VIOMI S9 Handleiding

Productintroductie

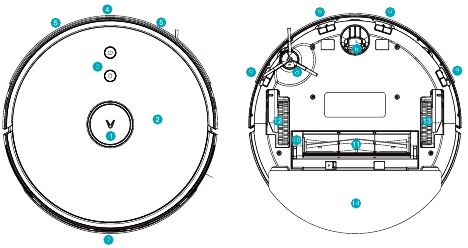

Hoofdmachine en sensor

1. Laser radar
2. Oppervlakteafdekking
3. Knop
4. IR-sensor
5. Botsingssensor
6. Universeel zwenkwiel
7. Oplaadelektrode
8. Zijborstel
9. Valhoogtesensor
10. Hoofdborstelafdekking
11. Rollende borstel
12. Linker zwenkwiel
13. Rechter zwenkwiel
14. Geïntegreerde automatische vuilafvoer/watertank

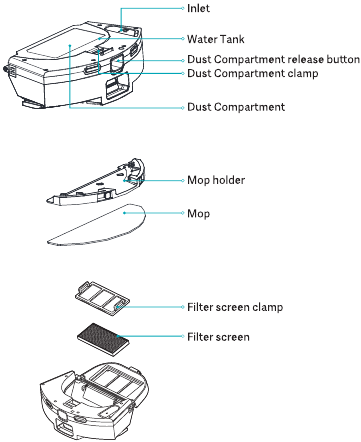

2-in-1 stofcompartiment met watertank

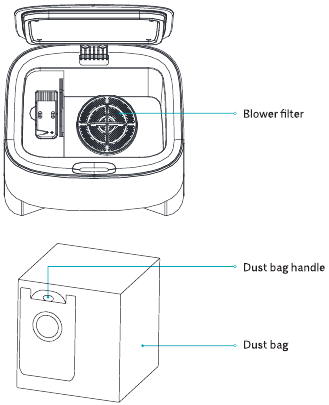

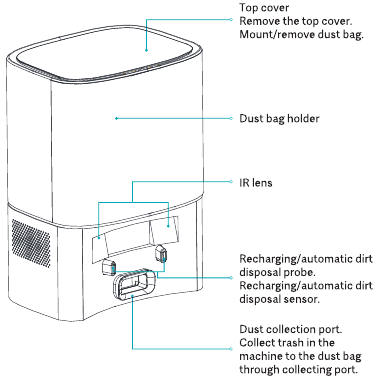

Automatische vuilafvoer

(Twee-in-één voor stofopvang en opladen)

Stofzak (inclusief een automatische vuilafvoer).
Opmerking: De stofzak is een verbruiksartikel en mag niet opnieuw worden gebruikt. Vervang deze regelmatig.

Instructies voor installatie

Installeer de automatische vuilafvoer

1. Plaats de automatische vuilafvoer op een vlakke vloer dicht bij de muur en sluit de stekker aan op een goedgekeurd stopcontact en schakel de stroomvoorziening in.

2. Zorg ervoor dat er geen obstakels zijn binnen 1,2 m aan de voorkant en 0,5 m aan beide zijden.

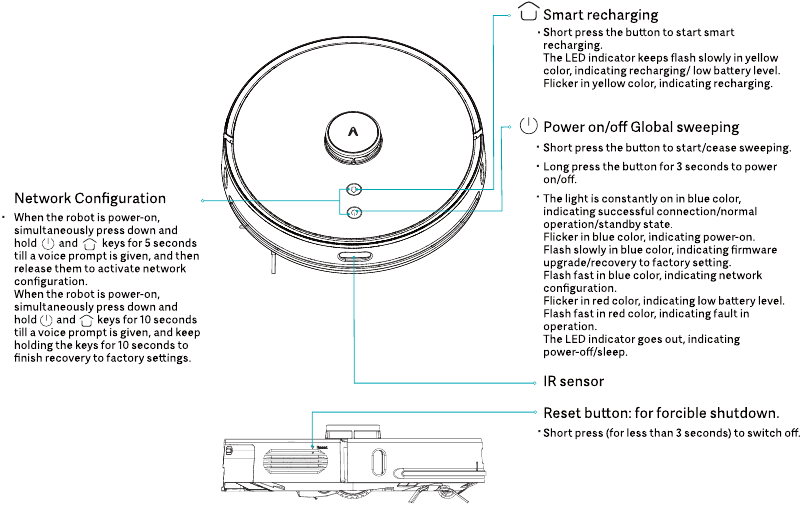

Gebruiksaanwijzing

In-/uitschakelen

Houd de aan/uit-knop 3 seconden ingedrukt om de machine in/uit te schakelen. De stroom-LED-indicator knippert langzaam gedurende 4 seconden en brandt vervolgens constant in blauwe kleur, en de reiniger staat stand-by. Bij het opstarten is er een toon ter herinnering.
Wanneer de reiniger stilstaat, houdt u de aan/uit-knop 3 seconden ingedrukt om hem uit te schakelen.
De stroom-LED gaat uit en er wordt een spraakprompt gegeven.
De reiniger gaat in de slaapstand als hij langer dan 20 minuten inactief is. In de slaapstand maakt u hem wakker door kort op een willekeurige knop te drukken.
Tips: Tijdens het opladen kan de robot niet worden uitgeschakeld of in de slaapstand worden gezet.

Vegen

In de ingeschakelde status drukt u kort op de knop met de spraakprompt "start global cleaning" (start globale reiniging).
Tijdens het reinigen drukt u kort op de knop om het vegen te stoppen.
Tips: Bij een laag batterijniveau kan de veegfunctie niet worden gestart.

Automatisch/handmatig opladen

Na het vegen wordt een spraakprompt "cleaning finished and recharging started" (reiniging voltooid en opladen gestart) gegeven en begint de stofzuiger-dweil met opladen.
In geval van een laag batterijniveau tijdens het vegen, begint de stofzuiger-dweil automatisch met opladen.

De tank halverwege bijvullen of de dweil schoonmaken

Druk kort op de knop om de stofzuiger-dweil te pauzeren; verwijder de dweilmodule, vul de tank bij of reinig de dweil; plaats de dweilmodule terug en druk nogmaals kort op de knop om het vegen te hervatten.

Netwerkconfiguratie en firmware-update

Download de app door de QR-code op de machine te scannen en reset de wifi door de tips in de app te volgen.
U kunt de firmware op de app opvragen of updaten. Zorg er tijdens de update voor dat de machine wordt opgeladen met een batterijniveau van niet minder dan 60%. Raadpleeg de instructies in de app voor meer informatie.
Configureer na het downloaden het netwerk door de tips in de app te volgen. Nadat u de machine met het netwerk hebt verbonden, kunt u op afstand beginnen met vegen of gepland reinigen op de app.

Fout

In geval van een storing in de stofzuiger-dweil, worden er hoorbare en visuele alarmen gegeven met een rode knipperende stroom-LED-indicator. Raadpleeg Probleemoplossing voor meer informatie.
De stofzuiger-dweil gaat automatisch in de slaapstand wanneer deze 10 minuten inactief is in geval van een storing.

Gebruiksaanwijzing

1. Plaats de stofzuiger-dweil binnenshuis op een vlakke vloer. Verwijder de begrenzer aan beide zijden van de bumper.

2. Druk op de ontgrendelingsknop van het stofcompartiment om het 2-in-1 stofcompartiment met watertank te verwijderen.
   Bij het eerste gebruik kan er een heel klein beetje water in de tank zitten, dit is een residu van de test en is in normale toestand, u kunt het met een gerust hart gebruiken.

3. Week de dweil met water en bevestig deze aan de klittenband en draai hem vast.
   Spuit water door de inlaat en draai de afdekking vast.

4. Plaats het 2-in-1 stofcompartiment met watertank in de machine.

5. Houd de knop 3 seconden ingedrukt om de stofzuiger-dweil in te schakelen en druk vervolgens kort op de knop om hem op te laden. De stofzuiger-dweil is klaar voor gebruik wanneer hij volledig is opgeladen.


Opmerking:

1. De robot keert terug naar de automatische basis voor vuilafvoer na meer dan 1 minuut te hebben gewerkt en start automatisch het opruimproces. Tijdens het stof verzamelen knippert er een pijl in groene kleur op het scherm.
2. De robot kan niet worden ingeschakeld bij een laag batterijniveau. Laad hem in dat geval eerst op.
3. In het geval van een laag batterijniveau tijdens het vegen, gaat de robot automatisch naar het oplaadstation om op te laden en keert vervolgens terug naar het onderbrekingspunt om het vegen te hervatten.

Hoe verbinding te maken met wifi

Dit product werkt met de Mi Home/Xiaomi Home-app. Bedien uw apparaat en gebruik het samen met andere smart home-apparaten met de Mi Home/Xiaomi Home-app.

Scan de QR-code om de app te downloaden en te installeren. U wordt doorgestuurd naar de verbindingsinstallatiepagina als de app al is geïnstalleerd. Of zoek naar "Mi Home/Xiaomi Home" in de app Store om deze te downloaden en te installeren.
Open de Mi Home/Xiaomi Home-app, tik op "+" rechtsboven en volg de aanwijzingen om uw apparaat toe te voegen.
*De app wordt in Europa (met uitzondering van Rusland) aangeduid als de Xiaomi Home-app. De naam van de app die op uw apparaat wordt weergegeven, moet als standaard worden beschouwd.
Opmerking:
De versie van de app is mogelijk bijgewerkt, volg de instructies op basis van de huidige app-versie.

Wifi opnieuw instellen
Wanneer uw router wordt vervangen of het wifi-wachtwoord wordt gewijzigd, moet u de wifi-instellingen opnieuw instellen door de toetsen en 5 seconden ingedrukt te houden totdat het wifi-indicatielampje blauw knippert en er een spraakprompt wordt gegeven, wat aangeeft dat de wifi-instellingen succesvol zijn gereset.

Onderhoud

2-in-1 stofcompartiment met waterreservoir

1. Druk op de ontgrendelknop van het stofcompartiment en trek het reservoir eruit om het te verwijderen.

2. Maak de klem van het stofcompartiment los om de klem van het filterscherm te verwijderen.

3. Verwijder het filterscherm.

4. Reinig het filterscherm en de klem met een reinigingsborstel.

5. Vul de automatische vuilopvang met water, schud het en leeg het vervolgens. Herhaal dit proces tot het schoon is.

6. Draai het reservoir om en verwijder de dweil om deze te reinigen of te vervangen.


Tips:
Reinig de dweil regelmatig, omdat een vervuilde dweil de veegprestaties zal belemmeren.
Zorg ervoor dat u de dweil verwijdert en reinigt en vervolgens droogt door te wringen. Reinig hem niet terwijl hij op het reservoir is gemonteerd, anders kan afvalwater het filterelement verstoppen.
Het wordt aanbevolen om de hoofdborstel elke 6-12 maanden te vervangen om een goede reinigingsprestatie te garanderen.

De hoofdborstel reinigen

De hoofdborstel is een verbruiksartikel en moet wekelijks worden gereinigd. Het wordt aanbevolen om de hoofdborstel elke 6-12 maanden te vervangen om een goede reinigingsprestatie te garanderen.

1. Draai de reiniger om, verwijder de afdekking van de hoofdborstel en de borstel door op de klem op de afdekking te drukken.
   Let op: Vermijd botsingen bij het omdraaien om schade aan de laserradar te voorkomen.

2. Snijd haren rond de borstel af met een mes en reinig de hoofdborstel met het andere uiteinde van het mes.

3. Monteer de hoofdborstel en de afdekking van de hoofdborstel en vergrendel de klem.

Zijborstel reinigen/vervangen

1. Verwijder de schroeven die de zijborstel bevestigen met een schroevendraaier en verwijder de zijborstel.

2. Monteer de zijborstel na het reinigen of vervang de zijborstel.


Tips: Het wordt aanbevolen om de zijborstel elke 3-6 maanden te vervangen om een goede reinigingsprestatie te garanderen.

Stofzak vervangen

In het geval dat het pictogram VOLLE STOFZAK oranje knippert op het scherm of er een bericht wordt gegeven op de app wanneer de stofzak vol is, vervang dan onmiddellijk de zak. Wanneer de stofzak normaal functioneert, blijft het pictogram groen en wit knipperen.

Open de bovenklep

Verwijder de stofzak door de zakhendel omhoog te trekken.

Verwijder de stofzak.

Monteer een nieuwe stofzak en monteer de afdekking opnieuw.

Stofkanaal reinigen

In het geval dat het pictogram VOLLE STOFZAK nog steeds oranje is, zelfs nadat de zak is vervangen, wordt aanbevolen om de stekker uit het stopcontact te halen en het oplaadstation om te draaien om te controleren of het stofkanaal wordt geblokkeerd door vreemde voorwerpen.
Als het stofkanaal geblokkeerd is, verwijder dan de kanaalafdekking met een schroevendraaier, zoals hierboven weergegeven.
Verwijder alle vreemde voorwerpen.
Let op: Demonteer het niet met overmatige kracht.
Monteer het na het opruimen weer op zijn plaats.

Onderhoud van de batterij

De stofzuiger bevat een ingebouwde, krachtige oplaadbare lithium-ionbatterij. Om voldoende batterijprestaties te behouden, moet u deze regelmatig opgeladen houden.
Als de stofzuiger lange tijd niet wordt gebruikt, schakel hem dan uit en laad hem eens in de drie maanden op om schade door overmatige ontlading te voorkomen.

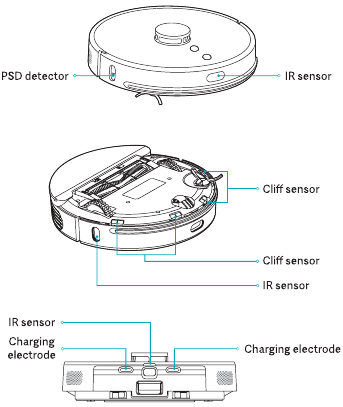

Sensor reinigen

Het wordt aanbevolen om elke sensor wekelijks te reinigen met een schone en zachte doek om een goede reinigingsprestatie te garanderen.
Robotstofzuiger:
Klifsensor x 4
IR-sensor x 3
Laadelektrode x 2
PSD-detector x 1

Automatisch vuiloplaadstation:
IR-lens x 2
Automatische vuiloplaadsonde x 2

Specificaties

Hoofdmachine
Naam	Viomi Robot Vacuum S9-Automatic Dirt Disposal
Modelnummer	V-RVCLMD28A / V-RVCLMD28B
Afmetingen	Φ 350 mm x 98 mm
Nominale spanning	14,4 V
Nominaal vermogen	50 W
Batterijcapaciteit	5200 mAh
Draadloze connectiviteit	Wi-Fi IEEE 802.11b/g/n 2.4GHz
Automatische vuilopvang
Modelnummer	V-ADD26A / V-ADD26B
Nominaal vermogen	950 W
Nominale ingang	220-240V-50/60Hz
Nominale uitgang	24V 1.5A
Nominale frequentie	50/60Hz
Afmetingen	356x250x193 mm

Dit product voldoet aan de Class-1 laser veiligheidsnorm onder IEC60825-1:2014, a nd zal geen laserstraling genereren die gevaarlijk is voor de mens.

Probleemoplossing

FAQ

Overwegingen

Gebruiksbeperkingen

• Dit product mag alleen worden gebruikt voor het reinigen van oppervlakken in woningen, maar niet buitenshuis, op andere oppervlakken (bijv. een bank) of in een commerciële of industriële omgeving.
• Gebruik dit product niet in een omgeving zonder vangrail, zoals een maisonnette, open balkon en bovenop meubels.
• Gebruik dit product niet bij een temperatuur hoger dan 40 °C of lager dan 0 °C of op een oppervlak met vloeistof of stroperige stoffen.
• Voordat u dit product gebruikt, dient u alle draden/kabels op de vloer te verwijderen, zodat deze niet door de hoofdmachine kunnen worden opgerold.
• Verwijder alle breekbare voorwerpen en diversen op de vloer, zoals vazen of plastic zakken, om te voorkomen dat deze door de hoofdmachine worden geraakt en beschadigd.
• Sta niet toe dat personen met een lichamelijke, geestelijke of sensuele stoornis (inclusief kinderen) dit product gebruiken of bedienen.
• Laat kinderen niet met de hoofdmachine spelen. Houd kinderen of huisdieren tijdens het gebruik uit de buurt van de hoofdmachine.
• Plaats geen voorwerpen op de hoofdmachine en ga er niet op zitten als deze stilstaat of in beweging is.
• Gebruik dit product niet om brandende objecten (bijv. een brandende sigarettenpeuk) te reinigen.
• Gebruik dit product niet om tapijt te reinigen.
• Gebruik dit product niet om harde of scherpe voorwerpen, zoals schroot, glas en ijzeren spijkers op te zuigen.
• Hanteer dit product niet aan de beschermkap van de laserradar als handvat. Zorg ervoor dat u de hoofdmachine en het oplaadstation alleen reinigt als dit product is uitgeschakeld of de stroomtoevoer is losgekoppeld.
• Spetter geen vloeistoffen in dit product, met uitzondering van de automatische vuilverwijdering, die kan worden gereinigd.
• Zet de hoofdmachine niet op zijn kop en plaats de laserradar niet op de grond.
• Gebruik de stofzuiger niet om het tapijt schoon te maken.
• Gebruik dit product volgens de instructies of de snelstartgids. De gebruiker is verantwoordelijk voor verlies of letsel als gevolg van onjuist gebruik.

Batterij en opladen

• Gebruik geen batterijen, stroomadapters en oplaadstations van derden.
• Gebruik geen niet-oplaadbare batterijen.
• Demonteer, repareer of pas de batterij of het oplaadstation niet aan.
• Plaats het oplaadstation niet in de buurt van een warmtebron, bijvoorbeeld een verwarming, en gebruik geen natte doek of vloeistof om een onderdeel van dit product schoon te maken.
• Gooi afgedankte batterijen niet zomaar weg. Het wordt aanbevolen om deze door een gespecialiseerd bureau te laten afvoeren.
• Om dit product te vervoeren, dient u het uit te schakelen en de originele verpakkingsdoos te gebruiken om het te beschermen.
• Als dit product lange tijd niet wordt gebruikt, laad de batterij dan volledig op en bewaar hem op een droge en koele plaats. Laad hem minstens maandelijks op om schade aan de batterij te voorkomen.
• Gebruik een geschikt hulpmiddel om de batterij te verwijderen. Verwijder eerst de schroef op de bodemplaat en verwijder vervolgens de plaat, trek de stekker van de batterijaansluiting uit en verwijder de batterij. Voordat u de robot weggooit, moet u de batterij eruit halen. Bij het verwijderen van de batterij moet de robot uitgeschakeld zijn.

Dit product voldoet aan de Class-1 laser veiligheidsnorm onder IEC60825-1:2014 en genereert geen laserstraling die gevaarlijk is voor de mens.
