Aqara G410, CH-C09E, CH-C09D Handleiding

Productintroductie

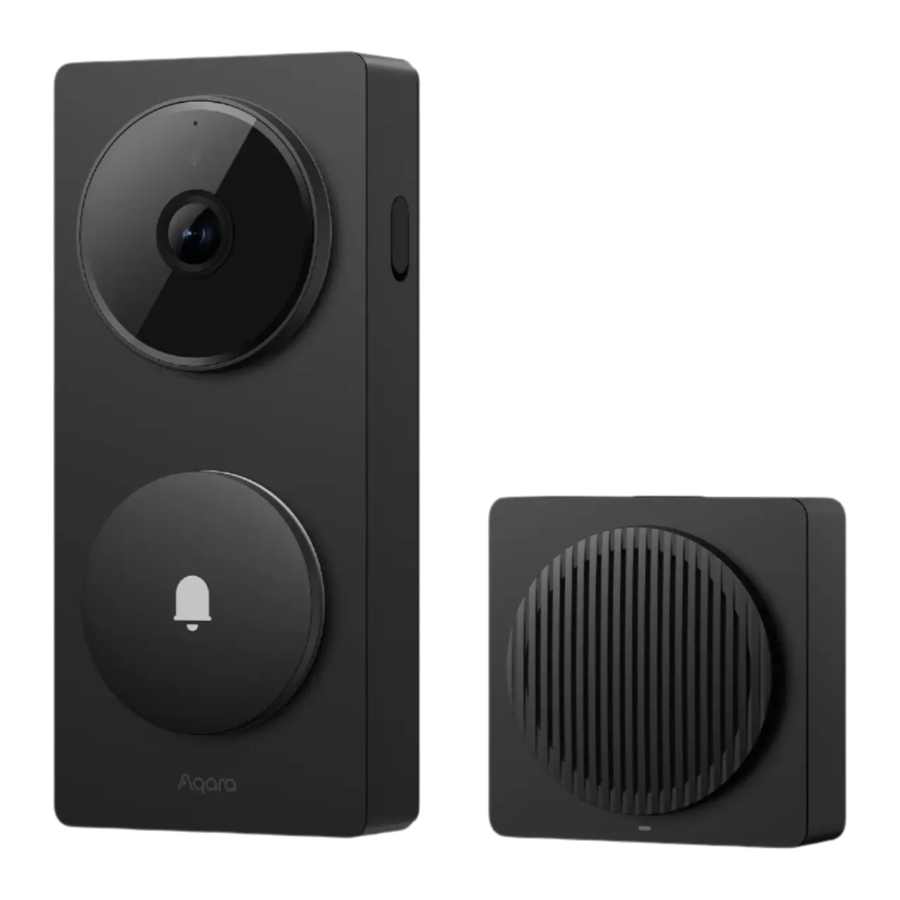

De Doorbell Camera Hub G410 is een nieuw gelanceerd, geüpgraded deurbelproduct van Aqara. Het bestaat uit een buitendeurbel en een binnengong. De deurbel activeert via radar, wat het probleem van valse activering door traditionele PIR in buitenomgevingen effectief vermindert. De lens van de deurbel is geüpgraded naar een ultrabrede kijkhoek van 176°, de beeldverhouding van de beeldsensor is 4:3 en de verticale kijkhoek is verbeterd. De camera beschikt over een geüpgrade resolutie van 3 MP voor scherpere videokwaliteit, aangevuld met tien niet-storende infraroodlampen van 940 nm om de prestaties bij nachtzicht aanzienlijk te verbeteren. De deurbel heeft een ingebouwd gezichtsherkenningsalgoritme dat lokaal draait (binnen de deurbel zelf) dat de identiteit van bezoekers kan markeren en identificeren. De binnengong is ook een Zigbee/Thread dual-protocol hub, die kan worden aangesloten op andere slimme Aqara-apparaten. De draadloze verbinding tussen de gong en de buitendeurbel is 10 meter, waardoor een veelzijdige plaatsing in huis mogelijk is. De deurbel wordt gevoed door 6 AA-batterijen, of een 12-24V AC-AC-voeding of AC-DC-voeding. Naast de mogelijkheid om verbinding te maken met de Aqara Home-app voor slimme koppeling, kan dit product ook worden aangesloten op ecosysteemplatforms van derden, zoals Apple HomeKit, voor gemak tussen ecosystemen.

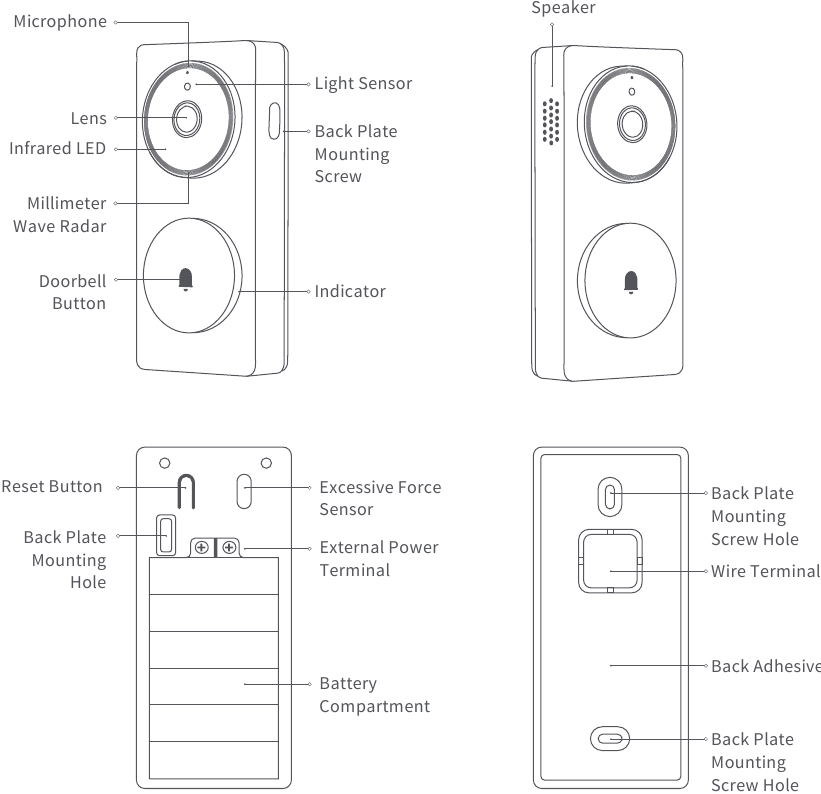

Buitendeurbel

Beschrijving van de functie-knoppen:

1. Deurbelknop: Druk hierop om de deurbel en gong te laten rinkelen.
2. Resetknop: Houd 10 seconden ingedrukt om de fabrieksinstellingen te herstellen.
3. Sensor voor overmatige kracht: Wanneer de sensor overmatige trekkracht detecteert, activeert deze een alarm om af te gaan en een alarmbericht te pushen (deze functie wordt van kracht nadat deze is ingeschakeld en deze functie is standaard uitgeschakeld).

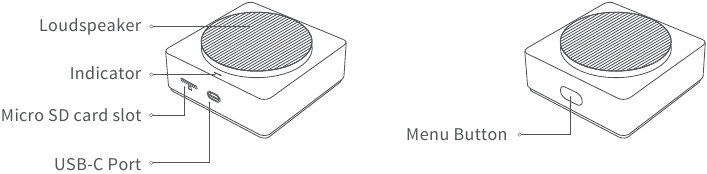

Binnengong

Beschrijving van de Menuknop:

1. Eén keer kort indrukken: Schakel het bel-/alarmsignaal uit.
2. 10 seconden lang indrukken: Reset het netwerk en ontkoppel het apparaat.
3. 10 keer snel indrukken: Herstel de fabrieksinstellingen.

Productinstallatie

Selecteer de installatielocatie

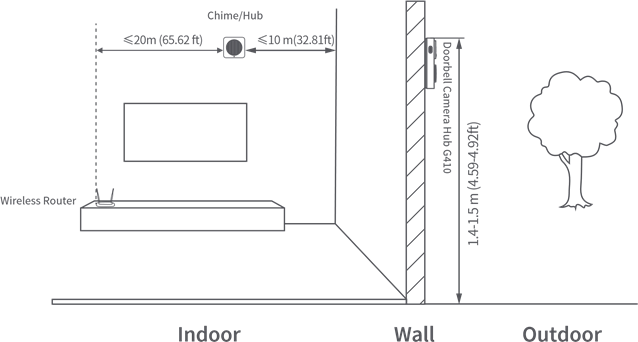

Zoals weergegeven in de onderstaande afbeelding, wordt aanbevolen om de deurbel op een buitenmuur of deur te installeren. Als de deur van metaal is, is het raadzaam om de deurbel op de muur naast de deur te installeren. De aanbevolen installatiehoogte is 1,4-1,5 meter vanaf de grond. De aanbevolen installatiepositie voor de binnengong/hub is binnen een horizontale afstand van ≤10 meter van de muur van de toegangsdeur om een sterke draadloze verbinding met de deurbel te garanderen. De lineaire afstand tussen de gong/hub en de draadloze router moet binnen 20 m liggen.

Selecteer de voedingsmodus

De buitenunit ondersteunt twee voedingsmodi: batterij of externe voeding. Maak uw keuze op basis van de werkelijke omstandigheden bij de deur. De specifieke werking is als volgt:

1. Batterijvoeding: Raadpleeg de volgende stappen en schematische diagrammen.

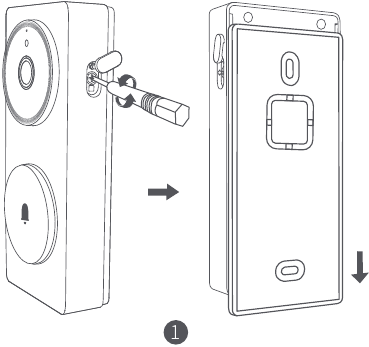

   1. Gebruik bij het eerste gebruik de Phillips-schroevendraaier (kruiskop) in de accessoires om de schroeven aan de zijkant los te draaien, houd vervolgens de deurbel vast en schuif de achterplaat naar beneden om deze eruit te halen.

   2. Plaats de batterijen volgens de positieve en negatieve polen die in het batterijvak zijn aangegeven (plaats de batterijen nadat de gong/hub is verbonden met het netwerk, volgens de vereisten in het hoofdstuk "Het apparaat verbinden").

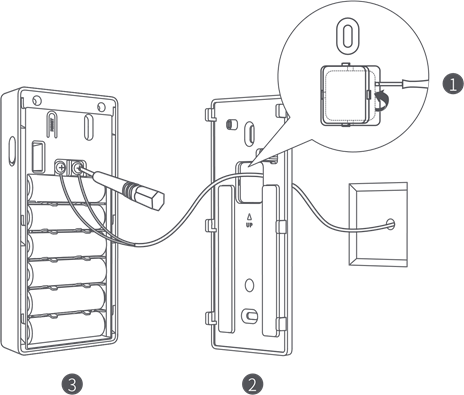

2. Externe voeding: Als een externe voeding wordt gebruikt, doe dan het volgende bij het aansluiten van de achterplaat:
   1. Gebruik geschikt gereedschap om de draadinvoergatafdekking van de achterplaat te verwijderen.
   2. Voer het netsnoer door het draadinvoergat.
   3. Sluit het netsnoer aan op de externe voedingsklem van de deurbel en draai de schroef stevig vast. Zorg voor een goede isolatie om het risico op kortsluiting te vermijden.

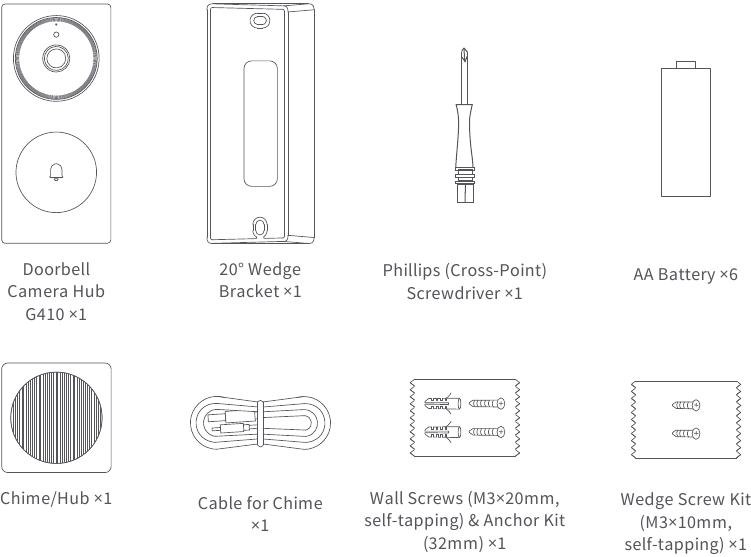

Paklijst

Selecteer een installatiemethode voor de buitendeurbel

De achterplaat kan op de volgende twee manieren worden bevestigd:

Methode 1 (installatiemethode met kleefmiddel)

De kleefmethode is geschikt voor installatie op houten deuren, keramische tegelmuren en andere materialen waarin het onhandig is om gaten te ponsen. De installatiestappen en schematische diagrammen worden hieronder weergegeven:

1. Om te voorkomen dat een verkeerde uitlijning van de deurbel de weergave van de afbeelding beïnvloedt, moet u ervoor zorgen dat de deurbel correct is uitgelijnd in zowel horizontale als verticale richting, zoals weergegeven in Afbeelding 1 voordat u deze installeert.

2. Verwijder het beschermpapier van de lijm, plak de achterplaat op een vlakke en schone muur of deur en druk deze stevig op het oppervlak om ervoor te zorgen dat de achterplaat er niet afvalt.

3. Schuif de deurbel van boven naar beneden langs de geleiderail op de achterplaat totdat deze volledig op zijn plaats klikt en veilig overlapt.

4. Gebruik een Phillips-schroevendraaier (kruiskop) om de schroef aan de rechterkant van de deurbel vast te zetten en de waterdichte siliconenafdekking vast te zetten.


Methode 2 (schroefinstallatiemethode)

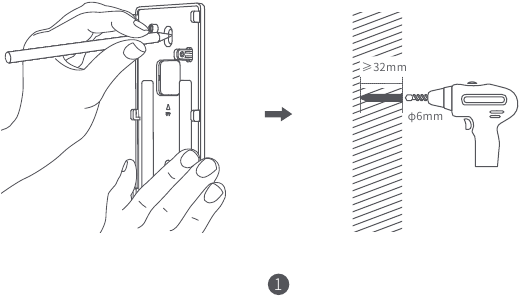

1. Lijn de aan de muur gemonteerde achterplaat uit met het oppervlak waarop u deze wilt monteren; markeer de boorposities op basis van de schroefgaten op de beugel en gebruik vervolgens een boor van 6 mm diameter om gaten in de muur te boren tot een diepte van meer dan 32 mm.

2. Plaats het muuranker uit de accessoireverpakking in het geboorde gat met behulp van een hamer en zorg ervoor dat het gelijk ligt met het oppervlak.

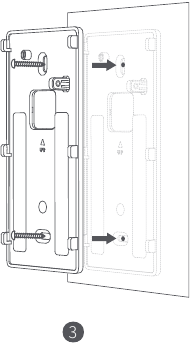

3. Gebruik de zelftappende schroeven uit de accessoireverpakking om de muurbeugel aan de muur te monteren.

4. Schuif de deurbel van boven naar beneden langs de geleiderail op de achterplaat totdat deze volledig op zijn plaats klikt en veilig overlapt.

5. Gebruik een Phillips-schroevendraaier (kruiskop) om de schroef aan de rechterkant van de deurbel vast te zetten en de waterdichte siliconenafdekking vast te zetten.

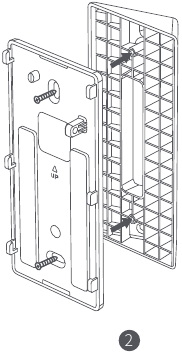

Methode 3 (een stuurbeugel van 20° toevoegen)

Wanneer de deurbel aan beide zijden van de deur is geïnstalleerd, kan de lensoriëntatie worden aangepast door een schuine driehoekige beugel uit de accessoireset toe te voegen. De specifieke bewerkingen zijn als volgt:

1. Installeer eerst de driehoekbeugel op de muur en zet deze vast met schroeven.

2. Gebruik vervolgens schroeven om de achterplaat van de deurbel op de driehoekige beugel te vergrendelen.

3. Voltooi de installatie door de schroeven vast te draaien en monteer vervolgens de deurbel op de achterplaat om de installatie te voltooien.


De binnengong/hub installeren

De binnengong/hub kan op een platform worden geplaatst of met kleefmiddel aan de muur worden bevestigd. Raadpleeg de volgende stappen en schematische diagrammen voor de installatie:

1. Verwijder het beschermpapier van de lijm, plak de gong/hub op een vlak en schoon oppervlak en druk er eenmaal stevig op nadat u deze hebt geplaatst om ervoor te zorgen dat het product op zijn plaats wordt vastgezet.

   1
2. Steek het Type-C-netsnoer in het apparaat om het in te schakelen en controleer of de indicatielampjes normaal oplichten, wat aangeeft dat het apparaat normaal is ingeschakeld.


Het apparaat aansluiten

1. De app downloaden
   Zoek naar "Aqara Home" in de Apple App Store


   Google Play


   Xiaomi GetApps, Huawei App Gallery,
   of scan de onderstaande QR-code om de Aqara Home-app te downloaden.

2. De Doorbell Camera Hub G410 toevoegen in de Aqara-app
   Zet eerst de Chime/Hub aan en zorg ervoor dat je telefoon verbonden is met het wifi-netwerk waarmee de deurbel verbinding gaat maken. Wanneer de statusindicator van de Chime/Hub geel knippert, open je de Aqara Home-app. De deurbel wordt dan automatisch ontdekt en weergegeven in de app. Klik op het ontdekte apparaat en volg de instructies van de app om het apparaat te verbinden. Je kunt ook op het "+"-pictogram in de rechterbovenhoek van de startpagina van de app klikken en "Doorbell Camera Hub G410" selecteren om deze met de app te verbinden. Na een succesvolle verbinding blijft het indicatielampje op de Chime/Hub continu blauw branden.

   *De deurbel voor buiten en de Chime/Hub zijn gekoppeld voordat ze de fabriek verlaten en kunnen niet door de gebruiker worden ontkoppeld. Ze kunnen niet worden gecombineerd met andere deurbellen.
   *Verbind de Chime/Hub met het wifi-netwerk van je huis en verbind hem met de Aqara-app. Nadat de deurbel voor buiten is ingeschakeld, maakt deze automatisch verbinding met de Chime/Hub.
   *Als de Chime/Hub na 10 minuten inschakelen geen verbinding kan maken met het netwerk, gaat het apparaat in een onderbroken toestand, wat wordt aangegeven door een continu wit licht. Om het netwerk opnieuw te starten, koppel je de stroom los en sluit je deze opnieuw aan, of houd je de functietoets 10 seconden ingedrukt om het netwerk te resetten. Wanneer het indicatielampje geel wordt en snel knippert, kun je opnieuw verbinding maken met het netwerk.
   *Houd bij het verbinden met het netwerk je telefoon zo dicht mogelijk bij de Chime/Hub en zorg ervoor dat deze verbonden is met hetzelfde wifi-netwerk waarmee de Chime/Hub verbinding maakt.
3. Toegang tot Apple HomeKit
   Open de Apple "Home"-app. Klik op de "+" in de rechterbovenhoek om naar de pagina's Accessoires toevoegen te gaan. Scan of voer handmatig de HomeKit-instellingscode in aan de onderkant van de Chime/Hub (HomeKit QR-code) en bind het apparaat aan HomeKit.
   Veelvoorkomende redenen voor het mislukken van de HomeKit-installatie:
   Een melding met de tekst "Er kunnen geen accessoires worden toegevoegd". Het foutbericht dat in het iOS-systeem is opgeslagen, kan niet worden opgelost als gevolg van herhaalde pogingen om een apparaat toe te voegen. Start het iOS-apparaat (iPhone of iPad) opnieuw op en reset de Chime/Hub voordat je het opnieuw probeert.
   Een melding met de tekst "accessoires zijn toegevoegd". Start het iOS-apparaat opnieuw op en reset de Chime/Hub en voeg vervolgens de deurbel toe door handmatig de HomeKit-koppelingscode in te voeren.
   Een melding met de tekst "er zijn geen accessoires gevonden". Reset de Chime/Hub. Wacht 3 minuten en voer vervolgens handmatig de HomeKit-koppelingscode in om deze opnieuw toe te voegen.
4. Subapparaten binden
   De binnenshuis gong is een Zigbee-hub en ondersteunt het verbinden van Thread-subapparaten. Voeg subapparaten toe volgens de vereisten van de handleiding van het subapparaat en de App-richtlijnen.
5. Andere functies
   Log in op de Aqara Home-app voor meer apparaatfuncties.

Indicatorstatus

Specificaties

Doorbell Camera Hub G410

Model: CH-C09E/CH-C09D

Videoresolutie: 2048×1536

Kijkhoek: 175°(diagonaal)

Draadloze protocollen: Wi-Fi lEEE 802.11 b/g/n 2.4 GHz

Batterij: 6 * LR6 AA alkalinebatterijen

Bedrade ingang: 12V-24V AC 0.2A 50/60Hz of 12V-24V DC 0.5A

Bedrijfstemperatuur: -18°C~50°C (-0.4°F~ 122°F)

Bedrijfsvochtigheid: 0~95% RH, geen condensatie

Chime/Hub

Model: CH-C11E/CH-C11D

Luidsprekervermogen: 2W

Draadloze protocollen: Wi-Fi lEEE 802.11 a/b/g/n/ac 2.4/5 GHz, Zigbee/Thread IEEE 802.15.4

Bluetooth

Stroompoort: USB-C

Ingang: 5V 1A

Lokale opslag: MicroSD-kaart (niet inbegrepen). CLASS 10 of hoger wordt ondersteund, tot 512 GB opslag.

Bedrijfstemperatuur: 0°C~40°C (32°F~ 104°F)

Bedrijfsvochtigheid: 0~95% RH, geen condensatie

Stroomverbruik: Netwerkstand-bymodus: ≤ 2,0 W

Tijd om de toestand in te voeren: Netwerkstand-bymodus: ≤ 20 min

Opmerkingen

Bij het installeren van het apparaat met zelfklevende achterkant is het noodzakelijk om ervoor te zorgen dat het installatieoppervlak glad en schoon is, en dat de lijm voldoende contactoppervlak heeft met het installatieoppervlak. De beste oppervlaktematerialen voor installatie zijn glas, keramische tegels, marmer en latexverf.

De externe voeding kan de batterijen in het batterijcompartiment niet opladen. Wanneer de batterijen zijn geïnstalleerd en het apparaat is aangesloten op een externe voeding, gebruikt de deurbel de externe voeding.

Wanneer DC-voeding wordt gebruikt als externe voeding, maken de voedingsklemmen geen onderscheid tussen positieve en negatieve polen, en beide klemmen kunnen worden aangesloten op positieve of negatieve polen. Zorg ervoor dat er geen kortsluiting tussen de klemmen is.

Wanneer de batterijen worden gebruikt voor de stroomvoorziening, staat de deurbel standaard in de modus voor laag stroomverbruik en gaat deze automatisch naar de slaapstand wanneer er geen belgeluid of andere triggerende bronnen zijn. Alleen wanneer iemand blijft staan of aanbelt, wordt deze geactiveerd, en de levensduur van de batterij is rechtstreeks gerelateerd aan de werkelijke activeringsfrequentie. Wanneer een externe voeding wordt gebruikt, is de deurbel altijd actief en gaat deze niet naar de slaapstand. Gebruik LR6 AA-batterijen. Het gemengd gebruik van nieuwe en oude batterijen heeft een ernstig effect op de gebruiksduur en veiligheid van de deurbel. Zorg er elke keer dat je de batterijen vervangt voor dat alle zes de batterijen gloednieuw zijn.

Er wordt geen garantie gegeven als het fraudebestendige label dat aan de schroef in het batterijcompartiment is bevestigd, is gescheurd, beschadigd of vernield. De deurbel kan alleen worden gekoppeld aan de Chime/Hub waarmee deze wordt geleverd, en vice versa. Bevestiging kan worden gedaan via de HomeKit QR-codes aan de onderkant. After-sales services vereisen volledige retourzendingen.

Manieren waarop de deurbel in de stand-bymodus kan komen:

1. Wanneer de radarsensor van de deurbel geen naderende doelen detecteert, gaat deze automatisch naar de stand-bymodus.
2. Log in op de app, ga naar de functie-instellingenpagina van de deurbel en wijzig de werkmodus van de deurbel in "Energiebesparende modus", en de deurbel blijft in de stand-bymodus werken.

Kennisgeving

Het gebruik van de Works with Apple-badge betekent dat een accessoire is ontworpen om specifiek te werken met de technologie die in de badge wordt genoemd en is gecertificeerd door de ontwikkelaar om te voldoen aan de prestatienormen van Apple. Apple is niet verantwoordelijk voor de werking van dit apparaat of de naleving van de veiligheids- en regelgevingsnormen.

Een opnamegeschiedenis van 10 dagen van je Doorbell Camera Hub G410 wordt veilig opgeslagen in iCloud en is beschikbaar om te bekijken in de Apple Home-app op je iPhone, iPad of Mac. Je kunt één camera toevoegen aan een abonnement van 50 GB, maximaal vijf camera's aan een abonnement van 200 GB, of een onbeperkt aantal camera's aan een abonnement van 2 TB zonder extra kosten. Camera-opnamen tellen niet mee voor je iCloud-opslaglimiet.

Communicatie tussen iPhone, iPad, Apple Watch, HomePod, HomePod mini of Mac en de HomeKit-compatibele Doorbell Camera Hub G410 wordt beveiligd door HomeKit-technologie.
