Gardena smart Water Control, 19031 Handleiding

Inleiding

Originele handleiding
Om veiligheidsredenen mogen kinderen en jongeren onder de 16 jaar, evenals personen die niet bekend zijn met deze handleiding, het product niet gebruiken. Personen met verminderde fysieke of geestelijke vermogens mogen het product alleen gebruiken als ze onder toezicht staan of instructies hebben gekregen van een verantwoordelijke persoon. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het product spelen. Gebruik het product nooit als u moe of ziek bent, of onder invloed bent van alcohol, drugs of medicijnen.

FUNCTIE

Water Control:
De Water Control wordt automatisch bediend via de GARDENA smart App. Sproeiers, een sproeiersysteem of een druppelbevloeiingssysteem kunnen worden gebruikt voor besproeiing.
De Water Control voert de besproeiing volledig automatisch uit volgens het ingestelde schema en kan daarom ook worden gebruikt terwijl u op vakantie bent.
In de vroege ochtend of late avond zijn de verdamping en dus het waterverbruik het laagst.

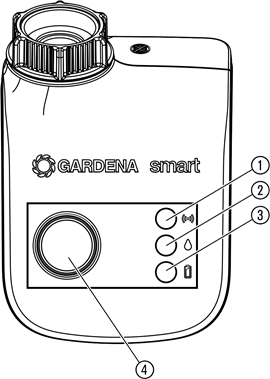

Bedieningselementen/displays:

1. Verbindingsled:

2. Led actief besproeien:
   10 sec. groen:
3. Led batterij-indicator:

Als de led rood brandt, gaat de klep niet meer open.
Een klep die volgens een schema is geopend, wordt altijd weer gesloten. De batterij-indicator wordt gereset wanneer de batterij wordt vervangen.

• Vervang de batterijen (INBEDRIJFSTELLING "Batterijen plaatsen").

4. Man. button:
   Handmatig de waterstroom openen of sluiten.

INBEDRIJFSTELLING

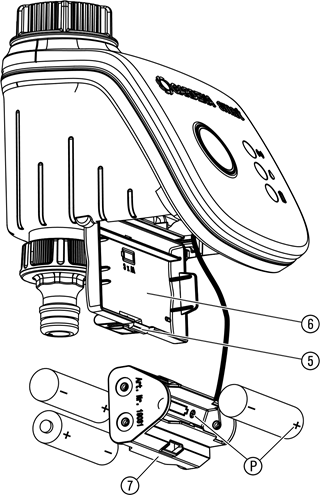

Batterijen plaatsen:
De batterijen zijn niet bij de levering inbegrepen.
De Water Control mag alleen worden gebruikt met drie alkalinebatterijen van het type LR6 (AA) (Mignon).
De levensduur van de batterij is ca. zes maanden. De levensduur van de batterij kan variëren, afhankelijk van de omgevingstemperatuur en de gebruiksfrequentie.

Materiële schade

• Gebruik geen oplaadbare batterijen!


1. Druk op het lipje en open de afdekking .
2. Verwijder de batterijhouder.
3. Plaats de batterijen in de batterijhouder. Zorg er daarbij voor dat
   • de polariteit correct is.
4. Plaats de batterijhouder op de afdekking .
5. Sluit de afdekking.

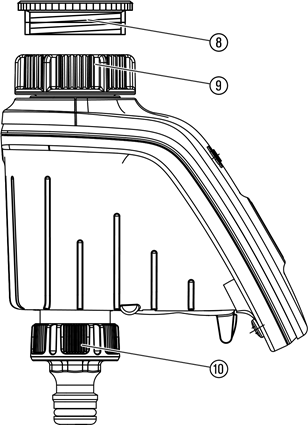

De Water Control aansluiten:

De Water Control is uitgerust met een wartelmoer voor kranen met een schroefdraad van 33,3 mm (G 1"). De meegeleverde adapter wordt gebruikt om de Water Control aan te sluiten op kranen met een schroefdraad van 26,5 mm (G 3/4").

1. Voor 26,5 mm (G 3/4") schroefdraad:
   • Schroef de adapter met de hand op de kraan (gebruik geen tang).
2. Schroef de wartelmoer op de Water Control met de hand op de schroefdraad van de kraan (gebruik geen tang).
3. Schroef de kraanaansluiting op de Water Control.

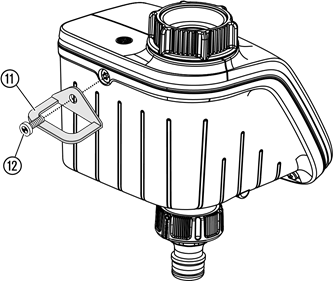

Het antidiefstalapparaat installeren (optioneel):
Om de Water Control tegen diefstal te beschermen, kan het GARDENA antidiefstalapparaat (art.nr. 1815-00.791.00) worden verkregen bij de GARDENA Service.

1. Schroef de klem met de schroef aan de achterkant van de Water Control.
2. Gebruik de klem om bijvoorbeeld een ketting vast te maken.

• De schroef kan niet meer worden verwijderd nadat deze één keer is vastgeschroefd.

WERKING

Werking met de GARDENA smart App:
U kunt de GARDENA smart App gebruiken om alle GARDENA smart system-producten vanaf elke locatie en op elk moment te bedienen. De gratis GARDENA smart App is beschikbaar in de App Store (Apple) of Google Play. Een GARDENA smart Gateway, die met internet verbonden moet zijn, is vereist voor de verbinding.
Alle GARDENA smart-producten zijn via de app geïntegreerd. Volg de instructies in de app.

De volgende opties zijn beschikbaar voor de bediening van de smart Water Control:

• Volgens het smart App-schema: Besproeiingsdagen, start, duur
• Indien nodig in de smart App: Start en einde
• Handmatige bediening op het product

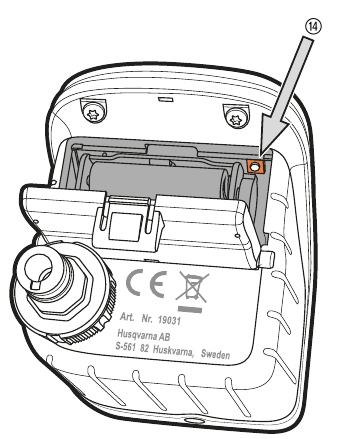

Fabrieksreset:
De smart Water Control wordt teruggezet naar de fabrieksinstellingen.

• Druk kort op de Reset-knop . Nieuwe verbinding.
  – of –
• Houd de Reset-knop minstens vijf seconden ingedrukt.
  Annuleert de bestaande verbinding en maakt een nieuwe verbinding mogelijk, bijvoorbeeld met een andere gateway.

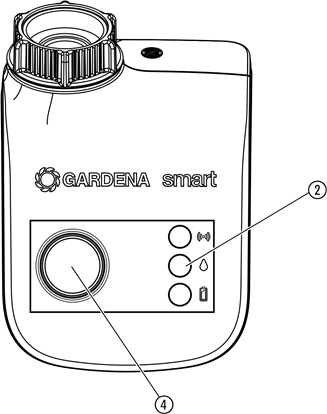

Handmatig besproeien met de Water Control:

De klep kan op elk moment handmatig worden geopend of gesloten (handmatig besproeien is alleen niet mogelijk in de verbindingsmodus).
Een volgens schema geopende klep kan ook vroegtijdig worden gesloten zonder de schema-informatie te wijzigen.

1. Druk op de Man.-knop (4) om de klep handmatig te openen (of een open klep te sluiten).
   De actieve irrigatie-led brandt groen gedurende 10 seconden.
2. Druk op de Man.-knop om de klep vroegtijdig te sluiten.

De duur van handmatig besproeien is standaard ingesteld op 30 minuten. De GARDENA smart app kan worden gebruikt om de duur te wijzigen en de Man.-knop uit te schakelen.
Als irrigatie volgens een schema handmatig is gestopt, kan de schema-gestuurde irrigatie niet worden voortgezet.
Als u de klep handmatig hebt geopend en een geprogrammeerde starttijd voor de besproeiing samenvalt met de duur van de handmatige besproeiing, wordt de geprogrammeerde starttijd overschreven.

Voorbeeld:
U opent de klep handmatig om 9:00 uur en de duur van de handmatige besproeiing is 30 minuten. Een schema met een starttijd (START) tussen 9:00 uur en 9:30 uur wordt in dit geval niet uitgevoerd.

ONDERHOUD

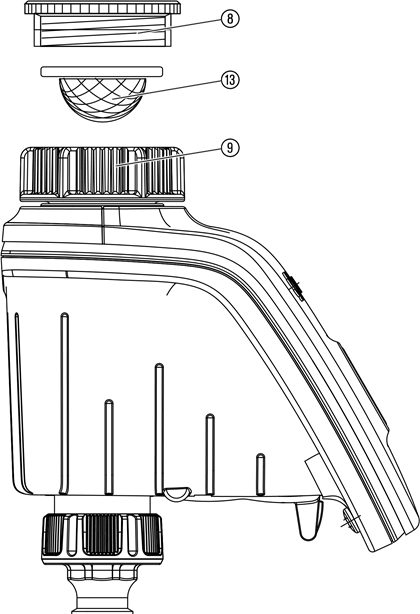

Het filter reinigen:

Het filter moet regelmatig worden gecontroleerd en indien nodig worden gereinigd.

1. Schroef de wartelmoer van de Water Control met de hand van de schroefdraad van de kraan (gebruik geen tang).
2. Schroef indien nodig de adapter los.
3. Verwijder het filter uit de wartelmoer en reinig deze.
4. Plaats de Water Control terug (zie hoofdstuk IN GEBRUIK NEMEN "De Water Control aansluiten").

De Water Control reinigen:
Gebruik geen corrosieve of schurende reinigingsmiddelen.

• Reinig de Water Control met een vochtige doek (gebruik geen oplosmiddelen).

PROBLEEMOPLOSSING

OPMERKING:
Neem bij andere storingen contact op met de GARDENA-klantenservice. Reparaties mogen alleen worden uitgevoerd door de GARDENA-klantenservice of door GARDENA-geautoriseerde speciaalzaken.

TECHNISCHE GEGEVENS

OPSLAG

• Het product moet buiten het bereik van kinderen worden bewaard.

Voor de opslag:

1. Verwijder de batterijen om ze te sparen ( IN GEBRUIK NEMEN).
2. Bewaar de Water Control op een droge, vorstvrije plaats.

SERVICE

De huidige contactgegevens voor onze klantenservice zijn online te vinden: www.gardena.com/contact

VEILIGHEIDSINSTRUCTIES

Algemene veiligheidsinstructies

• Lees de gebruiksaanwijzing zorgvuldig door voor gebruik en bewaar deze voor toekomstig gebruik.
• Het product kan buiten worden gebruikt bij temperaturen tussen +5°C en +55°C.
• Controleer het product voor elke start op beschadigingen.
• Houd beschadigde onderdelen uit de buurt van kinderen.
• Controleer de batterijen regelmatig op beschadigingen.
• Gebruik geen beschadigde batterijen. Gebruik gebruikte batterijen volgens de voorschriften (zie hoofdstuk OPSLAG "Afvoer/afvoeren van gebruikte batterijen").
• Houd beschadigde batterijen uit de buurt van kinderen.
• Gebruik het product niet in een explosieve omgeving.
• Controleer het product voor elke start op lekken.
• Het product wordt warm bij direct zonlicht. Het aanraken van het product kan lichte brandwonden veroorzaken bij contact.
• Zorg ervoor dat het product alleen wordt gebruikt binnen het gespecificeerde temperatuurbereik (zie hoofdstuk VEILIGHEID: tussen +5°C en +55°C).

Beoogd gebruik
De GARDENA smart Water Control is bedoeld voor particulier gebruik in huis- en hobbytuinen en mag alleen buitenshuis worden gebruikt om sproeiers en irrigatiesystemen te bedienen. De smart Water Control kan worden gebruikt voor automatische irrigatie terwijl u op vakantie bent. De smart Water Control kan alleen worden geprogrammeerd in combinatie met de GARDENA smart Gateway.

Letselrisico

• De GARDENA smart Water Control mag niet worden gebruikt in industriële toepassingen of in combinatie met chemicaliën, voedingsmiddelen of ontvlambare of explosieve stoffen.

Veilig omgaan met de batterijen

Explosiegevaar
Er bestaat explosiegevaar als batterijen niet op de juiste manier worden vervangen.

• Voor informatie over het afvoeren van gebruikte batterijen. OPSLAG.
• Omwille van de functionele betrouwbaarheid mogen alleen drie alkalinebatterijen van het type LR6 (AA) (Mignon) in de Water Control worden gebruikt voor het goedgekeurde temperatuurbereik van +5°C tot +55°C).
• Gebruik geen oplaadbare batterijen.
• Om te voorkomen dat de Water Control uitvalt als gevolg van een bijna lege batterij tijdens een langere afwezigheid, moet de batterij worden vervangen wanneer de batterij-indicator geel knippert.
• De batterijen mogen niet worden verwijderd tijdens de irrigatie (dit resulteert in continue irrigatie).

Veilig opstarten

De Water Control is niet goedgekeurd voor gebruik binnenshuis.

• ￫Gebruik de Water Control alleen buitenshuis.
• De Water Control mag alleen verticaal worden geïnstalleerd en met de wartelmoer naar boven gericht om te voorkomen dat er water in het batterijcompartiment komt.
• De minimale waterafgifte voor een veilige schakelfunctie van de Water Control is 20–30 l/u. Er zijn bijvoorbeeld minimaal 10–15 druppelkoppen van 2 liter nodig om het Micro-Drip-System te bedienen.
• De temperatuur van het water dat erdoorheen stroomt mag niet hoger zijn dan 3+5°C.
• Gebruik alleen helder zoet water.
• De minimale werkdruk is 0,5 bar, de maximale werkdruk is 12 bar.
• Vermijd trekspanning.
• Trek niet aan de slang terwijl deze is aangesloten.

Aanvullende veiligheidsinstructies

Risico op een hartstilstand
Dit product maakt tijdens het gebruik een elektromagnetisch veld. Dit elektromagnetische veld kan de functionaliteit van actieve of passieve medische implantaten (bijv. pacemakers) beïnvloeden, wat kan leiden tot ernstig letsel of de dood.

• Raadpleeg uw arts en de fabrikant van uw implantaat voordat u dit product gebruikt.
• Koppel na gebruik de stekker los van het stopcontact.

Aanvullende instructies voor persoonlijke veiligheid

Verstikkingsgevaar

• Kleine onderdelen kunnen gemakkelijk worden ingeslikt. Houd peuters uit de buurt wanneer u het product monteert.
