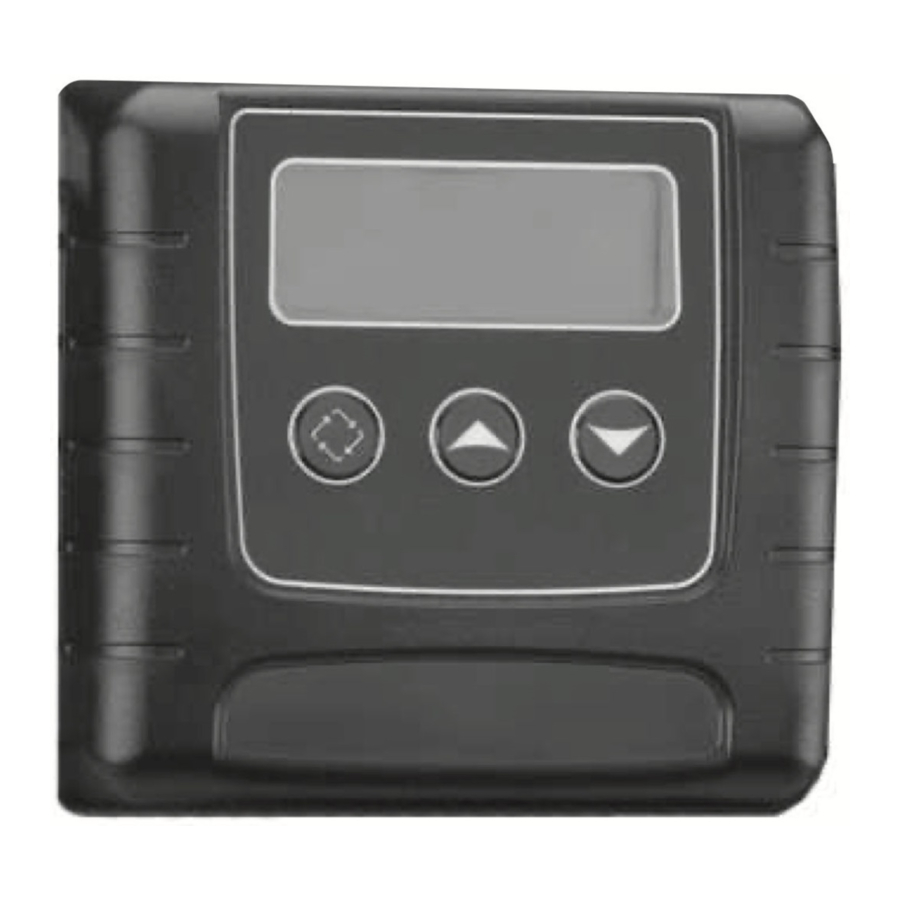

Fleck SXT Handleiding

Belangrijke informatie

• De informatie, specificaties en illustraties in deze handleiding zijn gebaseerd op de meest recente informatie die beschikbaar was op het moment van drukken. De fabrikant behoudt zich het recht voor om op elk moment zonder kennisgeving wijzigingen aan te brengen.
• Deze handleiding is uitsluitend bedoeld als leidraad voor het onderhoud van de klep. Voor de installatie van het systeem is informatie van een aantal leveranciers vereist die niet bekend zijn op het moment van fabricage. Dit product moet worden geïnstalleerd door een loodgieter
• Dit apparaat is uitsluitend ontworpen om te worden geïnstalleerd op drinkwatersystemen
• Dit product moet worden geïnstalleerd in overeenstemming met alle staats- en gemeentelijke voorschriften voor sanitair en elektriciteit. Mogelijk zijn er vergunningen vereist op het moment van installatie.
• Als de werkdruk overdag hoger is dan 80 psi (5,5 bar), kunnen de druk 's nachts de druklimieten overschrijden. Er moet een drukreduceerventiel worden geïnstalleerd
• Installeer het apparaat niet op plaatsen waar de temperatuur kan dalen tot onder 0 °C (32 °F) of boven 43 °C (110 °F).
• Plaats het apparaat niet in direct zonlicht. Zwarte eenheden absorberen stralingswarmte, waardoor de interne temperatuur stijgt.
• Raak de klep of een van de onderdelen niet aan
• De garantie op dit product strekt zich uit tot fabricagefouten. Verkeerd gebruik van dit product kan leiden tot een onjuiste waterbehandeling of schade aan het product.
• Er moet een voorfilter worden gebruikt bij installaties waarin zich vrije vaste stoffen bevinden.
• In sommige toepassingen behandelen lokale gemeenten water met chloraminen. Hoge chloramineniveaus kunnen klepcomponenten beschadigen
• De juiste en constante spanning moet aan de regelklep worden geleverd om een goede werking te garanderen

Specificatieblad

1. Type timer:
   1. 7 dagen of 12 dagen
   2. Meter gestart
2. Downflow: Opstroom Opstroom Variabel
3. Metergrootte:
   1. 3/4" Standaardbereik (125 - 2.100 gallon instelling)
   2. 3/4" Uitgebreid bereik (625 - 10.625 gallon instelling)
   3. 1" Standaardbereik (310 - 5.270 gallon instelling)
   4. 1" Uitgebreid bereik (I,150 - 26.350 gallon instelling)
   5. 1-1/2" Standaardbereik (625 - 10.625 gallon instelling)
   6. 1-1/2" Uitgebreid bereik (3.125 - 53.125 gallon instelling)
   7. 2" Standaardbereik (1.250 - 21.250 gallon instelling)
   8. 2" Uitgebreid bereik (6.250 - 106.250 gallon instelling)
   9. 3" Standaardbereik (3.750 - 63.750 gallon instelling)
   10. 3" Uitgebreid bereik (18.750 - 318.750 gallon instelling)
   11. Elektronische pulstellermetergrootte
4. Systeemtype:
   1. Systeem #4: 1 tank, 1 meter, onmiddellijke of vertraagde regeneratie
   2. Systeem #4: Klok
   3. Systeem #4: Dubbele tank
   4. Systeem #5: 2-5 tanks, 2 meters, vergrendeling
   5. Systeem #6: 2-5 tanks, 1 meter, serieregeneratie
   6. Systeem #7: 2-5 tanks, 1 meter, afwisselend
   7. Systeem #9: Alleen elektronisch, 2-4 tanks, meter per klep, afwisselend
   8. Systeem #14: Alleen elektronisch, 2-4 tanks, meter per klep. Schakelt eenheden in en uit op basis van flow
5. Timerprogramma-instellingen:
   1. Terugspoelen
   2. Pekel en langzaam spoelen
   3. Snel spoelen
   4. Pekeltank bijvullen
   5. Pauze tijd
   6. Tweede keer terugspoelen
6. Debietregeling afvoerleiding: gpm
7. Debietregelaar pekelpijp: gpm
8. Injector grootte#:
9. Type zuiger:
   1. Harde water bypass
   2. Geen harde water bypass

Kenmerken

Kenmerken van de SXT:

• Stroomback-up die de tijd en het verstrijken van de dagen gedurende minimaal 48 uur blijft bijhouden in geval van stroomuitval. Tijdens een stroomstoring gaat de besturing naar een energiebesparende modus. Het bewaakt het waterverbruik niet tijdens een stroomstoring, maar slaat wel het resterende volume op op het moment van de stroomstoring.
• Instellingen voor zowel klep (basissysteem) als besturingstype (methode die wordt gebruikt om een regeneratie te activeren).
• Dag-van-de-week besturing.
• Tijdens het gebruik wisselt het display tussen de tijd van de dag, het resterende volume of de dagen tot regeneratie en de tank in gebruik (alleen dubbele tanksystemen).
• De flow-indicator knippert wanneer de uitstroom wordt gedetecteerd.
• Het servicepictogram knippert als er een regeneratiecyclus in de wachtrij is geplaatst.
• Een regeneratie kan onmiddellijk worden geactiveerd door de Extra Cycle (Extra cyclus) knop vijf seconden ingedrukt te houden.
• Het parameterdisplay geeft de huidige cyclusstap (BW, BF, RR, enz.) weer tijdens regeneratie, en het datadisplay telt de resterende tijd voor die cyclusstap af. Terwijl de klep naar een nieuwe cyclusstap overschakelt, knippert het display. Het parameterdisplay identificeert de bestemmingscyclusstap (BW, BF, RR, enz.) en het datadisplay leest Zodra de klep de cyclusstap bereikt, stopt het display met knipperen en verandert het datadisplay in de resterende tijd. Tijdens regeneratie kan de gebruiker de besturing dwingen om onmiddellijk naar de volgende cyclusstap te gaan door op de Extra Cycle (Extra cyclus) knop te drukken.

De tijd van de dag instellen

1. Houd de Up (Omhoog) of Down (Omlaag) knop ingedrukt totdat het programmeerpictogram het servicepictogram vervangt en het parameterdisplay TD leest.

2. Pas de weergegeven tijd aan met de Up (Omhoog) en Down (Omlaag) knoppen.
3. Wanneer de gewenste tijd is ingesteld, drukt u op de Extra Cycle (Extra cyclus) knop om de normale werking te hervatten. De eenheid keert ook na 5 seconden terug naar de normale werking als er geen knoppen worden ingedrukt.

Een regeneratie in de wachtrij plaatsen

1. Druk op de Extra Cycle (Extra cyclus) knop. Het servicepictogram knippert om aan te geven dat er een regeneratie in de wachtrij staat.
2. Om een regeneratie in de wachtrij te annuleren, drukt u op de Extra Cycle (Extra cyclus) knop.

Onmiddellijk regenereren
Houd de Extra Cycle (Extra cyclus) knop vijf seconden ingedrukt.

Werking van de unit

Meter Immediate Besturing
Een meter immediate control (directe metermeting) meet het waterverbruik en regenereert het systeem zodra de berekende systeemcapaciteit is uitgeput. De besturing berekent de systeemcapaciteit door de unitcapaciteit (meestal uitgedrukt in grains/unit volume) te delen door de toevoerwaterhardheid en de reserve af te trekken. Meter Immediate systemen gebruiken over het algemeen geen reservevolume. In dubbele tanksystemen met zachtwaterregeneratie moet de reservecapaciteit echter worden ingesteld op het volume water dat tijdens regeneratie wordt gebruikt om te voorkomen dat er hard water doorbreekt. Een Meter Immediate (directe metermeting) besturing start ook een regeneratiecyclus op de geprogrammeerde regeneratietijd als een aantal dagen gelijk aan de regeneratiedagoverschrijving verstrijkt voordat het waterverbruik de berekende systeemcapaciteit uitput.

Meter Delayed Control
Een Meter Delayed Control (vertraagde metermeting) meet het waterverbruik en regenereert het systeem op de geprogrammeerde regeneratietijd nadat de berekende systeemcapaciteit is uitgeput. Net als bij Meter Immediate systemen berekent de besturing de systeemcapaciteit door de unitcapaciteit te delen door de toevoerwaterhardheid en de reserve af te trekken. De reserve moet worden ingesteld om ervoor te zorgen dat het systeem behandeld water levert tussen het moment waarop de systeemcapaciteit is uitgeput en de werkelijke regeneratietijd. Een Meter Delayed control (vertraagde metermeting) start ook een regeneratiecyclus op de geprogrammeerde regeneratietijd als een aantal dagen gelijk aan de regeneratiedagoverschrijving verstrijkt voordat het waterverbruik de berekende systeemcapaciteit uitput.

Time Clock Delayed Control
Een Time Clock Delayed Control (vertraagde tijdklok) regenereert het systeem met een getimed interval. De besturing start een regeneratiecyclus op de geprogrammeerde regeneratietijd wanneer het aantal dagen sinds de laatste regeneratie gelijk is aan de overschrijdingswaarde van de regeneratiedag.

Day of the Week Control
Deze besturing regenereert het systeem volgens een wekelijks schema. Het schema wordt gedefinieerd in de hoofdprogrammering door elke dag in te stellen op "off" (uit) of "on" (aan). De besturing start een regeneratiecyclus op dagen die zijn ingesteld op "on" (aan) op de opgegeven regeneratietijd.

Besturingswerking tijdens regeneratie
Tijdens regeneratie geeft de besturing een speciaal regeneratiedisplay weer. In dit display toont de besturing het huidige regeneratiestapnummer waarnaar de klep wordt verplaatst of dat is bereikt, en de resterende tijd in die stap. Het stapnummer dat wordt weergegeven, knippert totdat de klep het rijden naar deze regeneratiestappositie heeft voltooid. Zodra alle regeneratiestappen zijn voltooid, keert de klep terug in bedrijf en wordt de normale werking hervat.
Als u tijdens een regeneratiecyclus op de Extra Cycle (Extra cyclus) knop drukt, gaat de klep onmiddellijk naar de volgende cyclusstappositie en wordt de normale staptiming hervat.

Besturingswerking tijdens programmeren
De besturing gaat alleen naar de programmeermodus met de klep in bedrijf. In de programmeermodus blijft de besturing normaal werken, waarbij het waterverbruik wordt bewaakt en alle displays up-to-date worden gehouden. De besturingsprogrammering wordt permanent in het geheugen opgeslagen, waardoor er geen back-upbatterijvoeding nodig is.

Handmatig een regeneratie starten

1. Wanneer de timer in bedrijf is, houdt u de Extra Cycle (Extra cyclus) knop 5 seconden ingedrukt op het hoofdscherm.
2. De timer gaat naar Regeneratiecyclusstap #1 (snel spoelen) en begint met het aftellen van de geprogrammeerde tijd.
3. Druk eenmaal op de Extra Cycle (Extra cyclus) knop om de klep naar Regeneratiecyclusstap #2 (terugspoelen) te verplaatsen.
4. Druk eenmaal op de Extra Cycle (Extra cyclus) knop om de klep naar Regeneratiecyclusstap #3 (pekel trekken en langzaam spoelen) te verplaatsen.
5. Druk eenmaal op de Extra Cycle (Extra cyclus) knop om de klep naar Regeneratiecyclusstap #4 (pekel bijvullen) te verplaatsen.
6. Druk nogmaals op de Extra Cycle (Extra cyclus) knop om de klep terug in bedrijf te brengen.
   OPMERKING: Als de unit een filter of opstroom is, kan de volgorde van de cyclusstappen veranderen.
   OPMERKING: Een regeneratie in de wachtrij kan worden gestart door op de Extra Cycle (Extra cyclus) knop te drukken. Om een regeneratie in de wachtrij te wissen, drukt u nogmaals op de Extra Cycle (Extra cyclus) knop om te annuleren. Als de regeneratie om welke reden dan ook plaatsvindt vóór de vertraagde regeneratietijd, wordt het handmatige regeneratieverzoek gewist.

Besturingswerking tijdens een stroomstoring
De SXT beschikt over een geïntegreerde stroomback-up. In geval van stroomuitval schakelt de besturing over naar een energiebesparende modus. De besturing stopt met het bewaken van het waterverbruik en het display en de motor worden uitgeschakeld, maar de tijd en de dag worden minimaal 48 uur bijgehouden.
De systeemconfiguratie-instellingen worden opgeslagen in een niet-vluchtig geheugen en worden voor onbepaalde tijd opgeslagen met of zonder netspanning. De tijd van de dag knippert wanneer er een stroomstoring is geweest. Druk op een willekeurige knop om te voorkomen dat de tijd van de dag knippert.
Als de stroom uitvalt terwijl de unit in regeneratie is, slaat de besturing de huidige kleppositie op voordat deze wordt uitgeschakeld. Wanneer de stroom is hersteld, hervat de besturing de regeneratiecyclus vanaf het punt waar de stroom is uitgevallen. Houd er rekening mee dat als de stroom uitvalt tijdens een regeneratiecyclus, de klep in de huidige positie blijft totdat de stroom is hersteld. Het klepsysteem moet alle vereiste veiligheidscomponenten bevatten om overloop als gevolg van een stroomstoring tijdens regeneratie te voorkomen
De besturing start geen nieuwe regeneratiecyclus zonder netspanning. Als de klep een geplande regeneratie mist als gevolg van een stroomstoring, wordt een regeneratie in de wachtrij geplaatst. Zodra de stroom is hersteld, start de besturing een regeneratiecyclus de volgende keer dat de tijd van de dag gelijk is aan de geprogrammeerde regeneratietijd. Dit betekent doorgaans dat de klep één dag later wordt geregenereerd dan oorspronkelijk gepland. Als de output van het behandelde water belangrijk is en stroomonderbrekingen worden verwacht, moet het systeem worden ingesteld met een voldoende reservecapaciteit om regeneratievertragingen te compenseren.

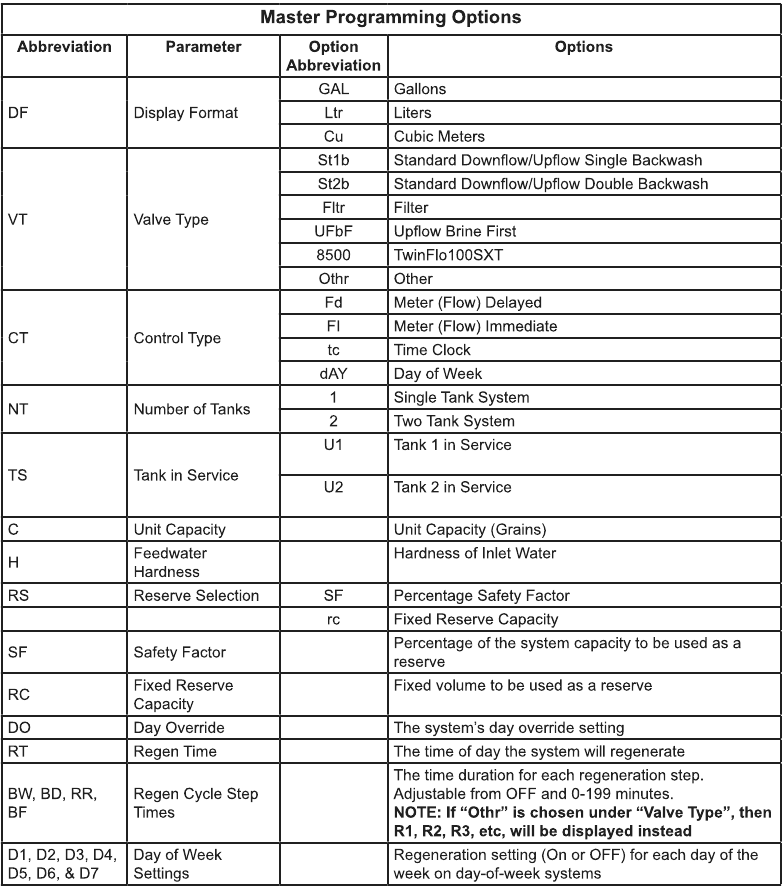

Overzicht hoofdprogrammeringsmodus

OPMERKINGEN:
Sommige items worden mogelijk niet weergegeven, afhankelijk van de timerconfiguratie.
De timer negeert alle wijzigingen en verlaat de hoofdprogrammeringsmodus als er zestig seconden geen knop wordt ingedrukt.

Master Programmeermodus

Wanneer de Master Programmeermodus wordt geactiveerd, kunnen alle beschikbare optie-instellingen worden bekeken en naar behoefte worden ingesteld. Afhankelijk van de huidige optie-instellingen kunnen sommige parameters niet worden bekeken of ingesteld.

De tijd instellen

1. Houd de knop Omhoog of Omlaag ingedrukt totdat het programmeerpictogram het servicepictogram vervangt en op het parameterscherm TD verschijnt.

2. Pas de weergegeven tijd aan met de knoppen Omhoog en Omlaag.
3. Wanneer de gewenste tijd is ingesteld, drukt u op de knop Extra cyclus om de normale werking te hervatten. De unit keert ook na 5 seconden terug naar de normale werking als er geen knoppen worden ingedrukt.

De Master Programmeermodus activeren
Stel de tijdweergave in op 12:01 P.M. Druk op de knop Extra cyclus (om de modus Tijd instellen te verlaten). Houd vervolgens de knoppen Omhoog en Omlaag samen ingedrukt totdat het programmeerpictogram het servicepictogram vervangt en het scherm Weergave-indeling verschijnt.

De Master Programmeermodus verlaten
Druk op de knop Extra cyclus om de weergegeven instellingen te accepteren en naar de volgende parameter te gaan. Druk op de knop Extra cyclus bij de laatste parameter om alle instellingen op te slaan en terug te keren naar de normale werking. De regelaar negeert automatisch alle wijzigingen in de programmering en keert terug naar de normale werking als deze 5 minuten in de Master Programmeermodus staat zonder dat er toetsen worden ingedrukt.

Resetten:
Soft reset: houd de knoppen Extra cyclus en Omlaag 25 seconden ingedrukt in de normale servicemodus. Hiermee worden alle parameters teruggezet naar de standaardwaarden van het systeem, met uitzondering van het resterende volume in directe of vertraagde metersystemen en het aantal dagen sinds regeneratie in het tijdschakelsysteem.
Master reset: houd de knop Extra cyclus ingedrukt terwijl u de unit inschakelt. Hiermee worden alle parameters in de unit opnieuw ingesteld. Controleer en verifieer de keuzes die zijn geselecteerd in de Master Programmeermodus.

1. Weergave-indeling (weergavecode DF)
   Dit is het eerste scherm dat verschijnt bij het activeren van de Master Programmeermodus. De instelling Weergave-indeling specificeert de meeteenheid die wordt gebruikt voor het volume en hoe de regelaar de tijd weergeeft. Deze optie-instelling wordt aangeduid met "DF" in de linkerbovenhoek van het scherm. Er zijn drie mogelijke instellingen:


2. Klep type (weergavecode VT)
   Druk op de knop Extra cyclus. Gebruik dit scherm om het kleptype in te stellen. De instelling Kleptype specificeert het type cyclus dat de klep volgt tijdens regeneratie. Houd er rekening mee dat sommige kleptypes vereisen dat de klep is gebouwd met specifieke subcomponenten. Zorg ervoor dat de klep correct is geconfigureerd voordat u de instelling Kleptype wijzigt. Deze optie-instelling wordt aangeduid met "VT" in de linkerbovenhoek van het scherm. Er zijn 5 mogelijke instellingen:


3. Regelaartype (weergavecode CT)
   Druk op de knop Extra cyclus. Gebruik dit scherm om het regelaartype in te stellen. Dit specificeert hoe de regelaar bepaalt wanneer een regeneratie moet worden geactiveerd. Raadpleeg de sectie "Unitbediening" van deze servicehandleiding voor meer informatie over de werking van de verschillende opties. Deze optie-instelling wordt aangeduid met "CT" in de linkerbovenhoek van het scherm. Er zijn vier mogelijke instellingen:


4. Aantal tanks (weergavecode NT)
   Druk op de knop Extra cyclus. Gebruik dit scherm om het aantal tanks in uw systeem in te stellen. Deze optie-instelling wordt aangeduid met "NT" in de linkerbovenhoek van het scherm. Er zijn twee mogelijke instellingen:


5. Tank in bedrijf (weergavecode TS)
   Druk op de knop Extra cyclus. Gebruik dit scherm om in te stellen of tank één of tank twee in bedrijf is. Deze optie-instelling wordt aangeduid met "TS" in de linkerbovenhoek van het scherm. Deze parameter is alleen beschikbaar als het aantal tanks is ingesteld op 2. Er zijn twee mogelijke instellingen:


6. Unitcapaciteit (weergavecode C)
   Druk op de knop Extra cyclus. Gebruik dit scherm om de unitcapaciteit in te stellen. Deze instelling specificeert de behandelingscapaciteit van de systeemmedia. Voer de capaciteit van het mediabed in granen hardheid in bij het configureren van een onthardingssysteem en in de gewenste volumecapaciteit bij het configureren van een filtersysteem. Deze optie-instelling wordt aangeduid met "C" in de linkerbovenhoek van het scherm. De parameter Unitcapaciteit is alleen beschikbaar als het regelaartype is ingesteld op een van de gemeten opties. Gebruik de knoppen Omhoog en Omlaag om de waarde naar behoefte aan te passen.
   Bereik: 1-999.900 graancapaciteit

7. Hardheid toevoerwater (weergavecode H)
   Druk op de knop Extra cyclus. Gebruik dit scherm om de hardheid van het toevoerwater in te stellen. Voer de hardheid van het toevoerwater in granen per volume-eenheid in voor onthardingssystemen of 1 voor filtersystemen. Deze optie-instelling wordt aangeduid met "H" in de linkerbovenhoek van het scherm. De parameter Hardheid toevoerwater is alleen beschikbaar als het regelaartype is ingesteld op een van de gemeten opties. Gebruik de knoppen Omhoog en Omlaag om de waarde naar behoefte aan te passen.
   Bereik: 4-199 hardheid

8. Reserveselectie (weergavecode RS)
   Druk op de knop Extra cyclus. Gebruik dit scherm om de veiligheidsfactor in te stellen. Gebruik dit scherm om het type reserve te selecteren dat in uw systeem moet worden gebruikt. Deze instelling wordt aangeduid met "RS" in de linkerbovenhoek van het scherm. De parameter Reserveselectie is alleen beschikbaar als het regelaartype is ingesteld op een van de gemeten opties. Er zijn twee mogelijke instellingen.


9. Veiligheidsfactor (weergavecode SF)
   Druk op de knop Extra cyclus. Gebruik dit scherm om de veiligheidsfactor in te stellen. Deze instelling specificeert welk percentage van de systeemcapaciteit als reserve wordt aangehouden. Omdat deze waarde wordt uitgedrukt als een percentage, leidt elke wijziging in de unitcapaciteit of de hardheid van het toevoerwater die de berekende systeemcapaciteit wijzigt, tot een overeenkomstige wijziging in het reservevolume. Deze optie-instelling wordt aangeduid met "SF" in de linkerbovenhoek van het scherm. Gebruik de knoppen Omhoog en Omlaag om de waarde naar behoefte aan te passen van 0 tot 50%.
   Bereik: 0-50%

10. Vaste reserve capaciteit (weergavecode RC)
    Druk op de knop Extra cyclus. Gebruik dit scherm om de reserve capaciteit in te stellen. Deze instelling specificeert een vast volume dat als reserve wordt aangehouden. De reserve capaciteit kan niet worden ingesteld op een waarde die groter is dan de helft van de berekende systeemcapaciteit. De reserve capaciteit is een vast volume en verandert niet als de unitcapaciteit of de hardheid van het toevoerwater wordt gewijzigd. Deze optie-instelling wordt aangeduid met "RC" in de linkerbovenhoek van het scherm. Gebruik de knoppen Omhoog en Omlaag om de waarde naar behoefte aan te passen.
    Bereik: 0-de helft van de berekende capaciteit

11. Dag-override (weergavecode DO)
    Druk op de knop Extra cyclus. Gebruik dit scherm om de dag-override in te stellen. Deze instelling specificeert het maximale aantal dagen tussen regeneratiecycli. Als het systeem is ingesteld op een timer-type regelaar, bepaalt de dag-override-instelling hoe vaak het systeem regenereert. Een gemeten systeem regenereert ongeacht het gebruik als het aantal dagen sinds de laatste regeneratiecyclus gelijk is aan de dag-override-instelling. Het instellen van de dag-override-waarde op "OFF" (UIT) schakelt deze functie uit. Deze optie-instelling wordt aangeduid met "DO" in de linkerbovenhoek van het scherm. Gebruik de knoppen Omhoog en Omlaag om de waarde naar behoefte aan te passen.
    Bereik: Uit-99 dagen

12. Regeneratietijd
    Druk op de knop Extra cyclus. Gebruik dit scherm om de regeneratietijd in te stellen. Deze instelling specificeert de tijd van de dag waarop de regelaar een vertraagde, handmatig in de wachtrij geplaatste of door dag-override geactiveerde regeneratie initieert. Deze optie-instelling wordt aangeduid met "R T" in de linkerbovenhoek van het scherm. Gebruik de knoppen Omhoog en Omlaag om de waarde naar behoefte aan te passen.

13. Regeneratiecyclusstaptijden
    Druk op de knop Extra cyclus. Gebruik dit scherm om de regeneratiecyclusstaptijden in te stellen. De verschillende regeneratiecycli worden in volgorde weergegeven op basis van het kleptype dat voor het systeem is geselecteerd en worden aangeduid met een afkorting in de linkerbovenhoek van het scherm. De gebruikte afkortingen worden hieronder vermeld. Als het systeem is geconfigureerd met het kleptype "OTHER" (ANDER), worden de regeneratiecycli aangeduid als R1, R2, R3, R4, R5 en R6. Elke cyclusstaptijd kan worden ingesteld van 0 tot 199 minuten of "OFF" (UIT). Het instellen van een cyclusstap op "OFF" (UIT) schakelt alle volgende stappen uit. Het instellen van een cyclusstaptijd op 0 zorgt ervoor dat de regelaar die stap tijdens de regeneratie overslaat, maar de volgende stappen beschikbaar houdt. Gebruik de knoppen Omhoog en Omlaag om de waarde naar behoefte aan te passen. Druk op de knop Extra cyclus om de huidige instelling te accepteren en naar de volgende parameter te gaan
    Bereik: 0-199 minuten


Neem contact op met uw lokale professionele waterleverancier voordat u de Master Programmeermodus activeert.

14. Dag van de week-instellingen
    Druk op de knop Extra cyclus. Gebruik dit scherm om het regeneratieschema in te stellen voor een systeem dat is geconfigureerd als een Dag van de week-regelaar. De verschillende dagen van de week worden aangeduid als D1, D2, D3, D4, D5, D6 en D7 in de linkerbovenhoek van het scherm. Stel de waarde in op "ON" (AAN) om een regeneratie te plannen of "OFF" (UIT) om de regeneratie voor elke dag over te slaan. Gebruik de knoppen Omhoog en Omlaag om de instelling naar behoefte aan te passen. Druk op de knop Extra cyclus om de instelling te accepteren en naar de volgende dag te gaan. Houd er rekening mee dat de regelaar ten minste één dag vereist die is ingesteld op "ON" (AAN). Als alle 7 dagen zijn ingesteld op "OFF" (UIT), keert de unit terug naar Dag één totdat een of meer dagen zijn ingesteld op "ON" (AAN).

15. Huidige dag (weergavecode CD)
    Druk op de knop Extra cyclus. Gebruik dit scherm om de huidige dag in te stellen op systemen die zijn geconfigureerd als Dag van de week-regelaars. Deze instelling wordt aangeduid met "CD" in de linkerbovenhoek van het scherm. Gebruik de knoppen Omhoog en Omlaag om te selecteren van Dag 1 tot en met Dag 7.

16. Type flowmeter (weergavecode FM)
    Druk op de knop Extra cyclus. Gebruik dit scherm om het type flowmeter in te stellen dat op de regelaar is aangesloten. Deze optie-instelling wordt aangeduid met "FM" in de linkerbovenhoek van het scherm. Gebruik de knoppen Omhoog en Omlaag om een van de 7 beschikbare instellingen te selecteren.


17. Meterpulsinstelling (weergavecode K)
    Druk op de knop Extra cyclus. Gebruik dit scherm om de meterpulsinstelling voor een niet-standaard flowmeter te specificeren. Deze optie-instelling wordt aangeduid met "K" in de linkerbovenhoek van het scherm. Gebruik de knoppen Omhoog en Omlaag om de meterconstante in pulsen per volume-eenheid in te voeren.

18. Druk op de knop Extra cyclus om alle instellingen op te slaan en de Master Programmeermodus te verlaten.

Gebruikersprogrammeermodus

OPMERKINGEN:
Sommige items worden mogelijk niet weergegeven, afhankelijk van de timerconfiguratie.
De timer negeert alle wijzigingen en verlaat de gebruikersmodus als er zestig seconden lang geen knop wordt ingedrukt.

Stappen gebruikersprogrammeermodus

1. Druk vijf seconden op de knoppen Omhoog en Omlaag terwijl u in service bent en de tijd NIET is ingesteld op 12:01 P.M.
2. Gebruik dit scherm om de dag-override aan te passen. Deze optie-instelling wordt aangeduid met "DO" in de linkerbovenhoek van het scherm.

3. Druk op de knop Extra cyclus. Gebruik dit scherm om de regeneratietijd aan te passen. Deze optie-instelling wordt aangeduid met "RT" in de linkerbovenhoek van het scherm.

4. Druk op de knop Extra cyclus. Gebruik dit scherm om de hardheid van het toevoerwater aan te passen. Deze optie-instelling wordt aangeduid met "FH" in de linkerbovenhoek van het scherm.
   Bereik: 4-199 hardheid

5. Druk op de knop Extra cyclus. Gebruik dit scherm om de vaste reserve capaciteit aan te passen. Deze optie-instelling wordt aangeduid met "RC" in de linkerbovenhoek van het scherm.

6. Druk op de knop Extra cyclus. Gebruik dit scherm om de huidige dag van de week in te stellen. Deze optie-instelling wordt aangeduid met "CD" in de linkerbovenhoek van het scherm.

7. Druk op de knop Extra cyclus om de gebruikersprogrammeermodus te beëindigen.

Diagnostische programmeermodus

OPMERKINGEN:
Sommige items worden mogelijk niet weergegeven, afhankelijk van de timerconfiguratie.
De timer verlaat de diagnostische modus na 60 seconden als er geen knoppen worden ingedrukt.
Druk op de Extra Cycle-knop om de diagnostische modus op elk moment te verlaten.

Stappen in de diagnostische programmeermodus

1. Druk in de servicestand vijf seconden op de Up- en Extra Cycle-knoppen.
2. Gebruik dit display om het huidige debiet te bekijken. Deze optie-instelling wordt aangegeven door "FR" in de linkerbovenhoek van het scherm.

3. Druk op de Up-knop. Gebruik dit scherm om het piekdebiet sinds de laatste regeneratiecyclus te bekijken. Deze optie-instelling wordt aangegeven door "PF" in de linkerbovenhoek van het scherm.

4. Druk op de Up-knop. Gebruik dit scherm om de bedrijfsuren sinds de laatste regeneratiecyclus te bekijken. Deze optie-instelling wordt aangegeven door "HR" in de linkerbovenhoek van het scherm.

5. Druk op de Up-knop. Gebruik dit scherm om het gebruikte volume sinds de laatste regeneratiecyclus te bekijken. Deze optie-instelling wordt aangegeven door "VU" in de linkerbovenhoek van het scherm.

6. Druk op de Up-knop. Gebruik dit scherm om de reserve capaciteit te bekijken. Deze optie-instelling wordt aangegeven door "RC" in de linkerbovenhoek van het scherm.

7. Druk op de Up-knop. Gebruik dit scherm om de softwareversie te bekijken. Deze optie-instelling wordt aangegeven door "SV" in de linkerbovenhoek van het scherm.

8. Druk op de Extra Cycle-knop om de diagnostische programmeermodus te beëindigen.

Productmontage

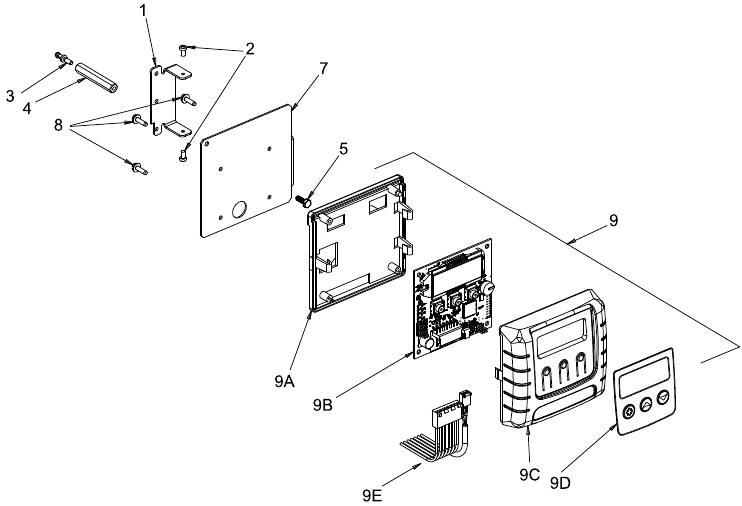

2510/2750/2850s

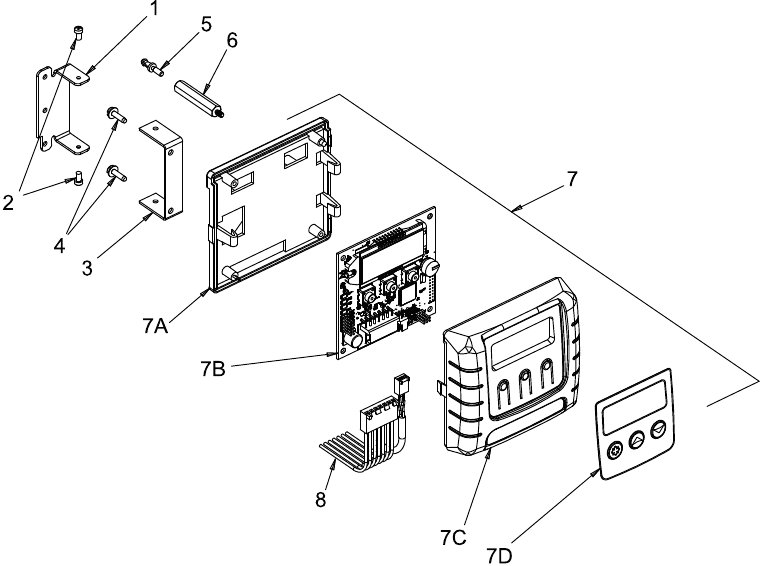

9000/9100/9500 Dubbele tanktimer-assemblage

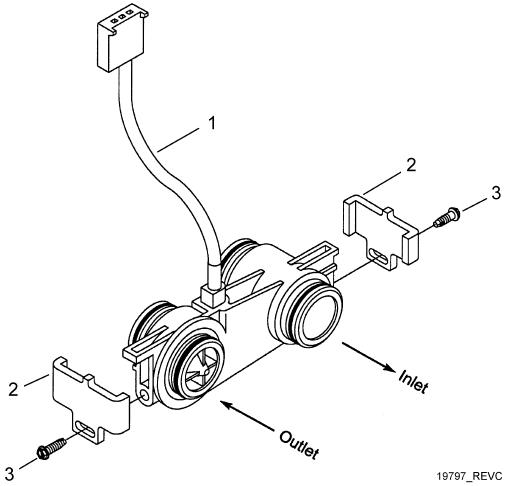

3/4in plastic turbinemeter-assemblage

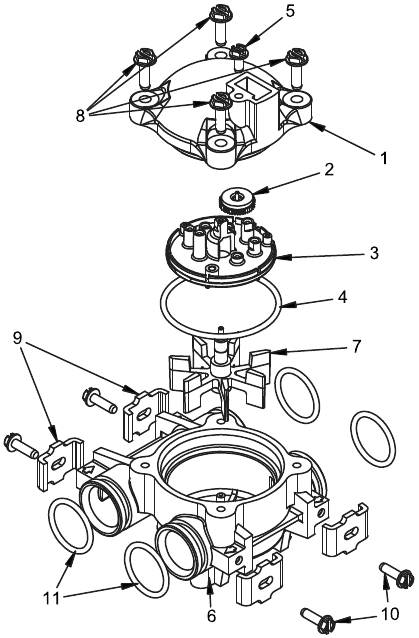

Meterassemblage

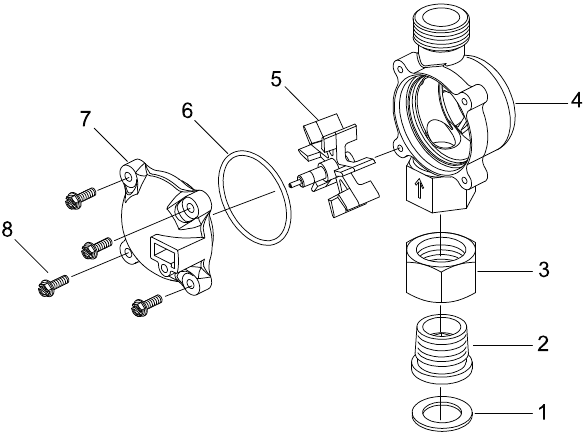

3/4in messing schoepenradmeter-assemblage

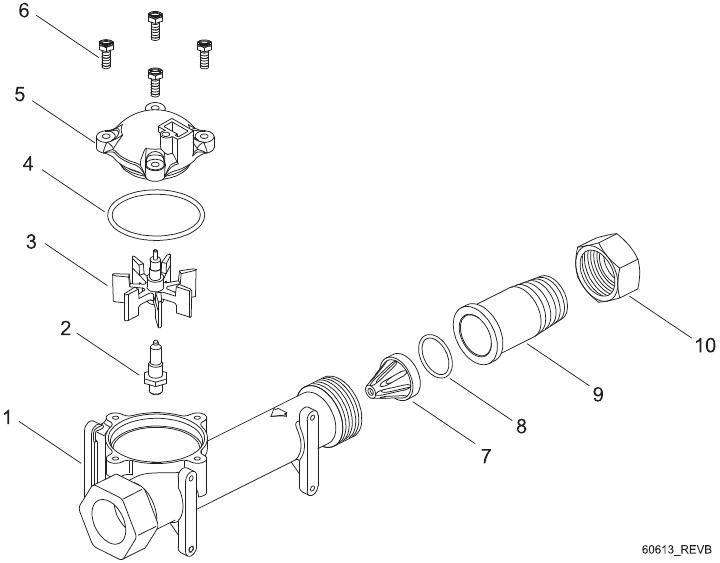

1in messing schoepenradmeter-assemblage

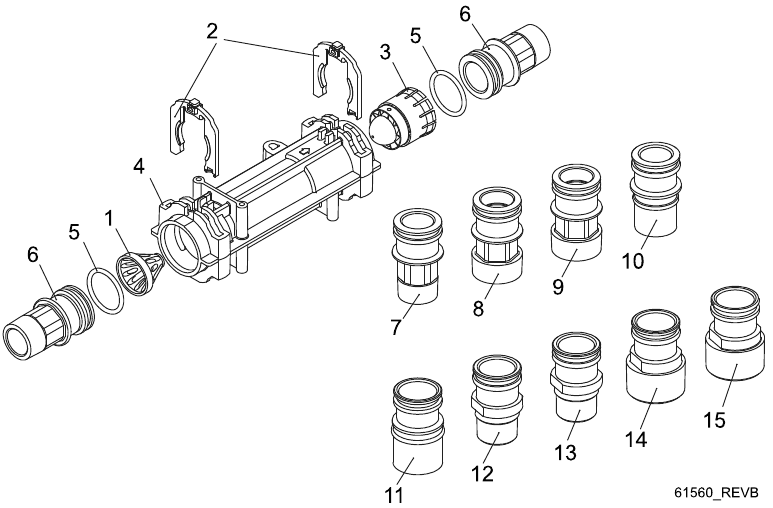

Inline plastic turbinemeter-assemblage

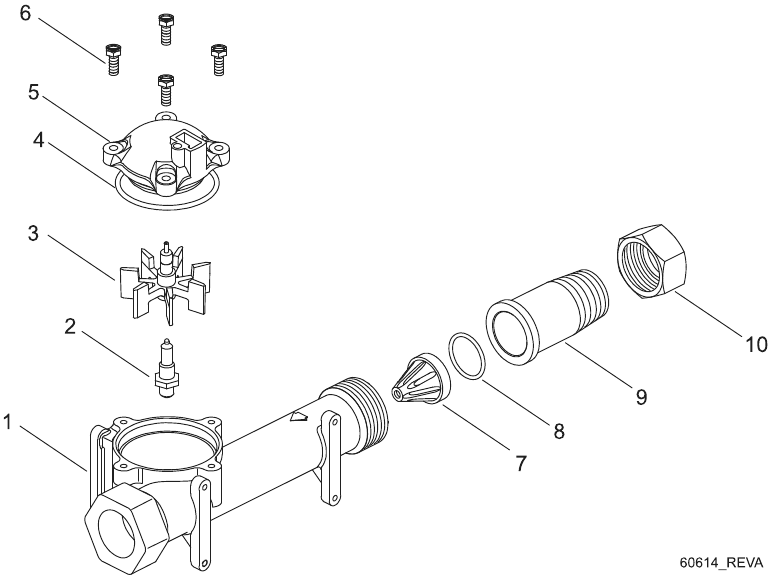

1-1/2in messing schoepenradmeter-assemblage

3/4in of 1in of 1-1/2in schoepenradmeterkap-assemblage

Bedradingsschema

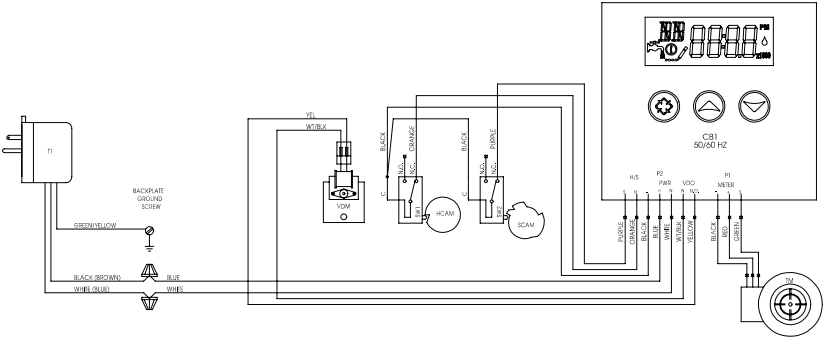

2510SXT

OPMERKING:

1. AFHANKELIJK VAN DE TOEPASSING, ZAL HET UITERLIJK VAN DE VALVE STEP CAM VARIËREN
2. ONGEACHT HET GEBRUIKTE CAM-TYPE, BLIJFT DE BEDRADING NAAR SCHAKELAARS SW1 EN SW2 ZOALS WEERGEGEVEN
3. KLEP WEERGEGEVEN IN SERVICEPOSITIE

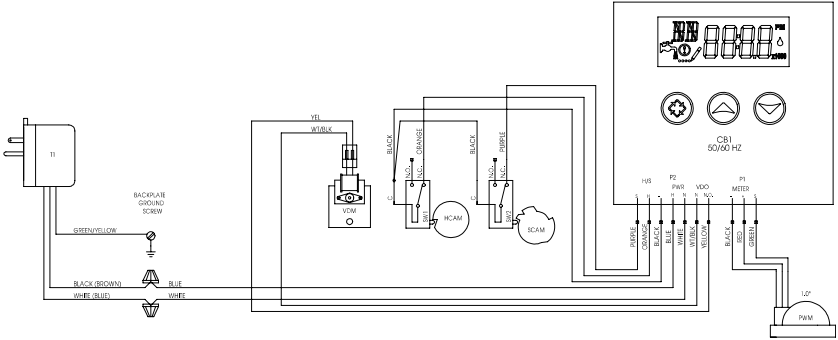

2750SXT/2850SXT

OPMERKING:

1. AFHANKELIJK VAN DE TOEPASSING, ZAL HET UITERLIJK VAN DE VALVE STEP CAM VARIËREN
2. ONGEACHT HET GEBRUIKTE CAM-TYPE, BLIJFT DE BEDRADING NAAR SCHAKELAARS SW1 EN SW2 ZOALS WEERGEGEVEN
3. KLEP WEERGEGEVEN IN SERVICEPOSITIE

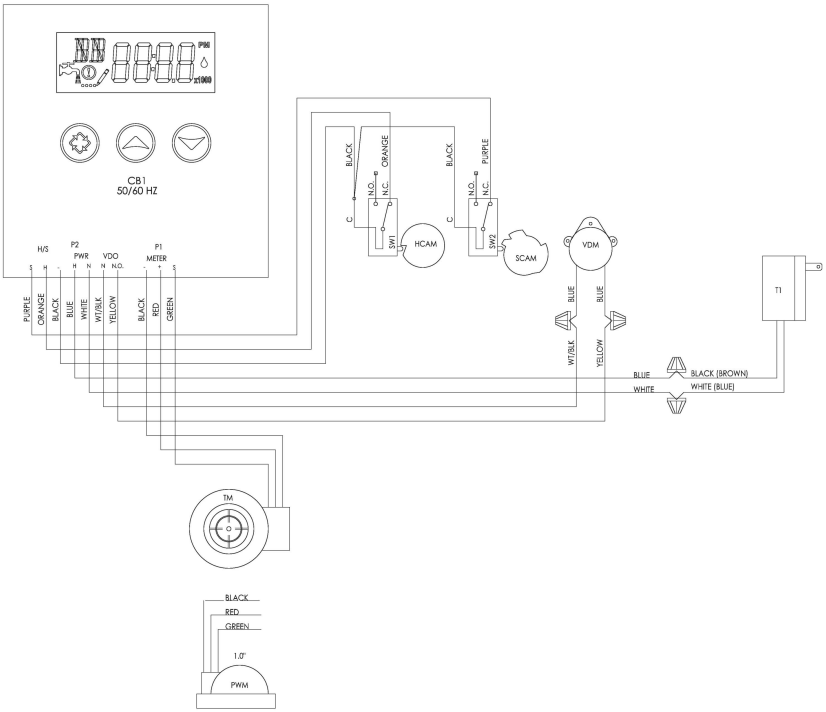

9000SXT/9100SXT/9500SXT

OPMERKING:

1. AFHANKELIJK VAN DE TOEPASSING, ZAL HET UITERLIJK VAN DE VALVE STEP CAM VARIËREN
2. ONGEACHT HET GEBRUIKTE CAM-TYPE, BLIJFT DE BEDRADING NAAR SCHAKELAARS SW1 EN SW2 ZOALS WEERGEGEVEN
3. KLEP WEERGEGEVEN IN SERVICEPOSITIE

Foutcodes en probleemoplossing

Opmerking: Foutcodes verschijnen op het display In bedrijf.

Service-assemblages
