KUHL PRIMA Handleiding

Kenmerken van de Kühl Prima Ventilator

1. BLDC-technologie voor energiebesparing: Kuhl Stylish Fans bieden betere snelheids- versus koppelkarakteristieken en zorgen voor een hoge dynamische respons en efficiëntie. Dankzij het ontbreken van elektrische en wrijvingsverliezen biedt het een lange levensduur
2. 28/24 Watt vermogen met 1200 MM Sweep & 900 RPM Snelheid: Energiezuinige werking met optimale sweep en snelheid zorgt ervoor dat u de hele dag comfortabel blijft
3. Laag geluidsniveau: Een laag geluidsniveau zonder dat dit ten koste gaat van de snelheidslimiet is het belangrijkste voordeel van Kuhl Stylish Fans.
4. 5 sterren beoordeling: Alle Kuhl Stylish Fans hebben een 5-sterren beoordeling, wat helpt om het stroomverbruik te verminderen, waardoor veel energie en geld wordt bespaard.
5. Afstandsbediening: Elimineert de noodzaak van regelaars om de snelheid van uw ventilatoren te regelen. Gebruik gewoon de op batterijen werkende afstandsbediening (behalve Kühl PRIMA A & A2) en pas de snelheid van Kuhl Stylish Fans aan volgens uw keuze
6. Hogere luchtstroom: De hogere luchtstroom zorgt voor ongeëvenaard comfort in elke hoek van de ruimte. De baanbrekende aerodynamische technologie houdt uw huiselijke omgeving aangenaam
7. Aantrekkelijk ontwerp: Stijlvol genoeg om het uiterlijk van uw huis te verbeteren, Kuhl Stylish Fans zijn voorzien van decoratieve afwerkingen en een strak oppervlak dat het middelpunt van de aandacht wordt in elke ruimte

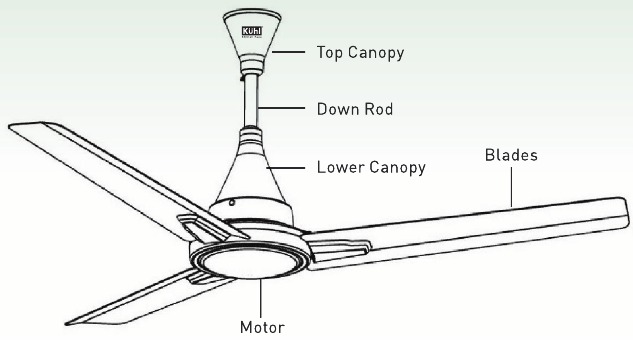

Ken uw product (Kühl Prima)

Ken uw afstandsbediening (voor Kühl Prima A1 & A3)

SPECIFICATION

Items in de doos

Gids voor kostenbesparing

Montage-aanbevelingen & Onderhoud

1. Een minimale hoogte van 2,3 meter boven de grond is vereist voor het monteren van de ventilator. Laat voldoende ruimte over vanaf het plafond zodat de hooggeplaatste kastdeuren open kunnen. Er moet minstens 0,25 meter tussen het blad en het plafond zitten
2. De horizontale afstand van de dichtstbijzijnde muur tot het uiteinde van het blad moet ongeveer 0,5 keer de waaier van de ventilator zijn, bijvoorbeeld van 1200 mm moet deze 600 mm zijn
3. Er moet een minimale afstand van 2 keer de ventilatorwaaier zijn tussen de centra van twee ventilatoren, bijvoorbeeld 1200 mm moet 2400 mm zijn
4. Schakel de ventilator uit voordat u hem schoonmaakt om schade of letsel te voorkomen. Wees uiterst voorzichtig bij het werken rond de ventilator. Er is geen extra onderhoud nodig, behalve het routine afstoffen. Gebruik een zachte borstel of een pluisvrije doek om krassen te voorkomen. Vermijd het gebruik van oplosmiddelen, schuurmiddelen of harde reinigingsmiddelen.
5. Om te voorkomen dat de ventilator gaat wiebelen of vallen, mag u nooit te veel druk uitoefenen tijdens het reinigen van de bladen. Om ongemak te voorkomen, moet u regelmatig controleren of de moeren, bouten, schroeven en sluitringen in de juiste positie zitten

Veiligheidsrichtlijnen

Lees de veiligheidsrichtlijnen zorgvuldig door om de installatie, het gebruik en het onderhoud te begrijpen.

1. Plaats nooit een deel van de verpakking binnen het bereik van kinderen/mensen met een beperking
2. Vermijd het gebruik van vochtige of natte handen bij het in- en uitschakelen van dit apparaat.
3. Zorg ervoor dat u de stroomtoevoer van de ventilator uitschakelt voordat u schoonmaakt en andere onderhoudsprocedures uitvoert.
4. Om ongelukken te voorkomen, is het raadzaam om het ophangsysteem van de plafondventilator om de zes maanden te inspecteren om ervoor te zorgen dat de bevestigingsmiddelen goed vastzitten

Montage-instructies Kühl Prima serie ventilatoren

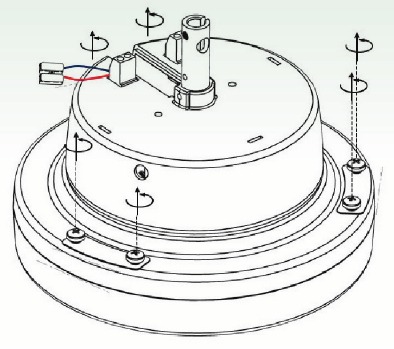

Step 1. Open Blade screws (Stap 1. Open bladschoeven)

Plaats de motoreenheid op een handdoek op een tafel en open de 6 bladen en schroeven zoals afgebeeld

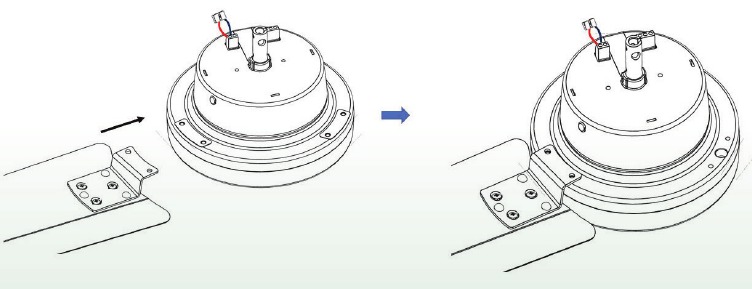

Step 2A. Assemble 1st Blade (Stap 2A. Monteer het 1e blad)

Breng het 1e blad naar de ventilatormotor en lijn het uit met de bladgaten op de motoreenheid

Step 2B. Assemble 1st Blade (Stap 2B. Monteer het 1e blad)

Plaats de 2 schroeven terug en zet ze vast

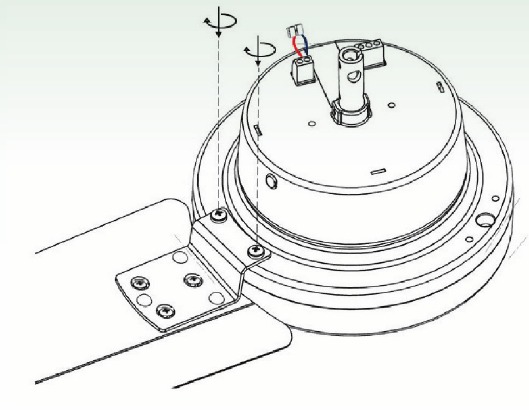

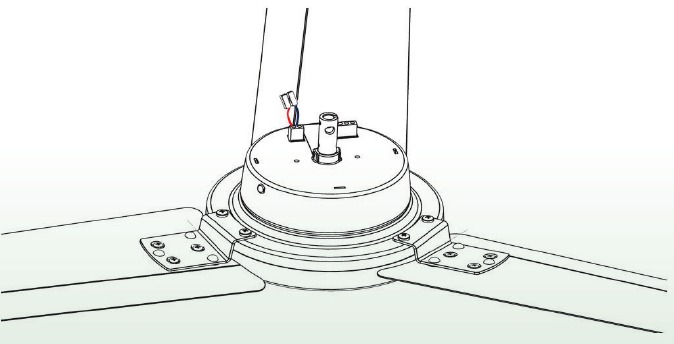

Step 3. Assemble all 3 blades (Stap 3. Monteer alle 3 de bladen)

Monteer de andere 2 bladen op dezelfde manier als voor het 1e blad

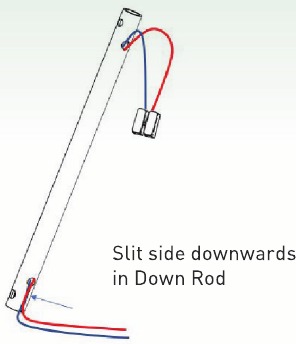

Step 4. Down Rod Installation (Stap 4. Installatie van de valpijp)

Neem de valpijp met de vooraf geplaatste toevoerdraad

Breng ook de baldakijnen

Step 5. Insert Canopies over DownRod (Stap 5. Plaats baldakijnen over de valpijp)

1. Plaats een kleiner baldakijn vanaf het slit-uiteinde van de valpijp

2. Plaats ook een groter baldakijn vanaf het slit-uiteinde, zoals afgebeeld

3. Til het grotere baldakijn op en draai de baldakijnschroef vast om het op zijn plaats te houden

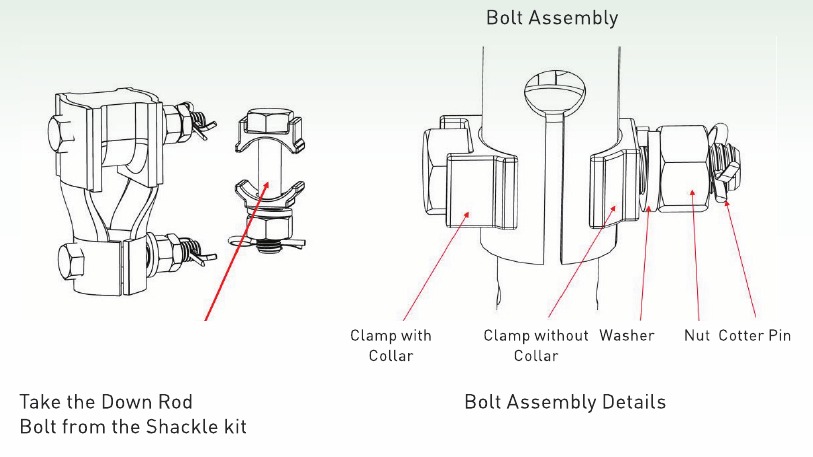

Down Rod Bolt (Valpijpbout)

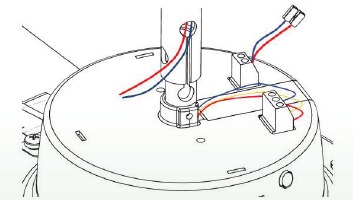

Step 6A. Down Rod Assembly (Stap 6A. Montage van de valpijp)

1. Plaats de valpijp met het slit-uiteinde naar beneden over de motoras

2. Plaats de valpijpbout met de kraagklem

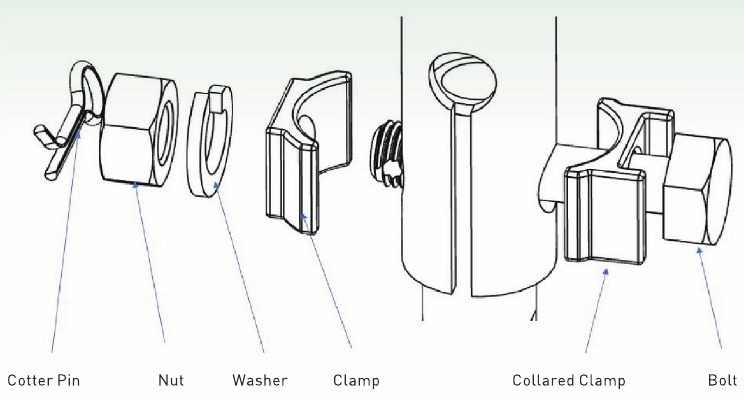

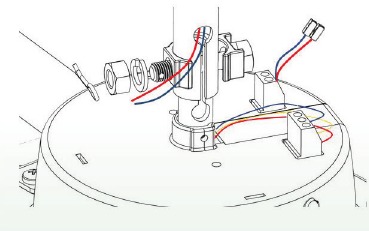

Bolt Assembly Sequence (Boutmontagesequentie)

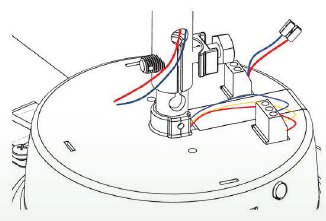

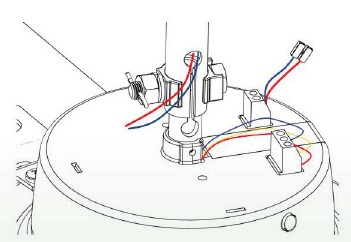

Step 6B. Down Rod Assembly (Stap 6B. Montage van de valpijp)

1. Draai de valpijpbout vast zoals afgebeeld

2. Valpijpbout vastgedraaid

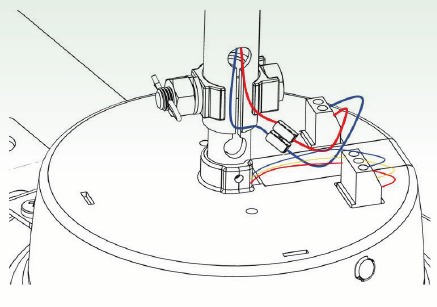

Step 7. Make Electrical Connections (Stap 7. Maak elektrische aansluitingen)

1. Sluit de toevoerdraad van de valpijp aan op de verbindingsdraadconnector

2. Draadverbindingsmethode

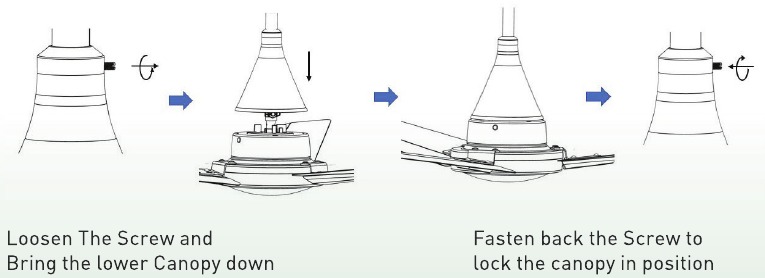

Step 8. Bring Lower Canopy Down (Stap 8. Breng het onderste baldakijn omlaag)

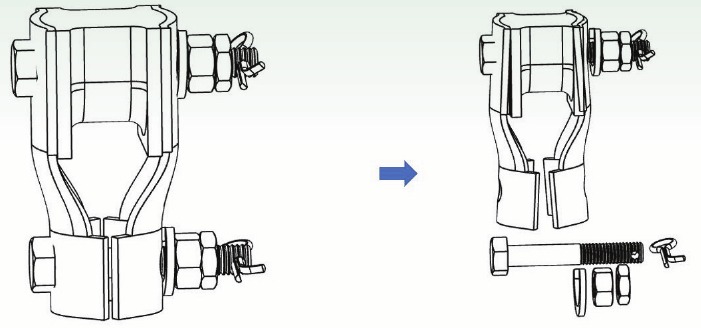

Step 9. Open Lower Bolt from Shackle (Stap 9. Open de onderste bout van de beugel)

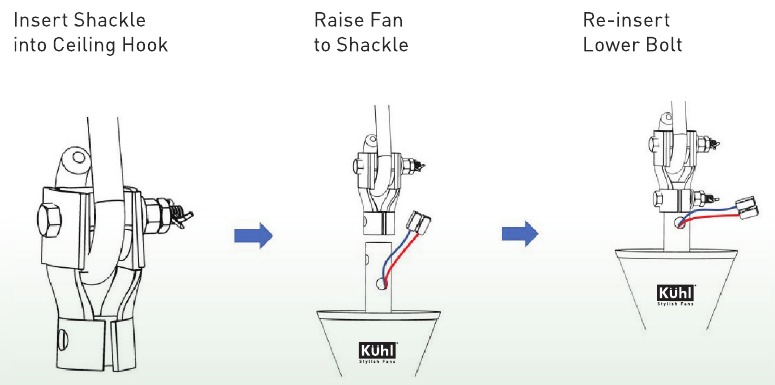

Step 10. Install Shackle and Hang the Fan (Stap 10. Installeer de beugel en hang de ventilator op)

Draai vast met sluitring, moer, borgmoer en splitpen in de geschreven volgorde

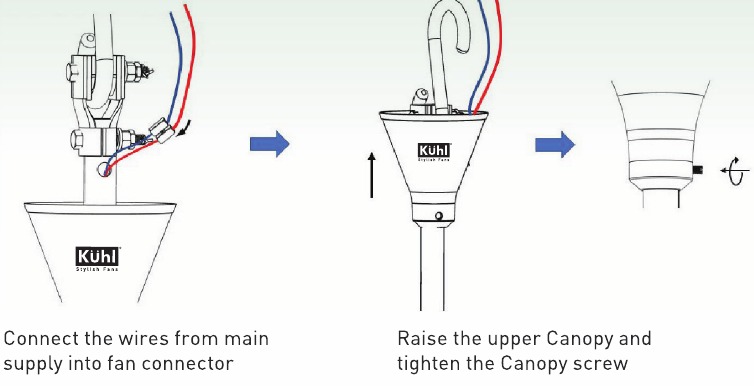

Step 11. Connect to Electric supply (Stap 11. Sluit aan op de elektriciteitsvoorziening)

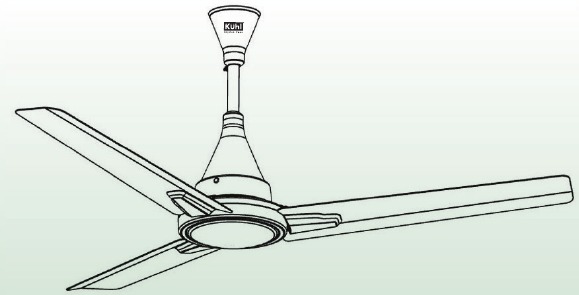

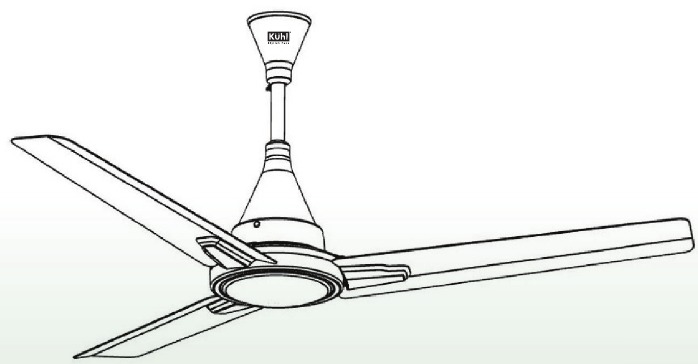

Assembly and Installation complete (Montage en installatie voltooid)
