Purple verstelbare onderstelhandleiding

Veiligheidsmaatregelen en gebruiksverklaringen

LET OP: BELANGRIJKE VEILIGHEIDSVOORWAARDEN

Lees de volgende informatie voordat u dit product gebruikt. Het niet gebruiken van een overspanningsbeveiliging kan de veiligheid in gevaar brengen of een storing in het product veroorzaken en kan het elektrische gedeelte van uw garantie ongeldig maken.

OM HET RISICO OP EEN SCHOK, BRANDWONDEN, BRAND OF LETSEL TE VERMINDEREN
Voor optimale veiligheid en werking, steekt u het bedonderstel in een overspanningsbeveiliging (niet inbegrepen). Het bedonderstel mag alleen rechtstreeks in een stopcontact of overspanningsbeveiliging (sterk aanbevolen) worden gestoken. Haal altijd de stekker van het onderstel uit het stopcontact voordat u onderhoud aan een onderdeel van het onderstel uitvoert. Om het risico op een elektrische schok te verminderen, haalt u de stekker van het onderstel uit het stopcontact voordat u het schoonmaakt. Om veilig te ontkoppelen, zorgt u ervoor dat het onderstel in een vlakke positie staat met alle motoren uit, en haalt u de stekker uit de stroombron. Houd het netsnoer uit de buurt van verwarmde oppervlakken. Gebruik het onderstel nooit als de ventilatieopeningen verstopt zijn. Houd de ventilatieopeningen vrij van pluisjes, haar en dergelijke. Laat geen objecten in een opening vallen of steek er geen objecten in. Stop het gebruik van het bedonderstel en neem contact op met een gekwalificeerd servicecentrum als: het een beschadigd snoer of stekker heeft, als het niet goed werkt of als het in het water is gevallen. Gebruik dit bedonderstel alleen voor het beoogde gebruik zoals beschreven in deze handleiding. Gebruik geen accessoires/hulpstukken die niet door de fabrikant worden aanbevolen. Nauwlettend toezicht is vereist wanneer het bedonderstel wordt gebruikt door of in de buurt van kinderen, herstellenden, gehandicapten of huisdieren. Een onjuiste aansluiting van de apparatuur kan leiden tot het risico van een elektrische schok, elektrische brand of een defecte werking van dit bedonderstel. Als de stekker niet in uw stopcontact past, neem dan contact op met een gekwalificeerde elektricien om een geschikt stopcontact te installeren. Ongeautoriseerde modificatie of het niet gebruiken van een stopcontact of overspanningsbeveiliging kan het elektrische gedeelte van uw garantie ongeldig maken.

VEILIGHEIDSFUNCTIES
Handmatige bediening – Als er iets vast komt te zitten in het platform wanneer het plat ligt, kunt u het platform handmatig omhoog brengen door zowel bij het hoofd als bij de voeten te tillen om de druk te verlichten en los te laten.

Noodstop – Stop de beweging van het platform door op een willekeurige knop op de afstandsbediening te drukken.

Stroomuitval – Gebruik de "Emergency Battery Backup Strap" (noodstroomriem) als een tijdelijke stroombron om het onderstel in de gewenste positie te krijgen. Instructies over het bedienen van de Battery Backup Strap (noodstroomriem) staan op de pagina('s) over de Emergency Battery Backup (noodstroom).

KINDEREN EN HUISDIEREN
Gooi verpakkingsmaterialen onmiddellijk weg, omdat ze een verstikkingsgevaar kunnen vormen voor kleine kinderen en huisdieren. Om letsel te voorkomen, wordt het niet aangeraden om kinderen en kleine huisdieren op of onder het bed te laten spelen.

Kinderen mogen het bedonderstel niet bedienen zonder toezicht van een volwassene.

PACEMAKERS
Sommige producten bevatten Neodymium MAGNETEN die apparaten zoals pacemakers, ICD's en andere apparaten die gevoelig zijn voor magnetische velden, kunnen storen. Het wordt STERK aanbevolen dat eigenaren van dergelijke medische apparaten hun arts raadplegen voordat ze producten gebruiken die Neodymium MAGNETEN bevatten. Het is ook mogelijk dat sommige pacemakers de trillingen van de optionele massagefunctie verkeerd interpreteren als beweging/oefening. Dit komt vaak voor bij elk product dat een vibrerende beweging creëert en kan de pacemaker beïnvloeden. Raadpleeg uw arts voordat u de massagefunctie gebruikt.

GEBRUIK THUIS EN ZIEKENHUISNORMEN
Ergo verstelbare bedonderstellen zijn uitsluitend ontworpen voor thuisgebruik. Dit onderstel is niet ontworpen als een ziekenhuisbed en is niet ontworpen om aan ziekenhuisnormen te voldoen. Gebruik dit onderstel niet met ZUURSTOFTAPPARATUUR VAN HET TENTTYPE of in de buurt van explosieve gassen.

AANVULLENDE VEILIGHEIDSFUNCTIES
Zwenkwielen (optioneel beenaccessoire) zijn uitgerust met vergrendelbare wielen om ongewenste bewegingen te voorkomen. Zelfs wanneer ze vergrendeld zijn en niet kunnen rollen, is het mogelijk dat de zwenkwielen glijden. Vrijgave hoofd- en voetmotoren zijn ontworpen om de matras te laten zakken door alleen met de zwaartekracht in te trekken, nooit naar beneden te trekken, wat de knelpunten minimaliseert

HEF-/DAALMECHANISMEN
De hef-/daalfunctie geeft een minimaal zoemend geluid tijdens de werking. Dit is normaal. Tijdens de werking maken de hefarmwielen contact met de platformsteun van het onderstel. Dit contact kan resulteren in metaal op metaal of metaal op plastic contact. Dit oefent lichte spanning uit op de bewegende componenten en de resonantie wordt tot een minimum beperkt. Als er overmatig lawaai of trillingen optreden, keert u de bewegingsactie (omhoog of omlaag) van het onderstel om met de afstandsbediening. Dit zou de activeringsmechanismen van het onderstel opnieuw moeten uitlijnen naar de juiste operationele positie. Bij een normale werking van het onderstel maken de wielen, waardoor het bed zijn afstand tot de muur kan behouden, contact met de stalen platformsteunen van het onderstel, waardoor een contactgeluid ontstaat. Bij het in-, uit- of verplaatsen van gewicht op het onderstel kan dit contactgeluid hoorbaar zijn wanneer de wielen contact maken. Dit is normaal.

MATERIALEN
Ergo verstelbare onderstellen zijn gemaakt van verschillende materialen, waaronder hout, metalen, kunststoffen en stoffen. Spanning, druk of beweging die door algemeen gebruik op het frame, platform of de kap wordt uitgeoefend, kan een hoorbaar geluid veroorzaken.

TOLERANTIE
Alle Ergo verstelbare funderingen, afhankelijk van het merk en model, zijn ontworpen en vervaardigd om te presteren en functioneren binnen de aangewezen kwaliteitscontroleparameters. Onderstellen zijn onderworpen aan nauwgezette en strenge inspecties tijdens het kwaliteitscontroleproces om ervoor te zorgen dat onderstellen binnen deze normen werken tijdens normaal gebruik. Normaal gebruik wordt gedefinieerd als het volgende: Verstelbare fundering moet worden bediend met een matras en belasting. Testprocedures vereisen levensduurcyclustests met een verdeelde belasting tot 120 kg. De hoek (aangeduid met "α" in figuur 1) tussen het ruggedeelte en het vlakke gedeelte voor verschillende configuraties van het matrassteunplatform is ± 3°, wat zich vertaalt in een tolerantie van maximaal 1 ½".

De hoek (aangeduid met "β" in figuur 1) tussen het vlakke gedeelte en het voetgedeelte voor verschillende configuraties van het matrassteunplatform is ± 3°, wat zich vertaalt in een tolerantie van maximaal ¾".

Elke verstelbare fundering die wordt geacht binnen deze toegewezen toleranties te vallen, wordt geacht te voldoen aan de kwaliteitscontrolenormen van de fabrikant.

DIE "NIEUWE PRODUCT" GEUR
Sommige mensen merken een lichte geur op aan hun nieuwe verstelbare onderstel - dit kan afkomstig zijn van ons materiaalproductieproces. Deze geur is normaal en verdwijnt meestal voordat het product u bereikt. Soms kan deze geur echter nog steeds merkbaar zijn. Het verdwijnt meestal na een paar weken, mits er voldoende ventilatie van het product en de omgeving is.

INBRAAKPERIODE
U kunt de inbraakperiode versnellen door simpelweg tijd door te brengen in het verstelbare bed door activiteiten zoals lezen, tv kijken of spelen met de kinderen of kleinkinderen. De extra beweging helpt het verstelbare onderstel te reageren op gewichts- en temperatuurveranderingen. Sommige materialen in onze verstelbare onderstellen, zoals het hout, de metalen en de kunststoffen die in het platform, het frame en de componenten worden gebruikt, zijn gevoelig voor vochtgehalte en temperatuur en kunnen geluiden maken in koudere omgevingen.

SLIJTAGE
Slijtage is schade die van nature en onvermijdelijk optreedt als gevolg van normaal gebruik of veroudering.

STOFVERZORGING
Om de levensduur van uw stof te verlengen, beschermt u deze zoveel mogelijk tegen direct zonlicht. Voor het schoonmaken van vlekken veegt u het gebied af met een licht vochtige spons of zuigt u het op met een zachte borstel om deeltjes te verwijderen. Houd een afstand van minimaal 30 cm (12 inch) tot directe warmtebronnen. Voor een diepere reiniging dept u gemorste vloeistoffen met een schone, droge doek. Veeg af met een schone doek die is bevochtigd met warm water. Maak niet overmatig nat. Een zachte borstel kan worden gebruikt om ingesloten vuil te verwijderen. Vermijd krassen door zacht borstelen. Veeg af met een schone doek die is bevochtigd met warm water om resten te verwijderen. Droog in de schaduw uit de buurt van direct warmte. Als er na het reinigen hardnekkige vlekken zichtbaar blijven, vraag dan professioneel advies.

PRODUCTBEOORDELINGEN
De hefmotoren zijn niet ontworpen om continu langer dan [2] minuten te werken in een periode van [18] minuten of ongeveer 10% inschakelduur. Pogingen om deze beoordeling te omzeilen of te overschrijden, verkorten de levensduur van het product en kunnen de garantie ongeldig maken. De massagemotoren zijn niet ontworpen om continu langer dan 30 minuten per keer te werken. Laat het massagesysteem 30 minuten rusten na het automatisch uitschakelen van de massage voordat u het opnieuw start.

GEWICHTSLIMIETEN
Dit product is niet beoordeeld om gewichten van meer dan 750 pond te dragen. Het onderstel kan dit gewicht structureel ondersteunen, op voorwaarde dat het gelijkmatig over het bedonderstel is verdeeld. Het verstelbare onderstel is niet ontworpen om dit gewicht alleen in het hoofd- of voetgedeelte te ondersteunen of op te tillen. Het overschrijden van deze gewichtslimiet kan het bed beschadigen en/of letsel veroorzaken en maakt de garantie ongeldig.

BELANGRIJKE DO'S EN DON'TS
DOEN

• Sluit uw verstelbare onderstel aan op een overspanningsbeveiliging.
• Verdeel het gewicht gelijkmatig wanneer u in een split-opstelling slaapt. Een ongelijke gewichtsverdeling kan ervoor zorgen dat het onderstel ongelijkmatig omhoog komt.
• Bel de klantenservice voor technische problemen. Probeer het onderstel niet naar beneden te forceren, dit kan de motoren of het frame beschadigen.
• Gebruik milde zeep en water om uw verstelbare onderstel schoon te maken als er vlekken optreden.
• Houd er rekening mee dat verstelbare onderstellen worden aanbevolen voor gebruik met verstelbare matrassen.
• Laat na gebruik zakken tot de vlakke (horizontale) positie.
• Registreer uw garantie zodra uw verstelbare onderstel is geleverd.

NIET DOEN

• Ga niet op de hoeken/randen van het onderstel zitten, dit kan het frame, de stutten of het schuim vervormen.
• Kantel het onderstel niet op zijn kant. Dit kan de poten en/of de pootschroeven beschadigen.
• Ga niet op het verstelbare onderstel staan of spring er niet op, dit kan het frame en de motoren beschadigen.
• Sleep het onderstel niet om het te verplaatsen. Het slepen van het onderstel kan het frame beschadigen, de moer/bouten strippen of de poten breken. Koop zwenkwielen als u van plan bent uw onderstel regelmatig te verplaatsen.
• Ga niet in en uit het verstelbare onderstel met het hoofd en/of de voeten in de gearticuleerde positie. Ga in en uit uw verstelbare in de vlakke (horizontale) positie.
• Knoei niet met het onderstel en pas het niet aan. Dit maakt de garantie ongeldig.
• Druk niet op het hoofd of de voeten terwijl het in werking is. Dit kan het frame en de motoren beschadigen.

BEWAAR DEZE INSTRUCTIES.

Onderdelenlijst

Controleer of alle onderdelen aanwezig zijn voordat u het verpakkingsmateriaal weggooit. Alle elektronica en onderdelen bevinden zich in zakken onder de basis of zijn met binddraad of oranje kabelbinders aan het frame bevestigd.

A.	B.*	C.
E.	F.	G. ‡	H.†

1. Bekabelde afstandsbediening (1)
2. Matrasbeugel (1)*
3. Poten (6)
4. Stroomkabel (1)
5. Voeding (1)
6. Band voor batterij-backup (1)
   (2) 9V alkalinebatterijen (niet inbegrepen)
7. Verbindingsriem (2)‡

Optioneel item (niet inbegrepen):
H. Synchronisatiekabel †

Extra onderdelen alleen voor King/Cal King installatie:

Extra onderdelen voor King/Cal King installatie
I.	J.	K.	L.	M.

9. Lange bouten (2)
10. Korte bouten (2)
11. Sluitringen (4)
12. Moeren (4)
13. Steeksleutels (2)

Onderdelen hoofdbordbeugel (niet inbegrepen):

Onderdelen hoofdbordbeugel (niet inbegrepen)
N.†	O.†		P.†
Q.†	R.†	S.†	T.†

14. Hoofdbordbeugel (2)†
15. T-beugel (2)†
16. Lange bouten (8)†
17. Korte bouten (6)†
18. Vleugelmoeren (2)†
19. Sluitringen (2)†
20. Inbussleutel (1)†

‡ Alleen inbegrepen in Twin Long en Cal King Split bases.

† Dit is een optioneel item en kan worden gekocht.

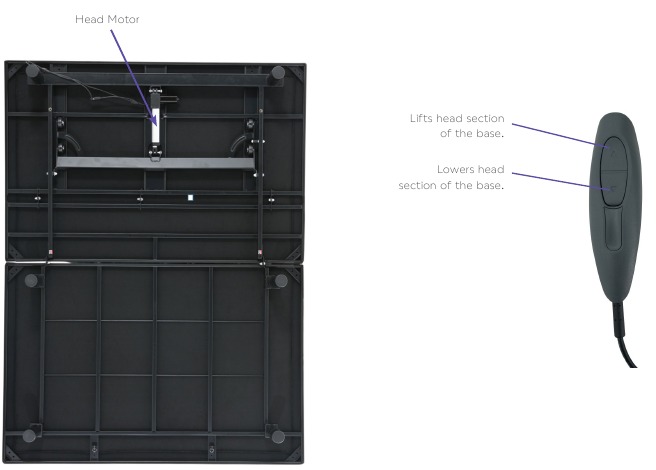

Basis- en afstandsbedieningsoverzicht

Snelstartgids

Niet op schaal. Alleen ter illustratie. Lees alle instructies voordat u met de installatie begint.

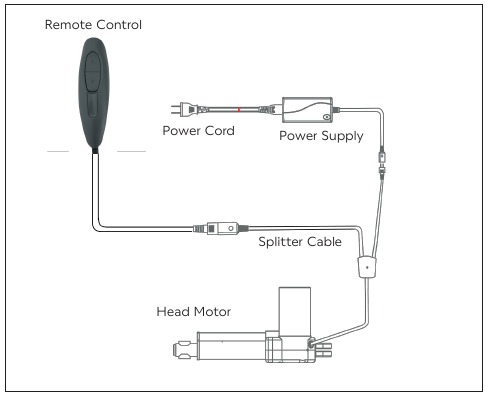

ELEKTRONICA OVERZICHT

Installatiehandleiding

Gebruik altijd twee personen bij het opzetten van de basis.

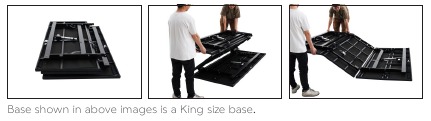

STAP 1 - Basis uitvouwen
Haal de bedbodem uit de doos en vouw hem uit met de onderkant van de basis naar boven gericht.

Verwijder de bindriemen en het verpakkingsmateriaal en zorg ervoor dat u de doos niet doorboort met scherpe voorwerpen.

LET OP: Voor de King/Cal King installatie voltooit u de stappen 2-3 in de King/Cal King frame-installatie voordat u verdergaat met stap 4.

STAP 4 - Poten installeren
Poten worden volledig gemonteerd verzonden. Alternatieve hoogtes in stappen van 3" kunnen worden bereikt door pootsegmenten te verwijderen. Om de poten te installeren, draait u de ring over de bout van de poot met de verzonken kant naar de poot gericht en draait u met de hand vast. Niet te strak aandraaien.

STAP 5 - Hoofdmotorkabel aansluiten
Rol de hoofdmotorkabel af en steek deze in de voeding.

STAP 6 - Afstandsbediening bevestigen
Steek de bekabelde afstandsbediening in de splitkabel van de hoofdmotor.

STAP 7 - Basis omdraaien
Draai de basis voorzichtig om op de poten.

Er zijn twee personen nodig om de bedbodem te verplaatsen. Niet over de vloer slepen. Laat het frame niet op zijn kant rusten, overmatige druk kan de poten beschadigen.

STAP 8 - Stroomkabel installeren
Steek de stroomkabel in de voeding.

STAP 9 - Aansluiten op stroom
Steek de stroomkabel in een stopcontact. Een overspanningsbeveiliging wordt aanbevolen.

STAP 10 - Matrasbeugel installeren
Plaats elk uiteinde van de matrasbeugel in de openingen aan het voeteneinde van de basis totdat de beugel op zijn plaats zit.

King/Cal King frame-installatie

Zie pagina voor onderdelen King/Cal King installatie.

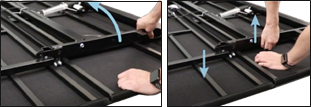

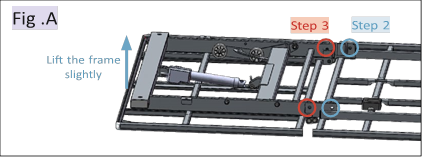

STAP 2 - Scharnier vastzetten met korte bout (alleen K/CK maten)

1. Til het frame iets op en steek een korte bout door het gat in het scharnier van het frame. (Zie de blauwe indicatoren in Afb. A)

2. Als de boutgaten niet uitgelijnd zijn, moeten er twee scharnierbewegingen worden aangepast. Pas beide richtingen aan terwijl u de bout insteekt om de uitlijning te vinden.

   Tips voor het installeren van de bout: Om de gaten uit te lijnen, steekt u er een #2 schroevendraaier doorheen. Beweeg de schroevendraaier terwijl u het scharnier aanpast om ervoor te zorgen dat alles perfect uitgelijnd is. Het plaatsen van verpakkingsschuim onder een kant van het frame kan helpen bij het optillen.

3. Zet het uiteinde van de korte bout vast met een sluitring en een moer.

4. Draai de bouten eerst met de hand vast om de bouten aan beide kanten uit te lijnen voordat u de bouten aandraait met de meegeleverde steeksleutels.


STAP 3 - Scharnier vastzetten met lange bout (alleen K/CK maten)

1. Til het frame iets op en steek een lange bout door het gat in het midden van het scharnier van het frame. (Zie de rode indicatoren in Afb. A)

2. Zet het uiteinde van de lange bout vast met een sluitring en een moer.

3. Als de boutgaten niet uitgelijnd zijn, moeten er twee scharnierbewegingen worden aangepast. Pas beide richtingen aan terwijl u de bout insteekt om de uitlijning te vinden.

   Tips voor het installeren van de bout: schroevendraaier erdoorheen. Beweeg de schroevendraaier terwijl u het scharnier aanpast To help align the holes, insert a #2 schroevendraaier erdoorheen. Beweeg de schroevendraaier terwijl u het scharnier aanpast om ervoor te zorgen dat alles perfect uitgelijnd is. Het plaatsen van verpakkingsschuim onder een kant van het frame kan helpen bij het optillen.

4. Draai de bouten vast met de meegeleverde steeksleutels.


King/Cal frame-installatie voltooid.
Keer terug naar stap 4 in de Installatiehandleiding om de installatie te voltooien.

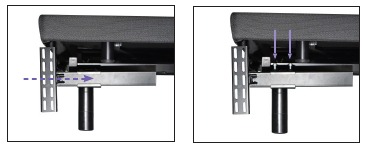

Installatiehandleiding hoofdbordbeugel (niet inbegrepen)

Hoofdbordbeugels zijn een optioneel accessoire en zijn niet inbegrepen.

Zie de onderdelenlijst voor de installatie van de hoofdbordbeugel.

STAP 1

1. Lijn het gat in de beugel uit met de moer waarin de poot wordt geschroefd. Houd de beugel op zijn plaats en schroef de poot in de basis tot hij goed vastzit. DRAAI NIET TE VAST. Te veel kracht kan ervoor zorgen dat de poot vrij ronddraait.

2. Lijn het lipje uit met het gat in het frame (aan de voet van de basis) en gebruik een korte bout, sluitring en vleugelmoer om de beugel vast te zetten. Zorg ervoor dat de bout strak zit.


STAP 2

1. Meet de afstand tussen de montagegaten op het hoofdbord en installeer de T-beugel om het hoofdbord te kunnen plaatsen.
2. Om de T-beugel te installeren, schuift u de T-beugel door het uiteinde van de hoofdbordbeugel. Lijn de platte kant van de T-beugelplaat uit met de montagegaten op het hoofdbord.
3. Zet de T-beugel op zijn plaats vast door twee korte schroeven door de bovenkant van de beugel te steken. Gebruik een inbussleutel om de schroeven vast te draaien.


STAP 3
Verbind uw hoofdbord met de bevestigingsplaat met behulp van de resterende lange schroeven of hardware die bij uw hoofdbord is geleverd. De koppen van de bouten wijzen naar buiten. Gebruik een inbussleutel om de bouten vast te draaien.

Noodbatterij-backupriem

Alleen voor noodgevallen, in geval van een stroomstoring.

Batterijen mogen niet worden gebruikt voor normaal gebruik van het bed.

STAP 1
Koppel de voeding los van de hoofdmotor.

STAP 2
Sluit de batterij-backupriem aan op de (2) alkaline 9-volt batterijen. Gebruik geen batterijen van verschillende merken.

STAP 3
Sluit het uiteinde van de batterij-backupriem aan op de hoofdmotor.

STAP 4
Gebruik de afstandsbediening om de basis terug te brengen naar een vlakke positie.

Opmerking: maak de batterij-backupriem los nadat de noodsituatie voorbij is, aangezien het systeem stroom van de batterijen blijft verbruiken, zelfs als het niet in gebruik is.

Verbindingsriem (alleen voor opstelling met gesplitste basis)

Als er een gesplitste opstelling wordt geïnstalleerd, worden er plastic verbindingsriemen meegeleverd (één per basis) om de bases aan elkaar te bevestigen. Gebruik beide riemen om de hoofd- en voetgedeelten aan elkaar te bevestigen.

STAP 1
Met de bases op de gewenste locatie, draait u beide poten iets losser zodat de riem op de pootbout past, tussen de poot en het frame.

STAP 2
Schuif kant (a) van de verbindingsriem op de pootbout. Zwenk de riem en verbind kant (b) met de pootbout. Zet de riem vast door naar links te schuiven.

STAP 3
Draai de poten weer vast. Draai ze niet te strak aan. Gebruik de overgebleven riem en herhaal dit aan de andere kant van de basis.

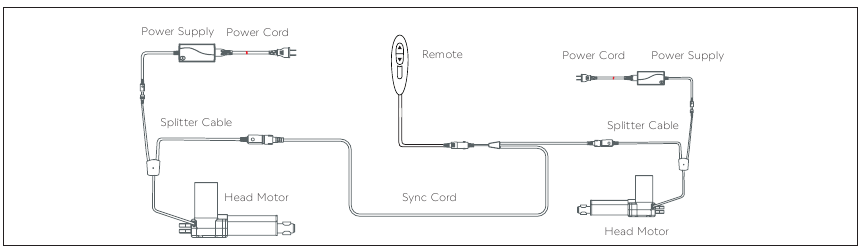

Twee bases synchroniseren (alleen voor opstelling met gesplitste basis)

Een synchronisatiekabel is een optioneel accessoire (niet inbegrepen) en kan worden aangeschaft door de klantenservice van Ergomotion te bellen.

De synchronisatiekabel verbindt de twee controleboxen met één afstandsbediening voor de synchronisatie van twee bases. Dit proces wordt het meest gebruikt voor het synchroniseren van twee verbonden TXL-bases.

STAP 1
Koppel de bases los van de stroombron.

STAP 2
Koppel de afstandsbedieningen op elk van de bases los. Leg een van de afstandsbedieningen opzij, deze wordt niet gebruikt.

STAP 3
Sluit de synchronisatiekabel aan op de splitkabel van de hoofdmotor op elke basis (zie de onderstaande afbeelding).

STAP 4
Sluit een van de afstandsbedieningen aan op de synchronisatiekabel.

STAP 5
Sluit de bases weer aan op de stroombron.

STAP 6
Controleer of alle kabels stevig zijn bevestigd. De afstandsbediening bedient nu beide bases tegelijkertijd.

Probleemoplossing

Als een of meer functies op de bedbasis niet meer werken:

• Controleer onder de bedbasis om te controleren of de bedrade aansluitingen goed vastzitten en of er geen snoeren of beddengoed de beweging van de basis belemmeren.
• Controleer of het groene ledlampje op de voeding brandt. Als er geen licht is, controleer dan of de ingangs- en voedingskabels correct zijn aangesloten.
• Koppel de basis 1 minuut los om de elektronische componenten te resetten.
• Steek de bedbasis in een ander stopcontact of test het huidige stopcontact met een ander werkend apparaat (een geaarde, elektrische overspanningsbeveiliging wordt aanbevolen).

Als het probleem niet is opgelost door de bovenstaande instructies te volgen, zoek dan het serienummer op de garantiekaart en bel Ergomotion Customer Service: US 1-888-550-3746
