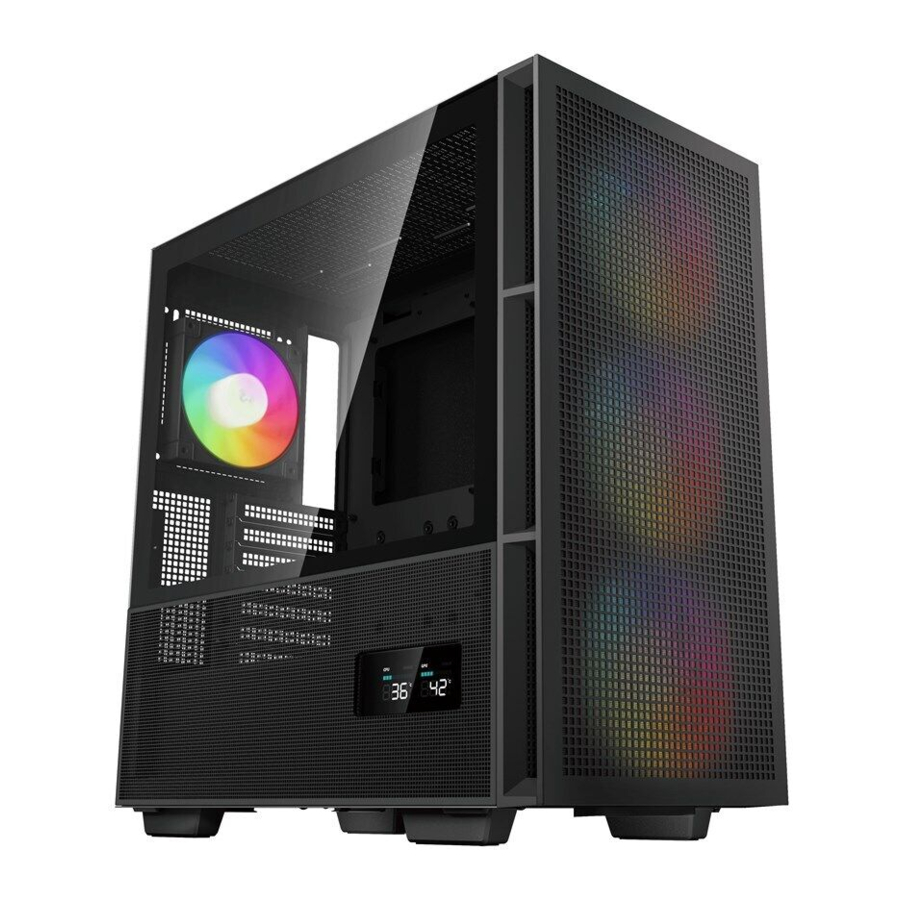

Deepcool CH560 DIGITAL Serie handleiding

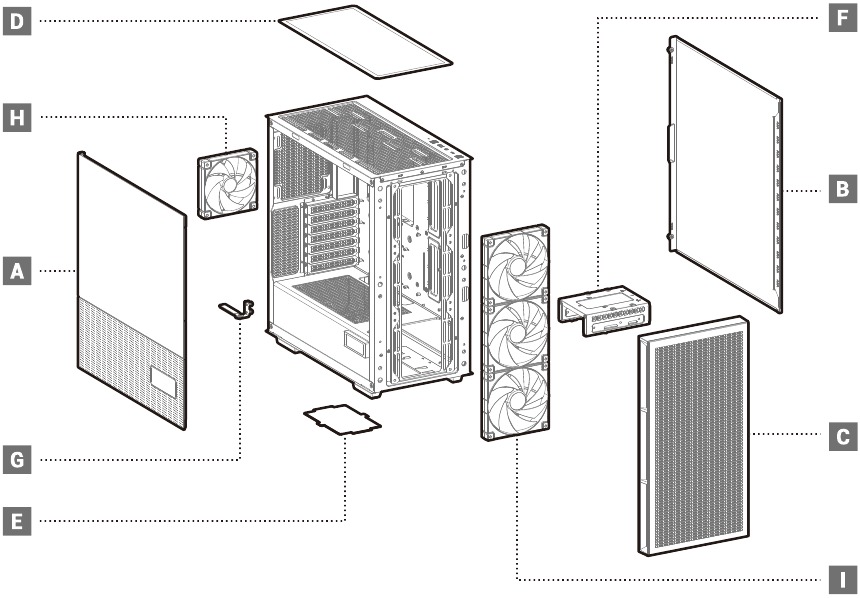

Productkenmerken

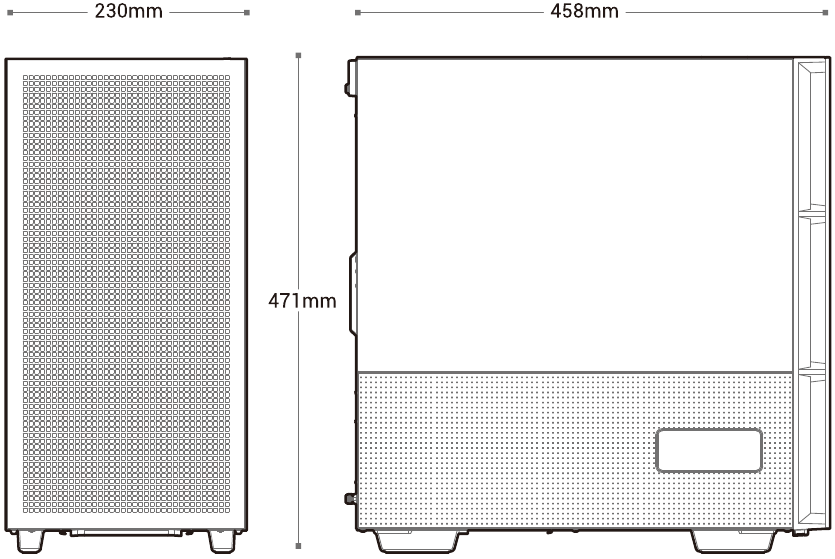

Specificaties

Lengte: 458mm
Breedte: 130mm
Hoogte: 471mm
Maximale GPU-lengte: 380mm
Maximale PSU-lengte: 170mm
Maximale CPU-koeler lengte: 175mm

Radiatorcompatibiliteit

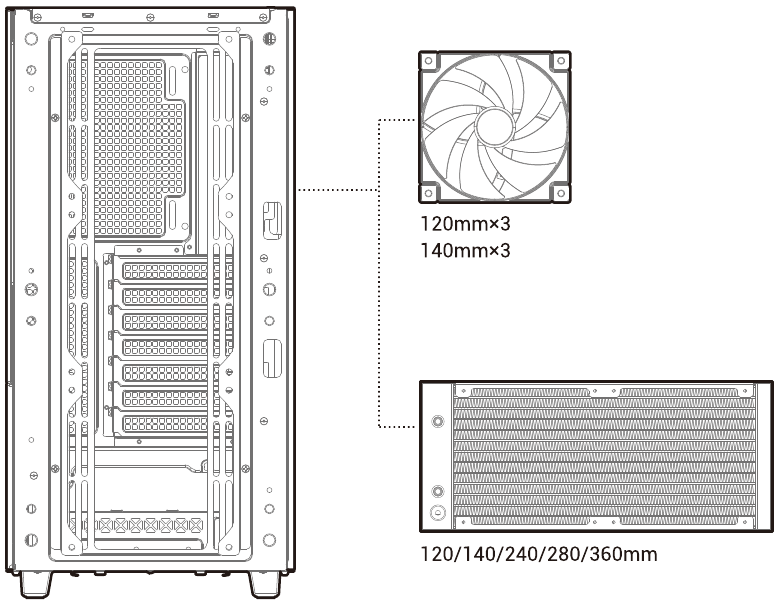

Voorkant: 120/140/240/280/360mm
Bovenkant: 120/140/240/280/360mm

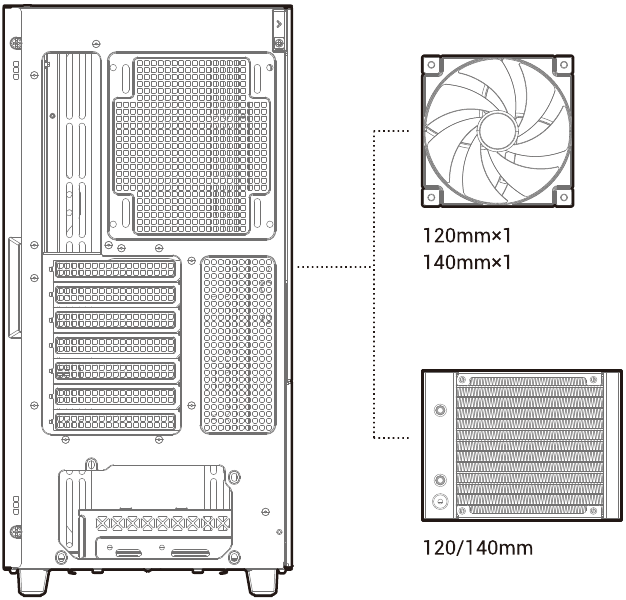

Achterkant: 120/140mm

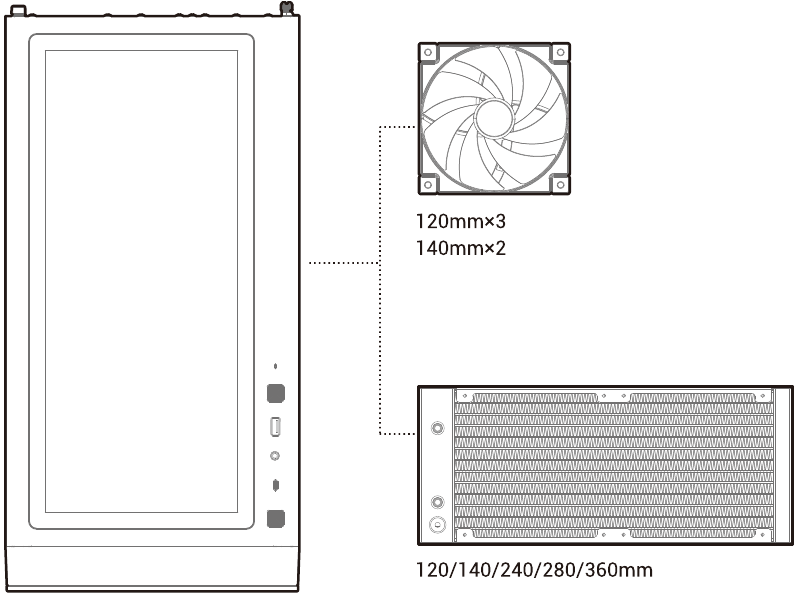

Ventilatorlocaties:
Voorkant: 3x120 / 3x140mm
Bovenkant: 3x120 / 2x140mm
Achterkant: 1x120 / 1x140mm

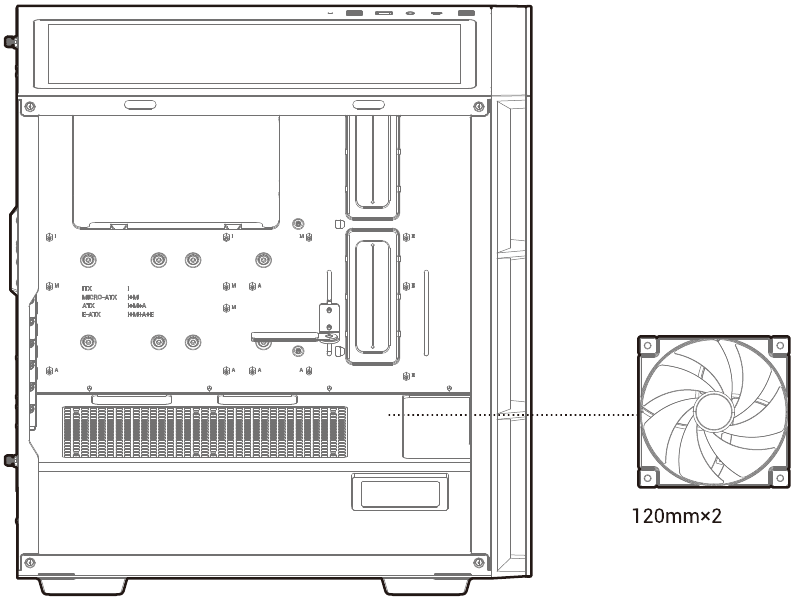

PSU-omhulsel: 2x120mm

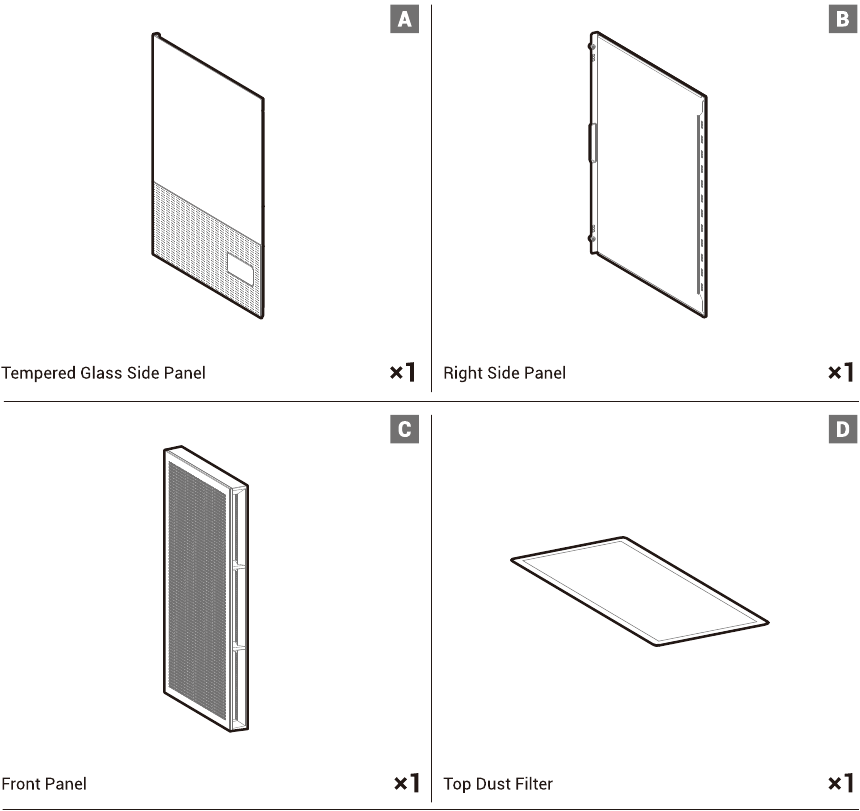

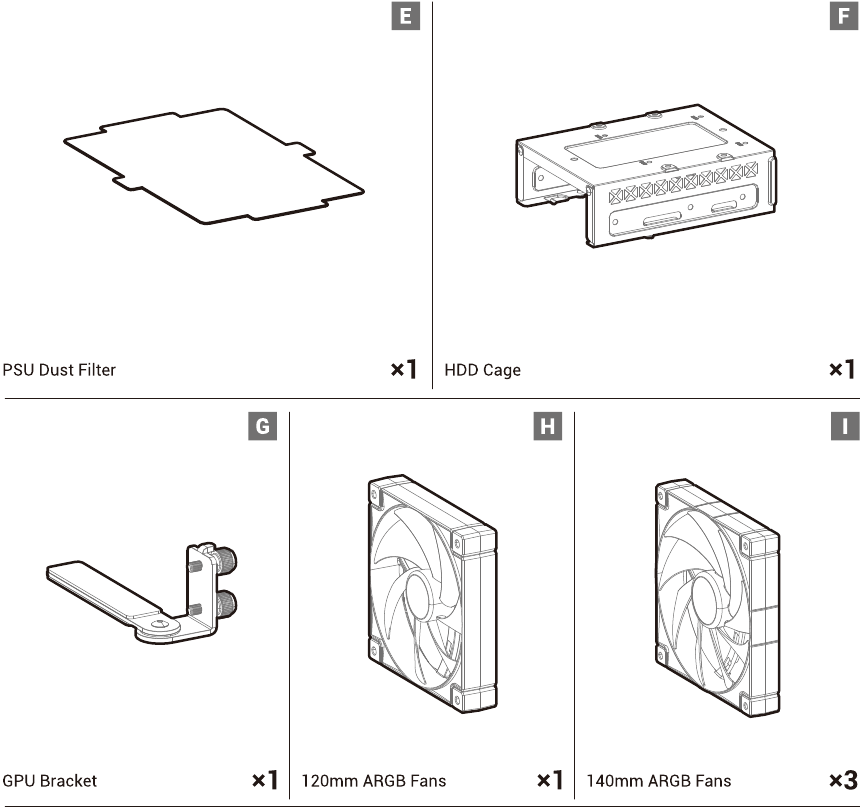

Inhoud van de verpakking

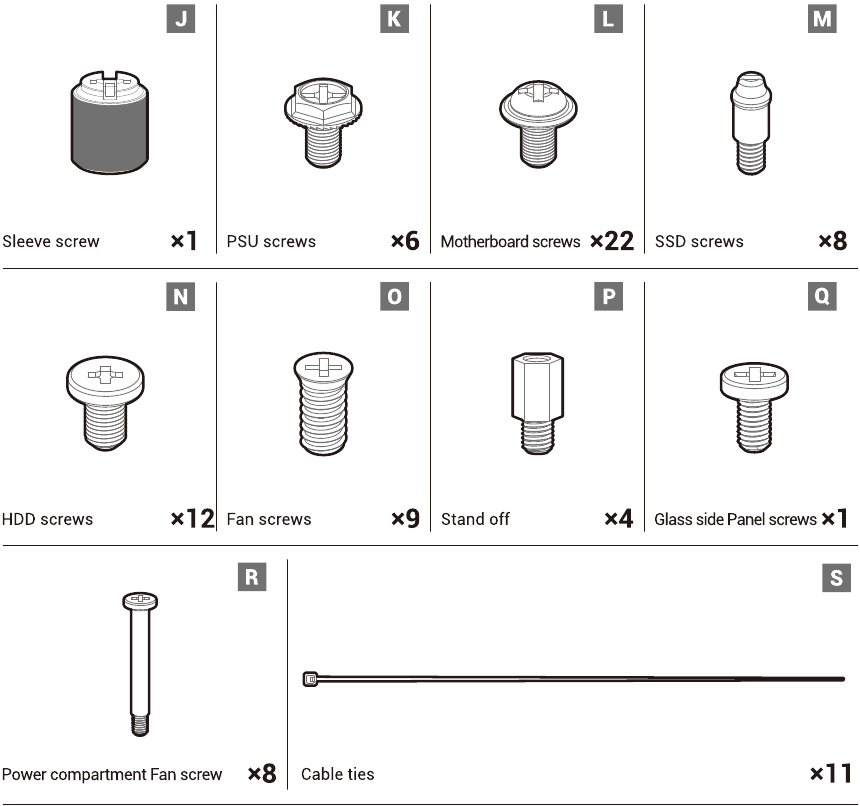

Inhoud van de accessoirekit

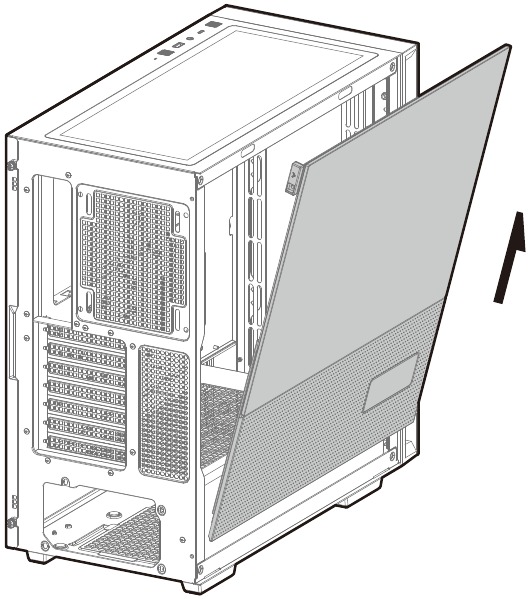

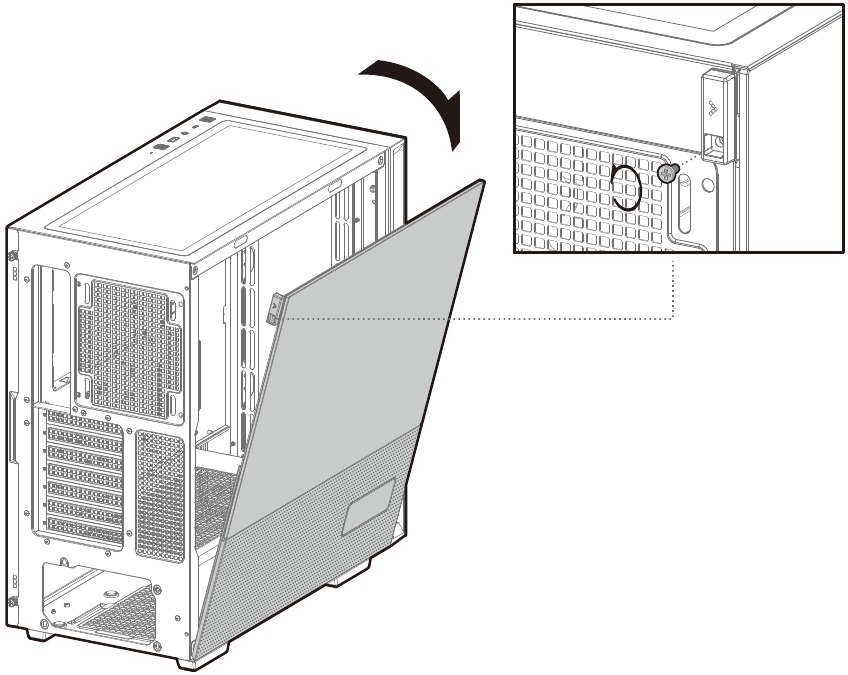

De zijpaneel van gehard glas verwijderen

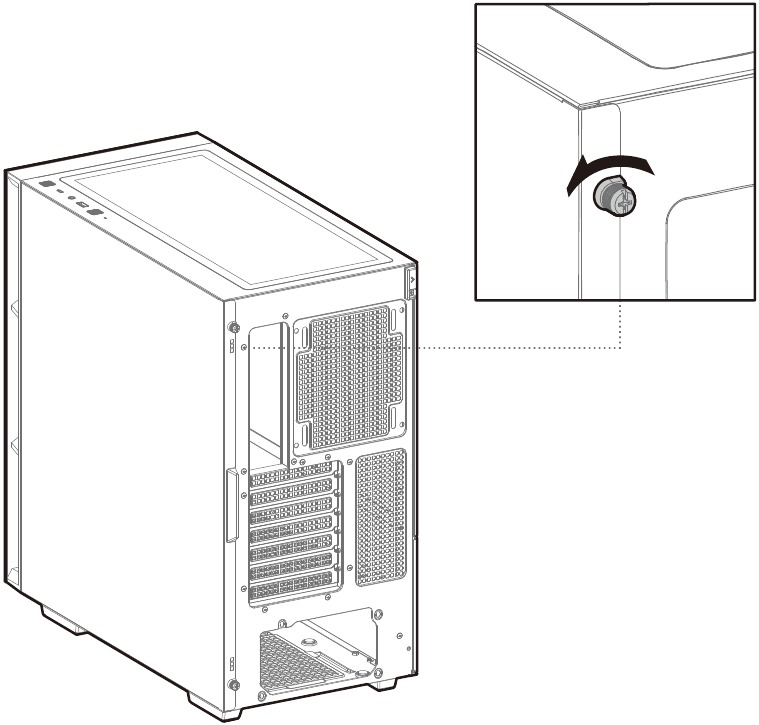

De metalen zijpaneel verwijderen

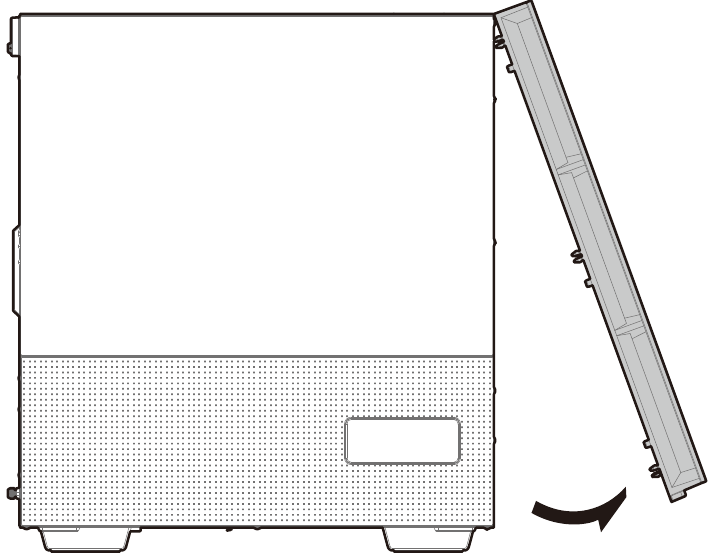

Het voorpaneel verwijderen

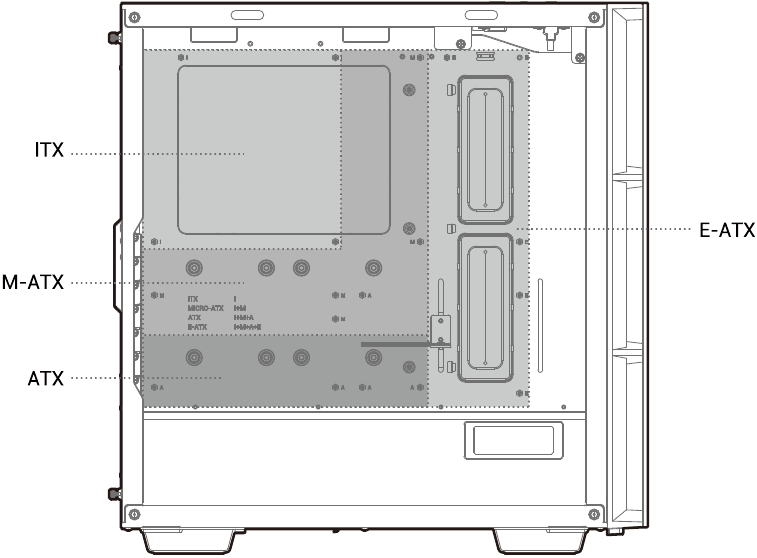

Het moederbord installeren

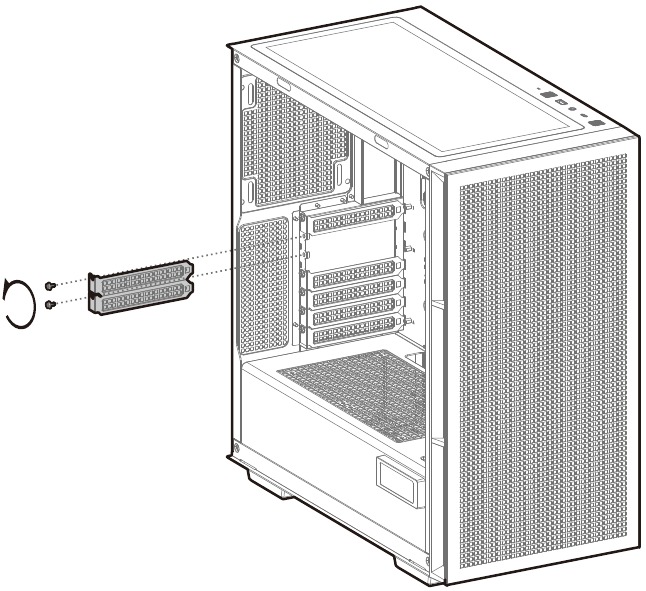

De GPU installeren

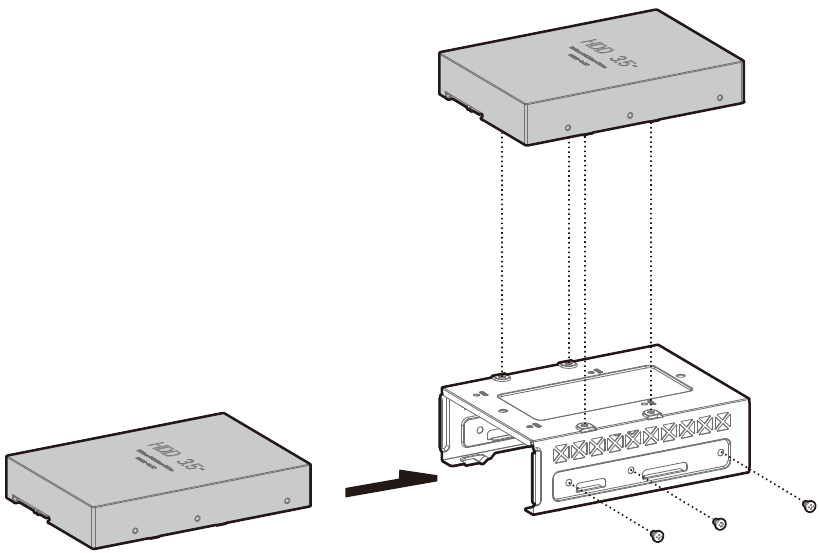

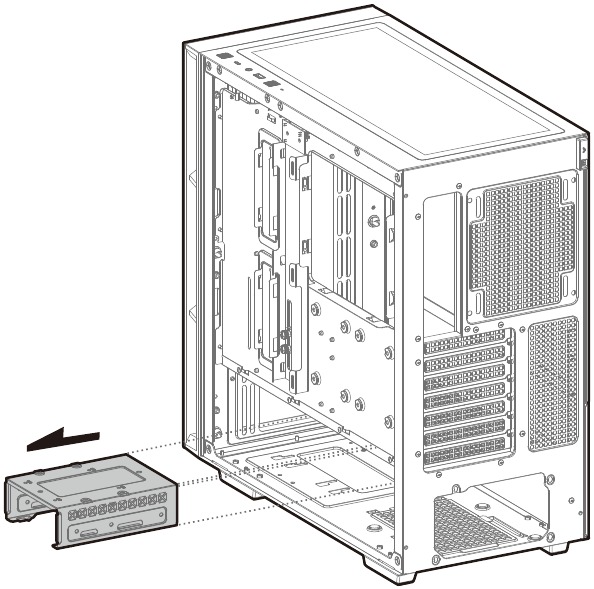

HDD's installeren

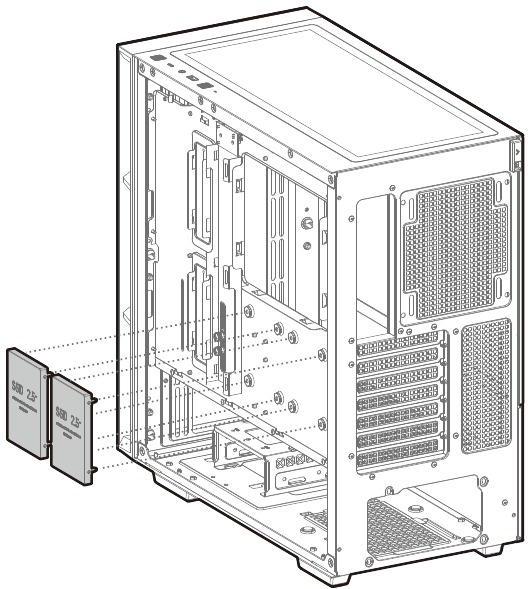

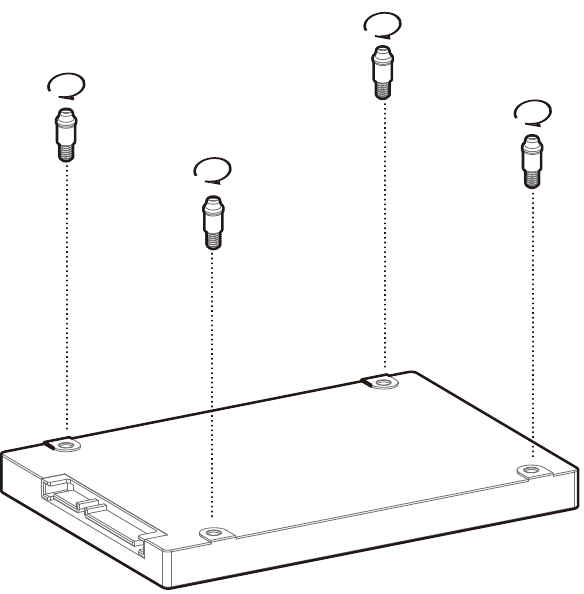

SSD's installeren

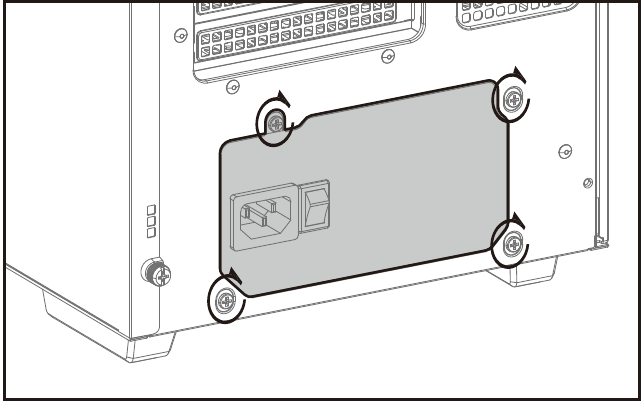

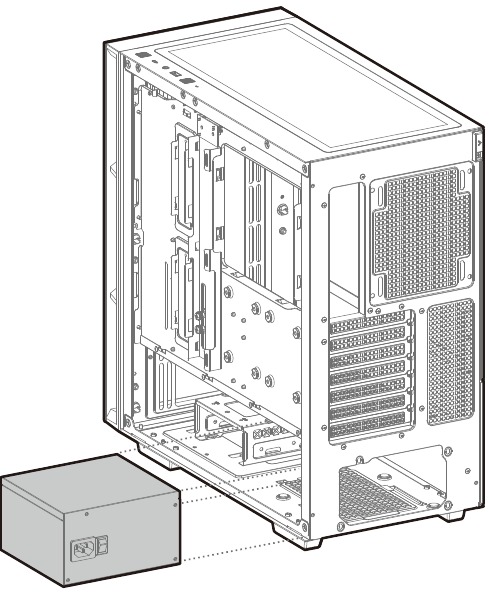

De voeding installeren

I/O-paneel Introductie

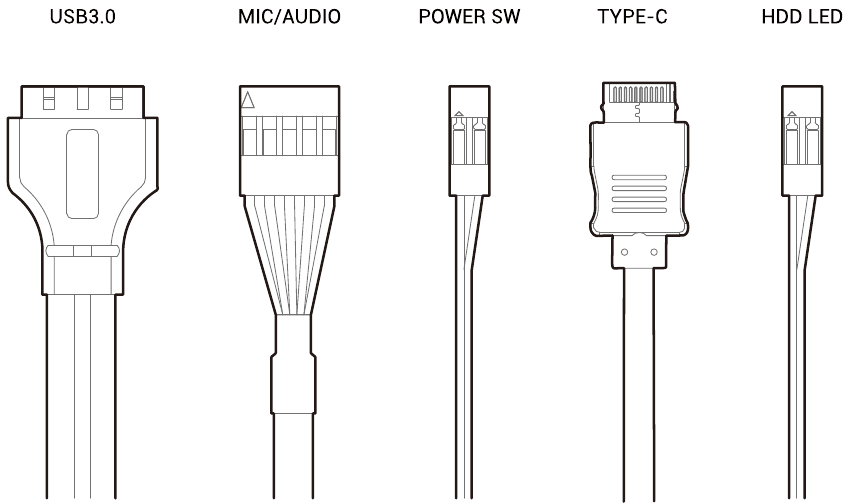

De voorste I/O-connectoren installeren

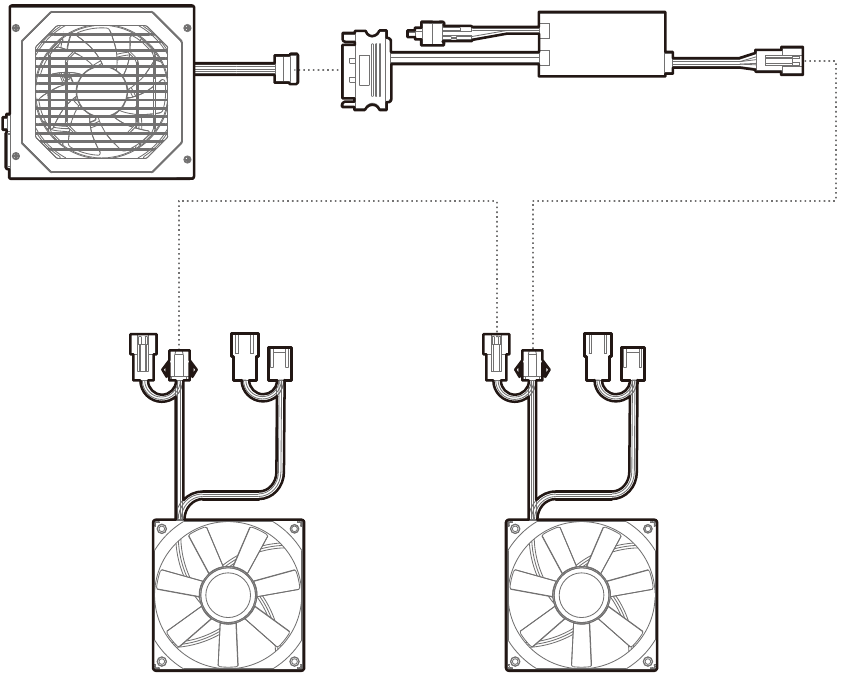

Handmatige RGB-bedrading

Alleen ter referentie, raadpleeg het echte product

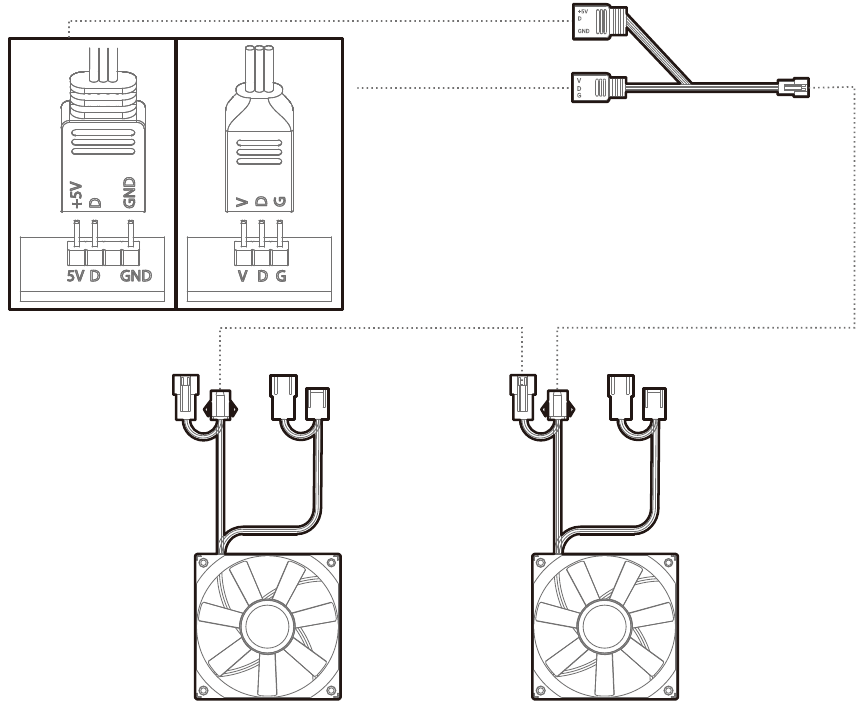

Moederbord RGB-synchronisatie

Alleen ter referentie, raadpleeg het echte product

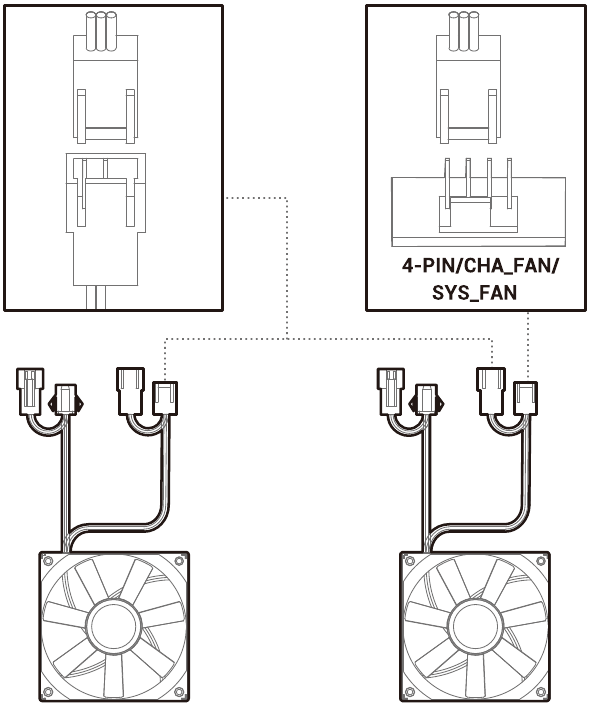

Bedrading van de ventilatorvoedingslijn

Alleen ter referentie, raadpleeg het echte product

Instructie van de monitor

ga naar onze website om de software te downloaden en meer te weten te komen over de instructie

DeepCool USA Inc.
11650 Mission Park Drive Suite 108., Rancho Cucamonga, CA 91730
Beijing DeepCool Industries Co., Ltd.
Building 10, No. 9 Dijin Road, Haidian District, Beijing 100095, China
Voor meer informatie, kijk op onze website: www.deepcool.com
