ECOVACS WINBOT W1 PRO, WG888-12 Handleiding

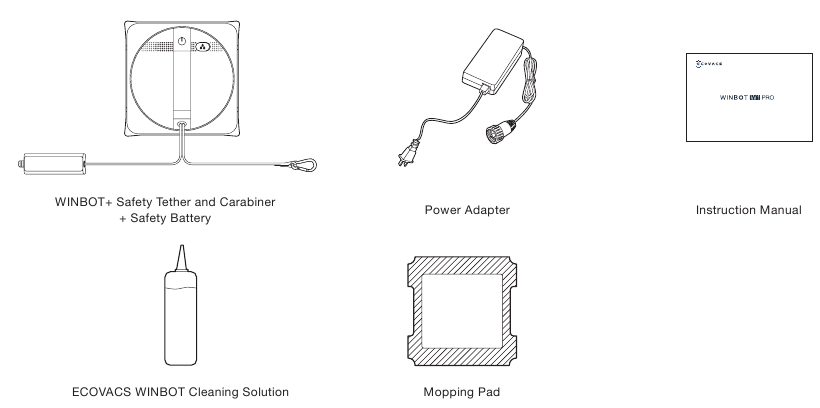

Inhoud van de verpakking

Opmerking: Afbeeldingen en illustraties dienen slechts ter referentie en kunnen afwijken van het uiterlijk van het daadwerkelijke product.

Het ontwerp en de specificaties van het product kunnen zonder kennisgeving worden gewijzigd.

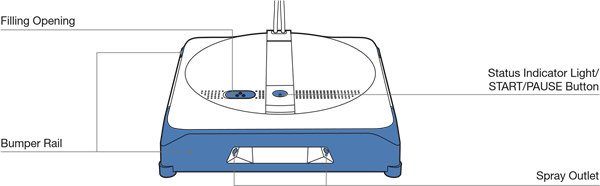

Productdiagram

WINBOT

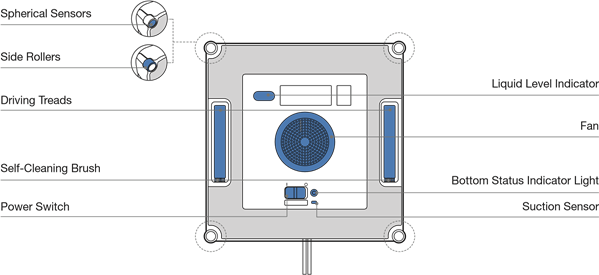

Onderaanzicht

Opmerkingen vóór het reinigen

Zorg ervoor dat de veiligheidslijn en karabijnhaak met WINBOT zijn verbonden vóór gebruik. (Standaard verbonden. Niet loskoppelen vóór het reinigen.)

Opmerking: Gebruik WINBOT niet op een raam met een frame dat smaller is dan 5 mm (0,2 inch).

Netwerkconfiguratie

Om van alle beschikbare functies te genieten, wordt aanbevolen om uw WINBOT te bedienen via de ECOVACS HOME App.

1. Drie reinigingsmodi
   Snelle reinigingsmodus: Zorg voor efficiënte raamreiniging
   Diepe reinigingsmodus: Realiseer allround reiniging
   Puntreinigingsmodus: Zeg vaarwel tegen hardnekkige vlekken
2. Handmatige afstandsbediening, terugkeer naar de hoek: Schakel tussen binnen- en buitenraam. Handmatige afstandsbediening, om hardnekkige vlekken te reinigen. Terugkeer naar de hoek, om WINBOT onmiddellijk naar de opgegeven hoek te laten terugkeren.
3. Automatische waterspray en handmatige watersprayAutomatische waterspray laat uw ramen standaard schoon achter. WINBOT ondersteunt ook handmatige waterspray.
4. Slimme herinnering voor het vervangen van verbruiksartikelen
   Nauwkeurige timingherinnering, voor een betere reinigingservaring.

Snel aan de slag

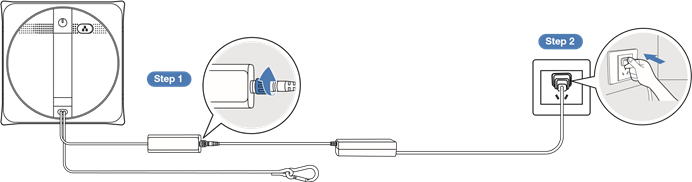

Sluit het WINBOT-snoer, de stroomadapter en de stekker aan
Zorg ervoor dat de batterij volledig is opgeladen voordat u deze gebruikt. De oplaadtijd is ongeveer 2 uur.
*Schakel de stroom niet uit wanneer WINBOT actief is, anders kan dit leiden tot het risico van vallen.

Sluit correct aan in de hierboven weergegeven volgorde. Onjuiste aansluiting kan leiden tot oplaadproblemen of schade aan de batterij.

Voorbereiding vóór gebruik
Vul het reservoir bij
Het wordt aanbevolen om te gebruiken met ECOVACS WINBOT Reinigingsoplossing. Het maximale volume van het reservoir is ongeveer 60 ml en kan ongeveer 60 minuten spuiten als het reservoir vol is.

Opmerking: Voeg geen gezuiverd water en gefilterd water toe.

Voeg niet te veel reinigingsoplossing toe om het reservoir te laten overlopen.

Het gebruik van andere reinigingsmiddelen kan een nadelig effect hebben op de reinigingsprestaties.

Als de reinigingsoplossing op is, kunt u tijdelijk kraanwater gebruiken. Het gebruik van de ECOVACS WINBOT Reinigingsoplossing kan betere reinigingsprestaties leveren.

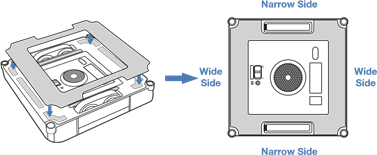

Installeer een dweilpad

1. Maak de dweilpad nat
   Maak de dweilpad vóór gebruik handmatig nat.

2. Draai de dweilpad uit
   Draai de dweilpad uit om het water eruit te wringen. Om de reinigingsprestaties te garanderen, wringt u hem zo veel mogelijk uit.

3. Plak de dweilpad vast
   Plak de dweilpad op het klittenband aan de onderkant van WINBOT en druk erop met uw handen om ervoor te zorgen dat de dweilpad stevig vastzit.


Maak de veiligheidslijn vast
Maak de veiligheidslijn op de juiste manier vast aan een stabiel object dat niet gemakkelijk kan worden verplaatst (bijv. tafelpoten, stoelpoten, bedpoten, bankpoten, gordijnroede, trapleuning, enz.) en vergrendel de karabijnhaak zoals hieronder wordt weergegeven.

Hang het touw op en wikkel het om de steun.

Open de karabijnhaak en bevestig deze aan het touw aan de andere kant.

Opmerking: Om de veiligheid te garanderen, moet u ervoor zorgen dat de karabijnhaak vóór gebruik is vastgemaakt. Het wordt aanbevolen om de veiligheidslijn met de karabijnhaak op een stevige en veilige metalen reling te bevestigen.

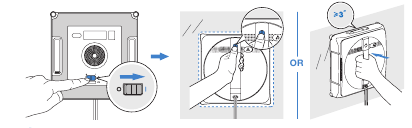

Start

1. Zet de aan/uit-schakelaar op "I ".
2. Bevestig aan het raam.

Methode 1: Druk kort op op WINBOT en bevestig deze vervolgens aan het glas.

Methode 2: Druk WINBOT 3 seconden of langer gelijkmatig op het glas om het stevig te bevestigen totdat u een gesproken melding hoort.

WINBOT begint met reinigen nadat deze succesvol aan het raam is bevestigd.

* Plak de WINBOT niet te dicht bij de rand bij het reinigen van het frameloze glas. Het wordt aanbevolen om meer dan 10 cm (3,94 inch) van de rand verwijderd te zijn.

* WINBOT kan alleen vlakke oppervlakken reinigen. Zorg ervoor dat de glasdikte niet minder is dan 3 mm (0,12 inch).

* Breng de ventilator na het inschakelen niet in de buurt van haar en andere kleine voorwerpen, om te voorkomen dat de ventilator wordt geblokkeerd.

Onderhoud tijdens het reinigen
Was of vervang de dweilpad meerdere keren voor zwaar vervuild glas en reinig de vier bolvormige sensoren op tijd.

Voltooien
Pauzeren Druk tijdens het reinigen op op WINBOT of pauzeer deze via de app.

WINBOT verwijderen
Wanneer het reinigen is voltooid, keert WINBOT terug naar de startpositie en piept. Houd 5 seconden of langer ingedrukt en verwijder deze nadat de ventilator is gestopt met werken.

Uitschakelen

WINBOT loskoppelen

Veiligheidslijn losmaken

Onderhoud

Reservoir
Leeg het reservoir
Giet de reinigingsoplossing uit het reservoir.

Dweilpad

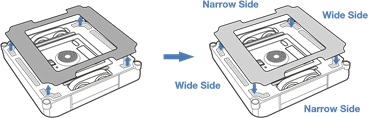

Vervang de dweilpad
Verwijder de vuile dweilpad van WINBOT en plaats er een schone nieuwe op. Druk vervolgens met uw handen op de dweilpad om ervoor te zorgen dat deze stevig vastzit. Zorg ervoor dat de dweilpad correct is bevestigd en bedek de bolvormige sensoren niet.

* Reinig het klittenband aan de onderkant van WINBOT met een schone borstel als het vuil is. Niet wassen met water om schade door water te voorkomen.

Was de dweilpad
Verwijder de dweilpad. Was het met kraanwater en wring het droog voor gebruik.

Opmerking: Wassen met kraanwater.
Regelmatig wassen van de dweilpad kan de levensduur verlengen. Als de dweilpad versleten is of niet meer precies in het bevestigingsgebied past, vervangt u deze door een nieuwe om optimale reinigingsprestaties te bereiken. Ontdek meer accessoires in de ECOVACS HOME App of op https://www.ecovacs.com/global.

Aandrijfprofielen

1. Zorg er vóór het onderhoud voor dat de aan/uit-schakelaar op "I" staat en dat de ventilator stopt met werken.


2. Inspecteer de aandrijfprofielen in de ECOVACS HOME App. Stop de aandrijfprofielen als u er vuil op ziet.

   Bolvormige sensoren

3. Na het onderhoud kunt u de dweilpad installeren om de reinigingstaak voort te zetten. Of zet de aan/uit-schakelaar op "O" om de taak te beëindigen.



* Nadat WINBOT een lage batterijspanning heeft gemeld, laadt u deze volledig op vóór gebruik en opslag om te voorkomen dat de levensduur van de batterij wordt verkort.

* Als WINBOT lange tijd niet wordt gebruikt, laadt u deze volledig op en schakelt u deze uit vóór opslag. Laad het elke zes maanden op om te voorkomen dat de batterij te ver ontladen raakt.

Statusindicatielampje

Lichteffect	Status
Statusindicatie geeft continu BLAUW weer.	WINBOT is volledig opgeladen.
	WINBOT heeft zichzelf succesvol aan het glas gehecht en is klaar om schoon te maken.
	WINBOT is aan het reinigen.
	WINBOT is gepauzeerd.
	De netwerkconfiguratie is voltooid.
Statusindicatie knippert langzaam BLAUW.	WINBOT is gepauzeerd en wordt opgeladen.
Statusindicatie knippert BLAUW.	WINBOT sproeit.
Statusindicatie stopt met BLAUW weergeven.	WINBOT bevindt zich in de slaapstand. Druk op om het te activeren.
	WINBOT is uitgeschakeld.
Statusindicatie geeft continu ROOD weer.	WINBOT heeft een lage batterijspanning. Verwijder het van het raam.
Statusindicatie knippert ROOD.	WINBOT heeft een probleem. Raadpleeg Probleemoplossing voor meer informatie.

Probleemoplossing

App-verbinding

Zorg er voor de verbinding voor dat WINBOT en de mobiele telefoon aan de volgende vereisten voldoen:

1. De Bluetooth van de mobiele telefoon is ingeschakeld.
2. De WINBOT-aan/uit-schakelaar is ingeschakeld en het indicatielampje brandt.
3. Koppel WINBOT in de ECOVACS HOME App in plaats van in de telefooninstellingen.
4. Co-frequentie-interferentie kan optreden tussen Bluetooth en wifi. Het wordt aanbevolen om WINBOT dicht bij de mobiele telefoon en op afstand van de wifi-router te houden tijdens het koppelen.
5. Als de verbinding is mislukt, probeer dan andere Bluetooth-apparaten los te koppelen, zorg ervoor dat WINBOT niet is verbonden met andere mobiele telefoons en probeer het opnieuw.
6. Bluetooth kan worden verbroken als WINBOT te ver van de telefoon is verwijderd. Probeer opnieuw verbinding te maken op korte afstand.
7. Voor het gebruik van WINBOT moet u de ECOVACS HOME App toegang geven tot de locatie, Bluetooth en mobiele telefoonopslag.

Als de problemen aanhouden na het proberen van de bovenstaande methoden, neem dan contact op met de klantenservice.

Technische specificaties

WINBOT Model	WG888-12
Nominale invoer	24 V 4 A	Nominaal vermogen	75 W
Frequentie	2402-2480 MHz
Vermogen uit/stand-by stand	Minder dan 0,50 W
Stroomadapter: BLJ96W240400P-V
Invoer: 230 V 50 Hz 2 A		Uitvoer: 24 V 4 A 96 W

Het uitgangsvermogen van de draadloze module is minder dan 100 mW.

Opmerking: Technische en ontwerp specificaties kunnen worden gewijzigd voor continue productverbetering.

Belangrijke veiligheidsinstructies

Bij het gebruik van een elektrisch apparaat moeten altijd basisvoorzorgsmaatregelen worden genomen, waaronder de volgende:

LEES ALLE INSTRUCTIES VOOR GEBRUIK VAN DIT APPARAAT. BEWAAR DEZE INSTRUCTIES

1. Dit apparaat kan worden gebruikt door personen met verminderde fysieke, zintuiglijke of mentale capaciteiten of gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de bijbehorende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Het apparaat mag niet worden gebruikt als het is gevallen, als er zichtbare tekenen van schade zijn of als het lekt. Houd het apparaat buiten bereik van kinderen wanneer het is ingeschakeld.
2. Gebruik en laad het apparaat niet op in extreem warme of koude omgevingen (onder 0˚C/32˚F of boven 40˚C/104˚F, boven 85% luchtvochtigheid), omdat dit de levensduur van de batterij kan beïnvloeden.
3. Het apparaat kan worden gebruikt om ramen aan de buitenkant schoon te maken als het correct is vastgemaakt aan een veilige positie met de Carabiner, de wind stil is en het niet regent of sneeuwt.
4. Gebruik voor gebruik de Carabiner om de veiligheidslijn aan een sterke binnentrapleuning te vergrendelen en zorg ervoor dat WINBOT er stevig aan vastzit.
5. Laat het apparaat niet onbeheerd achter tijdens gebruik. Om lichamelijk letsel of schade aan eigendommen als gevolg van het per ongeluk vallen van het apparaat te voorkomen, moet u ervoor zorgen dat er geen mensen, dieren of waardevolle, breekbare voorwerpen onder het werkgebied van WINBOT staan.
6. Gebruik het apparaat niet bij storm of windkracht 10, of in gebieden waar de hoogte meer dan 2000 meter (6562 voet) bedraagt.
7. Zorg ervoor dat het apparaat is aangesloten tijdens het schoonmaken. Het apparaat heeft een veiligheidsbatterij die tijdens gebruik wordt opgeladen. De veiligheidsbatterij voedt het apparaat als het wordt losgekoppeld of de stroom uitvalt.
8. Laat het apparaat niet onbeheerd achter wanneer het is aangesloten.
9. Uitsluitend voor huishoudelijk gebruik (inclusief ramen aan de buitenkant). Gebruik het apparaat niet in commerciële of industriële omgevingen.
10. Niet gebruiken op gebroken of oneffen glas, zoals glas met statische stickers, reclameposters of verhoogde patronen, om te voorkomen dat het glas breekt of het apparaat valt. Niet gebruiken op oppervlakken met openingen, zoals een stuk glas met openingen of gaten, of twee stukken aangrenzend, frameloos glas met een opening ertussen, om te voorkomen dat het apparaat valt als gevolg van een slechte bevestiging.
11. Gebruik alleen accessoires die worden aanbevolen of geleverd door de fabrikant. Gebruik alleen de voedingsadapter die door de fabrikant is geleverd.
12. Zorg ervoor dat uw voedingsspanning overeenkomt met de voedingsspanning die op de voedingsadapter staat vermeld.
13. Gebruik het apparaat niet op een glazen frame met een frame dat kleiner is dan 5 mm (0,2 inch).
14. Niet gebruiken op glas dat minder dan 3 mm (0,12 inch) dik is of spiegels die minder dan 4 mm (0,16 inch) dik zijn.
15. Niet gebruiken op glas of spiegels met een handgreephoogte van 70~105 mm (2,76~4,13 inch).
16. Gebruik het apparaat niet op vette ramen.
17. Bij gebruik in een omgeving met een hoge luchtvochtigheid worden de schoonmaakprestaties beïnvloed.
18. Bewaar het apparaat uit de buurt van hitte en brandbare materialen.
19. Gebruik het apparaat bij regenachtig weer niet op het raam aan de buitenkant om het risico op schade aan het apparaat of vallen te voorkomen.
20. Gebruik het apparaat niet als het niet stevig aan het glas is bevestigd of zichtbare tekenen van schade vertoont.
21. Om het risico op elektrische schokken te verminderen, mag u het apparaat niet in water of een andere vloeistof plaatsen. Plaats of bewaar het apparaat niet waar het kan vallen of in een badkuip of gootsteen kan worden getrokken.
22. Raak de stekker niet aan met natte handen.
23. Plaats het apparaat tijdens het opladen niet op andere elektrische apparaten en houd het uit de buurt van vuur en vloeistoffen.
24. Zorg ervoor dat u het netsnoer niet beschadigt. Trek of draag het apparaat niet aan het netsnoer, gebruik het netsnoer niet als handgreep, sluit geen raam op het netsnoer en plaats geen zware gewichten op het netsnoer. Houd het netsnoer uit de buurt van hete oppervlakken.
25. Niet gebruiken met een beschadigd netsnoer of stopcontact. Gebruik het apparaat niet als het niet goed werkt, is gevallen, beschadigd of in contact is geweest met water. Het moet worden gerepareerd door de fabrikant of zijn servicevertegenwoordiger om gevaar te voorkomen.
26. Als het voedingssnoer beschadigd is, moet het worden vervangen door de fabrikant of zijn servicevertegenwoordiger om gevaar te voorkomen.
27. De stekker moet uit het stopcontact worden gehaald voordat het apparaat wordt schoongemaakt of onderhouden. Trek de voedingsadapter niet uit het stopcontact door aan het netsnoer te trekken.
28. De veiligheidsbatterij moet worden vervangen door de fabrikant of zijn servicevertegenwoordiger om gevaar te voorkomen.
29. De veiligheidsbatterij moet worden verwijderd en weggegooid volgens de lokale wet- en regelgeving voordat het apparaat wordt weggegooid.
30. Het apparaat moet worden losgekoppeld van het stopcontact voordat de batterij wordt verwijderd voor het weggooien van het apparaat.
31. Gooi gebruikte batterijen weg volgens de lokale wet- en regelgeving.
32. Verbrand het apparaat niet, zelfs niet als het ernstig beschadigd is. De batterij kan in brand exploderen.
33. Het apparaat moet worden gebruikt in overeenstemming met de aanwijzingen in deze handleiding. Het bedrijf kan niet aansprakelijk worden gesteld voor schade of letsel veroorzaakt door onjuist gebruik.
34.
    Gebruik voor het opladen van de batterij alleen de afneembare voedingseenheid BLJ96W240400P-V die bij dit apparaat is geleverd.
35. De robot bevat batterijen die alleen door vakbekwaam personeel kunnen worden vervangen.
36. De stekker en de voedingsadapter moeten binnenshuis worden gebruikt.

Om te voldoen aan de vereisten voor RF-blootstelling, moet een scheidingsafstand van 20 cm of meer worden aangehouden tussen dit apparaat en personen tijdens de werking van het apparaat.

Om naleving te waarborgen, worden werkzaamheden dichterbij dan deze afstand niet aanbevolen. De antenne die voor deze zender wordt gebruikt, mag niet samen met een andere antenne of zender worden geplaatst.

	Class II
	Short-circuit-proof safety isolating transformer
	Switch mode power supply
	For indoor use only
	Direct current
	Alternating current
