Huawei LUNA2000-5-S0, LUNA2000-30-S0 handleiding

Productoverzicht

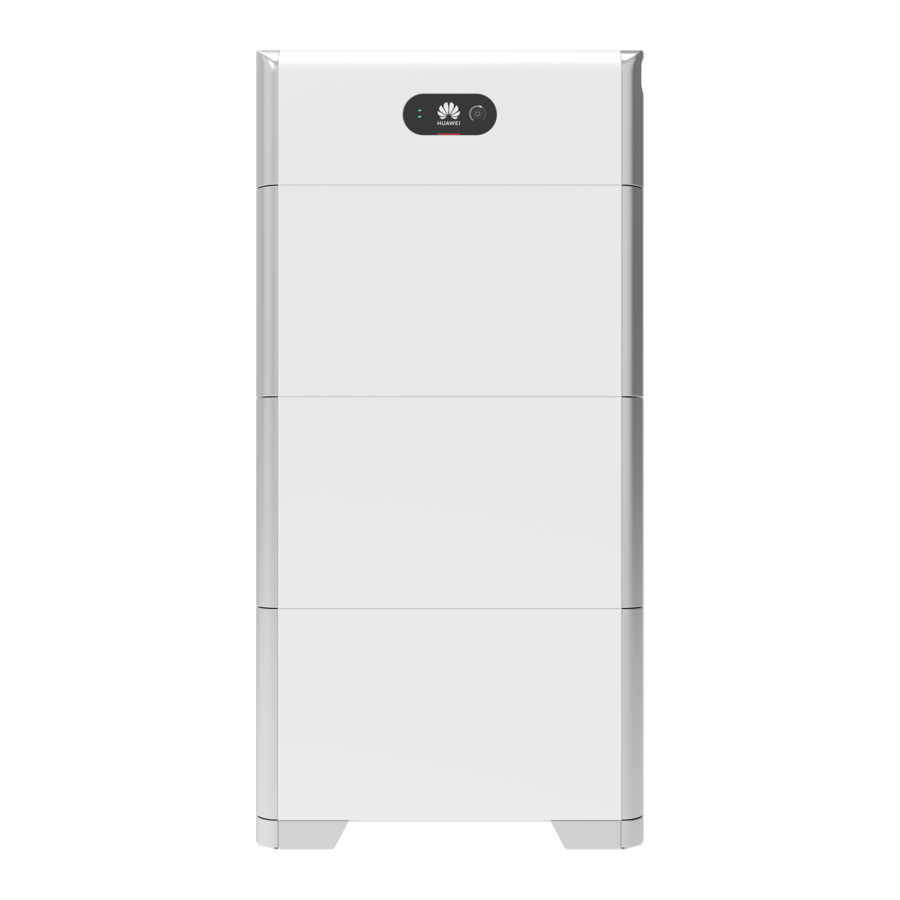

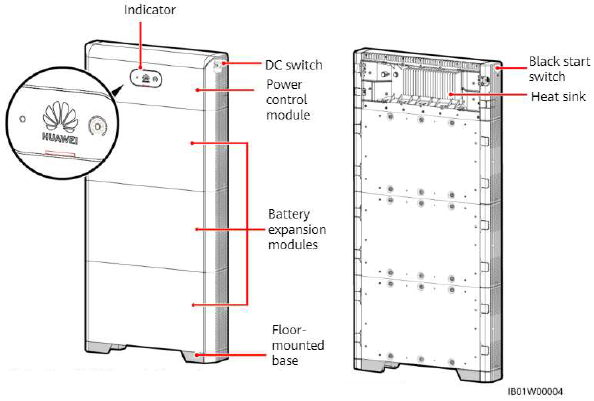

Uiterlijk van de LUNA2000-batterij
De LUNA2000-batterij is van toepassing op de netgekoppelde of off-grid systemen van residentiële PV-installaties op daken. Hij kan elektrische energie opslaan en vrijgeven op basis van servicevereisten.
Uiterlijk van de batterij
Opmerking: Het model van 15 kWh wordt als voorbeeld gebruikt.

Module voor vermogensregeling en batterij-uitbreidingsmodules
De LUNA2000-batterij bestaat uit een module voor vermogensregeling en batterij-uitbreidingsmodules. De module voor vermogensregeling is 5 kW en een batterij-uitbreidingsmodule heeft een standaardcapaciteit van 5 kWh

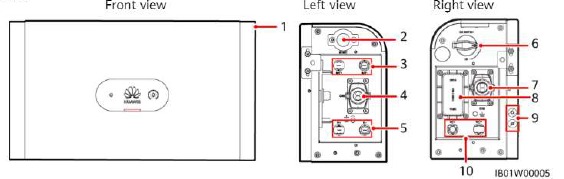

Module voor vermogensregeling en batterij-uitbreidingsmodules - Deel 1

  1. Module voor vermogensregeling (DCDC)
  2. Black start-schakelaar
  3. Batterijaansluitingen (BAT+/BAT-)
  4. COM-poort (COM)
  5. Batterijcascaderingsaansluitingen (B+/B—)
  6. DC-schakelaar (DC SWITCH)
  7. COM-poort (COM)
  8. Zekeringspunt
  9. Aarde
  10. Batterijaansluitingen (BAT+/BAT-)

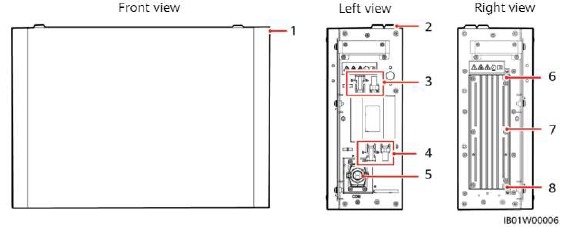

Module voor vermogensregeling en batterij-uitbreidingsmodules - Deel 2

  1. Batterij-uitbreidingsmodule
  2. Baas voor uitlijning
  3. Batterijcascaderingsaansluitingen (B+/B—)
  4. Batterijcascaderingsaansluitingen (B+/B-)
  5. COM-poort (COM)
  6. Aardingspunt
  7. Koellichaam
  8. Aardingspunt

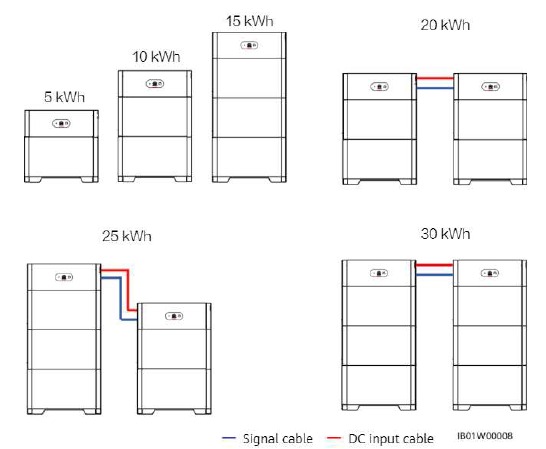

Beschrijving van de batterijcapaciteit
De batterij ondersteunt vermogens- en capaciteitsuitbreiding. Twee modules voor vermogensregeling kunnen parallel worden aangesloten. Eén module voor vermogensregeling ondersteunt maximaal drie batterij-uitbreidingsmodules.
Beschrijving van de batterijcapaciteit

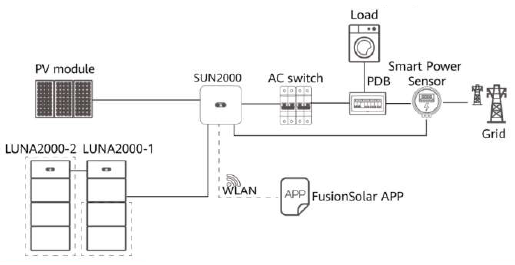

Residentieel PV-systeem op het dak voor netaansluiting
Het residentiële PV-systeem op het dak voor netaansluiting bestaat over het algemeen uit de PV-module, LUNA2000-batterij, netgekoppelde omvormer, beheersysteem, AC-schakelaar en stroomverdeelkast (PDB).
Residentieel PV-systeem op het dak voor netaansluiting
Opmerking: Gestippelde vakken geven optionele componenten aan.

Apparaatinstallatie

Installatievereisten

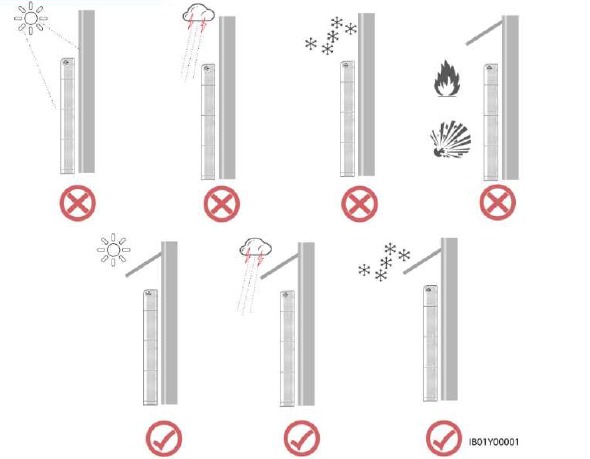

Installatieomgeving
Installatieomgeving

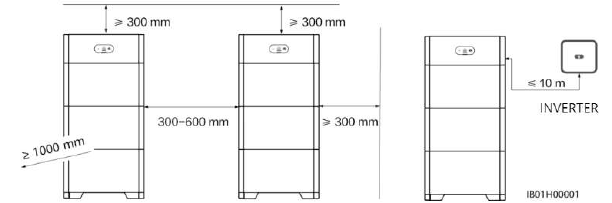

Installatieruimte
Installatieruimte

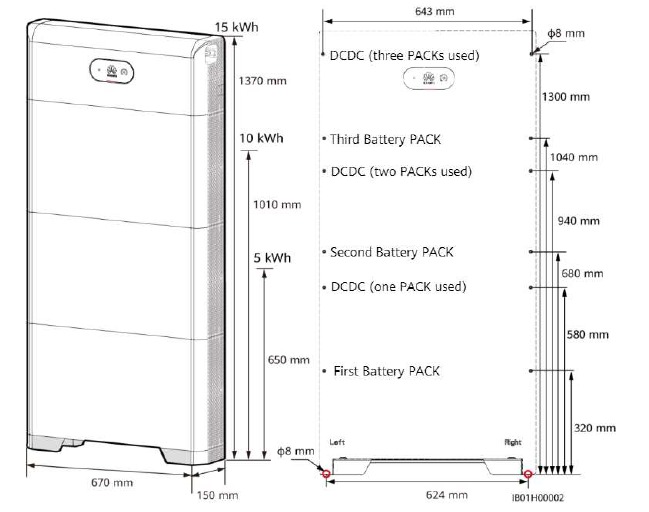

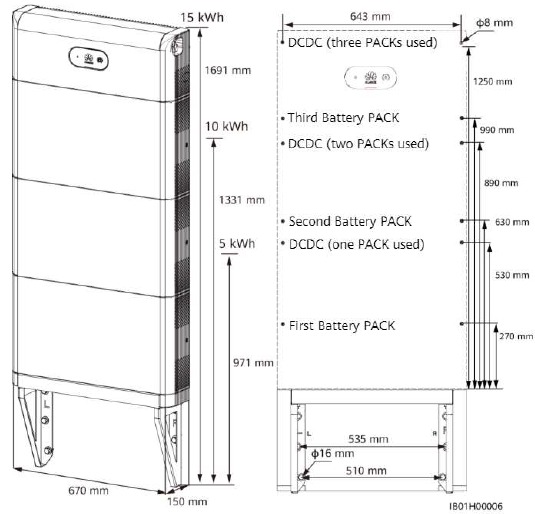

Afmetingen van de montagegaten
Afmetingen van de montagegaten

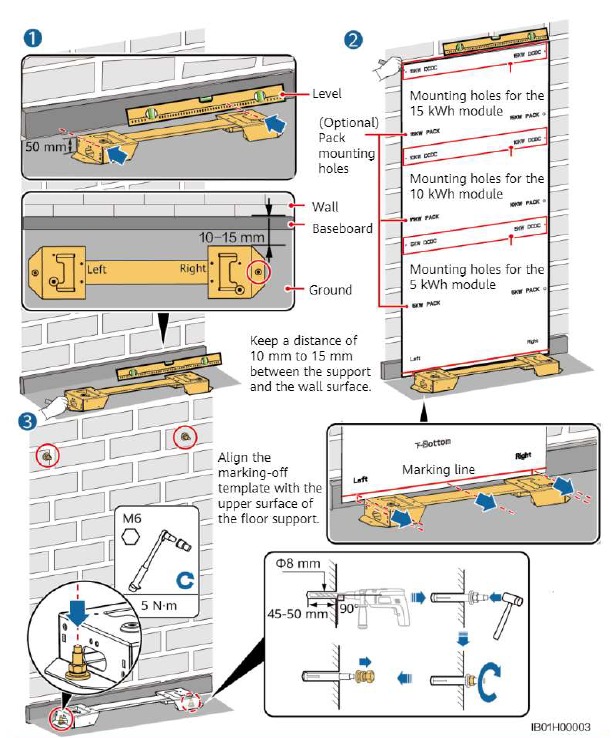

De vloersteun installeren

Vermijd het boren van gaten in de waterleidingen en kabels die in de muur zijn begraven.
De vloersteun installeren

informatieOPMERKING

  • De M6x60-expansiebouten die bij de batterij worden geleverd, worden voornamelijk gebruikt voor massieve betonnen muren en betonnen vloeren. Als andere soorten muren en vloeren worden gebruikt, moet u ervoor zorgen dat de muren en vloeren voldoen aan de vereisten voor het draagvermogen (één batterij-uitbreidingsmodule weegt 50 kg) en zelf de bouten selecteren.
  • De module voor vermogensregeling (DCDC) moet aan de muur worden bevestigd. Als het apparaat wordt geïnstalleerd in een gebied dat gevoelig is voor aardbevingen of trillingen, kunt u de montagegaten van de batterijmodule markeren en gaten boren om in stap 2 expansiebouten te installeren.

Batterij-uitbreidingsmodules installeren

  1. Installeer de batterij-uitbreidingsmodules en de module voor vermogensregeling op de steun.
    LET OP
  • Het volgende beschrijft hoe u de batterij-uitbreidingsmodules voor een model van 15 kWh installeert.
  • De installatie van batterij-uitbreidingsmodules voor modellen van 5 kWh en 10 kWh is hetzelfde. Er wordt één batterij-uitbreidingsmodule geïnstalleerd voor een model van 5 kWh en er worden twee batterij-uitbreidingsmodules geïnstalleerd voor een model van 10 kWh.

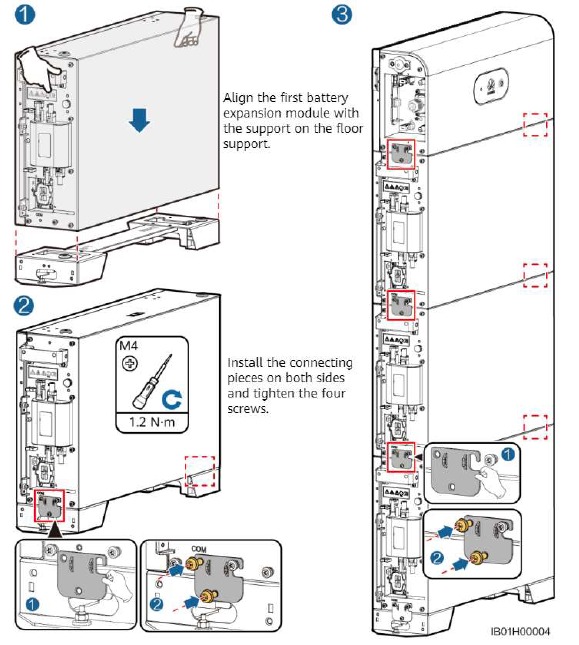

    Batterij-uitbreidingsmodules installeren - Stap 1
    Installeer de resterende batterijmodules en de vermogensmodule van onder naar boven. Nadat u een module hebt geïnstalleerd, bevestigt u de linker- en rechterverbindingsstukken en installeert u de volgende module.
  1. Zet de module voor vermogensregeling aan de muur vast.

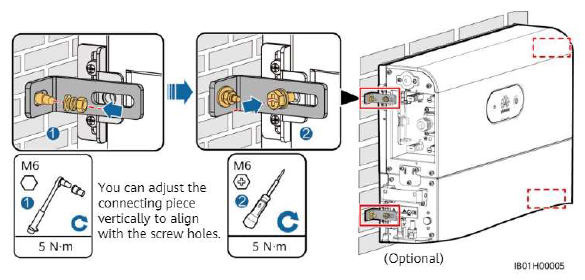

    Batterij-uitbreidingsmodules installeren - Stap 2
  1. (Optioneel) Zet de batterij-uitbreidingsmodules aan de muur vast door te verwijzen naar stap 2.

Wandmontage
Afmetingen van de montagegaten
Afmetingen van de montagegaten

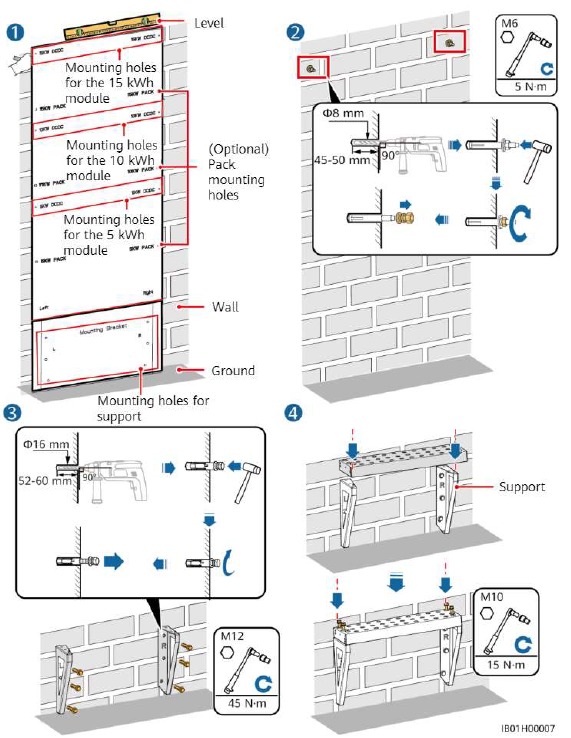

De steun installeren voor wandmontage
informatieOPMERKING
Voor vloermontage is de basis 50 mm hoog. Als niet aan de waterdichtingsvereisten kan worden voldaan, kan de batterij aan een muur worden geïnstalleerd. De montagesets moeten afzonderlijk worden aangeschaft. Zorg er bij wand- en vloermontage voor dat het draagvermogen aan de vereisten voldoet (één batterij-uitbreidingsmodule weegt 50 kg).

De steun installeren voor wandmontage

Interne elektrische aansluitingen van de batterij

LET OP

  • Sluit kabels aan in overeenstemming met de lokale installatiewetten en -voorschriften.
  • Voordat u kabels aansluit, moet u ervoor zorgen dat de DC-schakelaar op de batterij en alle schakelaars die op de batterij zijn aangesloten, op OFF zijn gezet. Anders kan de hoge spanning van de batterij leiden tot elektrische schokken.

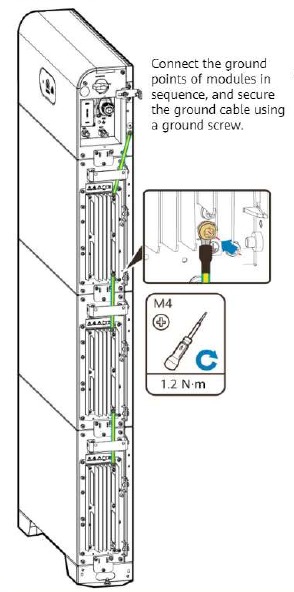

Een interne aardingskabel installeren

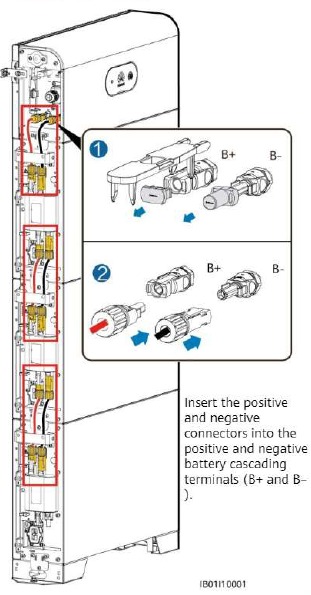

Interne DC-aansluitingen installeren
Interne DC-aansluitingen installeren

informatieOPMERKING

  • Interne elektrische kabels worden bij de batterij geleverd, zie de paklijst in de verpakking.
  • De Amphenol-aansluiting wordt gebruikt als DC-aansluiting tussen de module voor vermogensregeling en de batterij-uitbreidingsmodules.

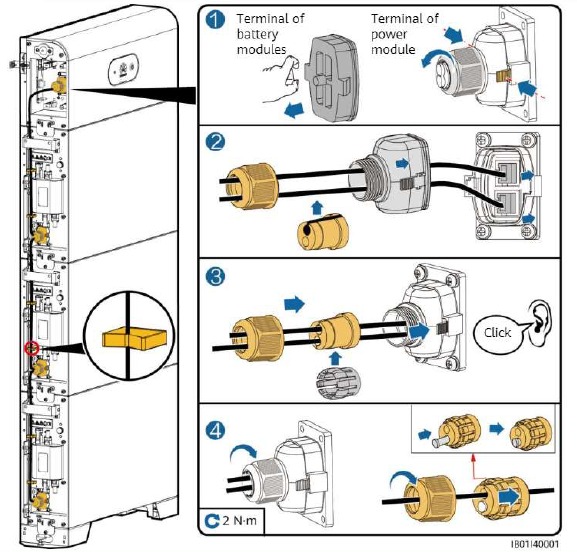

Interne signaalkabels aansluiten
Interne signaalkabels aansluiten

LET OP

  • Wanneer een communicatieaansluiting is aangesloten op een enkele netwerkkabel, moet een waterdichte rubberen plug worden geïnstalleerd.
  • Nadat u de aansluitingsmantel in de COM-poort hebt gestoken, schudt u de aansluitingsmantel van links naar rechts en trekt u deze terug om er zeker van te zijn dat deze goed is geïnstalleerd, en draait u de moer vast (zorg ervoor dat de rubberen plug stevig is samengedrukt). Anders wordt de waterdichte prestatie beïnvloed.

Externe elektrische aansluitingen van de batterij

Kabels voorbereiden
LET OP

  • Sluit kabels aan in overeenstemming met de lokale installatiewetten en -voorschriften.
  • Voordat u kabels aansluit, moet u ervoor zorgen dat de DC-schakelaar op de batterij en alle schakelaars die op de batterij zijn aangesloten op OFF zijn ingesteld. Anders kan de hoogspanning van de batterij elektrische schokken veroorzaken.

LET OP
De DC-ingangsvermogenkabel en de signaalkabel tussen de batterij en de omvormer mogen niet langer zijn dan 10 m.

Bereid kabels voor op basis van de vereisten van de locatie.

Nr. Kabel Type Doorsnede bereik van de geleider Buitendiameter
1 Aardingskabel Enkeladerige koperkernkabel voor buitengebruik 10 mm 2
2 DC-ingangsvermogenkabel (omvormer naar batterij en batterij naar batterij) Gangbare PV-kabel voor buitengebruik in de industrie 2 mm 5,5-9 mm
3 Signaalkabel (omvormer naar batterij en batterij naar batterij) Afgeschermde twisted pair-kabel voor buitengebruik (8 aders) 0,20-0,35 mm 2 6,2-7 mm

Kabels uit het kabelgat leiden

LET OP
Voordat u externe kabels aansluit, leidt u de kabels door het kabelgat om loskoppelen na de installatie te voorkomen.

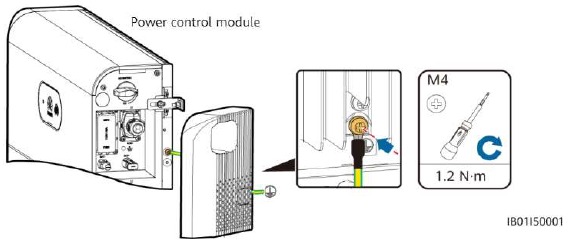

Een aardingskabel installeren
informatieOPMERKING

  • Aarding een aardingspunt van de stroomregelmodule.
  • Breng na het aansluiten van de aardingskabel silicagel of verf aan rond de aardingsklem.
    Een aardingskabel installeren

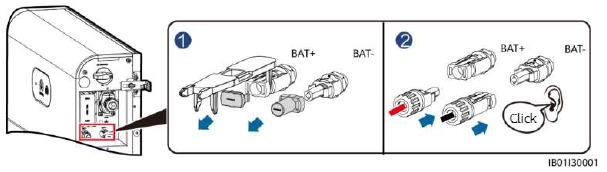

DC-ingangsvermogenkabels installeren
LET OP

  1. Het wordt aangeraden om de batterijklemmen (BAT+ en BAT-) aan de schakelaarzijde aan te sluiten op de omvormer en de andere kant aan te sluiten op de gecascadeerde batterij.
  2. De batterijklemmen gebruiken de positieve en negatieve metalen klemmen en DC-connectoren van Staubli MC4 die bij de zonne-omvormer worden geleverd. Het gebruik van incompatibele positieve en negatieve metalen klemmen en DC-connectoren kan ernstige gevolgen hebben. De veroorzaakte schade aan het apparaat valt niet onder de garantie.

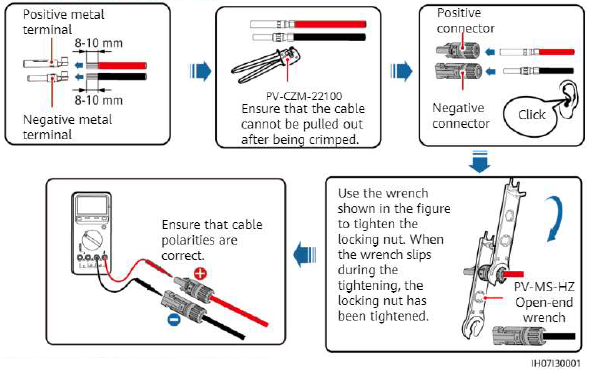

DC-connectoren monteren
DC-connectoren monteren

DC-ingangsvermogenkabels installeren

Gebruik speciale geïsoleerde gereedschappen om kabels aan te sluiten. Zorg ervoor dat de batterijkabels met de juiste polariteit zijn aangesloten. Als de batterijkabels omgekeerd zijn aangesloten, kan de batterij beschadigd raken.
DC-ingangsvermogenkabels installeren

Een signaalkabel installeren
LET OP

  • Wanneer u een signaalkabel aanlegt, scheid deze dan van stroomkabels en houd hem uit de buurt van sterke interferentiebronnen om communicatieonderbreking te voorkomen.
  • Zorg ervoor dat de beschermingslaag van de kabel zich in de connector bevindt, dat overtollige kernaders worden afgesneden van de beschermingslaag, dat de blootliggende kernader volledig in het kabelgat is gestoken en dat de kabel stevig is aangesloten.
  • Gebruik een plug om het stationaire kabelgat met de waterdichte rubberen ring te blokkeren en draai vervolgens de borgkap vast.
  • Als er meerdere signaalkabels moeten worden aangesloten, zorg er dan voor dat de buitendiameters van de signaalkabels hetzelfde zijn.

COM-poortpindefinities
De COM-poortdefinities aan beide zijden van de stroomregelmodule zijn hetzelfde. Het wordt aanbevolen om de COM-poort aan de schakelaarzijde aan te sluiten op de omvormer en de COM-poort aan de andere kant aan te sluiten op de gecascadeerde batterij.

informatieOPMERKING
De communicatieklemmen aan de omvormerzijde moeten worden aangesloten op RS485+\RS485-, EN+\EN- en PE. De communicatieklemmen aan de cascadezijde moeten worden aangesloten op RS485+\RS485-, EN+\EN-, CANH\CANL en PE.

Nr. Label Definitie Beschrijving
1 PE Aardingspunt op de afschermingslaag Aardingspunt op de afschermingslaag
2 Enable- Enable signaal GND Sluit aan op het enable signaal GND van de omvormer.
3 Enable Enable signaal+ Sluit aan op het enable signaal van de omvormer.
4 485A1 RS485A, RS485 differentieel signaal+ Sluit aan op de RS485-signaalpoort van de omvormer.
5 485A2 RS485A, RS485 differentieel signaal+
6 48581 RS485B, RS485 differentieel signaal— Sluit aan op de RS485-signaalpoort van de omvormer.
7 48582 RS485B, RS485 differentieel signaal-
8 CANL Uitgebreide CAN-buspoort Wordt gebruikt voor signaalkabelcascadering in batterijcascaderingsscenario's.
9 CANH Uitgebreide CAN-buspoort Wordt gebruikt voor signaalkabelcascadering in batterijcascaderingsscenario's.
10 PE Aardingspunt op de afschermingslaag Aardingspunt op de afschermingslaag

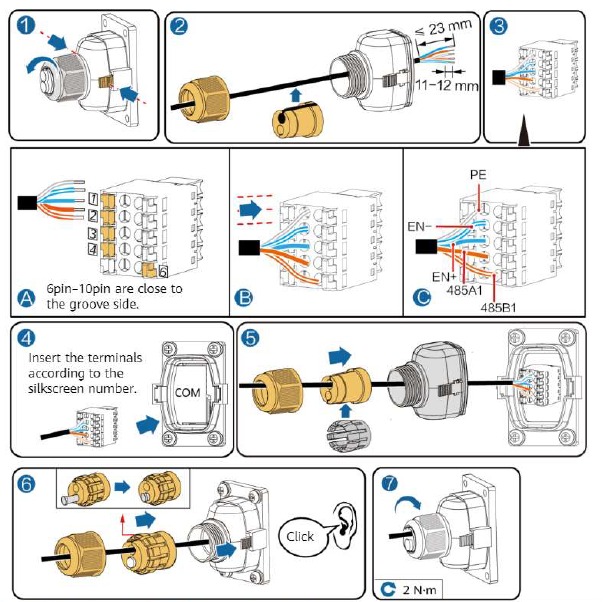

De communicatieklem aansluiten op de omvormer
De communicatieklem aansluiten op de omvormer

(Optioneel) Kabelverbindingen in cascaderingsscenario's

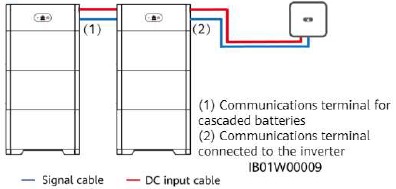

Cascaderingnetwerk
Cascaderingnetwerk

Cascadering DC-ingangsaansluiting
Bereid DC-connectoren voor en sluit DC-batterijcascaderingsklemmen (BAT+ en BAT-) aan voor gecascadeerde batterijen. Zie voor meer informatie paragraaf 4.4 "DC-ingangsvermogenkabels installeren".

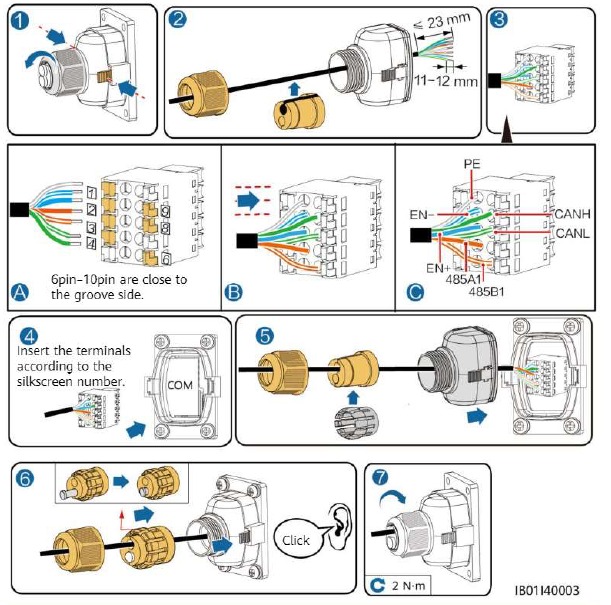

De communicatieklem aansluiten voor gecascadeerde batterijen
De communicatieklem aansluiten voor gecascadeerde batterijen

LET OP

  • Wanneer een communicatieklem is aangesloten op een enkele netwerkkabel, moet er een waterdichte rubberen plug worden geïnstalleerd.
  • Nadat u de klembehuizing in de COM-poort hebt gestoken, schudt u de klembehuizing van links naar rechts en trekt u deze terug om er zeker van te zijn dat deze stevig is geïnstalleerd en draait u de moer vast (zorg ervoor dat de rubberen plug goed is samengedrukt). Anders wordt de waterdichte prestatie beïnvloed

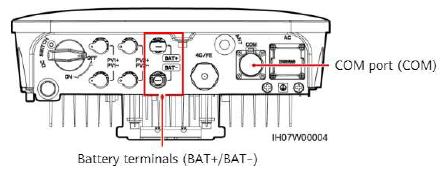

Kabels aansluiten op de omvormer
SUN2000-(2KTL-6KTL)-L1

Kabels aansluiten op de omvormer - Stap 1

COM-poortpindefinities

Nr. Label Definitie Beschrijving
3 485 82 RS485B, RS485 differentieel signaal- Wordt gebruikt voor het aansluiten op de RS485-signaalpoorten van
de batterij.
4 485 A2 RS485A, RS485 differentieel signaal+
5 GND GND Wordt gebruikt voor het aansluiten op GND van het enable signaal
6 EN+ Enable signaal+ Wordt gebruikt voor het aansluiten op het enable signaal van de batterij.

SUN2000-(3KTL-12KTL)-M1

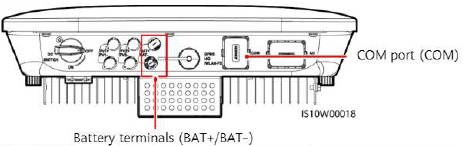

Kabels aansluiten op de omvormer - Stap 2

COM-poortpindefinities

Nr. Label Definitie Beschrijving
7 485A2 RS485A, RS485 differentieel signaal+ Wordt gebruikt voor het aansluiten op de RS485-signaalpoorten van de batterij.
9 48532 RS485B, RS485 differentieel signaal-
11 EN Enable signaal+ Wordt gebruikt voor het aansluiten op het enable signaal van de batterij.
13 GND GND Wordt gebruikt voor het aansluiten op GND van het enable signaal.

De installatie verifiëren

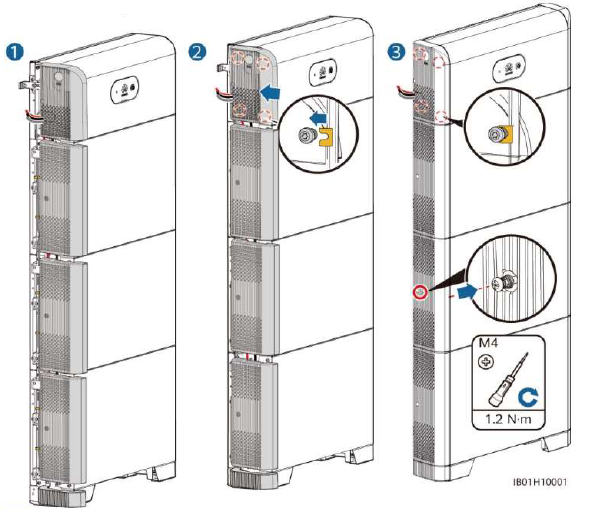

De afdekking installeren
Nadat de elektrische aansluitingen zijn voltooid, controleert u of de kabels correct en stevig zijn aangesloten, installeert u de externe beschermkap en zet u deze vast met schroeven.
De afdekking installeren

De installatie verifiëren

Nr. Acceptatiecriterium
1 De batterij is correct en veilig geïnstalleerd.
2 De kabels zijn correct aangelegd zoals vereist door de klant.
3 Kabelbinders zijn gelijkmatig vastgemaakt en er zijn geen bramen.
4 De aardingskabel is correct en veilig aangesloten.
5 De batterijschakelaar en alle schakelaars die op de batterij zijn aangesloten, staan ​​op OFF.
6 De DC-ingangsvermogenkabels en signaalkabels zijn correct en stevig aangesloten.
7 Stationaire klemmen en poorten zijn vergrendeld met waterdichte doppen.
8 De installatieruimte is geschikt en de installatieomgeving is schoon en opgeruimd.

Power-On Commissioning

De batterijvoeding aansluiten
LET OP

  • Schakel de LUNA2000 binnen 24 uur na het uitpakken in. De stroomuitvaltijd mag niet langer zijn dan 24 uur tijdens onderhoud.
  • Nadat u de batterijschakelaar hebt ingeschakeld, schakelt u de omvormer in. Raadpleeg de snelgids voor het bijbehorende omvormermodel voor meer informatie over het inschakelen van de omvormer.
  • Als er geen PV-module is geconfigureerd, drukt u op de zwarte startknop.

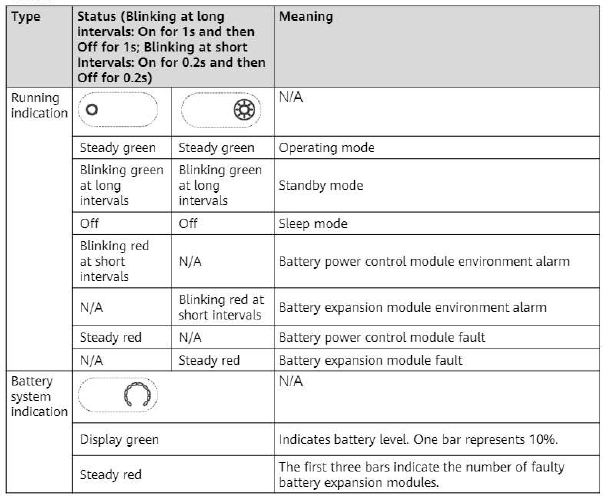

Schakel de DC-schakelaar op de batterij in. Nadat de batterij voor de eerste keer is geïnstalleerd en ingeschakeld, knippert de ring-LED gedurende drie cirkels. Observeer de batterij-indicator om de bedrijfsstatus te controleren.

Batterij-implementatie
Download en installeer de FusionSoIarapp van de nieuwste versie door te verwijzen naar de snelgids voor het bijbehorende omvormermodel of de FusionSolar App Quick Guide. Registreer u als installateur en maak een PV-installatie of eigenaar aan (sla deze stap over als er al een account bestaat). U kunt de FusionSolar App Quick Guide verkrijgen door de QR-code te scannen.

(Optioneel) De omvormer en Smart Dongle upgraden
Wanneer de app verbinding maakt met de omvormer, wordt er een bericht weergegeven waarin u wordt gevraagd de omvormerversie te upgraden. Smart Dongle V100R001C00SPC117 en latere versies ondersteunen de LUNA2000-batterij. Maar de Smart Dongle kan niet lokaal worden geüpgraded. U moet de upgrade uitvoeren via het beheersysteem. De upgradeprocedure wordt bijgewerkt in de Quick Guide. U kunt de QR-code aan de rechterkant scannen om de Quick Guide te verkrijgen.

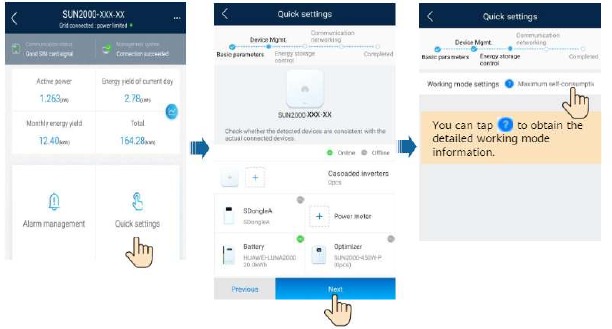

Snelle installatie (nieuwe implementatie)
Meld u aan bij de FusionSoIarapp met het account van de installateur. Tik op Snelle instellingen op het startscherm om de batterij toe te voegen en de werkmodus van de batterij in te stellen.
Snelle installatie (nieuwe implementatie)

Een apparaat toevoegen (scenario voor batterij-uitbreiding)
Kies in het startscherm Onderhoud > Subapparaatbeheer, selecteer het batterijmodel en voeg batterijen toe.

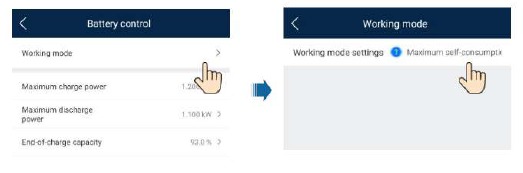

Batterijbeheer instellen
Kies in het startscherm Vermogensaanpassing > Batterijbeheer en stel de batterijparameters en werkmodus in.
Batterijbeheer instellen

Batterijstatus controleren
Nadat de batterij is toegevoegd, tikt u op Apparaatbewaking op het startscherm om de bedrijfsstatus, het niveau, het vermogen en de laad- en ontlaadstatus van de batterij te bekijken.

Onderhoud en upgrade
Batterij-upgrade
Wanneer het netwerk is verbonden, het scherm voor app-verbinding, tikt u op > Bestand downloaden in de rechterbovenhoek. Kies vervolgens op het startscherm Onderhoud > Apparaat upgraden om de batterijversie te upgraden.

Opslag en opladen
De batterijen moeten gedurende een bepaalde periode worden opgeladen voor opslag. Zie de gebruikershandleiding voor meer informatie.

Zekering vervangen
Als een zekering moet worden vervangen, vervangt u deze door te verwijzen naar de gebruikershandleiding.

Verklaring

  1. De informatie in dit document kan zonder voorafgaande kennisgeving worden gewijzigd. Alles is in het werk gesteld bij de voorbereiding van dit document om de nauwkeurigheid van de inhoud te waarborgen, maar alle verklaringen, informatie en aanbevelingen in dit document vormen geen garantie van welke aard dan ook, expliciet of impliciet. U kunt dit document downloaden door de QR-code te scannen.
  2. Lees voordat u het apparaat installeert de gebruikershandleiding zorgvuldig door om vertrouwd te raken met de productinformatie en veiligheidsmaatregelen.
  3. Alleen gecertificeerde elektriciens mogen het apparaat bedienen. Bedieningspersoneel moet de juiste persoonlijke beschermingsmiddelen (PBM) dragen.
  4. Controleer voordat u het apparaat installeert of de inhoud van de verpakking intact en volledig is aan de hand van de paklijst. Als er schade wordt geconstateerd of een onderdeel ontbreekt, neem dan contact op met uw dealer.
  5. Schade aan het apparaat die wordt veroorzaakt door het niet opvolgen van de instructies in dit document, valt niet onder de garantie.
  6. De kabelkleuren in dit document zijn alleen ter referentie. Selecteer kabels in overeenstemming met de lokale kabelspecificaties.

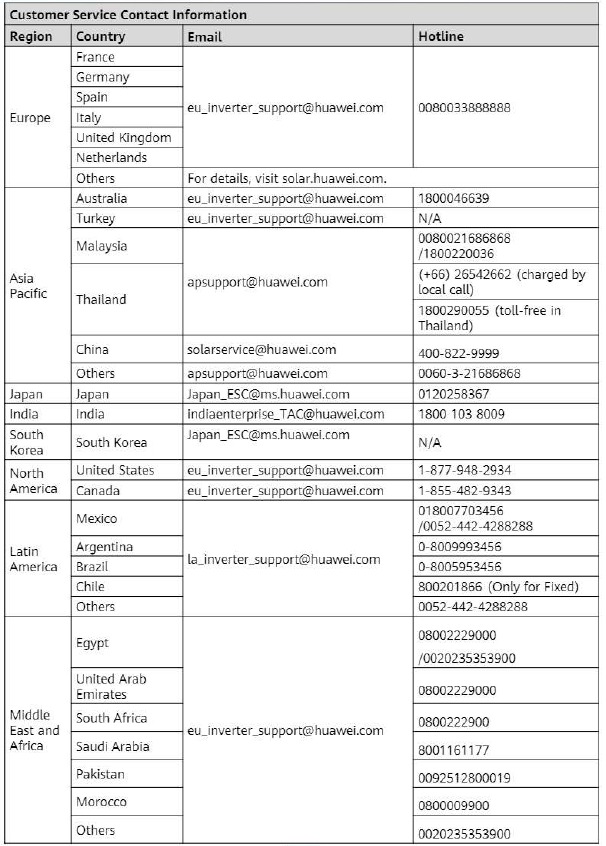

Contactgegevens klantenservice
