peplink MAX Handleiding

Inleiding

Paklijst

Inhoud van de verpakking voor MAX-ADP-LTE-US-T-PRM:

• 1x MAX-adapter
• 2x LTE-antennes
• 1x 12V 2A 4-pins voeding (ACW-632)

Inhoud van de verpakking voor MAX-ADP-LTE-US-DC-T-PRM:

• 1x MAX-adapter
• 2x LTE-antennes
• 1x 10ft DC-voedingskabel (ACW-634)

Standaard inloggegevens

Inlogadres: https://192.168.50.1 (via USB-C-interface)
Gebruikersnaam: admin
Wachtwoord: admin

Stroomopties

De MAX-adapter ondersteunt dubbele stroomopties:

• Stroompoort (4-pins Micro-Fit-connector)
• USB-C^

Beide stroomopties kunnen gelijktijdig worden aangesloten. De primaire voeding is de stroompoort. In het geval van een storing in de stroompoort, schakelt het apparaat naadloos over naar de USB-C-stroombron. USB-C kan worden aangesloten op een batterij of een mini-UPS om stroomuitval op te vangen.
^De MAX-adapter ondersteunt geen opladen via een powerbank via de USB-C-connector.

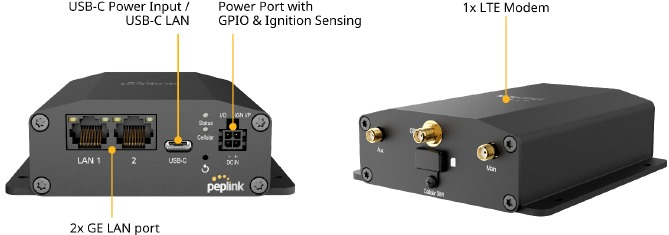

Productoverzicht

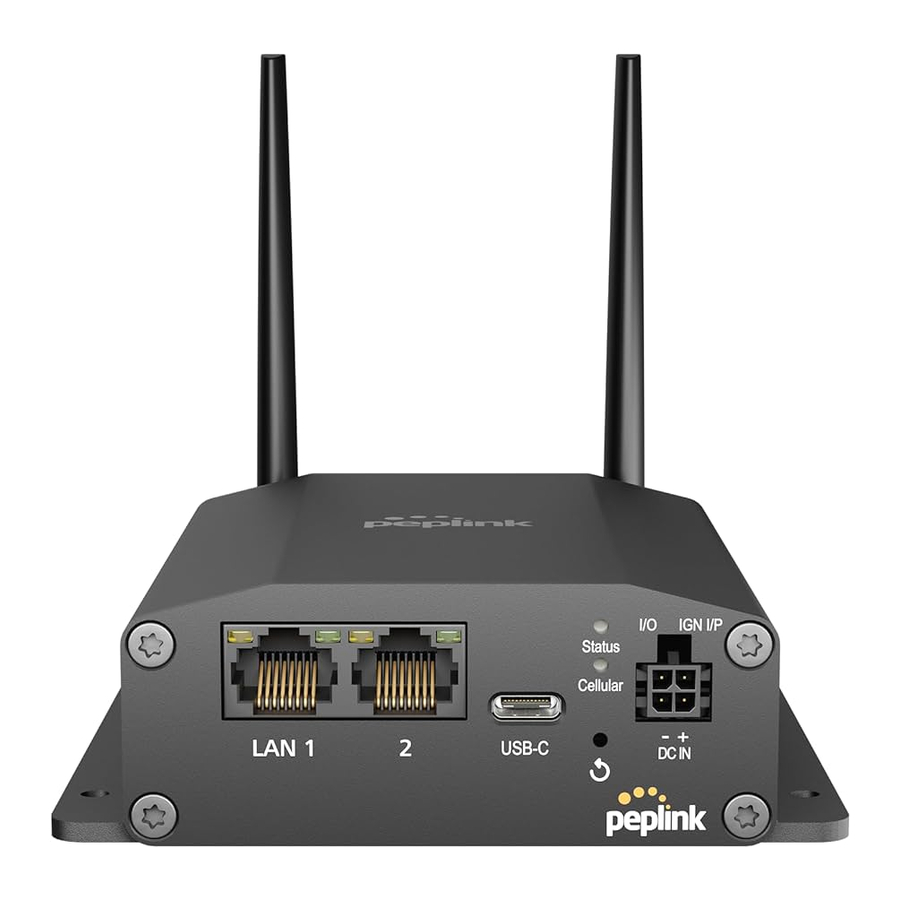

Uiterlijk paneel

LED-indicator: De statussen die worden aangegeven door de LED's op het voorpaneel zijn als volgt:

Apparaat instellen

1. De MAX-adapter lokaliseren en monteren
   • Kies een veilige locatie die ook voldoende ruimte biedt voor de installatie van mobiele antennes en het leggen van kabels.
   • Plaats de MAX-adapterantennes idealiter uit de buurt van grote metalen objecten die het signaal kunnen belemmeren.
   • Monteer het apparaat veilig nadat u de locatie hebt bepaald. De MAX-adapter kan op een oppervlak worden bevestigd door maximaal 4 schroeven door de gaten op de geïntegreerde flensbevestiging te schroeven.^

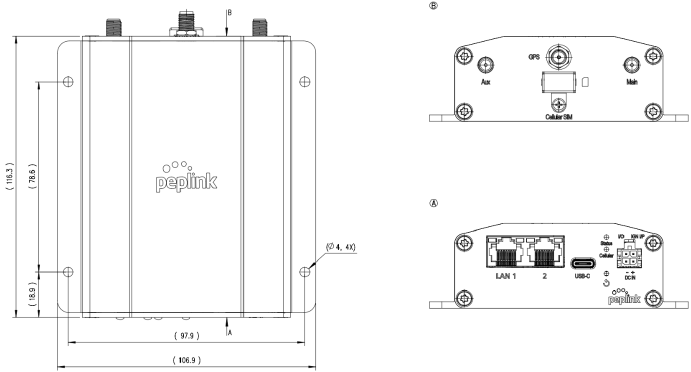

     ^Raadpleeg de technische tekening hieronder voor details over de positie van de gaten en andere gerelateerde afmetingen.

2. Antenne-installatie^

   • Bevestig de 2x LTE-antennes aan de MAX-adapter.
   • Plaats de antennes loodrecht op de grond, recht omhoog gericht.
     ^Indien nodig, installeer de Mobility-antennes van Peplink met een verlengkabel en positioneer de antenne om een betere signaalsterkte te krijgen.
3. Fysieke SIM-installatie

   • Draai de schroef van de SIM-kaartafdekking los.
   • Plaats de fysieke SIM-kaart in de sleuf.

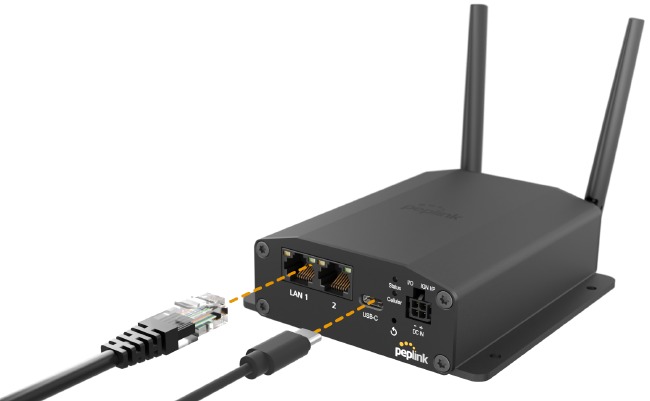

4. Een LAN-verbinding tot stand brengen

   • Om uw eindapparaat op de MAX-adapter aan te sluiten, hebt u een kabel nodig met aan beide uiteinden een RJ45-connector om beide apparaten aan te sluiten.
   • Sluit de RJ45-connector aan op de LAN-poort op de MAX-adapter. Hierdoor kan de MAX-adapter een IP-adres toewijzen aan het eindapparaat en een verbinding tot stand brengen.
   • U kunt ook verbinding maken met de USB-C LAN-interface.

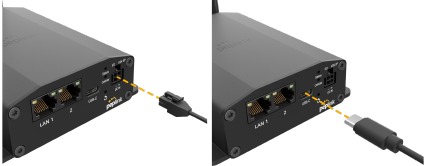

5. Stroomaansluiting
   • De MAX-adapter kan worden gevoed met een enkele bron van een 4-pins Micro-Fit-connector of een USB-C-voeding (5V@1A).

   • In geval van een onvoorziene stroomstoring wordt een dubbele stroomvoorziening aanbevolen voor redundantie.
6. De MAX-adapter configureren
   • Raadpleeg het gedeelte "Toegang tot de UI voor apparaatconfiguratie" voor de gedetailleerde methoden om toegang te krijgen tot de configuratiepagina.
   • Modeminstellingen kunnen indien nodig worden geconfigureerd in de Web-Admin-interface.
7. Controleer de LED-indicatie^

   • Zodra het apparaat is opgestart, wordt het "Status"-lampje continu groen.
   • Zodra het apparaat is verbonden met het netwerk, wordt het "Mobiel"-lampje continu groen.
   • Wanneer alle drie de groene lampjes continu branden, is het apparaat klaar voor gebruik.

^Raadpleeg het gedeelte "Productoverzicht" van deze gebruikershandleiding voor gedetailleerde informatie over het gedrag van de LED's.

Toegang tot de configuratie-UI van het apparaat

Lokale toegang

1. Verbind de MAX Adapter met een apparaat dat toegankelijk is voor de WEB-configuratie-UI via de USB-C-interface.^
   ^De MAX Adapter maakt gebruik van de Remote Network Driver Interface Specification (RNDIS) om een verbinding tot stand te brengen met de WEB-gebaseerde gebruikersinterface. De RNDIS-driver creëert een virtuele Ethernet-verbinding op uw computer. Zorg ervoor dat de RNDIS-driver op uw computer is geïnstalleerd. Houd er rekening mee dat de RNDIS-driver alleen beschikbaar is voor Windows OS en Linux OS. MacOS wordt niet ondersteund.
2. Voer https://192.168.50.1^ in als de URL van een browser. Er verschijnt een inlogpagina.
   ^Houd er rekening mee dat het standaard IP-adres kan worden bezet door de upstream-router van de computer. Als dit het geval is, kunt u het gateway IP-adres van de upstream-router wijzigen of methode 2 gebruiken om toegang te krijgen tot de configuratie-UI.

3. Log in op de router met de volgende informatie.
   Standaard gebruikersnaam: admin
   Standaard wachtwoord: admin
4. Volg de handleiding en wijzig het inlogwachtwoord.

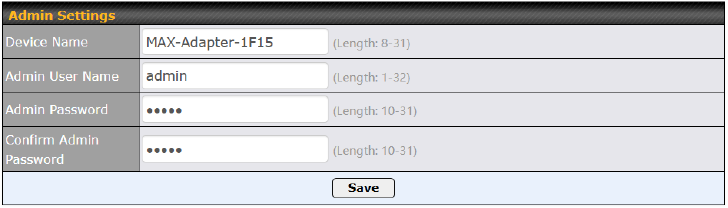

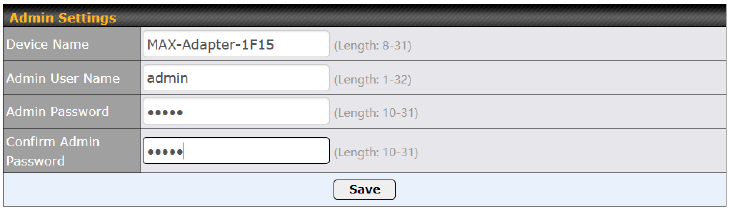

   Om het wachtwoord voor het apparaat te wijzigen, logt u in op het apparaat > selecteer "Modem Settings" (Modeminstellingen) > scroll naar beneden naar "Admin Settings" (Beheerdersinstellingen). Voer het "Admin Password" (Beheerderswachtwoord) en "Confirm Admin Password" (Bevestig beheerderswachtwoord) in en klik op "Save" (Opslaan).

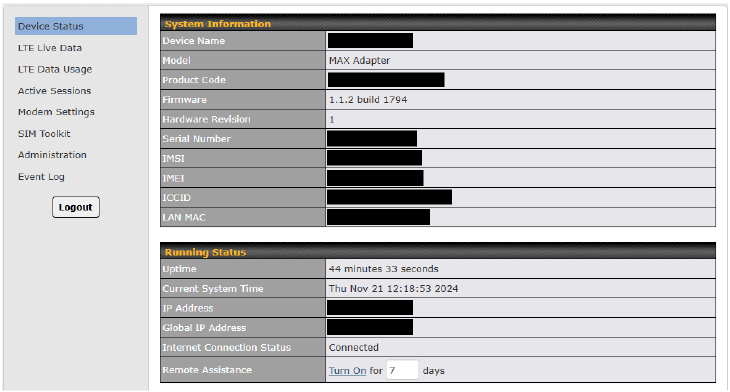

Apparaatstatus

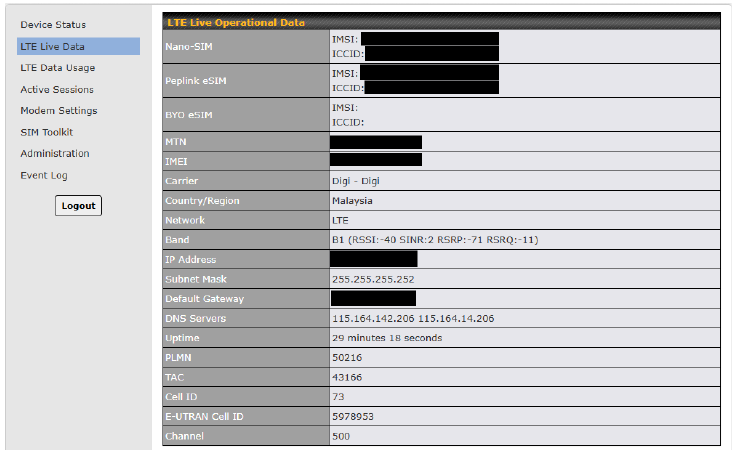

LTE-livegegevens

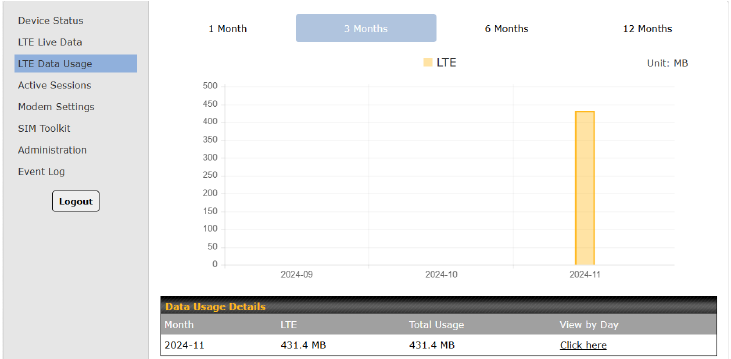

LTE-gegevensgebruik

LTE-gegevensgebruik
Op deze pagina kunt u het gebruik van het apparaat bekijken. Met het opgegeven tijdsbestek hierboven kunt u een rapport genereren voor de geselecteerde periode.

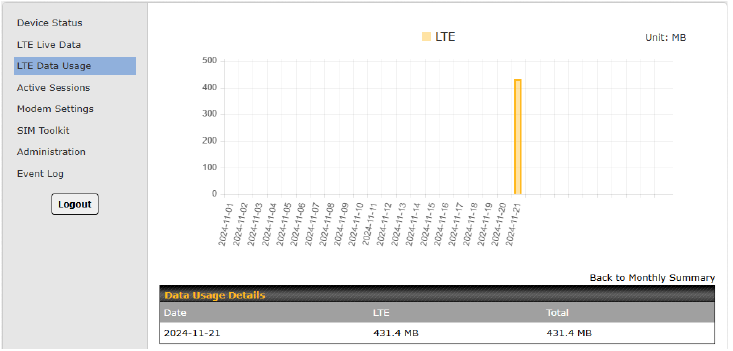

Details gegevensgebruik
In deze tabel kunt u aanvullende details vinden die het exacte gebruik voor de maand weergeven. Om het dagelijkse gebruiksrapport te bekijken, kunt u klikken op "Click here" (Klik hier) onder "View by Day" (Bekijken per dag).

Actieve sessies

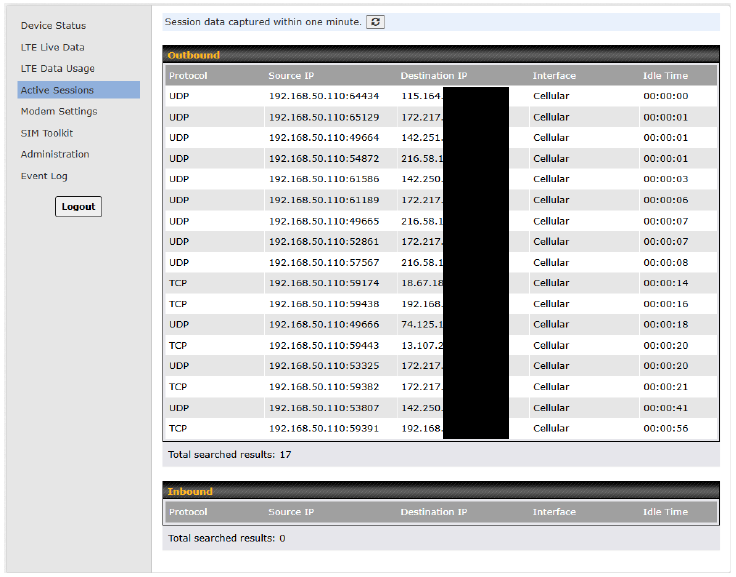

Actieve sessies
Op deze pagina kunt u alle actieve uitgaande en inkomende sessies bekijken die zijn opgezet door de MAX Adaptor.

Modeminstellingen

Ontstekingsdetectie

Ontstekingsdetectie detecteert de ontstekingssignaalstatus van een voertuig waarin het is geïnstalleerd. Met deze functie kan de cellulaire router opstarten of uitschakelen wanneer de motor van dat voertuig wordt gestart of uitgeschakeld.
De tijdvertraging tussen het uitschakelen van het contact en het uitschakelen van de router is een configureerbare instelling, waardoor de router gedurende een bepaalde periode ingeschakeld kan blijven nadat de motor van een voertuig is uitgeschakeld.

Installatie van ontstekingsdetectie

Functie			Kleur draad
	I/O	Digital Input / Digital Output / Analog Input	Bruin
	IGN I/P	Digital Input / Ignition Sensing	Oranje
	DC IN –	verbonden met permanente negatieve voeding (aarde)	Zwart
	DC IN +	verbonden met permanente positieve voeding (stroom)	Rood

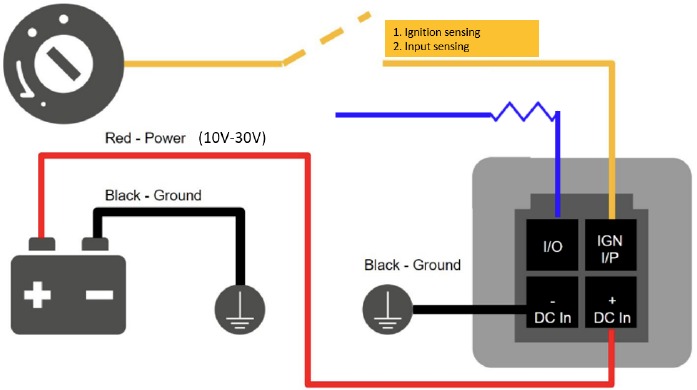

Connectiviteitsdiagram voor apparaten met 4-pins connector

GPIO-menu

Opmerking: deze functie is van toepassing op bepaalde modellen die worden geleverd met een GPIO-interface.
Ontstekingsdetectie-opties zijn te vinden in Advanced > GPIO.
De configureerbare optie voor Ignition Input is Delay; de tijd in seconden dat de router ingeschakeld blijft nadat het contact is uitgeschakeld.

1. Ignition sensing: 9-30V actief hoog voor IGN-doeleinden
2. Input Sensing: I/O-ingang

Digital Input – de verbinding ondersteunt input sensing; het leest de externe input en bepaalt of de instellingen 'High' (aan) of 'Low' (uit) moeten zijn.

1. Digital output: Open drain voor IO-output. Het is vereist om een externe pull-up weerstand van 10K toe te voegen voor 3.3-50V pull-up spanning.
   (OVERSCHRIJD de 250mA NIET)
   3.3-30V actief hoog, 0.05-0.5V actief laag (mapping naar 3.3-30V pull-up spanning)
2. Digital input: I/O-ingang

Analog Input – moet worden bevestigd. In de meeste gevallen zou het de externe input moeten lezen en het spanningsniveau moeten bepalen.

SIM Toolkit

Met de SMS-optie kunt u SMS-berichten (tekst) lezen die naar de SIM in uw MAX Adapter zijn verzonden.

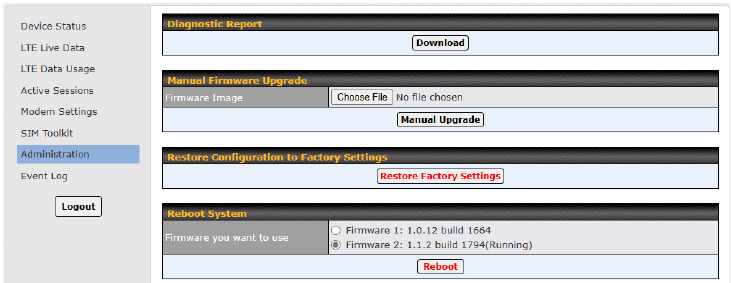

Beheer

Gebeurtenislogboek

Het logboekgedeelte toont een lijst van gebeurtenissen die hebben plaatsgevonden op de MAX Adapter.

Vink de Refresh button (Vernieuwen) aan om logboekvermeldingen handmatig te vernieuwen. Klik op de Delete button (Verwijderen) om het logboek te wissen.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
