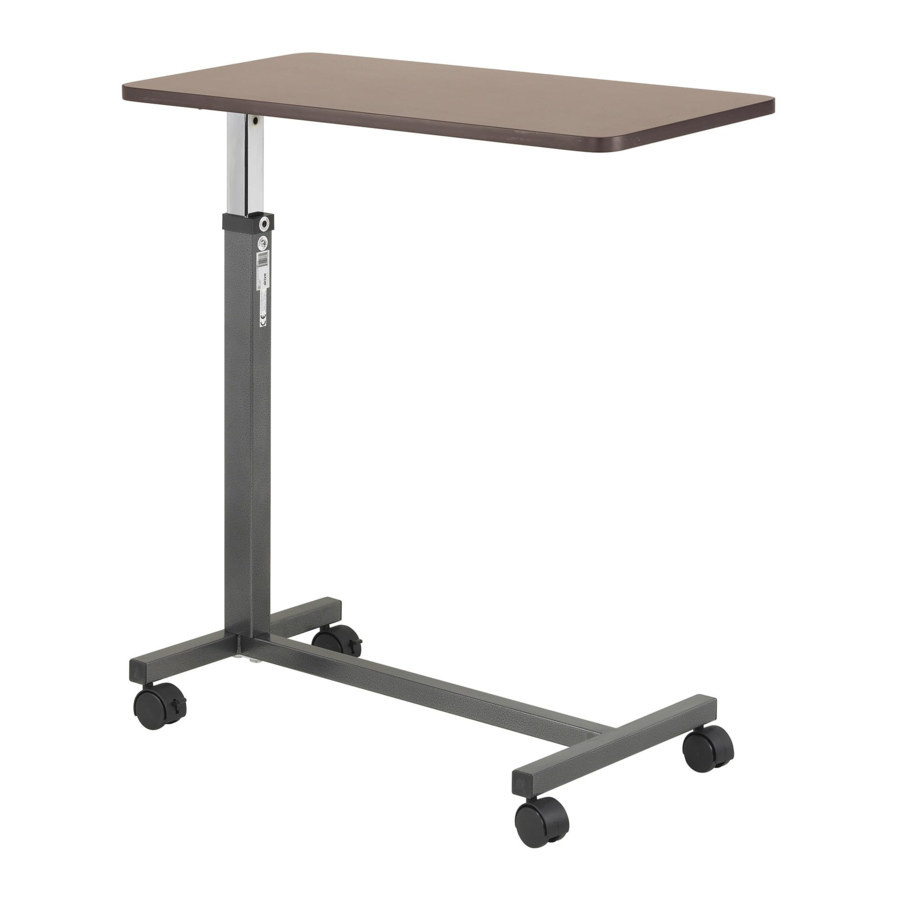

Handleiding Drive 13067

Installatie

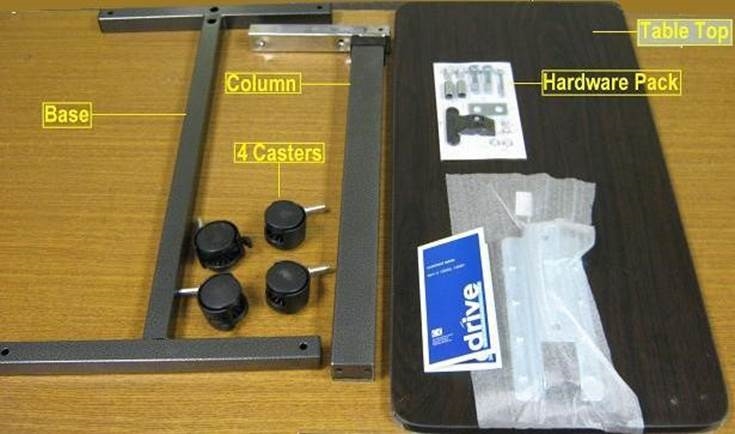

1. Open de doos en verwijder alle onderdelen. Controleer of alle onderdelen aanwezig zijn.

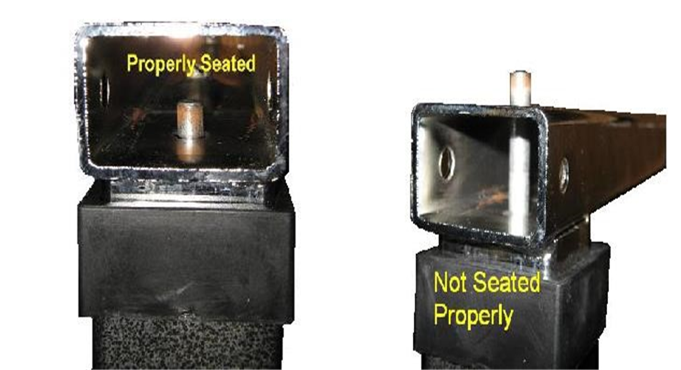

2. Zorg ervoor dat de tripstang in de kolom volledig in de kolom is geplaatst. Als dit niet het geval is, schudt u de kolom totdat de tripstang goed zit.

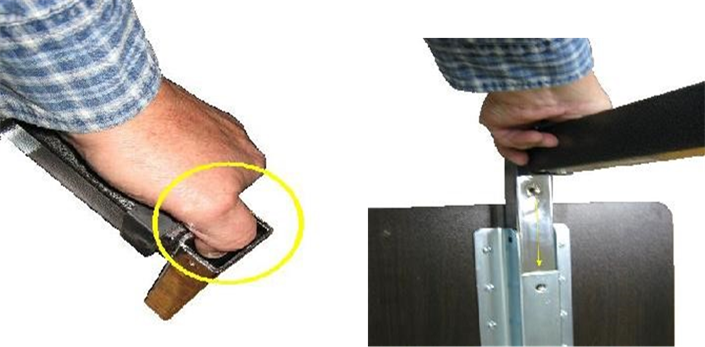

3. Houd de tripstang op zijn plaats en plaats de kolom in de beugel op het tafelblad.

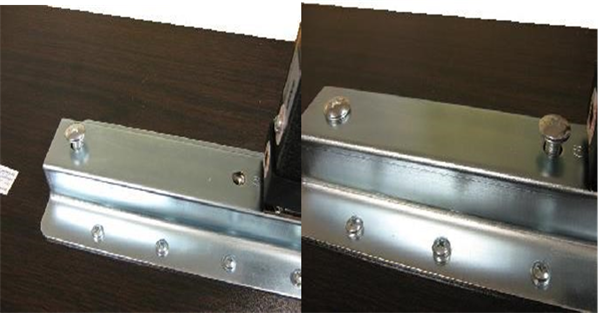

4. Lijn de gaten in de kolom uit met de gaten in de beugel op het tafelblad. Plaats en draai de twee pan head schroeven vast.

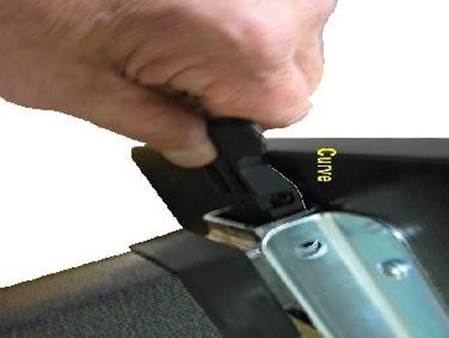

5. Plaats de triphendel met de gebogen kant naar de onderkant van de tafel gericht.

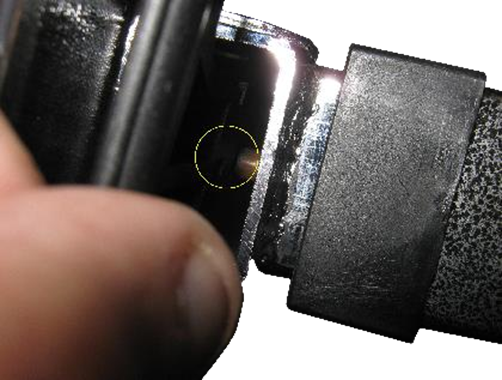

6. Zorg ervoor dat de triphendel bovenop de tripstang in de kolom zit.

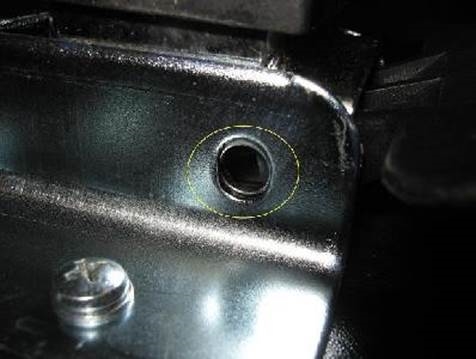

7. Lijn het gat in de triphendel uit met het gat in de kolom.

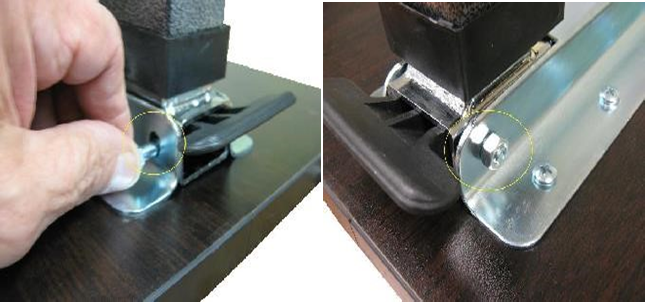

8. Plaats de enkele lange bout door het gat. Installeer de moer en draai deze vast.

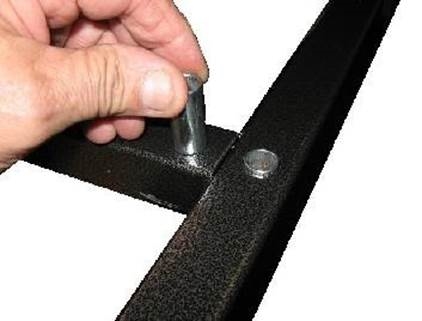

9. Plaats de twee boutmoffen in de voet.

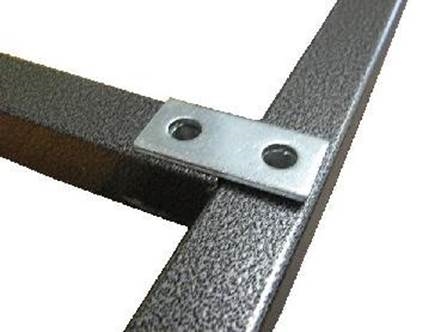

10. Plaats de boutplaat bovenop de boutmoffen.

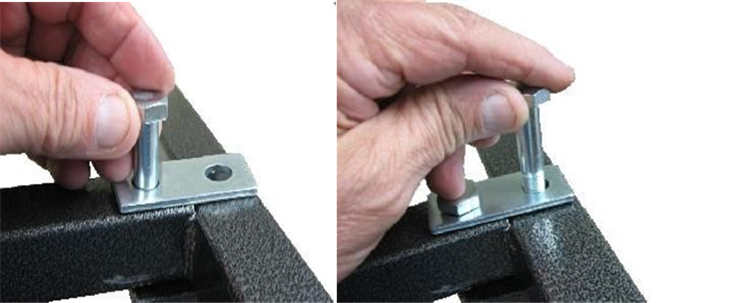

11. Lijn de gaten in de voet uit met de onderkant van de kolom. Plaats de twee kortere bouten en draai ze vast. De voet moet in dezelfde richting als het tafelblad worden geïnstalleerd.

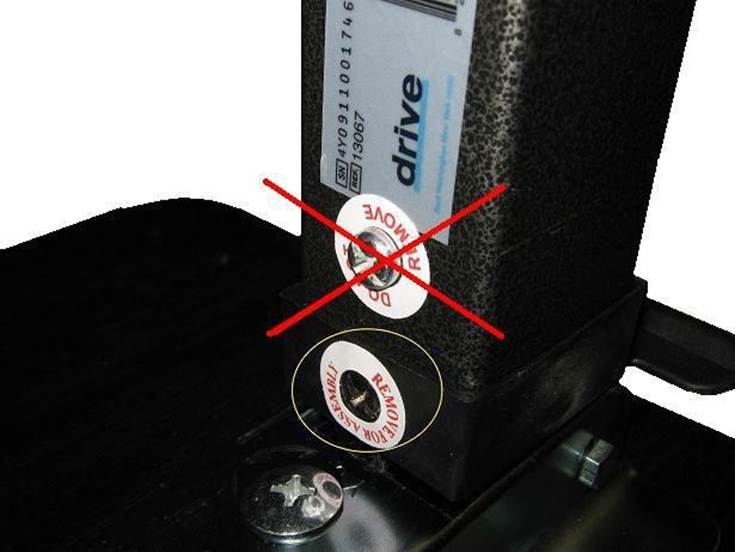

12. Verwijder de zwarte schroef.VERWIJDER DE ZILVEREN SCHROEF NIET

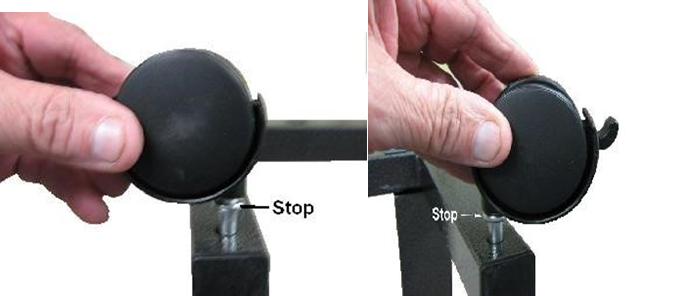

13. Installeer de zwenkwielen door ze in de gaten in de voet te duwen. Duw de zwenkwielen zo ver mogelijk naar binnen tot aan de stop. De niet-vergrendelende zwenkwielen worden het verst van de kolom geïnstalleerd en de vergrendelende zwenkwielen worden het dichtst bij de kolom geïnstalleerd.

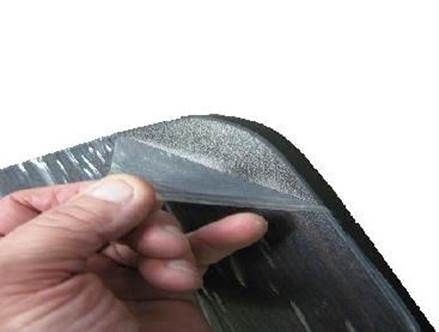

14. Verwijder de beschermfolie van het tafelblad.

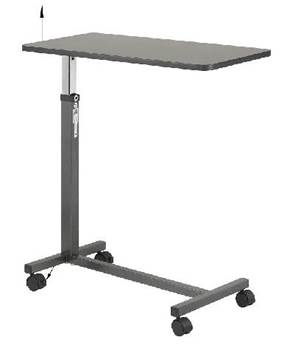

15. Om de zwenkwielen te vergrendelen, stapt u op de vergrendelingshendels. Om de hoogte van de tafel te vergroten, tilt u het tafelblad voorzichtig op.

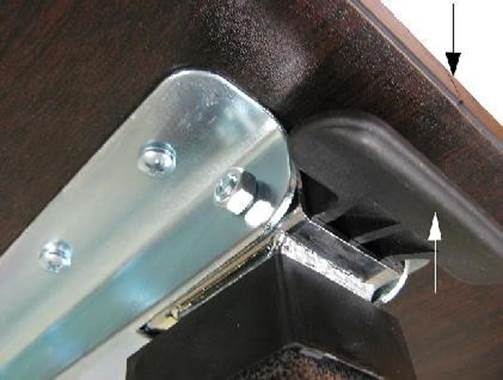

16. Om de tafel te laten zakken, tilt u de triphendel op en duwt u het tafelblad omlaag.
