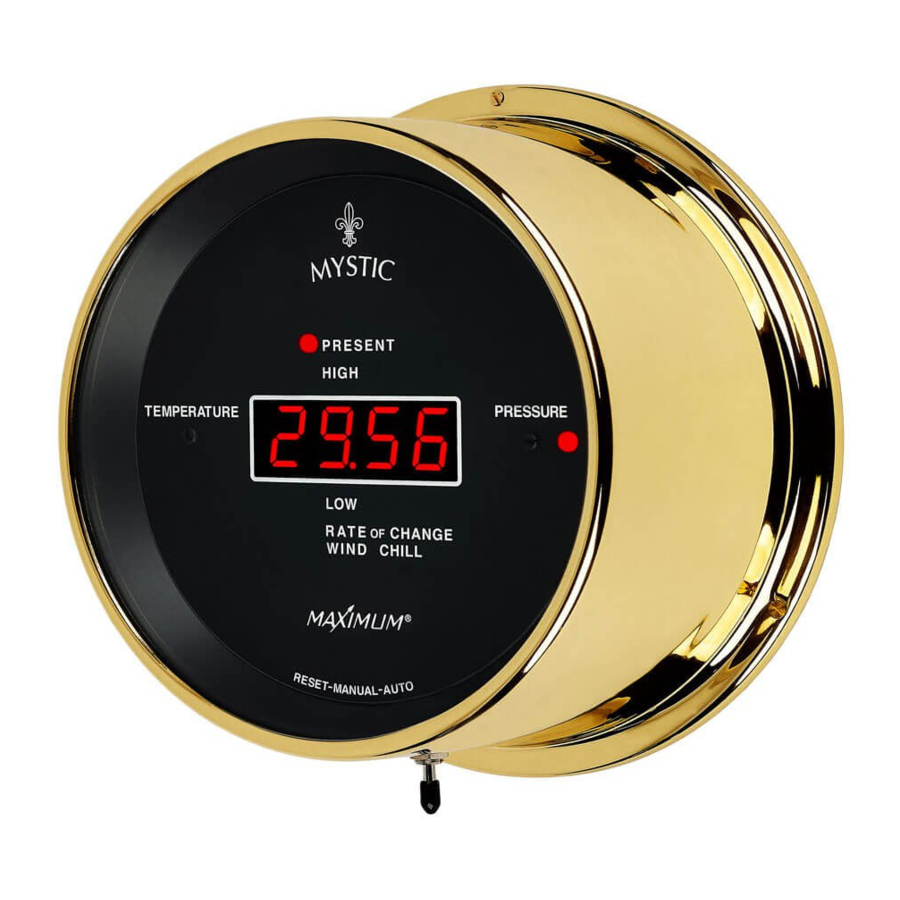

Maximum MYSTIC Handleiding

INSTALLATIE

EEN JUISTE INSTALLATIE IS BELANGRIJK. RAADPLEEG INDIEN NODIG EEN AANNEMER, ELEKTRICIEN OF INSTALLATEUR VAN TELEVISIEANTENNES (NEEM CONTACT OP MET UW LOKALE BOUWMARKT OF IJZERWARENWINKEL VOOR AANBEVELINGEN). OM VERTROUWEN TE WEKKEN, VOER EEN PROEFBEDRADING UIT VOORAFGAAND AAN DE INSTALLATIE.

1. Sluit de AC-adapter aan op de Mystic en steek de stekker in het stopcontact. Het display licht kort alle indicatielampjes op (zelftest) en toont vervolgens het barometerfunctielampje en het centrale display toont een drukwaarde. Laat het instrument twee uur in deze modus staan. Activeer de schakelaar aan de onderkant van de behuizing op geen enkele manier. Aan het einde van de wachttijd van twee uur is de Mystic klaar om de drukaanpassing uit te voeren. De temperatuursensor kan tijdens dit wachten worden geïnstalleerd.

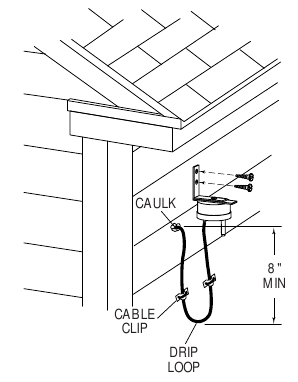

2. Monteer de temperatuursensoreenheid met de twee grote houtschroeven. Kies een locatie die beschermd is tegen direct zonlicht en beschut tegen regen en fysieke schade. (Een noordelijke ligging, 1,80 meter boven de grond, geeft de beste resultaten.)
3. Vorm een druppelboog met de draad op minstens twintig centimeter onder de uitgang van de sensor en op minstens twintig centimeter onder het punt waar de draad het gebouw binnenkomt. Veranker alle blootliggende draden met geïsoleerde kabelklemmen. Leid de draad door het gebouw naar de locatie waar de indicator zich bevindt. Kit alle gaten dicht wanneer u klaar bent.

4. Als er twee uur zijn verstreken sinds de Mystic is aangesloten, kan de barometer nu worden gekalibreerd voor uw locatie. Vraag de huidige barometrische druk voor uw gebied op bij een nabijgelegen luchthaven of bij iemand die een correct ingestelde barometer heeft. Steek een kleine schroevendraaier in de verzonken schroef aan de achterkant van de Mystic. Draai aan de schroef terwijl u de drukwaarde op de voorkant van de Mystic observeert. Vanwege de gevoeligheid van deze afstelling kunnen de cijfers op het display tijdens deze procedure fluctueren. Het kan een minuut duren om de exacte instelling te bereiken.

5. Koppel de AC-adapter los en ontkoppel de draden. De Mystic is nu klaar voor de definitieve installatie. De aanpassing die u hebt gemaakt, blijft altijd intact.

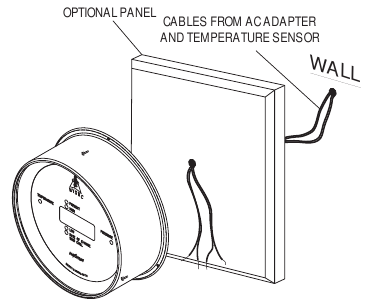

6. Leid de kabels van de AC-adapter en de temperatuursensor door de muur naar de Mystic. We raden aan om een van onze voorgeboorde panelen te gebruiken voor de montage van de Mystic. Wees voorzichtig om te voorkomen dat de draden onder de rand van de messing uitlezing bekneld raken.

7. Sluit de AC-adapterdraden aan met de zeskantmoeren. De polariteit doet er niet toe. Sluit de twee draden van de luchttemperatuursensor aan op de terminals 4 en 5. Ook hier doet de polariteit er niet toe.

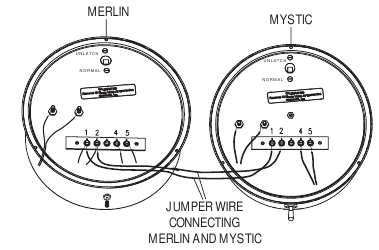

8. Als u een Merlin bezit, sluit u de jumperdraad (meegeleverd) aan op de terminals #1 en #2 op de Merlin. Er zijn nu twee draden aangesloten op de terminals #1 en #2. Sluit het andere uiteinde van de jumperdraden aan op de terminals #1 en #2 van de Mystic. Merk op dat terminal #1 van de Merlin aansluit op terminal #1 van de Mystic en #2 aansluit op #2.

9. 1. Steek de AC-adapter in het stopcontact
   2. Zet de schakelaar op de achterkant van de Mystic in de UNLATCH (ONTGRENDEL) positie
   3. Wacht 15 seconden
   4. Zet de schakelaar op NORMAL (NORMAAL)

10. De Mystic wordt ingeschakeld en voert kort een zelftest uit, waarna het centrale display de drukaanpassingsmodus weergeeft. U moet de aanpassingsmodus verlaten door de schakelaar naar Auto te bewegen en los te laten.


OPMERKING: Na een volledige reset geeft de Mystic de drukaanpassingsmodus weer. Het is nooit nodig om de drukaanpassing opnieuw uit te voeren. Verlaat deze modus eenvoudigweg door de schakelaar naar Auto te bewegen en los te laten.

WERKING

Het geheugen in de Mystic kan worden gewist door de onderste schakelaar naar RESET te bewegen en daar zes seconden vast te houden. Het display wordt snel leeg, wat aangeeft dat het huidige functiegeheugen wordt gewist.

Door de schakelaar een voor een naar AUTO te duwen, kunt u de functiegegevens bereiken die u selectief wilt wissen. Let op welk functielampje brandt (druk of temperatuur). Controleer ook welk van de twee geheugens (hoog of laag) u kiest.

Een "VOLLEDIGE" reset wordt bereikt door de schakelaar zes seconden of langer op RESET te houden, maar alleen wanneer de Mystic aanwezig is. Het display voert een zelftest uit. Verlaat de hoogteaanpassingsmodus door vervolgens de schakelaar naar AUTO te bewegen en los te laten.

OPMERKING: Na een "VOLLEDIGE" reset worden temperatuur- en/of windchillgegevens na tien seconden weergegeven en opgeslagen. Drukgegevens worden na twee minuten weergegeven en opgeslagen. R.O.C./Druk toont echter "HOLD" (VASTHOUDEN) gedurende 72 minuten na een "VOLLEDIGE" reset.
Wanneer de schakelaar in de middelste positie staat, geeft de Mystic de informatie weer die wordt aangegeven door het functielampje. Alle andere functiegegevens worden geregistreerd en opgeslagen.

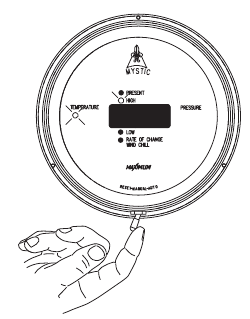

Door de schakelaar naar rechts te bewegen en terug te laten keren, schakelt de Mystic over naar de volgende functie. Dit wordt aangegeven door het brandende functielampje. Blijf de schakelaar naar rechts bewegen totdat het lampje brandt voor de functie die u wilt observeren.

Door de schakelaar naar rechts te bewegen en deze minstens drie seconden vast te houden, zet u de Mystic in de automatische sequentiële modus. U ziet elk functielampje branden en die specifieke informatie wordt ongeveer vier seconden weergegeven en gaat vervolgens automatisch naar de volgende functie.
Als de Mystic in de automatische sequentiële modus staat en u de informatie langer wilt observeren dan de weergavetijd, beweegt u de schakelaar naar AUTO en laat u deze los. U kunt dan handmatig door de functies stappen zoals eerder vermeld.

BELANGRIJKE FEITEN OVER UW MYSTIC

• Latch Up - Stroomstoringen, onjuist opstarten of een bedradingsfout kan een blanco of onjuiste weergave veroorzaken. Als de MYSTIC op deze manier "vergrendeld" is, gaat u als volgt te werk:

1. Verwijder de messing indicator van de muur of het paneel.
2. Zet de schakelaar op de achterkant van de indicator in de UNLATCH (ONTGRENDEL) positie.
3. Wacht 15 seconden.
4. Zet de schakelaar op NORMAL (NORMAAL)
5. Monteer de indicator opnieuw op de muur of het paneel.


• Tijdens lange stroomuitval wordt het display van de MYSTIC leeg en blijft het instrument geen gegevens verzamelen. Het bewaart de eerder verzamelde gegevens tot 15 uur.
• Door de schakelaar naar Auto te bewegen, worden opgeslagen gegevens niet gewist.
• U hoeft de reset-tijd van 6 seconden niet te timen. De Mystic maakt het display leeg om aan te geven dat het geheugen is gewist.
• De Mystic is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, overeenkomstig deel 15 van de FCC-regels. Dit betekent dat de Mystic een minimum aan radiofrequente straling produceert. Als de Mystic storing veroorzaakt aan radio- of televisieontvangst, probeer dan de radio of televisie naar een andere locatie te verplaatsen of deze op een ander stopcontact aan te sluiten.

AANVULLENDE INFORMATIE

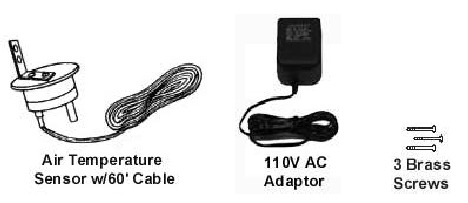

Componenten: Samen met de indicator worden de volgende componenten meegeleverd met dit instrument:

AC-adapter: Dit instrument vereist zijn eigen AC-adapter. Vanwege de verschillende vermogensvereisten van elk Maximum-instrument kan het proberen om meer dan één instrument op één adapter te laten werken een onjuiste werking en/of schade aan het/de instrument(en) veroorzaken, waardoor uw garantie van 5 jaar vervalt.
Messing behuizing: Uw messing behuizing is van massief messing A70-30 Holloware kwaliteit, met een duurzame lakafwerking. Het is in feite een sieraad en moet als zodanig worden behandeld. Het moet minstens één keer per week worden schoongemaakt om te voorkomen dat verontreinigende stoffen in de lucht (stof, enz...) en vocht zich op de behuizing verzamelen en zo de lak aantasten. Gebruik op geen enkel moment een schurend schoonmaakmiddel of doek op de messing behuizing. Gebruik eenvoudigweg een zachte doek of zacht keukenpapier met een milde glasreiniger om de behuizing schoon te vegen. Als uw instrumenten zich in een zomerhuis bevinden en u ze niet regelmatig kunt schoonmaken, leg dan gewoon een kleine doek of handdoek over de bovenste tweederde, zodat er geen stof op de afwerking kan komen.
Specificaties: Alle instrumenten of meetapparaten hebben nauwkeurigheidstoleranties en specificaties. Vergelijkingen maken tussen verschillende apparaten is gepast, mits de gespecificeerde nauwkeurigheden van beide bekend zijn.
Temperatuur (Indicator)
Temperatuur (Sensor)
Barometrische druk

Meetbereik
-30 tot 120°F
27,5 - 31,5 Inches kwik

Gegarandeerde nauwkeurigheid
±1,5°F
±.5°C., 1°F
±0,08 Inches kwik
