Audi Q5 Handleiding

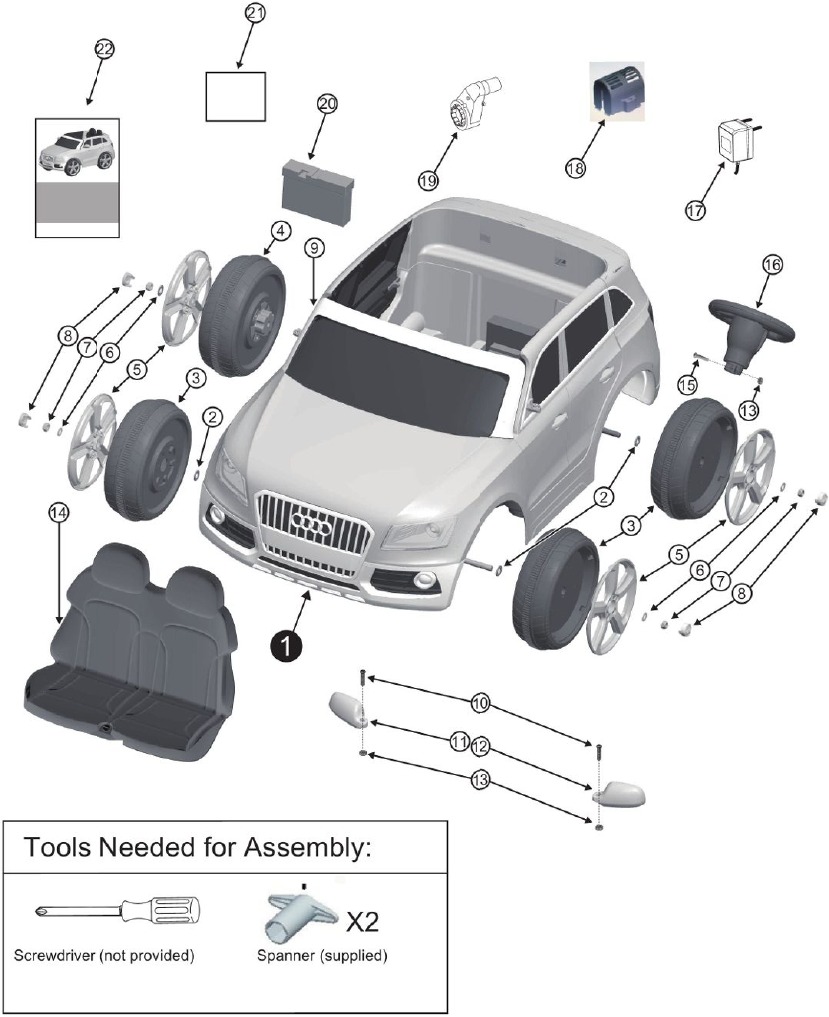

Onderdelenoverzicht

Onderdelenlijst

Installatiestappen

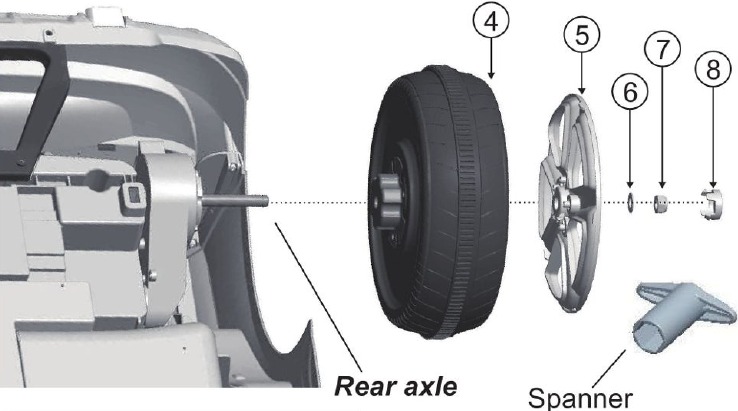

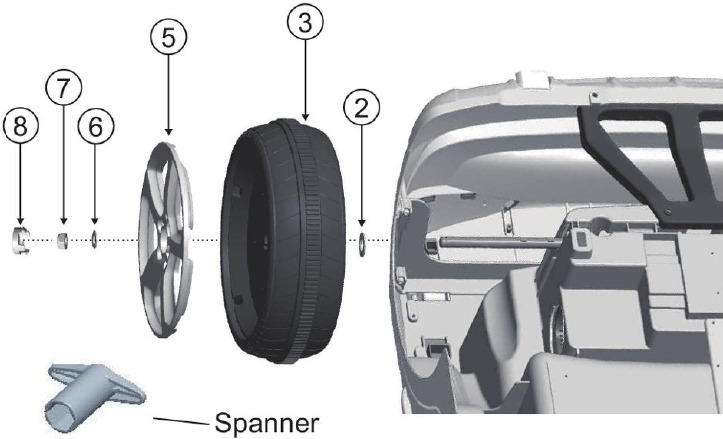

Bevestig het aandrijfwiel

1. Schuif het aandrijfwiel op de achteras (rechterkant). En zorg ervoor dat het aandrijfwiel overeenkomt met het geplaatste motorwiel
2. Schuif de wieltrim en Ø10 sluitring op de achteras.
3. Draai de Ø10 borgmoer aan het uiteinde van de achteras vast met een sleutel.
4. Lijn de twee lipjes van de naafdop uit met de sleuven van de wieltrim en druk vervolgens de naafdop op zijn plaats.

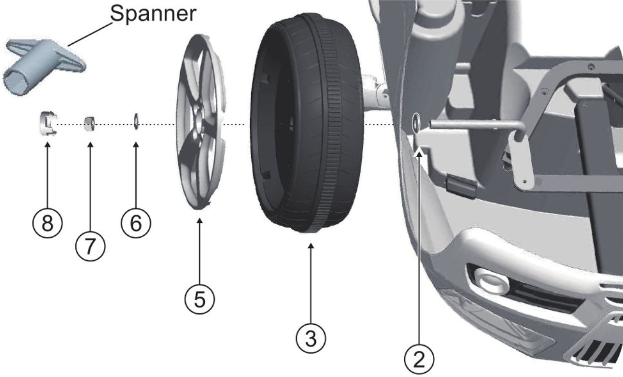

Bevestig het linker achterwiel

1. Schuif de Ø12 sluitring en het normale wiel op de achteras (linkerkant).
2. Schuif de wieltrim en Ø10 sluitring op de achteras.
3. Draai de Ø10 borgmoer aan het uiteinde van de achteras vast met een sleutel.
4. Lijn de twee lipjes van de naafdop uit met de sleuven van de wieltrim en druk vervolgens de naafdop op zijn plaats.

Bevestig de normale voorwielen

1. Schuif de ø12 sluitring en het normale wiel op de vooras (linkerkant).
2. Schuif de wieltrim en Ø10 sluitring op de vooras.
3. Draai de Ø10 borgmoer aan het uiteinde van de vooras vast met een sleutel.
4. Lijn de twee lipjes van de naafdop uit met de sleuven van de wieltrim en druk vervolgens de naafdop op zijn plaats.
   Herhaal de bovenstaande stappen voor het andere voorwiel.

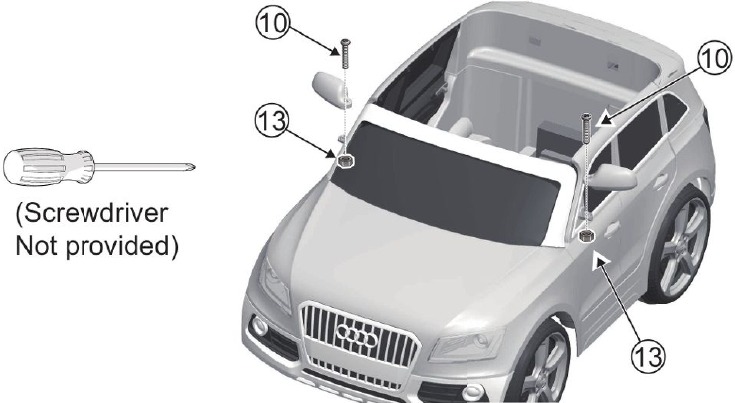

De spiegels installeren

1. Plaats de spiegel in de sleuven van de spiegelbeugel op de carrosserie
2. Steek een schroefbout door de bovenkant van het gat in de spiegel en spiegelbeugel (een moer in de spiegelbeugel)
3. Maak de schroefbout en moer vast met een schroevendraaier.
4. Herhaal de bovenstaande stappen voor de overige spiegel.

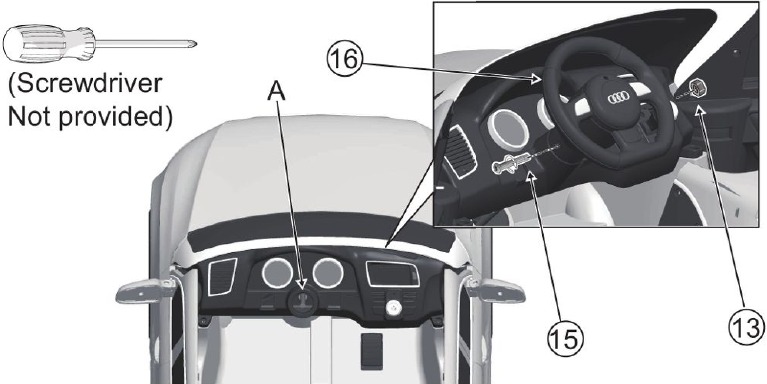

Het stuur installeren

1. Verwijder de schroefbout uit het stuur.
2. Plaats het stuur over de stuurkolom (A).
3. Lijn het gat aan elke kant van het stuur uit met het gat aan het einde van de stuurkolom (A).
4. Steek de schroefbout door het stuur en de stuurkolom (A) in de moer. Draai hem goed vast.

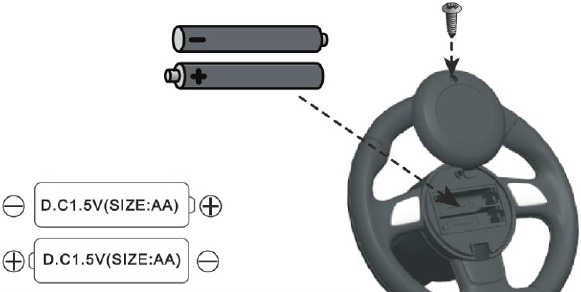

Batterijen plaatsen en verwijderen

Als je de geluiden wilt gebruiken, plaats dan twee AA-batterijen (niet meegeleverd) met behulp van de volgende stappen:

5. Gebruik de schroevendraaier om de schroef op het batterijvakdeksel in het midden van het stuur te verwijderen.
6. Verwijder het batterijvakdeksel van de bovenkant van het batterijvak.
7. Plaats twee AA-batterijen met de juiste richting zoals weergegeven in de batterijhouder,
8. Plaats het batterijvakdeksel over het batterijvak en draai de bovenstaande verwijderde schroef vast.
9. Verwijder de schroef op het batterijvakdeksel en verwijder het deksel. Verwijder en vervang de AA-batterijen.

• Batterijen moeten door een volwassene worden geplaatst;
• Niet-oplaadbare batterijen mogen niet worden opgeladen;
• Verschillende soorten batterijen of nieuwe en gebruikte batterijen mogen niet worden gemengd;
• Batterijen moeten met de juiste polariteit worden geplaatst;
• Lege batterijen moeten uit het speelgoed worden verwijderd;
• De voedingsklemmen mogen niet worden kortgesloten;
• Oplaadbare batterijen mogen alleen onder toezicht van een volwassene worden opgeladen;
• Oplaadbare batterijen moeten uit het speelgoed worden verwijderd voordat ze worden opgeladen.

Montage

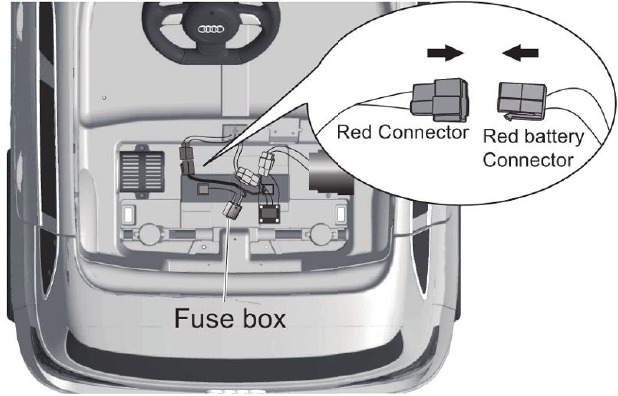

Sluit de stroomtoevoer aan

Steek de rode batterijaansluiting in de rode aansluiting op de carrosserie zoals afgebeeld.

Verbind rood met rode connectoren en wit met witte connectoren.
Incorrect aansluiten kan de batterij en/of motor beschadigen en andere gevaarlijke problemen veroorzaken.

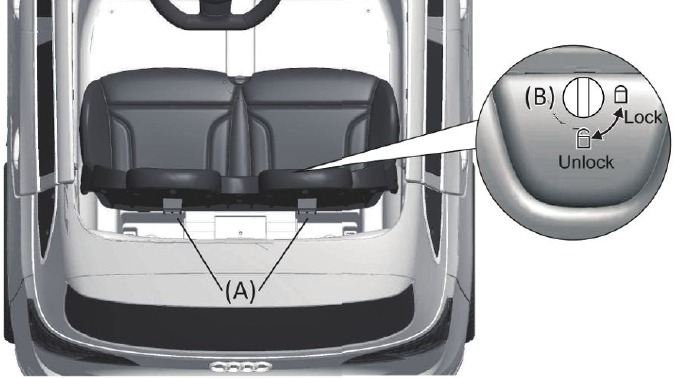

De zitting installeren

1. Lijn de lipjes (A) aan de achterkant van de zitting uit met de sleuven aan de achterkant van de hoofdcarrosserie.
2. Lijn het slot aan de voorkant van de zitting uit met het gat in het midden van de hoofdcarrosserie. Zorg ervoor dat het slot zo is georiënteerd dat het in de sleuf past.
3. Draai en laat de zitting op de hoofdcarrosserie zakken. Zorg ervoor dat de zittinglipjes in de sleuven blijven en het slot (B) in het hoofdcarrosseriegat.
4. Gebruik een munt of schroevendraaier om het slot aan de voorkant van de zitting te draaien om de zitting aan de hoofdcarrosserie te bevestigen.

   Zorg ervoor dat er geen draden of connectoren bekneld raken onder de zitting.

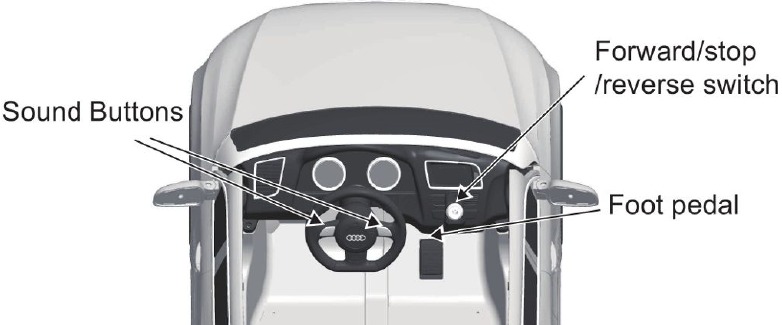

Bediening en functies

• VOORUIT
  1. Zet de "Forward/stop/reverse switch" (Vooruit/stop/achteruit-schakelaar) in de "Forward" (Vooruit) stand.
  2. Druk op het "Foot pedal" (Voetpedaal), het voertuig rijdt vooruit.
• ACHTERUIT
  1. Zet de "Forward/stop/reverse switch" (Vooruit/stop/achteruit-schakelaar) in de "reverse" (achteruit) stand.
  2. Druk op het "Foot Pedal" (Voetpedaal), het voertuig rijdt achteruit.
• STOP
  Het voertuig remt automatisch wanneer de voet van uw kind van het "Foot pedal" (Voetpedaal) wordt gehaald.
  Opmerking: Zet de "Forward/stop/reverse switch" (Vooruit/stop/achteruit-schakelaar) in de middelste "stop" (stop) stand, het voertuig zal niet bewegen.
• GELUIDSKNOPPEN:
  Druk op de knoppen aan de zijkanten van het stuur. Elke knop maakt een ander geluidseffect.

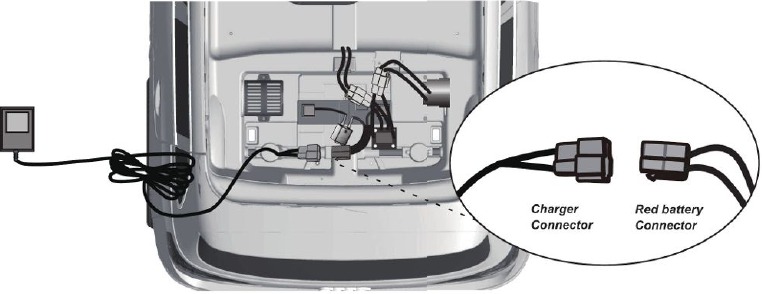

Uw voertuig opladen

OPMERKING: Laad de batterij voor het eerste gebruik 12 tot 15 uur op.

1. Zorg ervoor dat de aan/uit-schakelaar is uitgeschakeld. Verwijder de zitting (zie het zittinggedeelte), gebruik een munt of schroevendraaier om het slot in het midden van de zitting te ontgrendelen.
2. Koppel de rode batterijaansluiting los: Duw de connectoren volledig in elkaar en druk vervolgens de vergrendelingsclip in. Trek de connectoren vervolgens uit elkaar.
3. Steek de opladeraansluiting in de rode batterijaansluiting (gebruik alleen de meegeleverde 6V-oplader bij het voertuig, input: AC 230V, 50/60 Hz output: DC 6V), steek de oplader in een standaard 230V-stopcontact.
4. Nadat het opladen is voltooid (minstens 8 uur, maar niet meer dan 12 uur).
5. Haal de oplader uit het stopcontact.
6. Koppel de opladeraansluiting los van de rode batterijaansluiting.
7. Sluit de rode connectoren weer aan.
8. Plaats de zitting terug (zie het zittinggedeelte).

Zorg ervoor dat er geen draden of connectoren bekneld raken onder de zitting bij het terugplaatsen.
OPMERKING: De oplader kan warm aanvoelen tijdens het opladen. Dit is normaal en geen reden tot bezorgdheid. Als hij overmatig heet wordt, haal hem dan uit het stopcontact en vervang hem.

Onderhoud

Algemeen

Controleer het voertuig vóór gebruik op beschadigingen, ontbrekende of versleten onderdelen.

• Controleer de dichtheid van de bevestigingsmiddelen vóór elk gebruik.
• Controleer de dichtheid van het wiel. Gebruik een platte schroevendraaier om de wieldoppen voorzichtig los te wrikken. Opmerking: Als het wiel niet vastzit, grijpt het wiel niet in de vooruitversnellingen en rijdt het voertuig niet.
• Zorg ervoor dat de batterijbeugel stevig op zijn plaats zit vóór gebruik.
• Gebruik af en toe lichte olie om bewegende delen zoals wielen en stuurstangen te smeren. Gebruik geen olie op plastic of nylon onderdelen. Er is geen smering nodig.
• Bewaar het voertuig binnenshuis. Houd het uit de buurt van warmtebronnen, zoals fornuizen en verwarmingen.
• Reinig het voertuig met een zachte, droge doek. Gebruik een meubelpoets zonder was om de glans van plastic onderdelen te herstellen. Gebruik geen autowas, schurende reinigingsmiddelen en was het voertuig niet met water en zeep. Water beschadigt de motor, het elektrische systeem en de batterij.

Batterij

Alleen een volwassene die de veiligheidswaarschuwingen heeft gelezen en begrepen (zie Montage) mag de batterij opladen of herladen. Het niet naleven van de volgende veiligheidswaarschuwingen kan leiden tot ernstig letsel of de dood.

Herlaadinterval en -tijd

• Er kan schade aan de batterij ontstaan als deze volledig leeg raakt. Zorg ervoor dat de batterij niet volledig leeg raakt.
• Controleer de batterij en de oplader (voedingskabel, connector) op slijtage en beschadigingen voordat u gaat opladen. Laad de batterij niet op als er schade is opgetreden. Vervang deze alleen door een oplaadbare 6V-batterij en -oplader die door de fabrikant is geleverd.
• Gebruik alleen de oplaadbare batterij (of een gelijkwaardige vervanging) en de oplader die bij uw voertuig zijn geleverd.
• Laad de batterij vóór het eerste gebruik 15 tot 18 uur op - nooit langer dan 18 uur.
• Zodra de batterij leeg is, laadt u deze 8 tot 12 uur op - nooit langer dan 12 uur.
• Sluit de batterij niet kort: verbind de rode en zwarte draden NIET met elkaar en verbind de positieve en negatieve polen op de batterij NIET met elkaar.
• Wanneer de batterij volledig is opgeladen, koppelt u de oplader los van het stopcontact en koppelt u deze los van de oplaadpoort. Als de batterij niet wordt opgeladen zoals aangegeven, zal dit de batterij permanent beschadigen en vervalt de garantie.

Batterijopslag

Laat de batterij niet voor lange tijd in het voertuig aangesloten als deze niet wordt gebruikt. Dit kan de batterij volledig leegmaken en permanente schade veroorzaken. Koppel de batterijconnectoren los van de batterij als het voertuig lange tijd niet zal worden gebruikt. Volg deze richtlijnen als de batterij wordt verwijderd:

• Bewaar de batterij op een plaats waar de temperatuur tussen -15 °C en 50 °C ligt.
• Bewaar de batterij op een houten oppervlak. Plaats de batterij niet langdurig op cementvloeren. Dit zal leiden tot ontlading van de batterij.
• Veeg de batterij voor opslag schoon met een droge doek.

Batterijzekering

De 6V-batterij is voorzien van een thermische zekering met een resetzekering die automatisch wordt geactiveerd en alle stroom naar het voertuig onderbreekt als de motor, het elektrische systeem of de batterij overbelast is. De zekering wordt gereset en de stroom wordt hersteld nadat de unit vijf minuten is uitgeschakeld en vervolgens weer is ingeschakeld. Als de thermische zekering herhaaldelijk wordt geactiveerd tijdens normaal gebruik, moet het voertuig mogelijk worden gerepareerd. Bel de lokale klantenservice.
Om stroomuitval te voorkomen, volgt u deze richtlijnen: Overbelast het voertuig niet. Sleep niets achter het voertuig. Rijd niet steile hellingen op. Rijd niet tegen vaste objecten, waardoor de wielen kunnen gaan spinnen, waardoor de motor oververhit raakt. Rijd niet bij erg warm weer, onderdelen kunnen oververhit raken. Zorg ervoor dat er geen water of andere vloeistoffen in contact komen met de batterij of andere elektrische onderdelen. Knoei niet met het elektrische systeem. Als u dit wel doet, kan er kortsluiting ontstaan, waardoor de zekering wordt geactiveerd.

Gids voor probleemoplossing

Hieronder volgen voorbeelden van mogelijke problemen. Lees deze handleiding en de tabel met de gids voor probleemoplossing volledig door voordat u belt. Als u nog steeds hulp nodig hebt bij het oplossen van het probleem, bel dan de lokale klantenservice.

Veiligheid

De gebruiker moet alle veiligheidsvoorschriften en -richtlijnen hieronder volgen, anders kan de gebruiker ernstig letsel oplopen of overlijden.

• Gebruik altijd je gezond verstand en veilige werkwijzen bij het gebruik van het voertuig. De gebruiker moet drie jaar of ouder zijn en niet meer dan 66 lbs (30 kg) wegen.
• Dit product bevat kleine onderdelen die alleen door een volwassene mogen worden gemonteerd. Houd kleine kinderen uit de buurt tijdens de montage. Verwijder en gooi al het beschermende materiaal en de plastic zakken weg vóór de montage. Zorg ervoor dat je al het verpakkingsmateriaal en alle onderdelen onder de carrosserie van de auto verwijdert.
• Lichaamsdelen zoals handen, benen, haar en kleding kunnen vast komen te zitten in bewegende onderdelen. Plaats nooit een lichaamsdeel in de buurt van een bewegend onderdeel en draag geen losse kleding tijdens het gebruik van het voertuig. Draag altijd schoenen bij het gebruik van het voertuig.
• Het gebruik van het voertuig in de buurt van straten, motorvoertuigen, afgronden zoals: trappen, water (zwembaden), hellende oppervlakken, heuvels, natte gebieden, ontvlambare dampen, in steegjes, 's nachts of in het donker kan leiden tot een onverwacht ongeval. Gebruik het voertuig altijd in een veilige, beveiligde omgeving onder voortdurend toezicht van een volwassene.
• Gebruik het voertuig niet in onveilige omstandigheden zoals sneeuw, regen, los vuil, modder, zand of fijn grind. Dit kan leiden tot onverwachte acties zoals kantelen en slippen.
• Gebruik het voertuig niet op een onveilige manier. Voorbeelden zijn, maar niet beperkt tot:
  1. Het voertuig trekken met een ander voertuig of een soortgelijk apparaat.
  2. Meer dan één berijder toestaan.
  3. De gebruiker vanaf de achterkant duwen.
  4. Reizen met een onveilige snelheid.
• Dit speelgoed is niet geschikt voor kinderen jonger dan 3 jaar vanwege de maximale snelheid.
• Er zijn extra gevaren verbonden aan het gebruik van het speelgoed in andere gebieden dan privéterrein.
• Niet te gebruiken in het verkeer.
• Het speelgoed moet met de nodige voorzichtigheid worden gebruikt, omdat vaardigheid vereist is om vallen of aanrijdingen te vermijden die letsel veroorzaken aan de gebruiker en derden.
• Niet geschikt voor kinderen jonger dan 36 maanden vanwege "kleine onderdelen"

Waarschuwingen voor het opladen van de batterij

De volgende veiligheidsrisico's kunnen leiden tot ernstig letsel of de dood van de gebruiker van het voertuig:

• Het gebruik van een andere batterij of oplader dan de meegeleverde oplaadbare batterij en oplader kan brand of een explosie veroorzaken.
  Gebruik alleen de meegeleverde oplaadbare batterij en oplader bij het voertuig.

• Het gebruik van de oplaadbare batterij en oplader voor een ander product kan leiden tot oververhitting, brand of een explosie.
  Gebruik de oplaadbare batterij en oplader nooit bij een ander product.

• Er kunnen gassen ontstaan tijdens het opladen. Laad de batterij op in een goed geventileerde ruimte.
  Laad de batterij niet op in de buurt van hitte of ontvlambare materialen.
• Contact tussen de positieve en negatieve polen kan leiden tot brand of een explosie. Vermijd direct contact tussen de polen. Het oppakken van de batterij aan de draden of oplader kan schade aan de batterij veroorzaken en kan leiden tot brand.
  Pak de batterij altijd op aan de behuizing of handvatten.
• Vloeistoffen op de batterij kunnen brand of een elektrische schok veroorzaken. Houd altijd alle vloeistoffen uit de buurt van de batterij en houd de batterij droog.

• Contact met of blootstelling aan batterijlekkage (loodzuur) kan ernstig letsel veroorzaken. Als contact of blootstelling optreedt, neem dan onmiddellijk contact op met je arts. Als de chemische stof op de huid of in de ogen komt, spoel dan 15 minuten met koel water. Als de chemische stof is ingeslikt, geef de persoon dan onmiddellijk water of melk. Geef geen water of melk als de patiënt braakt of een verminderd bewustzijnsniveau heeft.
  Wek geen braken op.
• Knoeien met of het aanpassen van het elektrische circuitsysteem kan een schok, brand of explosie veroorzaken en het systeem permanent beschadigen.
  Blootliggende bedrading, circuits in de oplader kunnen een elektrische schok veroorzaken.
  Houd de behuizing van de oplader altijd gesloten.

Voordat je de BMW voor de eerste keer gebruikt, moet de batterij volledig worden opgeladen gedurende twaalf uur. Alleen een volwassene die de volgende veiligheidswaarschuwingen heeft gelezen en begrepen, mag de batterij hanteren, opladen of herladen (zie Onderhoud).
Opmerking: Het is niet nodig om de batterij uit het voertuig te verwijderen om op te laden. Als het snoer van de adapter echter niet veilig een 110V-stopcontact kan bereiken, kan de batterij worden verwijderd om op te laden.

Gebruikersvereisten

De geschikte leeftijdscategorie voor een kind dat de AUDI Ride-on Car gebruikt, is drie jaar en ouder. Het maximale gewicht van het kind is 66 lbs (30 kg).
Voordat het kind de AUDI Ride-on Car gebruikt, moet het de bedieningselementen van het voertuig en de veiligheidskwesties begrijpen.
Ze moeten ook aantonen dat ze in staat zijn om het voertuig te hanteren en de bedieningselementen te bedienen.
Het is de verantwoordelijkheid van de volwassene om het kind voor te lichten, te bepalen of het geschikt is om het voertuig te bedienen en toezicht te houden op het gebruik van het voertuig.
Hier zijn basisregels voor veilig rijden die je volledig aan je kind en iedereen die op de AUDI Ride-on Car rijdt, moet uitleggen:

• Een volwassene moet altijd toezicht houden op een kind dat in het voertuig rijdt.
• Ga altijd op de stoel zitten tijdens het gebruik van het voertuig.
• Houd je handen, haar en kleding uit de buurt van bewegende onderdelen. Draag altijd schoenen tijdens het rijden in het voertuig.
• Rijd niet met het voertuig op straat of in de buurt van auto's.
• Kinderen jonger dan drie jaar mogen het voertuig niet gebruiken.
• Rijd alleen op vlak terrein. Ga niet in de buurt van water, afgronden of steile hellingen op en af.
• Rijd het voertuig niet in los vuil, modder, zand of fijn grind. Het voertuig in los vuil, modder, zand of fijn grind rijden kan de elektronica en de versnellingsbak in het voertuig beschadigen.

Officieel gelicenseerd door AUDI AG
Audi Q5 Ride On
Audi Q5 Elektrische Ride-on vervaardigd door Jiaxing Xuma Ride On Co., Ltd.
(Adres: Minzhu Village, Guangchen Town, Pinghu City, Zhejiang Province, P.R.China).
