Williams ALLEGRO IV Handleiding

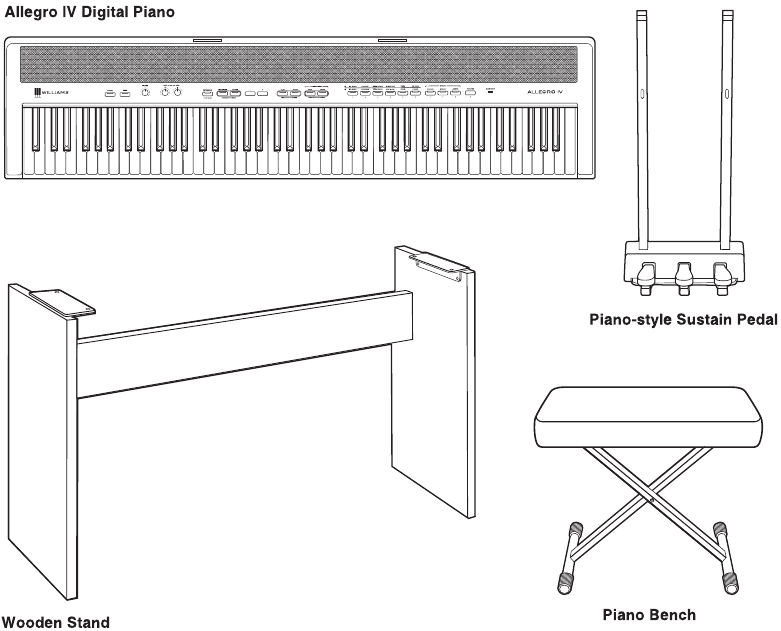

INHOUD VAN DE DOOS

De Williams Allegro IV In-Home Pack moet het volgende bevatten:

Standaardonderdelen en hardware

1. (x4) M6 tonmoeren

2. (x4) M6x40 boutschroeven

3. (x8) schroefdoppen

4. (x4) M5x20 handbouten

5. (x2) kruiskopschroevendraaier (niet inbegrepen)


Standaardmontage

Begin met het monteren van de piano door de poten aan het dwarsstuk te bevestigen.
De schroefgaten op het dwarsstuk (1) moeten naar de achterkant van de piano wijzen (weg van de plastic steunen.)

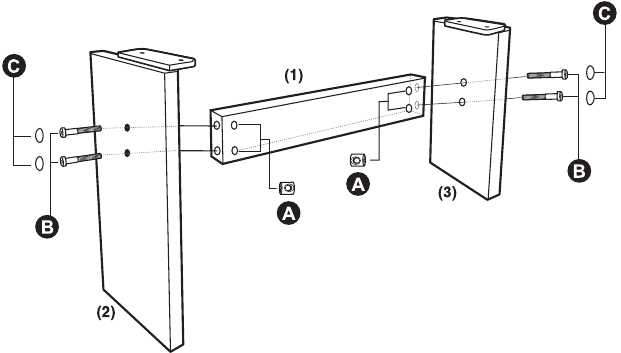

1. Poten aan het dwarsstuk bevestigen
   Plaats de tonmoer (A) in het dwarsstuk zoals afgebeeld, en zorg ervoor dat de schroefdraad van de tonmoer is uitgelijnd met het schroefgat.

2. Draai aan totdat het dwarsstuk gelijk ligt met de pootbeugels en de poten stevig vastzitten. (Zorg ervoor dat u de bout (B) goed door de poot en in de tonmoer vastmaakt. Om kruisdraad te voorkomen, gebruikt u twee schroevendraaiers, één om de tonmoer vast te houden en één om de bout in de tonmoer te schroeven.)

3. Laatste hand aan de standaardmontage
   Plaats na het bevestigen van de poten aan het dwarsstuk schroefdoppen (C) over alle 8 vastgedraaide boutschroeven.


Pedaalonderdelen en hardware

6. (x2)

7. (x2)

8. (x2)

9. (x4)

10. (x4)

Pedaalmontage

1. Bevestig de twee stalen staven aan de pedaaleenheid.

2. Schroef de staven in de achterkant van uw Williams-pianostandaard. Bevestig vier kabelklemmen om de kabel vast te zetten.

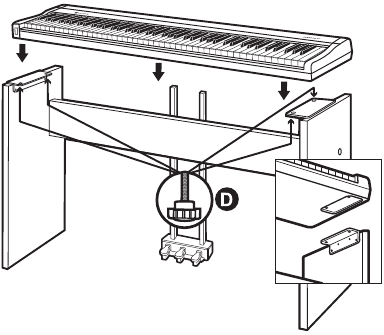

3. Piano aan de standaard bevestigen
   Til de piano op de standaard en lijn de gaten in de standaardpoten uit met de gaten aan de onderkant van de piano. Steek de handbouten (D) uit de standaardonderdelen in elk gat om de piano aan de standaard te bevestigen, zoals weergegeven in de invoegfoto.

4. Steek de 1/4" jacks in de achterkant van uw Allegro IV. Gebruik de meegeleverde klemmen om kabels achter de standaard te verbergen.


Bankmontage

1. Draai de vleugelmoeren (A) los totdat ze tegen elkaar kunnen worden getrokken.

2. Knijp de vleugelmoeren tegen elkaar en schuif de pinnen in de sleuven in de metalen balk aan de achterkant van de bank.

3. Pas de hoogte van de bank aan met dezelfde methode. Hoe verder de pinnen van het midden verwijderd zijn, hoe korter de bank zal zijn. Draai vervolgens de vleugelmoeren vast om de bankpoten vast te zetten. Pas de stand van de rubberen voetjes aan om de bank waterpas te zetten.


Raadpleeg de meegeleverde Allegro IV-referentiehandleiding voor de bediening van de rest van de piano.
