Marley NC Series, NC Modular, NC100, NC200, NC900 handleiding

Symbolen

De volgende gedefinieerde termen worden in deze handleiding gebruikt om de aandacht te vestigen op de aanwezigheid van gevaren met verschillende risiconiveaus, of op belangrijke informatie over de levensduur van het product.

geeft de aanwezigheid aan van een gevaar dat ernstig persoonlijk letsel, de dood of aanzienlijke schade aan eigendommen zal veroorzaken indien genegeerd.

geeft de aanwezigheid aan van een gevaar dat ernstig persoonlijk letsel, de dood of aanzienlijke schade aan eigendommen kan veroorzaken indien genegeerd.

geeft de aanwezigheid aan van een gevaar dat licht persoonlijk letsel of schade aan eigendommen zal of kan veroorzaken indien genegeerd.
LET OP
geeft speciale instructies voor installatie, bediening of onderhoud die belangrijk zijn, maar niet gerelateerd aan gevaren voor persoonlijk letsel.

Inleiding

De Marley Series NC-koeltoren die voor deze installatie is aangeschaft, vertegenwoordigt de huidige stand van de techniek in het ontwerp van crossflow-koeltorens met geforceerde trek. Thermisch en operationeel is het de meest efficiënte koeltoren in zijn klasse.

Locatie van de toren

De beschikbare ruimte rond de toren moet zo groot mogelijk zijn om het onderhoud te vergemakkelijken — en om een vrije luchtstroom in en door de toren mogelijk te maken. Als u vragen hebt over de toereikendheid van de beschikbare ruimte en de beoogde configuratie van de toren, neem dan contact op met uw Marley-verkoopingenieur voor advies.
Bereid een stabiele, vlakke ondersteuningsfundering voor de toren voor, met behulp van gewichts-, windbelastings- en dimensionale informatie die op de betreffende Marley-inzendtekeningen staat. Steunen moeten waterpas staan om een goede werking van de toren te garanderen.

De koeltoren moet op een zodanige afstand en richting worden geplaatst dat wordt voorkomen dat vervuilde afvoerlucht van de toren in de verse luchtinlaatkanalen van het gebouw wordt gezogen. De koper dient de diensten in te roepen van een erkend ingenieur of geregistreerd architect om te bevestigen dat de locatie van de toren voldoet aan de geldende voorschriften inzake luchtverontreiniging, brand en schone lucht.

Levering van de toren

Tenzij anders vermeld, worden Series NC-torens per vrachtwagen (op opleggers) vervoerd, waardoor u de toren in één doorlopende handeling kunt ontvangen, hijsen en installeren. Torens met één cel worden op één vrachtwagen vervoerd. Torens met meerdere cellen kunnen, afhankelijk van hun grootte, meer dan één vrachtwagen vereisen. De verantwoordelijkheid voor de staat van de toren bij aankomst ligt bij de vervoerder — evenals de coördinatie van meerdere zendingen, indien vereist.

De toren in ontvangst nemen

Voordat u de toren van de leverende vervoerder lost, inspecteert u de zending op tekenen van schade tijdens het transport. Als er schade is, noteer dit dan op de vrachtbrief. Dit zal uw toekomstige schadeclaim ondersteunen.
Zoek en verwijder de installatie-instructietekeningen, die zich bevinden in een container die in het koude waterbassin is verzonden. De tekeningen zijn waardevol voor toekomstig gebruik.

De toren hijsen

De modellen NC800 en NC900 bestaan uit twee modules per cel. De bovenste module is voorzien van zware hijsclips aan de bovenkant van de module. De hijsclips voor de onderste module bevinden zich in de buurt van de onderkant. Alle andere modellen worden in één module verzonden, met hijsclips op de ommantelde zijden van de toren. Een sticker met hijsinstructies bevindt zich op de behuizing, in de buurt van de hartlijn van de toren. Verwijder de toren van de vervoerder en hijs hem op zijn plaats volgens de instructies op de stickers.
Als het hijsen en de installatie tegelijkertijd plaatsvinden, hijst u eerst het onderste gedeelte. (Dit is het gedeelte met het koude waterbassin.)

Er zijn hijsclips voorzien om het lossen en positioneren van de toren te vergemakkelijken. Voor bovenloopliften of waar extra veiligheid vereist is, moeten er ook veiligheidskabels onder de toren worden geplaatst.

Toreninstallatie

OPMERKING
Deze installatie-instructies zijn bedoeld om u te helpen bij de voorbereiding voordat uw toren arriveert. Als er verschillen zijn tussen de instructies en de instructies die met de toren zijn meegeleverd, zijn de instructies die met de toren zijn meegeleverd van toepassing.

1. Plaats de toren (of het onderste gedeelte) op de voorbereide steunen en lijn de ankerboutgaten uit met die in het ondersteunende staal. (Zorg ervoor dat de oriëntatie overeenkomt met de beoogde leidingconfiguratie.) Bevestig het gedeelte aan het ondersteunende staal met vier bouten met een diameter van 1/2" (bouten met een diameter van 5/8" voor de modellen NC800 en NC900).
2. Maak de houten transportbokken los en verwijder ze van het bovenste gedeelte. Plaats het bovenste gedeelte op het bovenste perifere draagvlak van het onderste gedeelte en lijn de bijbehorende gaten uit terwijl het op zijn plaats wordt geplaatst. (Zorg ervoor dat de oriëntatie van het bovenste gedeelte overeenkomt met de beoogde leidingconfiguratie. De gedeelten zijn 1800 omkeerbaar ten opzichte van elkaar.) Bevestig het bovenste gedeelte aan het onderste gedeelte met de meegeleverde bevestigingsmiddelen — volgens de tekeninginstructies.
   Als de aangeschafte toren slechts één cel heeft, negeert u de stappen 4 tot en met 8.
3. Maak de eindplaat los van het bassin van de zojuist geïnstalleerde cel. (Deze bevindt zich in de zijkant van het bassin.) Bevestig in plaats daarvan de kraag van de egalisatiegoot voor het bassin volgens de tekeninginstructies.
4. Maak de eindplaat los van het bassin van de 2e toren en plaats de 2e toren (of het onderste gedeelte van de 2e cel) op zijn plaats. Lijn de ankerboutgaten en de gootopeningen in de bassinwanden uit.
5. Bevestig de gootkraag aan het 2e celbassin en installeer de goot volgens de tekeninginstructies.
6. OPMERKING
   Het is belangrijk dat de cellen stevig zijn verankerd voordat de goot aan de 2e cel wordt bevestigd. Eindplaten moeten worden verwijderd voordat de torens worden geplaatst. Kragen en goten kunnen echter worden geïnstalleerd nadat de torens zijn geplaatst en verankerd.
7. Herhaal stap #2 en #3 voor het 2e bovenste gedeelte op de modellen NC800 en NC900.
8. Herhaal de stappen 4 tot en met 7 voor de overige cellen.
9. Sluit uw koude watertoevoerleiding aan op de aanzuigaansluiting van het koude waterbassin in overeenstemming met de tekeninginstructies.
   OPMERKING
   Ondersteun uw leiding niet vanaf de toren of de uitstroomaansluiting — ondersteun deze extern.
   Normaal gesproken wordt een van de volgende drie uitstroomconfiguraties geleverd:
   Zijaanzuigaansluiting: Dit is een in de fabriek geïnstalleerde, gegalvaniseerde pijpnippel (6" diameter of groter, indien van toepassing) die horizontaal uit de zijkant van het koude waterbassin steekt. Het is zowel afgeschuind voor het lassen — als gegroefd voor een mechanische koppeling. Als er een lasverbinding wordt gebruikt, wordt aanbevolen om het lasgebied te beschermen tegen corrosie. Koud verzinken wordt aanbevolen, toegepast volgens de instructies van de fabrikant.
   Onderste uitlaataansluiting: Dit is een in de fabriek geïnstalleerde afgeschermde cirkelvormige opening in de bodem van het koude waterbassin van een of meer cellen. Voor bevestiging is vereist dat uw leiding is uitgerust met een 125# ANSI B16.1-flens.
   Verlaagde putaansluiting: Tenzij anders vermeld, zijn de putten vervaardigd van zwaar GRP (glasvezelversterkt polyester). Vanwege hun grootte worden ze ondersteboven in het bassin bevestigd om schade tijdens het transport te voorkomen. Ze moeten in de vierkante opening worden gestoken die is voorbereid in de bodem van het koude waterbassin van een of meer cellen — afgedicht tegen lekkage en bevestigd met machinebouten, volgens de meegeleverde installatietekening. Er is een cirkelvormige opening van de juiste afmetingen in het verticale vlak van de put geboord om een 125# ANSI B16.1-flensverbinding te accepteren.
10. Sluit uw make-upwatertoevoerleiding aan op de vlotterkraanaansluiting van de juiste afmetingen in de zijwand van het koude waterbassin. Als u overloop- en afvoerafvalwater naar een extern afvoerpunt wilt leiden, maak dan nu ook die aansluitingen.
11. Sluit uw warmwaterretourleiding (stijgleiding) aan op de inlaataansluitingen van de toren. Het verwijderen van de inlaatgootconstructies maakt de toegang tot de inlaatbevestigingsmiddelen veel gemakkelijker.
    OPMERKING
    Ondersteun uw leiding niet vanaf de toren — ondersteun deze extern.
    OPMERKING
    Een efficiënte werking van de toren vereist een uniforme stroom naar alle verdeelbassins. U kunt aan deze behoefte voldoen door regelkleppen in uw stijgleiding naar elk bassin te installeren of door uw toren uit te rusten met Marley HC-stroomregelkleppen.
12. Sluit de motor aan volgens het bedradingsschema.

    Voor onderhouds-/veiligheidsdoeleinden moet u een vergrendelingsschakelaar plaatsen die zichtbaar is vanuit het mechanische uitrustingsgebied van de toren.
    Naast deze ontkoppelingsschakelaar moet de motor op de hoofdstroomvoorziening worden aangesloten via een kortsluitbeveiliging en een magnetische starter met overbelastingsbeveiliging.

Opstarten van de toren

Watersysteem

1. Verwijder al het opgehoopte vuil uit de toren. Besteed speciale aandacht aan de binnenkant van het koude waterbassin, de warme waterbassins, de lamellen en de druppelvangers. Zorg ervoor dat de aanzuigzeven voor koud water schoon zijn en correct zijn geïnstalleerd.
2. Vul het watersysteem tot een geschatte diepte van 2-1/8" in het gebied van het koude waterbassin onder de vulling (3-1/8" diepte in de modellen NC800 en NC900). Dit is het aanbevolen waterniveau tijdens bedrijf. Stel de vlotterkraan zo af dat deze in wezen gesloten is op dat niveau. Blijf het systeem vullen totdat het water een niveau bereikt dat ongeveer 1/8" onder de rand van de overloop ligt.
   OPMERKING
   Als de toren is uitgerust met een standaard zijaanzuigaansluiting, ontlucht u eventuele opgehoopte lucht van de bovenkant van de aanzuigkap door een of beide tapbouten te verwijderen die zich op die locatie bevinden. Vervang deze tapbouten wanneer het ontluchten is voltooid.
3. Open alle warmwaterstroomregelkleppen volledig. Start uw pomp(en). Observeer de werking van het systeem. Aangezien het watersysteem buiten de toren alleen is gevuld tot het niveau dat is bereikt in het koude waterbassin, zal er een zekere mate van "wegpompen" van het waterniveau in het bassin optreden voordat het water het circuit voltooit en van de vulling begint te vallen. De hoeveelheid initiële wegpomping is mogelijk onvoldoende om de vlotterkraan te laten openen. U kunt de werking ervan echter controleren door op de bedieningshendel te drukken waaraan de stang van de vlotterkraan is bevestigd.
4. Nadat u de ontworpen waterstroomsnelheid hebt bereikt, stelt u de kleppen af om de diepte van het warme water in de verdeelbassins te egaliseren. Elk bassin moet een waterdiepte hebben van 2,8 tot 5,4 inch, met een uniforme diepte van bassin tot bassin. Zet de kleppen in deze positie vast wanneer de diepte correct is.
   Een uniforme verdeeldiepte van 2,8 tot 5,4 inch is essentieel voor een efficiënte werking van de toren. Neem contact op met uw Marley-verkoopingenieur als u een wijziging in de circulatie van de waterstroomsnelheid overweegt die een werking binnen deze grenzen zou verhinderen.
5. Laat de pomp ongeveer 15 minuten draaien, waarna wordt aanbevolen om het watersysteem te legen, door te spoelen en opnieuw te vullen.

Mechanische uitrusting

Schakel altijd de elektrische stroom naar de ventilatormotor van de toren uit voordat u onderhoud aan de toren uitvoert. Alle elektrische schakelaars moeten worden vergrendeld en gelabeld om te voorkomen dat anderen de stroom weer inschakelen.

1. Controleer het oliepeil in overeenstemming met de bedieningsinstructies voor de Geareducer. (Hoewel de Geareducer in de fabriek tot het juiste niveau is gevuld, kan het kantelen tijdens het transport en hijsen enig olieverlies hebben veroorzaakt.) Als er olie nodig is, vult u de Geareducer tot het juiste niveau. Controleer het oliepeil bij de Geareducer-kijkglaspoort of peilstok (standpijp op het ventilatorplatform, indien aanwezig) om te bevestigen dat het juiste niveau wordt aangegeven.
2. Draai de ventilator handmatig om er zeker van te zijn dat alle ventilatorbladen de binnenkant van de ventilatorcilinder goed vrijmaken. Observeer de werking van de koppeling (of aandrijfasverbindingen) om er zeker van te zijn dat de motor en de Geareducer correct zijn uitgelijnd. Corrigeer indien nodig de uitlijning in overeenstemming met de meegeleverde handleiding.
3. Installeer de bovenste ventilatorring en de ventilatorbescherming volgens de installatietekening die bij de toren is geleverd. De modellen NC 100 tot en met NC300 zijn voorzien van een ventilatorbescherming uit één stuk. De modellen NC400 tot en met NC900 zijn voorzien van een tweedelige ventilatorbescherming die het gebruik van een ventilatorbeschermingssteun en lasapparatuur vereist.
   Zorg ervoor dat u de steun buigt (het midden van de bescherming verhogen) om de gaten in de ventilatorcilinder uit te lijnen. Forceer de ventilatorcilinder niet naar buiten.
   Het is essentieel dat de ventilatorcilinder en de ventilatorbescherming worden geïnstalleerd in overeenstemming met de installatietekening die bij de toren is geleverd.

   Een onjuiste installatie van de ventilatorcilinder en de ventilatorbescherming zal de structurele integriteit van de ventilatorbescherming vernietigen. Een defect aan de ventilatorbescherming kan ervoor zorgen dat bedienings- of onderhoudspersoneel in de draaiende ventilator valt.
4. Geef de motor kortstondig energie ("tik") en observeer de rotatie van de ventilator. De ventilator moet tegen de klok in draaien, gezien van onderaf. Als de rotatie achterwaarts is, schakelt u de ventilator uit en verwisselt u twee van de drie primaire leidingen die de motor van stroom voorzien.
   OPMERKING
   Als de toren is uitgerust met een motor met twee snelheden, controleer dan de juiste rotatie bij beide snelheden. Controleer ook of de starter is uitgerust met een vertraging van 20 seconden die direct schakelen van hoge snelheid naar sleepsnelheid voorkomt. Deze vertraging zal de ventilator in staat stellen om te vertragen en zal voorkomen dat er abnormale spanning wordt uitgeoefend op de mechanische uitrusting en de elektrische circuitcomponenten.
5. Laat de motor draaien en observeer de werking van de mechanische uitrusting. De werking moet stabiel zijn en er mag geen bewijs van olielekkage zijn.
   OPMERKING
   Als het watertoevoersysteem niet in bedrijf is — of als er geen warmtebelasting op het systeem is — kunnen de motorampères die op dit moment worden afgelezen, een schijnbare overbelasting van maar liefst 10-20% aangeven. Dit komt door de toegenomen dichtheid van ongeverwarmde lucht die door de ventilator stroomt. De bepaling van een nauwkeurige motorbelasting moet wachten op de toepassing van de ontworpen warmtebelasting.

Torenwerking

Algemeen

De temperatuur van het koude water dat van een werkende koeltoren afkomstig is, zal variëren met de volgende invloeden:

1. Warmtebelasting: Als de warmtebelasting toeneemt terwijl de ventilator volledig in bedrijf is, zal de temperatuur van het koude water stijgen. Als de warmtebelasting afneemt, zal de temperatuur van het koude water dalen.
   Let op: het aantal graden ("bereik") waarmee de toren het water koelt, wordt bepaald door de warmtebelasting van het systeem en de hoeveelheid water die wordt gecirculeerd, in overeenstemming met de volgende formule:

   De koeltoren bepaalt alleen de temperatuur van het koude water die onder alle bedrijfsomstandigheden kan worden bereikt.
2. Nattemperatuur van de lucht: De temperatuur van het koude water zal ook variëren met de nattemperatuur van de lucht die de lamellen van de toren binnenkomt. Lagere nattemperaturen resulteren in koudere watertemperaturen. De temperatuur van het koude water zal echter niet in dezelfde mate variëren als de nattemperatuur. Een verlaging van de nattemperatuur met 20 °F kan bijvoorbeeld resulteren in een verlaging van de temperatuur van het koude water met slechts 15 °F.
3. Debiet van het water: Het verhogen van het waterdebiet (GPM) zal een lichte verhoging van de temperatuur van het koude water veroorzaken, terwijl het verlagen van het waterdebiet een lichte daling van de temperatuur van het koude water zal veroorzaken. Bij een bepaalde warmtebelasting (zie bovenstaande formule) veroorzaakt een lagere GPM echter ook een stijging van de temperatuur van het binnenkomende warme water. Zorg ervoor dat het warme water niet hoger wordt dan 125 °F om schade aan de torenonderdelen te voorkomen.
4. Luchtdebiet: Het verminderen van de luchtstroom door de toren zorgt ervoor dat de temperatuur van het koude water stijgt. Dit is de goedgekeurde methode om de temperatuur van het uitgaande water te regelen.
   Als uw toren is uitgerust met een motor met één snelheid, kan de motor worden uitgeschakeld wanneer de watertemperatuur te koud wordt. Hierdoor zal de watertemperatuur stijgen. Wanneer de watertemperatuur vervolgens te warm wordt voor uw proces, kan de motor opnieuw worden gestart.
   OPMERKING
   Wanneer u in deze modus werkt, moet u ervoor zorgen dat u een totale acceleratietijd van 30 seconden per uur niet overschrijdt.
   Bepaal vanuit een dode stop het aantal seconden dat de ventilator nodig heeft om op volle snelheid te komen. Deel dit aantal door 30 om het toegestane aantal starts per uur te bepalen. Gezien de normale ventilator- en motorafmetingen die op de NC-serie torens worden gebruikt, moet u rekening houden met ongeveer 4 tot 5 starts per uur.
   Als uw toren is uitgerust met een motor met twee snelheden, heeft u meer mogelijkheden voor temperatuurregeling. Wanneer de watertemperatuur te koud wordt, zal het overschakelen van de ventilator naar halve snelheid ervoor zorgen dat de temperatuur van het koude water stijgt — en stabiliseert bij een temperatuur die ongeveer 5-15 graden hoger is (afhankelijk van een combinatie van alle operationele factoren). Met een verdere verlaging van de watertemperatuur kan de ventilator afwisselend van halve snelheid naar uit worden geschakeld — met inachtneming van dezelfde beperking van 30 seconden toegestane acceleratietijd per uur zoals hierboven beschreven.
   Als uw toren uit twee of meer cellen bestaat, kan het schakelen van motoren worden gedeeld tussen cellen, waardoor uw operationele stappen dienovereenkomstig toenemen.
   Lees voor meer inzicht in temperatuurregeling van koud water Technisch Rapport #H-001-A ("Cooling Tower Energy and its Management"), dat verkrijgbaar is bij uw Marley-verkoopingenieur.

Werking in de winter

Tijdens bedrijf bij temperaturen onder het vriespunt bestaat de mogelijkheid dat er ijs ontstaat in de koudere delen van de toren. Uw belangrijkste zorg is om de vorming van destructief ijs op de koeltorenvulling te voorkomen. Uw begrip van de werking bij koud weer zal worden vergroot als u Technisch Rapport #H-003 ("Operating Cooling Towers in Freezing Weather") leest, aangevuld met de volgende richtlijnen:

1. Zorg ervoor dat de temperatuur van het uitgaande water van de toren niet onder een minimaal toegestane waarde komt — (ongeveer 40 °F) — vastgesteld als volgt:
   Observeer tijdens de koudste dagen van de eerste winter van bedrijf of er ijsvorming optreedt op de lamellen, met name in de buurt van het onderste deel van de lamellen. Als er hard ijs op de Iuvers aanwezig is, moet u de toegestane temperatuur van het koude water verhogen. Als het koudst mogelijke water gunstig is voor uw proces, kan ijs van een papperige consistentie worden getolereerd — maar routinematige periodieke observatie is raadzaam.
   Als de minimaal toegestane temperatuur van het koude water wordt vastgesteld bij of nabij maximale warmtebelasting, zou dit veilig moeten zijn voor alle bedrijfsomstandigheden. Echter, als vastgesteld bij een verminderde belasting, kunnen verhoogde warmtebelastingen het potentieel voor ijsvorming opnieuw introduceren.
   Nadat de minimaal toegestane temperatuur van het koude water is vastgesteld, kan het handhaven van die temperatuur worden bereikt door ventilatormanipulatie, zoals beschreven in item #4 onder "Torenwerking". Echter, in torens met meer dan één cel is de beperkende temperatuur die is vastgesteld van toepassing op de watertemperatuur van de cel of cellen die op de hoogste ventilatorsnelheid werken — niet noodzakelijk de netto temperatuur van het koude water die door de gehele toren wordt geproduceerd.
2. Naarmate koude lucht de lamellen binnenkomt, zorgt dit ervoor dat het vallende water naar binnen wordt getrokken in de richting van het midden van de toren. Onder ventilatorbedrijf blijven de lamellen en de lagere periferie van de torenstructuur dus gedeeltelijk droog en zien ze alleen willekeurige opspattend water van binnenuit de toren — plus normaal atmosferisch vocht van de binnenkomende lucht. Dergelijke licht bevochtigde gebieden zijn het meest vatbaar voor bevriezing.
   Hoewel ijs waarschijnlijk geen structurele schade zal veroorzaken, kan het voldoende ophopen om de vrije luchtstroom door de lamellen te beperken. Dit heeft tot gevolg dat de thermische prestatie-efficiëntie van de toren wordt verminderd. Wanneer er overmatig ijs op de lamellen ontstaat, stop dan de ventilator gedurende een paar minuten. Met de ventilator uitgeschakeld, zal de stijging van de watertemperatuur en de werking van het trapsgewijze water de ijsvorming op de lamellen verminderen. In extreme gevallen zal een korte omkering van de ventilator ook helpen om ijs te verwijderen. Omgekeerde ventilatorwerking mag niet langer duren dan 15 tot 20 minuten.

Intermitterende werking in de winter

Als er perioden van stilstand (nachten, weekenden, enz.) optreden tijdens vriesweer, moeten er maatregelen worden genomen om te voorkomen dat het water in het koudwaterbassin — en alle blootliggende leidingen — bevriezen. Er worden verschillende methoden gebruikt om dit te bestrijden, waaronder automatische bassinverwarmingssystemen die verkrijgbaar zijn bij Marley.
OPMERKING
Tenzij er een middel ter voorkoming van bevriezing in uw systeem is opgenomen, moeten het torenbassin en de blootliggende leidingen worden leeggemaakt aan het begin van elke winterse stilstandperiode.
Het wordt aanbevolen dat u uw opties ter voorkoming van bevriezing bespreekt met uw lokale Marley-verkoopingenieur.

Waterbehandeling en afblazen

Waterkwaliteit handhaven

Het staal dat in de NC-serie torens wordt gebruikt, is verzinkt met een zware zinklaag met een gemiddelde dikte van 1,9 mils. Andere gebruikte materialen (PVC-vulling, druppelvangers en lamellen; aluminium ventilatoren; gietijzeren Geareducer, enz.) zijn geselecteerd om een maximale levensduur te bieden in een "normale" koeltorenomgeving, gedefinieerd als volgt:

• Circulerend water met een pH tussen 6 en 8; een chloridegehalte (als NaCl) lager dan 750 ppm; een sulfaatgehalte (S0₄) lager dan 1200 ppm; een natriumbicarbonaatgehalte (NaHCO₃) lager dan 200 ppm; een maximale inlaattemperatuur van het water van niet meer dan 125 °F; geen significante verontreiniging met ongebruikelijke chemicaliën of vreemde stoffen; en adequate waterbehandeling om kalkaanslag te minimaliseren.
• Chloor (indien gebruikt) moet met tussenpozen worden toegevoegd, met een vrij residu van niet meer dan 1 ppm — gedurende korte perioden gehandhaafd.
• Een atmosfeer rond de toren die niet slechter is dan "matig industrieel", waar regenval en mist niet meer dan licht zuur zijn en geen significante chloriden of waterstofsulfide (H₂S) bevatten.

Aangezien de structuur van uw koeltoren voornamelijk bestaat uit gegalvaniseerd staal, moet uw waterbehandelingsprogramma compatibel zijn met zink. Bij het werken met uw waterbehandelingsleverancier is het belangrijk dat u de potentiële effecten op zink van het specifieke behandelingsprogramma dat u kiest, erkent.

Koeltorenreiniging

Elke koeltoren van het verdampingstype moet regelmatig grondig worden gereinigd om de groei van bacteriën, waaronder Legionella Pneumophila, te minimaliseren om het risico op ziekte of overlijden te voorkomen. Onderhoudspersoneel moet de juiste persoonlijke beschermingsmiddelen dragen. Probeer GEEN service uit te voeren, tenzij de ventilatormotor is vergrendeld.
Exploitanten van verdampingskoelapparatuur, zoals waterkoeltorens, moeten onderhoudsprogramma's volgen die de mogelijkheid van bacteriologische besmetting tot een absoluut minimum beperken. Functionarissen van de Public Health Service hebben aanbevolen om "goede huishoudelijke" procedures te volgen, zoals: regelmatige inspecties op concentraties van vuil, kalk en algen; periodiek spoelen en reinigen; en het volgen van een volledig waterbehandelingsprogramma, inclusief biocide behandeling.
De visuele inspectie moet minstens één keer per week plaatsvinden tijdens het bedrijfsseizoen. Het periodiek spoelen en reinigen moet voor en na elk koelseizoen worden uitgevoerd, maar in ieder geval minstens twee keer per jaar. De lamellen, druppelvangers en gemakkelijk toegankelijke vullingsoppervlakken moeten worden gespoeld met behulp van een waterstraal met matige druk, waarbij u ervoor moet zorgen dat er geen fysieke schade wordt veroorzaakt. Er moet een betrouwbaar waterbehandelingsprogramma worden geïnstalleerd en onderhouden. Filtratieapparaten kunnen worden gebruikt om de concentraties van zwevende stoffen te verminderen, waardoor de effectiviteit van het waterbehandelingsprogramma toeneemt.

Afblazen

Een koeltoren koelt water door er voortdurend een deel van te laten verdampen. Hoewel het water dat verloren gaat door verdamping wordt aangevuld door het aanvulsysteem, verlaat het de toren als puur water — en laat het zijn last van opgeloste vaste stoffen achter om zich te concentreren in het resterende water. Zonder enige controle kan deze toenemende concentratie van verontreinigingen een zeer hoog niveau bereiken.
Om een waterkwaliteit te bereiken die acceptabel is voor de koeltoren (evenals de rest van uw circulerende watersysteem), moet het geselecteerde waterbehandelingsbedrijf werken vanuit een relatief constant niveau van concentraties. Deze stabilisatie van verontreinigingsconcentraties wordt meestal bereikt door afblazen, wat de constante afvoer is van een deel van het circulerende water naar afval. In de regel zullen acceptabele niveaus waarop een behandelingsschema kan worden gebaseerd, liggen in het bereik van 2-4 concentraties. De volgende tabel geeft geschatte afblaassnelheden (percentage van het totale waterdebiet dat constant wordt verspild) om die concentraties te bereiken bij verschillende koelbereiken*:

* ("Bereik" = verschil tussen de temperatuur van het warme water dat de toren binnenkomt & de temperatuur van het koude water dat de toren verlaat.)
OPMERKING
Wanneer waterbehandelingschemicaliën worden toegevoegd, mogen deze niet via het koudwaterbassin van de koeltoren in het circulerende watersysteem worden gebracht. De watersnelheden zijn op dat punt het laagst, wat resulteert in onvoldoende menging.

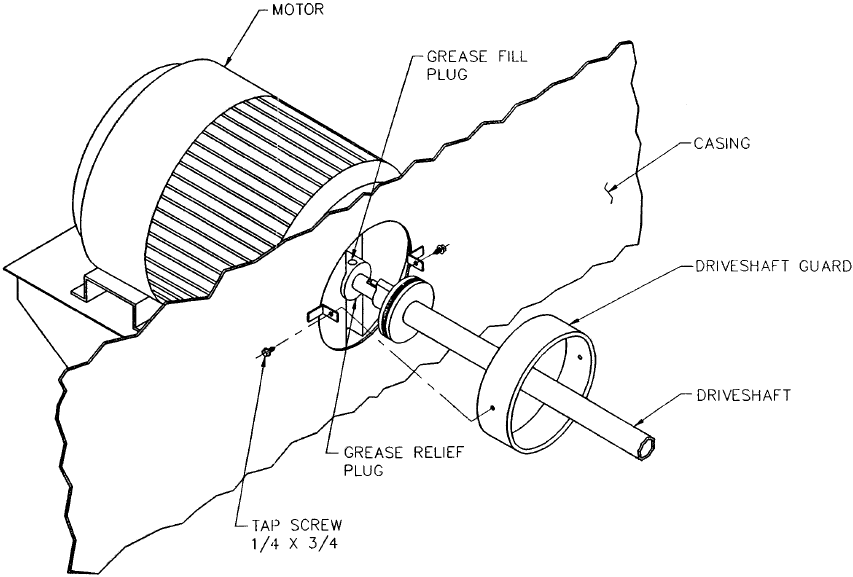

Instructies voor het opnieuw smeren van de motor

(voor torens met een motor die zich buiten het plenum bevindt)

Open en vergrendel de scheidingsschakelaar om er zeker van te zijn dat de motor niet kan worden gestart.

1. Verwijder de beschermkap en afdekplaten zoals hierboven weergegeven. Het motorlager aan de andere kant is toegankelijk vanaf de buitenkant van de toren.
2. Verwijder de vetvulling en ontlastingspluggen aan zowel het asverlengingsuiteinde als de lagers aan de andere kant en verwijder het uitgeharde vet met behulp van een schone draad.
3. Steek vetnippels in de vetvulopeningen en voeg vet toe totdat het vet door de ontlastingsopeningen wordt gedwongen.
4. Plaats de vulpluggen terug en laat de mechanische apparatuur 30 minuten tot een uur draaien om overtollig vet bij de vetontlastingsopening te verwijderen.
5. Plaats de vetontlastingspluggen terug en installeer de beschermkap en afdekplaten opnieuw.
6. Hervat de normale torenwerking.

Schema voor torenonderhoud

Sommige onderhoudsprocedures vereisen mogelijk dat onderhoudspersoneel de toren betreedt. Elke omhulde zijde van de toren heeft een deur van 38" breed bij 35" hoog voor toegang tot de binnenkant van de toren.
De optionele ventilatorplatformladder is uitsluitend ontworpen om personeel toegang te geven tot het ventilatorplatform. De ventilatorplatformladder mag niet worden gebruikt bij het betreden of verlaten van de toegangsdeuren voor onderhoud die zich op de omhulde zijde van de toren bevinden.

De koper of eigenaar is verantwoordelijk voor het voorzien in een veilige methode voor het betreden of verlaten van de toegangsdeur. Gebruik van de ventilatorplatformladder om de toegangsdeuren te betreden of te verlaten kan leiden tot een val.
De koper of zijn vertegenwoordiger dient te zorgen voor een veilige toegang en uitgang via de toegangsdeuren.
Bij dit instructiepakket zijn afzonderlijke servicehandleidingen voor elk belangrijk werkend onderdeel van de toren inbegrepen, en het wordt aanbevolen deze grondig door te lezen.
Waar er verschillen kunnen zijn, hebben de afzonderlijke servicehandleidingen voorrang.
Het volgende wordt aanbevolen als een minimumroutine voor gepland onderhoud:

Schakel altijd de elektrische stroom naar de ventilatormotor van de toren uit voordat u inspecties uitvoert waarbij fysiek contact met de mechanische of elektrische apparatuur in of op de toren kan plaatsvinden. Vergrendel en label alle elektrische schakelaars om te voorkomen dat anderen de stroom weer inschakelen.

Dagelijks: Observeer, voel en luister elke dag even naar de toren. Raak gewend aan het normale uiterlijk, geluid en trillingsniveau. Abnormale aspecten met betrekking tot de roterende apparatuur moeten worden beschouwd als reden om de toren stil te leggen totdat het probleem kan worden gelokaliseerd en verholpen.

Wekelijks: Observeer de werking van de motor, koppeling (of aandrijfas), Geareducer en ventilator. Maak uzelf vertrouwd met de normale bedrijfstemperatuur van de motor, evenals het aanzicht en het geluid van alle componenten als geheel.
Schakel de ventilator enkele minuten uit en controleer het oliepeil in de Geareducer. Vul indien nodig olie bij. Controleer het systeem op lekkages als de benodigde hoeveelheid olie ongebruikelijk lijkt. (Als olie wordt toegevoegd bij de externe vulopening, geef dan voldoende tijd om het niveau te stabiliseren voordat u het uiteindelijke niveau afleest.)
Inspecteer de lamellen en verwijder eventueel opgehoopt vuil. Observeer de werking van de vlotterklep. Druk op de bedieningshendel om er zeker van te zijn dat de klep vrij werkt. Inspecteer het aanzuigrooster op verstopping. Verwijder eventueel opgehoopt vuil.
Controleer op eventuele ophoping van slib op de bodem van het koudwaterbassin. Noteer mentaal de hoeveelheid, indien aanwezig, zodat toekomstige inspecties u in staat stellen om de snelheid waarmee het zich vormt te bepalen.

Maandelijks: Controleer het oliemonster van de Geareducer op de aanwezigheid van water en/of slib. Zorg ervoor dat de ontluchtingen open zijn. (Zie Geareducer-handleiding.

Halfjaarlijks: Tap de Geareducer af en vul deze bij met verse olie, zoals beschreven in de Geareducer-handleiding. Als er slib aanwezig is in de verwijderde olie, spoel dan de Geareducer door voordat u deze bijvult. Smeer de motor opnieuw volgens de instructies van de fabrikant.
Controleer of alle bouten in de ventilator en de mechanische apparatuur regio vastzitten, inclusief de ventilatorcilinder en de ventilatorbescherming. (Gebruik de aanhaalmomenten die op het typeplaatje van de ventilator staan.)
Inspecteer de druppelvangers visueel. Verwijder eventueel opgehoopt vuil of kalkaanslag.
Als het slibniveau in het bassin significant is, tap het bassin dan af en maak het schoon. Raadpleeg de bovenstaande sectie "Koeltorens reinigen".

Jaarlijks: Inspecteer de toren grondig en maak maximaal gebruik van de instructies in de afzonderlijke servicehandleidingen. Controleer de structurele boutverbindingen en draai ze indien nodig aan. Voer indien nodig preventief onderhoud uit.

Instructies voor seizoensgebonden uitschakeling

Tap de torenbassin(s) en alle blootgestelde leidingen af. Laat de bassinafvoeren open staan.
Reinig de toren tijdens de stillegging en voer de nodige reparaties uit. Besteed bijzondere aandacht aan de ondersteuningen van de mechanische apparatuur en de koppeling (of aandrijfassen).
Inspecteer na elke jaarlijkse stillegging en reiniging de metalen oppervlakken van de toren op tekenen van de noodzaak om een beschermende coating aan te brengen. Interpreteer vuil — en voorbijgaande roest van het leidingsysteem — niet verkeerd als een noodzaak om de toren te laten schilderen. Als relatief helder metaal kan worden blootgesteld door reiniging, overweeg dan dat de galvanisatie effectief is gebleven. Tenzij er sprake is van een algemeen falen van de galvanisatie, zou plaatselijke retouche voldoende moeten zijn.
OPMERKING
Voor zover de galvanisatie (zinklaag) nog bestaat, zal verf er niet gemakkelijk aan hechten. Neem contact op met de fabrikant van de coating die u wilt gebruiken voor instructies.

Torenframe: Controleer de structurele boutverbindingen en draai ze indien nodig aan.
Geareducers:

1. Bedien de Geareducer bij het uitschakelen totdat de olie warm is, tap vervolgens af en vul bij in overeenstemming met de Geareducer-servicehandleiding.
2. Tap elke maand tijdens de stillegging al het water af dat in de Geareducer en het smeersysteem is gecondenseerd. Controleer het oliepeil en vul indien nodig olie bij. Bedien de Geareducer om alle binnenoppervlakken opnieuw met olie te coaten (zie "elektromotoren" hieronder).
3. Controleer de ankerbouten van de Geareducer en draai ze indien nodig aan.
4. Bedien de Geareducer bij de volgende seizoensstart totdat de olie warm is; tap af en vul bij.

Ventilatoren: Controleer de bouten van de ventilatorsamenstelling en draai ze indien nodig aan. (Gebruik de aanhaalmomenten die op het typeplaatje van de ventilator staan.)
Elektromotoren: Reinig en smeer de motor aan het einde van de aanbevelingen. Controleer de ankerbouten van de motor en draai ze indien nodig aan.

Start de motor niet voordat u hebt vastgesteld dat er geen interferentie zal zijn met de vrije rotatie van de ventilatoraandrijving.
De motor moet minstens één keer per maand drie uur worden gebruikt. Dit dient om wikkelingen uit te drogen en lageroppervlakken opnieuw te smeren. (Raadpleeg de servicehandleiding voor elektromotoren van Marley.)
Zorg er bij de start van het nieuwe bedrijfsseizoen voor dat de lagers voldoende zijn gesmeerd voordat de motor weer in gebruik wordt genomen.

Langdurige stillegging

Als de stilleggingsperiode langer is dan seizoensgebonden, neem dan contact op met uw Marley-verkoopingenieur voor aanvullende informatie.

Marley-services

De interesse van Marley in uw Series NC-koeltoren eindigt niet met de verkoop. Nadat we de meest betrouwbare en langst meegaande koeltoren in zijn klasse hebben bedacht, ontworpen en gefabriceerd, willen we ervoor zorgen dat u maximaal profiteert van de aankoop.
Daarom zijn de volgende services beschikbaar, die bedoeld zijn om: de maximale levensduur onder uw bedrijfsomstandigheden te garanderen; de bedrijfskarakteristieken af te stemmen op uw specifieke behoeften; en consistent optimale thermische prestaties te behouden. Ze zijn beschikbaar door contact op te nemen met uw Marley Cooling Tower Company-verkoopingenieur.

Vervangingsonderdelen: Met uitzondering van de motor is elk onderdeel van uw toren ontworpen en vervaardigd door The Marley Cooling Tower Company. We doen dit omdat commercieel verkrijgbare componenten niet bestand zijn gebleken tegen de barre omgeving van een koeltoren — noch dragen ze hun steentje bij aan de thermische capaciteit en beoogde bedrijfskarakteristieken.
Een complete voorraad van alle onderdelen en componenten wordt bijgehouden in een of meer van de verschillende Marley-fabrieken. In noodgevallen kunnen ze normaal gesproken binnen 24 uur worden verzonden — indien nodig per luchtvracht. U zou er echter duidelijk van profiteren om van tevoren op hun behoefte te anticiperen, waardoor u de kosten van speciale behandeling vermijdt.
Vermeld zeker het serienummer van uw toren (van het typeplaatje van de toren) bij het bestellen van onderdelen.

Periodiek onderhoud: U kunt een contract met Marley afsluiten voor regelmatig geplande bezoeken — met als doel de staat van uw toren te inspecteren en te rapporteren — om aanbevelingen te doen die bedoeld zijn om noodsituaties te voorkomen — en om onderhoud uit te voeren dat als buiten de norm wordt beschouwd.
Deze service is niet bedoeld om de belangrijke functie te vervangen die door uw onderhoudspersoneel wordt uitgevoerd. Hun aandacht verzekert de routinebedrijfsprestaties van de torens en is van onschatbare waarde. Marley erkent echter dat de ongebruikelijke manier waarop een koeltoren zijn functie uitvoert — evenals de unieke krachten die erop inwerken — overwegingen kunnen zijn die af en toe de diensten van een deskundige technicus vereisen.

Tips voor problemen met koeltorens

Verhoogde belastingseisen: NC-torens uit de Series zijn zo ontworpen dat cellen met een gelijke of ongelijke capaciteit in de toekomst kunnen worden toegevoegd. Hierdoor kunt u compenseren voor de belastingtoename die normaal gesproken optreedt bij de vervanging of toevoeging van productieapparatuur — en toch de continuïteit met betrekking tot uw koeltorensysteem behouden.
Torenreconstructie: Marley reconstrueert en upgradet routinematig koeltorens van alle materialen en merken. Als uw toren ooit de limiet van zijn levensduur bereikt, raden we u aan de kosten van reconstructie te onderzoeken voordat u routinematig een nieuwe vervangingstoren bestelt.

Veiligheid staat voorop

De locatie en oriëntatie van de koeltoren kunnen de veiligheid beïnvloeden van degenen die verantwoordelijk zijn voor de installatie, bediening of het onderhoud van de toren. Omdat Marley echter niet de locatie of oriëntatie van de toren bepaalt, kunnen we niet verantwoordelijk zijn voor het aanpakken van die veiligheidsproblemen die worden beïnvloed door de locatie of oriëntatie van de toren.

De volgende veiligheidskwesties moeten worden overwogen door degenen die verantwoordelijk zijn voor het ontwerpen van de toreninstallatie.

• toegang van en naar het ventilatorplatform
• toegang van en naar de onderhoudstoegangsdeuren
• mogelijke toegangsproblemen als gevolg van obstakels rondom de toren
• de mogelijke behoefte aan leuningen rond het ventilatorplatform
• de mogelijke behoefte aan ladders (draagbaar of permanent om toegang te krijgen tot het ventilatorplatform of de onderhoudstoegangsdeuren)
• vergrendeling van mechanische apparatuur
• de mogelijke behoefte aan veiligheidskooien rond ladders

Dit zijn slechts enkele van de veiligheidskwesties die zich kunnen voordoen in het ontwerpproces. Marley raadt u ten zeerste aan een veiligheidsingenieur te raadplegen om er zeker van te zijn dat alle veiligheidsoverwegingen zijn aangepakt.

Er zijn verschillende opties beschikbaar die u kunnen helpen bij het aanpakken van enkele van deze personeelsveiligheidsproblemen, waaronder:

• een leuningsysteem rond de omtrek van het ventilatorplatform met één of twee ladders voor toegang tot het platform
• ladderverlengstukken (gebruikt wanneer de basis van de toren is verhoogd)
• veiligheidskooien voor ladders op het ventilatorplatform externe smeerleidingen
• ventilatorcilinderverlengstukken
• stroomregel-/balanceerventielen

Als u vragen heeft over de werking en/of het onderhoud van deze toren, en u vindt de antwoorden niet in deze handleiding, neem dan contact op met uw Marley-verkoopingenieur. Vermeld bij het schrijven voor informatie of bij het bestellen van onderdelen het serienummer van de toren dat op het typeplaatje staat.

Neem voor complete onderdelen- en servicehulp contact op met het Marley-verkoop- of vertegenwoordigerskantoor in uw regio. Als u hulp nodig heeft bij het vinden van het kantoor dat u moet bellen, bel dan gratis 1-800-322-6200.

The Marley Cooling Tower Company
5800 Foxridge Drive
P.O. Box 2912
Mission, Kansas 66201
Phone: (913) 362-1818
FAX: (913) 362-3610

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Marley NC Series, NC Modular, NC100, NC200, NC900 handleiding

Beschikbare talen
