Diamond MEMORY LANE handleiding
DE dBBD DELAY
Door analoge companding, anti-aliasing-/reconstructiefilters te combineren met een bucket brigade-achtige delaylijn, hebben we de etherische essentie van de originele big-box MEMORY LANE vastgelegd met behulp van innovatieve digitale BUCKET BRIGADE DELAY TECHNOLOGY (dBBD).
Dit alles in een kleinere footprint, met meer dan het dubbele van de delaytijd, een uitgebreide frequentierespons, hogere SNR en tegen een fractie van de stroomafname van het origineel.
De MEMORY LANE bevat nu 3 verschillende delaylijnen die een verscheidenheid aan moderne en vintage geluiden bieden. Al ons onderzoek en ontwikkeling hebben geresulteerd in een unieke sonische signatuur die alleen kan worden omschreven als onmiskenbaar MEMORY LANE.
FUNCTIES
ORIGINEEL CIRCUIT
Het MEMORY LANE JR.-circuit gereïncarneerd.
Onze originele met compander uitgeruste dBBD-delaylijn levert tot 1200 ms aan weelderige, gemoduleerde herhalingen.
DRIE VERSCHILLENDE DELAYMODI
De originele delaylijn met vaste samplingfrequentie van de MEMORY LANE is uitgebreid met een nieuwe warme delaymodus die vintage BBD-achtige variabele samplingfrequentie, warmere herhalingen en een maximale delaytijd van 1200 ms biedt voor prachtige ambient delays, evenals een nieuwe vintage modus die is ontworpen om de magie van analoge BBD-delaypedalen vast te leggen. Variabele samplingfrequentie, snellere herhalingen en delaytijden van 50ms-550ms, geïnspireerd op de big box delays van weleer.
DE NIEUWE STANDAARD
Voor de behoeften van de moderne pedaalgebruiker. Ruimtebesparend ontwerp, zonder kwaliteitsverlies. Functies omvatten bovenaan gemonteerde jacks, Burr-Brown uitgeruste gebufferde bypass met optionele trails, tap tempo met onderverdelingen, AutoDiv, Doubler, momentane / vergrendelende modulatie en meer.
GEAVANCEERDE FUNCTIES
MODUSWIJZIGINGSINDICATIE
LED's knipperen twee keer na de LED-opstartsequentie om een moduswijziging aan te geven.
AUTO DIV
Wanneer een getikte tempo buiten het delaytijdbereik van uw huidige modus valt, wordt het tempo automatisch verdubbeld of gehalveerd. De Bypass-LED doorloopt de 3 kleuren ter indicatie.
MOMENTANE VERGRENDELINGSMODUS
De MODULATION en DOUBLER kunnen in een van de volgende modi werken:
MOMENTANE: Alleen aan zolang de voetschakelaar ingedrukt wordt.
VERGRENDELING: In- en uitgeschakeld wanneer de voetschakelaar wordt ingedrukt.
Houd de ON/CHOP- of TAP/DBL-voetschakelaar ingedrukt tijdens de LED-opstartsequentie om de respectieve werking te wijzigen.
MODULATION - MODE LED - Momentary I I Latch
DOUBLER -TAP DIV. LED - Momentary I I Latch
TRAILS MODUS
In de trails-modus loopt het vertraagde signaal uit volgens de FEEDBACK-knop wanneer het effect wordt omzeild. In de niet-trails-modus schakelt de delay het vertraagde signaal onmiddellijk uit wanneer het effect wordt omzeild.
Houd de TAP/MODE-schakelaar OMHOOG tijdens de volledige LED-opstartsequentie om de TRAILS-modus in of uit te schakelen.
TAP DIV. AND MODE LED - Trails I I Kill Delay
EASY MODE
EASY MODE schakelt de secundaire voetschakelaarfuncties uit voor wie maximale eenvoud zoekt.
Om EASY MODE te activeren, houdt u de TAP/MODE-schakelaar omlaag tijdens de LED-opstartsequentie.
TAP DIV. AND MODE LED - Easy I I Normal

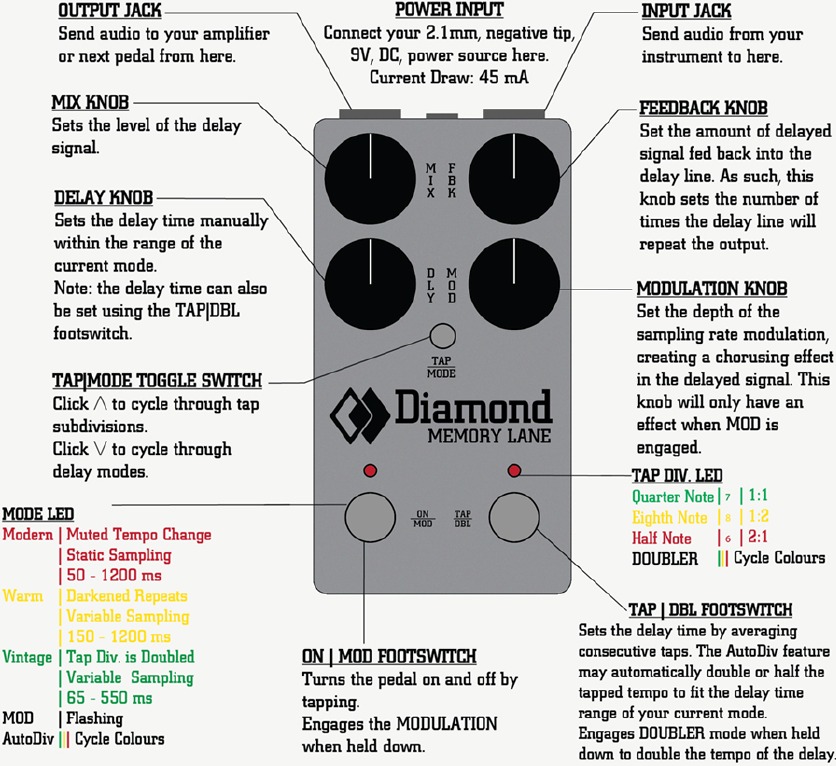

BEDIENINGSELEMENTEN
DE DIAMOND DIGITAL BUCKET BRIGADE DELAY
De kern van de originele, analoge Memory Lane is een BBD en Compandor. Deze nieuwe, compacte Memory Lane is ontworpen om het karakter van het origineel vast te leggen door een ingebed systeem te implementeren dat werkt als een drop-in vervanging voor een BBD en deze te omringen met een aangepast Companding- en Anti-Aliasing-circuit dat vergelijkbaar is met dat van het origineel.
Een BBD werkt door de input te samplen, een kopie door te geven in zijn reeks condensatoren bucket-to-bucket, en de inhoud van de laatste condensator uit te voeren, allemaal geklokt met een specifieke snelheid. Deze delaylijn werkt hetzelfde, maar gebruikt RAM om deze kopieën door te geven en een interne klok om de samplingfrequentie te definiëren. Onze emulatie is nog dichterbij gebracht met de mogelijkheid van Warm mode om de capacitieve verliezen van de BBD vast te leggen.
De analoge circuits zijn erop gericht om precies zo te reageren als de originele Memory Lane, waarbij de Compandor een lichte compressie en zachtheid toevoegt, waardoor de delay perfect in de mix past, de Anti-Aliasing-filters warmte creëren en het analoge feedbacknetwerk deze functies benadrukt.
SPECIFICATIES
Ingangsimpedantie: >1MΩ
Uitgangsimpedantie: < 10 KΩ
Schakeling: Gebufferde Bypass
Stroomvereiste: 9VDC negatieve tip, 2,1 mm barrel jack
Stroomverbruik @ 9V: 45rnA
Afmetingen: 4,8 x 2,64 x 1,58"
Gewicht: 300 g
