Peavey FOUNDATION Handleiding

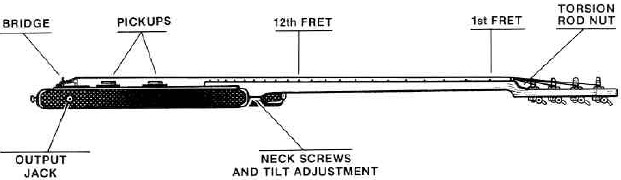

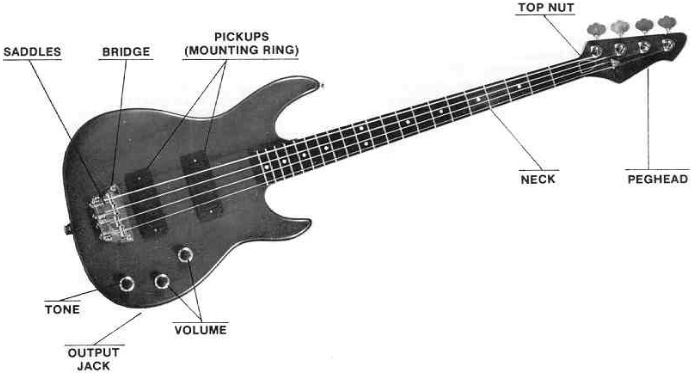

Overzicht

OM ELEKTRISCHE SCHOK TE VOORKOMEN, STEL DIT INSTRUMENT NIET BLOOT AAN REGEN OF VOCHT. LEES DE ACHTERKANT VOOR VERDERE WAARSCHUWINGEN VOORDAT U DIT INSTRUMENT GEBRUIKT.

Hals:
De geselecteerde rock maple hals heeft een unieke bi-gelamineerde constructie (U.S. Patent #4,237,944) om ongeëvenaarde stevigheid en bescherming tegen kromtrekken te bieden. Extra versteviging wordt geboden door een stalen torsiestang. Deze halsverstelstang heeft gerolde schroefdraad voor verbeterde sterkte en bescherming tegen breuk. (Zie Afstelling - Torsiestang voor instructies.)
De ultraslanke hals (1½" breed bij de topkam) heeft een volledige schaallengte van 34", 21 18% nikkel-zilveren frets die medium hoog zijn, sterk gekroond en gepolijst. De welving van de toets heeft een radius van 8" om een uitzonderlijk speelgemak en snaarafstand/-balans te bieden. De hals van het instrument is ook voorzien van vier ultra-precisie mechanieken (24:1 ratio), een gegoten "snaarboom" en een duurzame Graphlont™ topkam. De hals is met vier schroeven aan de body bevestigd voor maximale stabiliteit door een massief stalen halsplaat die onze hals-kantelverstelling heeft. (Zie Afstellingen - Halskanteling voor instructies.)

Body:
De body van het instrument is gemaakt van de beste maple (glanzende afwerking) en southern ash (satijnen afwerking) met diepe, dubbele uitsparingen voor gemakkelijke toegang tot de hoogste fret. Een speciale onderarm- en ribbenkastcontour zorgt voor gewichtsvermindering, de juiste balans en maximaal speelgemak. Het instrument (satijnen en glanzende afwerking) heeft onze polyester/urethaan afwerking die bestand is tegen beschadigingen en weersinvloeden.

Elementen:
De twee single-coil high output elementen van het instrument bieden een hoog vermogen en een breed scala aan mogelijkheden. De elementen zijn "harmonisch" geplaatst op precieze punten op de body, waardoor een grotere respons van de fundamentals en boventonen van elke snaar kan worden verkregen. De elementen zijn op de body gemonteerd in twee speciaal ontworpen montage ringen en zijn volledig in hoogte verstelbaar.

Circuit:
De elementen kunnen afzonderlijk of in combinatie worden gebruikt en worden bediend door individuele volumeregelaars en één master-toonregelaar. Elke volumeregelaar is toon gecompenseerd om verlies van hoge frequenties bij lage volumes te minimaliseren.

Brug:
De brug van het instrument is gemaakt van drievoudig verchroomd 13 gauge staal en is stevig met vijf punten aan de body vastgeschroefd. De vier "barrel-type" snaarzadels zijn gemaakt van heavy duty 1/2" staal voor maximale sustain en snaarstabiliteit en zijn volledig verstelbaar voor snaarhoogte, kanteling en intonatie/compensatie. (Zie Afstellingen - Hoogte en Intonatie voor instructies,)

Bedieningselementen:

1. Volumeregelaars. Volumeregelaars voor elk element (hals en brug) werken onafhankelijk. Door de bedieningsknoppen met de klok mee te draaien, wordt het volume verhoogd; door tegen de klok in te draaien, wordt het volume verlaagd. Wanneer beide elementen op maximale volume-instellingen staan, worden ze gecombineerd om de ruisvrije werking en volheid van één humbucker-element te geven.
2. Toonregelaar. De toonregelaar werkt als een master-regelaar. Door met de klok mee te draaien, krijg je meer treble (hoge frequenties) en een helderdere tonaliteit. Door tegen de klok in te draaien, krijg je minder treble en een "bassiertype" geluid.
3. Output jack. De output jack is een echte Switchcraft 1/4" telefoon jack die standaard gitaar patch kabels accepteert. (We raden hoogwaardige "shielded" patch kabels aan.)
4. Elementen. Het volume van de elementen kan worden aangepast door elk element omhoog of omlaag te brengen met de hoogteverstelschroeven. Door het element dichter bij de snaren te brengen, wordt de output en het volume verhoogd. Door het element verder van de snaren te plaatsen, wordt de output en het volume verlaagd.

LET OP
ER MOET OP WORDEN GELET DAT ER VOLDOENDE RUIMTE IS TUSSEN HET ELEMENT EN DE SNAREN. ONVOLDOENDE RUIMTE KAN LEIDEN TOT MOGELIJK VERLIES VAN SUSTAIN EN MOGELIJKE SNAAR RUIS BIJ HET SPELEN OP DE BOVENSTE FRETS.

Afstellingen

Uw instrument is in de Peavey fabriek zorgvuldig afgesteld voor een nauwkeurige intonatie en speelgemak. Uw speelstijl of speelvereisten kunnen echter in de toekomst extra afstellingen noodzakelijk maken. Deze afstellingen moeten worden uitgevoerd door uw Peavey dealer. Met een beetje zorg en door de volgende instructies nauwgezet op te volgen, kunt u deze afstellingen echter zelf proberen uit te voeren.

LEES EN BEGRIJP DE INSTRUCTIES VOLLEDIG VOORDAT U AFSTELLINGEN PROBEERT UIT TE VOEREN!

Torsiestang afstellen
Om de "rechtheid" of "relief" van de hals in te stellen, moet een Peavey torsiestangsleutel nr. 75031001 worden gebruikt (verkrijgbaar bij een Peavey Accessory Center).

1. Stem het instrument op de standaard (A-440) toonhoogte.
2. Controleer de ruimte tussen de snaren (1 t/m 4) en de eerste fret.

   Gebruik een nauwkeurige liniaal of een vergelijkbare meter voor deze meting.
3. Deze ruimte mag niet minder zijn dan 1/32" en niet meer dan 1/16" bij de eerste fret.
4. Controleer de ruimte tussen de snaren en de twaalfde fret.
5. Deze ruimte mag niet minder zijn dan 1/16" en niet meer dan 1/4" bij de twaalfde fret.
6. Om de ruimte te vergroten, draait u de torsiestangmoer los (tegen de klok in). Om de ruimte te verkleinen, draait u de torsiestangmoer vast (met de klok mee). (De torsiestangmoer bevindt zich onder de plastic afdekplaat op de kop.)

   HET IS MEESTAL NIET NODIG OM DE TORSIESTANGMOER MEER DAN ÉÉN VOLLEDIGE SLAG IN EEN VAN BEIDE RICHTINGEN TE DRAAIEN. EEN KWART TOT EEN HALVE SLAG IS NORMAAL GESPROKEN VOLDOENDE OM DE MEESTE AFSTELLINGEN UIT TE VOEREN. OVERMATIGE ROTATIE KAN SCHADE AAN DE HALS EN DE TORSIESTANG VEROORZAKEN. INDIEN ER OVERMATIGE KRACHT NODIG IS OM DE TORSIESTANGMOER TE DRAAIEN, DIENT U UW PEAVEY DEALER OF DE PEAVEY FABRIEK TE RAADPLEGEN VOORDAT U VERDERE AFSTELLINGEN UITVOERT.
7. Herhaal stappen 1 t/m 6 totdat de juiste ruimte is bereikt.

Halskanteling:
De halskantelverstelling werkt in combinatie met de brug hoogteverstelling om de totale snaar speelhoogte in te stellen. Deze afstelling moet waar mogelijk worden gebruikt om de snaarhoogte in te stellen in plaats van de brug hoogteverstelling.

1. Verminder de snaarspanning iets door het instrument te ontstemmen. (Ongeveer 1 tot 2 volledige stappen.)
2. Draai de twee halsschroeven die het dichtst bij de kop liggen, ongeveer 1 slag los.
3. Draai de overige twee halsschroeven die het dichtst bij de brug liggen, ongeveer 2 slagen los.
4. De snaarhoogte kan nu worden aangepast met de halstilt schroef, die zich in het kleine gat in de halsplaat bevindt. Een 1/8" inbussleutel wordt gebruikt om deze afstelling uit te voeren. Door de schroef met de klok mee te draaien, wordt het uiteinde van de hals omhoog gebracht, waardoor de snaren dichter bij de toets komen.
   LET OP
   DE SNAARHOOGTE MOET WORDEN AANGEPAST AAN UW EIGEN SPEELSTIJL. ER ZIJ OPGELET DAT HET INSTELLEN VAN DE SNAARHOOGTE TE LAAG LEIDT TOT OVERMATIGE SNAAR RUIS EN GERAMMEL - VOORAL BIJ EEN "ZWARE" SPEELTECHNIEK. OVERMATIG HOGE ACTIE ZAL LEIDEN TOT INTONATIE PROBLEMEN EN VERMINDERDE BESPEELBAARHEID.
5. Draai na de afstelling alle vier de halsschroeven stevig vast en zorg ervoor dat het koppel op alle vier de schroeven gelijk is.
6. Stem de gitaar op de standaard toonhoogte. Controleer de snaren op de juiste hoogte en bespeelbaarheid. Herhaal indien nodig stappen 1 t/m 5 totdat de actie correct is.

Zadelhoogte afstellen:
De vier individuele brugzadels werken in combinatie met de halskantelverstelling om de totale snaarhoogte te bepalen. Normaal gesproken moet de halskanteling worden gebruikt om de snaarhoogte in te stellen. Individuele snaarzadels kunnen echter worden aangepast om de kromming (8" radius) van de hals te "volgen" om de snaar-/fret afstand te maximaliseren. Gebruik een 1/16" inbussleutel om de afstelling voor elke snaar te maken.
LET OP: Deze afstelling vereist nauwkeurige meters om de juiste snaar-/fret afstanden en de juiste radius (kromming) tussen de hals en de snaren te meten. Als u niet bekend bent met dit type afstelling, raden we u aan deze instelling te laten uitvoeren door gekwalificeerd personeel bij uw geautoriseerde Peavey dealer.

Snaarintonatie:
Nauwkeurige snaarintonatie instellingen zorgen ervoor dat uw instrument op elk punt op de hals zuiver speelt. Hoewel "perfecte intonatie" een fysieke onmogelijkheid is bij een instrument met frets, zullen de juiste instellingen met de brug- en zadelcombinatie van het instrument de nauwkeurigheid van afzonderlijke noten op en neer de hals maximaliseren.
Intonatie wordt ingesteld door de toonhoogte van een open snaar te vergelijken met de toonhoogte van dezelfde snaar wanneer deze een octaaf hoger wordt gespeeld bij de twaalfde fret. De werkelijke "trillengte" van die snaar wordt gevarieerd totdat de noten beide op de juiste toonhoogte zijn. De "trillengte" van de snaar wordt gewijzigd door de individuele brugzadels naar voren of naar achteren te verstellen, afhankelijk van of de gefrette noot scherper of vlakker van toonhoogte is dan de open noot. Als de gefrette noot scherper is dan de open noot, moet de trillengte van de snaar worden vergroot - verplaats het brugzadel naar achteren, weg van het element. Als de gefrette noot vlak is, moet de trillengte worden verkort - verplaats de brug naar voren, in de richting van het element om de lengte te verkorten.
Dit instrument heeft vier individuele brugzadels om een nauwkeurige intonatie/compensatie op elke snaar mogelijk te maken.
LET OP
HET IS VAAK MOEILIJK VOOR HET ONGETRAINDE OOR OM TE BEPALEN WANNEER DE OPEN NOOT EN DE GEFRETTE NOOT PRECIES DEZELFDE TOONHOOGTE HEBBEN. (EXACT ÉÉN OCTAAF UIT ELKAAR.) SOMMIGE SPELERS VINDEN HET VEEL MAKKELIJKER OM DE TWAALFDE FRET HARMONIC VAN DE SNAAR (IN PLAATS VAN DE OPEN NOOT) MET DE GEFRETTE NOOT TE VERGELIJKEN. EEN HARMONIC WORDT GESPEELD DOOR DE SNAAR MET DE RECHTERHAND TE PLUKKEN TERWIJL U DE SNAAR MET DE LINKERWIJSVINGER (ZO LICHT MOGELIJK) DIRECT BOVEN DE TWAALFDE FRET AANRAAKT. DE LINKERWIJSVINGER WORDT ZO SNEL MOGELIJK WEGGETROKKEN NADAT DE SNAAR IS GEPLUKT, WAARDOOR EEN "CHIME" EFFECT ONTSTAAT. DEZE GECHIME NOOT WORDT VERVOLGENS VERGELEKEN MET DE GEFRETTE NOOT. VOOR NOG MEER GEMAK EN EEN HOGE MATE VAN NAUWKEURIGHEID RADEN WE EEN VAN DE VELE SOORTEN ELEKTRONISCHE GITAARSTEMMERS AAN DIE VERKRIJGBAAR ZIJN BIJ DE MEESTE MUZIEKWINKELS. DE STEMMERS DIE EEN METER OF EEN BEWEGENDE LED DISPLAY GEBRUIKEN, ZIJN MEESTAL GEMAKKELIJKER TE GEBRUIKEN DAN HET TYPE MET EEN NUMERIEKE FREQUENTIE UITLEZING.

Intonatie instellen:
LET OP:
ALLE GITAARAFSTELLINGEN ZIJN NAUW VERBONDEN MET DE SNAARINTONATIE. DEZE AFSTELLINGEN MOETEN WORDEN VOLTOOID VOORDAT ER EEN POGING WORDT ONDERNOMEN OM DE SNAARINTONATIE OP DE BRUG IN TE STELLEN.

1. Zorg ervoor dat de torsiestang, de brug hoogte en de halskantelverstelling zijn uitgevoerd en nauwkeurig zijn.
2. Stem het instrument op de standaard (A-440) toonhoogte.
3. Houd het instrument in een normale speelpositie. Oefen geen onnodige druk uit op de hals, omdat dit de intonatie instellingen beïnvloedt.
4. Speel de eerste snaar open (G) en vergelijk deze met de toonhoogte van dezelfde snaar wanneer deze op de twaalfde fret wordt gespeeld. Deze noten moeten hetzelfde zijn.
5. Gebruik een kruiskopschroevendraaier om de lengte van het eerste snaarzadel aan te passen, zodat de open noot en de gefrette noot (of harmonic) hetzelfde zijn.
   LET OP
   HET IS VAAK NODIG OM DE OPEN SNAAR OPNIEUW OP DE STANDAARD TOONHOOGTE TE STEMMEN NADAT DE BRUGZADELPOSITIE IS GEWIJZIGD.
6. Herhaal stap 4 en 5 voor de 2e, 3e en 4e snaar.
7. Herhaal stap 1 t/m 6 indien nodig totdat de intonatie van alle snaren nauwkeurig is afgesteld.

Temperatuur en vochtigheid:
Het is belangrijk dat uw instrument wordt beschermd tegen extreme of plotselinge veranderingen in temperatuur of vochtigheid. Het instrument moet in zijn koffer worden bewaard wanneer het niet in gebruik is.

Snaren:
De levensduur van de snaren kan aanzienlijk worden verlengd door ze na gebruik regelmatig schoon te maken en af te vegen. Vuil en transpiratie hebben de neiging zich op te hopen aan de onderkant van de snaren, dus het is vaak nodig om een doek tussen de snaren en de toets te schuiven. Vuile snaren veroorzaken problemen met de stemming en de intonatie, evenals roest en corrosie.
Voor de beste prestaties moeten de snaren ongeveer één keer per maand of elke vierentwintig uur spelen worden vervangen. Sommige spelers geven er misschien de voorkeur aan om snaren vaker te vervangen.
LET OP
UW INSTRUMENT IS UITGERUST MET HOOGWAARDIGE PEAVEY SNAREN. DE INTONATIE EN ACTIE VAN UW INSTRUMENT ZIJN ZORGVULDIG AFGESTEMD VOOR MAXIMAAL SPEELGEMAK MET DEZE SNAREN. WANNEER DE SNAREN MOETEN WORDEN VERVANGEN, RADEN WE ONZE IN DE PRAKTIJK BEWEZEN, HOOGWAARDIGE EN DUURZAME PEAVEY SNAREN TEN ZEERSTE AAN.

Koffer:
Een unieke gegoten en duurzame plastic koffer (patent aangevraagd) biedt maximale bescherming en duurzaamheid voor onderweg. De koffer heeft grote opbergvakken en een hangslotlipje om het afsluiten voor luchttransport te vergemakkelijken. De koffer kan worden schoongemaakt met een vochtige doek met of zonder zeep. Er moet worden voorkomen dat de schuimvulling nat wordt.

Afwerking:
Uw instrument heeft een polyester/urethaan afwerking, die zowel duurzaam als weerbestendig is, maar niettemin zorg nodig heeft. Autowaxen beschermen, reinigen en laten het glanzen. Tussen het waxen door moet het instrument worden afgeveegd met een droge, zachte doek.

ALLE VERSTERKERACCESSOIRES, MICROFOONS, MIXERS, ENZ. MOETEN CORRECT GEAARD ZIJN EN MOETEN WORDEN GEBRUIKT MET EEN 3-DRAADS NETSYSTEEM OM ELEKTRISCHE SCHOK TE VOORKOMEN.

KOM NIET IN CONTACT MET ANDERE ELEKTRISCHE APPARATUUR TIJDENS HET SPELEN (OF AANRAKEN) VAN UW INSTRUMENT, DE METALEN ONDERDELEN VAN DIT INSTRUMENT ZIJN GEAARD VOLGENS DE JUISTE EN GEACCEPTEERDE INDUSTRIE PRAKTIJK, MAAR HET IS MOGELIJK OM EEN ELEKTRISCHE SCHOK TE KRIJGEN WANNEER U IN CONTACT KOMT MET EEN ANDER ELEKTRISCH APPARAAT ALS DIT ONJUISTE AARDINGSFACILITEITEN HEEFT

GEBRUIK GEEN ONJUISTE OF SLECHT ONTWORPEN GITAARBANDEN OF ANDERE ONDERSTEUNINGSMIDDELEN, MOGELIJK LETSEL KAN HET GEVOLG ZIJN ALS ER ONJUISTE, SLECHTE, SLECHT PASSENDE OF VERSLETEN BANDEN WORDEN GEBRUIKT, HET INSTRUMENT KAN MOGELIJK VALLEN, WAARDOOR LICHAMELIJK LETSEL OF SCHADE AAN HET INSTRUMENT OF BIJBEHORENDE APPARATUUR KAN ONTSTAAN ALS DE VASTHOUDAPPARATEN OM WELKE REDEN DAN OOK FALEN.

GITAARSNAREN ZIJN GEMAAKT VAN ZEER STERKE STAALLEGERINGEN, ZE ZIJN ONTWORPEN OM ONDER SPANNING TE WORDEN GEBRUIKT EN KUNNEN ONDER BEPAALDE OMSTANDIGHEDEN BREKEN EN VAN DE GITAAR WEGSPRINGEN, STEM OF SPEEL DIT INSTRUMENT NIET MET UW GEZICHT DICHT BIJ DE SNAREN, OMDAT ER ERNSTIG LETSEL KAN ONTSTAAN ALS EEN SNAAR BREEKT.

BASSGITAARSNAREN STAAN ONDER AANZIENLIJKE SPANNING WANNEER ZE ZIJN GESTEMD OP CONCERT (A-440) TOONHOOGTE. WEES UITERST VOORZICHTIG BIJ HET STEMMEN (VOORAL BOVEN DE CONCERTTOONHOOGTE) OF BIJ HET GEBRUIKEN VAN SNAAR BENDING OF "POPPING" SPEELTECHNIEKEN. DE MOGELIJKHEID VAN SNAARBREUK EN PERSOONLIJK LETSEL BESTAAT ONDER DEZE OMSTANDIGHEDEN.
LET OP
DE PATCH KABEL TUSSEN DE GITAAR EN DE VERSTERKER IS EEN UITERST BELANGRIJKE SCHAKEL, VOOR OPTIMALE PRESTATIES MOET EEN HOOGWAARDIGE GOED AFGESCHERMDE KABEL WORDEN GEBRUIKT IN DEZE TOEPASSING.

PEAVEY ELECTRONICS CORPORATION
711 A Street/Meridian, MS 39301/U.S.A.
