Autonomous Ergo Handleiding

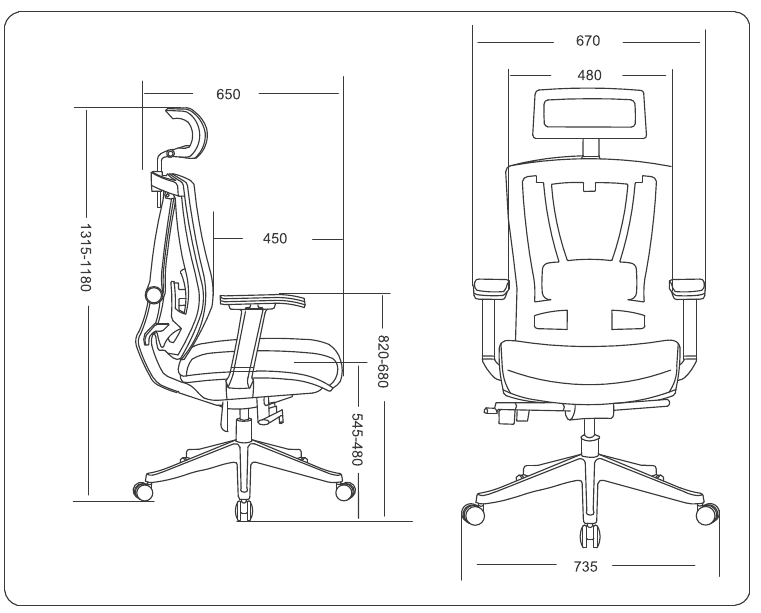

ALGEMENE AFMETINGEN
EENHEID: MM

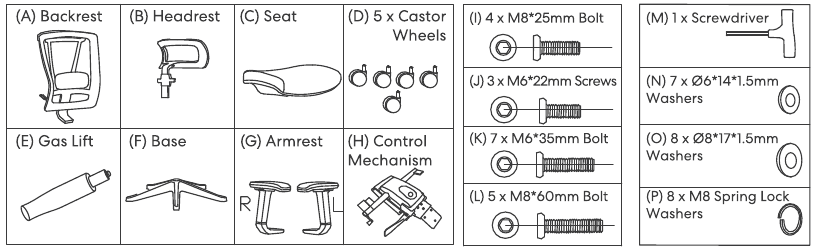

ONDERDELENLIJST
Montage-instructies
Stap 1
Draai de basis (F) ondersteboven. Steek het zwenkwiel (D) in elk van de 5 poten en druk stevig aan.
Stap 2
Draai de basis (F) terug omhoog. Steek de gasveer (E) in het midden van de basis.
Stap 3

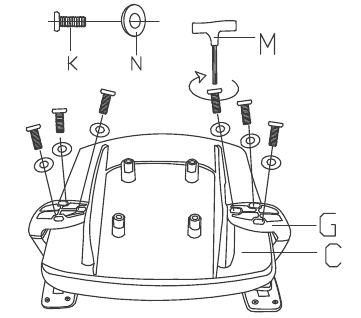

Neem beide R+L-armleuningen (G) en bevestig deze onder de zitting (C) met behulp van de meegeleverde bouten (K), ringen (N) en schroevendraaier (M).
Stap 4
Plaats het bedieningsmechanisme (H) aan de onderkant van de zitting (C) zoals weergegeven in het onderstaande diagram en duw het op zijn plaats zoals aangegeven door de richting van de grote pijl in het diagram.

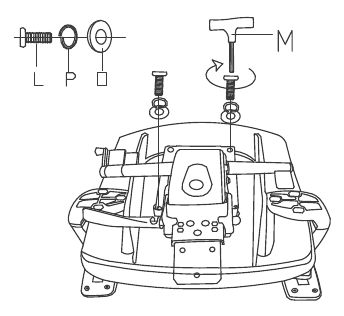

Stap 5

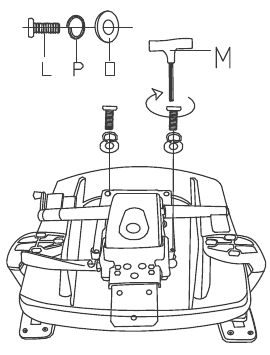

Bevestig het bedieningsmechanisme (H) aan de zitting (C): Steek bouten (L) samen met veerringen (P) en ringen (O) in diagonaal tegenover elkaar liggende gaten, zoals aangegeven in het onderstaande diagram. Draai de bouten vast met de meegeleverde schroevendraaier (M).
Stap 6
Herhaal stap 5 met de 2 resterende gaten.
Stap 7

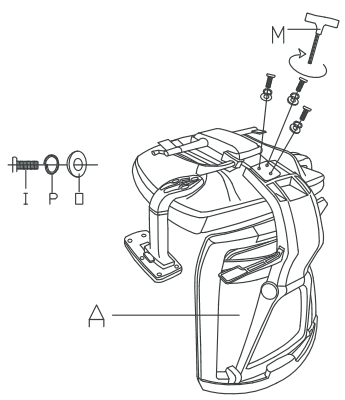

Bevestig de rugleuning (A) aan de zitting (C): Steek bouten (l) samen met veerringen (P) en ringen (O) in de 3 gaten, zoals aangegeven in het onderstaande diagram. Draai de bouten vast met de meegeleverde schroevendraaier (M).
Stap 8
Zodra de rugleuning (A), zitting (C), armleuningen en het bedieningsmechanisme (H) stevig zijn bevestigd en vastgezet. Laat zakken op de eerder gemonteerde gasveerbasis.

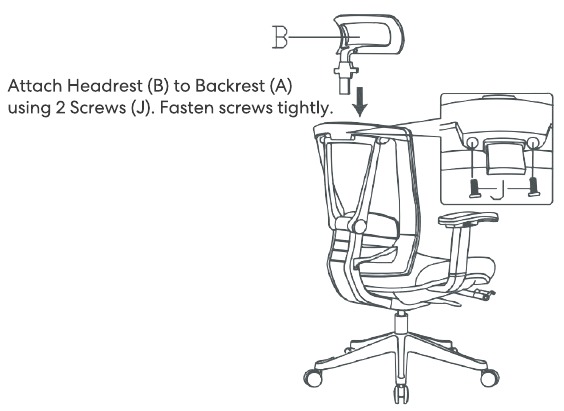

Stap 9

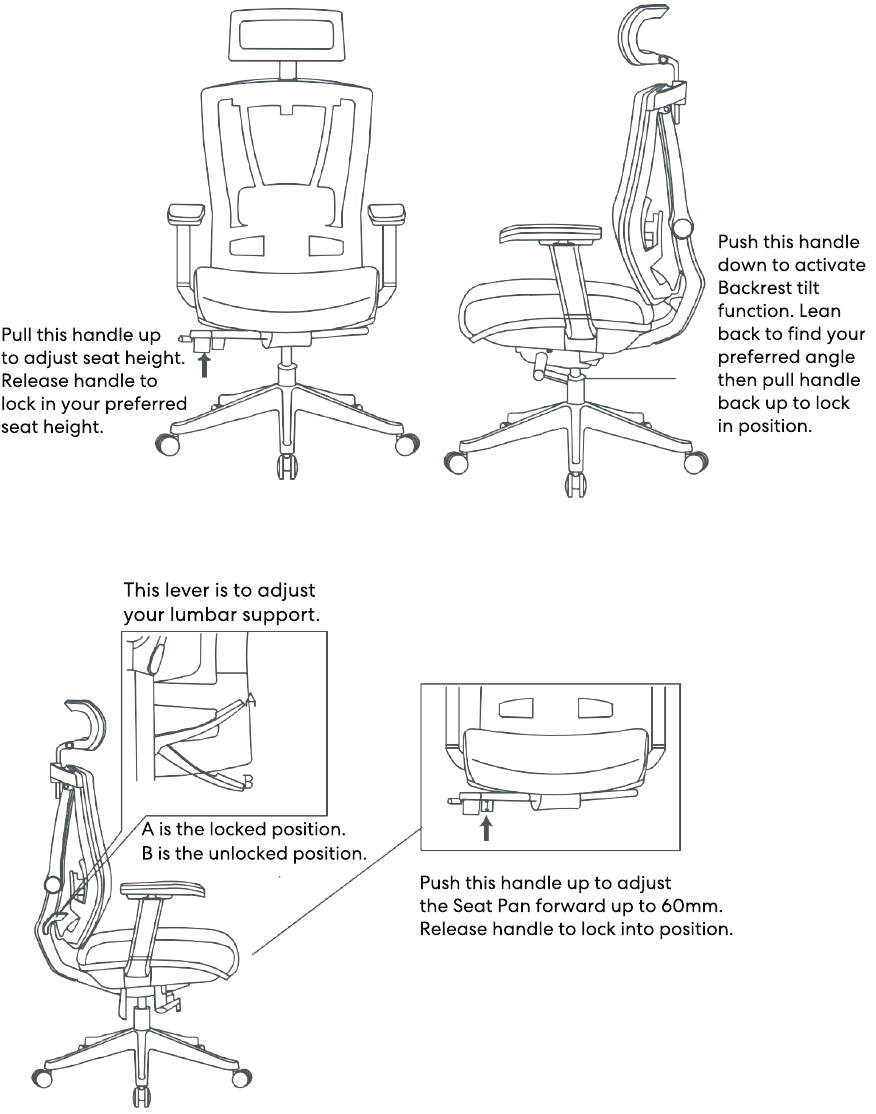

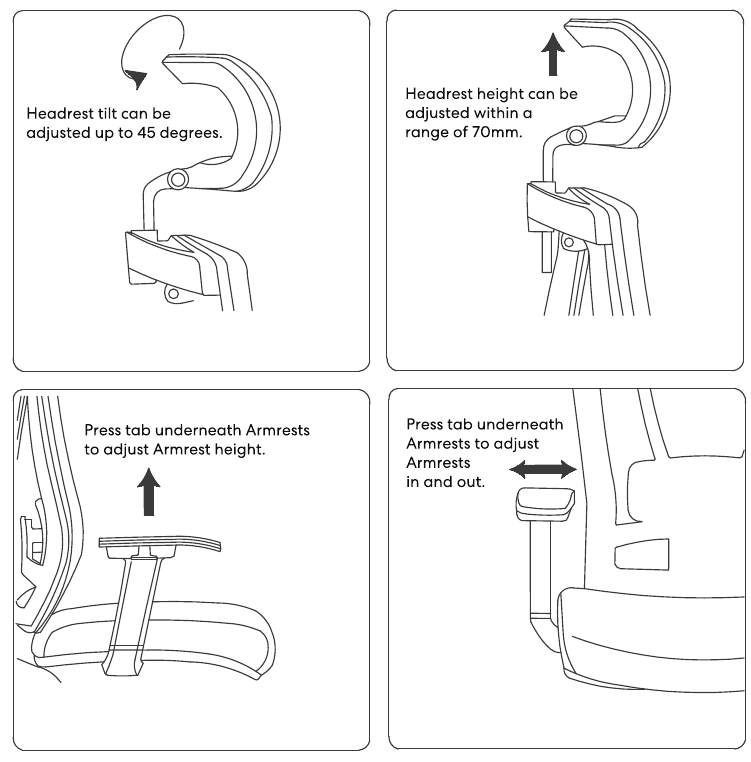

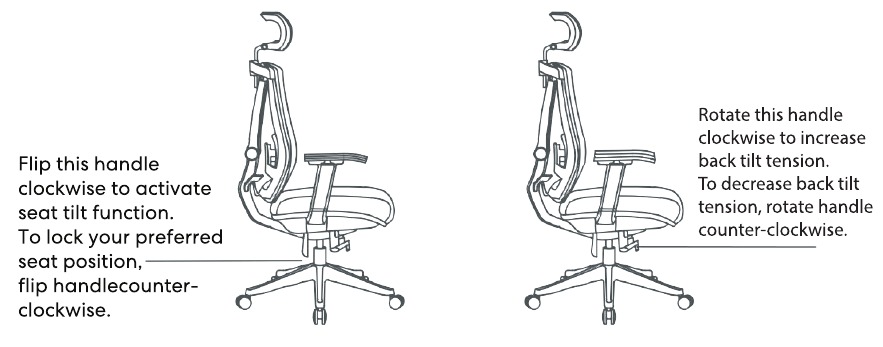

Functiegids
Het niet grondig opvolgen van deze instructies kan leiden tot ernstig letsel.
- Dit product is alleen bedoeld om op te zitten. Ga niet op de zitting staan.
- Gebruik dit product niet tenzij alle bouten en onderdelen stevig zijn vastgedraaid en vastgezet.
- Als er onderdelen ontbreken, beschadigd of versleten zijn, vraag dan vervangende onderdelen aan bij de fabrikant voordat u het product gebruikt.
- Ga niet op de armleuning van dit product zitten.
- Dit product is ontworpen om slechts één persoon tegelijk te laten zitten.
- Kinderen onder de 10 jaar hebben mogelijk hulp en toezicht nodig om dit product te gebruiken.
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Autonomous Ergo Handleiding
