Viessmann Vitotrol 100-E Handleiding

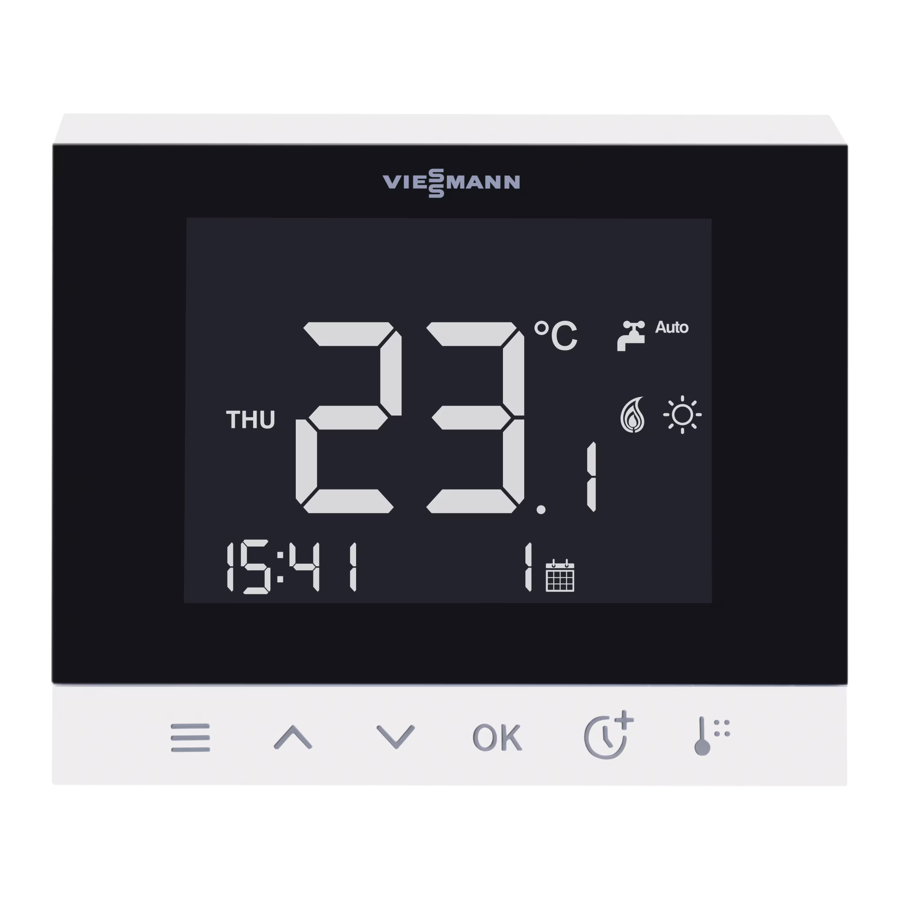

Overzicht van de bedieningselementen

Afb. 1

1. Bedieningsknoppen
2. Huidige tijd
3. Huidige werkelijke ruimtetemperatuur
4. Symbolen

Bedieningsknoppen

Instellingen

Door het menu bladeren.

OK Selectie of wijziging bevestigen.

De functie "Verlengde verwarming"/"Verleng de tijdspanne eenmalig" bevestigen.

De ingestelde ruimtetemperaturen voor de temperatuurniveaus selecteren.

Symbolen op het display

Algemene symbolen

Zwakke radioverbinding met het Viessmann-apparaat is tot stand gebracht.

Kinderslot is actief.

Temperaturen

Ruimteverwarming met verlaagde ruimtetemperatuur

Ruimteverwarming met normale ruimtetemperatuur

Ruimteverwarming met comfortabele ruimtetemperatuur

Ondersteunt de DHW-verwarming in Aan/Uit-status of volgens schema (Auto-modus), afhankelijk van de Viessmann-warmtegenerator.

Bedrijfsprogramma's

Vorstbeveiliging is actief.

Verwarming is actief.

"Verlengde verwarming"/"Verleng de tijdspanne eenmalig" is actief.

DHW wordt verwarmd volgens het tijdprogramma.

DHW-verwarming is permanent uitgeschakeld.

DHW-verwarming is permanent ingeschakeld.

Berichten

Storing

Batterij vervangen.

Symbolen tijdens bedrijf

Tijdens het maken van instellingen.

Tijdprogramma: Actieve tijdspanne

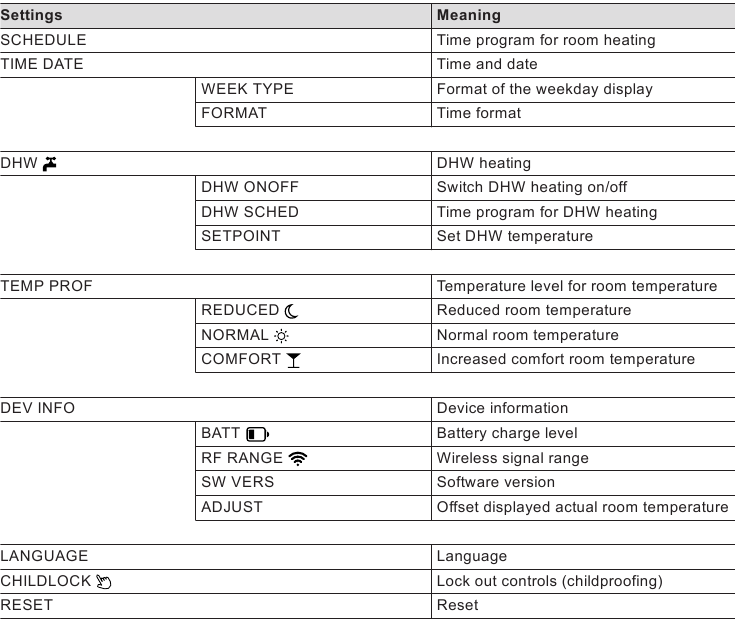

Instellingenmenu

Opmerking
Afhankelijk van het uitrustingsniveau van uw systeem, zijn mogelijk niet alle vermelde instellingen en controles beschikbaar.

Tijdprogramma's

In de tijdprogramma's bepaalt u wat uw verwarmingssysteem op welk tijdstip moet doen. Verdeel hiervoor de dag in secties. Deze worden tijdspannes genoemd. Afhankelijk van het uitrustingsniveau van het systeem zijn er maximaal 4 tijdspannes beschikbaar. Voor elke tijdspanne definieert u een begin- en een eindtijd.

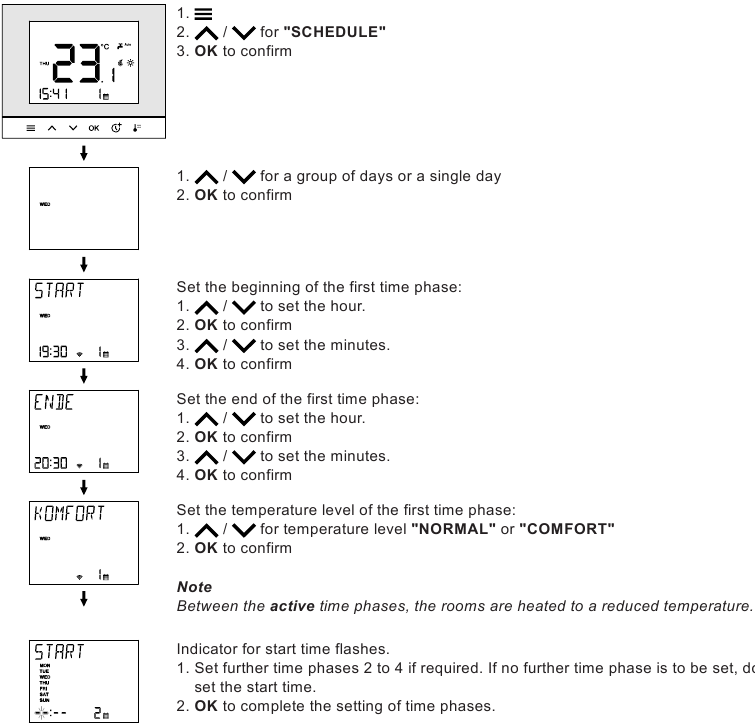

Tijdprogramma voor ruimteverwarming

Verschillende temperatuurniveaus met instelbare ruimtetemperaturen zijn actief binnen en buiten deze tijdspannes:

• Verlaagde ruimtetemperatuur "REDUCED" , automatisch actief buiten de actieve tijdspannes, bijv. 's nachts of tijdens regelmatige afwezigheid
• Normale ruimtetemperatuur "NORMAL" , instelbaar binnen actieve tijdspannes
• Verhoogde comfortabele ruimtetemperatuur"COMFORT", instelbaar binnen actieve tijdspannes


Fabrieksinstelling:

• Eén tijdspanne met temperatuurniveau "NORMAL" van 06:00 tot 22:00 uur voor alle weekdagen tot 20°C
• Buiten actieve tijdspannes, temperatuurniveau"REDUCED" tot 3°C

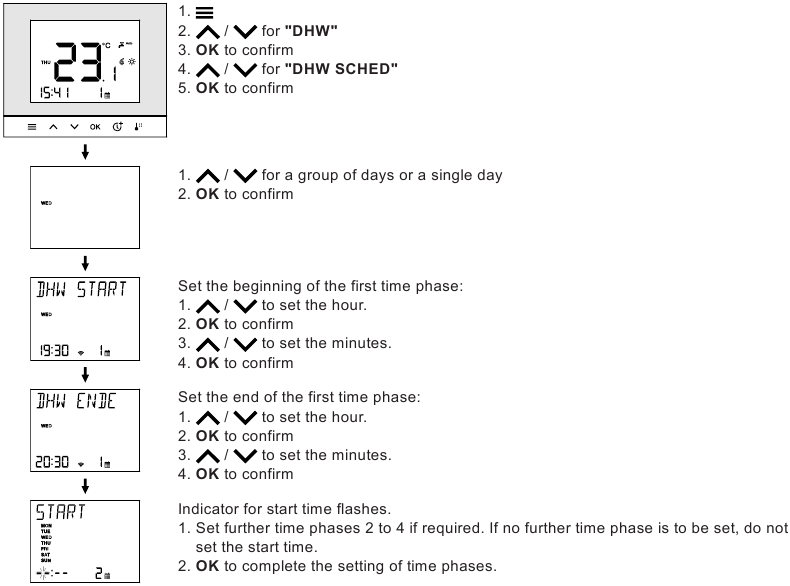

Tijdprogramma voor DHW-verwarming

Fabrieksinstelling:

• 05:00 tot 22:00 tot 50°C


Veiligheidsinstructies

Volg deze veiligheidsinstructies nauwkeurig op om ongelukken en materiële schade te voorkomen.

Veiligheidsinstructies uitgelegd

Dit symbool waarschuwt voor het risico op letsel.

Opmerking
Details die worden aangeduid met het woord "Opmerking" bevatten aanvullende informatie.

Doelgroep

Deze instructies zijn bedoeld voor systeemgebruikers.
Dit apparaat kan ook worden bediend door kinderen van 8 jaar en ouder, evenals door personen met verminderde fysieke, zintuiglijke of mentale vermogens of mensen zonder ervaring en kennis, mits dergelijke personen onder toezicht staan ​​of zijn geïnstrueerd over het veilige gebruik van dit apparaat en eventuele risico's die hieruit voortvloeien.

Draadloze signalen kunnen storing veroorzaken bij elektronische medische apparaten, met name pacemakers, gehoorapparaten en defibrillatoren. Als dergelijke apparatuur is aangebracht, moeten gebruikers vermijden zich in de directe omgeving van operationele draadloze componenten te bevinden.

Installatie en afstelling

• Alle instellingen en werkzaamheden aan het apparaat moeten worden uitgevoerd zoals gespecificeerd in deze instructies.
• Neem minimale afstanden in acht om een betrouwbare signaaloverdracht te garanderen.

Werking van het systeem

• Bedien de apparaten alleen in gesloten gebouwen.
• Bedien de apparaten nooit in ruimtes waar explosiegevaar heerst.
• Bescherm apparaten tegen:
  • Vocht
  • Stof
  • Vloeistoffen
  • Dampen
  • Direct zonlicht
  • Andere directe thermische straling
• Controleer na een herstart de status van de draadloze componenten.

Beschadigde apparatuur vormt een veiligheidsrisico.
Controleer het apparaat op uitwendige schade. Start nooit een beschadigd apparaat op.

Hulpcomponenten en afzonderlijke onderdelen

Gebruik voor vervanging uitsluitend reserveonderdelen die door Viessmann zijn geleverd of goedgekeurd.
