Dual MGH17BT - Handontvangerhandleiding
Inhoud

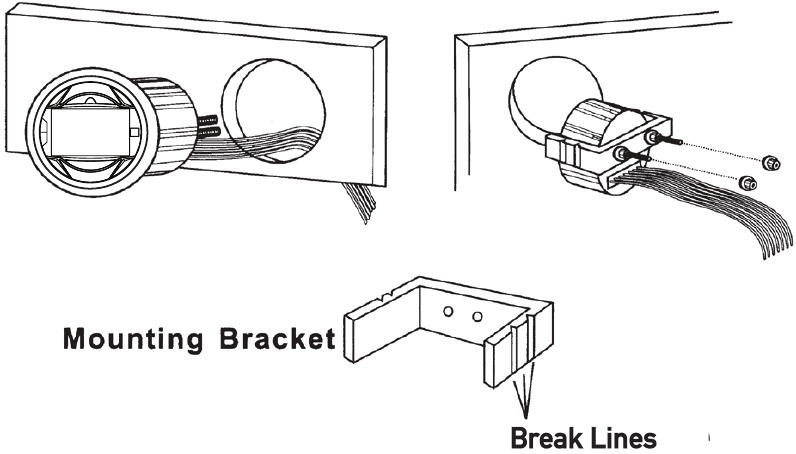

Montage en bedrading
Zodra een geschikte locatie is vastgesteld, boort u het gat en bevestigt u de stereo met behulp van de metalen montagebeugel. Als de beugel moet worden ingekort, verwijdert u het juiste aantal afbreeksegmenten met behulp van een tang.
| Kleur | Aansluiting |
| Rood | 12V Ontsteking/Accessoire |
| Zwart | Aarde |
| Blauw | Remote Turn-on B (+) |
| Grijs | Rechtsvoor (+) |
| Grijs/Zwart | Rechtsvoor (-) |
| Wit | Linksvoor (+) |
| Wit/Zwart | Linksvoor (-) |
| Violet | Rechtsachter (+) |
| Violet/Zwart | Rechtsachter (-) |
| Groen | Linksachter (+) |
| Geel | Camera-ingang (RCA-type) |
| Groen/Zwart | Linksachter (-) |
 | |
Tip:
Als er geen geschikte aarddraad aanwezig is in de kabelboom van het voertuig, sluit u de zwarte aarddraad aan op het chassis van het voertuig.
Zekering:
Zorg er bij het vervangen van de zekering voor dat de nieuwe zekering het juiste type en de juiste stroomsterkte heeft. Het gebruik van een onjuiste zekering kan de radio beschadigen.
Installatie
De radio monteren
- Kies een montageplaats op het dashboard of instrumentenpaneel waar ruimte achter is om radiokabels naar de stroombron te leiden. Bedenk hoe u de AUX IN-, LINE OUT- en USB-connectoren gaat gebruiken en leid de juiste verlengkabels naar een toegankelijk gebied.
- Maak een gat in het dashboard met behulp van de sjabloon die achter in deze handleiding is meegeleverd. Er is een diepte van minimaal 3 3/4" nodig om de radio te monteren.
Monteer dit apparaat niet op een plaats waar het in water kan worden ondergedompeld.

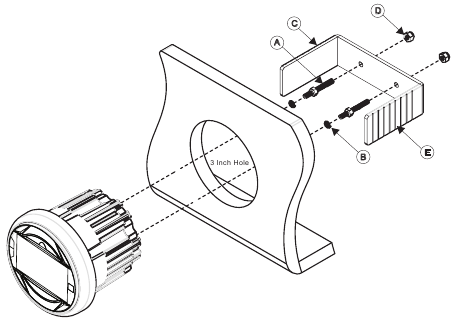

- Schuif de meegeleverde veerringen (B) over de schroefstiften (A) en bevestig de schroefstiften aan de achterkant van de radio.
- Plaats de radio voor de dashboardopening, zodat de bedrading door de opening kan worden gevoerd.
- Nadat u de bedradingsaansluitingen hebt voltooid, zet u de radio aan om de werking te controleren (de accessoireschakelaar van het voertuig moet aan staan). Als de radio niet werkt, controleer dan alle bedrading opnieuw totdat het probleem is verholpen. Zodra een goede werking is bereikt, zet u de accessoireschakelaar uit en gaat u verder met de definitieve montage van de radio. Raadpleeg het "Bedradingsschema".
OPMERKING: Test vóór de definitieve installatie de bedradingsaansluitingen om er zeker van te zijn dat het apparaat correct is aangesloten en dat het systeem werkt. - Plaats de radio in het montagegat.
- Plaats de "U"-beugel (C) over de schroefstiften en bevestig de radio aan het dashboard met behulp van de meegeleverde zeskantmoeren (D). Snijd indien nodig de markeringen (E) aan weerszijden van de montagebeugel door om de beugellengte aan te passen aan uw toepassing. Zie Afbeelding A.
Algemene bediening
| In-/uitschakelen | Druk op de knop  om het apparaat in te schakelen. Houd ingedrukt om het apparaat uit te schakelen. |
| Modi wijzigen | Druk op MODE om te kiezen tussen AM/FM, auxiliary, USB en de bediening van iPod/iPhone. De werkingsmodi worden weergegeven in het display. |
| Volume | Pas het volume aan met de volume omhoog/omlaag toets. |
| Dempen | Druk op  om het geluid te dempen. Druk nogmaals op om het luisteren te hervatten met het eerder geselecteerde volume. |
| Auxiliary-ingangen | Steek RCA-kabels in de AUX-IN-connectoren aan de achterkant. |
| Display | Druk op DISP om te schakelen tussen verschillende weergegeven informatie. |
| Menu | Druk op MENU om toegang te krijgen tot de audio- en setupmenu-opties. |
| Reset | Als er een abnormale werking optreedt, houdt u MENU en TUNE  seconden ingedrukt om het apparaat terug te zetten naar de fabrieksinstellingen. nn gedurende 3 |
AM/FM-tunerbediening
| Seek Tuning | Druk op TUNE of TUNE  seconde om naar het volgende sterke station te zoeken. ll langer dan één |
| Manual Tuning | Druk op TUNE of TUNE om de radiofrequentie per keer één stap omhoog of omlaag te bewegen. Druk ll kort in om te bewegen en houd ingedrukt om snel te verplaatsen. |
| Band | Druk op BAND om te kiezen tussen FM1-, FM2-, FM3-, AM1- en AM2-banden. Er kunnen maximaal zes voorkeurzenders worden geprogrammeerd voor elke band, waardoor maximaal 18 FM-stations en 12 AM-stations in het geheugen kunnen worden opgeslagen. |
| Presets opslaan | Selecteer de gewenste band en het gewenste station. Houd de P-knop ingedrukt, draai aan de volume omhoog/omlaag-toets totdat het gewenste voorkeurzender-nummer is gemarkeerd en druk vervolgens op SELECT om de voorkeurzender op te slaan. |
| Presets oproepen | Druk op de P-knoppen om door de 1-6 voorkeurzenders in de huidige band te bladeren. |
MP3-bediening
| MP3-bestanden afspelen | Om MP3-bestanden af te spelen, steekt u een USB-apparaat met MP3-bestanden in. |
| Track selecteren | Druk op TUNE om naar het begin van het volgende nummer te gaan. Druk op TUNE om terug te keren naar het begin van het huidige nummer. Opnieuw op TUNE drukken springt naar het begin van het vorige nummer. nn |
| Snel vooruit en achteruit | Houd TUNE of TUNE ingedrukt om een track snel vooruit of achteruit te spoelen. |
| Pauze | Druk op  om de weergave tijdelijk te stoppen.Druk nogmaals op om de weergave te hervatten. |
| Toegang tot mappen | Druk op  om de volgende map te selecteren. Druk op om de vorige map te selecteren. Toegang tot mappen is alleen beschikbaar op apparaten met meer dan één map. |
| Herhalen | Druk op BAND om het menu Herhalen te openen en draai vervolgens aan de volume omhoog/omlaag-toets om een van de volgende opties te selecteren:
|
| Willekeurig | Druk op BAND om het menu Willekeurig te openen en draai vervolgens aan de volume omhoog/omlaag-toets om een van de volgende opties te selecteren:
|
| Intro | Druk op BAND om het menu Intro te openen en draai vervolgens aan de volume omhoog/omlaag-toets om een van de volgende opties te selecteren:
|
* Niet beschikbaar op alle modellen.
Bediening van iPod/iPhone
| Een iPod/ iPhone-apparaat aansluiten (apart verkrijgbaar) | Om muziek van een iPod/iPhone-apparaat af te spelen, sluit u de USB-kabel (meegeleverd met uw iPod/iPhone-apparaat) aan op de USB-poort van het apparaat. Het afspelen begint automatisch. |
| Nummer selecteren | Druk op ll om naar het volgende nummer te gaan. Druk op om terug te keren naar het begin van het huidige nummer. Opnieuw op drukken springt naar het begin van het vorige nummer. |
| Vooruit/Achteruit | Houd of ingedrukt om snel vooruit of achteruit te spoelen. |
| Pauze | Druk op  om de weergave tijdelijk te stoppen.Druk nogmaals op om de weergave te hervatten. |
| Herhalen | Druk op BAND om het menu Herhalen te openen en draai vervolgens aan de volume omhoog/omlaag-toets om een van de volgende opties te selecteren:
|
| Willekeurig | Druk op BAND om het menu Willekeurig te openen en draai vervolgens aan de volume omhoog/omlaag-toets om een van de volgende opties te selecteren:
|
| Intro | Druk op BAND om het menu Intro te openen en draai vervolgens aan de volume omhoog/omlaag-toets om een van de volgende opties te selecteren:
|
| Muziek zoeken | Draai aan de volume omhoog/omlaag-toets om te kiezen tussen artiesten, albums, nummers, afspeellijsten, podcasts en audioboeken. Druk op SELECT om de gewenste zoekcategorie te selecteren. De meeste zoekcategorieën hebben subcategorieën om doorheen te navigeren. |
| Handmatige bediening voor iPod | Wanneer "MANUAL" (HANDMATIG) is geselecteerd in het Setupmenu, kan het iPod- of iPhone-apparaat rechtstreeks vanaf de interface van het apparaat worden bediend. Alle functies behalve het volume kunnen worden gebruikt vanaf het iPod- of iPhone-apparaat. Opmerking: De firmware van de iPod/iPhone moet worden bijgewerkt naar de nieuwste versie om compatibel te zijn met het handmatige bedieningsmodel. Niet alle apparaten zijn compatibel met de handmatige bedieningsmodus. |
* Niet beschikbaar op alle modellen.
Bluetooth-bediening
| Voorbereiding | Voordat u een Bluetooth-apparaat gebruikt, moet het worden gekoppeld en verbonden. Zorg ervoor dat Bluetooth is geactiveerd op uw apparaat voordat u begint met het koppelingsproces. |
| Een nieuw apparaat koppelen | De head-unit zendt voortdurend het koppelingssignaal uit wanneer er geen apparaten zijn aangesloten. Voltooi de koppelingsreeks vanaf uw Bluetooth-apparaat. Raadpleeg de handleiding van uw apparaat voor meer informatie. De apparaatnaam is "MGH17BT" De Bluetooth-wachtwoordcode is "1234" Opmerking: De head-unit kan in elke werkingsmodus staan wanneer het koppelen wordt uitgevoerd. |
| Aanvullende apparaten koppelen | Als er momenteel een apparaat is aangesloten, houdt u BAND ingedrukt om het huidige apparaat los te koppelen voordat een nieuw apparaat kan worden gekoppeld. Start vervolgens de koppelingsreeks vanaf het nieuwe Bluetooth-apparaat. |
| Een apparaat loskoppelen | Houd BAND 3 seconden ingedrukt om een aangesloten apparaat los te koppelen. Het apparaat blijft gekoppeld en verschijnt in het menu ZOEKEN, maar is niet verbonden. |
| Bluetooth resetten | Als u de Bluetooth-module reset, wordt de lijst met gekoppelde telefoons verwijderd. Reset Bluetooth als volgt:
|
| Problemen met het streamen van audio oplossen | De head-unit ondersteunt draadloos A2DP-streaming audio van een Bluetooth-mobiel apparaat rechtstreeks naar uw head-unit. De volgende functies kunnen worden gebruikt om de muziek te bedienen:
|
* Niet beschikbaar op alle modellen.
Weerbandbediening
| Manual Tuning | Druk even op TUNE of TUNE om naar het volgende weerbandstation te zoeken. |
| Band | Druk op BAND om de weerband (WB) te selecteren. |
* Niet beschikbaar op alle modellen.
Beperkte garantie van één jaar
Wat te doen?
- Voordat u om service belt, raadpleegt u de handleiding voor het oplossen van problemen in uw gebruikershandleiding. Een kleine aanpassing van de aangepaste bedieningselementen kan u een servicebezoek besparen.
- Beschrijf uw probleem schriftelijk en vermeld uw naam, een retouradres voor UPS-verzending (postbus niet acceptabel) en een telefoonnummer overdag bij uw zending.
- Neem voor meer informatie en de locatie van het dichtstbijzijnde erkende servicecentrum gratis contact met ons op via 1-866-382-5476 of per e-mail op cs@dualav.com.
Dual Electronics Corp.
Gratis: 1-866-382-5476
Maandag-vrijdag, 9.00-17.00 uur
www.dualav.com
