INLEIDING

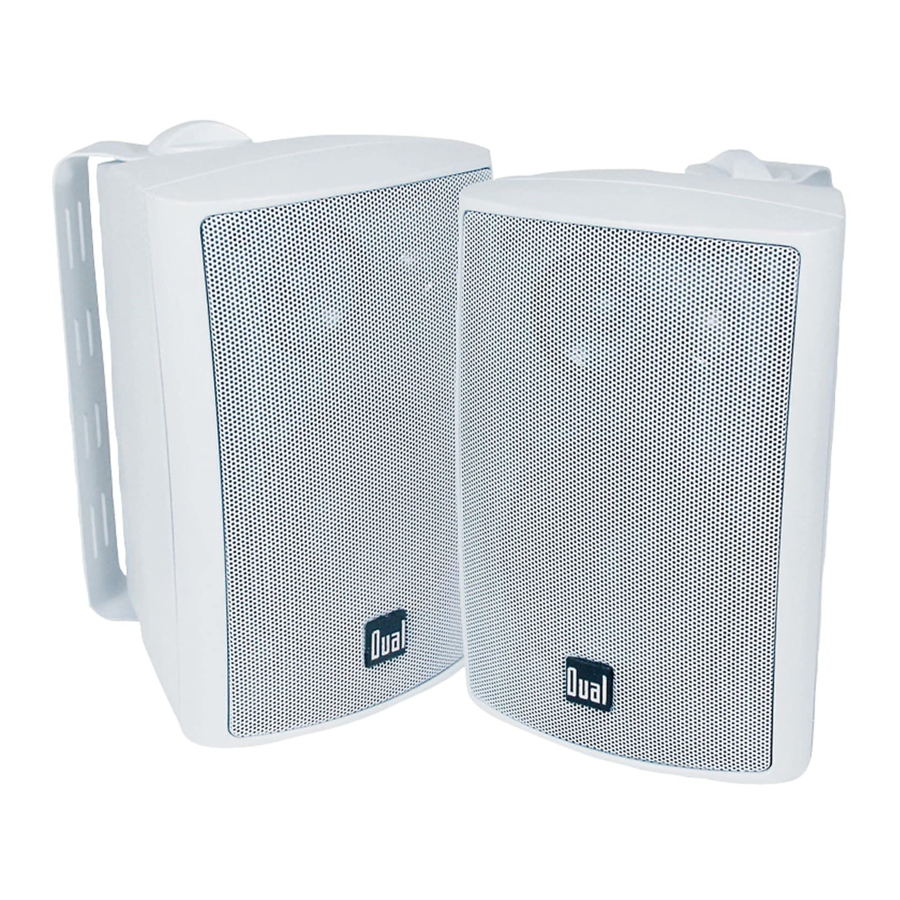

De luidsprekers van de LU47-serie zijn ontworpen als multifunctionele luidsprekers en leveren een nauwkeurig hifi-geluid in buiten- en binnenomgevingen. Het weerbestendige ontwerp en de constructie bieden optimale duurzaamheid voor permanent of tijdelijk gebruik buitenshuis. Beide modellen zijn verkrijgbaar in zwart of wit.
Voor de eenvoud noemen we uw AV-receiver of versterker de "receiver".
De roosters zijn niet ontworpen of bedoeld om te worden verwijderd. Verwijder de roosters niet van uw luidsprekers. Er bevinden zich geen onderdelen die door de gebruiker kunnen worden onderhouden achter het rooster en verwijdering beschadigt de luidspreker.
PLAATSING
Plaatsing montage

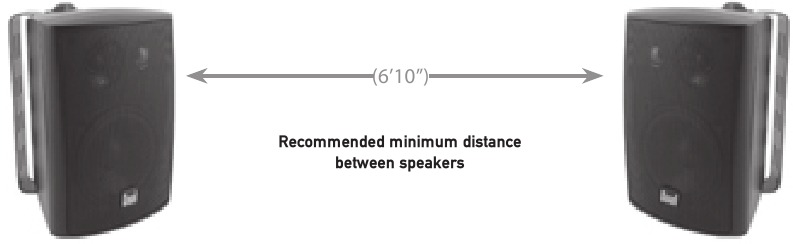

Als montage gewenst is, geeft montage van beide luidsprekers op een gemeenschappelijk, stevig oppervlak dat naar het luistergebied is gericht, de beste geluidsresultaten. Monteer de luidsprekers NIET op muuroppervlakken waarachter gevaren verborgen zijn, zoals elektrische bedrading of sanitair. Monteer de luidspreker altijd op oppervlakken die stevig genoeg zijn om het gewicht van de luidsprekers te dragen en zorg ervoor dat ze niet kunnen vallen of letsel kunnen veroorzaken.
Plaatsing apparaat
Uw luidsprekers kunnen op veel handige locaties in uw huis of terras worden geplaatst - als stereoparen aan weerszijden van uw receiver - als surround-luidsprekers in surround sound-systemen voor thuisbioscopen - in uw computerkamer om de multimedia-ervaring te verbeteren - of als externe luidsprekers.
Plaatsing aan wand en plafond
Voor wand- en plafondtoepassingen worden montagebeugels meegeleverd. Bovendien hebben de luidsprekers van de LU47-serie een verzonken sleutelgat aan de achterkant voor oppervlakteophanging, en de grotere LU47 heeft twee 1/4-20 messing inzetstukken die in de achterkant van de behuizing zijn verwerkt als er aftermarket-montagesystemen worden gebruikt.
Experimenteer voor beter geluid
U moet experimenteren met verschillende plaatsingen. De akoestiek van de kamer kan grote schijnbare verschillen in het geluid veroorzaken wanneer kleine veranderingen in de plaatsing worden toegepast. Hoewel de luidspreker bijvoorbeeld op elke hoogte boven de vloer kan worden geplaatst, biedt het richten van de tweeter op oorhoogte (81-91 cm) of het richten van de hele luidspreker op de luisterpositie vaak de meest realistische weergave. De hoeveelheid waargenomen bas neemt toe naarmate u een luidspreker dichter bij massieve, elkaar kruisende oppervlakken in de kamer (muren, plafond, vloer) plaatst.
INSTALLATIE
Plaatsing en montage
De luidsprekers van de LU47-serie zijn getest op milieugebruik en zijn weerbestendig, maar niet waterdicht. Af en toe vocht heeft geen invloed op de prestaties. De luidsprekers moeten kunnen ventileren en drogen na blootstelling aan water.
De luidsprekers kunnen het hele jaar door permanent buiten worden geplaatst. Om de levensduur van de luidspreker te maximaliseren, plaatst u ze in gebieden die beschermd zijn tegen de elementen, zoals de onderkant van dakranden en overkappingen. Populaire locaties zijn onder meer terrassen, tuinhuisjes, veranda's, atriums, garages en overdekte sparuimtes. Voor tijdelijke plaatsing verwijdert u de luidspreker van de montagebeugels en plaatst u de duimschroeven terug om de stabiliteit te behouden als u de luidsprekers op het einde plaatst.

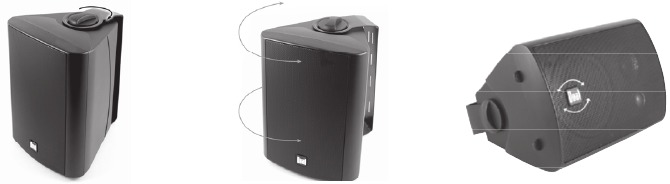

De luidsprekers van de LU47-serie hebben een Dual-logo dat kan worden gedraaid. Het logo bevindt zich op de voorkant van het rooster voor het geval een verticale installatie nodig is. Het logo is geveerd. Gebruik zachte kracht bij het aanpassen van het logo aan een nieuwe oriëntatie. Om het logo te draaien, tilt u twee uiteinden van het logo gelijkmatig op door uw nagel eronder te plaatsen en lichtjes op te tillen. Terwijl het logo is verhoogd, draait u het logo naar de gewenste oriëntatie en laat u het los.
Uw apparaat monteren
Voor een eenvoudige installatie worden de luidsprekers van de LU47-serie geleverd met een gemakkelijk verwijderbare montagebeugel. Eenmaal gemonteerd, kan de luidspreker met de beugel naar de ideale locatie worden gedraaid. De meegeleverde duimschroefknoppen houden de geselecteerde luidsprekerpositie vast wanneer ze goed zijn vastgedraaid. Vermijd het te strak aandraaien van de knop. Voordat u met de installatie begint, moet u het montageoppervlak zorgvuldig beoordelen en ervoor zorgen dat de samenstelling en constructie sterk genoeg zijn om de belasting veilig te dragen. Als u niet zeker bent van het type montagehardware voor uw installatie, raadpleeg dan een professionele aannemer of een deskundige bouwmarkt. De ankers en schroeven om de luidsprekers te bevestigen zijn niet inbegrepen en moeten apart worden aangeschaft. De gehard stalen beugels zijn alleen geschikt voor het bevestigen van de luidspreker aan muren of plafonds die zijn gemaakt van massief hout, metselwerk, beton, holle bouwstenen of houten stijlen.
Monteer de beugel niet op niet-versterkte gipsplaten (gipsplaat). Zodra de beugel vastzit, bevestigt u de luidspreker opnieuw met behulp van de meegeleverde duimschroeven.
AANSLUITING
Luidsprekerkabel -Typische luidsprekerkabel heeft een paar afzonderlijke luidsprekerkabels met isolerende mantels die aan elkaar zijn gegoten. Dual raadt aan om 18-gauge luidsprekerkabel met twee geleiders te gebruiken om uw luidsprekers op uw receiver aan te sluiten. Meet voldoende kabel om van uw receiver naar elke luidspreker te reiken, plus extra lengte om de luidsprekers of receiver te kunnen verplaatsen zonder de kabels te hoeven loskoppelen. Wanneer u de luidsprekers in een stereoconfiguratie aansluit, moet de kabellengte vergelijkbaar zijn. De ene lengte mag niet dramatisch langer of korter zijn dan de andere. Het handhaven van vergelijkbare kabellengtes zorgt voor een superieure geluidskwaliteit.
Polariteit - Luidsprekerkabels zijn gemarkeerd voor polariteitsconsistentie, zodat u de positieve en negatieve identiteit van de afzonderlijke kabels binnen de gegoten paar isolatie kunt bepalen. De polariteit wordt aangegeven door een gekleurde streep op de isolatie, door ribbels die in één kant van de isolatie zijn gegoten, de kleur van de isolatiehuls rond de kabel of door het kleurtype of de kleuren van de kabels/kabel zelf (koper of zilver).
Sluit de luidsprekerkabel altijd aan met behulp van de positieve (+)-aansluiting op de receiver op de positieve (+)-aansluiting en de negatieve (-)-aansluiting op de receiver op de negatieve (-)-aansluiting. Alle luidsprekers in een systeem moeten met dezelfde polariteit worden aangesloten. De luidsprekeringangen bevinden zich op de aan de achterkant gemonteerde aansluitbeker aan de achterkant van de luidspreker.
Type aansluiting - De LU47-serie maakt gebruik van een push-pinontwerp. Druk voorzichtig op de gekleurde hendel en steek het gestripte uiteinde van de kabel rechtstreeks in de opening in het midden van de ingangshuls.
De luidsprekerkabels moeten in de connector worden gestoken en correct worden vastgedraaid aan de luidsprekeringangen. Draai niet te strak aan. Zorg ervoor dat de positieve en negatieve luidsprekerkabel van de receiver geen contact maken, omdat dit kortsluiting veroorzaakt. Banaanvormige connectoren kunnen ook worden gebruikt op de LU47PB. De verbinding wordt gemaakt door de luidsprekerkabel aan te sluiten op de banaanstekkers en vervolgens de banaanstekker in het bovenste gedeelte van de binding posts te steken.
Het wordt aanbevolen om de kabelisolatie ongeveer 1 cm terug te strippen, zodat de kabelgeleider een goede verbinding kan maken. Zorg ervoor dat de kabelisolatie ver genoeg is teruggestript, zodat de kale luidsprekerkabel een goede verbinding maakt met de metalen clip in de terminal en stevig op zijn plaats wordt gehouden. Dit kan visueel worden bevestigd.
Probleemoplossing
Vervorming/Kloppen
Als u duidelijke vervorming van de luidsprekers hoort, verlaag dan onmiddellijk het volumeniveau van uw receiver. Die geluiden geven vaak aan dat de receiver of de luidspreker wordt overbelast, en er kan schade ontstaan als u uw bronmateriaal (muziek-cd's-dvd's-mp3's) gedurende langere tijd op een hoog volumeniveau afspeelt. U moet ook vermijden om de bas- of treble-regelaars volledig omhoog te draaien en uw "Loudness-knop" te gebruiken wanneer het volumeniveau zich op of boven normale luisterniveaus bevindt. Opmerking: de Loudness-knop op de meeste receivers is ontworpen om diepte toe te voegen wanneer uw systeem wordt gebruikt voor achtergrondmuziek of op een zeer laag volume.
Vervormd of onnatuurlijk geluid kan duiden op slechte verbindingen, defecte elektronica, beschadigd bronmateriaal of een defecte luidspreker. Als slechts één van uw luidsprekers een slechte geluidskwaliteit heeft, controleer dan de luidsprekerkabel en audioverbindingen. Als dat het probleem niet oplost, probeer dan elke luidspreker op de plaats van de andere te zetten (omwisselen). Als het geluid slecht blijft op de verdachte luidspreker na het verwisselen van de locatie en de vervorming met de luidspreker naar de nieuwe locatie verplaatst, kan de luidspreker het probleem zijn. Als de vervorming op de oorspronkelijke locatie blijft, bevindt het probleem zich elders in uw audio-/videosysteem.
SPECIFICATIES
Frequentiebereik 100 Hz-20kHz
Woofer 4" (100mm) Polyelite PVA Surround
Middenbereik 40mm polypropyleen
Tweeter 20mm Piezo Dome
Gevoeligheid 85.5 dB (2.83v @ 1 meter)
Nominale impedantie 4-6 ohm
Vermogen* 50 watt RMS - 200 watt piek
Afmetingen (inches H x B x D) 8.25 x 5.25 x 5.25
Gewicht 2.8 lbs.
Afwerking Zwart of wit
* Het vermogen is gebaseerd op het volume van de versterker dat nooit hoger is ingesteld dan het punt van hoorbare vervorming.
Beperkte garantie van één jaar
Wat te doen?
- Beschrijf uw probleem schriftelijk en vermeld uw naam, een retour-UPS-verzendadres (postbus niet acceptabel) en een telefoonnummer overdag bij uw zending.
- Neem voor meer informatie en de locatie van het dichtstbijzijnde erkende servicecentrum op een van de volgende manieren contact met ons op:
- Bel ons gratis op 1-866-382-5476
- E-mail ons op cs@dualav.com
Dual Electronics Corp.
Gratis nummer: 1-866-382-5476
Maandag-vrijdag, 9.00-17.00 uur EST
www.dualav.com
