Hasselblad 503CX, 500 Classic Manual

Inleiding tot het Hasselblad-camerasysteem

Als Hasselblad-eigenaar bent u in het bezit van een camera van uitzonderlijke kwaliteit, het product van een internationaal gerenommeerde traditie van uitmuntendheid in de wereld van de fotografie. Victor Hasselblad, de vader van de camera's die zijn naam dragen, was zelf een bekwaam fotograaf. Om aan zijn eigen hoge eisen en diverse behoeften te voldoen, had hij als eerste het Hasselblad-systeem voor ogen: een middenformaat single lens reflexcamera met verwisselbare lenzen en filmcassettes. Victor Hasselblad was in de eerste plaats fotograaf en in de tweede plaats zakenman en zou nooit kwaliteit opofferen voor een gemakkelijke productie. Tot op de dag van vandaag worden Hasselblad-camera's zorgvuldig vervaardigd met dit principe in gedachten.

Het Hasselblad-systeem is tot het einde van de aarde en verder meegenomen - de ruimte in, om zijn reputatie van betrouwbaarheid en absolute getrouwheid te verdienen. Een reeks accessoires biedt grenzeloze flexibiliteit en het potentieel voor uitmuntende fotografie in elke toepassing. De realisatie van dit potentieel is natuurlijk afhankelijk van de vaardigheid, zorg en het oordeel van de fotograaf.

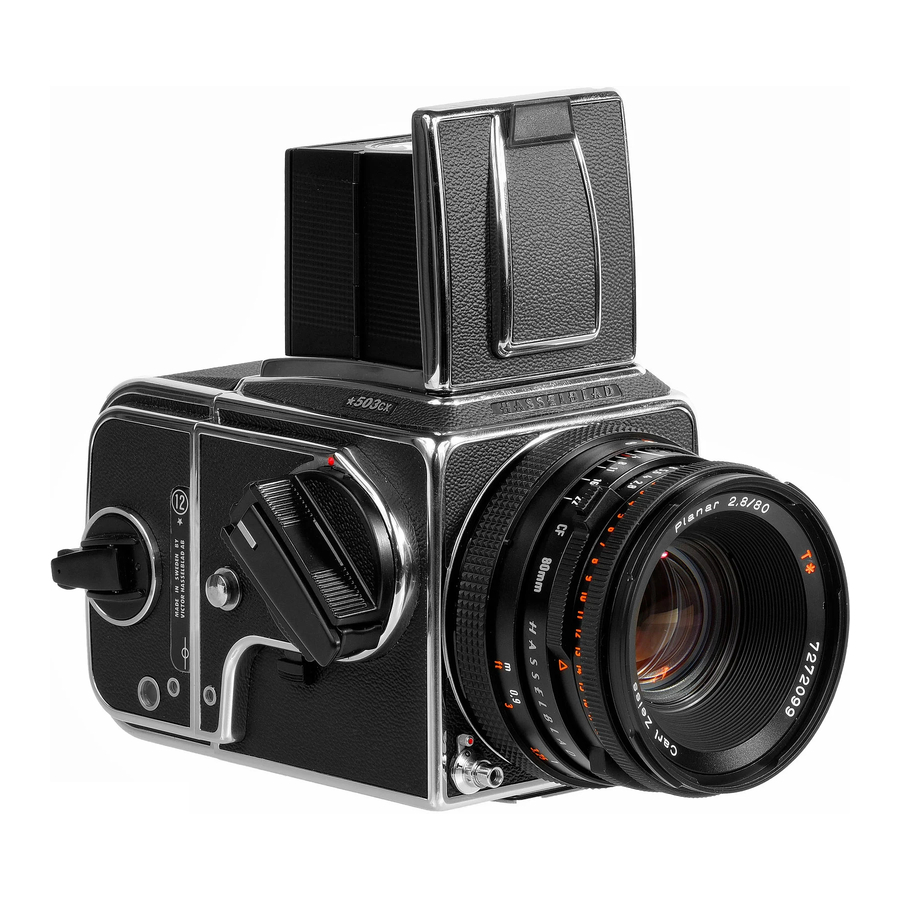

De Hasselblad 503CX en 500 Classic zijn middenformaat single lens reflexcamera's met verwisselbare lens, cassette, zoeker en scherpstelscherm. De 503CX is een verbeterde versie van de 500 Classic met 'TTL' (through the lens)'OTF (Off The Film) flitsmeting en een aantal extra verfijningen.

Lenzen

Sinds de vroege jaren 1950 worden Hasselblad-lenzen vervaardigd door Carl Zeiss in Duitsland. De Hasselblad 503CX en 500 Classic gebruiken CF en lenzen gemaakt door Carl Zeiss.

Met uitzondering van lenzen van het F-type kunnen alle Hasselblad-lenzen die sinds 1957 zijn vervaardigd, worden gebruikt met de 503CX en 500 Classic. F-lenzen kunnen alleen worden gebruikt met de Hasselblad 200- en 2000-serie camera's.

Gebruik deze handleiding om te leren hoe u uw camera bedient. De kennis die u opdoet door het lezen ervan geeft u toegang tot het Hasselblad-potentieel. Het benutten van het potentieel wordt aan uw verbeelding overgelaten.

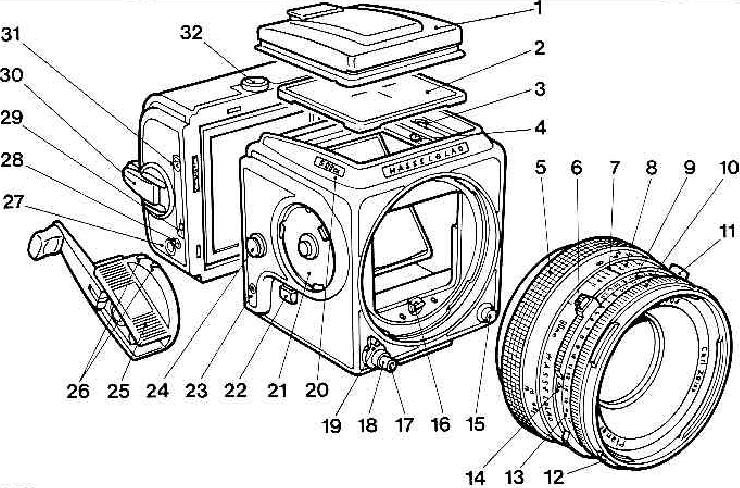

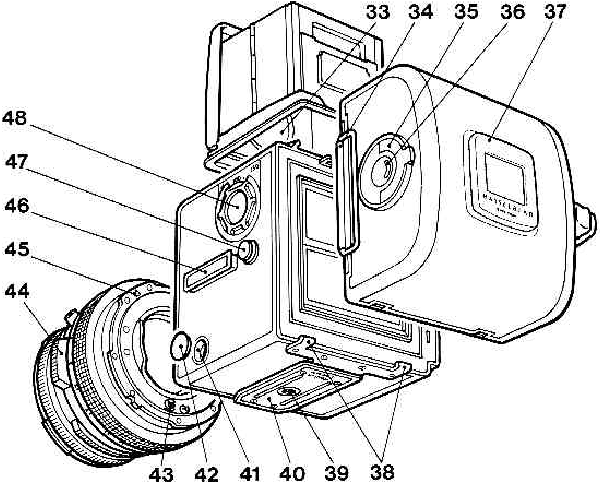

Onderdelen & componenten

1. Scherpstelhoed
2. Scherpstelscherm
   503 CX: Acute-Matte* Screen (Acute-Matte* scherm)
   500 C/M: Ground-glass screen (Matglasscherm)
   500 Classic: Grid & microprism screen (Raster- en microprismascherm)
3. Schermborgclip
4. Flitsfunctie-indicator**
5. Scherpstelring en -schaal
6. Vergrendelknop sluitertijd en diafragma
7. Centrale lensindex
8. Diepte-ot-veld schaal
9. Diafragmaring en -schaal
10. Selectiering sluitertijd
11. PC-flitsterminal
12. Externe en interne lensaccessoirebevestiging
13. Belichtingswaardeschaal
14. Belichtingswaarde-index
15. Lensontgrendelknop
16. Aandrijfas
17. Aansluiting voor schroefdraadkabelontspanner
18. Ontspanknop
19. Tijdopnamevergrendeling
20. Naamplaat**

33. Vergrootglas scherpstelhoed
34. Cassetteschuif
35. Filmsleutel
36. Filmlaadindicator
37. Filmtabbladhouder
38. Cassettehouders
39. Statiefdraad 1/4"
40. Snelkoppelingsplaat
41. Speciale vlagconnector**
42. Connectorafdekking**
43. Lens-aandrijfas
44. Diepte-ot-veld voorbeeldknop
45. Lenslocatie-index
46. Accessoirerail
47. Draagriemoog
48. Filmgevoeligheidselector**

*Acute-Matte ontworpen door MINOLTA
**Alleen 503CX

LET OP: In de tekst worden de posities van de onderdelen beschreven in relatie tot de camera zoals u deze ziet bij het maken van een foto, d.w.z. de lens bevindt zich aan de voorkant, de zoeker aan de bovenkant en de opwindhendel aan de rechterkant.

Basisbediening

Dit gedeelte beschrijft de stappen die u moet nemen om de camera gebruiksklaar te maken. In de volgende paragrafen vindt u uitgebreide informatie over het bedienen van de camera.

Zorg er, met de camera, lens en filmcassette uitgepakt maar niet gemonteerd, voor dat de camera is gespannen (d.w.z. dat het mechanisme volledig is opgewonden), anders kan de ronde beschermkap aan de voorkant niet worden verwijderd. De opwindhendel aan de rechterkant van de camera is vergrendeld als het mechanisme volledig is opgewonden. Als de hendel niet is vergrendeld, draait u deze met de klok mee totdat hij vergrendelt.

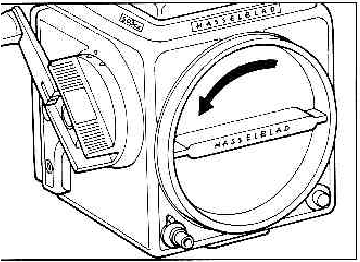

Beschermkap aan de voorkant

Draai de kap (bajonetsluiting) in de richting van de pijl en verwijder deze.

LET OP: De beschermkap aan de voorkant mag alleen worden verwijderd als de camera is gespannen (volledig opgewonden).

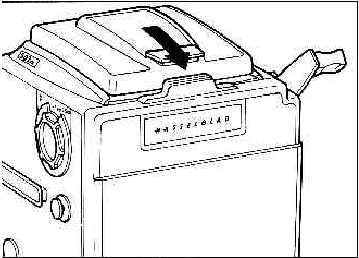

Beschermkap aan de achterkant

Druk de vergrendeling in, kantel de kap naar achteren en til hem eraf.

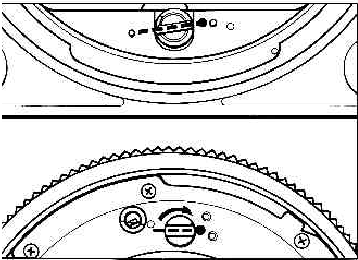

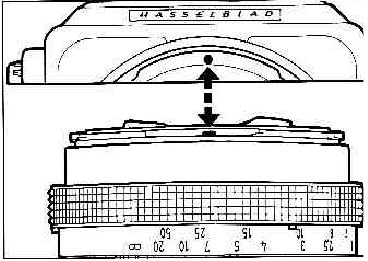

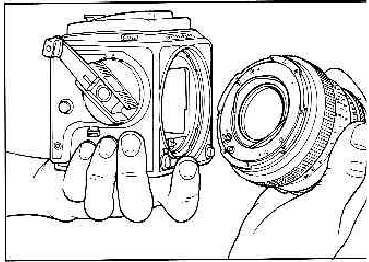

De lens bevestigen

Zorg ervoor dat zowel de camera als de lens volledig zijn gespannen. De bijgaande afbeelding toont de juiste relatie tussen de aandrijfas, de lensaandrijfkoppeling en hun indexen.

Als de lens niet is gespannen, kunt u een munt in de koppelingssleuf steken en deze met de klok mee draaien totdat deze vergrendelt (ongeveer 4/5 van een slag).

U zult merken dat het vasthouden van de camera in uw linkerhand en de lens in uw rechterhand, zoals weergegeven in de afbeelding, de gemakkelijkste manier is om de lens te bevestigen.

Wanneer u de rode index op de lens hebt uitgelijnd met die op de camera, zoals weergegeven in de afbeelding, valt de lens gemakkelijk in de bajonetsluiting. U kunt hem vervolgens met de klok mee draaien totdat hij stopt met een lichte klik wanneer de lensvergrendeling hem op zijn plaats vergrendelt.

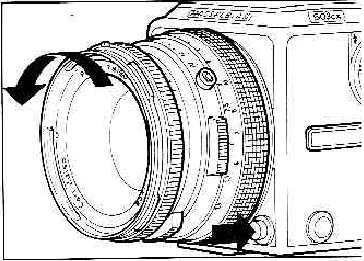

De lens verwijderen

Druk op de lensontgrendelknop en draai de lens tegen de klok in totdat deze stopt.

LET OP: U kunt de lens alleen verwijderen als de camera is gespannen (volledig opgewonden) en niet in de vooraf ontspannen modus.

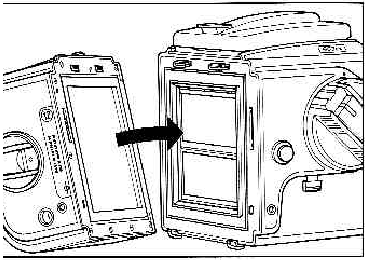

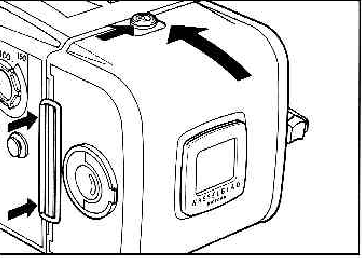

De cassette bevestigen

Zorg ervoor dat de cassetteschuif volledig is ingebracht en dat de indicatoren wit zijn. Als de indicatoren niet wit zijn, raadpleegt u de instructies in de sectie "Indicatoren".

Laat de cassette op de onderste steunhaken van de camera rusten en zorg ervoor dat deze er goed op is geplaatst. Zwenk de cassette voorzichtig naar het camerahuis en controleer of de bovenste steunhaken van de camera in de sleuven in de cassette passen. Duw de cassette voorzichtig maar stevig tegen de haken terwijl u de cassettevergrendelknop naar rechts schuift. Laat de knop los wanneer de cassette contact heeft gemaakt met de achterplaat van de camera en duw hem naar links om ervoor te zorgen dat hij de vergrendelde positie heeft bereikt. Verwijder de cassetteschuif en de camera is klaar voor gebruik.

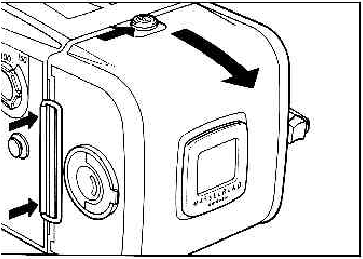

De cassette verwijderen

Het is raadzaam om de camera te spannen (volledig opgewonden) en de cassette- en camera-indicatoren wit weer te geven. Als de cassette-indicator een rood signaal weergeeft, volgt u de instructies op de volgende pagina.

Plaats de cassetteschuif in de cassette met het scharnier naar de voorkant van de camera.

Schuif de cassettevergrendeling naar rechts, zwenk de cassette terug en til hem van de onderste steunen.

LET OP: De cassette kan niet worden verwijderd zonder de cassetteschuif te plaatsen. De schuif beschermt de film tegen waas. Houd er ook rekening mee dat de camera niet kan worden bediend wanneer een cassette met geplaatste schuif aan de camera is bevestigd.

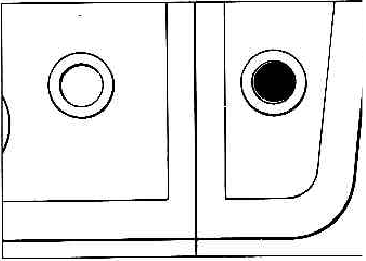

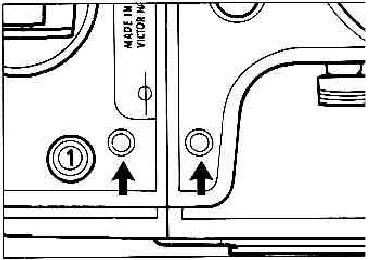

Cassette- en camera-indicatoren

De indicatoren aan de rechterkant van de camera en cassette geven aan of de betreffende eenheid klaar is voor gebruik (wit) of dat deze is gebruikt (rood). De gouden regel is dat, wanneer u een cassette aan een camera bevestigt, de indicatorkleuren overeen moeten komen - wit op wit of rood op rood. Er zijn slechts twee juiste combinaties. Dit is hoe u de indicatoren opnieuw afstemt.

Rode cassette — Witte camera
Verwijder de cassette van de camera.
Bedien de camera — de indicator verandert in rood.
Bevestig de cassette.
Draai de camera een volledige slag met de opwindhendel.
Beide indicatoren geven nu wit weer.

Witte cassette — Rood
Camera Verwijder de cassette van de camera.
Draai de camera een volledige slag met de opwindhendel. De camera-indicator verandert in wit.
Plaats de cassette terug. Beide indicatoren geven nu wit weer.

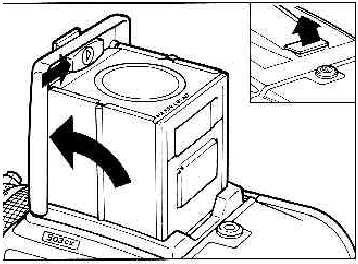

De scherpstelhoed openen

Til het deksel stevig op aan de achterrand en zwenk het omhoog naar de verticale positie.

Het ingebouwde vergrootglas

Het vergrootglas klapt in de kijkpositie omhoog wanneer de ovale knop in het deksel in de richting van de pijl wordt bewogen.

Om het vergrootglas omlaag te klappen, drukt u het gewoon met een vingertop terug totdat het in het deksel vergrendelt.

Het vergrootglas kan worden vervangen door een correctielens.

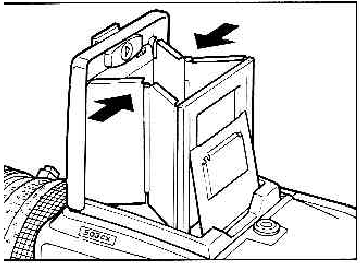

De scherpstelhoed sluiten

"Knijp" de zijplaten bij de scharnierpunten in en klap het deksel naar beneden.

De opwindhendel

Eén volledige omwenteling van de opwindhendel windt de camera op, spant de sluiter en transporteert de film één frame.

De opwindhendel verwijderen
Het verdient de voorkeur dat de camera volledig is opgewonden wanneer de hendel wordt verwijderd of teruggeplaatst. Om de hendel te verwijderen, drukt u op de vergrendelknop in het midden van de opwindhendel en draait u de hendel — tegen de klok in.

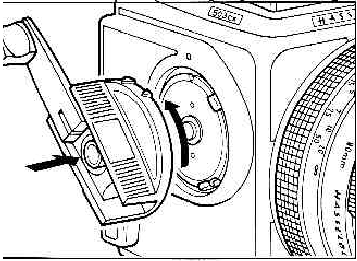

De opwindhendel bevestigen
Plaats de opwindhendel tegen de bajonet van de opwindhendel van de camera met de kleinere hendelindex tegenover de camera-index. Duw de hendel lichtjes in en draai hem met de klok mee totdat de grotere hendelindex is uitgelijnd met de camera-index en de hendel vergrendelt.

Draagriemogen

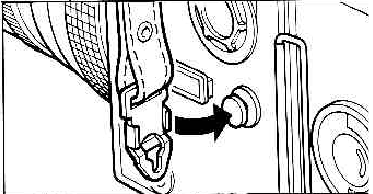

Draagriembevestiging

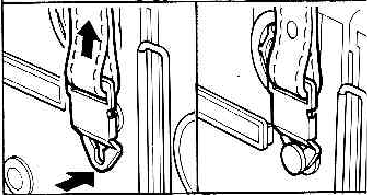

Plaats het hoofdgedeelte van de riemclip over een van de riemogen van de camera. Druk op de punt van de clip en trek hem terug zodat het riemoog in de opening aan de punt van de clip glijdt.

Draagriem verwijderen
Til de clipvergrendelingsplaat op en schuif de clip naar voren. De clip schuift vervolgens van het riemoog af.

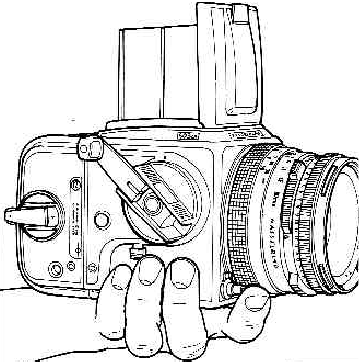

Linkerhandgreep

U zult merken dat het vasthouden van de camera in uw linkerhand met uw wijsvinger op de ontspanknop, zoals weergegeven in de afbeelding, het handigst is bij het maken van foto's. Uw rechterhand is dan vrij voor het scherpstellen, instellen van de belichting, terugspoelen en verwisselen van de lens of cassette.

Scherpstellen en ontspannen

Voordat u een foto kunt maken, moet u de cassetteschuif verwijderen. De cassette wordt dan op het camerahuis vergrendeld en de cameraontspanknop wordt ontgrendeld.

Draai aan de scherpstelring op de lens totdat u een scherp beeld van het onderwerp in de zoeker ziet. U kunt nu de ontspanknop indrukken en loslaten om de camera te bedienen.

Bedieningsdetails

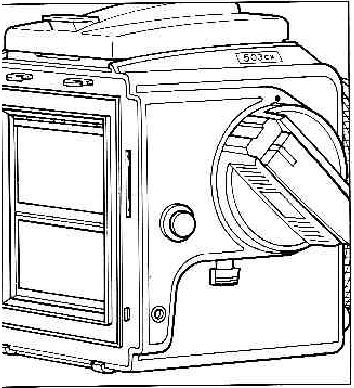

Belichting

Als algemene regel voor alle sluitertijden behalve B, moet u de ontspanknop ingedrukt houden totdat de lenssluiter volledig is geopend en gesloten. Dit is vooral belangrijk bij sluitertijden van Is tot 1/15s.

Als u de druk op de ontspanknop te snel loslaat, beëindigt de hulpsluiter de belichting voortijdig (zie "Waarschuwingssignaal").

U kunt de hulpsluiter, die bestaat uit lamellen, zien die de achterste opening van de camerabody bedekken.

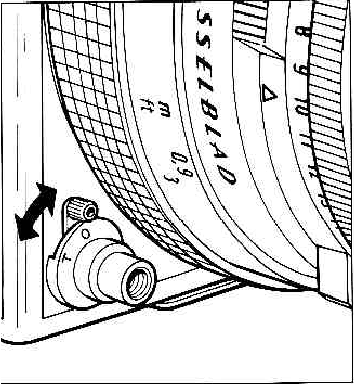

Tijdopnamevergrendeling

De tijdopnamevergrendeling heeft twee standen: O, waar deze is uitgeschakeld, en T, waar de ingedrukte ontspanknop in de ingedrukte stand vergrendelt totdat de vergrendeling wordt teruggezet naar de O-stand.

De opwindslinger kan niet worden verdraaid totdat de vergrendeling is teruggezet naar O.

U kunt de T-stand gebruiken voor tijdopnamen wanneer de sluiter is ingesteld op B.

De tijdopnamevergrendeling kan niet worden gebruikt met een kabelontspanner.

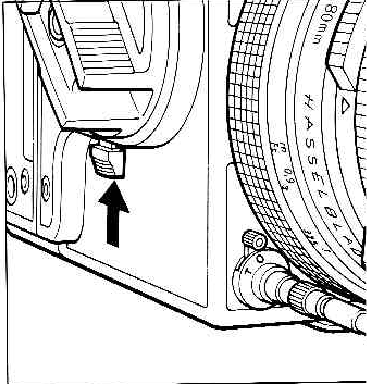

Voorontspanning en kabelontspanner

Er zijn aanzienlijke inspanningen geleverd om cameratrillingen veroorzaakt door bewegende onderdelen in de belichtingsreeks te verminderen. Als u deze trillingen echter volledig wilt vermijden, kunt u het mechanisme vooraf ontspannen door de voorontspanningsknop omhoog te duwen. Dit veroorzaakt de volgende reeks: de spiegel klapt omhoog, de sluiter sluit en blijft gesloten en de hulpsluiter opent. Wanneer u vervolgens op de ontspanknop drukt, werkt alleen de sluiter op de vooraf ingestelde snelheid.

Zoals in de illustratie te zien is, kunt u ook een kabelontspanner bevestigen om trillingen verder te verminderen.

Aangezien het beeld op het scherpstelscherm verdwijnt in een vooraf ontspannen camera, is een sportzoeker een goede manier om bewegende onderwerpen te volgen.

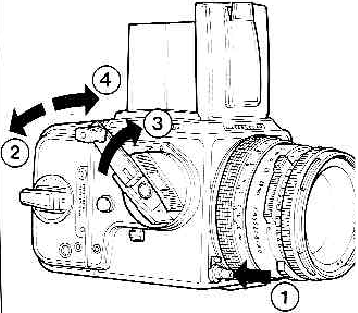

Dubbele belichting

Aangezien de camera is ontworpen om onbedoelde dubbele belichting te voorkomen, moet u de volgende procedure uitvoeren om meerdere belichtingen op hetzelfde frame te maken:

1. Druk op de hoofdontspanknop en maak de eerste opname.
2. Plaats de magazijnschuif en verwijder het magazijn.
3. Draai de camera één volledige slag met de opwindslinger.
4. Plaats het magazijn terug en verwijder de schuif.

De unit is nu klaar om een tweede opname op hetzelfde frame te maken. U kunt op dezelfde manier extra opnamen maken.

Lens- en sluiterfuncties

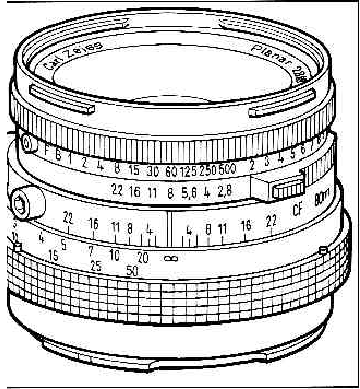

Sluitertijden

De sluitertijdselectiering is de ring die zich het dichtst bij de voorkant van de lens bevindt. De gewenste sluitertijd wordt ingesteld ten opzichte van de centrale lensindex.

De witte schaal toont de sluitertijden en de oranje schaal de belichtingswaarden (EV).

De groene F-instelling wordt alleen gebruikt wanneer de lens is bevestigd aan een Hasselblad-camera uit de 2000-serie met een spleetsluiter. De werking van het diafragma wordt niet beïnvloed. De F-instelling kan alleen worden in- en uitgeschakeld wanneer de groene vergrendelknop wordt ingedrukt. Bij gebruik van de 503cx of 500C/M zal de F-instelling belichtingsfouten veroorzaken omdat de sluiter open blijft.

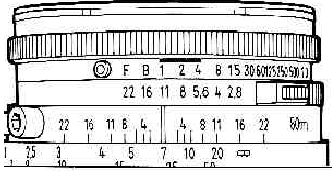

Diafragma

De diafragma-instelring is de tweede ring die zich het dichtst bij de voorkant van de lens bevindt. De diafragmawaarde wordt ook ingesteld ten opzichte van de centrale lensindex.
CF-lenzen hebben een automatisch diafragma dat onmiddellijk voorafgaand aan de belichting stopt tot het vooraf ingestelde werkdiafragma.

Waarschuwingssignaal
Op de sluitertijdschaal vindt u een rode markering tegenover de 1, 1/2 en 1/4s. Dit is om u te waarschuwen voor mogelijke belichtingsfouten. De hulpsluiter blijft alleen open zolang u de ontspanknop ingedrukt houdt.

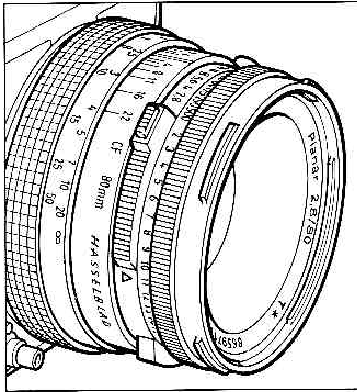

Belichtingswaarden

De combinatie van diafragma en sluitertijd die is ingesteld tegenover de centrale lensindex, bepaalt de belichting. Elke combinatie van sluitertijd/diafragma heeft een equivalente belichtingswaarde (EV) die u kunt aflezen en instellen ten opzichte van de rode FV-index aan de zijkant van de lens.

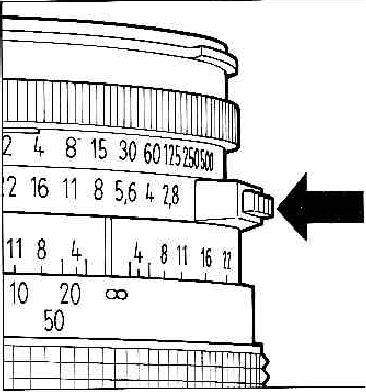

Vergrendelde sluitertijd / diafragma

Als u de sluitertijd of het diafragma wilt wijzigen zonder de belichtingswaarde (EV) te wijzigen, kunt u de snelheid en de diafragma-instelringen vergrendelen door de vergrendelknop ingedrukt te houden, die zich rechts van de diafragma-schaal bevindt. In vergrendelde toestand bewegen de ringen samen, waardoor het diafragma toeneemt of afneemt om respectievelijk een afname of toename van de snelheid te compenseren.

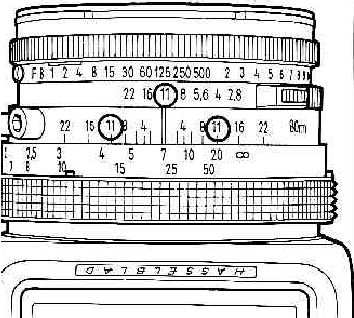

Scherpstellen en scherptediepte

Op de scherpstelring bevinden zich de afstandsschalen en een gekartelde rubberen grip die zich het dichtst bij de camerabody bevindt. U stelt de lens scherp door de scherpstelring te draaien totdat u een scherp beeld van het onderwerp in de zoeker krijgt.

De afstand tussen het onderwerp en het filmvlak wordt afgelezen van de afstandsschaal van de scherpstelring tegenover de centrale lensindex. De afstand in meters wordt weergegeven in witte cijfers en de afstand in voet in oranje cijfers.

Objecten die dichterbij of verder weg zijn dan de geselecteerde afstand, zijn binnen bepaalde grenzen scherp. De grenzen van dit veld met scherpe focus, d.w.z. de scherptediepte, variëren met het diafragma.

De scherptediepte die beschikbaar is bij een bepaald diafragma kan worden afgelezen van de scherptediepteschaal aan beide zijden van de centrale index. De ringen op de illustratie geven aan hoe de scherptediepteschaal moet worden afgelezen met een diafragma van alles.

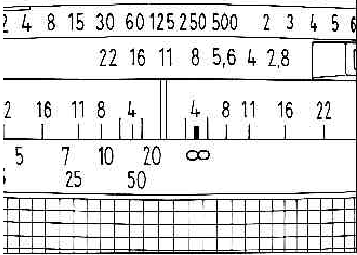

Infraroodfotografie

Infrarood (IN)-stralen (golflengten langer dan 800 nanometer) worden gebroken naar een brandpuntsvlak dat zich enigszins achter het brandpuntsvlak bevindt van de zichtbare lichtbeelden die op het scherpstelscherm worden gevormd. Om deze afwijking te compenseren, gaat u als volgt te werk:

Stel zoals gewoonlijk scherp op het scherpstelscherm. Draai vervolgens de scherpstelring totdat de ingestelde afstand tegenover de rode IR-index staat.

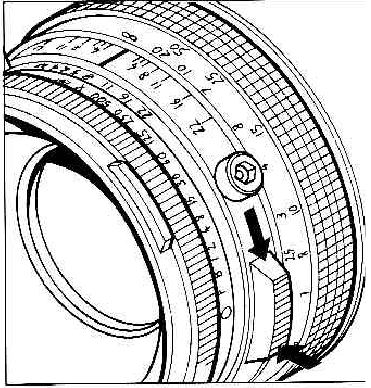

Scherptediepte controleren

Om u in staat te stellen de scherptediepte in het beeld op het scherpstelscherm te controleren, kan het diafragma worden gestopt tot het vooraf ingestelde diafragma door eenvoudigweg de handmatige voorvertoningsknop te verschuiven.

omlaag totdat deze in de voorvertoningspositie vergrendelt. Om de knop los te maken en het diafragma te heropenen. druk op het onderste gedeelte van de knop.

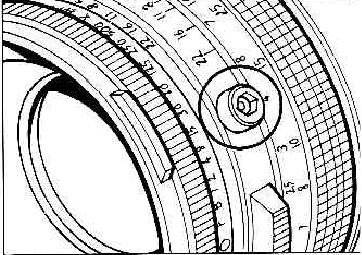

Flitssynchronisatie

De Hasselblad 503cx en 500C/M gebruiken lenzen uit de Hasselblad CF-serie. Deze lenzen hebben ingebouwde bladsluiters met snelheden van 1 tot 1/500s. Flitssynchronisatie vindt plaats bij volledige sluiteropening via de PC-flitsterminal. Elektronische flitsers kunnen worden gebruikt bij alle sluitertijden, 1 - 1/500.

Werking van het magazijn

Het magazijn laden

Het magazijn kan op of van de camera worden geladen. Als het van de camera moet worden geladen, moet de magazijnschuif worden geplaatst met de platte kant naar achteren. Dit vergemakkelijkt het verwijderen van de filmhouder om te laden. Volg de onderstaande procedure.

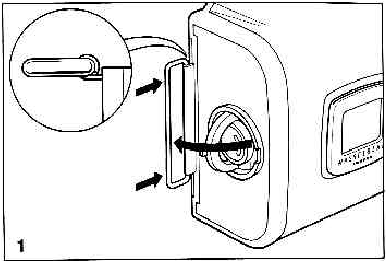

1. Klap de sleutel van de filmhouder uit.

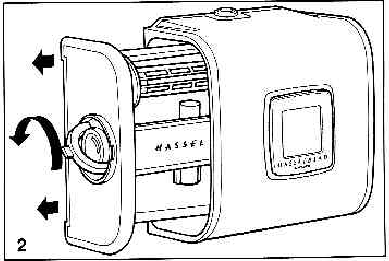

2. Draai de sleutel tegen de klok in en trek de filmhouder eruit.

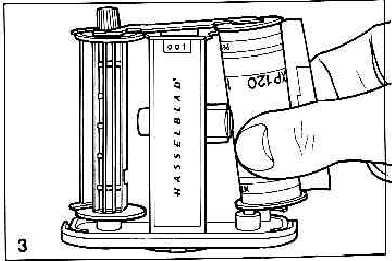

3. Een lege opwikkelspoel moet onder de vertande knop van de spoelklem worden geplaatst. Plaats een filmrol onder het andere uiteinde van de balk en zorg ervoor dat deze op dezelfde manier is gedraaid als in de illustratie. Verwijder voorzichtig alle papieren tape die een nieuwe filmrol omgeeft.

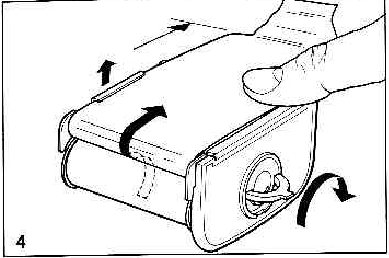

4. Draai de sleutel van de filmhouder met de klok mee om de filmklem te openen. Trek 8 - 10 cm (3 - 4 inch) papieren achterkant van de filmrol en schuif de rand onder de klem.

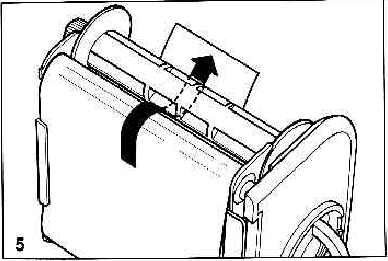

5. Steek de tong van het steunpapier in de gleuf in de opwikkelspoel.

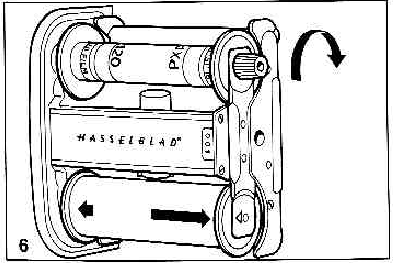

6. Draai de vertande knop met de klok mee totdat de pijl op het steunpapier tegenover de driehoekige index op de spoelklem staat, maar niet verder.

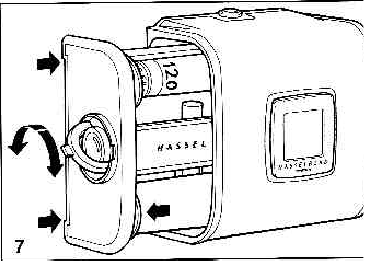

7. Draai de sleutel van de filmhouder tegen de klok in en steek de filmhouder in het magazijn - schud een beetje als deze niet vastklikt. Vergrendel de filmhouder in het magazijn door de sleutel met de klok mee te draaien.

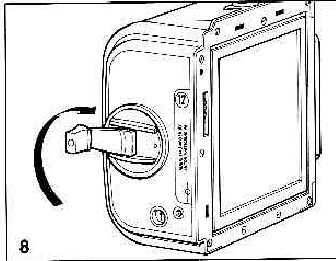

8. Klap de filmwikkel uit en draai deze ongeveer tien slagen met de klok mee totdat deze stopt. Draai de slinger tegen de klok in en klap hem in.


Nummer 1 wordt nu weergegeven in het telvenster en het magazijn is geladen - klaar voor gebruik.

De filmslinger van het magazijn is alleen geblokkeerd bij frame 1. Een gedeeltelijk belichte film kan daarna op elk frame worden afgewikkeld.

De frameteller wordt automatisch gereset wanneer de filmhouder uit het magazijn wordt verwijderd.

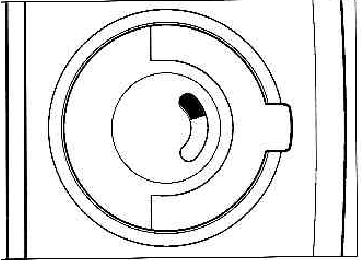

Laadstatus magazijn

In het midden van de sleutel van de filmhouder bevindt zich een halvemaanvormig indicatievenster dat wit weergeeft wanneer het magazijn vers is geladen. Het verandert geleidelijk in rood naarmate de film wordt doorgedraaid. Een volledig rode indicator geeft aan dat de film op is of dat het magazijn leeg is.

Film uit het magazijn verwijderen

Wanneer het laatste frame is belicht en opgewonden, blokkeert het magazijn de camera voor verdere ontspanners.
Wikkel de film af door de filmwikkel uit te klappen en met de klok mee te draaien totdat u voelt dat de film de toevoerspoel verlaat.
U kunt nu de filmhouder uit het magazijn halen en de belichte film verwijderen.

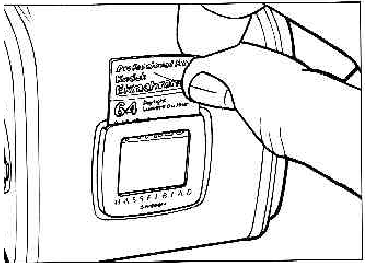

Filmrechthouder

Het eindlipje van de filmverpakking kan in de houder aan de achterkant van het magazijn worden gestoken als herinnering aan het soort film dat in het magazijn is geladen.

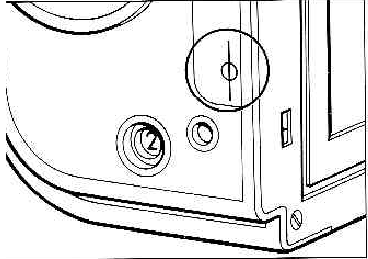

Filmvlakindex

De filmvlakindex aan de rechterkant van de magazijnbehuizing geeft de positie van het filmvlak aan om een nauwkeurige bepaling van de afstand tussen film en object te vergemakkelijken, wat erg belangrijk is bij close-upfotografie.

Zoekersysteem

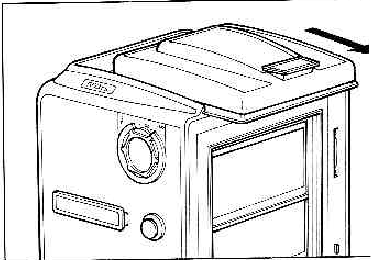

De zoeker verwisselen

Het filmmagazijn of de achterklep moet worden losgemaakt voordat de scherpstelkap of een andere zoeker kan worden verwijderd. De scherpstelkap moet worden ingeklapt voordat deze wordt verwijderd, om te voorkomen dat deze beschadigd raakt.

Verwijder de kap door deze in de geleidingssleuven naar achteren te schuiven.

Schuif de vervangende zoeker in de sleuven en duw hem naar voren.

Bevestig een magazijn of achterklep aan de camera.

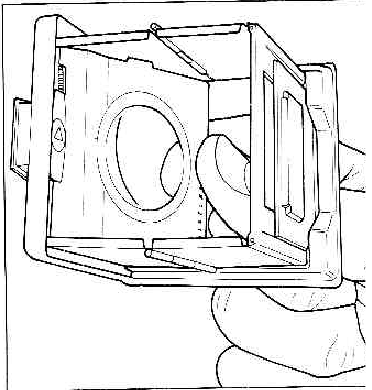

De vergrootglas verwisselen

De scherpstelkap heeft een gemakkelijk verwisselbaar vergrootglas waarmee u de zoeker kunt aanpassen aan uw gezichtsvermogen.

Lenzen met dioptriecorrectie van +3 tot -4 zijn verkrijgbaar en kunnen eenvoudig worden verwisseld als volgt:
Verwijder de scherpstelkap van de camera en open deze door het deksel stevig aan de achterrand op te tillen.
Breng het vergrootglas in de kijkpositie door de ovale knop in de richting van de pijl te bewegen.
Duw het vergrootglas halverwege terug naar beneden in de ingeklapte positie.
Pak de onderrand van het vergrootglas tussen duim en wijsvinger (via de onderkant van de kap) en trek stevig.
Het plaatsen van de vervangende lens is de omgekeerde volgorde van de bovenstaande procedure.

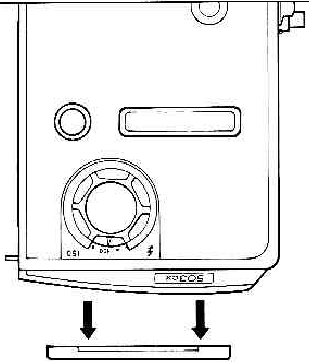

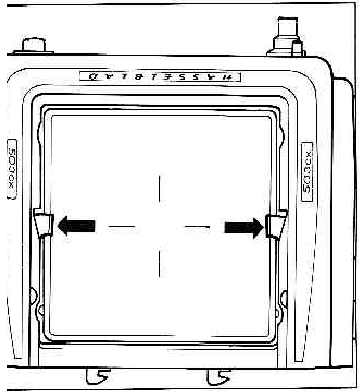

Het scherpstelscherm verwisselen

Het scherm kan eenvoudig worden verwisseld zonder dat er speciaal gereedschap nodig is.
Maak het magazijn en de zoeker los.
Schuif de schermvergrendelingen opzij. Houd uw hand over het scherm en draai de camera om.

Het scherm valt nu in uw hand.

Plaats het vervangende scherm en zorg ervoor dat de gladde, vlakke kant van het frame naar boven wijst en dat alle vier de hoeken op de steunpennen zitten.

Het is niet nodig om de schermvergrendelingen terug te plaatsen. Dit gebeurt automatisch wanneer de zoeker wordt vervangen.

In de Hasselblad Product Catalog vindt u het volledige assortiment scherpstelschermen van verschillende ontwerpen voor verschillende toepassingen.

De 503CX- en CXi-modellen zijn uitgerust met een Acute-Matte scherpstelscherm dat een aanzienlijke toename van de helderheid van het scherpstelbeeld biedt in vergelijking met de scherpstelschermen die in het 500 Classic-model worden gebruikt. Hieronder vindt u instructies voor het aanpassen van de PME- en PME3 / PME5 Meter Prism Viewfinders om te compenseren voor de verschillen in lichtniveau op de verschillende scherpstelschermen.

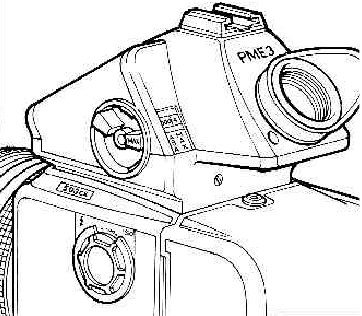

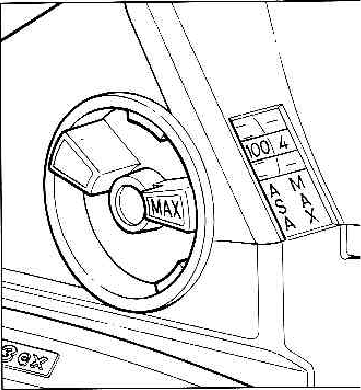

PME- en PME3 / PMES-meterprismazoeker aanpassingen

Aangezien de Hasselblad Meter Prism Viewfinders het lichtniveau op het scherpstelscherm meten, zijn ze in de fabriek gekalibreerd om een nauwkeurige meting te geven met een bepaald type scherm. Als dat scherpstelscherm wordt vervangen door een ander type dat een ander lichtniveau geeft onder dezelfde omgevingsomstandigheden, moet de meter worden aangepast om te compenseren voor het verschil.

De PME- en PME3/ PME5-meterzoekers zijn in principe hetzelfde ontwerp, maar zijn in de fabriek anders afgesteld. Het PME3 / PME5-type is afgesteld op het helderdere Acute-Matte scherm in de 503CX- of CXi-camera, terwijl het vorige PME-type is afgesteld op het lagere lichtniveau van het Ground glass scherm (Cat. No. 42161) en vergelijkbare schermen, zoals Split image (42188), Microprism and split image (42218), of Grid and microprism (42250) dat wordt gebruikt in de 500 Classic. Het Plain glass scherm (42200) is niet geschikt voor TTL-meting.

Het onderscheid tussen de twee zoekertypes wordt aangegeven door de aanduiding PME3 of PME5 respectievelijk op de achterkant van de zoekerbehuizing boven het oculair. De PME heeft geen aanduiding.

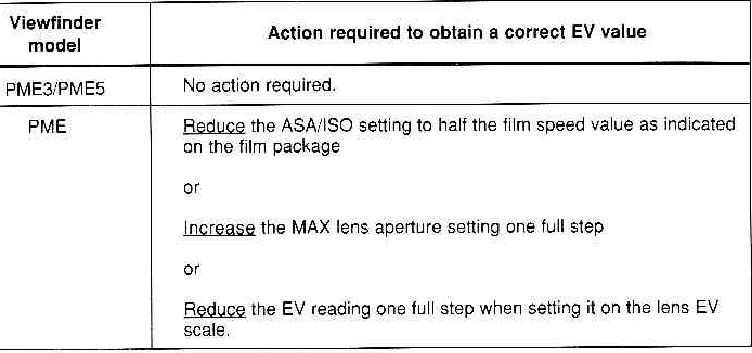

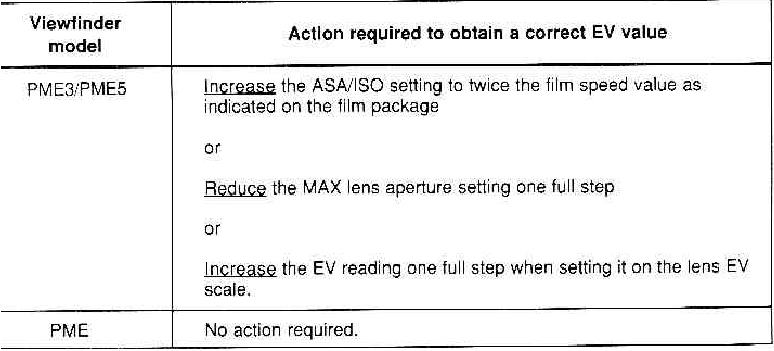

De manieren om te compenseren voor alternatief gebruik van de meterzoekers worden weergegeven in de onderstaande tabellen.

1. Acute-Matte¹ scherpstelscherm, gecombineerd met:

   ¹Acute-Matte ontworpen door MINOLTA.
2. Ground-glass of soortgelijk scherpstelscherm, gecombineerd met:


Alleen 503CX

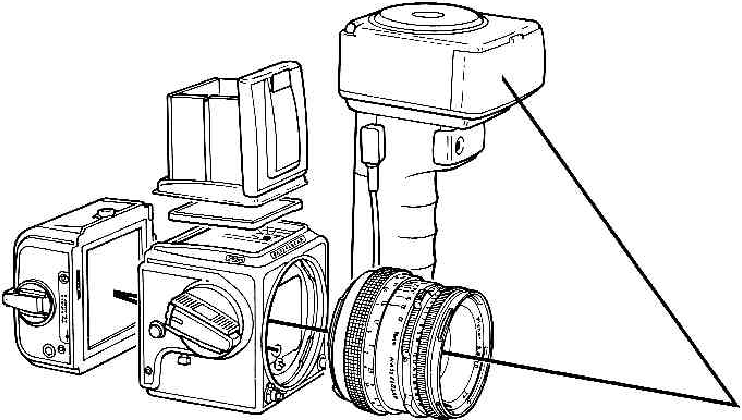

Automatische flitsregeling

De ingebouwde flitssensor en elektronica van de camera meten het licht dat wordt weerkaatst door het centrale deel van het film oppervlak, een cirkel met een diameter van 40 mm. Het meetsysteem is verbonden met een selector voor het instellen van de filmsnelheid. Met de Hasselblad Proflash 4504 direct aangesloten of een andere System SCA 300 of 500 speciale flitser aangesloten via de Hasselblad flitsadapters SCA390 of 590 regelt het de flitser en schakelt de flitser uit wanneer de belichting correct is.

Raadpleeg de handleiding van de flitser voor het aansluiten van de Hasselblad Proflash 4504 op de 503CX.

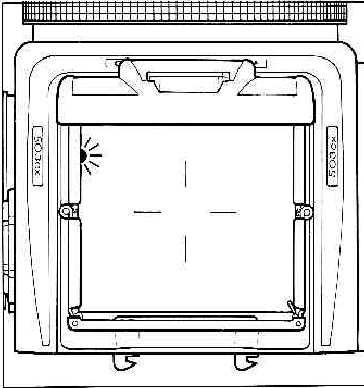

Onder de linker rand van het scherpstelscherm geeft een indicatielampje aan wanneer de flitser klaar is voor gebruik en bevestigt ook of de flitser voldoende vermogen had voor een correcte belichting.

De flitser voedt de elektronica van de camera en ook de flitsadapter, wanneer deze wordt gebruikt.

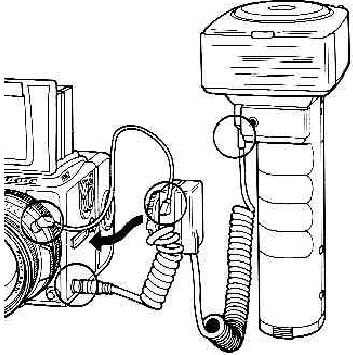

De Hasselblad flitsadapters SCA 390 en SCA 590 bevestigen

Voor handflitsers wordt een van beide adapters bevestigd zoals weergegeven in de illustratie:

• het 6-polige contact van het spiraalsnoer is verbonden met de zijdelingse aansluiting van de camera
• het synchronisatiesnoer is verbonden van de adapter naar de PC flitsaansluiting van de lens
• het verbindingssnoer is bevestigd aan de handflitser

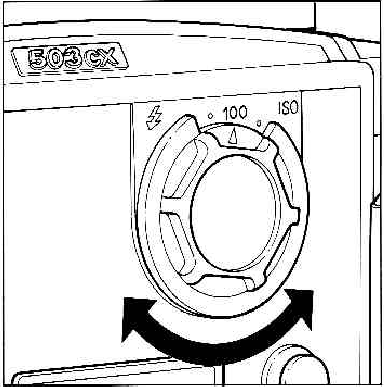

De filmsnelheid instellen

De filmsnelheid wordt ingesteld via de ISO-selector. Deze is verdeeld in ISO/ASA-instellingen van 16 - 1000.

Het equivalent in DIN-waarden is te vinden in de tabel:

Sommige films vereisen compensatie voor verschillen in reflectie. In deze gevallen wordt de compensatie gemaakt door de filmsnelheidselector instelling te wijzigen. De hoeveelheid compensatie moet worden bepaald door middel van experimenten.

OPMERKING: De flitser moet altijd op de "TTL"-stand (TTL) staan.

Zoekersignaal

Deze indicator onder de linker rand van het scherpstelscherm geeft twee verschillende signalen weer, beide weergegeven in een rood gloeiend licht. De indicator is alleen in werking wanneer de camera wordt gebruikt met flitsadapters SCA 390 of 590 en een flitser die voldoet aan het bijbehorende System SCA 300 of 500.

Gereed-signaal
Een continu rood licht geeft aan dat de flitser is opgeladen en klaar is om af te gaan.

Resultaatsignaal
Een knipperend rood licht dat iets meer dan een seconde na de belichting optreedt, geeft aan dat de flitser de juiste hoeveelheid licht heeft uitgestraald voor een correcte belichting. Na het knipperende signaal keert de indicator terug naar het gereed-signaal wanneer de flitser weer volledig is opgeladen.

Geen resultaatsignaal
Dit geeft aan dat de flitser niet voldoende vermogen heeft afgegeven voor een correcte belichting. Het diafragma moet dan worden geopend of de flitsafstand tot het onderwerp moet worden verkleind. Overstappen op een snellere film is ook een mogelijkheid.

Het gereed-signaal verschijnt na een korte maar variabele tijdsduur, afhankelijk van de toestand van de batterijen.

Raadpleeg de gebruiksaanwijzing van uw flitser voor meer informatie over andere functies bij het gebruik van automatische flitslichtmeting die voldoet aan System SCA flitsfotografie met flitssensoren, of met niet-automatische flitsers.

Accessoires

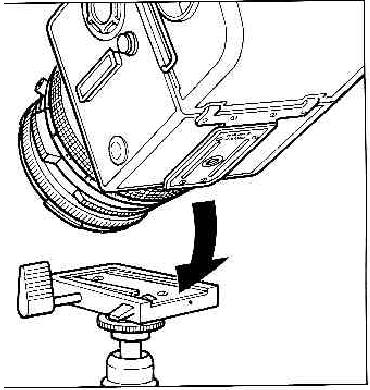

Accessoirebevestigingen

Aan de onderkant van de camerabody bevindt zich een 1/4 inch schroefdraad statiefaansluiting in het midden van de snelkoppelingsplaat. De plaat en aansluiting accepteren flitserbeugels en de plaat past ook in de Hasselblad statief snelkoppeling en vergrendelt er gemakkelijk in.

Als u statieven en andere accessoires met 3/8 inch schroeven bezit, raden we u aan om de statief snelkoppeling aan te schaffen, die zowel 1/4 als 3/8 inch aansluitingen heeft en een eenvoudig te bedienen, snelle en betrouwbare statiefverbinding biedt.

Mocht u liever geen snelkoppeling aanschaffen, dan kan uw Hasselblad distributeur op verzoek een vervangende 3/8 inch aansluiting leveren, samen met installatie-instructies.

Aan de linkerzijde van de camerabody, voor de riembevestiging, bevindt zich een accessoirerail voor de Hasselblad sportzoeker en andere accessoires. De lenzen accepteren filters en zonnekappen op de voorste bajonetten.

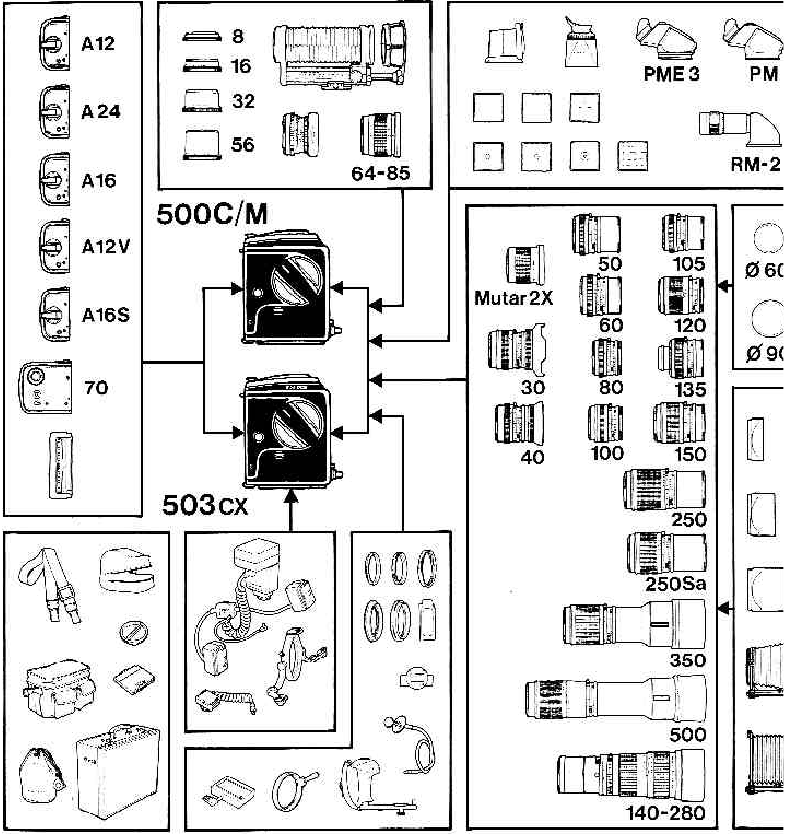

Hasselblad accessoiretabel

De accessoiretabel op de tegenoverliggende pagina geeft het brede scala aan accessoires weer dat beschikbaar is binnen het Hasselblad System. Raadpleeg de Hasselblad productcatalogus voor volledige informatie over het gehele Hasselblad camerasysteem.

Technische specificaties en uitrusting 503CX

Cameratype:
Spiegelreflexcamera met 6x 6 cm (2 1/4 x 2 1/4 inch) max. filmformaat. Verwisselbare lenzen, filmmagazijnen, zoekers en scherpstelschermen.

Ontwerp:
Mechanisch, met een camerabody shell van aluminiumlegering uit één stuk gegoten.

Zoekers:
Opvouwbare scherpstelkap verwisselbaar met reflexzoeker, prismazoekers met of zonder ingebouwde lichtmeter, of vergrootglas.

Filmtransport:
Handmatig transport met gelijktijdige sluiteropspanning. De opwindslinger kan worden vervangen door een knop met ingebouwde lichtmeter.

Flitsregeling:
TTL/OTF-meting. ISO 16-1000 met Hasselblad Proflash 4504 of flitsadapters SCA390 of SCA590 voor aansluiting op flitsers uit de SCA 300 of SCA 500 systemen resp. Meetgebied binnen Ø40 mm in het midden van het beeldgebied.

Statiefaansluiting:
1/4 inch schroefdraad en basisplaat voor snelle koppeling bevestiging.

Externe afmetingen:
Alleen camerabody - zie "Camerabody afmetingen". Camerabody met Planar CF 80 mm lens en filmmagazijn A12:180 L x 114 B x 107 H (7 x 4 1/2 x 4 3/16 inch).

Gewicht:
Alleen camerabody: 610g (1 lb 5 1/3 oz). Camerabody met Planar CF 80 mm lens en filmmagazijn A 12: 1510g (3 lb 5 1/3 oz).

Scherpstelscherm:
Hasselblad Acute-matte* scherpstelscherm.
-
^*Acute-Matte ontworpen door MINOLTA

De camerabody (chroom model, cat. nr. 10026; zwart model cat. nr. 101 72) wordt geleverd met scherpstelkap, scherpstelscherm, opwindslinger, standaard riem en beschermkappen voor en achter.

Raadpleeg de Hasselblad productcatalogus voor uitgebreide informatie over accessoires.
Hasselblad behoudt zich het recht voor om zonder voorafgaande kennisgeving wijzigingen aan te brengen in de gepubliceerde specificaties.

Technische specificaties en uitrusting 500 Classic

Cameratype:
Spiegelreflexcamera met 6x6 cm (21/4x 21/4 inch) max. filmformaat. Verwisselbare lenzen, filmmagazijnen, zoekers en scherpstelschermen.

Ontwerp:
Mechanisch, met een camerabody shell van aluminiumlegering uit één stuk gegoten.

Zoekers:
Opvouwbare scherpstelkap verwisselbaar met reflexzoeker, prismazoekers met of zonder ingebouwde lichtmeter, of vergrootglas.

Filmtransport:
Handmatig transport met gelijktijdige sluiteropspanning. De opwindslinger kan worden vervangen door een knop met ingebouwde lichtmeter.

Statiefaansluiting:
1/4 inch schroefdraad en basisplaat voor snelle koppeling bevestiging.

Externe afmetingen:
Als 503CX — zie "Camerabody afmetingen". Camerabody met Planar CF 80 mm lens en filmmagazijn A12: 1500g (3lb5 oz).

Gewicht:
Alleen camerabody: 600g (1 lb 5 oz). Camerabody met Planar CF 80 mm lens en filmmagazijn A 12: 1500g (3 lb 5 oz)

Scherpstelscherm:
Hasselblad raster en microprisma (alt. Matglas) scherpstelscherm.

Lens:
Hasselblad Zeiss Planar CF 2,8/80 mm, verwisselbaar.

Magazijn:
Hasselblad A 12 verwisselbaar filmmagazijn, 12 opnamen op 120 type film.

De camerabody (chroom model, cat. nr.10022; zwart model cat. nr.10170) wordt geleverd met scherpstelkap, scherpstelscherm, opwindslinger, standaard riem en beschermkappen voor en achter. De 500 Classic outfit bevat ook Planar CF 80 mm lens (cat. nr.20029) met lensdop, en filmmagazijn A 12 (chroom afwerking cat. nr.30074; zwarte afwerking cat. nr.30147; zwarte afwerking cat. nr.30147)

Raadpleeg de Hasselblad productcatalogus voor uitgebreide informatie over accessoires

Hasselblad behoudt zich het recht voor om zonder voorafgaande kennisgeving wijzigingen aan te brengen in de gepubliceerde specificaties.

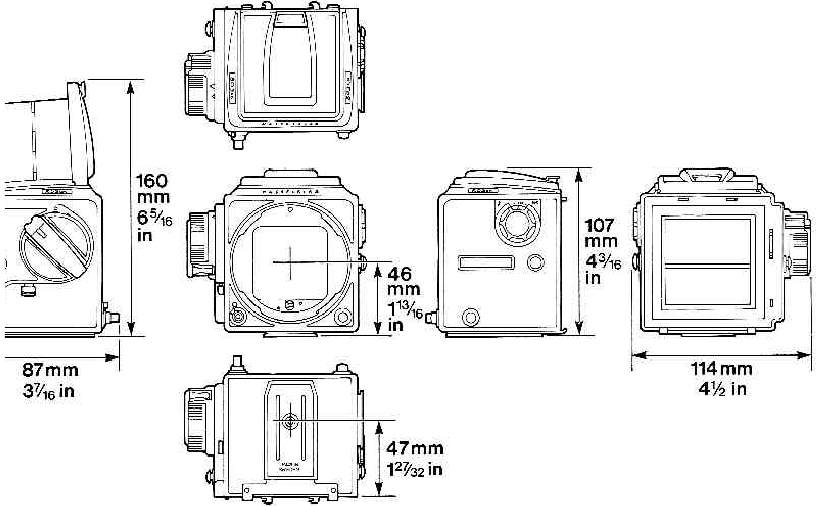

Camerabody afmetingen

Probleemoplossing

Uw camera is gebouwd om lange en probleemloze service te bieden. Als u echter operationele problemen ondervindt omdat u niet bekend bent met het Hasselblad camerasysteem, kan de volgende tabel helpen om deze op te lossen.

PROBLEEM	MOGELIJKE OORZAAK	OPLOSSING
U kunt de ontspanknop niet bedienen	De magazijnschuif zit nog steeds op zijn plaats	Verwijder de schuif
	De film is op	Laad een nieuwe film
	De camera staat in de ontspannen positie	Wind de camera op
De ontspanknop blijft ingedrukt	De tijdopnamevergrendeling staat in de T-positie	Zet de vergrendeling terug in de O-positie
Er is geen beeld op het scherpstelscherm	De camera staat in de voorontspannen of ontspannen positie	Ontspan en/of wind de camera op
U kunt de beschermkap aan de voorkant niet verwijderen	De camera staat in de voorontspannen of ontspannen positie	Ontspan en/of wind de camera op
U kunt de lens niet bevestigen	De camera staat in de voorontspannen of ontspannen positie	Ontspan en/of wind de camera op
	De lenssluiter staat in de ontspannen positie	Span de lenssluiter op
U kunt de lens niet verwijderen	De camera staat in de voorontspannen of ontspannen positie	Ontspan en/of wind de camera op
U kunt het magazijn niet verwijderen	De magazijnschuif is niet volledig ingebracht	Breng de magazijnschuif in tot hij positief stopt

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Hasselblad 503CX, 500 Classic Manual

Beschikbare talen
