VERWIJDEREN

LET OP / HINWIJS
De noodzakelijke procedures (afstelling, kalibratie, initialisatie of registratie) die moeten worden uitgevoerd nadat onderdelen zijn verwijderd en geïnstalleerd, of vervangen tijdens het verwijderen/installeren van de achterbumper, worden hieronder weergegeven.

Noodzakelijke procedures nadat onderdelen zijn verwijderd/geïnstalleerd/vervangen (voor HEV-model)

VERVANGEN ONDERDEEL OF UITGEVOERDE PROCEDURE	NOODZAKELIJKE PROCEDURES	EFFECT/INOPERATIEVE FUNCTIE INDIEN NOODZAKELIJKE PROCEDURES NIET WORDEN UITGEVOERD	LINK
Achterbumper samenstel*1	Detectiehoek van de ultrasone sensor Registratie van de detectiehoek van de ultrasone sensor	Parkeerhulp remsysteem
		Advanced Park (met Advanced Park)
Ultrasone sensor*1	Detectiehoek van de ultrasone sensor Detectiehoek van de ultrasone sensor registratie	Intuïtief parkeerhulpsensorsysteem Parkeerhulp remsysteem
		Advanced Park (met Advanced Park)
*1: Zelfs als het onderdeel niet wordt vervangen, is het noodzakelijk om de gespecificeerde noodzakelijke procedures na de installatie uit te voeren.

Noodzakelijke procedures nadat onderdelen zijn verwijderd/geïnstalleerd/vervangen (voor benzinemodel)

VERVANGEN ONDERDEEL OF UITGEVOERDE PROCEDURE	NOODZAKELIJKE PROCEDURES	EFFECT/INOPERATIEVE FUNCTIE INDIEN NOODZAKELIJKE PROCEDURES NIET WORDEN UITGEVOERD	LINK
Achterbumper samenstel*1	Detectiehoek van de ultrasone sensor Registratie van de detectiehoek van de ultrasone sensor	Parkeerhulp remsysteem
Ultrasone sensor*1	Detectiehoek van de ultrasone sensor Registratie van de detectiehoek van de ultrasone sensor	Intuïtief parkeerhulpsensorsysteem Parkeerhulp remsysteem
*1: Zelfs als het onderdeel niet wordt vervangen, is het noodzakelijk om de gespecificeerde noodzakelijke procedures na de installatie uit te voeren.

LET OP:
Om te voorkomen dat de sleutel in de auto wordt vergrendeld, moet u de e-latch-inspectiemodus openen en de handmatige ontgrendelingshendel inschakelen voordat u de kabel loskoppelt van de negatieve (-) hulpaccuklem.
Klik hier

HINWIJS:
Wanneer de kabel wordt losgekoppeld / opnieuw wordt aangesloten op de hulpaccuklem, stoppen systemen tijdelijk met werken. Elk systeem heeft echter een functie die de eerste keer dat het systeem wordt gebruikt, het leren voltooit.

• voor HEV-model:

Het leren is voltooid wanneer met het voertuig wordt gereden

EFFECT/INOPERATIEVE FUNCTIE INDIEN NOODZAKELIJKE PROCEDURES NIET WORDEN UITGEVOERD	NOODZAKELIJKE PROCEDURES	LINK
Frontcamerasysteem	Rijd met het voertuig 5 seconden of langer rechtdoor met 35 km/u of meer.
Adaptief grootlichtsysteem

Het leren is voltooid wanneer het voertuig normaal wordt bediend

EFFECT/INOPERATIEVE FUNCTIE INDIEN NOODZAKELIJKE PROCEDURES NIET WORDEN UITGEVOERD	NOODZAKELIJKE PROCEDURES	LINK
E-latch-systeem Achterklepopener	Voer de deurontgrendelingsbewerking uit met de deurbedieningsschakelaar of de schakelaar van het elektrische sleutelzendersubassemblage.
Airconditioningsysteem	Nadat de contactschakelaar op ON is gezet, wordt de standaardpositie van de servomotor herkend.	-

• voor benzinemodel:

Het leren is voltooid wanneer met het voertuig wordt gereden

EFFECT/INOPERATIEVE FUNCTIE INDIEN NOODZAKELIJKE PROCEDURES NIET WORDEN UITGEVOERD	NOODZAKELIJKE PROCEDURES	LINK
Frontcamerasysteem	Rijd met het voertuig 1 seconde of langer rechtdoor met 15 km/u of meer.
Adaptief grootlichtsysteem
Stop- en startsysteem	Laat de motor ongeveer 5 tot 60 minuten stationair draaien of rijd met het voertuig totdat stop- en startbediening is toegestaan.

Het leren is voltooid wanneer het voertuig normaal wordt bediend

EFFECT/INOPERATIEVE FUNCTIE INDIEN NOODZAKELIJKE PROCEDURES NIET WORDEN UITGEVOERD	NOODZAKELIJKE PROCEDURES	LINK
E-latch-systeem Achterklepopener	Voer de deurontgrendelingsbewerking uit met de deurbedieningsschakelaar of de schakelaar van het elektrische sleutelzendersubassemblage.
Airconditioningsysteem	Nadat de contactschakelaar op ON is gezet, wordt de standaardpositie van de servomotor herkend.	-

• Als de bumper beschadigd is, bestaat de mogelijkheid dat het installatiegebied van de dodehoekmonitorsensor vervormd is en het dodehoekmonitorsysteem mogelijk niet correct werkt, dus inspecteer het installatiegebied van de dodehoekmonitorsensor (frame, tapeindbout) visueel om er zeker van te zijn dat het niet is ingedeukt of gebogen.
  Klik hier

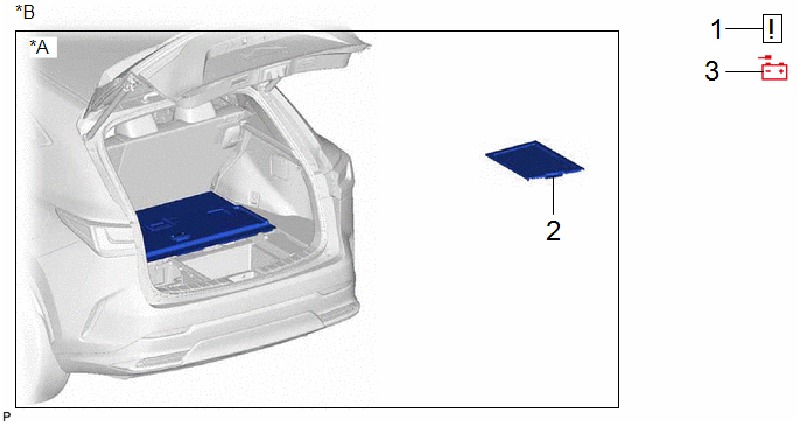

ONDERDELEN (VERWIJDEREN)

PROCEDURE		ONDERDEELNAAMCODE
1	VOORZORGSMAATREGEL	-		-	-
2	ACCUSERVICEDEKSELPLAAT	58491E	-	-	-
3	KOPPEL DE KABEL LOS VAN DE NEGATIEVE HULPACCIJKLEM	-	-	-	-

PROCEDURE		ONDERDEELNAAMCODE
4	ACHTERCOMBINATIELICHTAFDEKKING LH	81498		-	-
5	ACHTERCOMBINATIELICHTAFDEKKING RH	81497		-	-
6	ACHTERBUMPER SAMENSTEL	-		-	-

PROCEDURE

1. VOORZORGSMAATREGEL

LET OP: Nadat u de contactschakelaar hebt uitgeschakeld, is er mogelijk wachttijd nodig voordat u de kabel loskoppelt van de negatieve (-) hulpaccuklem. Klik hier

2. VERWIJDER DE ACCUSERVICEDEKSELPLAAT (voor HEV-model)
   met schoppensensor:
   Klik hier

3. KOPPEL DE KABEL LOS VAN DE NEGATIEVE HULPACCIJKLEM
   voor A25A-FKS:
   Klik hier
   voor T24A-FTS:
   Klik hier
   voor A25A-FXS:
   Klik hier

4. VERWIJDER DE ACHTERCOMBINATIELICHTAFDEKKING LH

Klik hier

5. VERWIJDER DE ACHTERCOMBINATIELICHTAFDEKKING RH
   1. Gebruik dezelfde procedure als voor de LH-zijde.
6. VERWIJDER HET ACHTERBUMPER SAMENSTEL


Verwijder in deze richting

-

-

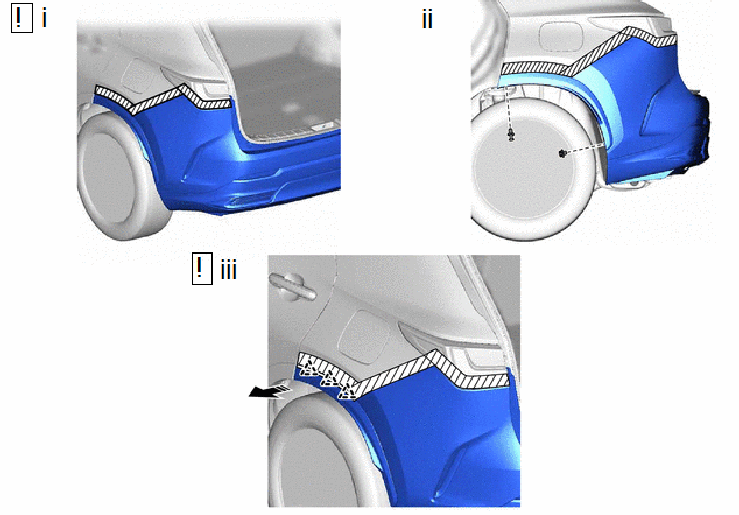

1. Breng beschermende tape aan rond het subassemblage van de buitenste kwartierlijst LH en het achterbumper samenstel, zoals weergegeven in de afbeelding.
2. Verwijder de 2 clips.
3. Maak de 3 clips los, zoals weergegeven in de afbeelding, om het subassemblage van de buitenste kwartierlijst LH los te koppelen.

LET OP:

• Oefen geen overmatige kracht uit bij het terugtrekken van de achterste spatbordbekleding LH.
• Om beschadiging van de clips te voorkomen, mag u het subassemblage van de buitenste kwartierlijst LH niet met geweld lostrekken.

2. Gebruik dezelfde procedure voor de RH-zijde en de LH-zijde.

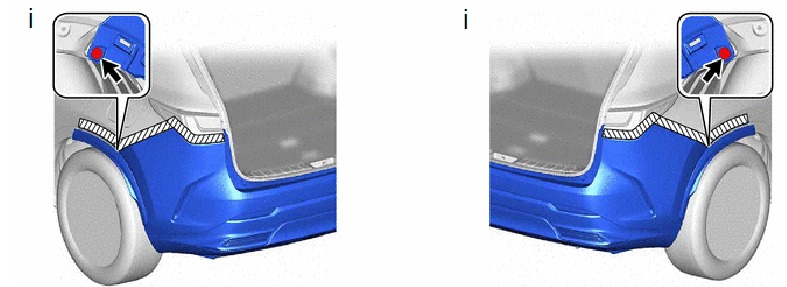

1. Verwijder de 2 clips.

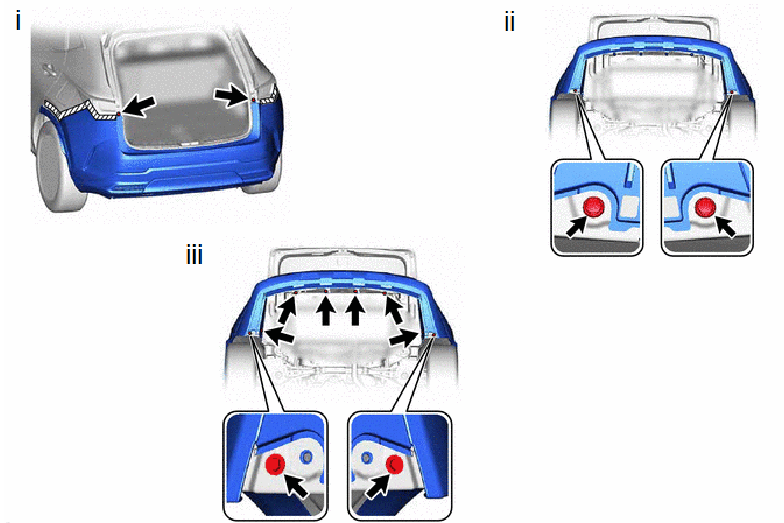

1. Verwijder de 2 schroeven.
2. Verwijder de 2 clips.
3. Verwijder de 6 clips en 2 schroeven.


Plaats hier de hand

Verwijder in deze richting

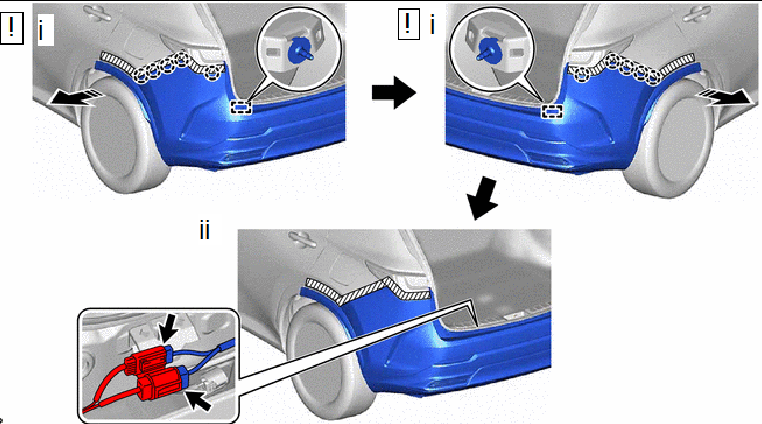

1. Maak de 10 klauwen en 2 pennen los, zoals weergegeven in de afbeelding.
   LET OP:
   Om beschadiging van de klauwen te voorkomen, mag u het subassemblage van de buitenste kwartierlijst LH niet met geweld lostrekken.
2. Koppel de 2 connectoren los en verwijder het achterbumper samenstel.
