DW Performance Series Handleiding

INSTRUCTIES VOOR DE EERSTE MONTAGE

Wanneer je de dozen voor het eerst opent, verwijder dan voorzichtig alle onderdelen en vergelijk ze met de volgende lijst om er zeker van te zijn dat je alle onderdelen van de Low Pro Kit hebt.

ONDERDELENLIJST:

1. (1) 3" x 10" Low Pro RackTom, met één bevestigde Mini TB12 montagebeugel
2. (1) 3" x 12" Low Pro Snare Drum, met één bevestigde Mini TBI 2 montagebeugel (ALLEEN 4-DELIGE KIT)
3. (1) 3" x 13" Low Pro Floor Tom, met twee bevestigde Mini TB12 montagebeugels
4. (1) 3"x 20" Low Pro Bass Drum, met geïntegreerde Low Pro 2-Leg Tom Stand en één bevestigde Mini TB12 montagebeugel
5. (l) DWCP6300LP Low Pro Snare Stand (ALLEEN 4-DELIGE KIT)
6. (1) Low Pro dubbele Floor Tom poot
7. (1) DWSMTA212 korte L-arm, h" diameter, met twee bevestigde geheugenvergrendelingen, voor 3" x 10" Low Pro RackTom
8. (1) Lange L-arm, h" diameter, met twee bevestigde geheugenvergrendelingen, voor 3"x 13" Low Pro Floor Tom
9. (1) DWSM2035 rechte accessoire-arm met TechLock tandloze kantelaar (ALLEEN 4-DELIGE KIT)
10. (1) DW standaard drumstel sleutel

Voordat je begint met de montage, zorg ervoor dat je een standaard drumstel sleutel hebt (één is inbegrepen bij deze kit), evenals je basdrumpedaal (niet inbegrepen) en drumkruk (niet inbegrepen).

1. Houd de Low Pro Bass Drum rechtop en bevestig de teenklem van je basdrumpedaal aan de Bass Drum hoepel.

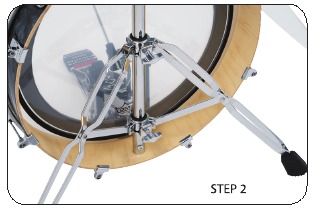

2. Draai beide vleugelschroeven op de Tom Stand los en klap de poten uit.


OPMERKING: je moet de pootconstructie iets optillen wanneer je deze uit de drumketel trekt. De standaard ondersteunt de BassDrum het beste als je de rubberen voetjes ver uit elkaar spreidt, minstens 24''. Pas de spreiding van de standaardpoten geleidelijk aan totdat de BassDrum stevig staat en in een comfortabele speelpositie voor je staat.

3. ZORG ERVOOR DAT BEIDE RUBBEREN VOETEN VAN DE TOM STAND STEVIG OP DE GROND STAAN VOORDAT JE OP DE KIT SPEELT. Plaats een drumkruk aan de kant van de speler van de drum, ga zitten en test het met je basdrumpedaal. Breng vervolgens de nodige aanpassingen aan en draai beide vleugelschroeven volledig vast.

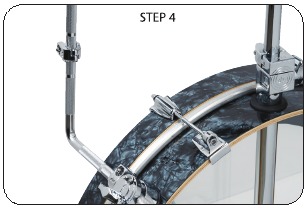

4. Steek de lange L-arm in de Mini TBI 2 montagebeugel van de Bass Drum, met één steel van de "L" naar boven gericht.

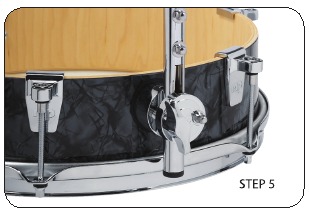

5. Plaats de Floor Tom, slagvel naar beneden, op een schoon, vlak oppervlak. Steek de steel van de Floor Tom poot in een van de Mini TBI 2 beugels, met de voetjes naar boven gericht.

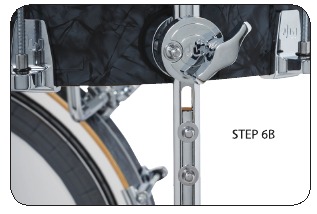

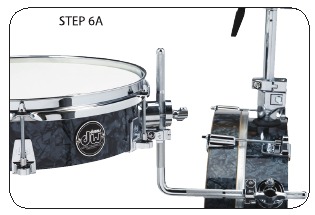

6. Draai de Floor Tom met het slagvel naar boven en schuif de andere Mini TBI 2 beugel over de lange L-arm die is aangesloten op de Bass Drum.

   Zorg ervoor dat het massieve deel van de poot, en niet het sleufgedeelte, in de beugel is geklemd.

7. Gebruik de drumstel sleutelschroeven aan de zijkant van de Floor Tom poot om de poothoogte aan te passen. Pas de positie van de L-arm en de poothoogte geleidelijk aan totdat de Floor Tom in een comfortabele speelpositie voor je staat.

LET OP: Je Floor Tom poot kan 1 of 2 sleutelschroeven hebben voor hoogteverstelling, met of zonder ringen eronder. Elke van deze versies van de poot zal werken.

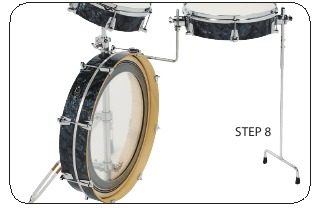

8. ZORG ERVOOR DAT BEIDE RUBBEREN VOETEN VAN DE FLOOR TOM POOT STEVIG DE GROND RAKEN, DIT ZAL HELPEN DE HELE KIT TE STABILISEREN. Als beide voetjes de grond niet raken, houd de Floor Tom dan met één hand omhoog, draai de vleugelschroef op de pootmontagebeugel los en draai de poot totdat beide rubberen voetjes stevig op de grond staan. Draai na het maken van deze aanpassingen de vleugelschroef en de sleutelschroeven volledig vast.

9. Steek de korte L-arm in de tandloze kantelaar bovenop de Tom Stand, met één steel van de "L" naar boven gericht.

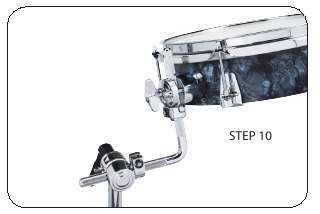

10. Schuif de Mini TBI 2 beugel van de RackTom over de L-arm. Pas de L-arm en de Rack Tom zelf aan totdat de drum in een comfortabele speelpositie voor je staat. Draai vervolgens de vleugelschroef en de tandloze kantelaar volledig vast.


ALS JE EEN 4-DELIGE LOW PRO KIT HEBT GEKOCHT, GA DAN DOOR NAAR DE VOLGENDE STAP. ALS JE EEN 3-DELIGE LOW PRO KIT HEBT GEKOCHT, GA DAN NAAR #16.

11. Klap de poten van de Low Pro Snare Stand uit. Spreid de poten zo ver mogelijk uit elkaar, bijna plat op de vloer. Verleng vervolgens de binnenbuis om de standaardhoogte aan te passen en pas de hoek van de snarenkorf aan totdat deze ongeveer evenwijdig is aan de vloer.
12. Zwaai de armen van de snarenkorf open TOTDAT ZE VASTKLIKKEN.

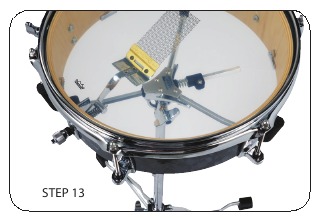

13. Trek de veerbelaste arm met één hand uit en houd hem vast om de snarenkorf te verbreden, leg de Snare Drum vervolgens in de korf met het slagvel naar boven

    Zodra je de veerbelaste arm loslaat, grijpen de armen van de snarenkorf de Snare Drum stevig vast. Pas de hoek en hoogte van de Snare Stand aan totdat de Snare Drum in een comfortabele speelpositie voor je staat.
14. ALS JE DE SNARE STAND VERPLAATST MET DE SNARE DRUM ERIN, TIL DE STAND DAN OP DOOR HEM ONDER DE SNARE KORF VAST TE PAKKEN. Til de standaard niet op door de drumketel of de contrahoepel vast te pakken, omdat de Snare Drum uit de korf kan springen.
15. Stel de hoek van de snaren in met de verstelknop aan de zijkant van de Snare Drum. We raden aan om de snaren zo in te stellen dat de uiteinden de onderkant van het drumvel net raken. Als je de snaren te stevig tegen het vel drukt, wordt het snaargeluid "gesmoord".
16. Ga op de kit zitten en speel, en breng de laatste aanpassingen aan de hoeken en hoogtes van alle drums aan. Zodra je tevreden bent met alle drumposities, stel je alle geheugenvergrendelingen in om te helpen bij toekomstige opstellingen.
17. De drums moeten mogelijk worden gestemd nadat je de Low Pro Kit voor het eerst hebt gemonteerd. Zodra je de drums op de gewenste toonhoogte en rebound hebt gestemd, is je nieuwe Low Pro Kit klaar om te spelen!

ALS JE EEN 4-DELIGE LOW PRO KIT HEBT GEKOCHT, GA DAN DOOR NAAR DE VOLGENDE STAP.
ALS JE EEN 3-DELIGE LOW PRO KIT HEBT GEKOCHT, KUN JE STAP 18 EN #19 NEGEREN.

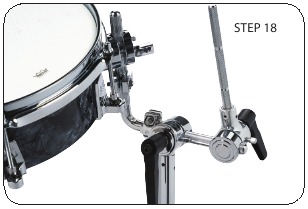

18. Je kunt de meegeleverde rechte accessoire-arm aan de korte L-arm bevestigen om een ​​koebel of ander klein percussie-item naast de Low Pro Rack Tom te monteren.

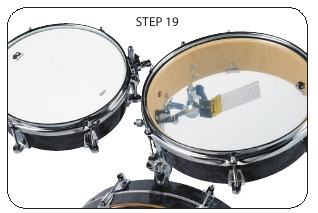

19. Als je een andere snaredrum gebruikt met je Low Pro Kit, kun je de Low Pro Snare Drum ook op de rechte accessoire-arm monteren, de snaren volledig loskoppelen en hem als een tweede racktom gebruiken!
