ALPICOOL CR50X handleiding

PRODUCTKENMERKEN

• Zeer efficiënte DC-compressor en conversiemodule.
• CFK-vrij en geweldige warmte-isolatie.
• Intelligent batterijbeschermingssysteem voorkomt dat de batterij van uw voertuig leegraakt.
• Dubbele compartimenten met individuele temperatuurregeling, LED-displaybedieningspaneel.
• Eenvoudig te installeren, koelkast-/vriesvakken kunnen worden gecombineerd, omkeerbare deur.
• Gedetailleerde ontwerpen: verwijderbare deurvakken, crisper-lade, coatingplanken, binnenverlichting, enz.

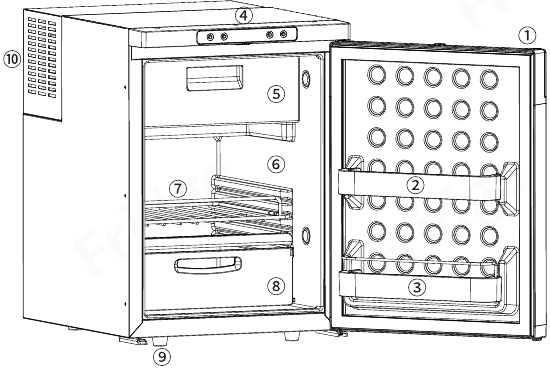

PRODUCTSTRUCTUUR

1. Deurklink

2,3. Deurvakken

4. Bedieningspaneel
5. Vriesvak
6. Koelkastcompartiment
7. Plank
8. Crisper-lade
9. Voetsteun
10. Machinecompartiment (optionele achterklep)

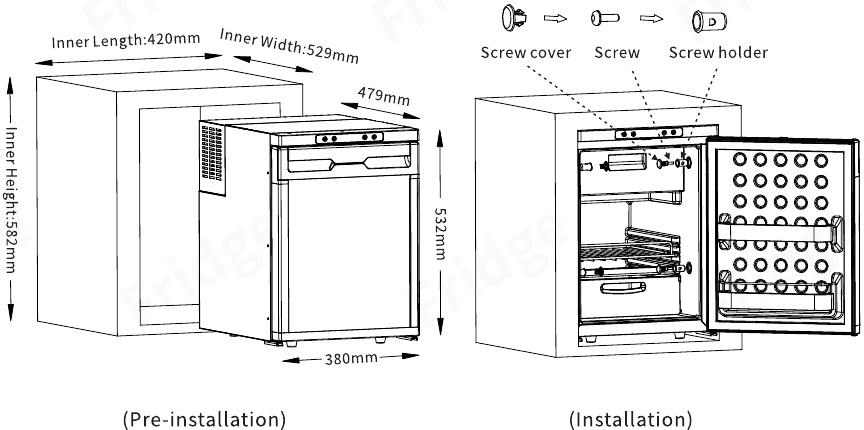

INSTALLATIE

STAP 1: Zorg ervoor dat de koelkast niet beschadigd is bij het openen van de verpakking na ontvangst van het product. Eventuele transportschade kan worden gemeld aan de plaats van aankoop. Behandel het product met de grootste zorg en aandacht.

STAP 2: Bereid de kast voor. Laat ruimte rond de koelkast om een goede ventilatie te behouden. (de achterkant en bovenkant≥50 mm, de zijkant ≥20 mm). Houd de koelkast altijd op een horizontale ondergrond en uit de buurt van warmtebronnen.

STAP 3: Aansluiten op een stroomvoorziening. Sluit de koelkast rechtstreeks aan op het 12/24VDC-systeem van het voertuig, de minimale kabeldoorsnede volgens de onderstaande tabel op basis van de totale draadlengte tussen de koelkast en de batterij.

Sluit de rode kabel aan op de positieve pool van de batterij.
Sluit de zwarte kabel aan op de negatieve pool van de batterij.

Het wordt ten zeerste aanbevolen dat de installatie van de koelkast wordt uitgevoerd door een gekwalificeerd persoon. Er moet voldoende vrije draad worden bewaard om de koelkast in de kast te kunnen verplaatsen.

STAP 4: Duw de koelkast voorzichtig in de kast om krassen op de vloer te voorkomen, en de stroomkabel moet los worden gehouden.

STAP 5: Bevestig de koelkast. Er zijn drie methoden waaruit u kunt kiezen:

— Methode 1: Monteer de koelkast met de kastwand. De schroefhouders is ingebouwd in de zijwand van de koelkast, er moet een gat worden geboord door de schroefhouders in het metalen zijpaneel met schroeven (M5, minimaal 15 mm) en bevestig het aan de muur; gebruik daarna de schroefafdekking om het gat te bedekken. (Als de koelkast moet worden doorboord, moet dit worden bevestigd voordat deze de fabriek verlaat. De schroeven worden niet meegeleverd met de koelkast.)

VOORBEELD-1 Montage aan de kastwand

—Methode 2: Optioneel installatieframe (standaardframe of inbouwframe) voor een veilige pasvorm en een slimme afwerking (zoals hieronder weergegeven).

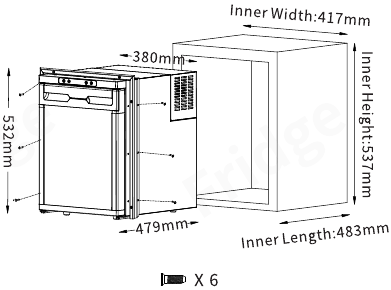

VOORBEELD-2 Optioneel standaardframe

1. Draai de schroeven op de koelkast los en plaats het frame achter de deur om het te bevestigen.

2. Bevestig het frame aan de koelkast met schroeven en duw de koelkast vervolgens in de kast.

3. Bevestig de koelkast aan de kast via het frame.

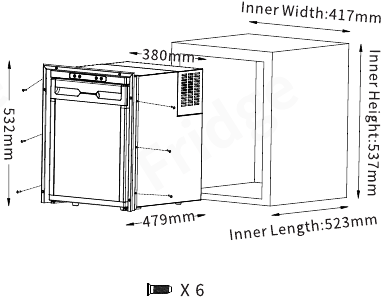

VOORBEELD-3 Optioneel inbouwframe

1. Draai de schroeven op de koelkast los en bevestig het frame gelijk met de deur.

2. Bevestig het frame aan de koelkast met schroeven en duw de koelkast vervolgens in de kast.

3. Bevestig de koelkast aan de kast via het frame.


STAP 6: Verifieer de installatie. Nadat de installatie is voltooid, controleert u de continuïteit van het aardcircuit en voert u alle elektrische veiligheidstests uit die zijn voorzien door de geldende voorschriften. Bescherm en bevestig de kabels om te voorkomen dat de kabel per ongeluk wordt losgetrokken van de aansluitingen of in contact komt met hete onderdelen met een temperatuur van meer dan 50ºC of met scherpe onderdelen.

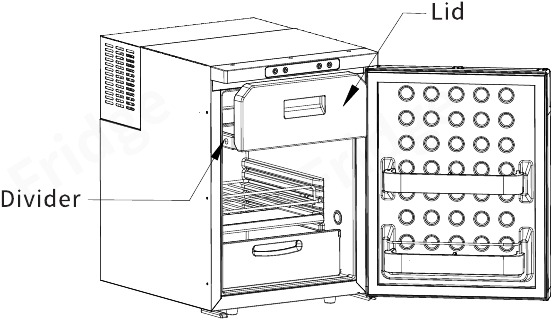

KOELKAST/VRIESVAKKEN COMBINEREN

Open het deksel en trek de scheidingswand horizontaal uit.

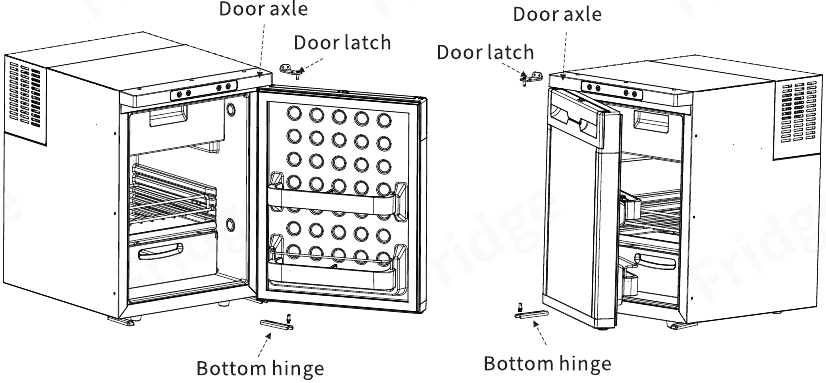

DRAAIRICHTING VAN DE DEUR OMDRAAIEN

Omkeerbare deur die van links naar rechts of van rechts naar links kan worden geopend. Volg de onderstaande stappen indien nodig:

1. Draai het onderste scharnier los en verwijder de deurbehuizing (houd de koelkast stabiel);
2. Draai de deurklink los en verwijder deze, en installeer deze aan de andere kant;
3. Verplaats de bovenste en onderste deurassen naar de andere kant en installeer de deur in de koelkast; maak de bovenste en onderste deurassen vast met de bovenste en onderste scharnieren; schroef de deur vast met de scharnieren, de deuropeningsrichting is nu omgekeerd.


FUNCTIE EN WERKING

• Voeding: DC 12V/24V of AC 100-240V voeding (met behulp van een speciale adapter).
• Initialisatie van het beeldscherm: wanneer de koelkast wordt ingeschakeld, geeft de zoemer een lange piep en het display staat twee seconden aan en gaat vervolgens naar de normale werking.
• Aan/uitzetten: druk op om AAN/UIT te schakelen
• Nachtmodus: houd in de werkende toestand 3 seconden ingedrukt om de nachtmodus te activeren, het scherm wordt uitgeschakeld en het nachtlampje gaat branden. Druk kort op om terug te keren naar de normale weergave.
• Temperatuurinstelling: druk op om te schakelen tussen Vriezer/Koelen, wanneer het linker scherm knippert, drukt u op of om de vriezertemperatuur aan te passen, wanneer het rechter scherm knippert, drukt u op of om de koeltemperatuur aan te passen. De instelling wordt automatisch opgeslagen nadat de werking 4 seconden is gestopt (Opmerking: de weergegeven temperatuur is de huidige temperatuur van het compartiment, het duurt even voordat de ingestelde temperatuur is bereikt).
• Batterijbeschermingsmodus: houd in de werkende toestand 3 seconden ingedrukt totdat het linker scherm knippert, druk vervolgens nogmaals op om te schakelen tussen Hoog, Gemiddeld en Laag (*Fabrieksinstelling is Hoog).

Van links naar rechts: Laag/Gemiddeld/Hoog.

Spanningsreferentie:

* de spanning is een theoretische waarde, er kan een afwijking zijn in verschillende scenario's.
* H moet worden ingesteld wanneer het product is aangesloten op de stroom van de auto, en M of L moet worden ingesteld wanneer het is aangesloten op een draagbare batterij of een andere back-upbatterij.

• Temperatuureenheid instellen: schakel de koelkast uit, houd 3 seconden ingedrukt totdat E1 wordt weergegeven en schakel naar E5 door nogmaals op te drukken, druk vervolgens op of om te schakelen tussen Celsius of Fahrenheit. (*Fabrieksinstelling is oc.)
• Reset: schakel de koelkast uit, houd 3 seconden ingedrukt totdat E1 wordt weergegeven, houd in de E1-modus tegelijkertijd seconden ingedrukt om de instellingen te resetten.

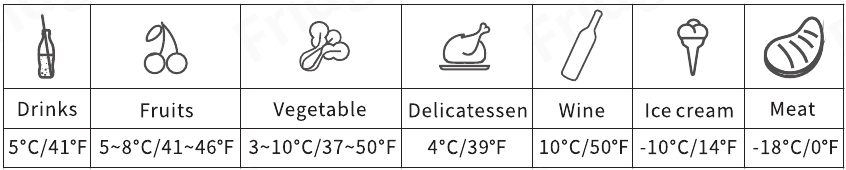

• Aanbevolen temperatuur voor gangbare voedingsmiddelen:


ONDERHOUD EN VERZORGING

Reinigen

• Koppel eerst het apparaat los om elektrische schokken te voorkomen.
• Gebruik een vochtige doek om het apparaat te reinigen en droog het af.
• Verwijder de afdekking en laat het water weglopen uit het gat aan de onderkant van het apparaat.
• Dompel het apparaat niet onder in water en was het niet rechtstreeks.
• Gebruik geen schurende reinigingsmiddelen, omdat deze het apparaat kunnen beschadigen.

Opslag

Als het apparaat lange tijd niet wordt gebruikt, volg dan de onderstaande stappen:

• Schakel de stroom uit en verwijder de stekker.
• Verwijder alle items die in het apparaat zijn opgeslagen.
• Verwijder de afdekking en laat het water uit het gat lopen, veeg overtollig water weg met een zachte doek.
• Plaats het apparaat op een koele en droge plaats.

Ontdooien

Vochtigheid kan ijs vormen in het inwendige van het koelapparaat of op de verdamper, wat de koelprestaties zal beïnvloeden. Ontdooi het apparaat regelmatig om dit te voorkomen.

• Schakel het apparaat uit.
• Haal de inhoud van het apparaat eruit.
• Verwijder de afdekking en laat het water uit het gat lopen.
• Houd de deur open.
• Veeg het ontdooide water weg.

Gebruik nooit harde of scherpe gereedschappen om ijs te verwijderen of om voorwerpen los te maken die zijn vastgevroren.

PROBLEEMOPLOSSING

TECHNISCHE INFORMATIE

*Vanwege productverbetering kan de technische informatie afwijken van de daadwerkelijke informatie, raadpleeg het typeplaatje op het product.

VEILIGHEIDSINSTRUCTIES

Lees deze handleiding zorgvuldig door voordat u het apparaat in gebruik neemt.
Bewaar het op een veilige plaats voor toekomstig gebruik.

• Gebruik het apparaat niet als het zichtbaar beschadigd is.
• Blokkeer de openingen van de koelkast niet met dingen zoals een speld, draad, enz.
• Stel het apparaat niet bloot aan regen en dompel het niet onder in water.
• Plaats het apparaat niet in de buurt van open vuur of andere warmtebronnen (verwarmingstoestellen, direct zonlicht, gasovens, enz.)
• Bewaar geen explosieve stoffen zoals spuitbussen met een ontvlambaar drijfgas.
• Zorg ervoor dat het snoer droog is en niet bekneld of beschadigd. Plaats geen meervoudige draagbare stopcontacten of draagbare voedingen aan de achterkant van het apparaat.
• Controleer of de spanningsspecificatie op het typeplaatje overeenkomt met die van de energievoorziening. Het apparaat mag alleen worden gebruikt met de voedingseenheid die bij het apparaat is geleverd.
• Gebruik geen elektrische apparaten in de voedselopslagcompartimenten van het apparaat, tenzij ze van het type zijn dat door de fabrikant wordt aanbevolen.
• Eenmaal uitgepakt en voordat het wordt ingeschakeld, moet het apparaat meer dan 6 uur op een vlakke ondergrond worden geplaatst.
• Zorg ervoor dat het apparaat horizontaal blijft staan ​​wanneer het in werking is. De hellingshoek moet minder dan 50 zijn voor langdurig gebruik en minder dan 450 voor kortdurend gebruik.
• Houd de ventilatieopeningen in de behuizing van het apparaat of in de ingebouwde structuur vrij van obstakels.
• Houd het apparaat stabiel op de grond of in de auto; niet ondersteboven legen.

• Reparaties mogen alleen worden uitgevoerd door gekwalificeerd personeel. Onjuiste reparaties kunnen gevaar opleveren. De lamp en het snoer moeten worden vervangen door de fabrikant of gekwalificeerde personen.
• De installatie van gelijkstroom in de boot moet worden uitgevoerd door gekwalificeerde elektriciens.
• Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
• Het apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder en personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, als ze onder toezicht staan ​​of instructies hebben gekregen over het veilige gebruik van het apparaat en de gevaren begrijpen.

LET OP!

• Koppel de stroomtoevoer los voor elke reiniging en onderhoud en na elk gebruik.
• Gebruik geen scherpe voorwerpen om te ontdooien; beschadig het koelcircuit niet.
• Risico op beknelling van kinderen. Voordat u uw oude koelkast of vriezer weggooit: verwijder de deuren: laat de planken op hun plaats zodat kinderen er niet gemakkelijk in kunnen klimmen.
• Controleer of de koelcapaciteit van het apparaat geschikt is voor het bewaren van voedsel of medicijnen. Voedsel mag alleen in de originele verpakking of in geschikte containers worden bewaard.
• Als het apparaat lange tijd leeg staat, schakel het dan uit, ontdooi het, reinig het, droog het en laat de deur openstaan ​​om te voorkomen dat er schimmel in het apparaat ontstaat.
• Het apparaat is bedoeld voor gebruik in huishoudelijke en soortgelijke toepassingen, zoals:
• Personeelskeukens in winkels, kantoren en andere werkomgevingen;
• Kamperen, boerderijen en door klanten in hotels, motels en andere residentiële omgevingen;
• Bed and breakfast-achtige omgevingen;
• Catering en soortgelijke niet-retail toepassingen.
