Lull 1044C, 70010361 Handleiding

Machinevoorbereiding

1. Houd de machine in een ruimte waar de temperatuur minstens 20°C is. Laat de machine staan tot het oppervlak van de machine deze temperatuur heeft bereikt.

1. Parkeer de machine op een stevige, vlakke ondergrond. Stel de machine waterpas ten opzichte van de grond, trek de mast volledig in, breng de mast omhoog tot ongeveer 40°, zet de rijhendel in de (N) NEUTRALE stand en zet de parkeerrem erop.

   Ga NIET onder een omhoog gebrachte mast tenzij de mast is geblokkeerd. Blokkeer de mast altijd voordat u onderhoud uitvoert waarbij de mast omhoog moet staan.
2. Zet met de stuurmodus in vierwielbesturing de wielen helemaal naar rechts. Schakel de motor uit.
3. Plaats een "Niet gebruiken"-tag op zowel de contactsleutelschakelaar als het stuurwiel met de vermelding dat de machine niet mag worden bediend.
4. Koppel de negatieve (-) kabel van de accu los van de negatieve (-) pool van de accu.
5. Reinig het oppervlak van de cabineopeningen (1) met een glasreiniger. Gebruik GEEN glasreiniger op basis van ammoniak.

Opmerking: Als de dakraamgrill (2) erg vuil is, maak deze dan nu schoon. Schoonmaken is moeilijker zodra de installatie is voltooid.

ALLE TEKENINGEN ZIJN ALLEEN TER REFERENTIE

Voorbereiding van de voorruit/het dakraam

1. Leg de onderdelen neer met de zwarte rand naar boven. Plaats het glas op een beschermend oppervlak, zoals de bubbeltjesplastic verpakking of karton.
2. Maak met glasreiniger het dakraamglas en de voorruit schoon.

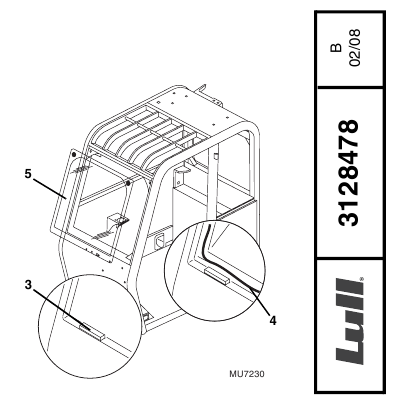

Voorruitinstallatie

1. Bevestig twee van de zelfklevende stelblokken (3) aan de onderkant van de cabineopening. Deze blokken beschermen de onderkant van het glas.
2. Breng een 3/8" tot 1/2" (9 tot 13 mm) dikke streep urethaan kit (4) aan rond de opening.


3. Plaats het voorruitglas (5) in de cabineopening. Zorg ervoor dat deze gecentreerd is in de opening en geen contact maakt met cabine-metaal. Er is ruimte tussen het glas en het cabine-metaal nodig voor mogelijke uitzetting en krimp. Druk het glas stevig op zijn plaats om een goede hechting van het glas en de kit te garanderen. Zet de hoeken van de voorruit met ducttape vast aan de cabine tot de urethaankit is uitgehard.

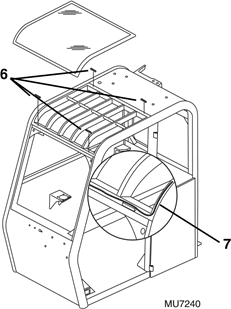

Dakraaminstallatie

1. Bevestig vier van de stelblokken (6) rond de bovenste opening van de cabine. Plaats de stelblokken zo dat ze volledig onder het glas zitten en evenwijdig lopen met de rand van de opening.

2. Breng een 3/8" tot 1/2" (9 tot 13 mm) dikke streep urethaan kit (7) aan rond de opening en over de bovenkant van de stelblokken.
3. Plaats het dakraamglas in de bovenkant van de cabineopening, met de voorkant eerst. Zorg ervoor dat deze gecentreerd is in de opening en geen contact maakt met het cabine-metaal. Er is ruimte tussen het glas en cabine-metaal nodig voor mogelijke uitzetting en krimp. Druk het glas stevig op zijn plaats om een goede hechting van het glas en de kit te garanderen. Zet de hoeken van het dakraam met ducttape vast aan de cabine tot de urethaankit is uitgehard.
4. Gebruik de machine niet terwijl de urethaankit uithardt. De normale uithardingstijd voor urethaan is 24 uur bij 20°C en 50% luchtvochtigheid. Lagere temperaturen en/of een lagere luchtvochtigheid verlengen de uithardingstijd.

Vinylpaneelinstallatie

Opmerking: Er kan afplaktape worden aangebracht voordat klittenband wordt bevestigd om een sjabloon op de cabine te maken.

1. Gebruik zeep en water, of een reiniger op alcoholbasis, om de oppervlakken van de cabinedeur te reinigen waar de klittenbandstroken worden aangebracht. Laat de oppervlakken volledig drogen. Gebruik GEEN glasreiniger op basis van ammoniak.
2. Breng klittenbandstroken (8) aan. Knip inkepingen of sleuven in klittenbandstroken om de installatie rond scharnieren (9) in de middelste stijl mogelijk te maken.

3. Verwijder eventuele afplaktape en lijmresten die mogelijk zijn gebruikt om klittenbandstroken aan te brengen.
4. Verbind de buitenste vinylsecties, de rechterkant, de achterkant en de deuringang, met de aangebrachte klittenbandstroken.

Onderhoud en verzorging van de omheining

1. Zorg er bij het in- en uitstappen van de cabine voor dat de rits (1) ver genoeg open is om gemakkelijk in en uit te kunnen stappen. Constant trekken aan de rits, vinylsecties en klittenband kan na verloop van tijd schade aan de omheining veroorzaken.
2. Om schade aan vinylramen te voorkomen, gebruikt u altijd een zachte, schone katoenen doek met warm water en milde zeep om schoon te maken.
3. Spoel de hele omheining af om oppervlaktevuil los te maken en te verwijderen voordat u de ramen schoonmaakt.

   Doorzichtige vinylramen kunnen bekrast raken als zelfs kleine vuildeeltjes worden weggeveegd. Gebruik zeer zachte, schuimende bewegingen.
4. Gebruik nooit standaard ruitenreinigers of oplosmiddelen, bleekmiddel of reinigingsmiddelen op basis van ammoniak om enig onderdeel van de omheining schoon te maken.

   Vervoer de machine NIET met de omheining bevestigd. Windstoten en herhaald trekken kunnen de omheining beschadigen.

Neem alle toepasselijke veiligheidsmaatregelen in acht wanneer u aan, rond of onder machines werkt.
De geschatte tijd voor het installeren van de kit is 2 uur, plus 32 uur uithardingstijd voor de urethaan kit en het zelfklevende haakmateriaal.
