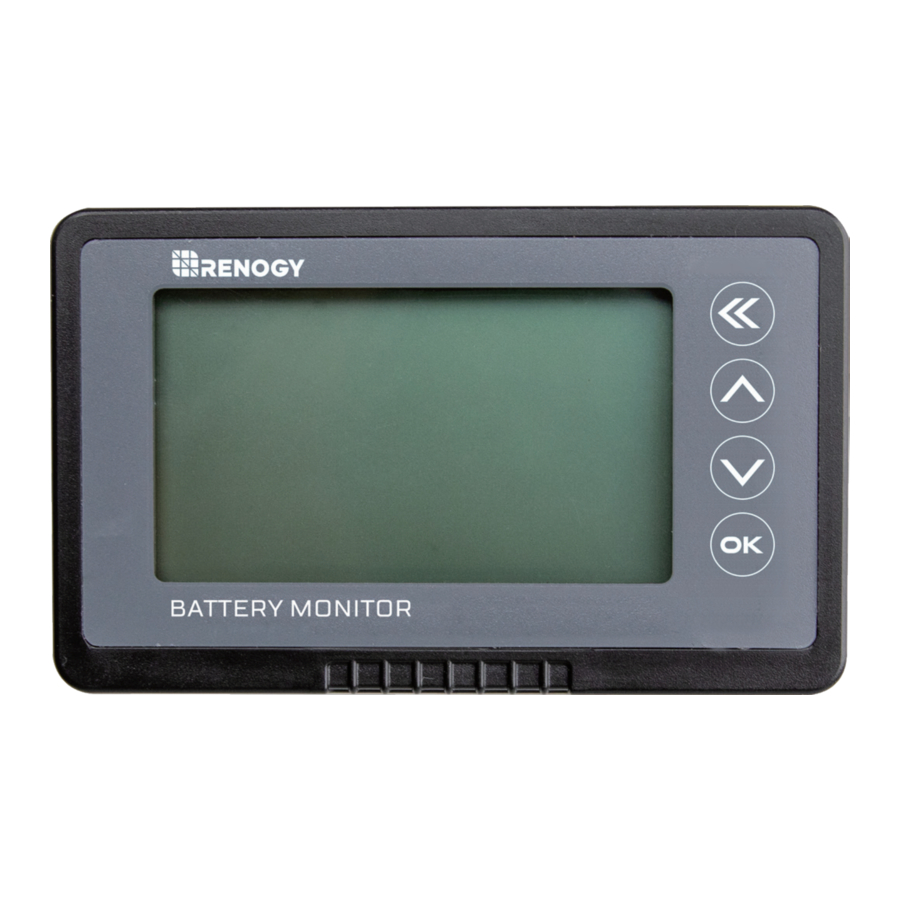

Renogy BATTERIJMONITOR Handleiding

ALGEMENE INFORMATIE

De Renogy Battery Monitor is een uiterst nauwkeurig apparaat (ook bekend als coulometer) dat de spanning, stroom en capaciteit van een batterij kan testen om gebruikers te helpen de laadstatus op elk moment te kennen. De Renogy Battery Monitor heeft een geheugenfunctie waarmee gebruikers een alarm voor lage spanningscapaciteit kunnen instellen. Het is geschikt voor mobiele en draagbare apparatuur, e-bikes, motorfietsen, elektrische rolstoelen, enzovoort.
* De Renogy Battery Monitor is geschikt voor lithiumbatterijen, loodzuurbatterijen en nikkel-metaalhydridebatterijen met een spanning van 10V tot 120V.

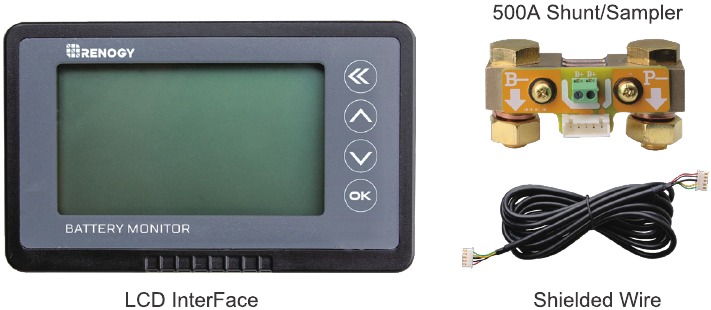

IDENTIFICATIE VAN ONDERDELEN

INSTALLATIE

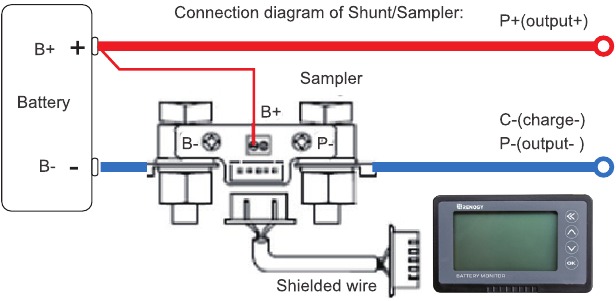

Aansluiting/Installatie

Sluit eerst de shunt in serie aan op het negatieve circuit van uw batterij. B- van de shunt wordt aangesloten op B- van de batterij. P- van de shunt wordt aangesloten op P- van de uitgang of C- van de lading.
Neem vervolgens een draad van 0,3-0,75 mm². Een uiteinde van de draad wordt aangesloten op de pluspool van de batterij, het andere uiteinde wordt aangesloten op de B+ van de shunt (beide zijn in orde)
Sluit tot slot de shunt aan op de Renogy Battery Monitor met de afgeschermde draad en het scherm van de Renogy Battery Monitor zou moeten aangaan.

Let op: Sluit aan zoals weergegeven. De shunt moet in serie worden aangesloten op het negatieve circuit, sluit deze NIET aan op het positieve circuit. Als u de afgeschermde draad wilt verlengen, moet u 4 draden van dezelfde specificatie gebruiken.

Montage

De Renogy Battery Monitor wordt bevestigd met lipjes, waardoor deze eenvoudig te installeren is. Maak eerst een rechthoekige opening op uw apparaatpaneel volgens de maat. Plaats vervolgens de Renogy Battery Monitor in de rechthoekige opening en zorg ervoor dat de lipjes vergrendeld zijn.

WERKING

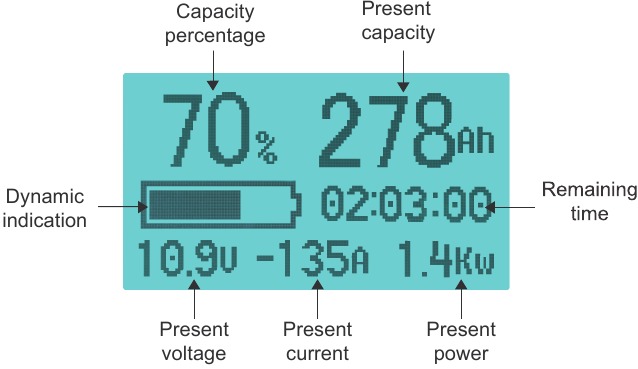

Interfacebeschrijving

Gebruiksstappen

1. Sluit aan en controleer de stroom: Schakel in nadat de verbinding is voltooid zoals weergegeven, het scherm moet het capaciteitspercentage weergeven. Als het scherm geen reactie geeft, controleer dan de verbinding. Laad vervolgens de batterij op of ontlaad deze en controleer of de weergegeven stroom gelijk is aan de werkelijke stroom. Als de afwijking groot is, controleer dan de verbinding.
2. Capaciteit resetten: Bij het eerste gebruik zijn het percentage en de capaciteit niet de werkelijke waarde, u moet de capaciteit resetten. Ontlaad eerst de batterij tot 0% en houd de toets 3 seconden ingedrukt om de capaciteit op nul te zetten, of laad de batterij volledig op en houd de toets 3 seconden ingedrukt om de capaciteit op vol te zetten. Dit hoeft alleen te gebeuren bij de eerste installatie van de Renogy Battery Monitor of als het batterijpark wordt vervangen.
3. Controleer en reset de werkelijke capaciteit: Als u merkt dat de weergegeven capaciteit niet overeenkomt met de werkelijke capaciteit tijdens gebruik, controleer en reset dan de werkelijke capaciteit, ontlaad de batterij tot 0% en houd de toets 3 seconden ingedrukt om de capaciteit op 0 te zetten, stel vervolgens de vooraf ingestelde capaciteit zo groot mogelijk in. Laad vervolgens de batterij volledig op en de weergegeven capaciteit moet de werkelijke capaciteit zijn. Stel ten slotte de weergegeven capaciteit in als de vooraf ingestelde capaciteit (raadpleeg de gebruikersinstelling).

Gebruikersinstellingen

Vooraf ingestelde capaciteit en spanningsinstelling:

1. Druk op de toets gedurende 3 seconden om het instellingenmenu te openen;
2. Klik op of toets om de instellingsitems te selecteren:
   • CAP — Vooraf ingestelde capaciteit: Er is in de fabriek een initiële capaciteit ingesteld, stel deze in op basis van de werkelijke capaciteit van uw batterij.
   • HIGH V — Volle spanning: Wanneer de spanning hoger is dan de ingestelde spanning, is het percentage 100%.
   • LOW V — Nulspanning: Wanneer de spanning lager is dan de ingestelde spanning, is het percentage 0%. Als de spanning de waarde blijft trekken, knippert de waarde en klinkt er elke 10 seconden een zoemeralarm.
   • ALARM — Alarm instellen: Wanneer de capaciteit lager is dan de ingestelde spanning, knipperen het percentage en de capaciteit en klinkt er elke 10 seconden een zoemeralarm.
   • Let op: Als u de HIGH V- en LOW V-waarden moet instellen, controleer dan de volledige laadspanning en alle ontlaadspanningsspecificaties van uw batterij.
3. Selecteer CAP en klik op de toets om de vooraf ingestelde capaciteitsinstelling te openen; De ingestelde waarde knippert, klik op de toets om andere waarden te selecteren, klik op de of toets om de juiste waarden te selecteren. Klik hierna op de toets om de vooraf ingestelde capaciteitsinstelling te verlaten.
4. We kunnen andere items instellen met dezelfde methode als de vooraf ingestelde capaciteit. Wanneer alle items zijn ingesteld en alle waarden correct zijn, klikt u op de toets om de instelling op te slaan en het instellingenmenu te verlaten.

Capaciteit instellen op nul of vol:
Bij het eerste gebruik of bij het vervangen van het batterijpark moet de geheugencapaciteit op nul of vol worden gezet: Houd in de hoofdinterface de toets 3 seconden ingedrukt om de capaciteit op nul te zetten, het percentage is 0%; houd de toets 3 seconden ingedrukt om de capaciteit op vol te zetten, het percentage is 100%.

Slaapstand activeren

1. Wanneer de batterijstroom laag is, gaat de Renogy Battery Monitor naar een energiezuinige slaapstand, druk op een willekeurige toets om het scherm te bekijken indien nodig. Wanneer de batterijstroom boven de normale waarde stijgt of de batterij begint op te laden of te ontladen, wordt de Renogy Battery Monitor wakker.
2. De Renogy Battery Monitor kan aangesloten blijven op het batterijpark, omdat hij een zeer laag eigen verbruik heeft.

Handmatige functie voor het uitschakelen van de achtergrondverlichting

Lang indrukken aan de voorkant Toetsenbord kan de achtergrondverlichting uitschakelen. Nogmaals lang indrukken Toetsenbord kan de achtergrondverlichting activeren.

PROBLEEMOPLOSSING

• Wanneer u de belasting aansluit, als de achtergrondverlichting knippert, zijn de B- en P- van de shunt omgekeerd aangesloten.
• Wanneer de batterijstroom laag is, gaat de Renogy Battery Monitor naar een laag vermogen (slaapstand) en wordt de achtergrondverlichting uitgeschakeld, klik op een van de toetsen en de achtergrondverlichting gaat 10 seconden aan.
• Wanneer de stroom vaak verandert, kan de datumverzameling een fout opleveren en kan dit de nauwkeurigheid beïnvloeden.
• Tijdens het opladen of ontladen. De Renogy Battery Monitor werkt en de weergegeven capaciteit zijn realtime getallen.

TECHNISCHE SPECIFICATIES

Lees deze handleiding zorgvuldig door om onjuiste aansluitingen te voorkomen die ertoe kunnen leiden dat de batterijmonitor defect raakt en/of brandgevaar opleveren. Koppel de negatieve pool van de batterij los voor de installatie
* De Renogy Battery Monitor mag tijdens gebruik of opslag niet langdurig aan de zon worden blootgesteld of in een omgeving met grote hoeveelheden ultraviolette straling, in de winter (< -20°C) en zomer (>60°C) anders verkort het LCD de levensduur.

BATTERIJVEILIGHEID

• Laat de positieve (+) en negatieve (-) aansluitingen van de batterij elkaar NIET raken.
• Gebruik alleen gesloten loodzuur-, overstroomde, gel- of lithiumbatterijen die een deep cycle moeten zijn.
• Er kunnen explosieve batterijgassen aanwezig zijn tijdens het opladen. Zorg ervoor dat er voldoende ventilatie is om de gassen af te voeren.
• Wees voorzichtig bij het werken met grote loodzuurbatterijen. Draag een veiligheidsbril en zorg ervoor dat er vers water beschikbaar is voor het geval er contact is met het batterijzuur.
• Het is de verantwoordelijkheid van de gebruiker om de apparatuur op een veilige manier te bedienen. Laad batterijen niet op in een afgesloten ruimte, tenzij dit is toegestaan door de fabrikant van de batterij.
• Sluit nooit een belasting aan op een batterij zonder zekeringen of stroomonderbrekers te gebruiken.
