REX 300 Handleiding

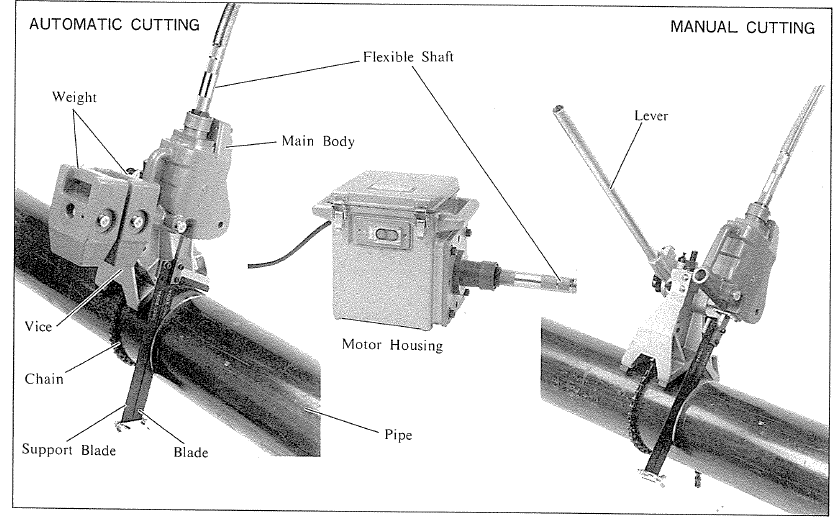

Identificatie van de belangrijkste onderdelen

Specificaties en standaardaccessoires

• Specificaties

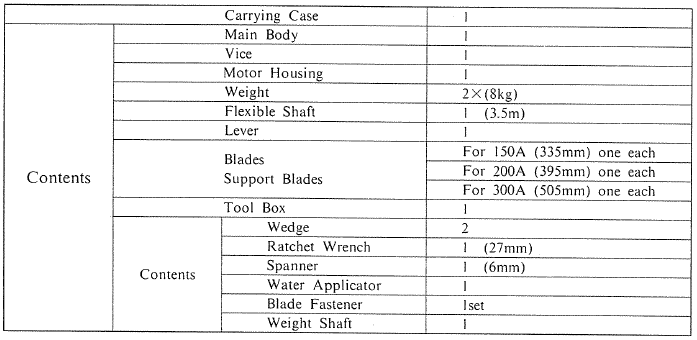

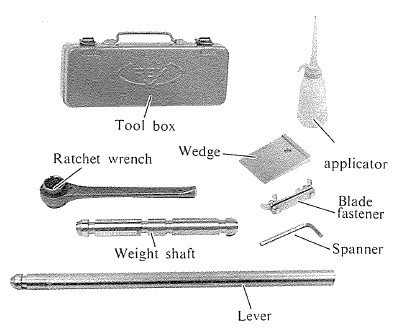

• Standaardaccessoires


Gebruikswijze

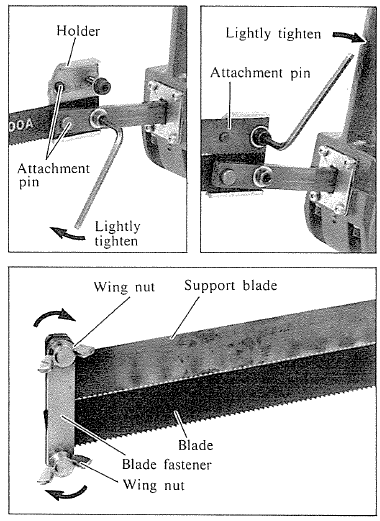

1. Het blad bevestigen

   1. Met de tanden naar beneden gericht, bevestigt u het blad aan het onderste deel van de bladhouder en draait u de moer iets aan.
   2. Bevestig op dezelfde manier het steunblad (of een reserveblad) aan het bovenste deel van de bladhouder. Draai ook hier de moer iets aan.
   3. Wanneer het steunblad en het blad perfect parallel zijn, draait u de twee vleugelmoeren stevig vast.
   4. Bevestig de sluiting aan het andere uiteinde van het blad en het steunblad en draai de vleugelmoeren vast.

2. De klem bevestigen

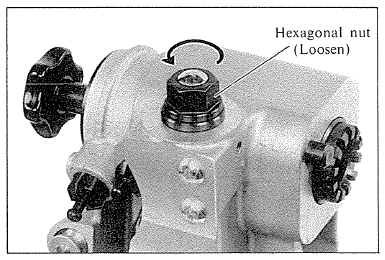

   1. Draai de zeskantmoer boven op de klem los door deze tegen de klok in te draaien.

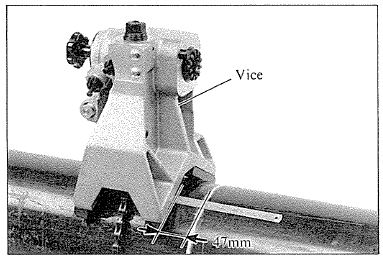

   2. Plaats de klem op 47 mm van de snijpositie op de buis. Zorg ervoor dat de klem goed uitgebalanceerd is op de buis.

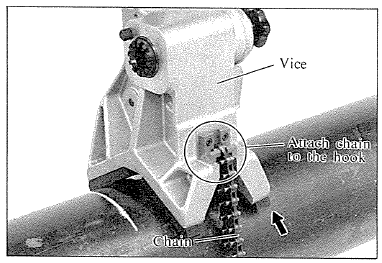

   3. Wikkel de ketting om de buis en bevestig de dichtstbijzijnde kettingpen aan de haak aan de andere kant van de klem.

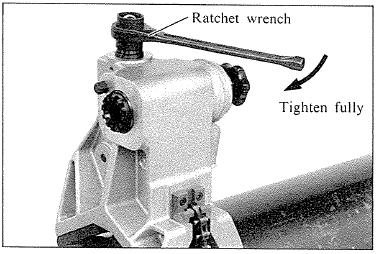

   4. Zorg ervoor dat de klem stevig op de buis is geplaatst en draai vervolgens de ketting vast door de zeskantschroef met de ratelsleutel te draaien.


3. Het hoofdgedeelte bevestigen

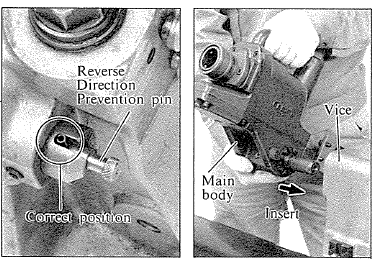

   1. Controleer of de pen voor het voorkomen van omgekeerde draairichting in de juiste positie staat.

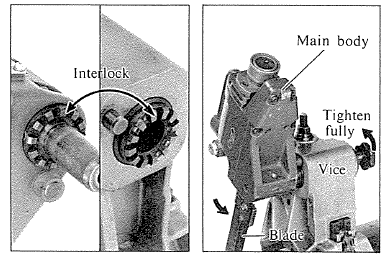

   2. Bevestig het hoofdgedeelte aan de klem door de as in het gat aan de zijkant van de klem te steken, waarbij de vlakken van de twee delen in elkaar grijpen.


      Bevestig altijd het blad voordat u het hoofdgedeelte op de klem monteert.
   3. Draai de stelschroef van de klem met de klok mee om het hoofdgedeelte aan de klem vast te draaien. Laat het blad voorzichtig op de buis zakken.

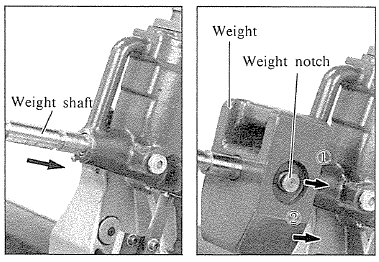

   4. Steek de gewichtas volledig in het hoofdgedeelte. Controleer of de inkeping correct is ingeschakeld.

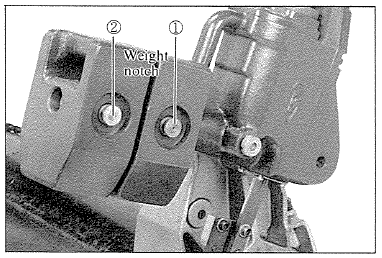

   5. Plaats de twee gewichten op de gewichtas. Het eerste gewicht moet volledig worden ingedrukt om de binnenste inkeping in te schakelen en het tweede gewicht op de buitenste inkeping.


      De gewichten zijn zwaar. Zorg ervoor dat ze goed zijn bevestigd, zodat ze er niet af vallen.

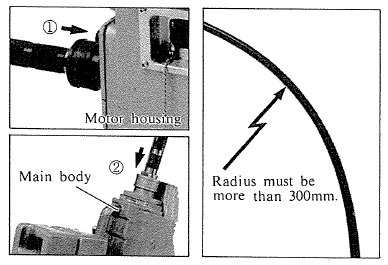

4. De flexibele as bevestigen

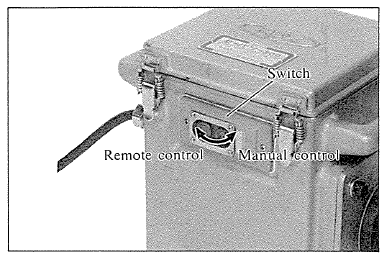

   1. Met de motorbehuizing stevig op de grond vlak bij de Saber Saw 300, steekt u de stekker in het stopcontact.

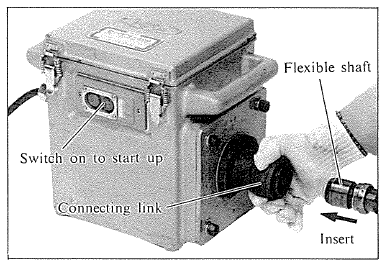

   2. Druk de verbindingsschakel in, zet de schakelaar op AAN en steek de flexibele as erin terwijl de motor start.

      Opmerking : Het is mogelijk om de flexibele as te plaatsen zonder de motor te starten, maar de bovenstaande methode is aanzienlijk eenvoudiger.

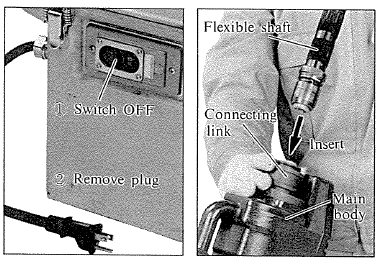

   3. Haal de stekker uit het stopcontact. Druk de verbindingsschakel op het hoofdgedeelte van de zaag in en steek de flexibele as erin terwijl u licht draait.


1. Sluit de flexibele as altijd aan op de motorbehuizing voordat u deze op het hoofdgedeelte van de zaag aansluit.
2. Zorg ervoor dat de kromming van de as tot een minimum wordt beperkt. Deze mag geen boog vormen met een straal van minder dan 300 mm.

5. Buis snijden

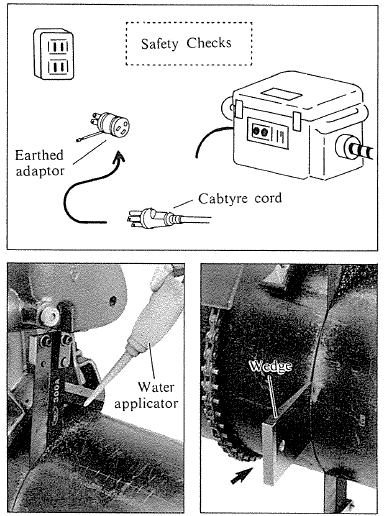

• Automatisch buizen snijden


1. Steek de stekker in het stopcontact, controleer of alles is ingesteld voor een veilige werking en zet de schakelaar op AAN.
2. Zodra de bladen in beweging zijn, kan het snijden automatisch worden uitgevoerd met de kracht van de gewichten.

   Wanneer u aan gasleidingen werkt, breng dan af en toe water aan op de bladen. (Vermijd echter overmatige hoeveelheden water.)
3. Wanneer u ongeveer halverwege bent, steekt u voorzichtig de wig erin. Dit vermindert de druk van de buis op de bladen en zorgt voor soepel snijden.

• Handmatig buizen snijden

  Handmatige bediening wordt aangeraden als:-
  • Aangrenzende buizen voorkomen dat de zaag wordt gemonteerd voor automatisch snijden.
  • De klem niet verticaal kan worden gemonteerd.
  • Onvoldoende ruimte het gebruik van de gewichten verhindert.

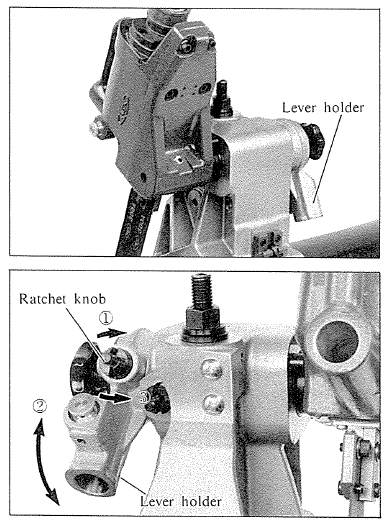

1. Trek de ratelknop op de hendelhouder uit en draai de knop met de klok mee om de ratel vrij te maken.
2. Verplaats de hendelhouder naar een positie waar het gemakkelijk is om de hendel zelf te plaatsen en te bewegen. Trek vervolgens de ratelknop weer uit en draai deze tegen de klok in.

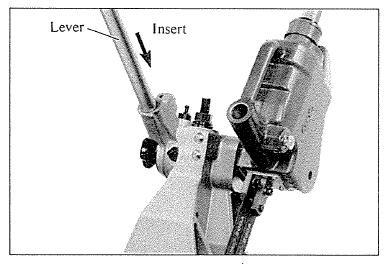

3. Steek de hendel erin totdat deze in de inkeping in de hendelhouder grijpt.

4. Wanneer alles is ingesteld voor een veilige werking, zet u de motor aan.

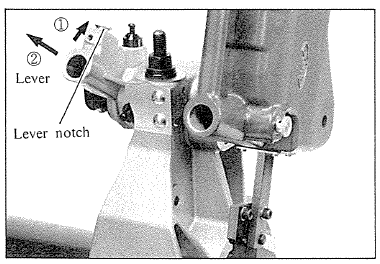

5. Gebruik de hendel om het blad op de buis te laten zakken en begin met snijden. Zorg ervoor dat u niet te veel kracht uitoefent, anders wordt de motor overbelast en stopt deze met functioneren of resulteert dit in een onvolmaakte snede.

6. Trek na afloop aan de hendelinkeping en verwijder de hendel.


6. Demontage

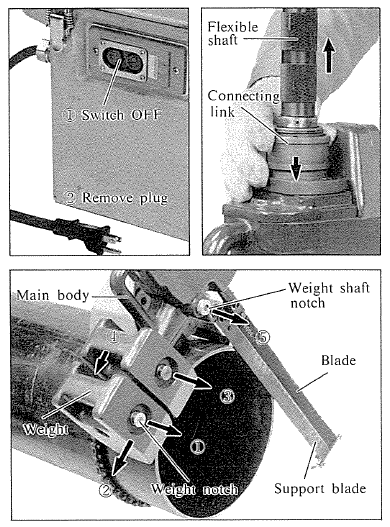

   1. Nadat u de buis hebt doorgesneden, zet u de motor UIT en haalt u de stekker uit het stopcontact.
   2. Druk de verbindingsschakel op het hoofdgedeelte in en laat de flexibele as los.
   3. Trek de gewichtinkepingen uit en verwijder de gewichten van de as.

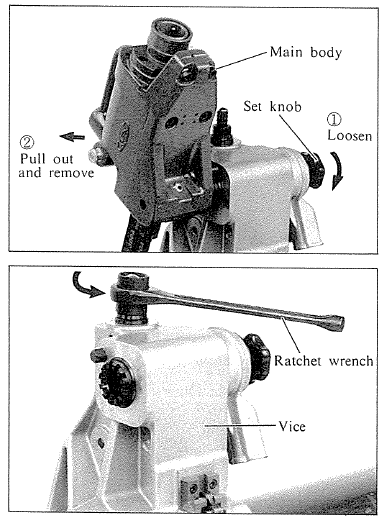

   4. Draai de klemknop los door naar links te draaien en verwijder het hoofdgedeelte van de klem: Als het moeilijk is om het hoofdgedeelte te verwijderen, trekt u de Reverse Direction Prevention (RDP)-knop uit en draait u deze naar rechts. Het hoofdgedeelte kan dan gemakkelijk worden verwijderd.
      Opmerking : Als de RDP-knop is gebruikt om het hoofdgedeelte te verwijderen, zorg er dan voor dat deze terug in de normale positie wordt geplaatst.

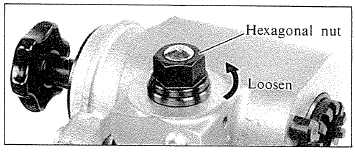

   5. Draai de zeskantmoer op de klem volledig los met behulp van de meegeleverde ratelsleutel. Maak de ketting los van de haak. Verwijder de klem van de buis.

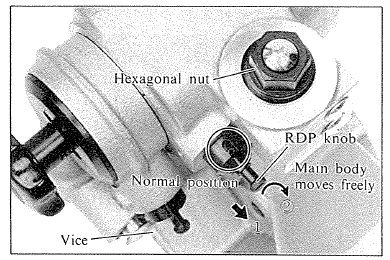

Voorkomen van omgekeerde rotatie

Reverse Direction Prevention (RDP)

Om veiligheidsredenen beweegt het hoofdgedeelte van de Saber Saw 300 alleen in de snijrichting. Als het om de een of andere reden tijdens of na het snijden nodig is om het hoofdgedeelte in de tegenovergestelde richting te bewegen, trekt u de RDP-knop uit, zoals eerder beschreven, en draait u deze naar rechts. Het hoofdgedeelte kan dan in beide richtingen worden bewogen.

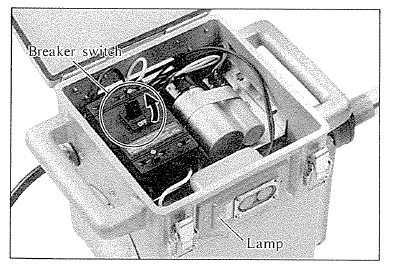

Als de motor plotseling vastloopt

Als de motor plotseling vastloopt, trekt u eerst de stekker eruit en controleert u of de stroomonderbreker is doorgeslagen. Plaats de stekker terug in het stopcontact. Controleer of het lampje op de motorbehuizing brandt of niet. Zo niet, open dan het deksel van de motorbehuizing en zet de stroomonderbreker aan. Als het aan is, betekent dit dat er elders een elektrische storing is. Raadpleeg uw plaatselijke dealer, REX-agent of verkoopkantoor.

Speciaal gebruik, compatibiliteit van buizen en bladen, speciale accessoires

• Speciaal gebruik
  Gebruik voor 350A-buizen het juiste 350A-blad en steunblad.

• Compatibiliteitskaart voor buizen en bladen


• Speciale accessoires
  • Flexibele as 5m
  • Handmatige schakelaar (binnenkort beschikbaar)

Na gebruik

• Na gebruik

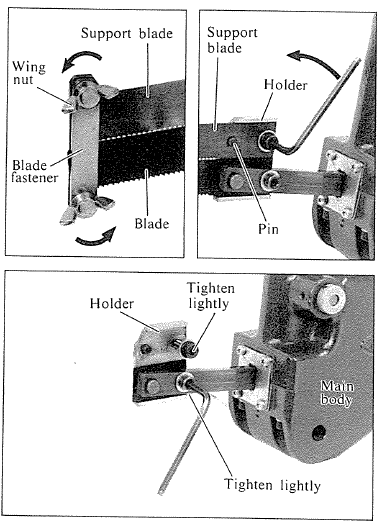

1. Draai de vleugelmoeren op de bladbevestiging los en verwijder de bevestiging van het blad.
2. Draai de zeskantbouten op de houder los en verwijder het blad en de geleideplaat door ze van de pennen te tillen.
3. Draai de zeskantbouten lichtjes weer vast.

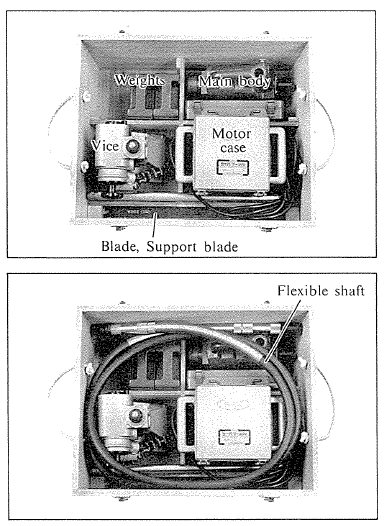

4. Verwijder al het vuil van het blad, het hoofdgedeelte, de gewichten, de klem en de motorbehuizing voordat u ze op hun toegewezen plaats opbergt, zoals op de foto te zien is.


Overseas sales department:
11-3 2-chome Higashiobase, Higashinari-ku, Osaka 537, Japan.
Tel: 81 (6) 976-6531
Fax: 81 (6) 981-2968
Telex: J63922 REXTOOL

Head office:
Midosuji B uilding. , 4-5 1-chome, Nishisinsaibashi, Chuo-Ku, Osaka 542, Japan.
Tel: 81 (6) 245-3158

Factory:
9-3 1-chome, Hishiyahigashi, Higashi Osaka 578, Japan.
Tel: 81 (729) 61-2381
