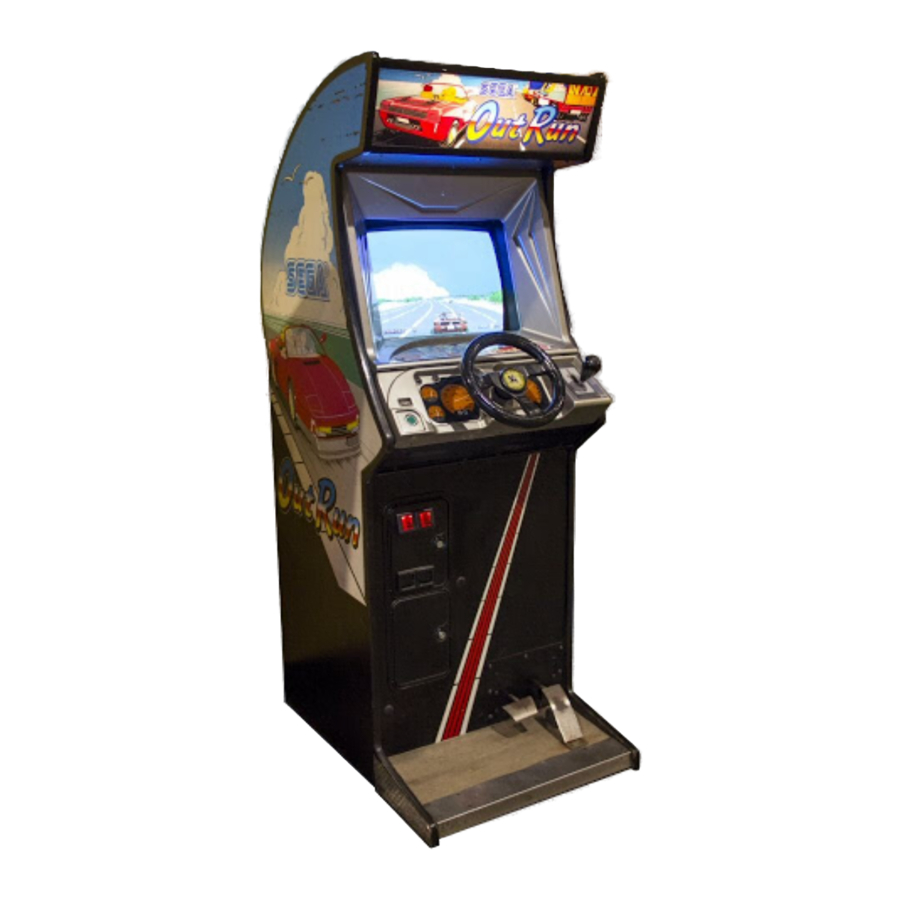

Sega OutRun Handleiding

INLEIDING VAN DE HANDLEIDING VAN DE EIGENAAR

SEGA ENTERPRISES, LTD. , ondersteund door zijn hoogwaardige elektronische technologie van LSI's, microprocessoren, enz. en een schat aan ervaring, levert al meer dan 30 jaar diverse innovatieve en populaire speelautomaten aan de wereldmarkt. Deze HANDLEIDING VAN DE EIGENAAR is bedoeld om gedetailleerde opmerkingen te geven, samen met alle noodzakelijke informatie over de algemene werking van elektronische assemblages, elektromechanica, servicecontrole, reserveonderdelen, enz. met betrekking tot de OUT RUN, een nieuw SEGA-product. De handleiding is bedoeld voor diegenen die kennis hebben van elektriciteit en technische expertise, vooral in IC's, CRT's, microprocessoren, enz. Lees zorgvuldig door om voldoende kennis op te doen voordat u aan de machine gaat werken. Mocht er een storing optreden, dan mag niet-technisch personeel onder geen enkele omstandigheid het interne systeem aanraken.

SPECIFICATIES

RECHTOPSTAAND TYPE

VOORZORGSMAATREGELEN BIJ DE BEDIENING

Wees bij het installeren of inspecteren zeer voorzichtig met de volgende punten en zorg ervoor dat de speler veilig van het spel kan genieten.

• Zorg ervoor dat u de stroom uitschakelt voordat u aan de machine gaat werken.
• Het is gevaarlijk om de stekker snel in of uit te trekken.
• Het is noodzakelijk om ervoor te zorgen dat het netsnoer of de aardingsdraad niet op een gevaarlijke manier op de weg enz. blootligt. Zorg ervoor dat de aardingsaansluitingen veilig zijn gemaakt op de aangegeven positie.
• Gebruik geen zekering die niet aan de gespecificeerde waarde voldoet.
• Maak volledige aansluitingen voor de IC-kaart en andere connectoren. Onvoldoende plaatsing is zeer gevaarlijk.

Ook zijn voor de circuitinspecties van de IC-kaart alleen de logische tonen toegestaan. Het gebruik van een tester is niet toegestaan, dus wees hier voorzichtig mee. Nadat u hebt bevestigd dat er geen onregelmatigheden zijn, zet u de stroom AAN.

VOORKOMEN VAN NAMAAK EN CONVERSIE

ETIKETTERING
Om namaak en conversies te voorkomen, worden de volgende labels op alle SEGA-producten geplaatst. Zorg ervoor dat u bij het verwerken van dergelijke goederen de labels controleert. Ze worden gebruikt om illegale handelingen te voorkomen, zoals het ongeoorloofd kopiëren van de producten en de gedrukte printplaten daarvan, of het drijven van handel door het vervaardigen van soortgelijke goederen of door het converteren, verkopen of gebruiken van dergelijke producten of gedrukte printplaten.

ORIGINELE VERZEGELING
De volgende verzegeling wordt op de door SEGA vervaardigde machines geplaatst.

LICENTIEVERZEGELING
De volgende verzegeling wordt op de kits geplaatst, zoals de gedrukte printplaten, van SEGA-producten.

VOORZORGSMAATREGELEN MET BETREKKING TOT DE PLAATS VAN INSTALLATIE

De OUT RUN is een speelautomaat voor binnenshuis. Installeer hem absoluut niet buiten. Vermijd zelfs binnenshuis installatie op onderstaande plaatsen om een correct gebruik te garanderen:

• Plaatsen die onderhevig zijn aan regen of waterlekkage, of condensatie door vochtigheid.
• In de nabijheid van een binnenzwembad en/of douche.
• Plaatsen die onderhevig zijn aan direct zonlicht.
• Plaatsen die onderhevig zijn aan warmtebronnen van verwarmingseenheden, enz. , of hete lucht.
• In de buurt van zeer ontvlambare/vluchtige chemicaliën of gevaarlijke stoffen.
• Schuine oppervlakken.
• In de buurt van rampenbestrijdingsfaciliteiten zoals branduitgangen en brandblussers.
• Plaatsen die onderhevig zijn aan elk type gewelddadige impact.
• Stoffige plaatsen.

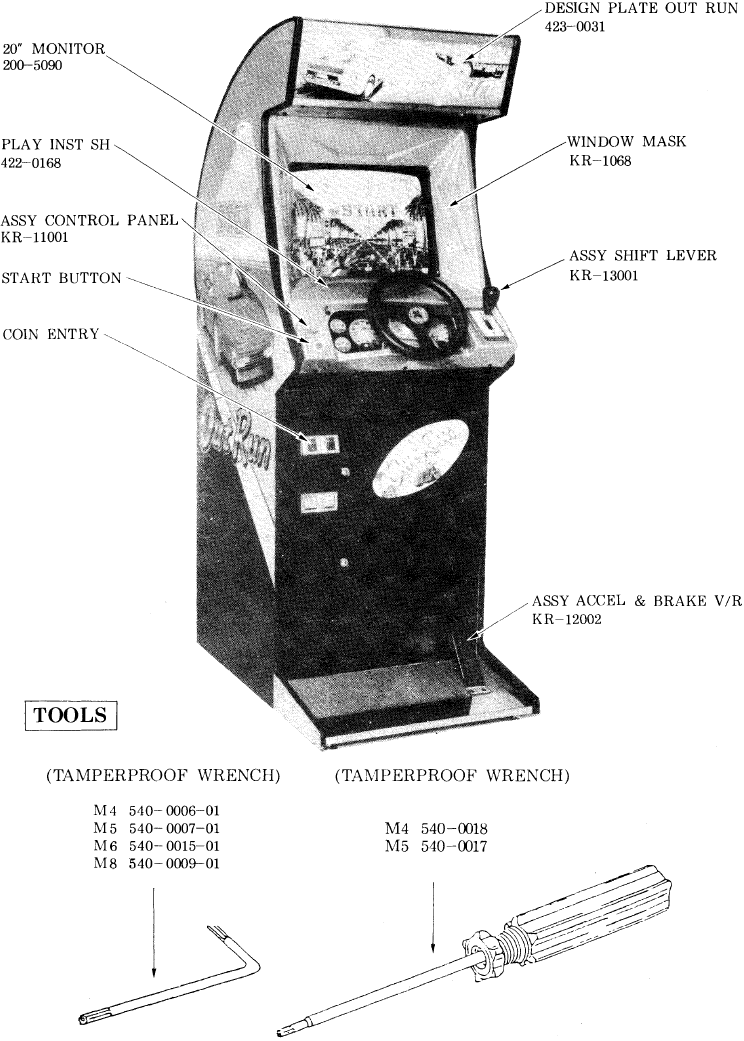

NAAM VAN ONDERDELEN

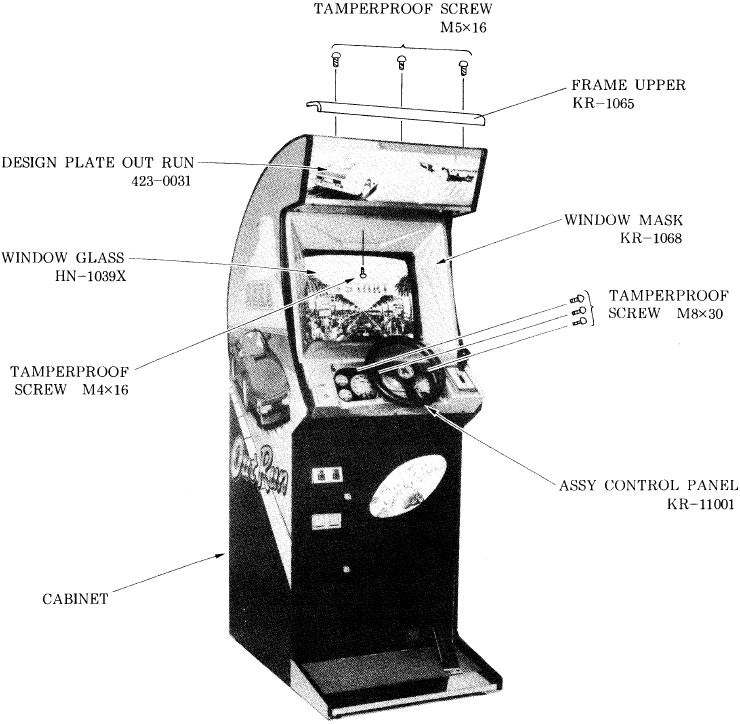

ONDERHOUD VAN DE HANDGREEPEENHEID EN RAAMMASKER

1. De HANDGREEPEENHEID kan naar u toe worden geopend door de 3 SABOTAGEBESTENDIGE schroeven te verwijderen.
2. Om het RAAMMASKER van de kast te verwijderen, verwijdert u de SABOTAGEBESTENDIGE schroeven in het RAAMMASKER.
3. Open het vervolgens naar u toe.

Dit maakt het mogelijk om het monitorscherm (CRT-oppervlakken) schoon te maken.

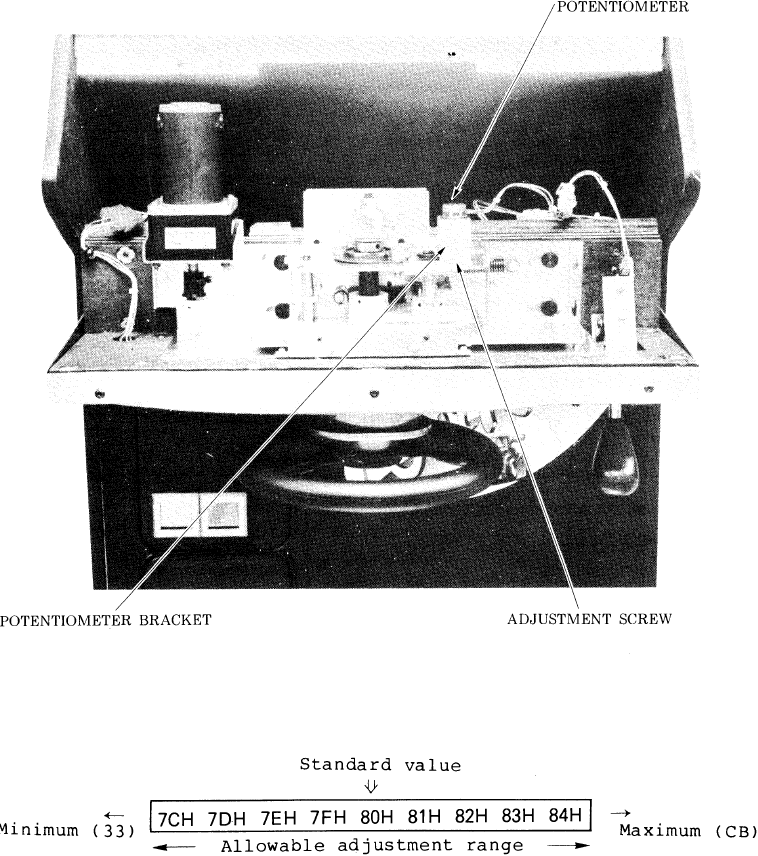

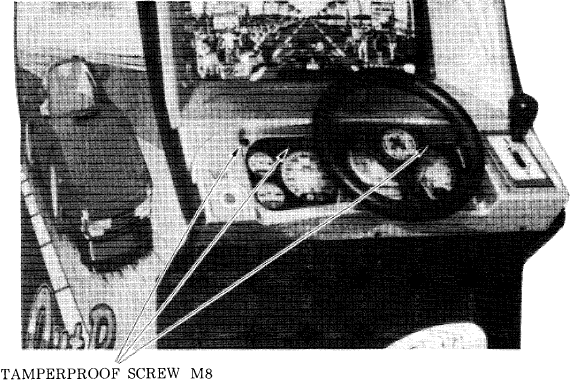

HET DEMONTEREN EN AANPASSEN VAN DE HANDGREEPEENHEID

Om het dashboard te openen, verwijdert u de 2 M8 SABOTAGEBESTENDIGE schroeven.
Hierna kunnen veerwisselingen en stuurafstellingen worden uitgevoerd.

1. Maak de 2 stelschroeven van de potentiometerbeugel los en voer de nodige aanpassingen uit door de versnellingspositie te wijzigen, waarbij u ervoor zorgt dat de variabele binnen de toegestane grenzen ligt, zoals hieronder weergegeven, en draai vervolgens de stelschroef weer vast.

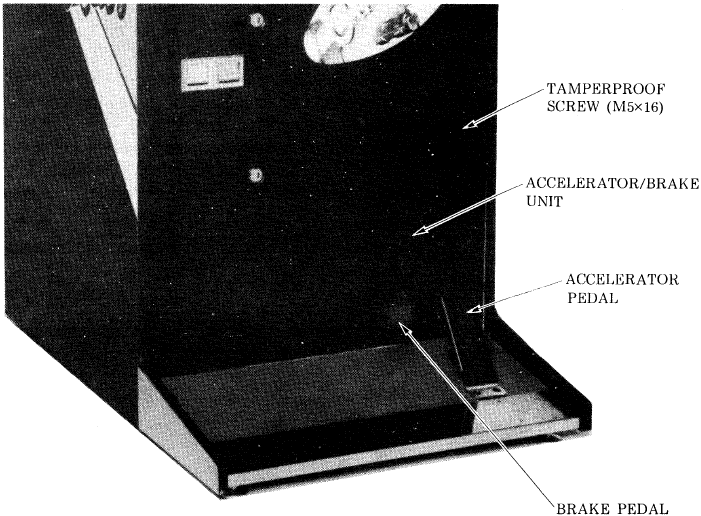

HET DEMONTEREN EN AANPASSEN VAN HET ACCELERATOR- EN REMPEDAAL

Om de accelerator-/remeenheid te verwijderen, verwijdert u de 7 M5 SABOTAGEBESTENDIGE SCHROEVEN.

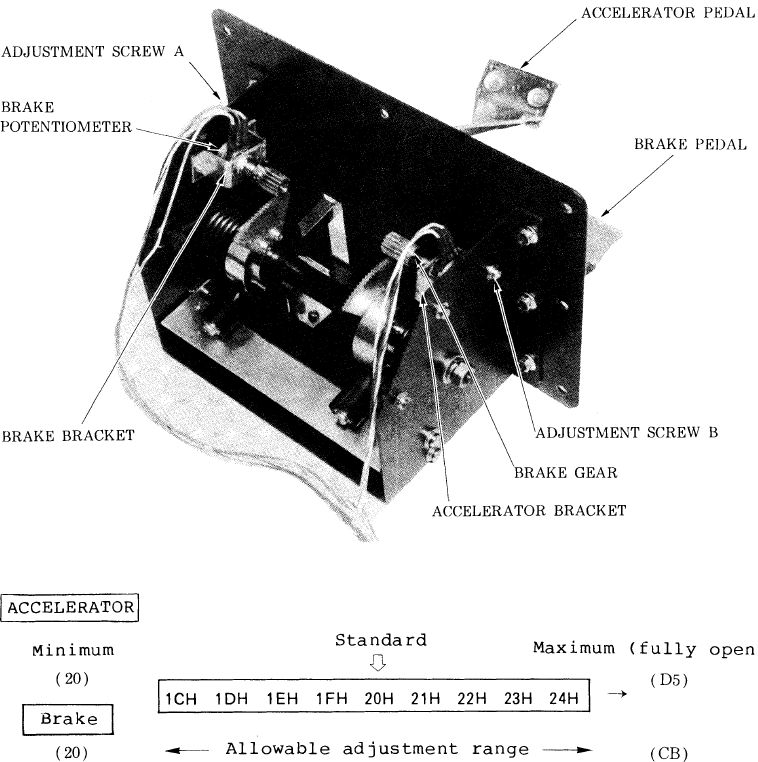

HET AANPASSEN VAN DE ACCELERATOR-/REMPOTENTIOMETER

1. Geef het scherm ZELFTESTMODUS weer.
2. Maak de stelschroeven los, verplaats de beugel en pas deze zo aan dat de variabele 20H wordt wanneer de accelerator/rem wordt losgelaten en terugkeert naar de oorspronkelijke positie.
3. Zelfs nadat de bovenstaande procedure is gevolgd, moet u, als de variabele niet binnen het toegestane bereik ligt, de versnelling iets draaien om een aanpassing te maken.

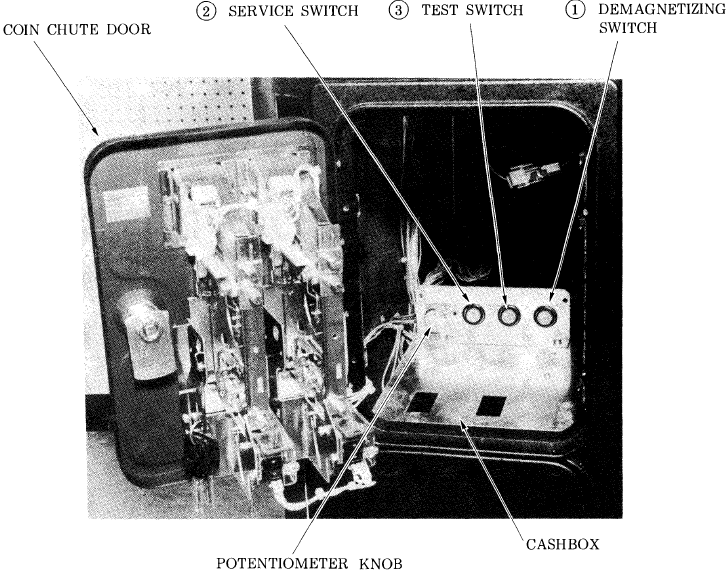

AANPASSING VAN DE SERVICESCHAKELAAR

De lay-out zoals hieronder weergegeven kan worden bekeken door de muntinworpdeur te openen.

GEBRUIKSAANWIJZING

1. AANPASSING VAN DE SERVICESCHAKELAAR
   Wordt gebruikt om de kleurongelijkheid op het scherm te verwijderen.
2. SERVICESCHAKELAAR
   Wordt gebruikt voor service en het verhogen van het aantal credits zonder dat dit op de meter wordt geregistreerd (hiermee kunt u het spel controleren).
3. TESTSCHAKELAAR
   Zie ZELFTESTEN voor het bedienen van deze schakelaar
4. POTENTIOMETER AANPASSING

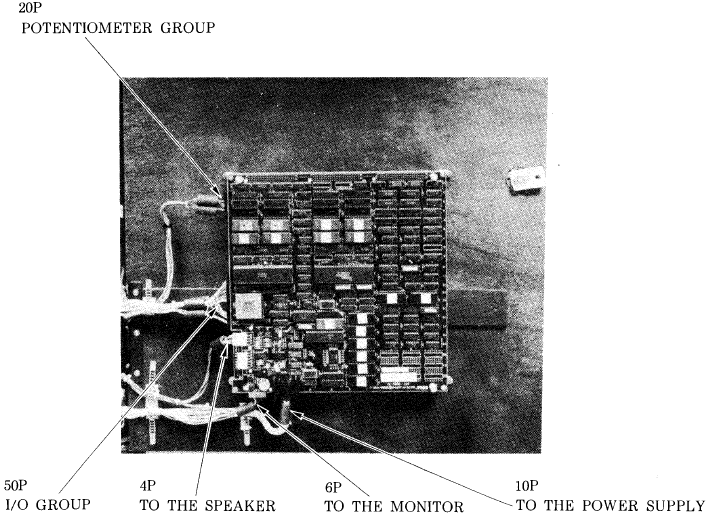

INSTRUCTIE VAN BOARD EN CONNECTOREN

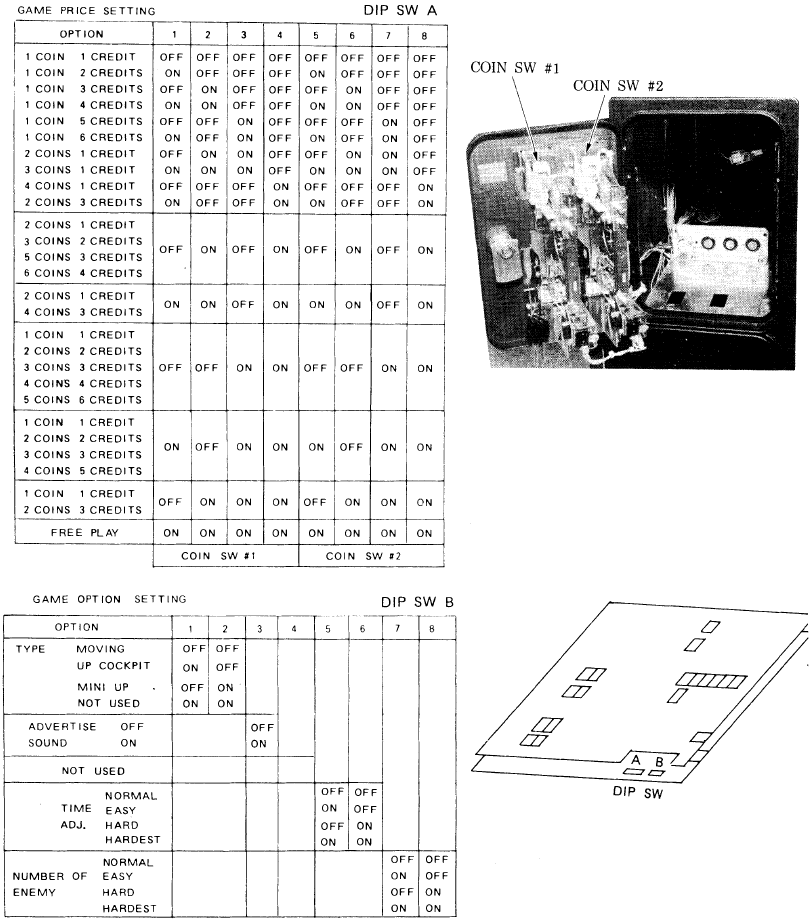

DIP-SCHAKELAARINSTELLING

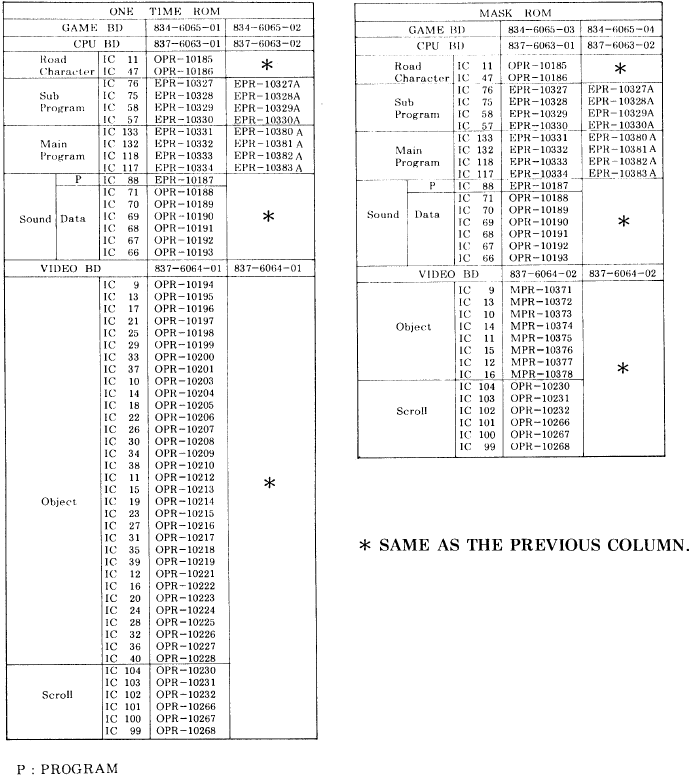

EPROM/ROM-LOCATIES

1. CPU BD OUT RUN 837-6063-02

2. VIDEO BD OUT RUN 837-6061-01 (02)


ZELFTESTEN

Het belangrijkste doel van deze tests is het controleren van de •werking van de gameboards, het vinden van eventuele defecten, het correct afstellen van de monitorkleuren en ervoor te zorgen dat de geluiden naar behoren worden geproduceerd. Het wordt ook uitgevoerd om de toewijzingen van de dipswitches aan te geven, boekhoudfuncties te controleren, enz.

SOORTEN TESTS

1. Geheugentest: Om de EPROM-programma's en het kaartgebied van de RAM's te controleren.
2. Invoertest: Om de werking van de muntschakelaar, de versnellingspook, het stuur/gaspedaal, de rem, de startschakelaar, de serviceschakelaar, enz. te testen.
3. Uitvoertest: Om de werking van de lampen te testen.
4. Motortest: Tests in deze modus zijn niet van toepassing op het staande type.
5. Geluidstest: Om de kwaliteit van de geluiden te controleren die worden geproduceerd door de PCB en de videodisc, en om de balans van de luidsprekers aan te passen.
6. CRT-test: Om te controleren of de kleuren op de monitor correct worden weergegeven.
7. Dipswitchtoewijzing: Om elke dipswitchtoewijzing aan te geven.
8. Boekhouding: Om informatiegegevens over de gemiddelde score, de gemiddelde speeltijd, enz. aan te geven.
9. Backup RAM
   Wissen: Wanneer de stroom wordt uitgeschakeld, neemt een back-upbatterijsysteem automatisch het over, waardoor de continue opslag van alle boekhoudgegevens mogelijk is. Met dit item kunt u de genoemde gegevens wissen.
10. EXIT

TESTWERKING

1. Druk op de testknop en afb. 1 wordt op het scherm weergegeven.
2. Selecteer CONTINUE of INDIVIDUAL door de START-knop te gebruiken.
3. Beweeg het stuur om de pijl naar de gewenste positie te brengen.

   Afb. 1

   [CONTINUE]:
   • Breng het pijlsymbool eerst naar CONTINUE en beweeg het naar een van de tests om te starten. Druk op de TEST-knop en de tests worden in volgorde uitgevoerd, een voor een, beginnend bij de test waar de pijl oorspronkelijk was ingesteld op EXIT.
   • Als op de START-knop wordt gedrukt wanneer de pijl op CONTINUE staat, verandert deze in INDIVIDUAL. Door er nogmaals op te drukken, keert deze terug naar CONTINUE.

[INDIVIDUAL]:

• Als de pijl eerst op INDIVIDUAL staat en naar een bepaalde test wordt gebracht die u wilt uitvoeren, wordt alleen die test uitgevoerd door op de TEST-knop te drukken.

4. Wanneer elke test is voltooid, drukt u op de TEST-knop. In het geval van CONTINUE, drukt u op de TEST-knop en gaat deze automatisch naar de volgende test. Als de TEST-knop wordt ingedrukt in het geval van INDIVIDUAL, wordt FIG.1 weergegeven. Als u de testmodus op dit moment wilt beëindigen, brengt u de pijl naar EXIT en drukt u nogmaals op de TEST-knop. Het keert dan terug naar de ADVERTISEMENT-modus.

TESTITEMS

1. Geheugentest:

   De aanduiding "GOOD" (GOED) na het IC-nr. betekent dat de IC in orde is. Druk op de TEST-knop om door te gaan naar het volgende testitem:

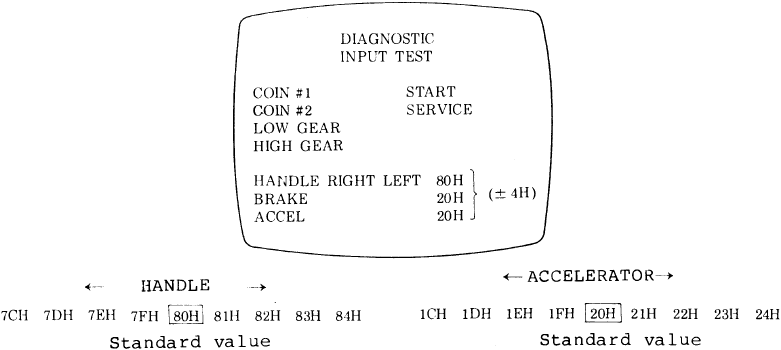

2. Invoertest

   • Bedien de dipswitches. Wanneer "ON" (AAN) wordt aangegeven aan de rechterkant van het corresponderende item op het scherm, is het OK.
   • Als de gegevenswaarde toeneemt wanneer er druk wordt uitgeoefend op het gaspedaal of het rempedaal, is de test naar tevredenheid. o
   • Wanneer de tests zijn beëindigd, drukt u op de TEST-knop.
3. Uitvoertest

   Als de start-LAMP oplicht, functioneert deze naar behoren. Druk op de TEST-knop wanneer het testen is voltooid.

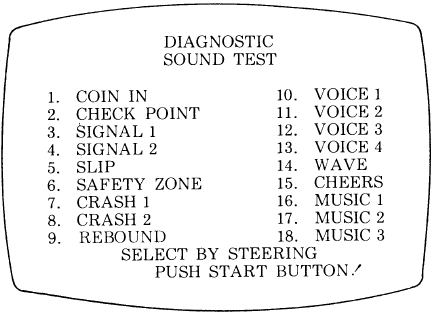

4. Geluidstest

   Wanneer de test is voltooid, drukt u op de TEST-knop
5. C.R.T.-test

   Wanneer de test is voltooid, drukt u op de TEST-knop.

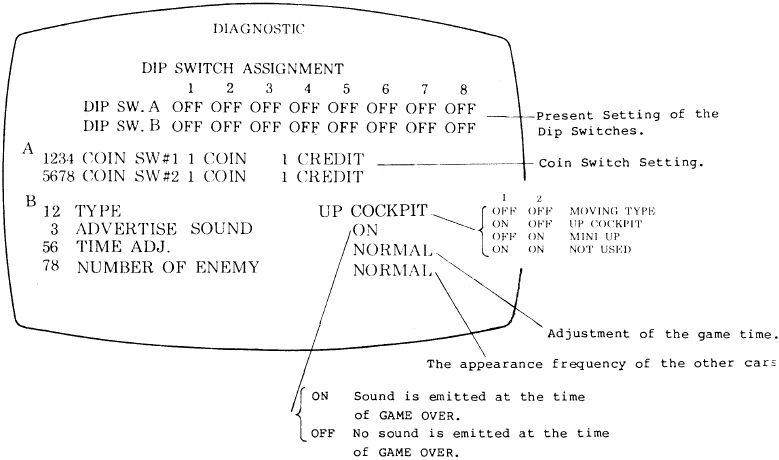

6. DIPSWITCHTOEWIJZINGEN

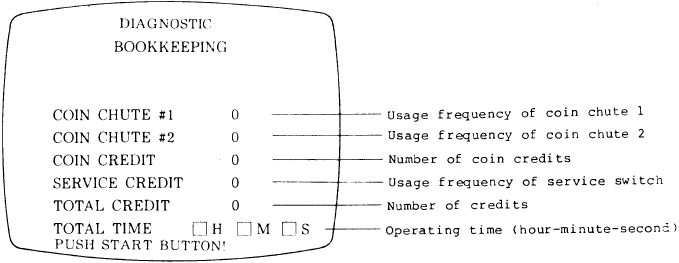

7. Boekhouding

   * Alleen de gegevens die binnen het bereik van maximaal 999H 59M 59S vallen, kunnen worden onthouden. De bovenstaande schermindicatie is om te testen. Wanneer de tests zijn voltooid, drukt u op de START-knop en het volgende wordt weergegeven:

   Telkens wanneer op de START-knop wordt gedrukt, wordt de boekhoudtestweergave herhaald.
   • Wanneer de tests zijn beëindigd, drukt u op de TEST-knop.
8. Backup RAM wissen:
   Om de gegevens te wissen, brengt u de pijl naar "YES" (JA) en drukt u op de TEST-knop.

   Wanneer de test is voltooid, drukt u op de TEST-knop om de test te beëindigen (in het geval van INDIVIDUAL keert de testmodus echter eerst terug naar Fig.1).
9. EXIT
   In de staat zoals weergegeven in Fig.1, bedient u het stuur om de pijl naar EXIT te brengen en drukt u op de TEST-knop. Het zelftesten wordt dan beëindigd en keert terug naar de ADVERTISEMENT-modus.

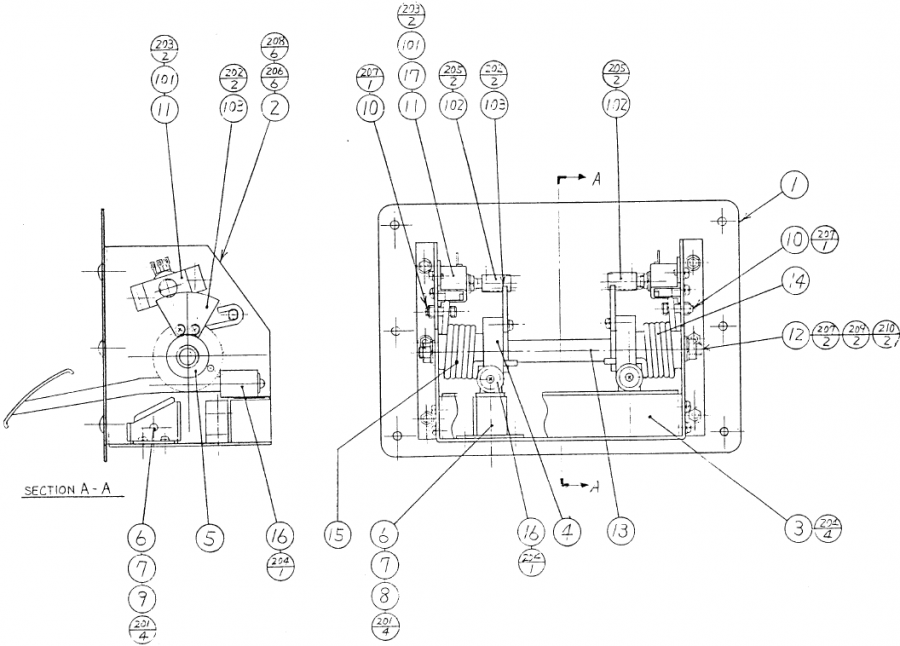

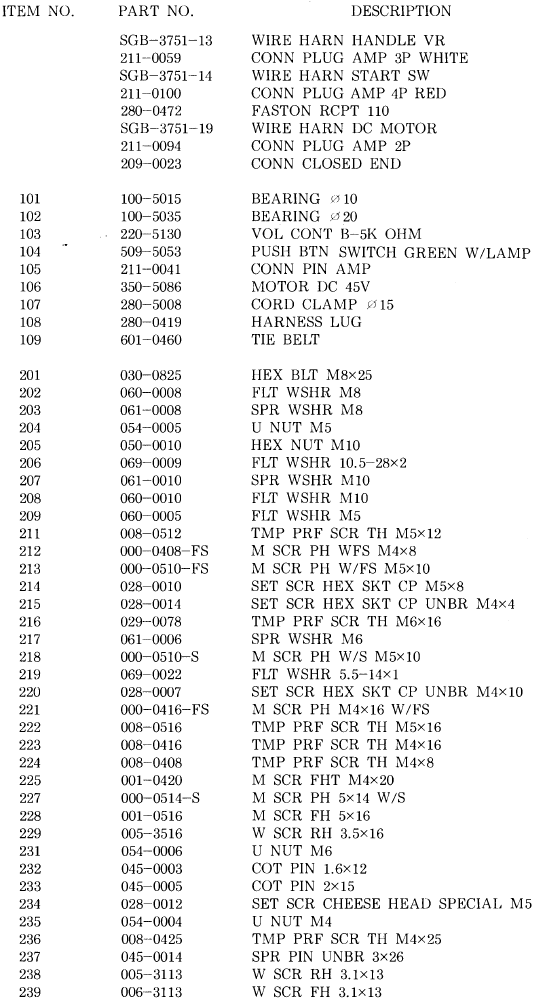

ONDERDELENLIJST

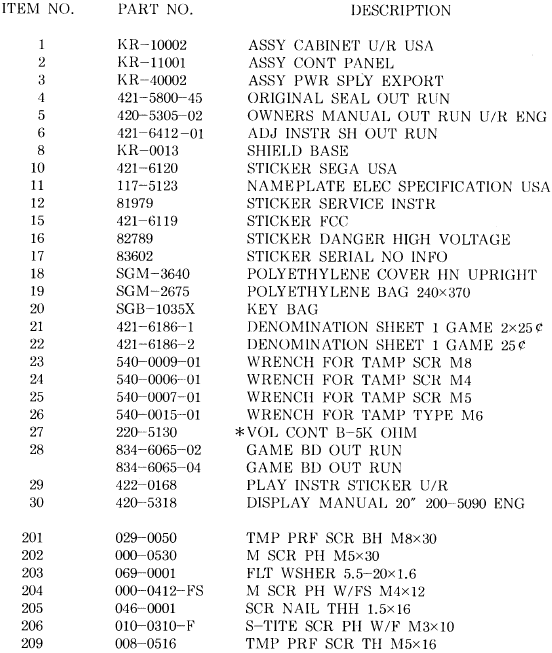

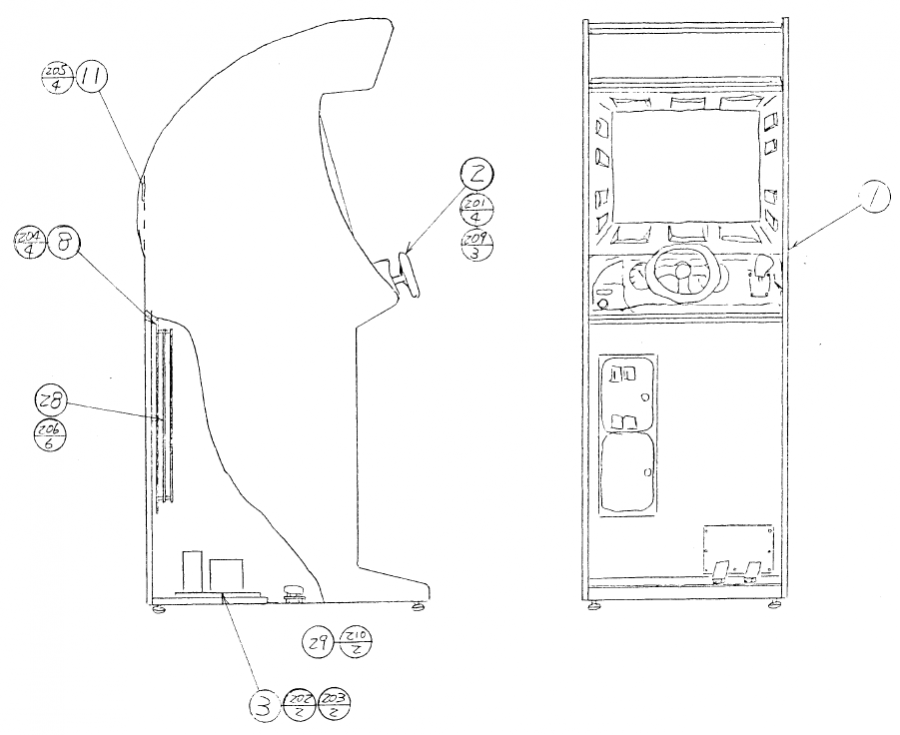

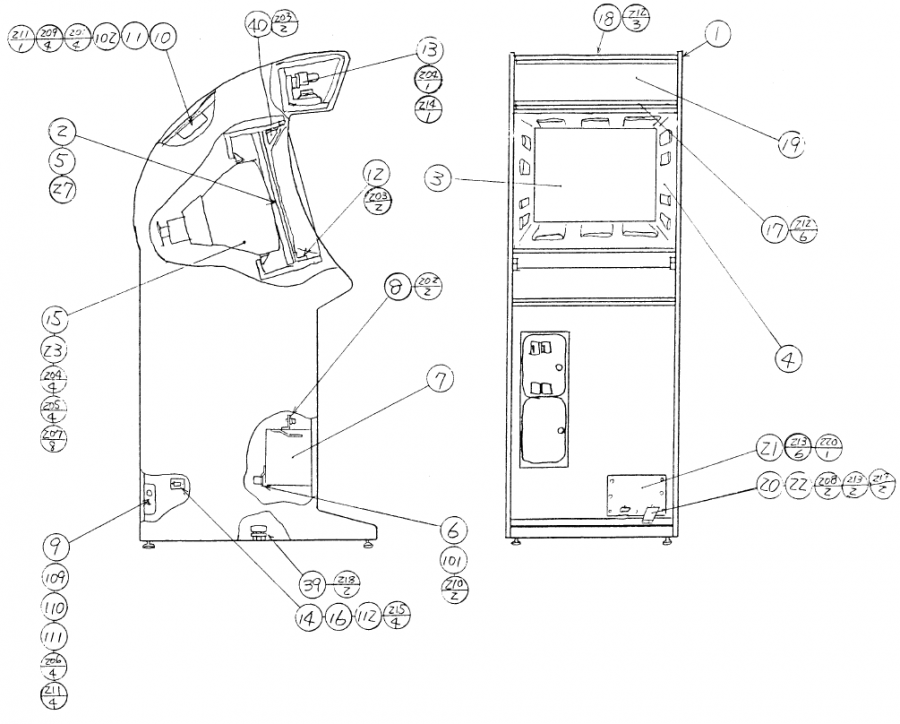

1. TOP ASSY OUT RUN U/R USA(KR-00002)
   (D-1/2)

   (D-2/2)


*Let op: VOL CONT verwijst naar de potentiometer.

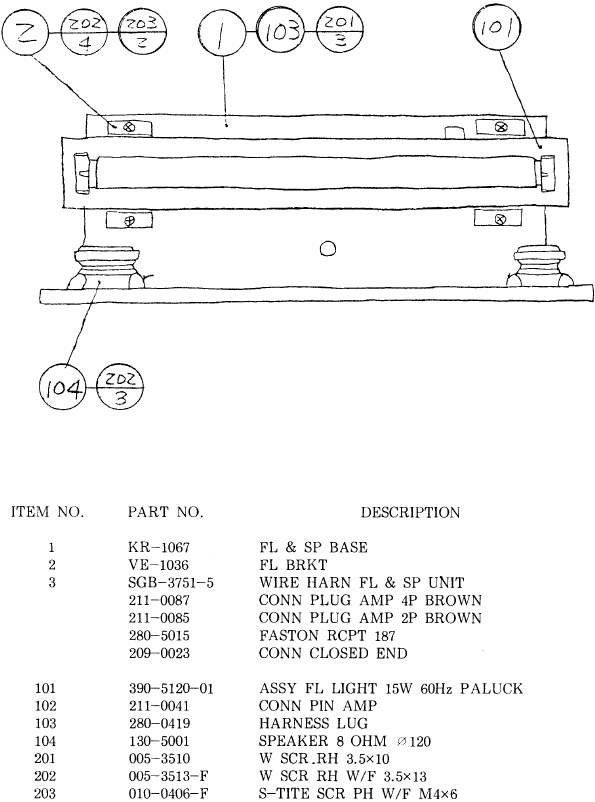

2. ASSY FL & SP UNIT EXPORT (KR 1070)

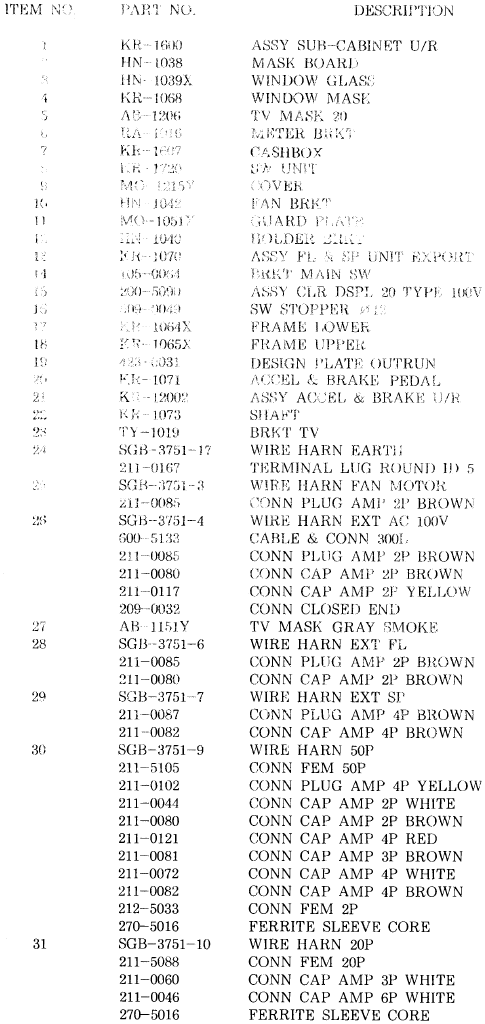

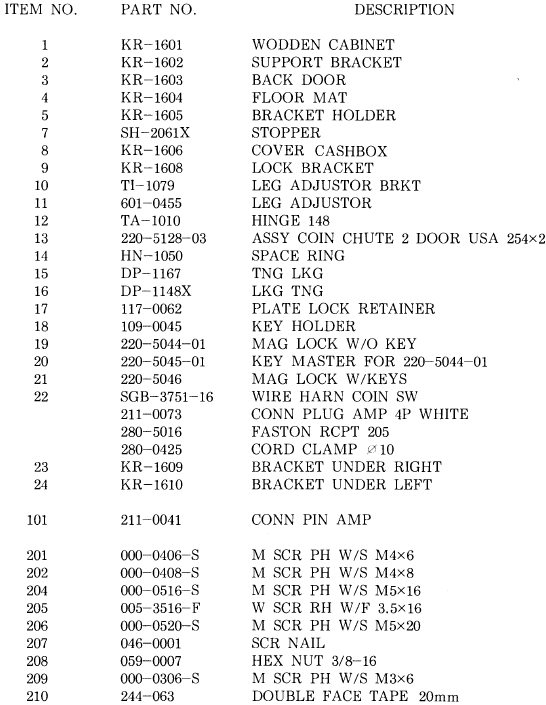

3. ASSY SUB CABINET U/R USA (KR-1600)
   (D—1/2)


(D-2/2)

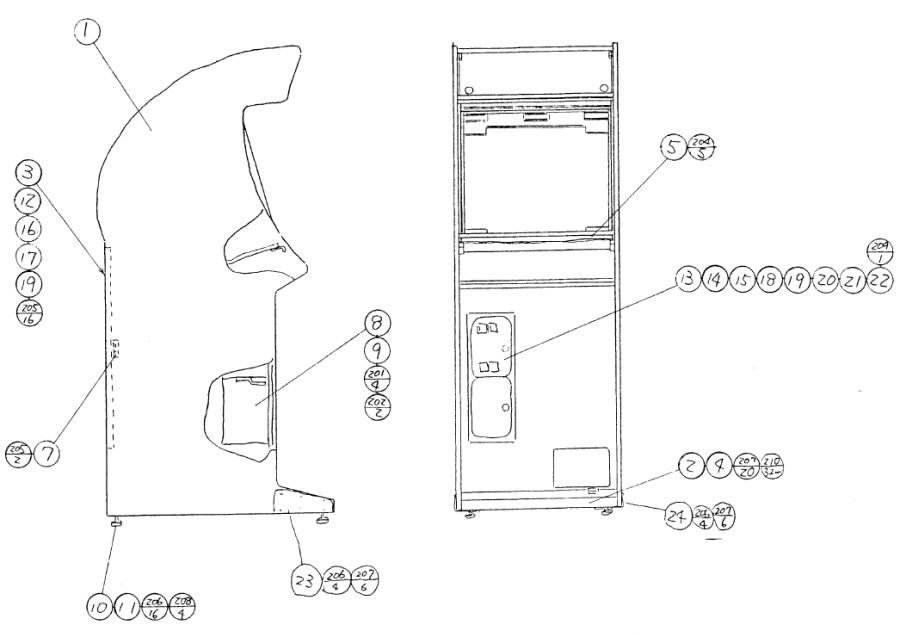

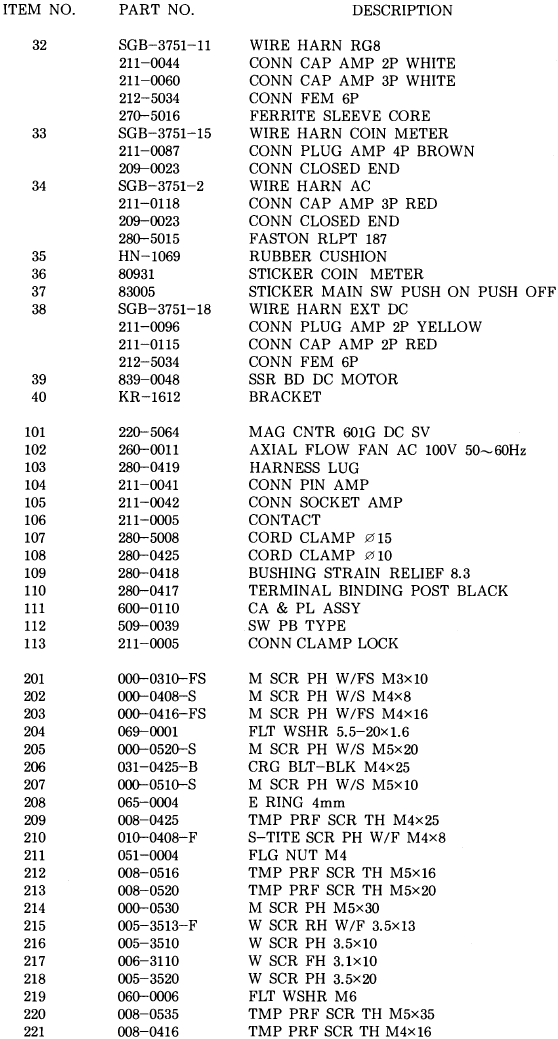

4. ASSY CABINET U/R USA (KR 10002)
   (D-1/3)

   (D-2/3)

   (D-3/3)

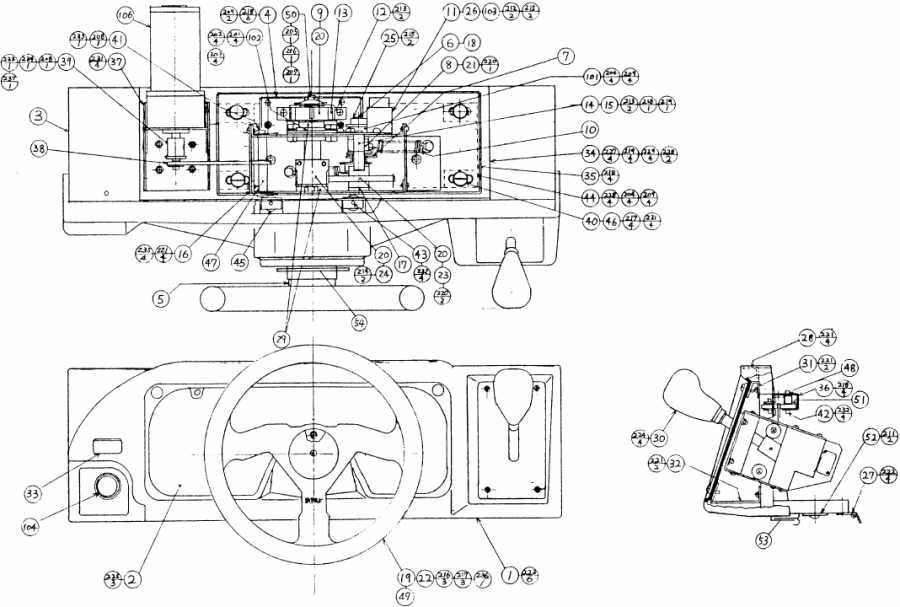

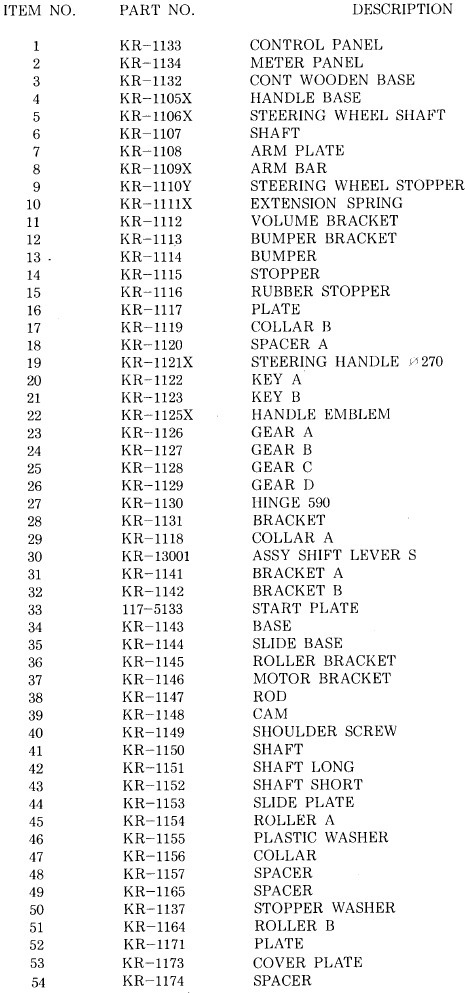

5. ASSY CONTROL PANEL (KR-11001)
   (D-1/3)

   (D-2/3)

   (D-3/3)

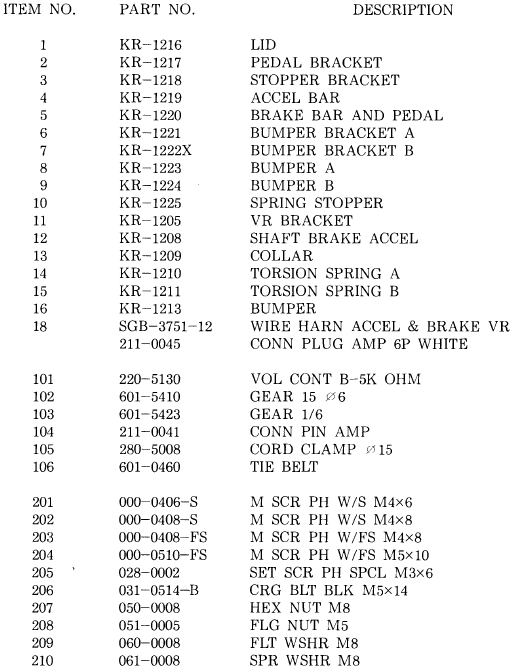

6. ASSY ACCEL & BRAKE U/R (KR-12002)
   (D-1/3)

   (D-2/3)

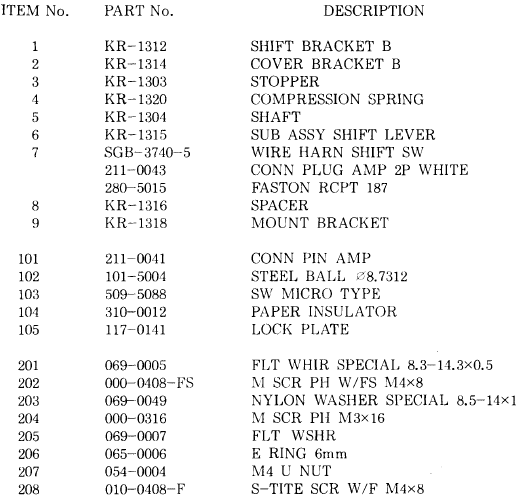

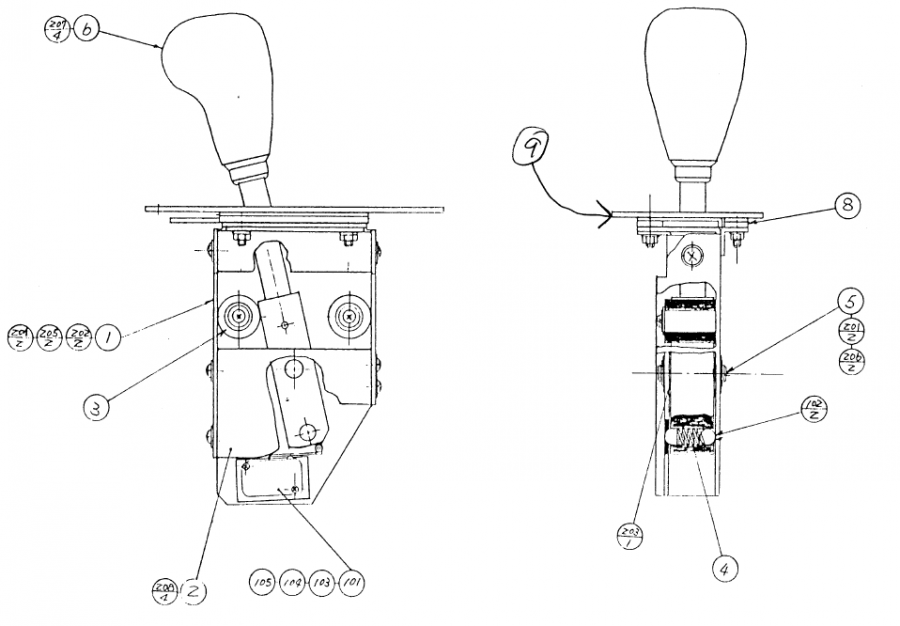

7. ASSY SHIFT LEVER S (KR-13001)
   (D-1/2)

   (D-2/2)

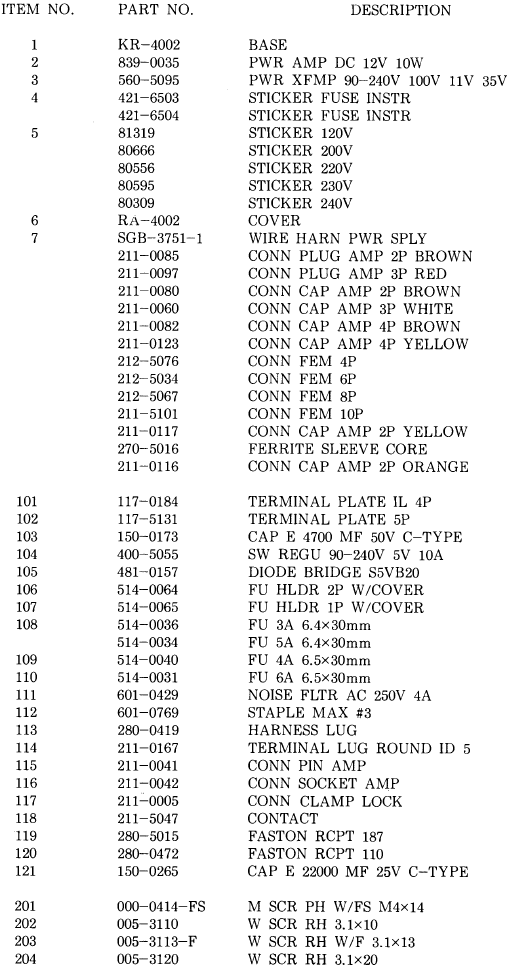

8. ASSY PWP SPLY EXPORT (KR-40002)
   (D-2/2)

   (D-1/2)

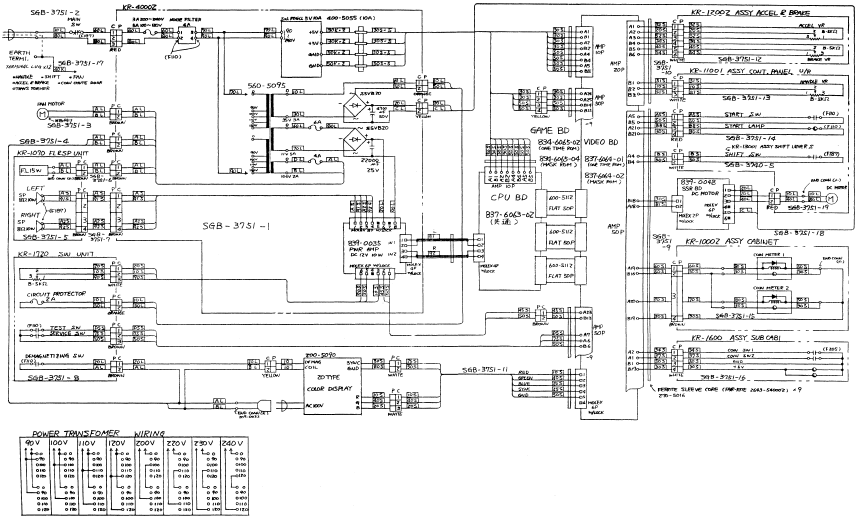

BEDRADINGSSCHEMA

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Sega OutRun Handleiding
