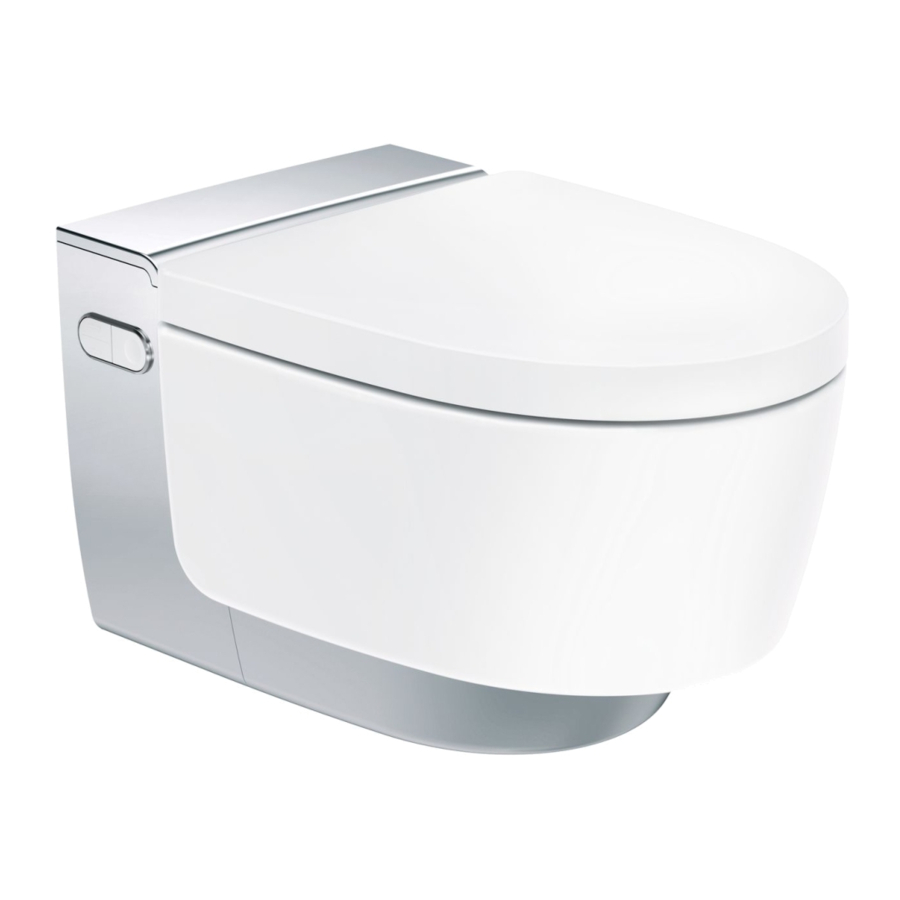

Geberit AQUACLEAN MERA Handleiding

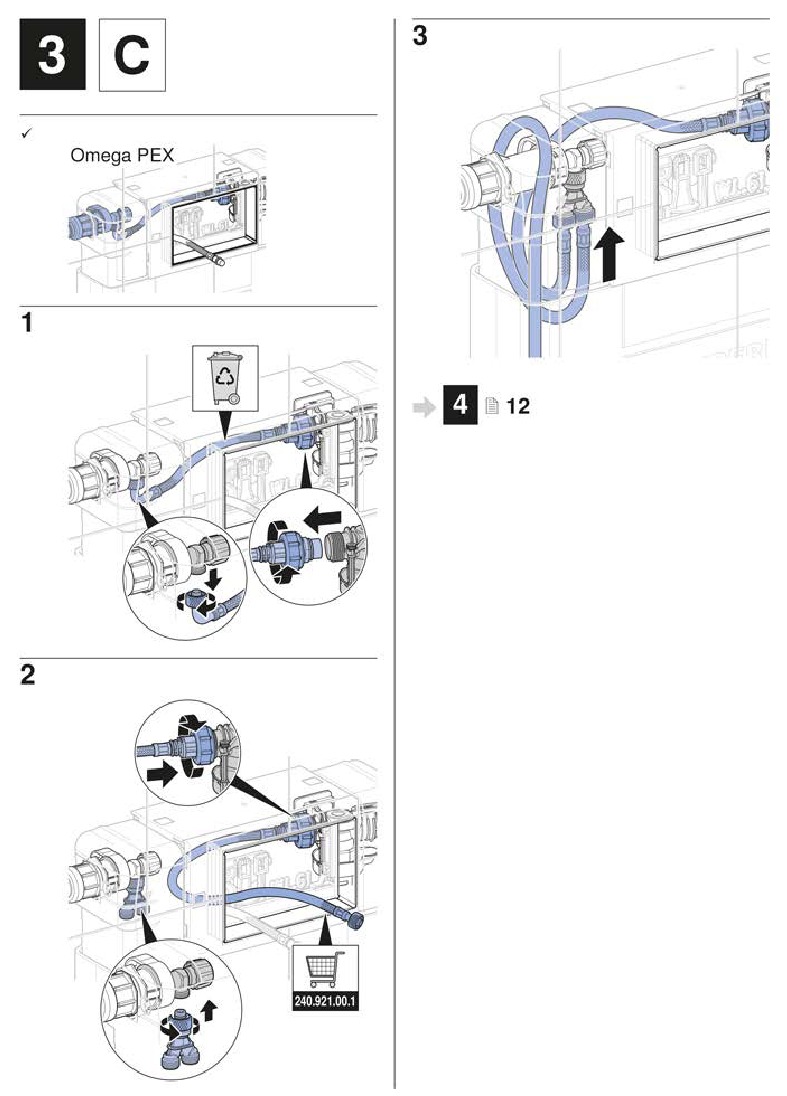

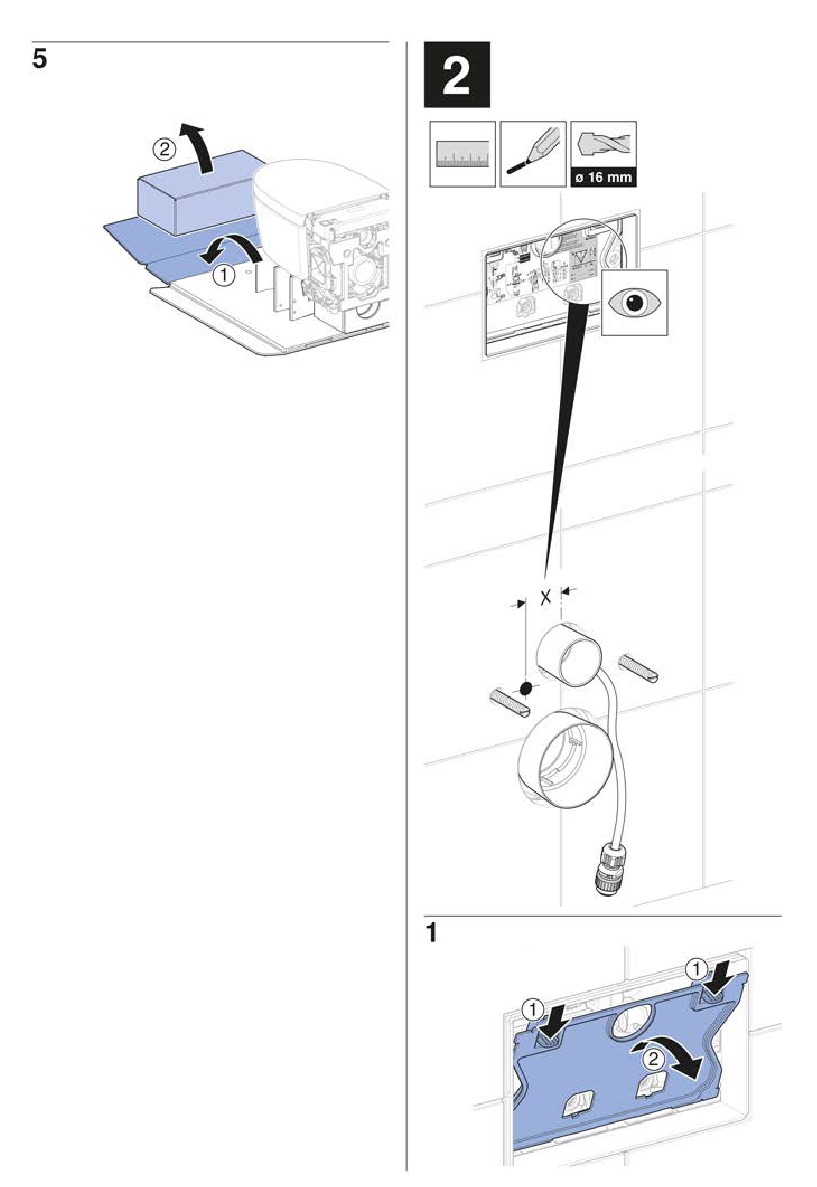

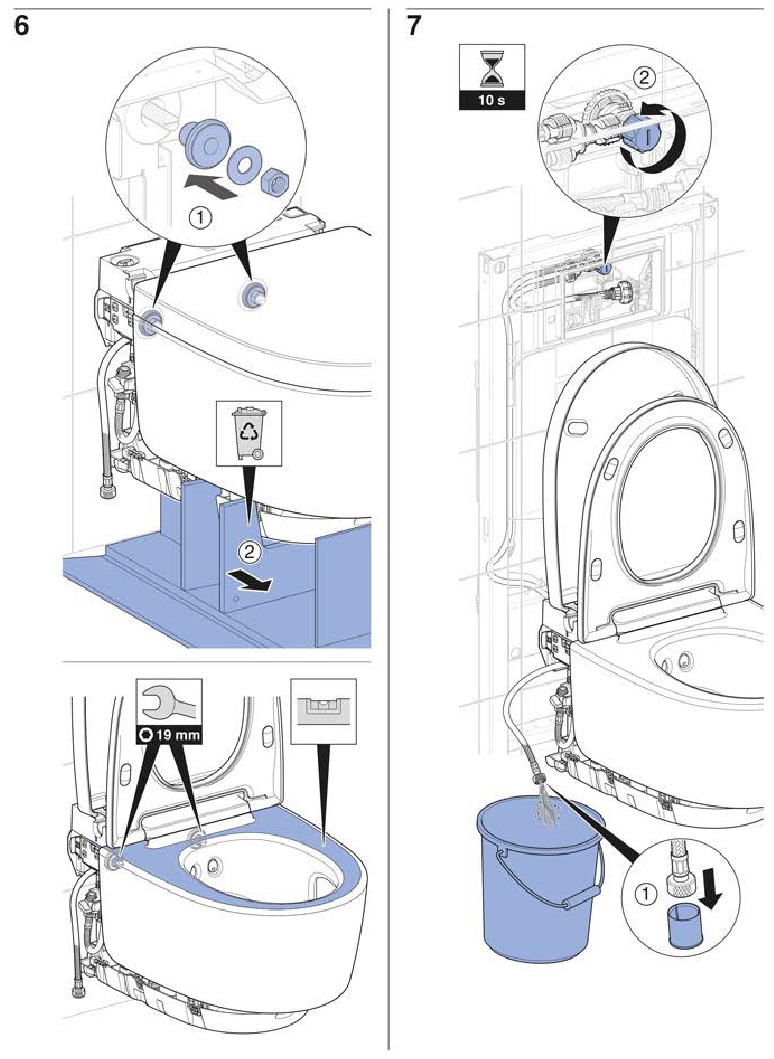

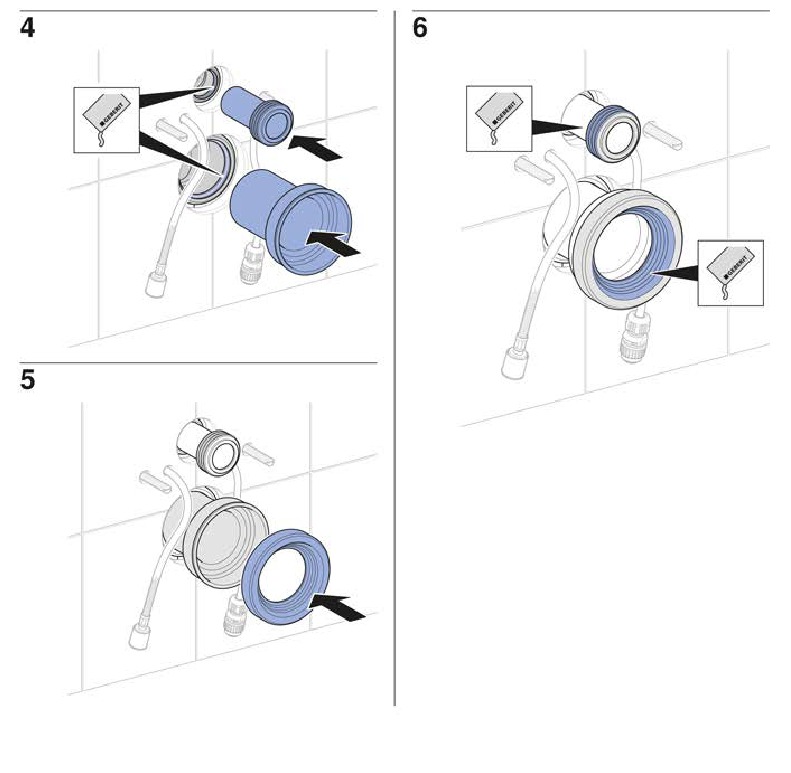

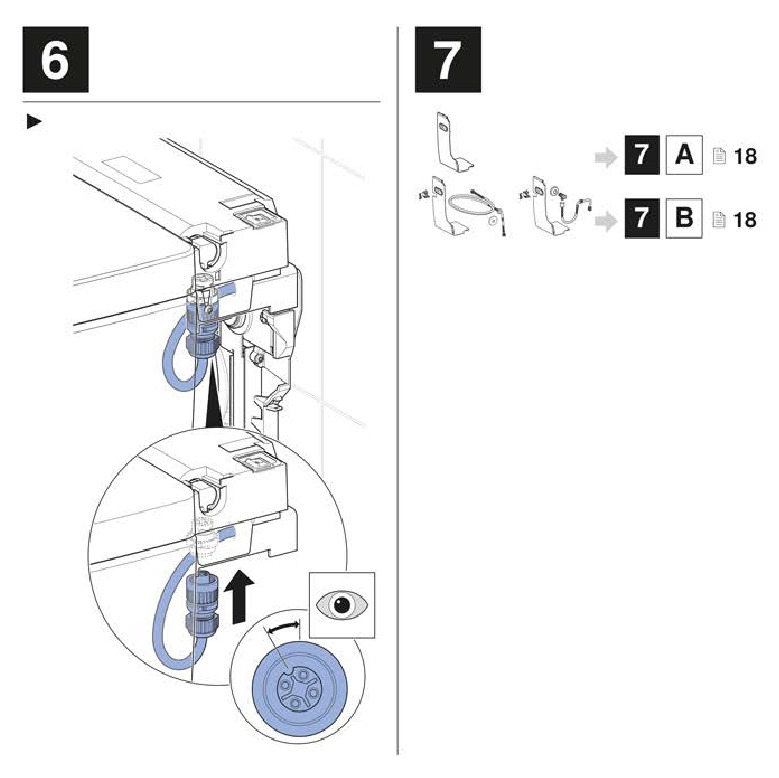

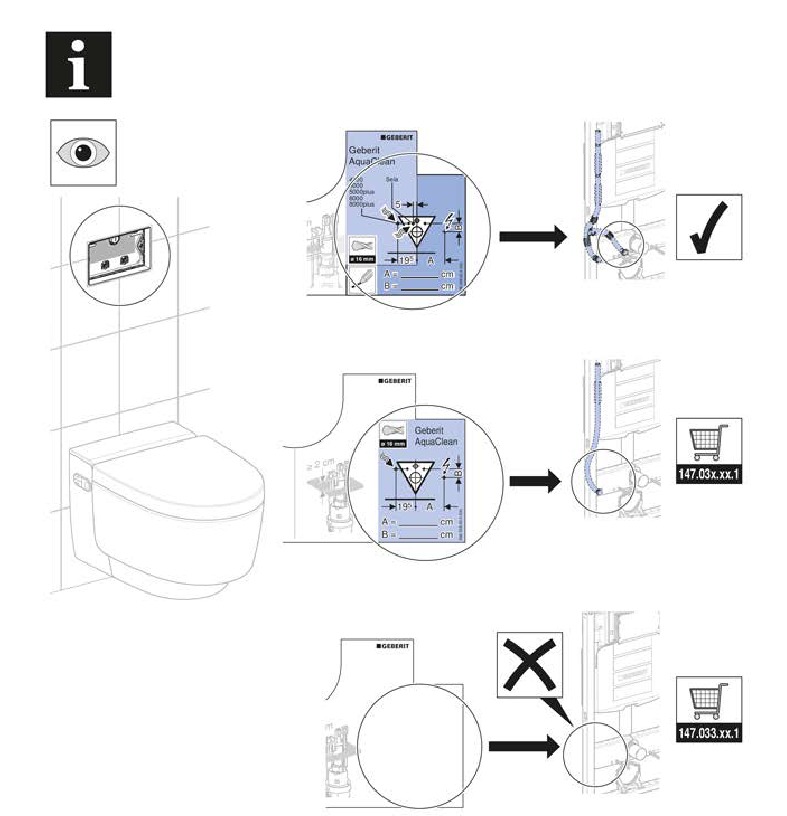

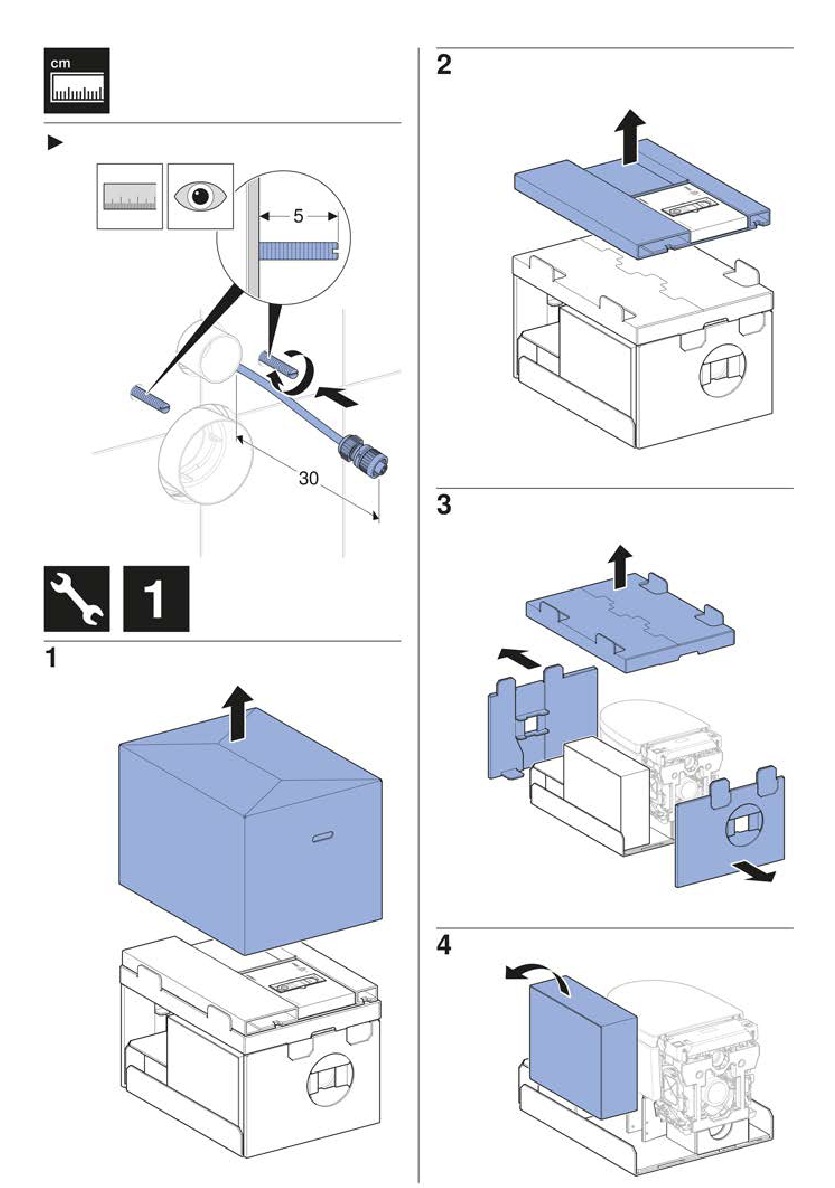

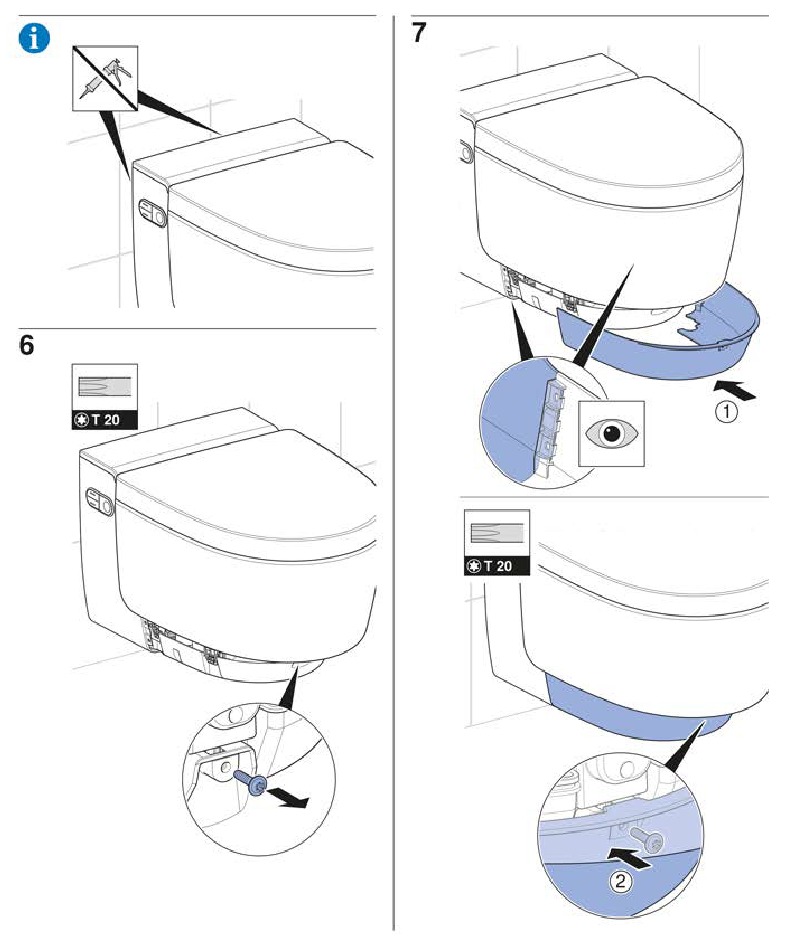

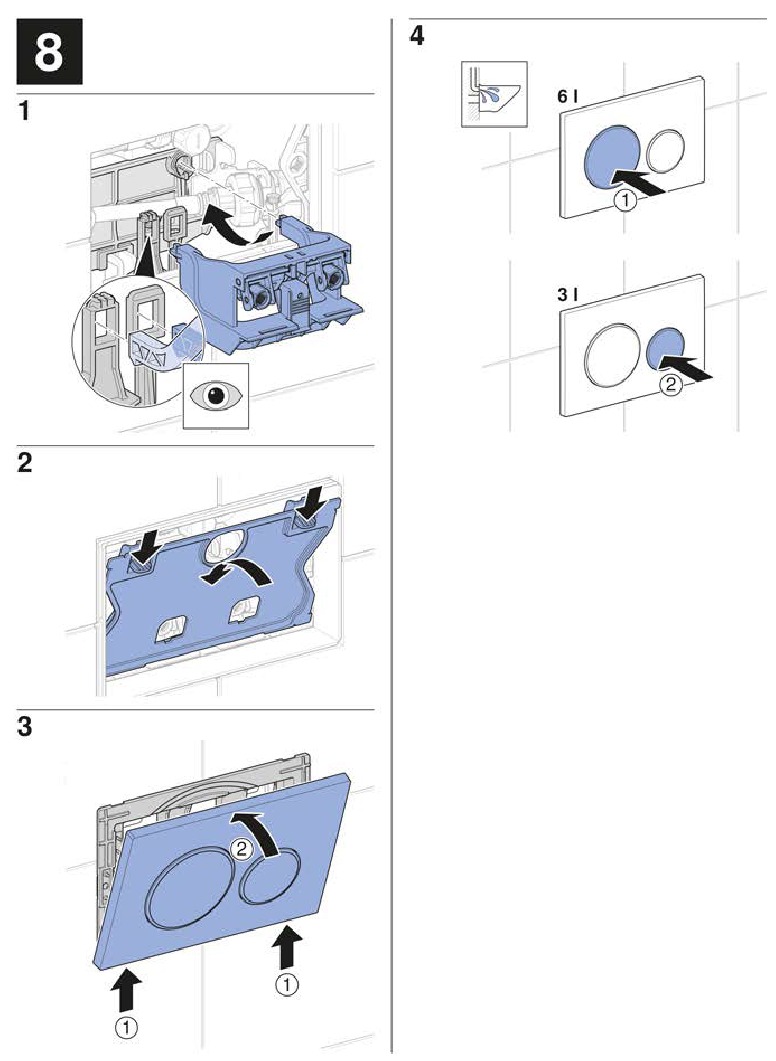

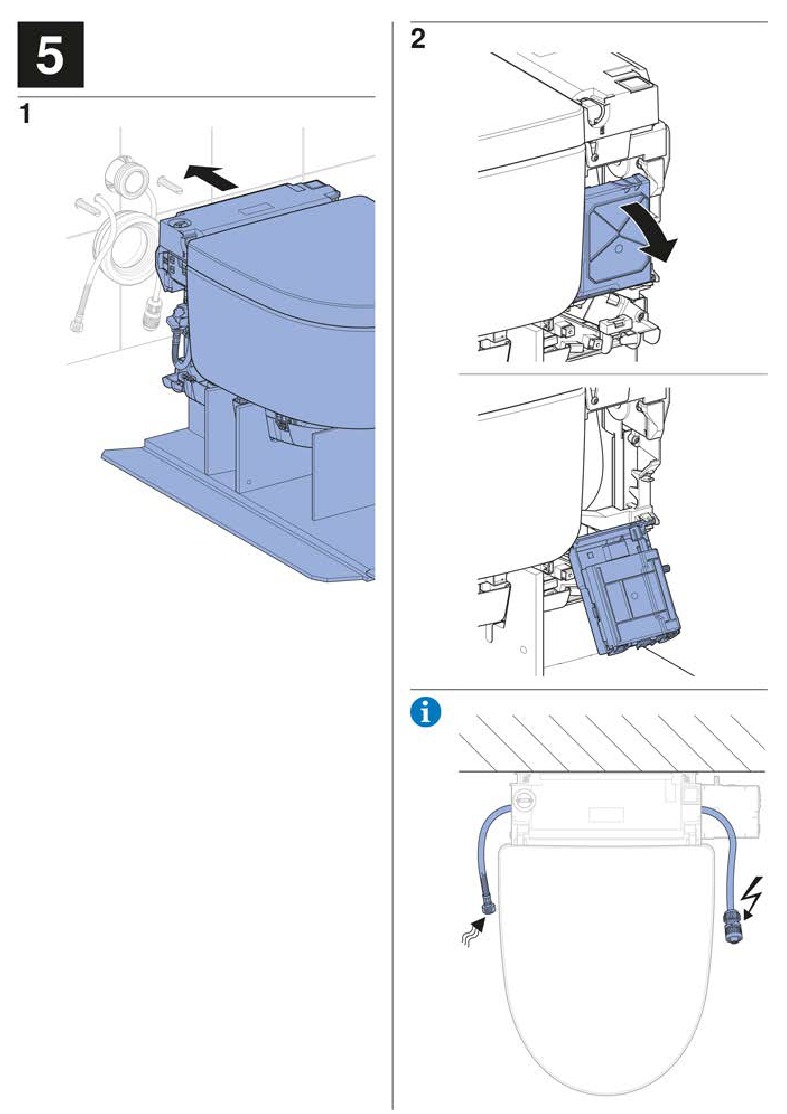

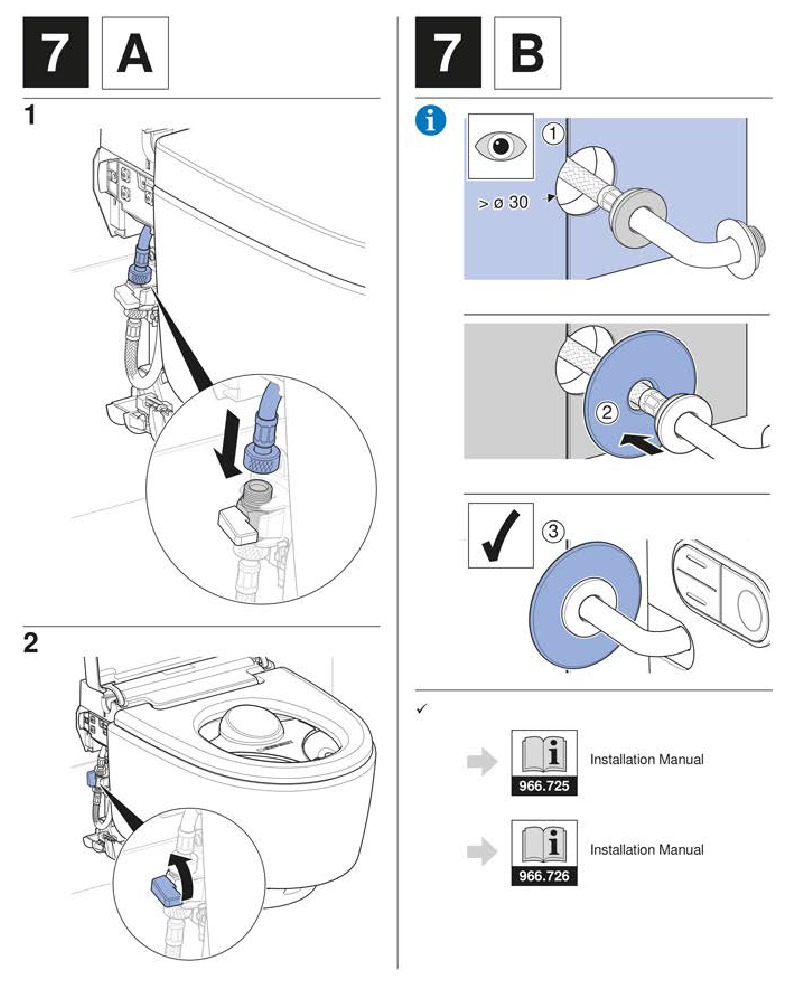

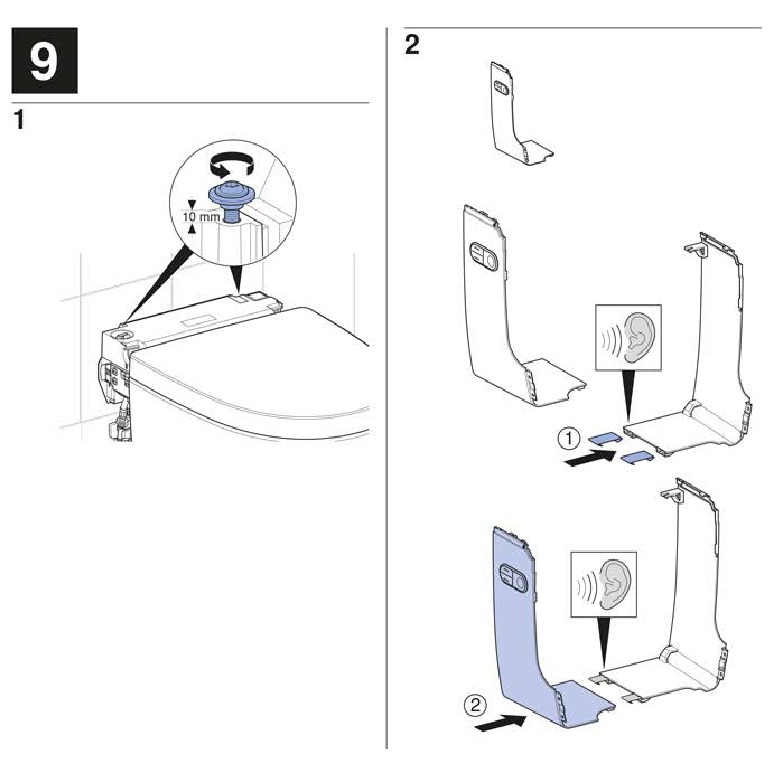

Installatie

Functietest

Het apparaat inschakelen
Vereiste

• De stekker zit in het stopcontact.
• Het apparaat is gemonteerd en aangesloten.
• De watertoevoer bij de kogelkraan is geopend,
• De zijdelingse designafdekkingen zijn gemonteerd-
• De onderste designafdekking is gemonteerd,
• De spatscherm is gemonteerd-
• De bovenste designafdekking is gemonteerd.
• Als de inferface module voor spoelbediening als optie is geïnstalleerd: Alle stekkers zijn aangesloten.

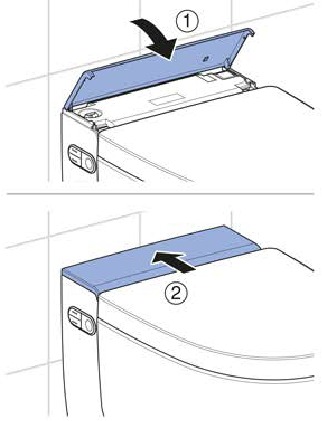

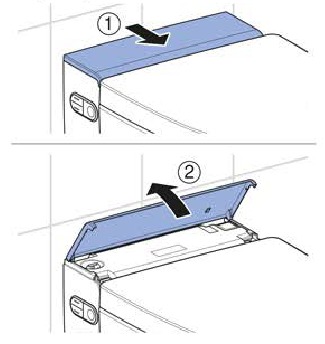

1. Til de designafdekking op,

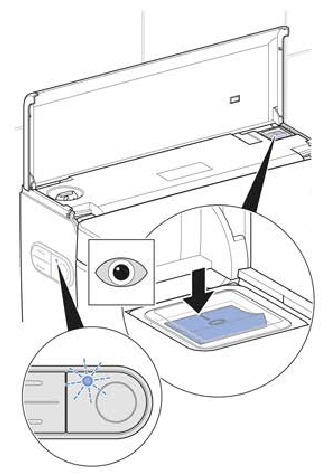

2. Schakel het apparaat in.


• Comfortmodel: Het apparaat initialiseert na het inschakelen. De status-led op het zijdelingse bedieningspaneel knippert blauw. Na ongeveer 2 minuten opwarmtijd is de boiler klaar voor gebruik.
• Klassiek model: Het apparaat initialiseert na het inschakelen.

3. Sluit de designafdekking.


Resultaat

• De led op het zijdelingse bedieningspaneel licht blauw op.
• Het apparaat is klaar voor gebruik.

Als de status-led rood knippert:

• Test of de watertoevoer tot stand is gebracht. Open de kogelkraan.
• Reset de boiler. -+ Zie "De boiler resetten"
• schakel het apparaat uit, wacht 30 seconden en schakel het apparaat vervolgens weer in. Als de status-led na het nemen van deze maatregelen rood blijft knipperen, neem dan contact op met de klantenservice.

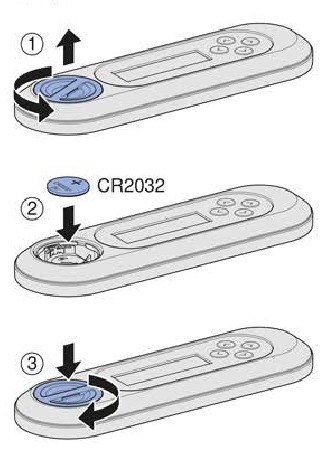

De afstandsbediening in gebruik nemen

Als er meerdere apparaten van hetzelfde type in de directe omgeving zijn geïnstalleerd (bijv. in hotels), moet de afstandsbediening worden toegewezen.
Zie "De afstandsbediening opnieuw toewijzen".

Vereiste

• De functietest van het apparaat is succesvol uitgevoerd.
• Open het batterijvak en plaats de batterij.


Resultaat

• Het display toont 10 seconden lang [Pairing Ok].
  Als het bericht [Pairing Ok] niet verschijnt, wijs dan de afstandsbediening opnieuw toe- Zie "De afstandsbediening opnieuw toewijzen".

De afstandsbediening opnieuw toewijzen

Het apparaat kan alleen worden bediend met één toegewezen afstandsbediening.

• Houd de knop op de afstandsbediening en de bekerknop op het zijdelingse bedieningspaneel tegelijkertijd ongeveer 30 seconden ingedrukt totdat [Pairing Ok] op het display verschijnt.


Resultaat

• De douche-wc kan worden bediend met de afstandsbediening-

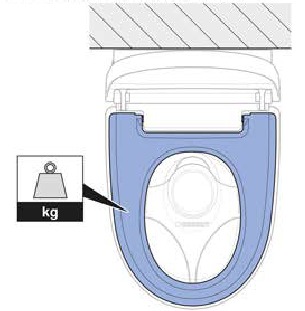

De automatische spoelbediening testen

De volgende test mag alleen worden uitgevoerd als het apparaat is uitgerust met de optionele interface module voor spoelbediening (art. nr. 147.039.00.1).

Vereiste

• De automatische spoelbediening is volledig geïnstalleerd.
• De automatische spoelbediening is ingeschakeld in het hoofdmenu [Basisinstellingen].
• Alle stekkerverbindingen zijn correct aangesloten.

• Breng gedurende meer dan 10 seconden een belasting aan op de wc-bril. Verwijder vervolgens de belasting.


Resultaat

• Na ongeveer 5 seconden wordt een spoeling geactiveerd.

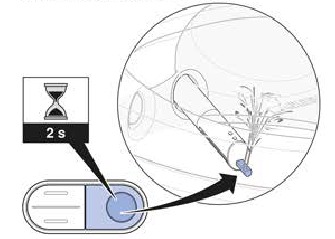

De sproeifuncties testen

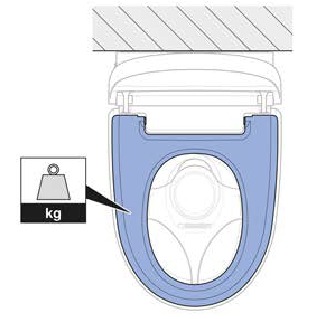

Voor de volgende teststappen moet er gewicht op de wc-bril worden aangebracht om een gebruiker te simuleren. De led op het zijdelingse bedieningspaneel licht hierbij blauw op.

1. Test de anale douchefunctie.


• Het apparaat voert een sproeikopreiniging uit.
• De sproeiarm komt naar buiten.
• De anale douche begint met beide sproeikopopeningen actief.
• Na het voltooien van de douchecyclus trekt de sproeiarm zich terug.
• Het apparaat voert een sproeikopreiniging uit,

Na een volledige douchecyclus heeft het apparaat ongeveer 2 minuten nodig om de boiler weer op douchewatertemperatuur te brengen. Gedurende deze tijd is er alleen warm water beschikbaar via de achterste sproeikop,

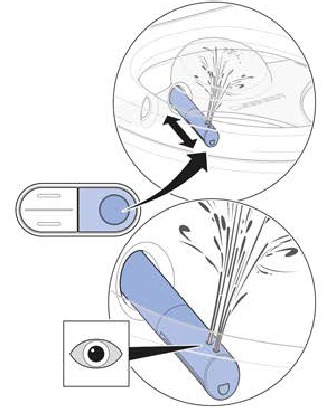

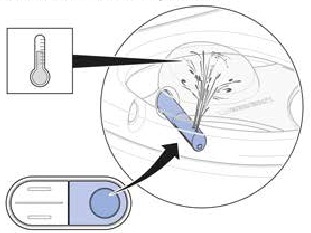

2. Test de temperatuur van het douchewater.


• Het douchewater wordt merkbaar verwarmd gedurende de gehele douchecyclus.

3. Test de instelbaarheid van de sproei-intensiteit.


• Tijdens een douchecyclus kan de sproei-intensiteit worden gewijzigd,

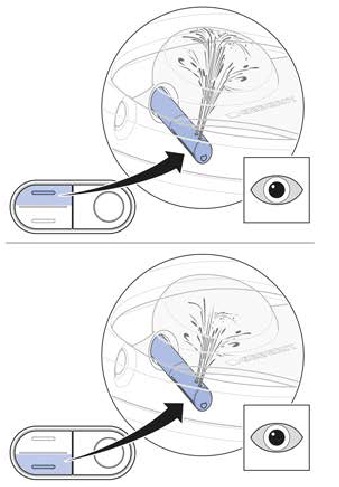

4. Test de Lady douchefunctie.


• De Lady douchesproeikop komt naar buiten.
• De Lady douchefunctie start.
• Alle sproeikopopeningen zijn actief.

De afstandsbediening testen

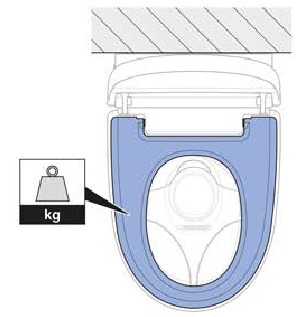

Voor de volgende teststappen moet er gewicht op de toiletzitting worden aangebracht om een gebruiker te simuleren. De led op het zijbedieningspaneel licht hierbij blauw op.

Vereiste

• De afstandsbediening is gekoppeld aan het apparaat.
• Het spatscherm is geïnstalleerd.

1. Test de <Shower> (Douche)-knop voor de anale douche.


• Het apparaat voert een douchecyclus uit. Door nogmaals op de -knop te drukken, wordt de douchecyclus onderbroken.

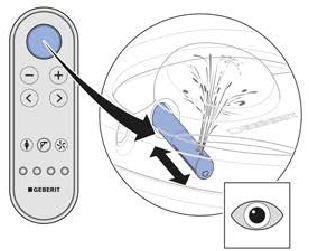

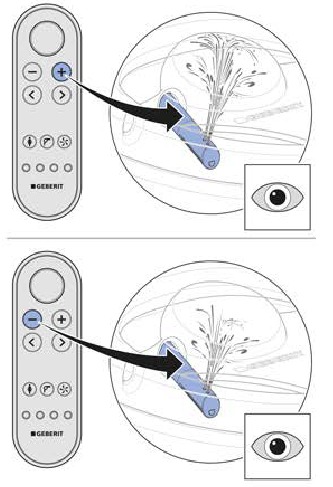

2. Test de - en -knoppen.


• Tijdens een douchecyclus kan de sproeisterkte worden gewijzigd.

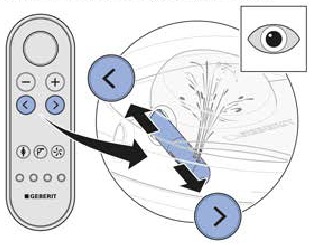

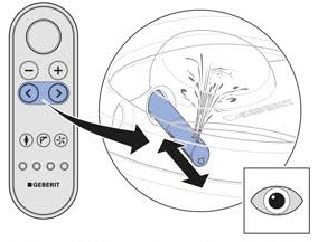

3. Test de - en -pijltoetsen.


• Tijdens een douchecyclus kan de positie van de sproeiarm worden gewijzigd.

4. Test de knopcombinatie voor het inschakelen van de oscillerende straal.


• De oscillerende beweging kan worden in- en uitgeschakeld door tegelijkertijd op de - en -pijltoetsen te drukken.

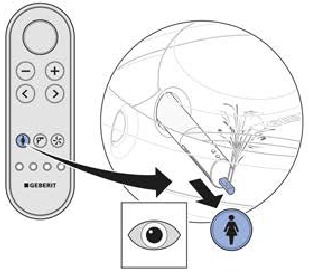

5. Test de knop <Lady shower» (Damesdouche).


• Het apparaat voert een douchecyclus uit. Door nogmaals op de knop <Lady showers te drukken, wordt de douchecycler onderbroken.

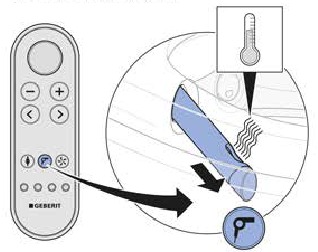

6. Test de knop <Dryer> (Föhn).


• De föhnarm komt naar buiten. Het drogen met warme lucht begint.

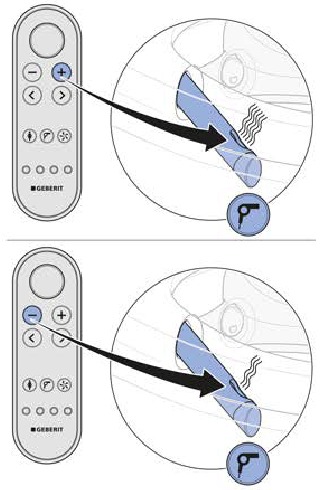

7. Test de - en -knoppen.

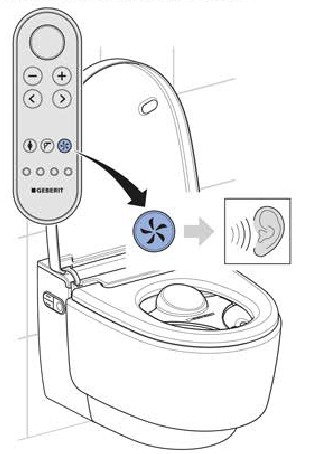

8. Test de knop Odour extraction> (Geurafzuiging).


• U hoort de geurafzuigingseenheid starten.

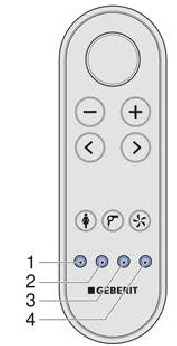

9. Test de knop <User profile> (Gebruikersprofiel) 1—4. Voer de tests als volgt uit: start de doucheprocedure. Pas de positie van de sproeiarm aan. Druk op de knop voor het gebruikersprofiel.


• De sproeiarm beweegt terug naar de fabrieksinstelling.
• Aan alle knoppen is een gebruikersprofiel toegewezen.

De boiler resetten

Als de opslag- of transporttemperatuur hoger is dan 45 °C, wordt de thermische beveiliging geactiveerd.

Vereiste

• De statusled op het zijbedieningspaneel knippert rood.

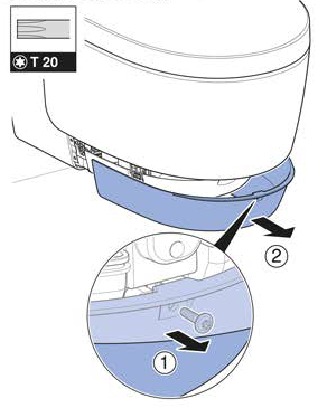

1. Verwijder de voorbekleding.

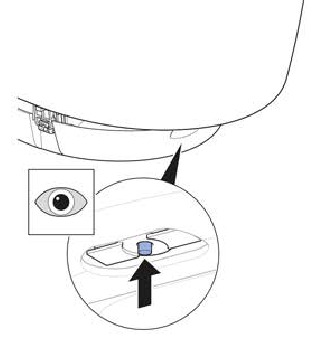

2. Reset de thermische beveiliging van de boiler.

3. Activeer de doucheprocedure.


• Het apparaat wordt geïnitialiseerd na het inschakelen. De statusled op het zijbedieningspaneel knippert blauw.

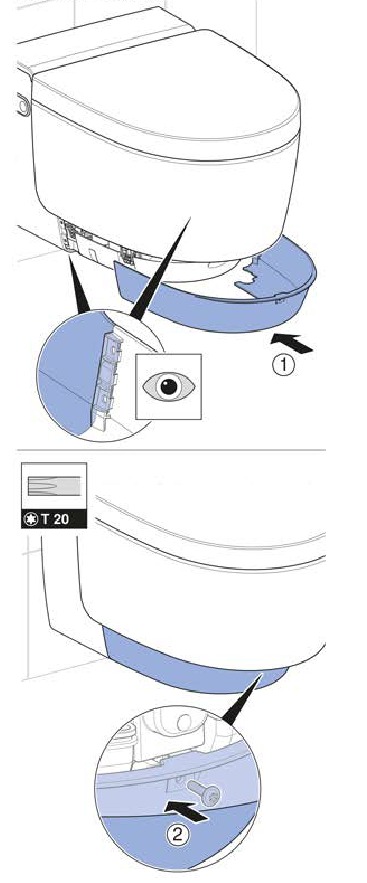

4. Monteer de voorbekleding.


Als de statusled rood knippert:

• Schakel het apparaat uit, wacht 30 seconden en schakel het apparaat vervolgens weer in.

Als de statusled rood blijft knipperen na het nemen van deze maatregelen, neem dan contact op met de klantenservice.

Extra functies van het Comfort-model testen

Vereiste

• Wanneer het detectiebereik wordt betreden: Het oriëntatielicht schakelt in.

1. Test de functie voor het optillen van het deksel op een stabiele en geluidsarme beweging.

• Wanneer het detectiebereik wordt betreden: Het toiletdeksel gaat open.
• Wanneer het detectiebereik wordt verlaten: Het toiletdeksel sluit na 2 minuten als er gedurende deze tijd geen gebruikers worden gedetecteerd.

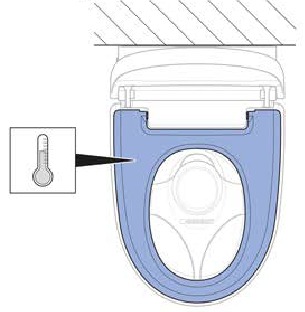

2. Test de verwarmingsfunctie van de toiletzitting.


• De toiletzitting wordt merkbaar warm bij aanraking.

3. Test de status van de boiler op het zijbedieningspaneel.


• De led licht op wanneer u het detectiebereik betreedt.
• De led schakelt uit wanneer u het detectiebereik verlaat.

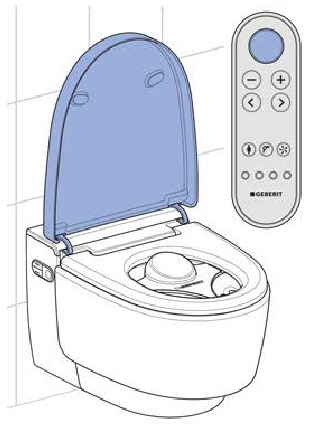

De functie voor het optillen van het deksel van de afstandsbediening testen

De deksellifter kan worden geactiveerd met de knop <Shower> (Douche).

• Druk op de -knop om de deksellifter te activeren.


Resultaat

• Het toiletdeksel gaat volledig open. Door nogmaals op de -knop te drukken, sluit het toiletdeksel weer.

Basisinstellingen aanpassen aan de wensen van de klant

Comfort-model
De basisinstellingen van het apparaat worden ingesteld vanaf de achterkant van de afstandsbediening.
De volgende stappen worden in verkorte vorm weergegeven. Zie de gebruikershandleiding voor een overzicht van het volledige menu.

Vereiste

• De functietest van het apparaat is succesvol uitgevoerd.
• De functietest van de afstandsbediening is succesvol uitgevoerd.

1. Start het hoofdmenu [Basic settings] (Basisinstellingen) via de -pijltoets.

   Selecteer submenu's met de - en <down> (omlaag)-pijltoetsen. Configureer instellingen met de - en -pijltoetsen.

2. Start het menu (Select language] (Taal selecteren). Stel de menutaal in.

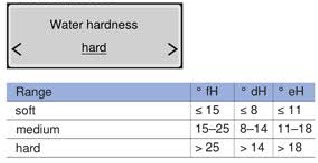

3. Start het menu [Water hardness] (Waterhardheid). Stel de hardheidswaarde in overeenstemming met de lokale waterhardheid.

   Stel in op [hard] (hard) als u de lokale waterhardheid niet kent.

4. Start het menu [System flush] (Systeemspoeling). Configureer het inschakelgedrag.


• [on] (aan) De systeemspoeling start zodra een gebruiker op het toilet wordt gedetecteerd.
• [off] (uit) De systeemspoeling start vóór de doucheprocedure zodra de knop wordt ingedrukt. De spoeltijd vóór de doucheprocedure is ca. 15 seconden.

5. Start het menu (Orient. light colourl (Kleur oriëntatielicht). Stel de kleur in.

   Als Geberit Monolith Plus is geïnstalleerd, selecteer dan dezelfde kleur.

6. Start het menu [Orient light bright.] (Helderheid oriëntatielicht). Stel de helderheid in.

7. Start het menu [Orientation light] (Oriëntatielicht). Configureer het inschakelgedrag.

8. Start het menu IWC lid detect. rangel (Detectiebereik toiletdeksel). Stel het sensorbereik in.


• Detecteert de gebruiker betrouwbaar.
  De sensor moet zo worden geconfigureerd dat het toiletdeksel niet onbedoeld omhoog komt.

9. Start het menu [Basic settings] (Basisinstellingen).


Resultaat

• De instellingen zijn opgeslagen.
• Het apparaat is correct geïnstalleerd.

Klassiek model

De basisinstellingen van het apparaat worden ingesteld vanaf de achterkant 01 de afstandsbediening.
De volgende stappen worden in verkorte vorm weergegeven. Zie de gebruikershandleiding voor een overzicht van het complete menu.

Voorwaarde

• De functietest van het apparaat is met succes uitgevoerd.
• De test van de afstandsbediening is met succes uitgevoerd.

1. Start [Basic settings) (Basisinstellingen) hoofdmenu via de <left>/<right> pijltjestoets

   Selecteer submenu's met de en pijltjestoetsen. Configureer instellingen met de en pijltjestoetsen_

2. Start het menu [Select language] (Taal selecteren). Stel de menutaal in

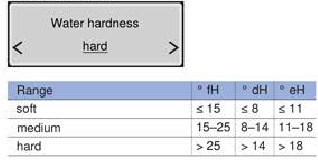

3. Start het menu (Water hardness] (Waterhardheid). Stel de hardheidswaarde in overeenstemming met de plaatselijke waterhardheid.

   Zet op [hard] (hard) als u de plaatselijke waterhardheid niet kent.

4. Start het menu Basic settin s) (Basisinstellingen).


Resultaat

• De instellingen zijn opgeslagen.
• Het apparaat is correct geïnstalleerd.

Inbedrijfstelling

Het apparaat in gebruik nemen
Voorwaarde

• De functietest met behulp van het laterale bedieningspaneel is met succes uitgevoerd.
• De functietest van de afstandsbediening is met succes uitgevoerd.
• Het apparaat is correct geïnstalleerd.

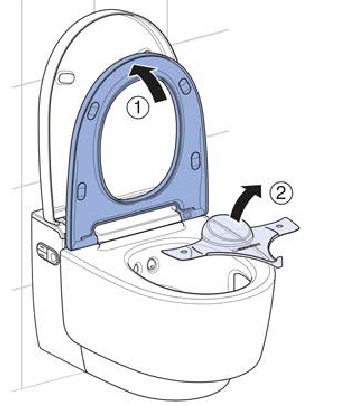

1. Verwijder het spatscherm.


2. Reinig het apparaat,
3. Sluit de wc-bril en het wc-deksel,

Resultaat

• Het apparaat is klaar voor gebruik en kan aan de klant worden overgedragen

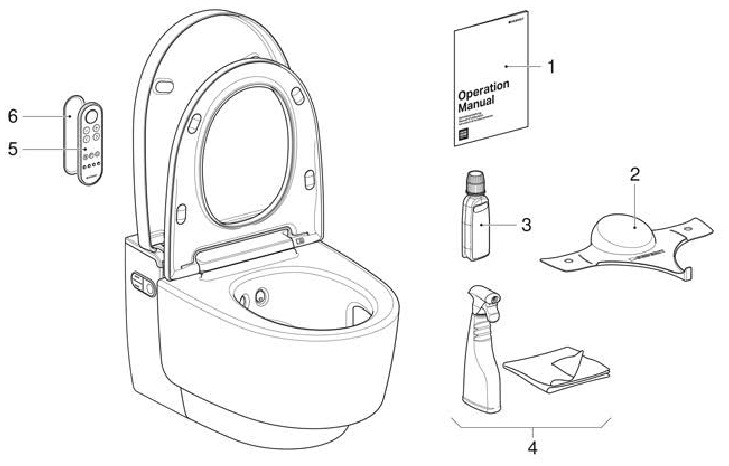

Het apparaat overdragen

1. gebruikershandleiding
2. Geberit AquaClean-spatscherm
3. Geberit AquaClean-ontkalkingsmiddel
4. Geberit AquaClean-reinigingsset
5. Afstandsbediening
6. Wandhouder voor afstandsbediening

Voorwaarde

• De eerste inbedrijfstelling is met succes uitgevoerd.
• Alle componenten zijn bruikbaar en onbeschadigd.

1. Bevestig een tweede sticker met het serienummer op de laatste pagina van de gebruikershandleiding, zodat deze beschikbaar is voor later gebruik.
2. Instrueer de klant met betrekking tot de bediening en reiniging, zoals aangegeven in de gebruikershandleiding.
   Geef informatie over de jaarlijkse ontkalkingscyclus. Raadpleeg de gebruikershandleiding voor gedetailleerde informatie over bediening en reiniging.

3. Overhandig de volledige documentatie voor de eindgebruiker en de leveringsomvang,
4. Vul de garantiekaart samen met de klant in, bevestig de sticker met het serienummer en stuur deze naar Geberit.

Elektrische schok
Onjuiste installatie kan leiden tot de dood of ernstig letsel.

• Het apparaat mag alleen worden gebruikt op stopcontacten of vaste aansluitingen met beschermende aarding.
