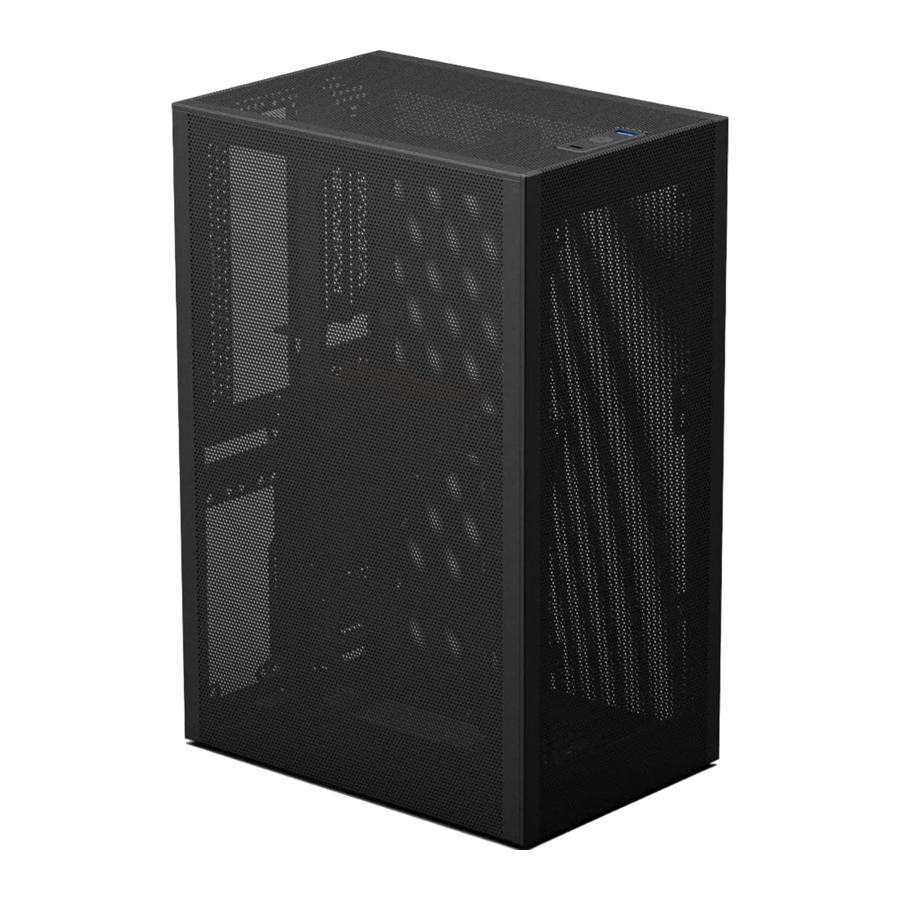

Inleiding

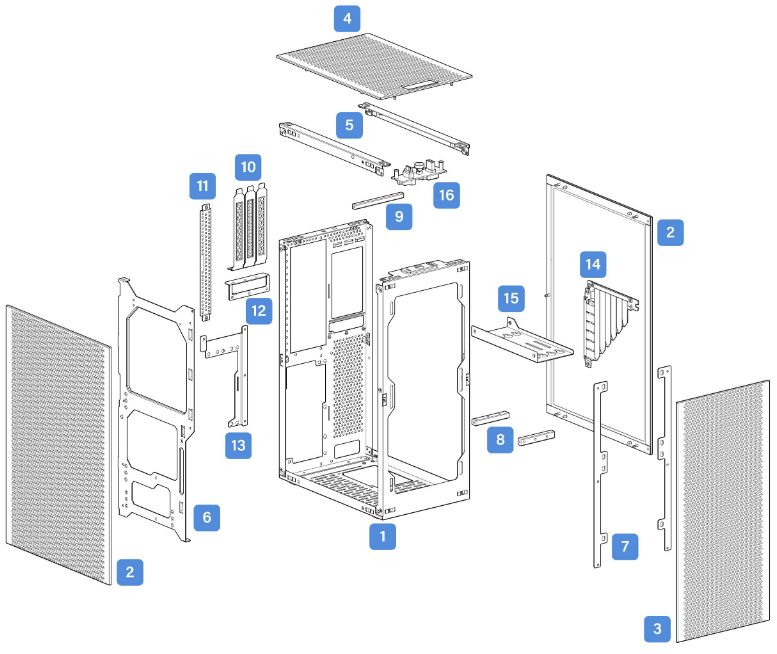

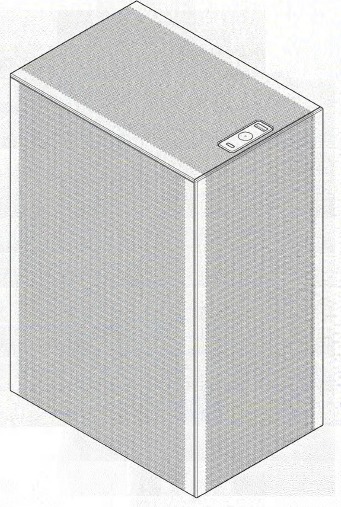

Overzicht van de behuizing
| Form factor | Mini ITX |
| Inhoud behuizing | 14,67 liter |
| Afmetingen | 245 mm x 166,5 mm x 360 mm (L x B x H) |
| Grafische kaart | GPU van volledige lengte: Tot 336 mm lengte met 155 mm hoge Small Form Factor GPU: Tot 211 mm lengte (zonder radiator) |
| CPU-koeler | Tot 73 mm hoogte met 3 slots GPU; 53 mm hoogte met 4 slots GPU |
| Voeding | ATX (tot 170 mm lengte) / SFX-L / SFX |
| Opslag | Tot 3 x 2,5" SSD (met GPU van volledige lengte) Tot 2 x 3,5" HDD en 3 x 2,5" SSD of 7 x 2,5" SSD (met Small Form Factor GPU) |
| Uitbreidingsslots | GPU van volledige lengte: Tot 4 slots Small Form Factor GPU: Tot 3 slots |
| I/O aan de voorzijde | USB Type-C 3.1 Gen 2; USB 3.0; aan/uit-led |
| Ventilatoropties | 2 x 120 mm / 2 x 140 mm ventilatoren |
| Waterkoeling | 1 x 240 mm / 1 x 280 mm / 2 x 120 mm radiator |
| PCI-E-verlengkabel | 140 mm lengte; 90 graden hoekconnector |
- Chassis
- Zijpaneel
- Voorpaneel
- Bovenpaneel
- Bovenframe x2
- Moederbordtray
- 120 mm ventilatorbeugel
- GPU-montagesteun
- Afstandhouder
- PCl-sleufafdekking x3
- Moederbord I/O-afdekking
- PCl-beugel
- SFX PSU-beugel
- PCIe-verlengkabel
- Drive-beugel
- I/O aan de voorzijde

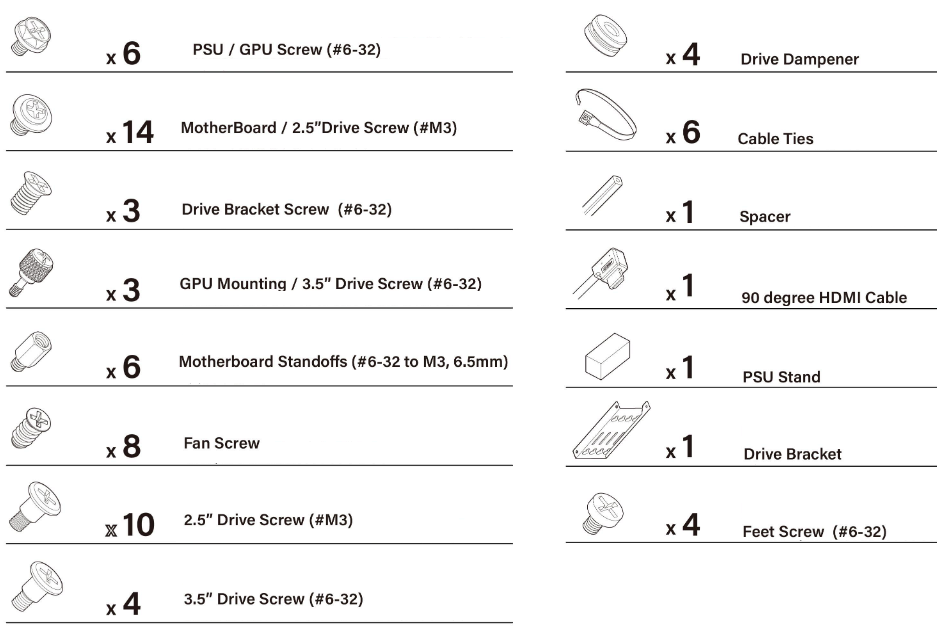

Inhoud accessoiredoos
Voorbeelden van behuizing bouwen

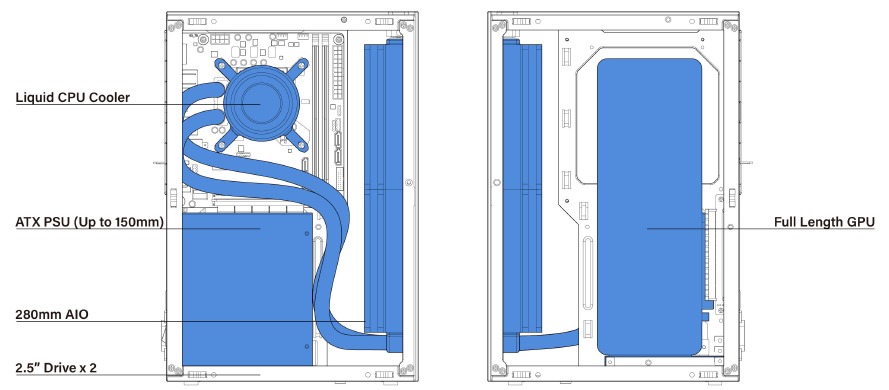

AIO-koeling met GPU van volledige lengte 280 mm
AIO GPU van volledige lengte (tot 336 mm)
ATX PSU (tot 150 mm)
2,5" drive x 2

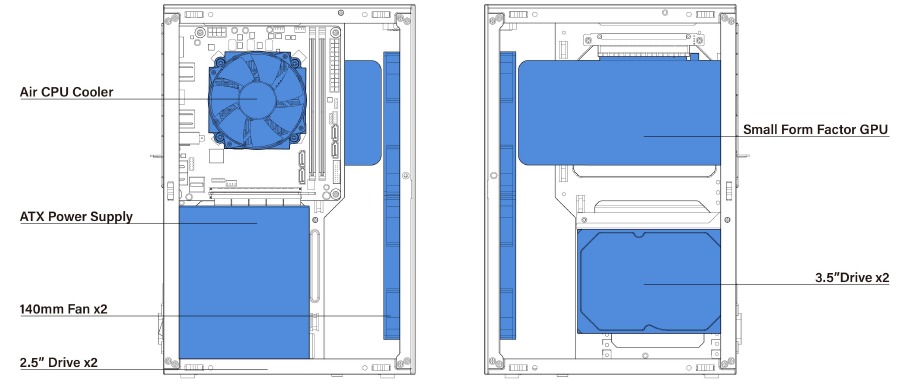

Luchtkoeling met 3,5" drives
Small Form Factor GPU
ATX PSU (tot 170 mm)
2,5" drive x 2 + 3,5" drive x 2
Ventilator 140 mm voorzijde x 2
Bouwgids

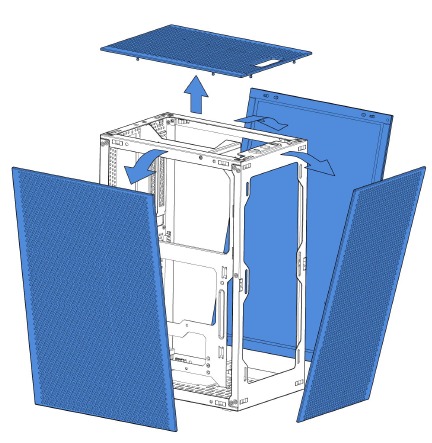

De panelen verwijderen

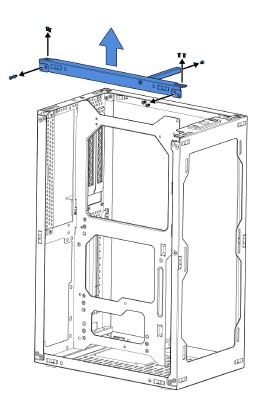

Het bovenframe verwijderen

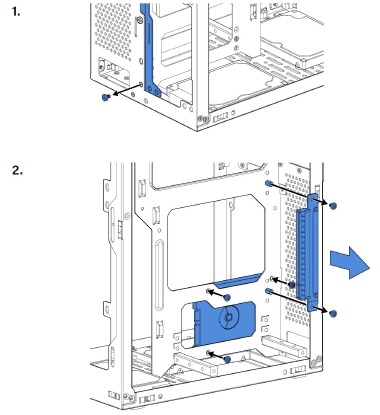

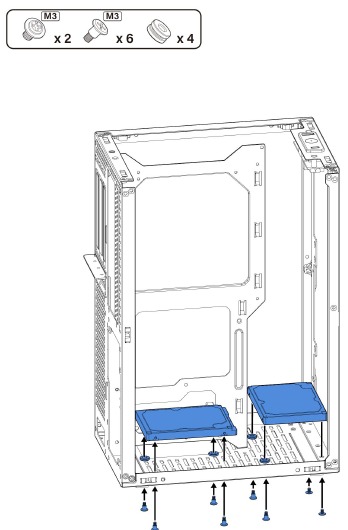

2,5" drives installeren
Ondersteunt nog een 2,5" drive met SFX PSU

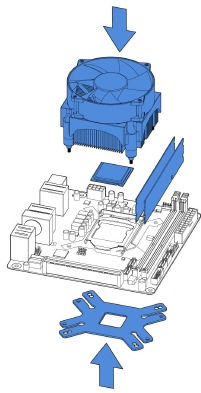

Het moederbord voorbereiden

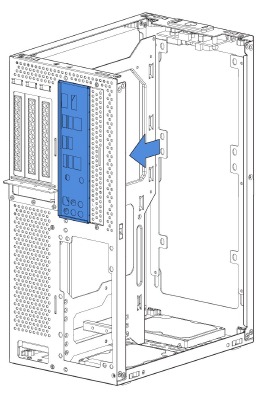

Het I/O-schild installeren

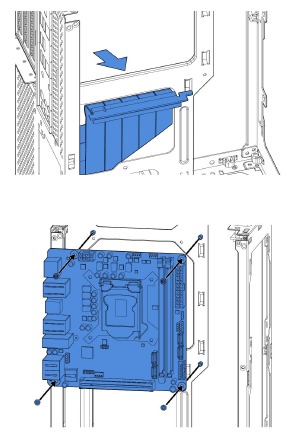

Het moederbord installeren
- Laat de PCIe-verlengkabel onder het moederbord liggen
![Het moederbord installeren - Stap 1]( "ssupd - Meshlicious - Het moederbord installeren - Stap 1")

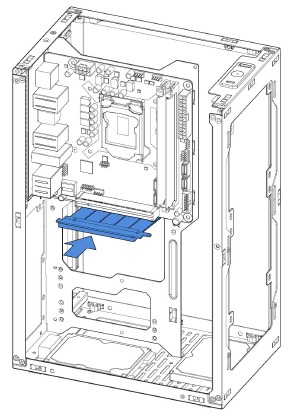

- Clip de PCIe-verlengkabel vast
![Het moederbord installeren - Stap 2]( "ssupd - Meshlicious - Het moederbord installeren - Stap 2")

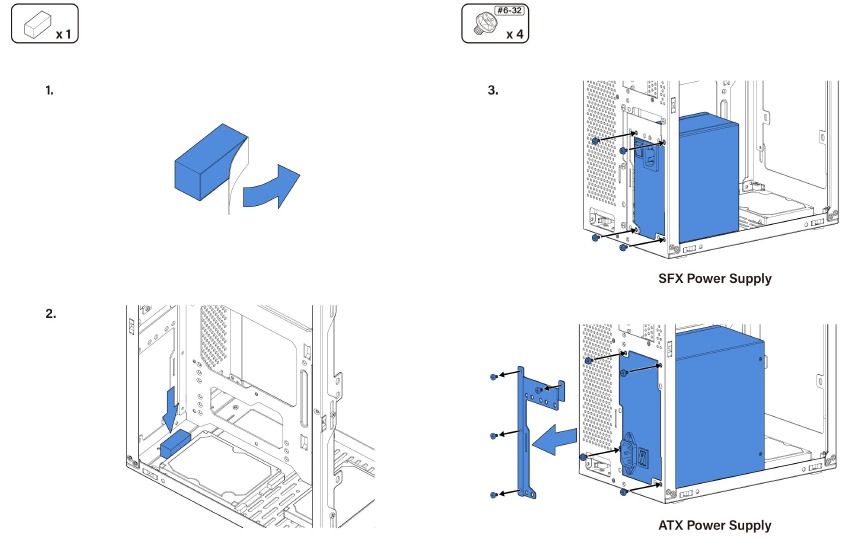

De voeding installeren

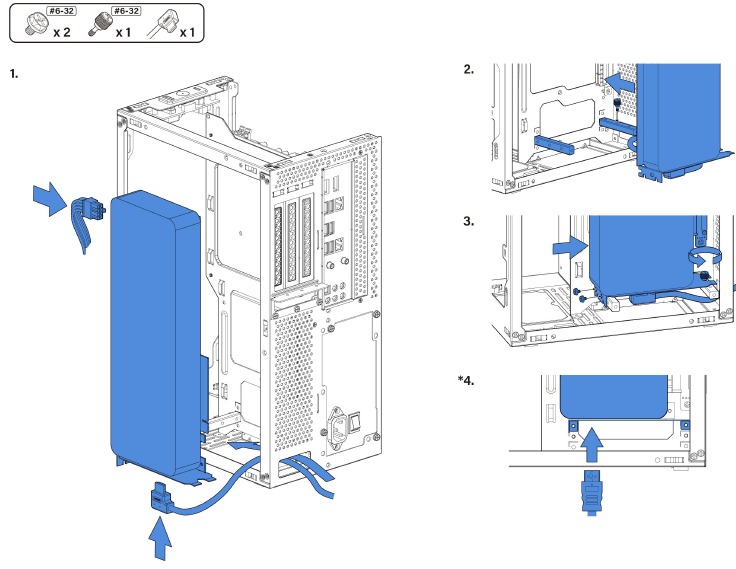

De grafische kaart installeren
Sluit de meest linkse poort van de kabel aan na de installatie van de GPU

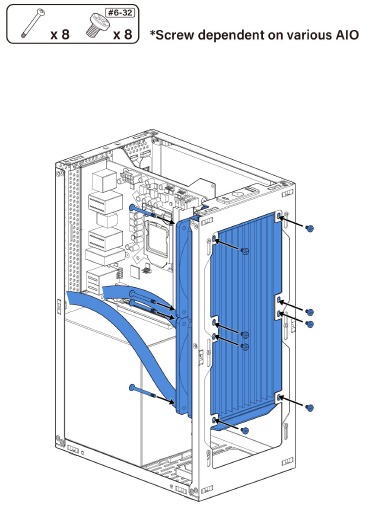

Radiator 240 mm voorzijde installeren

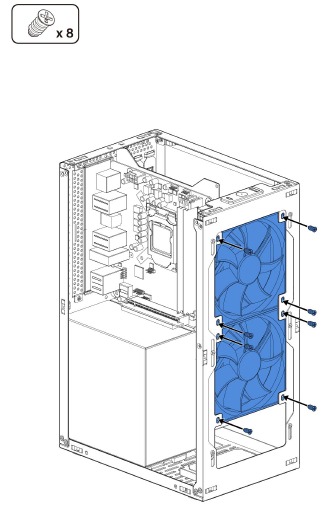

Ventilatoren 120 mm voorzijde installeren

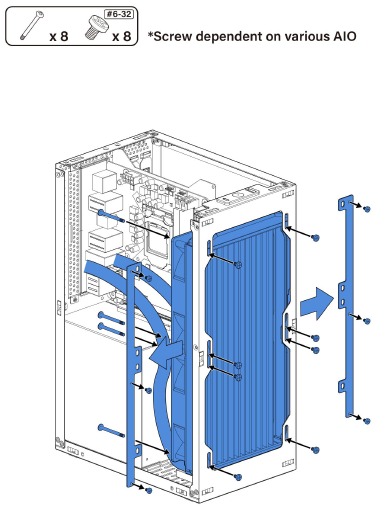

Radiator 280 mm voorzijde installeren

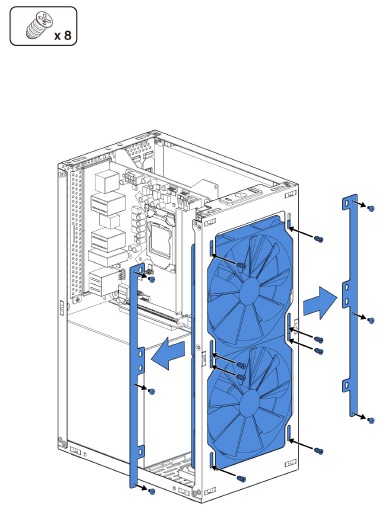

Ventilatoren 140 mm voorzijde installeren

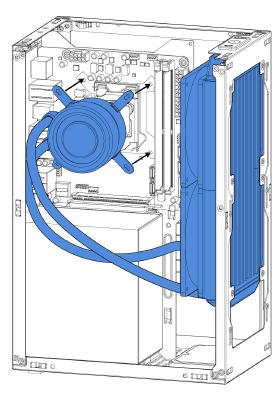

Het waterblok installeren

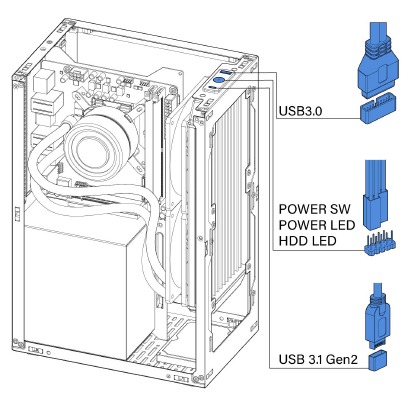

I/O-kabels aansluiten

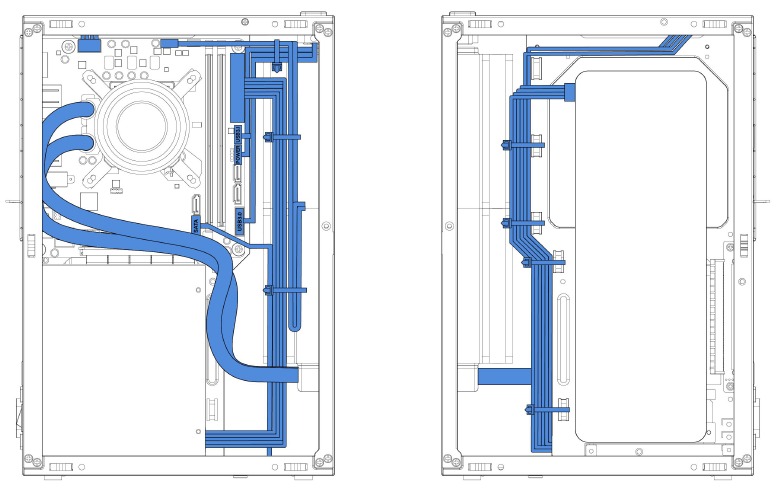

Tips voor kabelbeheer
Optionele stappen

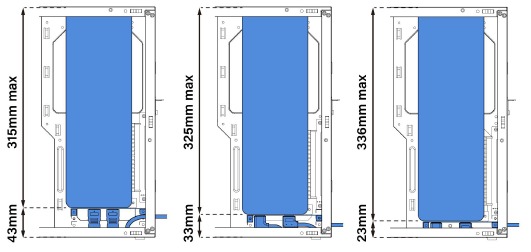

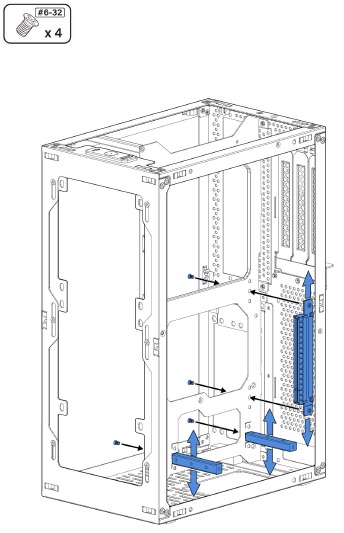

Instelbare lengte van de grafische kaart
Stel de GPU-montagesteun in op de lengte van de GPU en de ruimte van de connector
Ondersteuning van 20,5 mm breedte van de connector bij de meest linkse poort

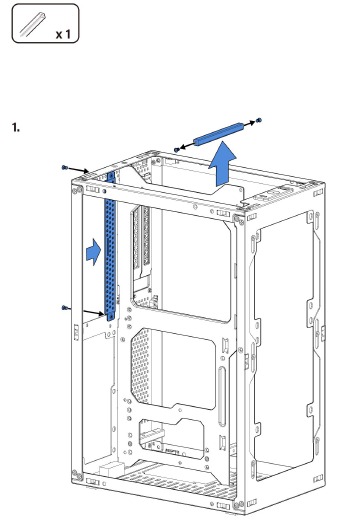

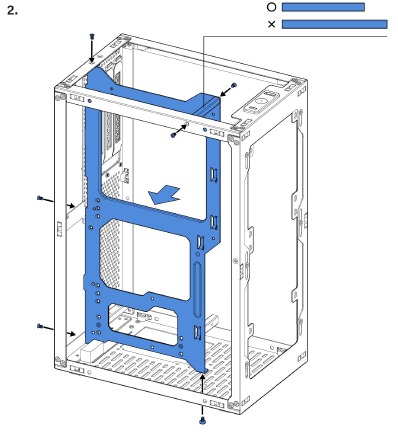

4 uitbreidingsslots voorbereiden
Vervang de afstandhouder door een korte

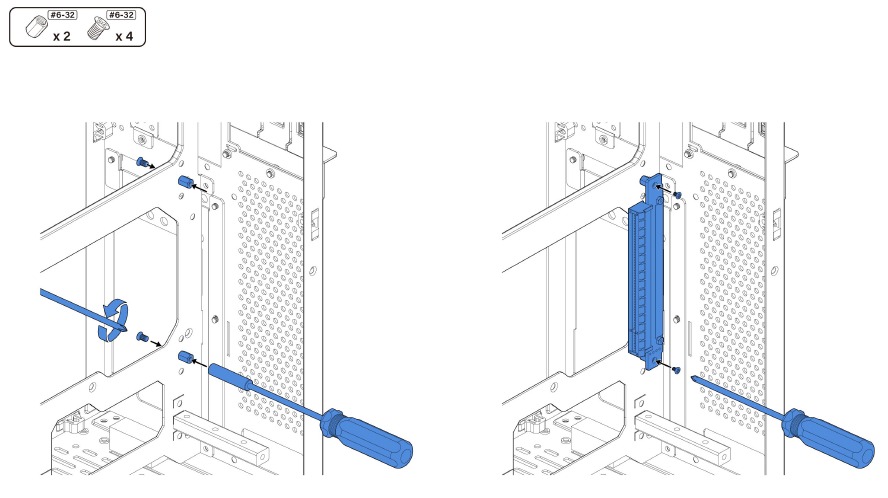

PCIe-verlengkabel installeren

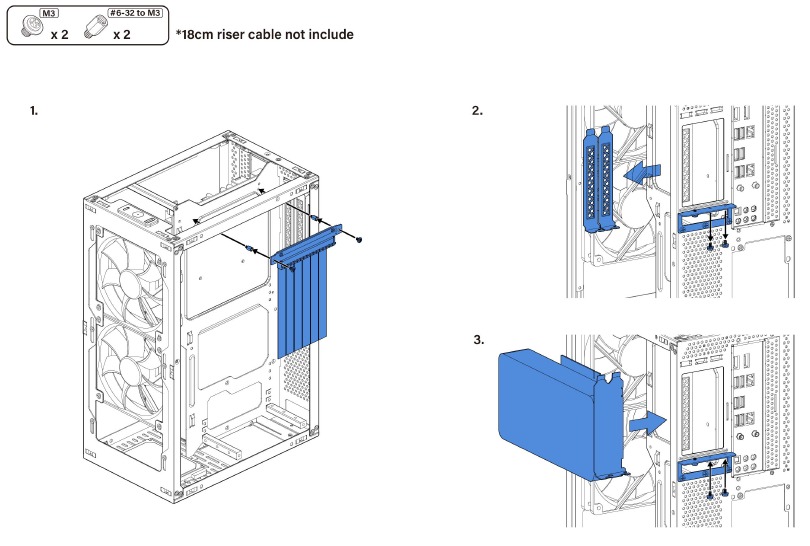

De Small Form Factor GPU installeren

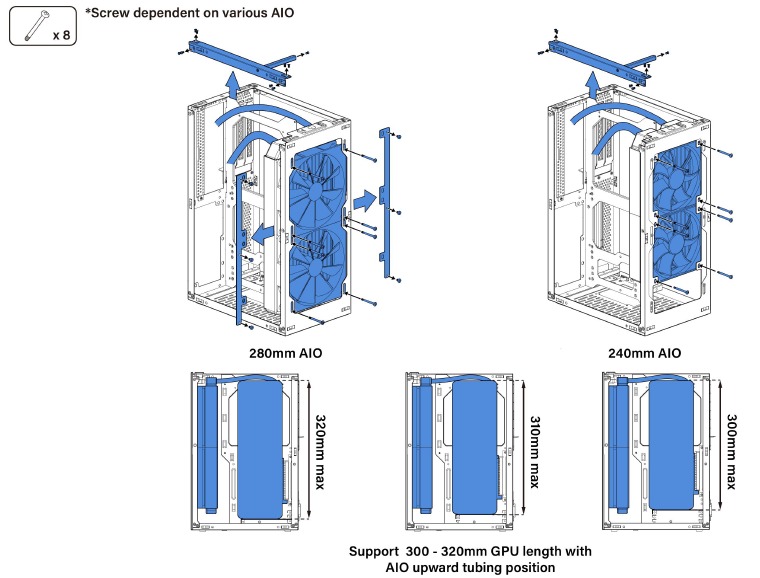

AIO-positie van de omhoog gerichte leidingen

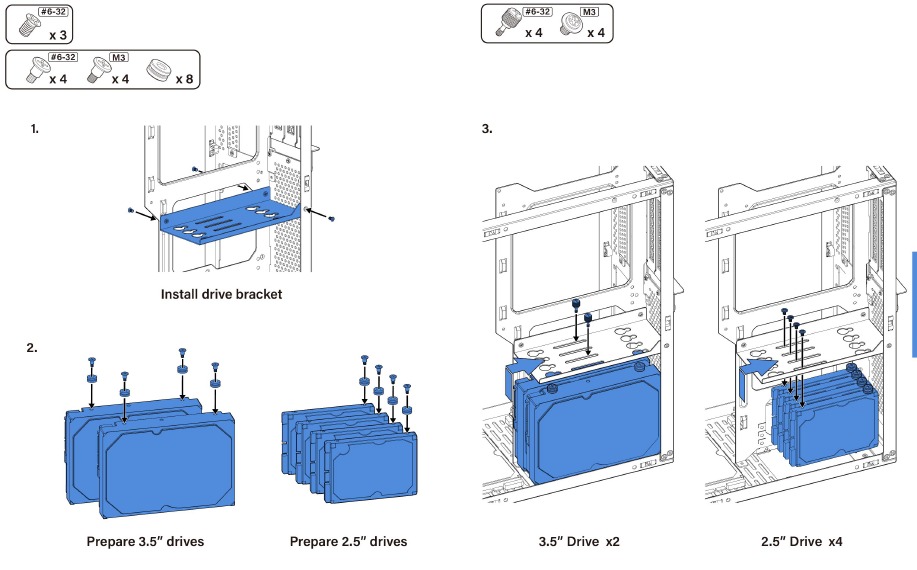

Drive-beugel en 2,5"/3,5"-drive installeren

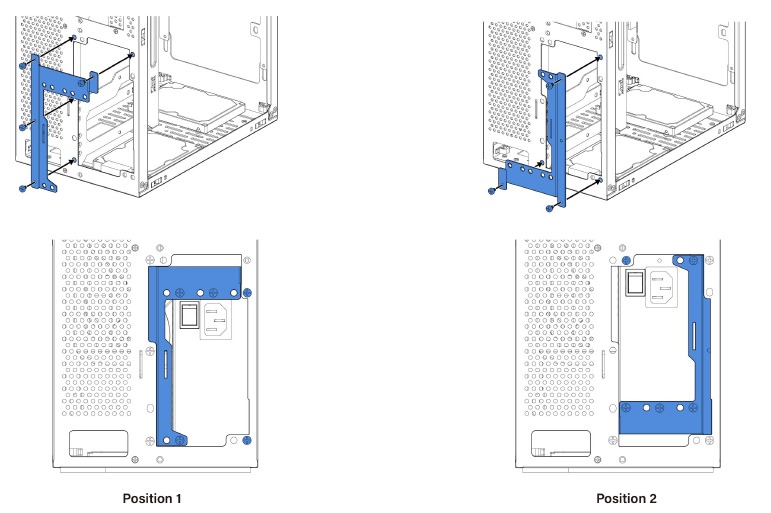

Instelbare SFX-voedingspositie
Aanvullende informatie

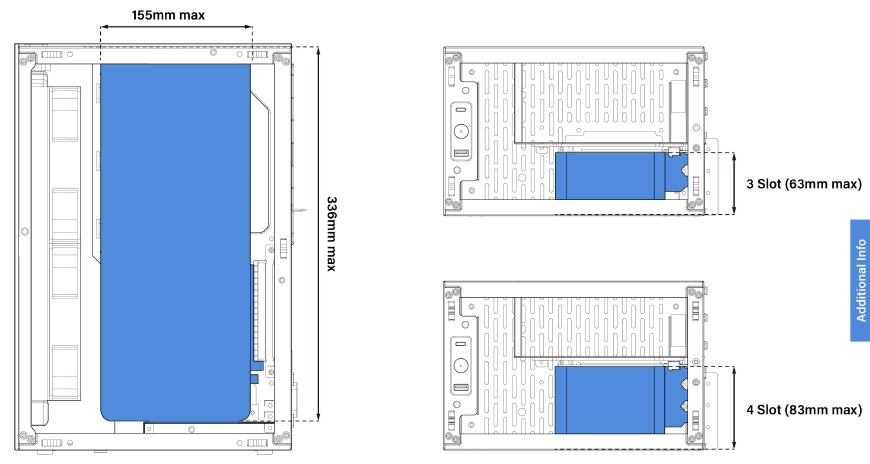

Beperkingen grafische kaart

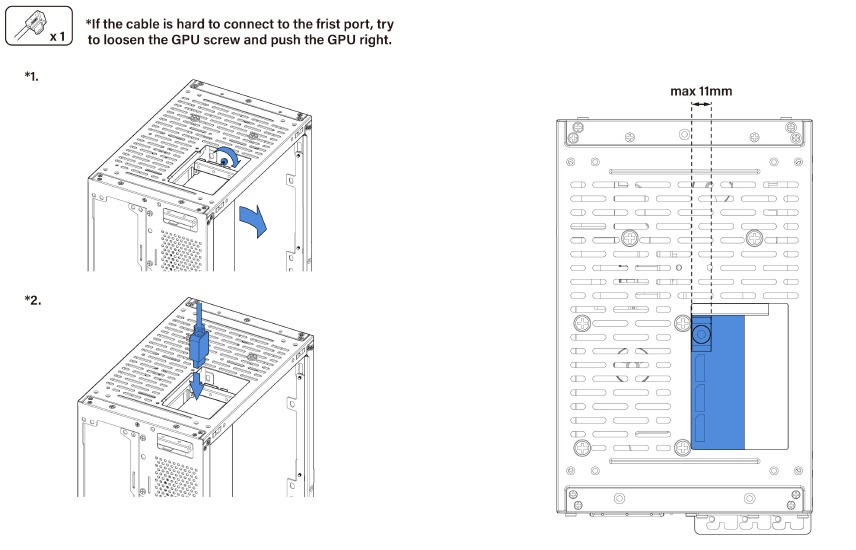

Kabels aansluiten bij grafische kaart met 4 slots

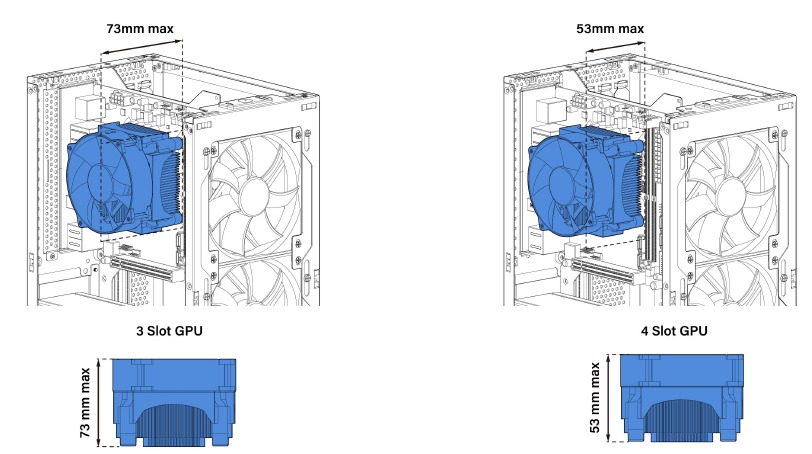

CPU-koelingsbeperkingen

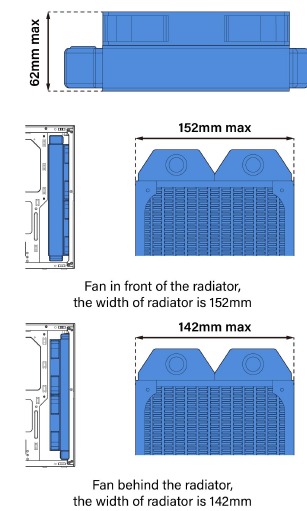

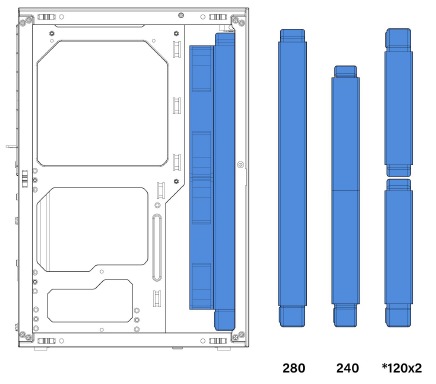

Waterkoelingsopties
*Website download 3D-print 120 mm ventilatorbeugel om twee 120 mm radiatoren te installeren

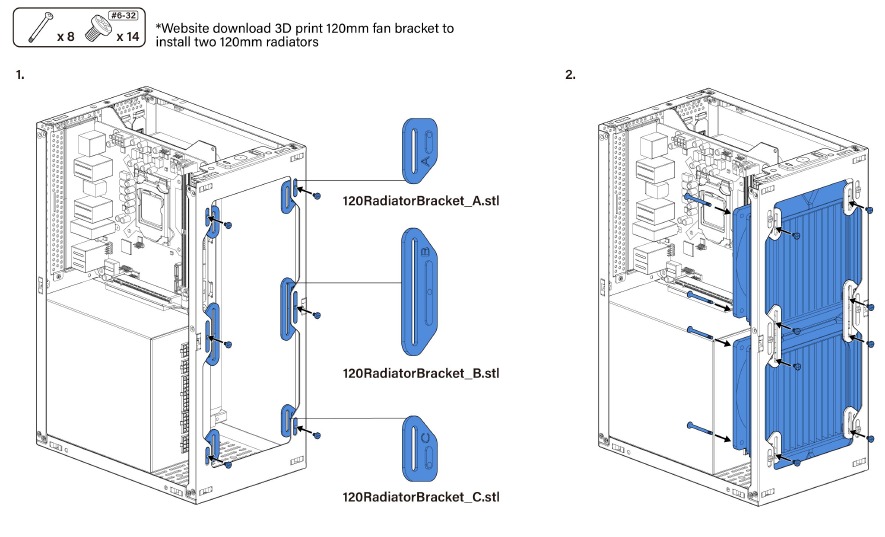

Twee radiatoren van 120 mm installeren

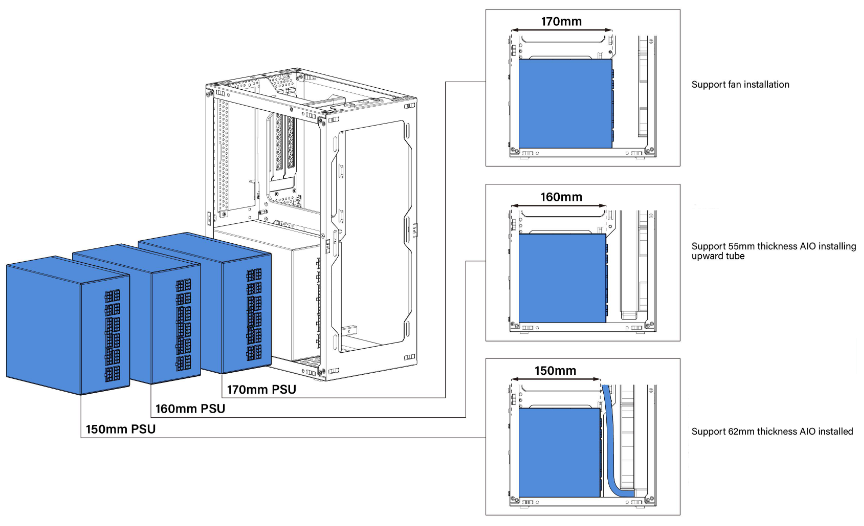

Beperkingen van de voeding
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download ssupd Meshlicious handleiding
