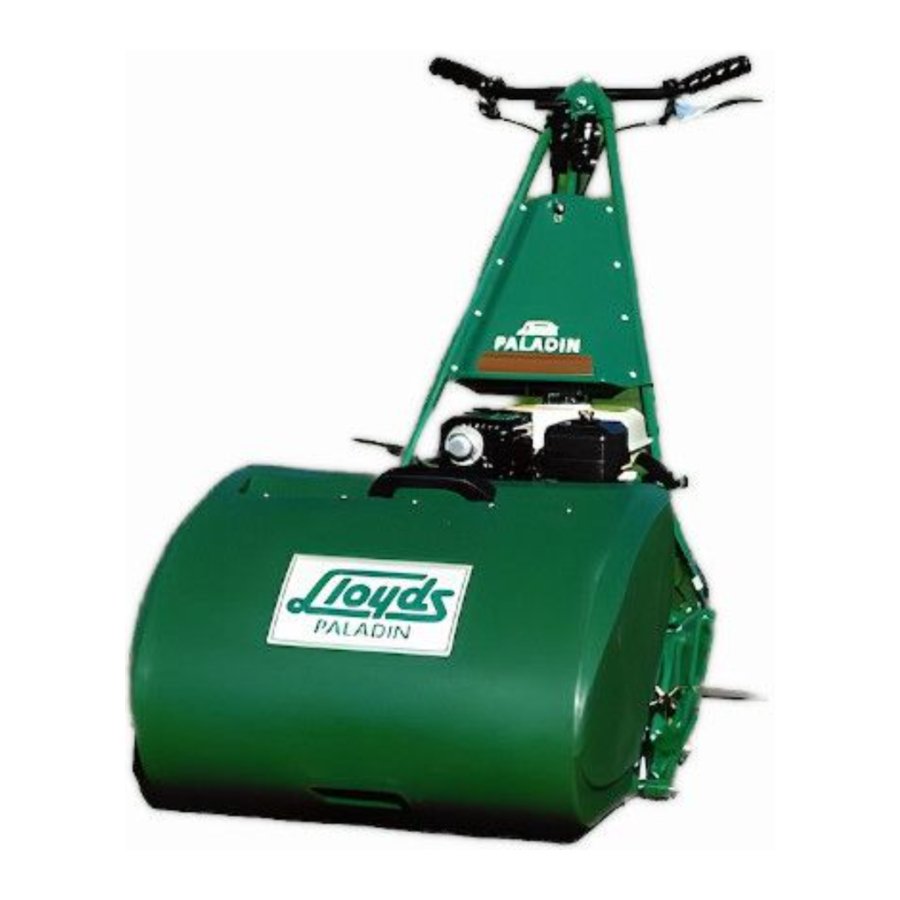

VOORWOORD

Deze instructies zijn zorgvuldig opgesteld, zodat u - nu de eigenaar van een Lloyds Paladin-maaier - de service en voldoening kunt krijgen waarvoor uw machine is ontworpen.
Lees deze handleiding zorgvuldig door voordat u werkzaamheden eraan of ermee probeert uit te voeren en houd hem altijd bij de hand als naslagwerk.
Als er vragen of problemen ontstaan met betrekking tot uw maaier die buiten het bestek van deze handleiding lijken te vallen, zullen de fabrikanten u altijd graag adviseren.
Onthoud altijd - gebruik alleen originele Lloyds-reserveonderdelen. Als er namaakonderdelen op de Paladin worden gemonteerd, lijken deze op dat moment misschien goedkoper, maar er kan geen garantie worden gegeven of verantwoordelijkheid worden aanvaard door de fabrikanten van de maaier voor enig resulterend prestatieverlies of machinefalen.
De Paladin-maaier is ontworpen en gebouwd voor het maaien van fijn gras op bowling greens, putting greens, cricketvelden, tennisbanen en fijne privégazons. Hij is niet bedoeld voor het maaien van lang of ruw gras.
Hoewel alles in het werk is gesteld om ervoor te zorgen dat de informatie in deze handleiding correct is, aanvaarden de auteurs geen aansprakelijkheid voor verlies, schade of letsel veroorzaakt door fouten in of weglatingen uit de verstrekte informatie.
Het is het beleid van Lloyds & Co. om voortdurend wijzigingen aan te brengen in specificaties en aanbevelingen en deze zullen zo snel mogelijk in de handleiding worden opgenomen.

Bedienings- en onderhoudsinstructies

NB - Alle verwijzingen naar linker- en rechterhand in deze handleiding worden bepaald vanuit de positie van de bediener achter het handvat.

STARTINSTRUCTIES
Controleer of er brandstof in de tank zit. Draai de contactsleutel, die in het midden van het handvat is gemonteerd, naar de "l"-stand ("Aan"). Zorg ervoor dat beide koppelingen zijn uitgeschakeld. Draai de brandstofkraan open en beweeg de chokehendel naar de gesloten stand. Trek aan het startkoord. Wanneer de motor loopt, opent u geleidelijk de choke.

Inlopen
De levensduur van de Paladin-maaier wordt verlengd als deze zorgvuldig wordt ingelopen. Laat de motor de eerste tien uur niet op vol gas draaien. Laat na deze periode de olie uit de koppelingskast en het motorcarter lopen terwijl de motor heet is en vervang deze door verse, schone olie van 10W-40 kwaliteit. Het is mogelijk dat er na een periode van 50 tot 100 uur een kleine aanpassing aan de cilinder- of trommelkoppeling nodig is als gevolg van inlopen. Symptomen van het inlopen van de koppeling zijn:

• Cilinder kan niet worden uitgeschakeld
• Cilinderaandrijving slipt
• Aandrijving naar trommel kan niet worden uitgeschakeld

De afstelling moet worden uitgevoerd zoals beschreven.

Bediening
Stel het motortoerental in op het vereiste bedieningsniveau. De gashendel bevindt zich aan de rechterkant van het handvat. De 'Sensogrip'-handgrepen fungeren als een Operator Presence Control (OPC). Met één of beide koppelingen ingeschakeld, kan een van beide handen van het handvat worden verwijderd en blijft de motor draaien. Als beide handen echter worden verwijderd, stopt de motor en stopt de machine. Om de maaier te gebruiken, plaatst u beide handen op de handgrepen, schakelt u eerst de cilinderkoppeling (RH-hendel) en vervolgens de trommelkoppeling (LH-hendel) in, de machine beweegt vooruit en maait. Om het gras op te vangen, schakelt u de trommelkoppeling en vervolgens de cilinderkoppeling uit om te voorkomen dat de motor regelmatig opnieuw moet worden gestart. Beide handen kunnen vervolgens van het handvat worden verwijderd en de motor blijft draaien. Schakel de contactsleutel uit aan het einde van het gebruik. Het is goed om de trommel- en cilinderkoppelingen los te maken (in te schakelen) wanneer de maaier niet in gebruik is om onnodige belasting van de bedieningskabels te voorkomen.

NB
De OPC is gemonteerd zodat deze machine voldoet aan de EEG-machinerichtlijn 89/392/EEG. Elke manipulatie met of uitschakeling van dit mechanisme kan de eigenaar of bediener van de machine blootstellen aan ernstige gevolgen als er een ongeval zou gebeuren.

SMERING

Motor
Niettegenstaande de aanbevelingen van de fabrikanten van de motor, moet u de olie in het motorcarter om de 50 bedrijfsuren verversen. De ervaring heeft geleerd dat de extra kosten van olie, vergeleken met die van minder frequente verversingen, ruimschoots worden gecompenseerd door de langere levensduur van dergelijke motoronderdelen zoals de cilinder, zuiger, big- en small-ends, krukas en hoofdlagers.
We kunnen het belang van frequente olieverversingen in kleine eencilindermotoren niet genoeg benadrukken. Zorg ervoor dat u het carter niet te vol doet.
De oliecapaciteit van de motor is 600cc (1,05 pint).

Koppelingskast
Controleer het oliepeil in de koppelingskast met de peilstok wanneer u de motorolie ververst en vul indien nodig bij. Vul de koppelingskast niet te vol. Het merkteken op de peilstok bevindt zich slechts 12 mm (Y2 inch) van het uiteinde. Gebruik dezelfde olie als voor het motorcarter. De oliecapaciteit van de koppelingskast is 284cc (0,5 pint). Ververs de olie in de koppelingskast om de 250 uur.

Smeernippels
Het is erg belangrijk dat de maaier regelmatig, eenmaal per week, wordt gesmeerd. We raden aan om een ​​vet op kalkbasis te gebruiken dat overeenkomt met NLGI nr. 2. De smeerpunten zijn tien in getal en zijn als volgt gepositioneerd: -

• Eén in elke trommelhelft om de trommelbussen te smeren. Deze bevinden zich aan de buitenste uiteinden van de trommelhelften, in een van de drie spaken. Draai de trommel totdat er een geschikte toegangspositie is gevonden. Het vet wordt via messing buizen naar de middenbussen geleid.
• Eén aan elk uiteinde van de voorste rol.
• Twee aan de zijkant van de linker zijplaat voor de lagers van de maaicilinder en de trommelas.
• Twee op de rechter zijplaat, één aan de voorkant en één aan de achterkant, voor de lagers van de maaicilinder en de trommelas.
• Eén op elke zijplaat voor de asbus van de voorste rolbeugel.

Ketting
Verwijder de kettingkast om de 250 bedrijfsuren en breng een paar druppels motorolie aan op de ketting. Controleer tegelijkertijd de ketting en de V-snaar op de juiste spanning.

Rolafsteller
Verwijder de handknop periodiek, verwijder eventueel vuil en doe wat anti-seize montagecompound in het getapte gat en op de schroefdraad van de Bl 55 afstelschroef.

Algemeen
Gebruik alleen aanbevolen smeermiddelen. Gebruik geen toevoegingen van welke aard dan ook.

MOTOR

Net als bij alle machines die worden aangedreven door verbrandingsmotoren, zal regelmatig onderhoud op basis van werkuren, in combinatie met redelijke zorg om de machine schoon en droog te houden, de langste levensduur en de grootste zuinigheid opleveren. Raadpleeg de afzonderlijk meegeleverde handleiding voor details over de motor die op uw machine is gemonteerd. Gebruik alleen schone loodvrije benzine volgens BS EN228. Gebruik in geen geval additieven, zoals smeermiddelen voor de bovenste cilinder, in de benzine. Deze additieven hebben desastreuze gevolgen voor kleine eencilinder viertaktmotoren.

Luchtfilter
Het luchtfilter dat op deze maaier is gemonteerd, heeft een dubbel spons- en papieren element dat dagelijks moet worden geïnspecteerd en minstens één keer per week moet worden verwijderd om te worden schoongemaakt, of vaker in stoffige omstandigheden.
Om schoon te maken, verwijdert u de schuim- en papierelementen uit de luchtfilterbehuizing. Was het schuimelement in een neutraal wasmiddel verdund met water, spoel af met water en droog met perslucht of door te wringen. Week in olie en wring stevig uit. Het papierelement moet lichtjes worden getikt om vuil te verwijderen of perslucht van binnenuit toe te passen. Als er veel vuil is, vervangt u het element.

MAAIGEDEELTE

Raak het maaimechanisme van de maaier nooit aan zonder eerst de bougiedop te verwijderen

Maaihoogte

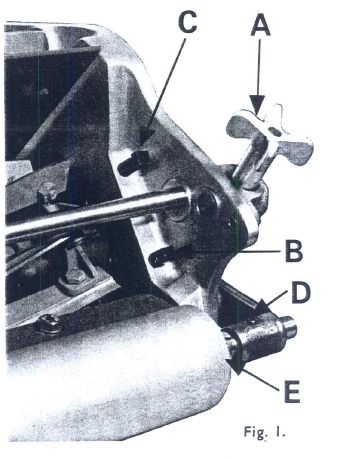

De maaihoogte wordt ingesteld met een enkele handmoer 'A' aan de linkerkant van de machine. Zie Fig. 1. Rotatie met de klok mee verhoogt de maaihoogte en vice versa.

Afstelling van het ondermes
Om het ondermes dichter bij de cilinderbladen te brengen, schakelt u eerst de motor uit en ontkoppelt u de maaicilinderkoppeling, draait u vervolgens de onderste afstelschroef 'B' aan elke kant een fractie van een slag los en draait u de bovenste schroef 'C' aan elke kant vast. Zie Fig. 1 Test op de juiste afstelling totdat het ondermes de maaicilinder over de hele lengte nauwelijks raakt. Draai de onderste schroeven weer vast. Stel het ondermes niet zo in dat het hard tegen het cilinderblad drukt.
Draai de bevestigingsbouten van de onderste balk niet los bij het afstellen van de positie van het ondermes. Verwijder periodiek de afstelschroeven, reinig ze, breng een beetje anti-seize montagecompound aan en plaats ze terug. Als de schroefdraad tekenen van slijtage vertoont, wordt vervanging aanbevolen.

ROLUITLIJNING

Om ervoor te zorgen dat de trommel en de voorste rol perfect vierkant zijn uitgelijnd met het maaimechanisme, kan de volgende afstelling worden gemaakt. Om deze afstelling uit te voeren, is een instelgereedschap vereist. Dit speciale gereedschap is op aanvraag verkrijgbaar bij Lloyds& Co.. Het onderdeelnummer is 197-138931. Om de afstelling uit te voeren, draait u de inbusbout 'D' los op zowel de linker- als de rechterrolbeugel. Zie Fig. 1. Gebruik een steeksleutel van 24 mm aan beide uiteinden van de rol en draai de moer 'E' heel langzaam. Hierdoor wordt de linkerkant van de rol, gezien van voren, omhoog of omlaag gebracht, doordat dat uiteinde van de as enigszins excentrisch is. Controleer met het instelgereedschap aan beide uiteinden tot het niveau is, en draai vervolgens de inbusbout 'D' op beide rolbeugels weer vast.

Maaicilinderlagers

Raak het maaimechanisme van de maaier nooit aan zonder eerst de bougiedop te verwijderen
De maaicilinder draait op conische rollagers, die, door middel van een afstellingsvoorziening, toelaten dat eindspeling wordt opgenomen. Zorg ervoor dat de motor is uitgeschakeld en de maaicilinderkoppeling is uitgeschakeld, en test de cilinder periodiek met de hand op eindspeling, na de eerste tien uur maaien en vervolgens met tussenpozen. Als er speling wordt gevoeld, draai dan de borgmoer aan de linkerkant van de maaier los, tegenover de maaicilinderas (item 111 op de illustratie), draai de centrale schroef heel geleidelijk aan totdat de speling is geëlimineerd en draai vervolgens de borgmoer weer vast. Draai de cilinderlagers in geen geval te strak aan. Dit moet uiteraard altijd worden uitgevoerd bij het monteren van een nieuwe maaicilinder, het terugplaatsen van een opnieuw geslepen cilinder of bij het monteren van een nieuwe of opnieuw geslepen ondermes- en messenconstructie.

Koppelingen
De aandrijfkoppeling voor de achterste trommels wordt bediend met de hendel op het handvat. Hoe plotseling deze ook wordt losgelaten, de machine beweegt soepel vooruit en versnelt geleidelijk zonder dat de rol doorslipt. De soepelheid van het aangrijpen van de koppeling zal verbeteren na een periode van inlopen.

• Als de koppeling niet volledig wordt losgekoppeld, betekent dit meestal dat de kabelspanning moet worden aangedraaid.
• Als de aandrijving niet wordt overgebracht zonder te slippen, betekent dit ofwel dat de kabelafstelling te strak staat, wat waarschijnlijker is, ofwel dat de koppeling in de koppelingskast opnieuw moet worden afgesteld.

Kabelafstelling

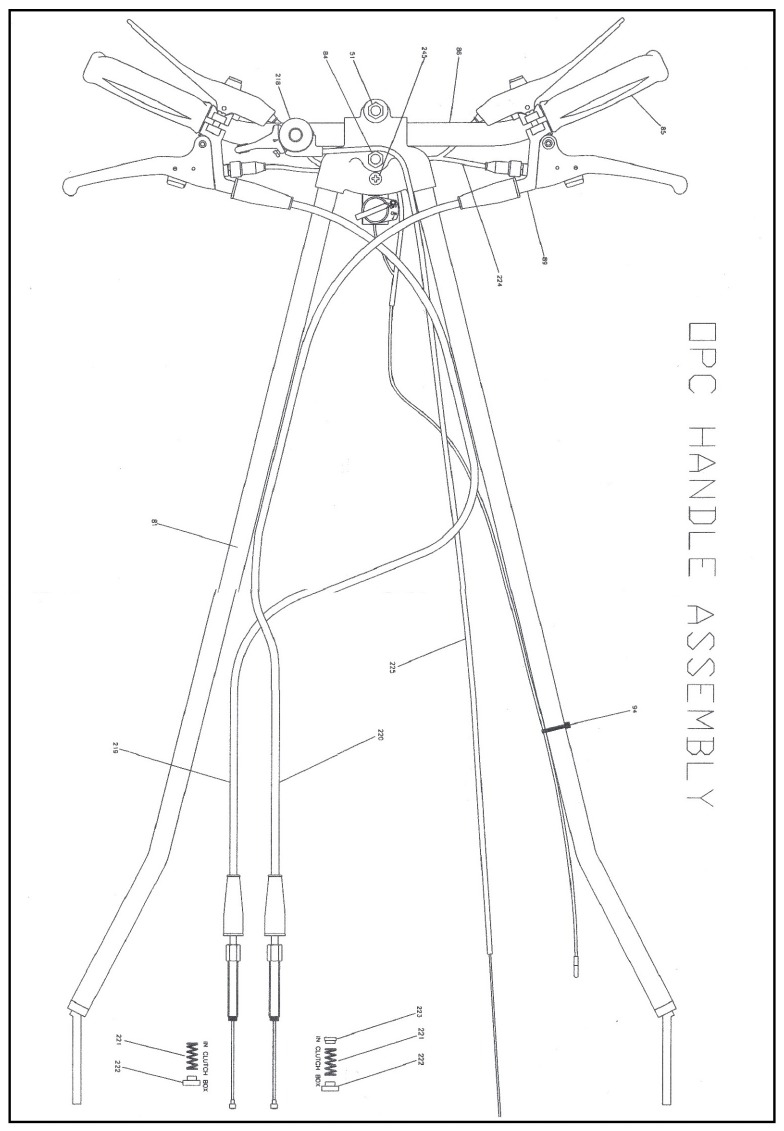

De kabelafstelling moet worden gecontroleerd voor de bovenste en onderste koppelingskabels. De afstelling van de bovenste kabel wordt uitgevoerd bij de schotafsteller in de OPC-behuizing. WEES VOORZICHTIG OM DE DRADEN NAAR DE CONTACTSLEUTEL LOS TE KOPPELEN BIJ HET VERWIJDEREN VAN HET BEHUIZINGDEKSEL. De afstelling van de onderste kabel wordt uitgevoerd bij de schroefdraadkabelbevestiging in de koppelingskastbehuizing.
Wanneer beide kabels correct zijn afgesteld, moet de bovenste schouder van de bedieningsas (item 230 op de illustratie), die de twee kabels verbindt, gelijk liggen met het bovenste uiteinde van de bus in de asbevestiging (item 228 op de illustratie). Deze positie is belangrijk omdat een onjuiste afstelling kan leiden tot schade aan of onjuiste werking van de microschakelaars.

Kniehevelafstelling

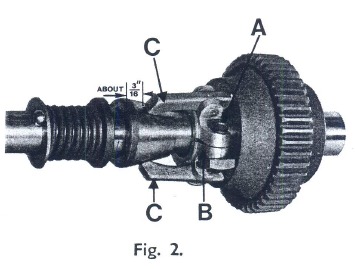

Om de koppeling af te stellen, verwijdert u het deksel van de koppelingskast en zorgt u ervoor dat u de pakking niet beschadigt. Ontkoppel de koppeling en draai de schroef A' op de kniehevelhouder 'B' los. Zie Fig. 2. Draai de kniehevelhouder een beetje met de klok mee en draai de schroef 'A' weer vast. Met de koppeling nu weer ingeschakeld, moeten de kniehevels 'C' op het taps toelopende deel van de kegel rusten, ongeveer 5 mm (3/16 inch) van het vlakke deel (dikkere uiteinde). De maximale aandrijving van de koppeling wordt in deze positie bereikt en geen verdere afstelling zal de efficiëntie verhogen. De oorzaak van een eventueel aandrijvingsfalen na deze afstellingen moet elders worden gezocht.

Controleer na het uitvoeren van deze afstellingen of er minimaal 1 mm (1/32 inch) speling is op de koppelingskabels in de ingeschakelde positie. Wanneer de koppeling is ingeschakeld, moet de bronzen kraag in de groef van de kegel los zitten.
De maaicilinderkoppeling werkt volgens hetzelfde principe en wordt op dezelfde manier afgesteld. Hij wordt bediend door de rechter van de twee hendels in het midden van het handvat. Het uitblijven van de aandrijving naar de maaicilinder wanneer de koppeling is ingeschakeld, zal echter hoogstwaarschijnlijk te wijten zijn aan de noodzaak om de koppelingskabel af te stellen of aan het slippen van de V-snaar. In het eerste geval kan de speling worden aangepast door de schroefdraadkabelbevestiging in de koppelingskastbehuizing af te stellen. In het laatste geval kan de V-snaar worden aangedraaid door de looprol in de zijdeksel af te stellen.

Afleverplaat
De afleverplaat kan op elke afstand van de maaicilinder worden ingesteld die het beste past bij het soort gras dat wordt gemaaid. Bij droog weer en met kort gras plaatst u hem dicht bij de cilinder; als het gras langer of vochtig is, tilt u de afleverplaat op.

Handvat
Het handvat kan in een van de vier posities worden vastgezet om aan de hoogte van de bediener te voldoen, of het kan zwevend worden gelaten. Dit laatste heeft meestal de voorkeur op golvend terrein.

Demontage
Om de motor te verwijderen, schroeft u de drie schroeven los die het lagerhuis 855-92 aan de koppelingskast bevestigen en haalt u de bouten eruit die de motor aan de vierkante frameassen bevestigen. De motor kan nu van de koppelingskast worden afgeschoven en omhoog worden getild.
Om de koppelingskast te verwijderen, verwijdert u de zijklep, de V-snaar, de V-snaarpoelie en de ketting. De bouten waarmee de koppelingskast aan de vierkante frameassen is bevestigd en de schroef door de rechter zijplaat kunnen nu worden verwijderd en de koppelingskast kan compleet worden losgemaakt. Om de maaicilinder te verwijderen, verwijdert u eerst de afleverplaat, draait u vervolgens de afstelschroeven van de onderste balk los (zie Fig. 1 B&C); haal de zijklep eraf en verwijder de V-snaar en de poelie van de maaicilinderas. Verwijder de drie schroeven die het maaicilinderlagerhuis aan de tegenoverliggende (linker) zijplaat bevestigen en verwijder het lagerhuis. De cilinder kan nu worden verwijderd. De onderste balk kan worden verwijderd door eenvoudigweg de twee bevestigingsbouten, één aan elk uiteinde, te verwijderen nadat u eerst de vier afstelschroeven hebt losgedraaid. (Zie Fig. 1 B & C)

Transportwielen
De achterrolas is hol en kan een vierkante as (B250-533 of B250-610) bevatten met rubberen wielen, zodat de Paladin op eigen kracht van green naar green op golfbanen kan worden gereden. Om de as te monteren, schuift u deze in positie en zet u hem vast met behulp van twee stelschroeven (B54) door het rechteruiteinde van de trommelas in de verzinkingen in de transportas. Monteer de wielen indien nodig. Als de as tijdens het maaien regelmatig van de machine moet worden verwijderd, is het niet nodig om de stelschroeven te monteren. Er is een standaard voorzien om de achterste trommel van de grond te tillen om de montage van de wielen te vergemakkelijken.

ALGEMEEN ONDERHOUD EN REPARATIES

Volg de instructies voor routinematige smering en houd de Paladin bovendien zo schoon mogelijk. Niet met water besproeien, gebruik een borstel. Gebruik in geen geval een hogedrukreiniger of stoomreiniger.
Gras, gronddeeltjes en grassap vermengen zich tot een mengsel dat hard opdroogt op de voorkant van de maaicilinderbladen. Als dit zich ophoopt, zal het de goede werking van de maaier belemmeren. Regelmatig borstelen na gebruik helpt om het op afstand te houden, maar als er een ophoping wordt opgemerkt, schraapt u deze eraf Alle maaiers die regelmatig dagelijks worden gebruikt, moeten jaarlijks worden nagekeken en, tenzij de eigenaar over de juiste werkplaatsfaciliteiten beschikt, moet de maaier worden teruggestuurd naar de fabrikanten of worden toevertrouwd aan een bekwame professionele reparateur. Het is belangrijk dat het slijpen correct gebeurt. De maaicilinder moet worden geslepen terwijl hij op zijn eigen lagers draait, niet tussen de centra. Het is niet mogelijk om hem nauwkeurig één blad tegelijk te slijpen. Het ondermes moet bij voorkeur worden geslepen nadat het aan het onderste balkgietstuk is bevestigd. Tenzij anders besteld, worden de ondermessen geslepen geleverd, maar indien besteld kunnen ze ongeslepen worden geleverd, zodat reparateurs ze aan het onderste balkgietstuk kunnen bevestigen en ze vervolgens kunnen slijpen. Als alternatief kan, als een onderste balkgietstuk en een versleten mes worden teruggestuurd naar Lloyds & Co., een nieuw mes worden gemonteerd en op de balk worden geslepen.

SCHADE

Geen enkele maaier voor fijne gazons, zelfs niet zo robuust als de Paladin, kan immuun worden gemaakt voor incidentele schade doordat het maaimechanisme een steen of ander hard voorwerp raakt.
We raden klanten die een lange continue werking van hun maaiers eisen ten zeerste aan om een ​​reserve-ondermes- en messenconstructie aan te schaffen. Het is ook een goed idee om een ​​reserve-maaicilinder bij zich te hebben.

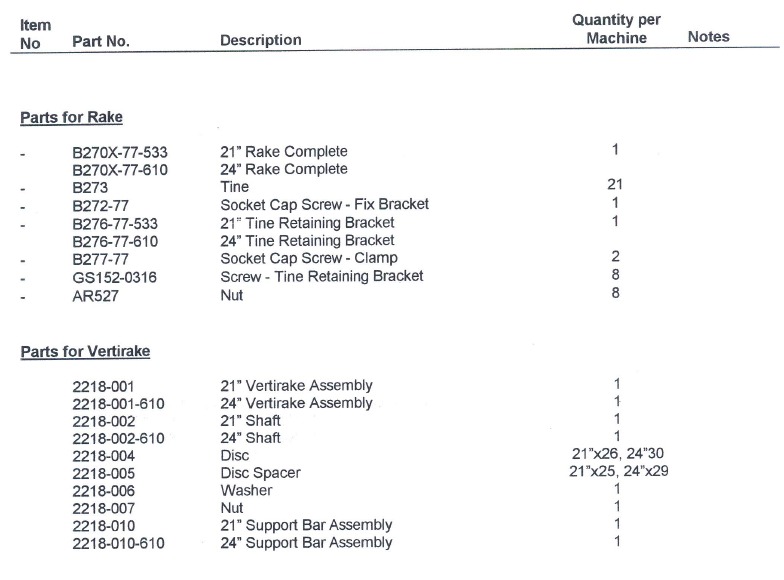

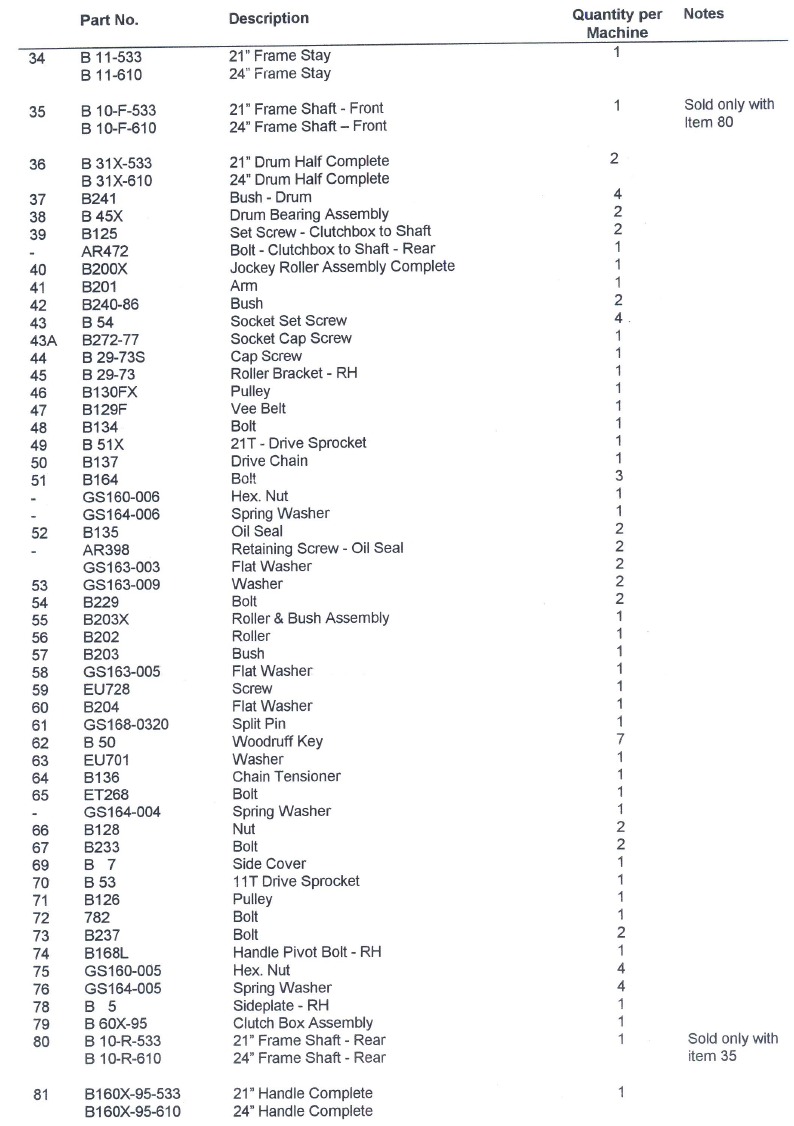

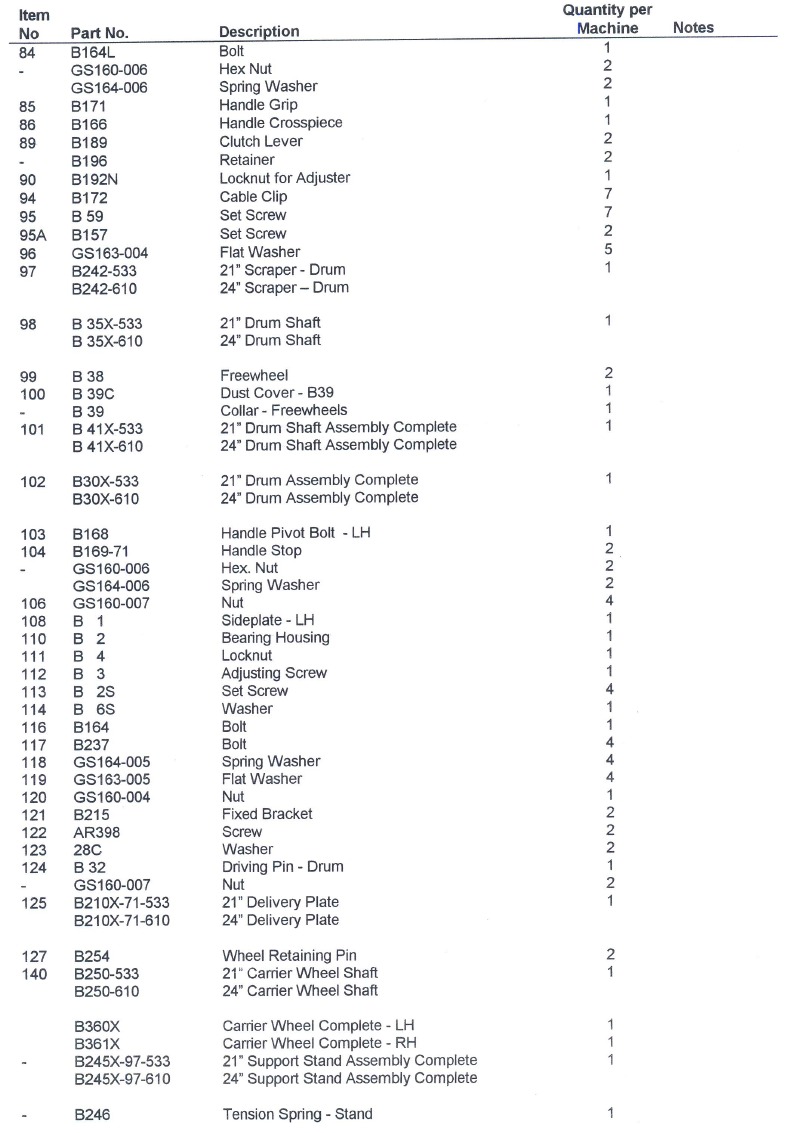

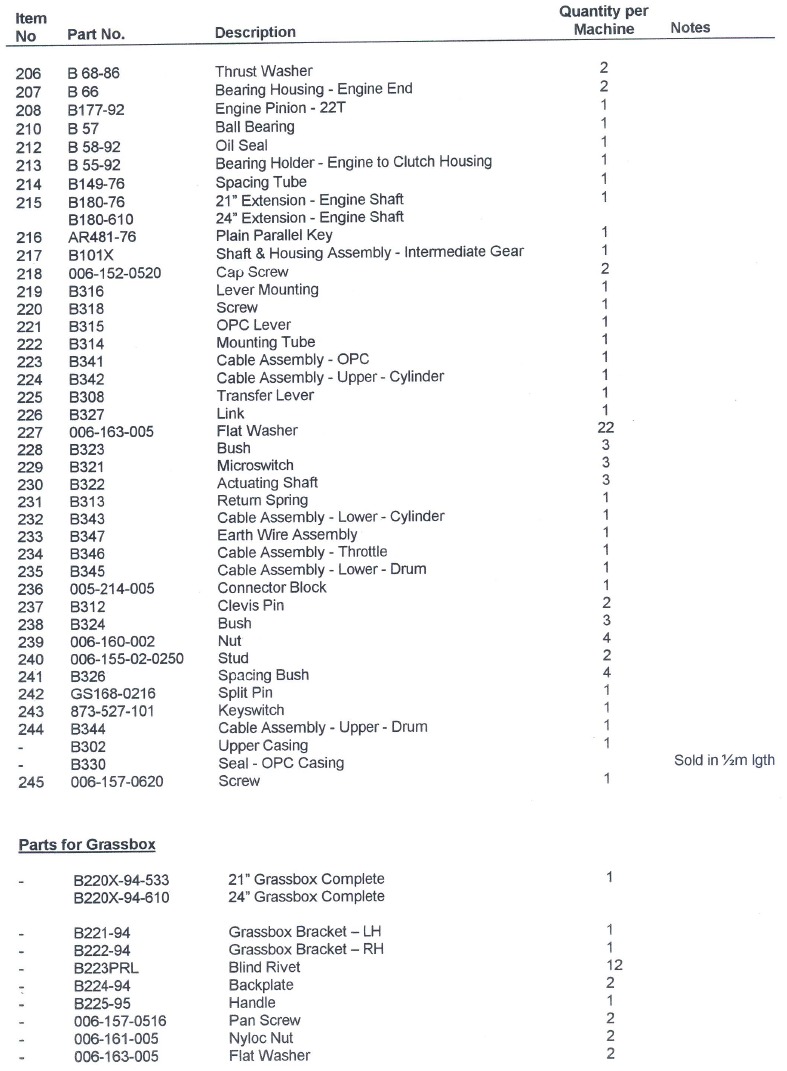

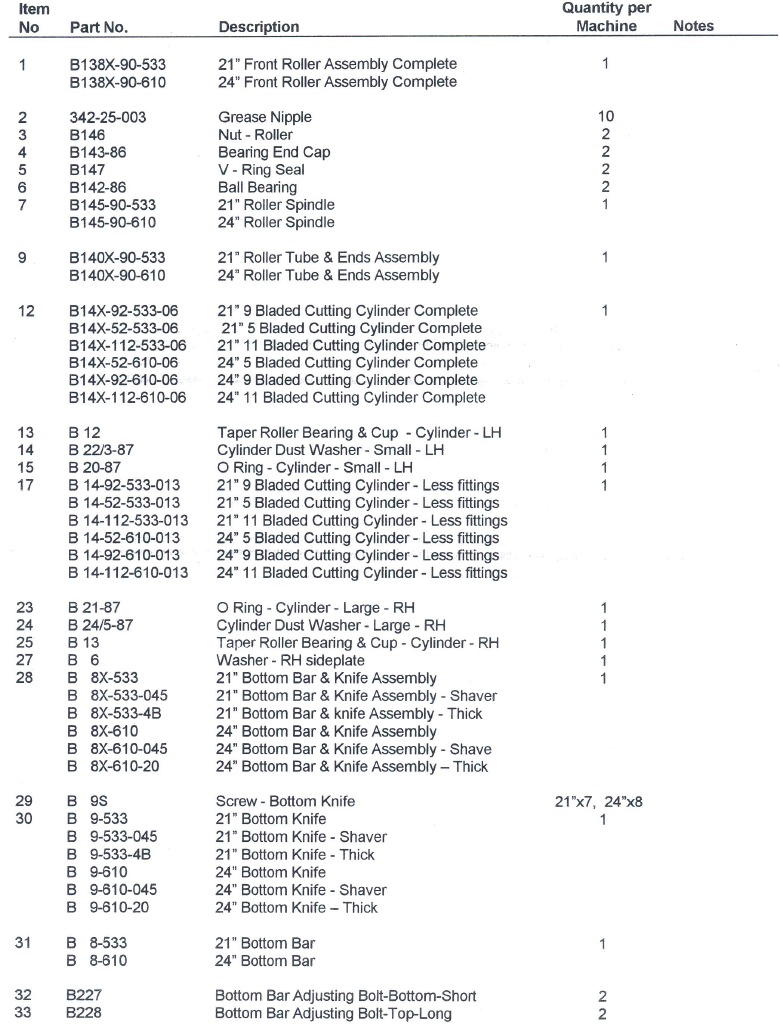

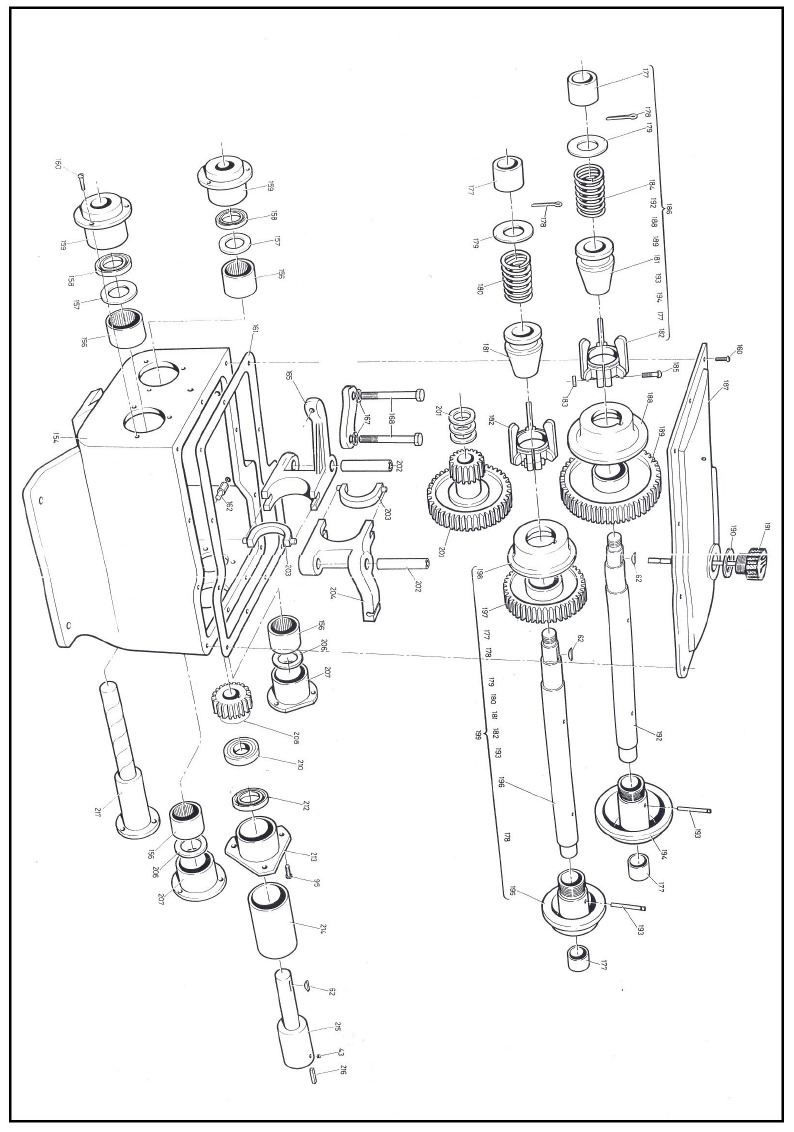

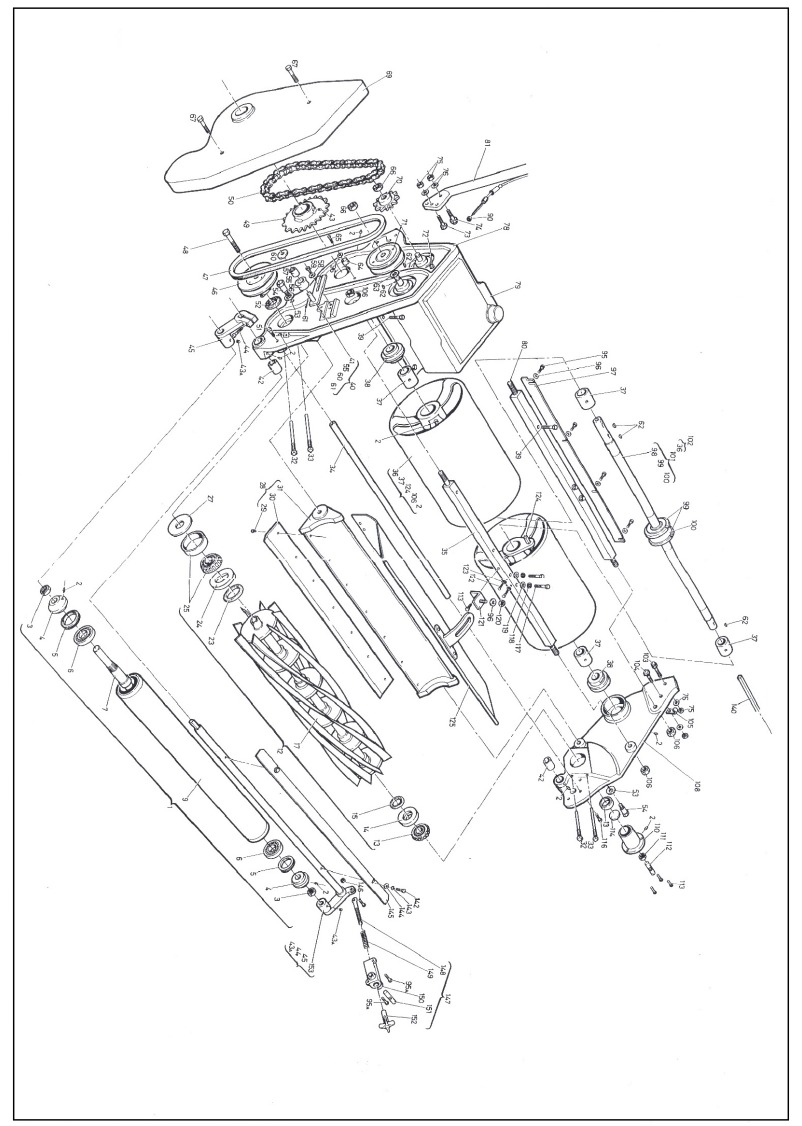

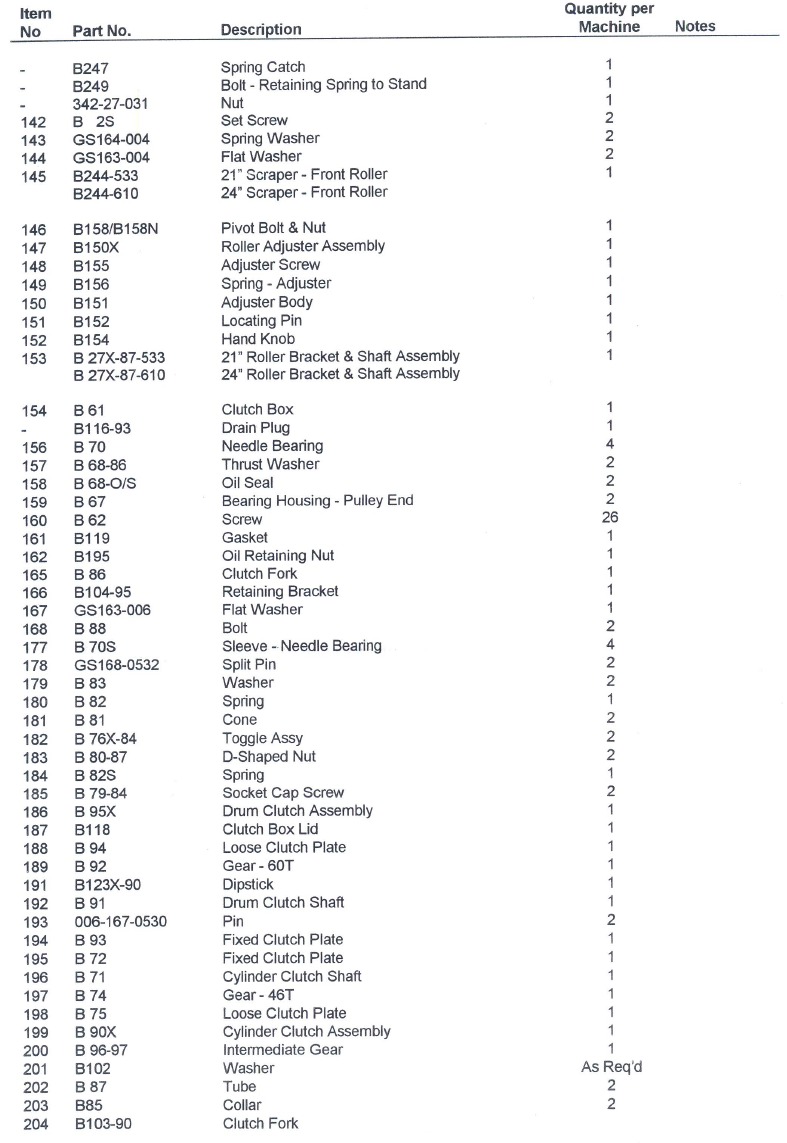

Onderdelenlijst Paladin-motormaaier

NB - Alle verwijzingen naar linker- en rechterhand in deze handleiding worden bepaald vanuit de positie van de bediener achter het handvat.
