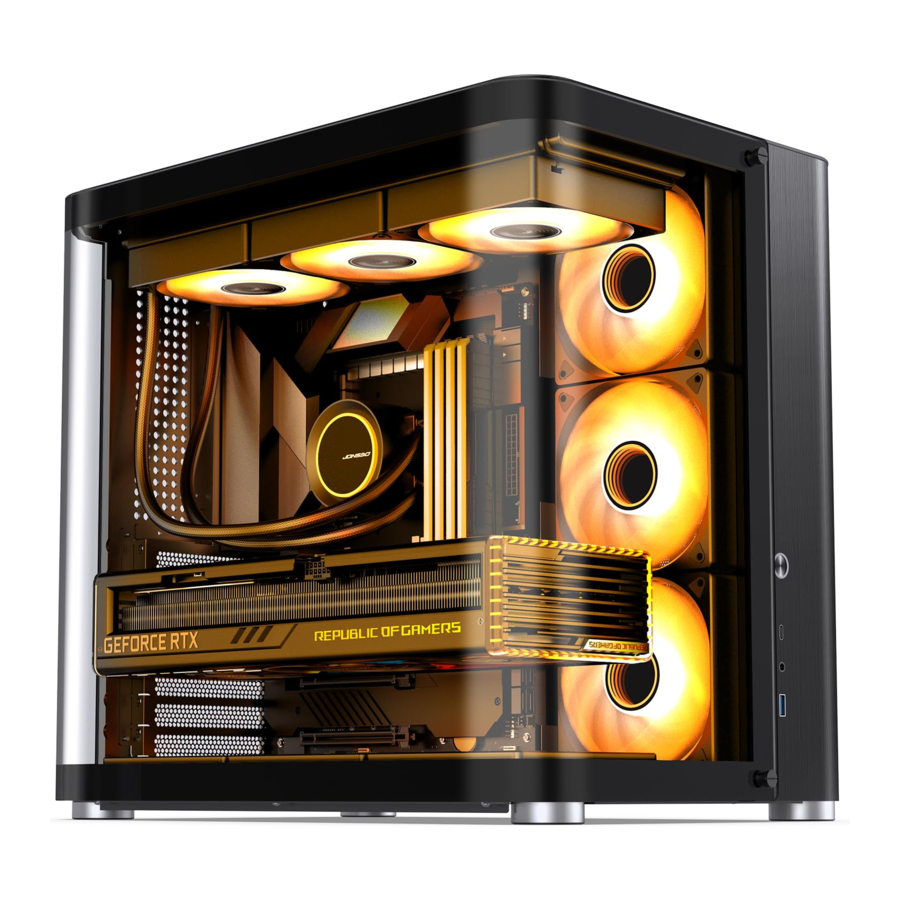

JONSBO TK-2 Handleiding

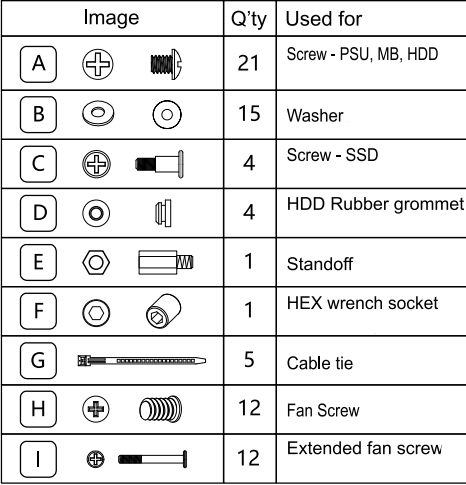

Inhoud van de verpakking

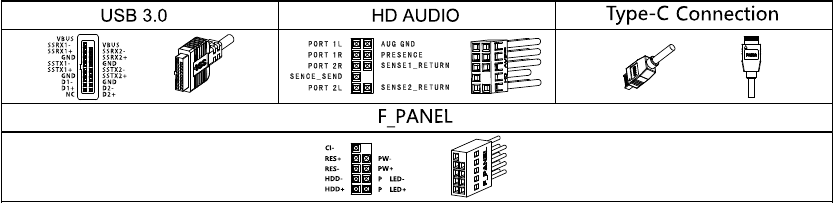

Connectoren

Het connectordiagram toont alleen de relatie tussen de lijnvolgorde. Raadpleeg het werkelijke product voor functies

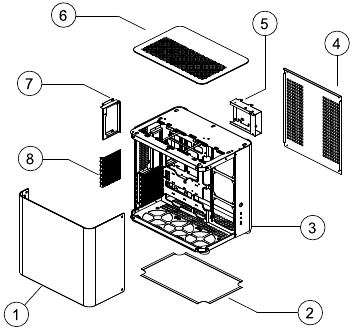

Onderdelendiagram

Onderdelen

1. Glazen paneel
2. Luchtfilter
3. Chassis
4. Aluminium rechter zijpaneel
5. HDD-beugel
6. Aluminium bovenklep
7. PCU-beugels
8. PCI-E-beugels

Installatiehandleiding

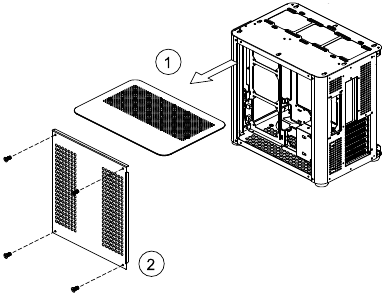

1. Verwijder de bovenklep en het zijpaneel voordat u hardware installeert.


   1. Duw de aluminium bovenklep naar achteren om deze los te maken
   2. Verwijder de vier bevestigingsschroeven om het aluminium rechter zijpaneel los te maken
2. Verwijder de buitenste afdekking

   Plaats het moederbord in het gebied dat in de afbeelding wordt getoond en zet het vast met schroeven

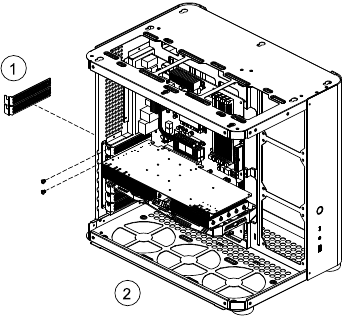

3. Installatie van de grafische kaart

   1. Verwijder de PCI-E-beugel
   2. Plaats de grafische kaart in de sleuf van het moederbord en zet deze vast met een schroef.

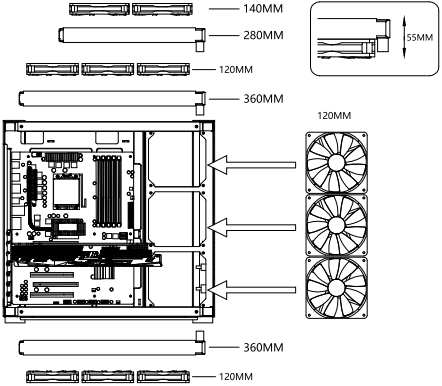

4. Ventilator/radiateur

   Bovenkant 120 mm x 3 of 140 mm x 2 ventilator (360 radiateur of 280 radiateur) Basis 120 mm x 3 ventilator (360 radiateur niet langer dan 398 mm) Moederbord 120 mm x 3

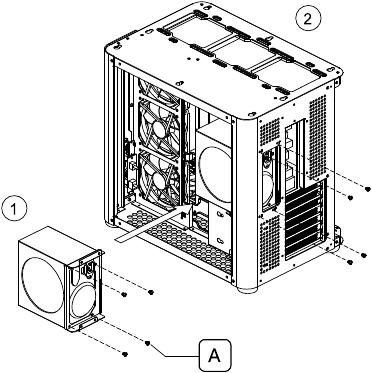

5. PSU-installatie

   1. Verwijder de PSU-beugel en installeer de PSU
   2. Installeer de PSU met de beugel terug op het chassis

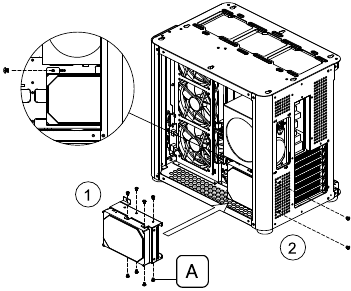

6. HDD-installatie

   1. Verwijder de HDD-beugel en installeer de HDD op de beugel
   2. Installeer de HDD met de beugel terug op het chassis

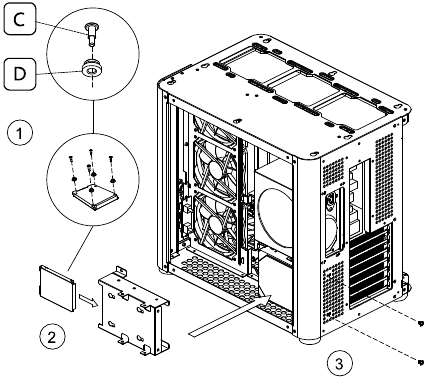

7. SSD-installatie

   1. Verwijder de HDD-beugel en installeer de SSD op de beugel met schroeven en rubberen grommets
   2. Plaats de HDD in de beugel in de bijbehorende sleuven en duw hem erin om hem vast te zetten
   3. Installeer de HDD-beugel terug op het chassis en zet hem vast met schroeven
8. Installatie van de bovenklep en het zijpaneel

   Installeer de aluminium bovenklep en het aluminium rechter zijpaneel

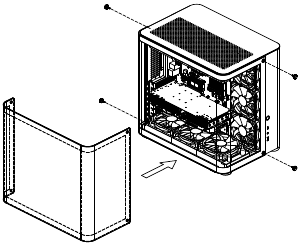

9. Installatie van het glazen paneel

   Plaats het glazen paneel op de bijbehorende plaats en zet het vast met schroeven

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
