Echo RO handleiding

INHOUD VAN DE VERPAKKING

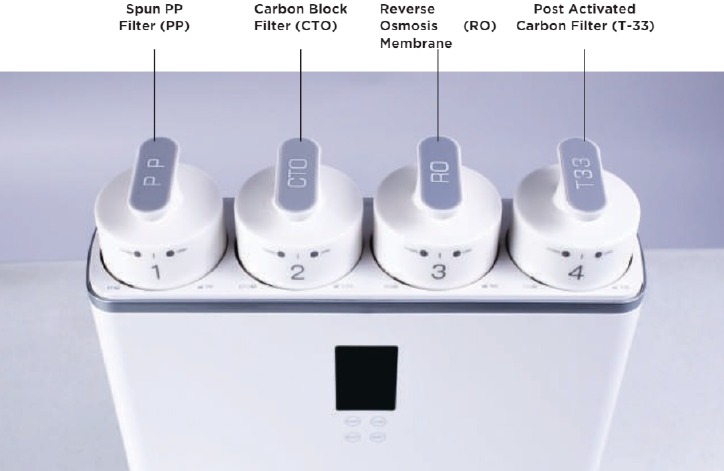

Echo RO filterpatronen

• Gesponnen PP-filter (PP)
• Carbon Block Filter (CTO)
• Omgekeerde osmose (RO)
• Membraan Post geactiveerd koolstoffilter (T-33)

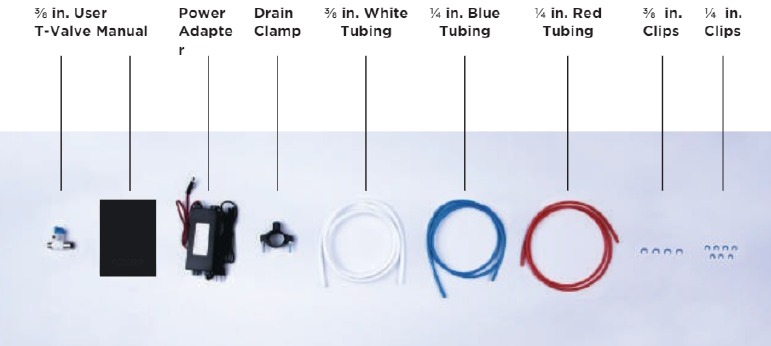

Echo RO-accessoiredoos
3/8 inch T-klep
Gebruikershandleiding
SMPS 24V4A-voedingsadapter met een niet-geaard Amerikaans stopcontact Afvoerklem met ¼ inch Quick Connect-slang

• 1,5 m witte ⅜ inch slang
• 1,5 m blauwe ¼ inch slang
• 1,5 m rode ¼ inch slang

Quick Connect vergrendelingsclips

• 3/8 inch clips x 2
• 1/4 inch clips x 7

HET SYSTEEM INSTALLEREN

T-klep en bronwaterklep installeren

1. Sluit de koudwaterklep.

2. Maak de koudwaterleiding los van de koudwaterklep.

3. Wikkel indien nodig Teflon-tape om de schroefdraden van de bronwaterklep en T-klep.

4. Installeer de T-klep op de koudwaterklep.

5. Sluit de koude slang aan vanaf de Echo RO.

6. Steek de witte 3/8" waterleiding in de T-klep.


OPMERKING
Verzacht bronwater verlengt de levensduur van het RO-membraan.

NIET aansluiten op een warmwaterleiding. Dit beschadigt uw Echo RO.

*Er zijn stekkers geïnstalleerd op de RO-inlaatconnectoren, verwijder deze vóór de installatie.

AFVOERKLEM INSTALLEREN

1. Verwijder de 3 pluggen van de elleboog aansluitingen aan de achterkant van de Echo RO

2. Kies waar de afvoerklem wordt geïnstalleerd en boor een gat van 1/4 inch. Het schuimrubber aan de binnenkant van de afvoerklem, rond het gat.

3. Zoek je schuimrubberen pad. Verwijder de ronde uitsparing. Breng het plakgedeelte van het schuimrubber aan de binnenkant van de afvoerklem aan, rond het gat.


Boor NIET door beide zijden van de regenpijp.

4. Bevestig de afvoerklem aan de afvoerpijp met behulp van de meegeleverde moeren en bouten.

5. Duw de rode slang in het 1/4 inch gat en zet vast met een vergrendelingsclip.

6. Duw de rode slang in de elleboog aan de achterkant van de Echo RO en zet de slang vast met een vergrendelingsclip


Laatste stappen
Zie de installatiehandleiding van de Echo RO-kraan in de Echo RO-kraan doos.

1. Open de koudwaterklep opnieuw.

2. Draai de T-klepschakelaar zodat deze is uitgelijnd met de slang.


Snijd de slang schoon door om een slechte verbinding en lekkage te voorkomen. Het laagste punt van de leiding moet het verbindingspunt met de afvoerklem zijn. Om overmatig geluid te voorkomen wanneer het afvalwater naar de afvoer stroomt, moet u ervoor zorgen dat er geen doorzakking in de leiding zit.

INSTRUCTIES VOOR HET EERSTE GEBRUIK

1. Sluit de Echo RO aan op de voedingsadapter en overspanningsbeveiliging. Wanneer de Echo RO wordt ingeschakeld, piept de Echo RO 3 keer, spoelt 90 seconden en het spoelpictogram knippert.

2. Spoel het filter 3 tot 5 minuten door de Echo RO-kraan aan te zetten en het water te laten lopen.

3. Zet de Echo RO aan.

4. Alle pictogrammen gaan branden en de Echo RO gaat naar de stand-by modus wanneer de Echo RO onder druk staat. De Echo RO is nu klaar voor gebruik.


ALS ER GEEN OVERSPANNINGSBEVEILIGING WORDT GEBRUIKT, VERVALT UW GARANTIE.

Tijdens gebruik begint de Echo RO water af te geven en het display toont een real-time telling van Total Dissolved Solids (TDS) in parts per million (PPM) voor en na filtratie. Het display toont ook de levensduurindicator van het filter en het stroomindicatielampje.

OPMERKING
Het is normaal om trillingsgeluiden te horen wanneer de Echo RO water produceert.

FILTERPATROON VERVANGEN

Filterherinneringen
Er zijn 6 verlichte rechthoeken op het display die de levensduur van elk filter weergeven. De lampjes gaan één voor één uit naarmate het filter wordt gebruikt. Wanneer er geen rechthoeken meer branden, is de levensduur van het filter voorbij.

OPMERKING
De levensduur van het filter wordt beïnvloed door de waterkwaliteit en het dagelijkse waterverbruik, dus de vervangingsintervallen van het filter kunnen variëren.
Vervang indien nodig op basis van de levensduurindicator van het filter.

PATRONEN VERVANGEN

1. Sluit het water af en laat het water uit de Echo RO lopen om de druk te verlagen.

2. Optie 1
   Sluit het bronwater af en laat de druk handmatig aflopen door de Echo RO-kraan open te draaien. Als je dit doet zonder de stroom uit te schakelen, klinkt er 10 keer een waarschuwing om aan te geven dat de druk laag is totdat je het water weer aanzet.


Optie 2
Spoel de Echo RO handmatig door op de aan/uit-knop te drukken om het display te activeren. Houd vervolgens de spoelknop ongeveer 3 seconden ingedrukt. De Echo RO spoelt een paar seconden.

3. Koppel de Echo RO los

4. Open het deksel.

5. Houd de patroonhendel vast en draai deze 90° tegen de klok in, trek hem er vervolgens uit.

6. Vervang hem door de nieuwe patroon.
   Lijn het pijletiket uit met en draai 90° met de klok mee naar

7. Bedek de patronen met het deksel.


FILTER RESETTEN NA VERVANGING

1. Houd Select (Selecteren) 3 seconden ingedrukt om de selectiemodus te openen.

2. Blijf op Select (Selecteren) tikken totdat het juiste filter is geselecteerd.

3. Druk op de Reset (Resetten) knop. De rechthoeken van de levensduurindicator van het filter gaan weer branden.


OPMERKING
De selectiemodus wordt automatisch afgesloten als er 5 seconden geen bewerking plaatsvindt.

HANDLEIDING VOOR PROBLEEMOPLOSSING

PRODUCTSPECIFICATIES

Kwaliteit bronwater: Draagbaar water
Spanning en frequentie: 100-240V, 50/60Hz
Stroomingang: 96W
Gezuiverde waterstroom: 1,2 l/min.
Bronwateraansluiting: Koudwaterleiding
Weerstand tegen elektrische schokken: Type II
TDS bronwater: Hoe hoger de TDS, hoe eerder het filter moet worden vervangen.
Chloorgehalte bronwater: Hoe hoger het chloorgehalte, hoe eerder het Carbon Block Filter moet worden vervangen.
Afstotingspercentage: 90% tot 99%
Bronwaterdruk: 0,1 tot 0,04 MPa

VEILIGHEIDSMAATREGELEN

• Vervang de patronen volgens de levensduurindicator van het filter.
• Gebruik alleen de voedingsadapter die bij de Echo RO is geleverd.
• Gebruik altijd een overspanningsbeveiliging anders vervalt de garantie.
• Koppel de voedingsadapter los en sluit de bronwaterklep voor langdurige opslag.
• Niet opslaan of gebruiken in een omgeving of 0°C/32°F of lager.
• Voorzichtig behandelen bij het verplaatsen of verwijderen.
• Wanneer de Echo RO langere tijd niet wordt gebruikt (nacht, vakantie, enz.), sluit dan de bronwater-T-klep om een drukstoot te voorkomen die lekkage of schade aan behuizingen en filters kan veroorzaken. Echo Technologies is niet verantwoordelijk voor schade veroorzaakt door dit fenomeen.
• Als er problemen optreden, schakel dan de stroom en het bronwater uit. Raadpleeg de handleiding voor probleemoplossing en neem contact op met Customer Experience voor verdere hulp.

Onjuiste installatie en/of bediening kan uw garantie ongeldig maken. Bescherm uw investering! LEES DEZE HANDLEIDING ZORGVULDIG DOOR.

VEILIGHEIDSINSTRUCTIES

Zorg ervoor dat u deze instructies volgt om elektrische schokken, brand of explosie te voorkomen die kunnen leiden tot persoonlijk letsel of productschade

ALTIJD ONTHOUDEN

• Om een overspanningsbeveiliging te gebruiken, anders vervalt de garantie
• Om alleen de meegeleverde voeding te gebruiken
  • Gebruik alleen de voedingsadapter die bij de Echo RO is geleverd
• Om alleen door de fabrikant gecertificeerde vervangingsonderdelen en oplaadkabels te gebruiken.
  • Vervang de patronen volgens de levensduurindicator van het filter
• Schakel bij het vervangen van filterpatronen het bronwater uit en laat de waterdruk ontsnappen door de kraan te openen
• Koppel de voedingsadapter los en sluit de bronwaterklep voor langdurige opslag
• Niet opslaan of gebruiken in een omgeving van 0 graden C/32 graden F of lager
• Voorzichtig behandelen bij het verplaatsen of verwijderen
• Wanneer de Echo RO langere tijd niet wordt gebruikt (nacht, vakantie, enz.) sluit dan de bronwater-T-klep om een drukstoot te voorkomen die lekkage of schade aan behuizingen en filters kan veroorzaken. Echo Technologies is niet verantwoordelijk voor schade veroorzaakt door dit fenomeen
• Als er problemen optreden, schakel dan de stroom en het bronwater uit. Raadpleeg de handleiding voor probleemoplossing (hieronder) en neem contact op met Customer Experience voor verdere hulp.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
