ScorpionExo EXO-TECH EVO CARBON, EXO-TECH EVO Handleiding

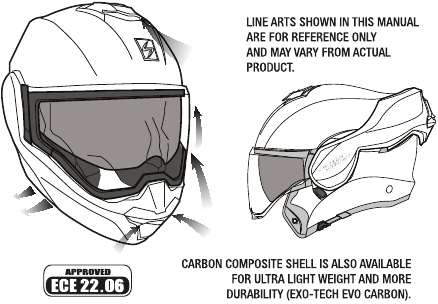

FUNCTIEOVERZICHT
- Flip-back kinbeugel
Scorpion heeft een uniek en eenvoudig te bedienen ratelsysteem ontwikkeld met automatisch openend gezichtsscherm. Het flip-back ratelsysteem van Scorpion biedt niet alleen een slanke dikte, maar ook een goede afdichting voor een perfect full-face design en functionaliteit. - Speedview® Intrekbaar zonnevizier
Het intrekbare interne zonnevizier verandert van positie met een simpele schuif van een schakelaar. - KwikWick® III Voeringstof
De verwijderbare en wasbare voering is voorzien van een zacht en soepel hypoallergeen, antibacterieel materiaal met geavanceerde vochtafvoerende eigenschappen. - Grote oogopening
EXO-Tech heeft een grote oogopening die een breder zicht biedt voor veiliger rijden en geschikt is voor de meeste merken brillen en maten. - Pinlock® Klaar Gezichtsscherm
Het vizier is voorzien van een krasvaste, geharde coating en is klaar voor het Pinlock® MaxVision® systeem, 's werelds beste mistvrije systeem. - 3D-gevormde wangkussens
Pluche verwijderbare en wasbare 3D-gevormde wangkussens voor ultieme pasvorm en comfort, bekleed met onze KwikWick® Ill-stof. - Aero-afgestemd ventilatiesysteem
Inlaatpoorten aan de voorkant van de helm forceren koele lucht in het helminterieur via luchtkanalen in EPS. - Speaker pockets
Speakerkanalen die in de EPS zijn ontworpen, maken compatibiliteit met speakers tot 40 mm mogelijk (50 mm voor EXO-Tech Carbon). - KwikFit®
Kwikfit® wangkussens maken het gemakkelijk om de meest voorkomende soorten brillen op en af te zetten. - One-touch Top Vent
De torsieveer die op het bovenste ventilatiemechanisme is aangebracht, maakt openen en sluiten met één aanraking mogelijk. - Kinbeugelvergrendelingshendel (ECE-P/J)
Biedt betere stabiliteit door de kinbeugel te vergrendelen. - EXO-Com™ Universele beugelcompatibiliteit
Klaar voor de EXO-Com™ universele beugel. EXO-Com™ vertoont een perfecte designmatch met EXO-Tech EVO, EXO-Tech EVO Carbon bij gebruik met de universele beugelset die optioneel kan worden aangeschaft.

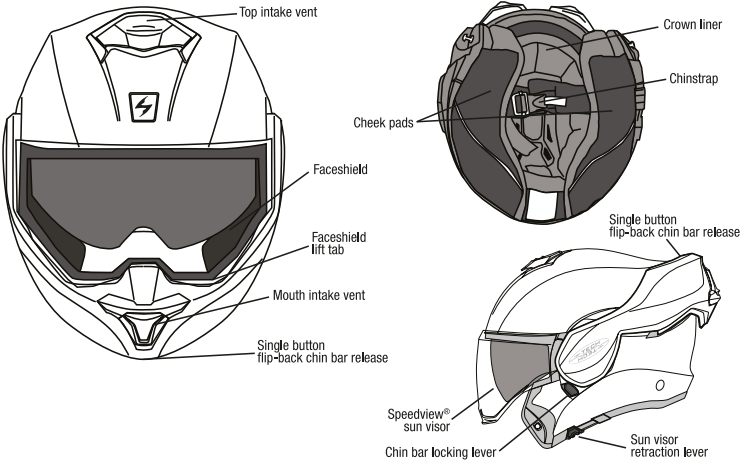

VOORAANZICHT VAN DE HELM
Controleer altijd of de kroonvoering, nekrol en wangkussens zijn geïnstalleerd voordat u de helm gebruikt. Een helm zonder kroonvoering en/of wangkussen kan uw risico op ernstig letsel of overlijden vergroten.
SPEEDVIEW® INTERN ZONNEVIZIER
HET ZONNEVIZIER GEBRUIKEN
OPMERKING: HET INTREKBARE INTERNE ZONNEVIZIER KAN WORDEN NEERGELATEN EN INGETROKKEN, ONGEACHT OF HET GEZICHTSSCHERM OMHOOG OF OMLAAG IS.
Om het zonnevizier te laten zakken, schuift u eenvoudigweg de SpeedView® zonvizier intrekhendel naar de achterkant van de helm.
Om het zonnevizier omhoog te brengen, schuift u de SpeedView® zonvizier intrekhendel naar de voorkant van de helm.
Probeer niet aanpassingen te doen tijdens het rijden.

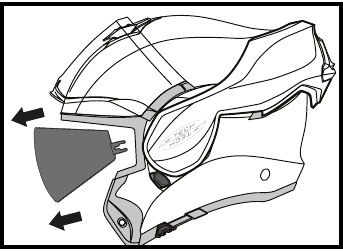

HET ZONNEVIZIER VERWIJDEREN/INSTALLEREN
OPMERKING: OPEN EERST HET BUITENSTE SCHERM NAAR DE HOOGSTE POSITIE. LAAT HET ZONNEVIZIER VERVOLGENS ZAKKEN NAAR DE LAAGST MOGELIJKE POSITIE.
Houd het zonnevizier stevig met uw hand vast en trek voorzichtig één kant van de helm weg om deze los te maken.
Herhaal dit om de tegenoverliggende kant los te maken.
Keer het proces om voor installatie.
KWIKWICK® III VOERING VERWIJDEREN
AERO-ROK
De buigzame aero-rok is ontworpen om te voorkomen dat wind achter het gezichtsscherm komt, met name om je gezicht warmer te houden bij koud weer.
De aero-rok van de EXO-TECH EVO-serie is echter niet verwijderbaar. Het is stevig aan de mondkap bevestigd door een technisch ontwerp, omdat het kan loskomen wanneer u de kinbeugel terugklapt.
WANGKUSSENS VERWIJDEREN (EXO-TECH EVO)
Af en toe moet de binnenkant worden verwijderd om te worden gewassen of vervangen.
- Schuif uw duim achter het wangkussen
- Trek het wangkussen voorzichtig weg van de binnenwand van de helm. Er zijn drie plastic kliksluitingen die moeten worden losgemaakt. Schuif tegelijkertijd de plastic rand uit het helmkanaal.
Herhaal dit proces voor beide wangkussens.
Keer dit proces om voor installatie.
KROONVOERING VERWIJDEREN (EXO-TECH EVO)
- Verwijder de wangkussens.
- Trek aan de achterkant van de helm de kroonvoering weg van de schaal en maak de twee kliksluitingen los.
- Trek de kroonvoering uit de helm en maak deze voorzichtig los van het voorhoofdkanaal.
![]()
Keer dit proces om voor installatie
Opmerking: De aero-rok is niet verwijderbaar. Klap de kinbeugel terug voordat u de wangkussens of de kroonvoering verwijdert.
NEKROL & WANGKUSSENS VERWIJDEREN (EXO-TECH EVOCARBON)
Af en toe moeten de nekrol en wangkussens worden verwijderd om te worden gewassen of vervangen.
- Schuif uw duim tussen de nekrol en het wangkussen in het gebied dat het dichtst bij het kinbeugelgebied ligt en trek de nekrol/het wangkussen voorzichtig weg van de inferieure wand van de helm. (Er zijn drie plastic clips die moeten worden losgemaakt van het kinbeugelgebied.)
- Herhaal dit proces voor beide zijden.
Keer dit proces om voor installatie.
Zodra de nekrol/wangkussens zijn verwijderd, kunt u het kroonvoeringcomponent verwijderen.
KROONVOERING VERWIJDEREN (EXO-TECH EVOCARBON)
Af en toe moet de kroonvoering worden verwijderd om te worden gewassen, vervangen of om de maat te wijzigen.
- Verwijder de wangkussens.
- Trek aan de achterkant van de helm de kroonvoering weg van de schaal en maak de twee kliksluitingen los.
- Trek de kroonvoering uit de helm en maak deze voorzichtig los van het voorhoofdkanaal.
Keer dit proces om voor installatie.

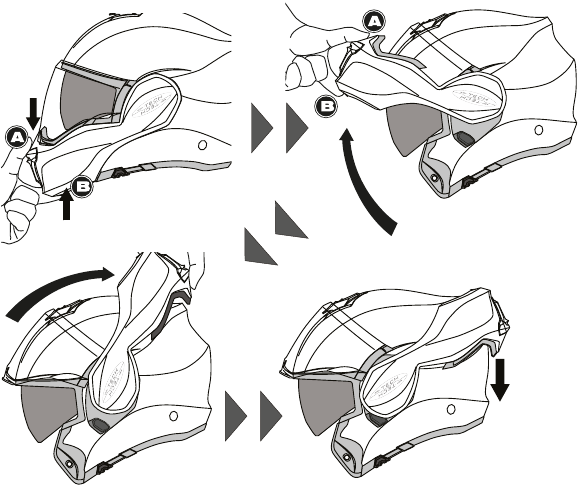

DE FLIP-BACK KINBEUGEL OPENEN
Terwijl u het bovenste deel van de kinbeugel (A) met één vinger vasthoudt, duwt u de hendel omhoog (B) en weg van de kinbeugel vanaf het gezicht.
Draai de kinbeugel totdat deze volledig is weggestopt aan de achterkant van de helm. Zorg ervoor dat u het "klik"-geluid hoort.
Het vizier wordt automatisch geopend terwijl u de kinbeugel draait. U kunt het vizier laten zakken terwijl de kinbeugel aan de achterkant is weggestopt.
Kleine neodymiummagneten worden gebruikt voor het ratelmechanisme voor een eenvoudigere bediening.
De magneetkracht is niet erg sterk en over het algemeen wordt elke magneetgrootte niet als gevaarlijk beschouwd.
Raadpleeg echter uw arts voordat u het gebruikt als u een pacemaker draagt en niet zeker bent van het effect dat deze magneten veroorzaken.

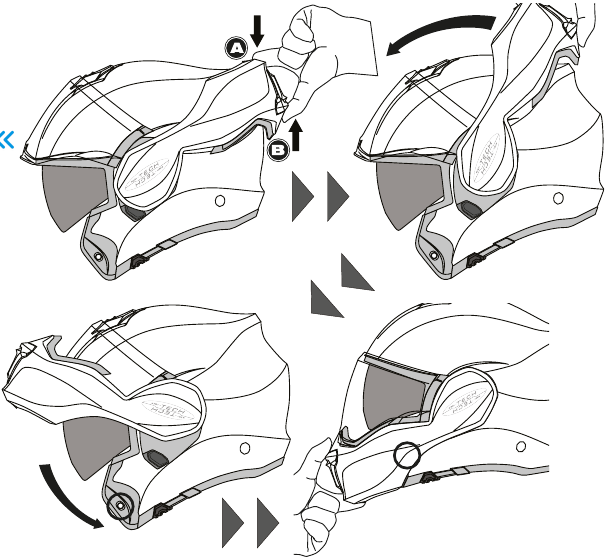

DE FLIP-BACK KINBEUGEL SLUITEN
Til de kinbeugel omhoog met de rest van uw vingers (A) terwijl u de achterkant van de helm (B) met uw duim duwt. Dan kan de kinbeugel draaien.
Draai de kinbeugel totdat de kinbeugel gesloten is.
Als het vizier is neergelaten, wordt het automatisch geopend terwijl u de kinbeugel draait.
Het vizier wordt niet automatisch gesloten. U moet het handmatig sluiten.
Zorg ervoor dat u het "klik"-geluid hoort om te controleren of de twee haken (geplaatst in het rood omcirkelde gebied van elke zijde) goed vergrendeld zijn en de kinbeugel stevig gesloten is. Dit is erg belangrijk voor uw veiligheid.
GEZICHTSSCHERM VERVANGEN

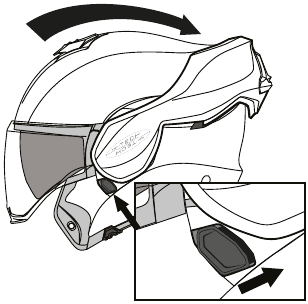

DE FLIP-BACK KINBEUGEL VERGRENDELEN
Open de kinbeugel volledig, beweeg de vergrendelingshendel naar de kinbeugel. Dan zou de kinbeugel vergrendelen
Draai de hendel om als u de kinbeugel wilt ontgrendelen.
Open eerst het gezichtsscherm volledig.
Wanneer het gezichtsscherm volledig is geopend, plaatst u het openingsgereedschap (meegeleverd met deze handleiding) in de deuk van de schildhouder en tilt u het omhoog om het gezichtsscherm te verwijderen.
U kunt in plaats van het openingsgereedschap een platte schroevendraaier of een munt gebruiken, maar we raden aan om het openingsgereedschap te gebruiken om krassen te voorkomen.
Wanneer de schildhouder is geopend, tilt u het schild iets op en trekt u het eruit.
Herhaal hetzelfde proces om de tegenoverliggende kant los te maken.
Keer het proces om om het gezichtsscherm te installeren.
OPMERKING: OM VEILIGHEIDSREDEN MAG DE RATEL NIET DOOR DE GEBRUIKER WORDEN GEDEMONTEERD. HET WORDT AANBEVOLEN CONTACT OP TE NEMEN MET UW SCORPION-DEALER OF GARANTIECENTRUM ALS HET NODIG IS OM DE RATEL TE DEMONTEREN OM UW HELM TE REPAREREN.
Probeer niet aanpassingen te doen tijdens het rijden.
