KEF KF92 Handleiding

Introductie

Het apparaat met KLASSE I-constructie moet worden aangesloten op een WANDCONTACTDOOS met een beschermende aardverbinding.

Wij zijn ervan overtuigd dat uw KF92 jarenlang betrouwbaar geluid van hoge kwaliteit zal leveren. Lees deze handleiding volledig door voordat u een aansluiting op de KF92 probeert te maken.

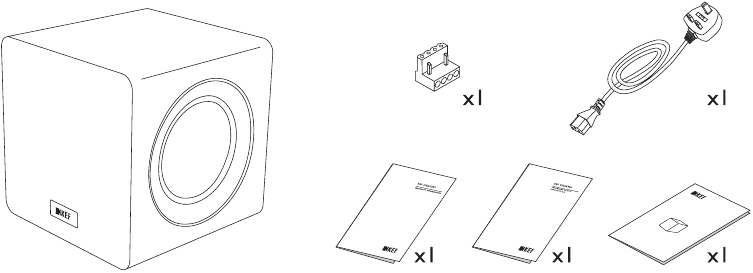

In de doos

De inhoud varieert per regio.

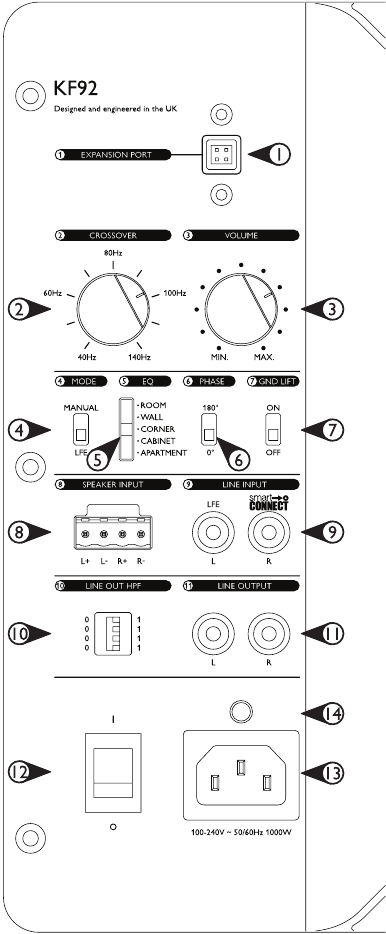

Bedieningselementen en aansluitingen

1. Uitbreidingspoort
2. Regeling crossoverfrequentie
3. Volumeregeling
4. Mode
5. EQ
6. Faseregeling
7. Aardlift
8. Ingangsblok hoog niveau (luidspreker)
9. LFE/lijn-in smart connect-ingang
10. Lijnuitgang hoogdoorlaatfrequentie (HPF)
11. Lijnuitgang
12. Aan/uit
13. AC-stroomingang
14. Netsspanningsindicatielampje

Positionering

De KF92 vuurt zijwaarts, dus er moet minimaal 77 mm (3") ruimte zijn tussen de drivers en een muur.

Laagfrequent geluid kan door muren reizen en in aangrenzende kamers te horen zijn. Om te voorkomen dat u buren stoort, stelt u de EQ in op "APARTMENT MODE" (APPARTEMENTMODUS) om het niveau van zeer lage frequenties te verminderen.

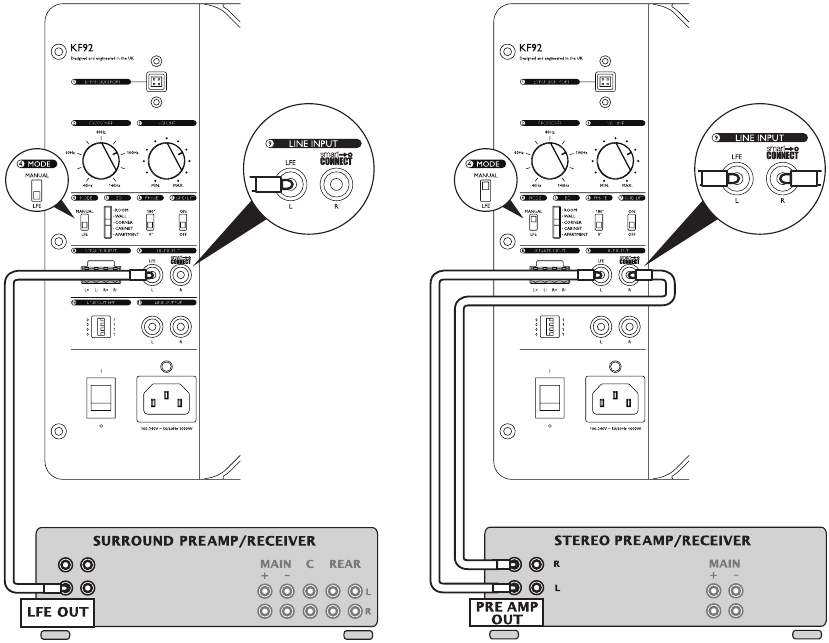

Aansluiting op LIJNINGANG vanaf een voorversterker of receiver

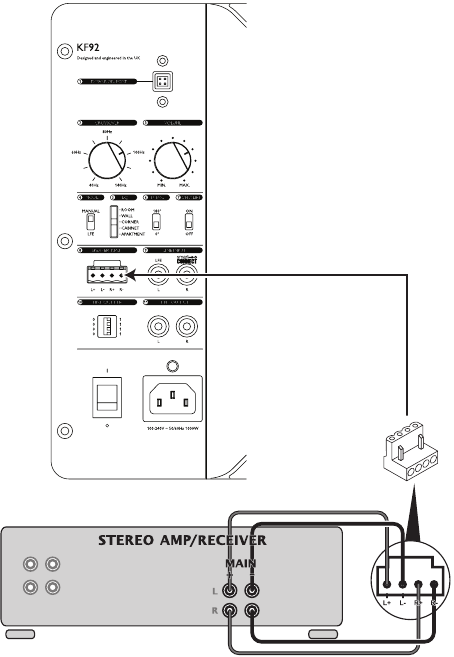

Aansluiting op LUIDSPREKERINGANG vanaf een stereo-versterker of receiver

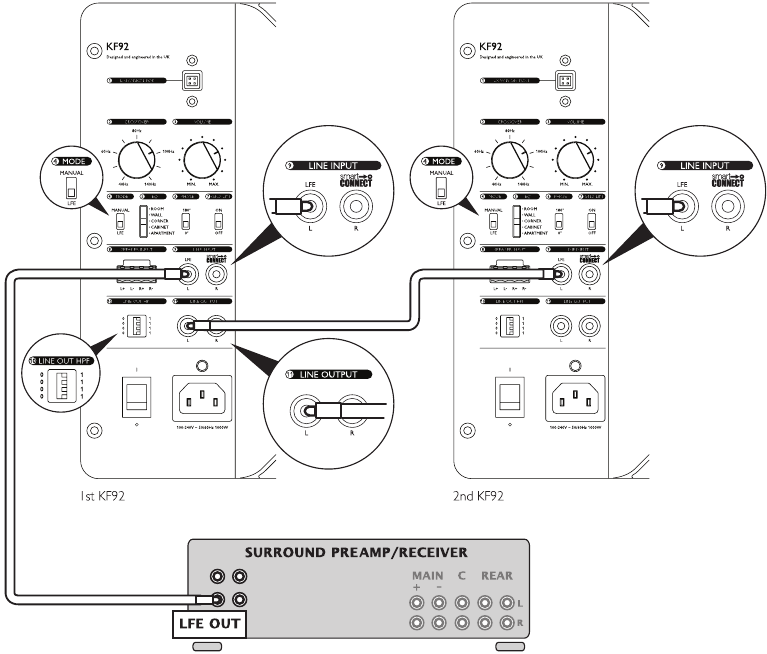

LFE-aansluiting op 2 subwoofers

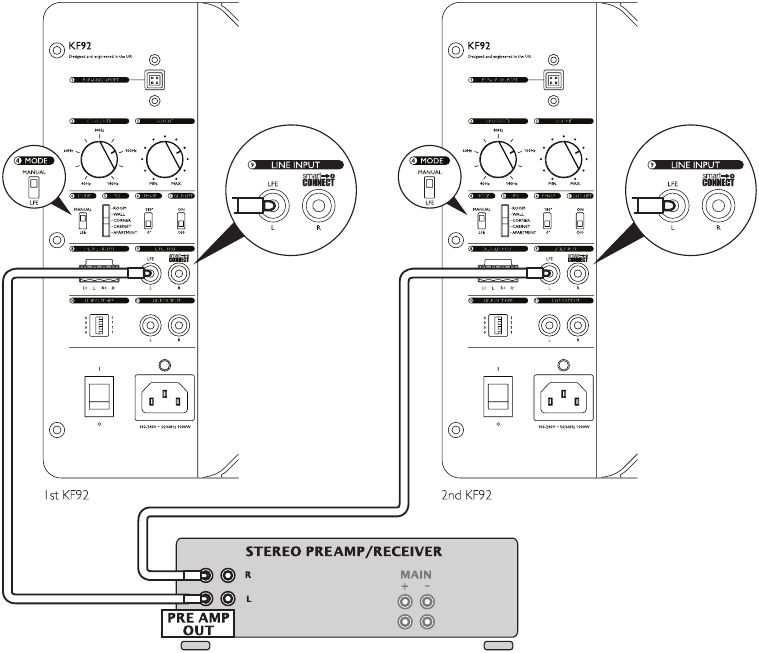

Stereo-aansluiting op 2 subwoofers

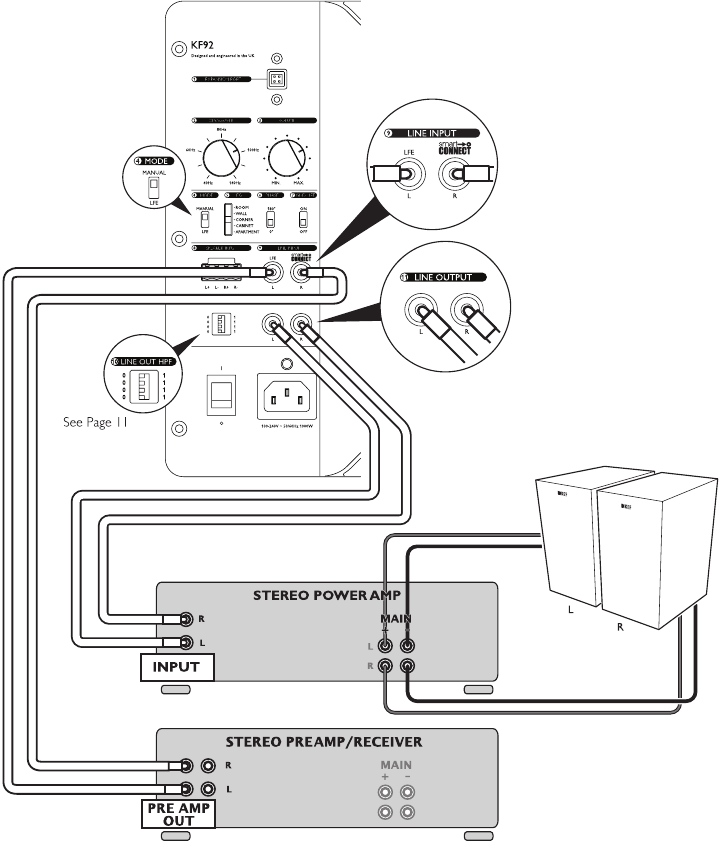

Aansluiting op kleine luidsprekers in een stereo-muzieksysteem

U kunt de LIJNUITGANG hoogdoorlaatfrequentie (HPF) van de KF92 gebruiken om de frequentierespons van de KF92 aan te passen aan de luidsprekers.

1. Sluit de versterker voor de luidsprekers aan op de LIJNUITGANG
2. Pas de hoogdoorlaatfrequentie via LIJNUITGANG HPF aan om de prestaties van de luidsprekers te optimaliseren. Raadpleeg de frequentie-instellingen in de tabel.

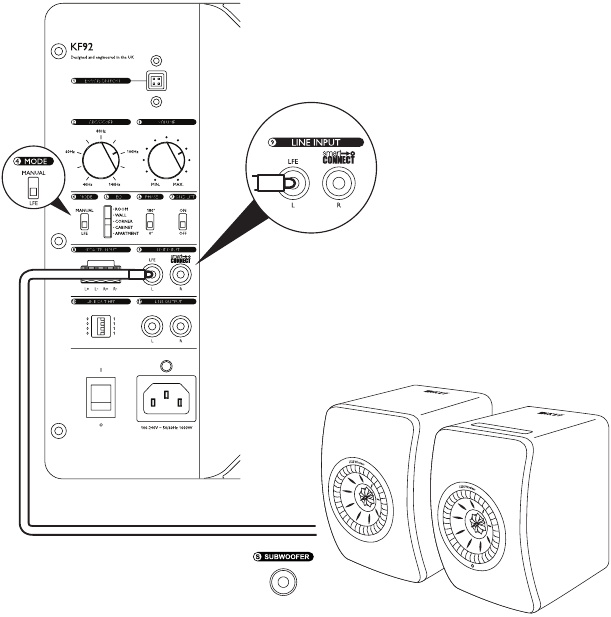

Aansluiting op LIJNINGANG vanaf LSX / LS50W / LS50W II

Wanneer u het gebruikt met LSX / LS50W / LS50W II, stelt u MODE in op LFE en gebruikt u hun respectievelijke KEF-app om de hoge en lage doorlaatfrequenties in te stellen.

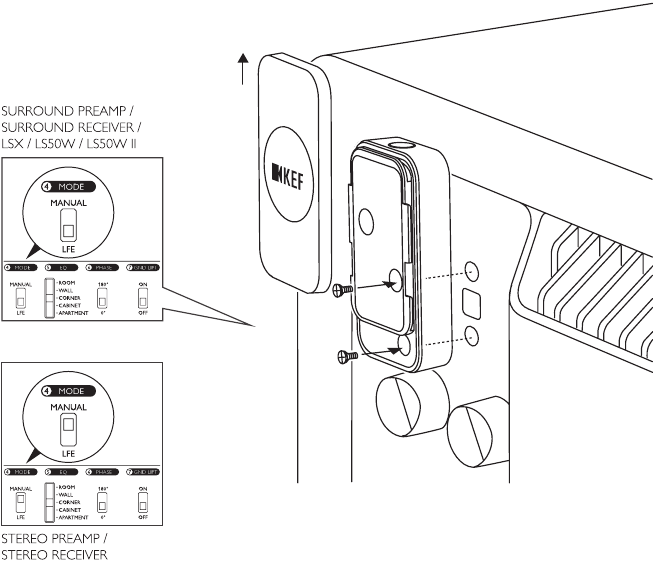

Aansluiting op KWI Wireless Subwoofer Adapter Kit (optioneel accessoire)

Raadpleeg de gedetailleerde installatie in de KWI-gebruikershandleiding.

Bedieningselementen

Regeling crossoverfrequentie & mode
De regeling van de crossoverfrequentie wijzigt de bovenste afsnijfrequentie van de subwoofer. Het effectieve bereik is van 40 Hz tot 140 Hz met een snelheid van 24 dB per octaaf. De frequentieregeling moet worden aangepast om de meest vloeiende integratie tussen de hoofd-/satellietluidsprekers en de subwoofer te bereiken. Rotatie met de klok mee verhoogt de afsnijfrequentie en rotatie tegen de klok in verlaagt de afsnijfrequentie.

1. Ideale crossover - vlakke respons.
2. Crossoverpunt te laag ingesteld - veroorzaakt een dip in de gecombineerde respons.
3. Crossoverpunt te hoog ingesteld - veroorzaakt een bult in de gecombineerde respons.

Als uw receiver/voorversterker geen subwoofer-crossover heeft

1. Stel de knop "Mode" (Modus) in op MANUAL (HANDMATIG).
2. Begin met de crossover op de subwoofer op 80 Hz en pas deze omhoog of omlaag aan totdat u de beste match met uw luidsprekers vindt.

Als uw AV-versterker/receiver/voorversterker een subwoofer-crossover heeft

1. Stel de knop "Mode" in op LFE
2. Begin met de crossover op de AV-versterker/receiver/voorversterker op 80 Hz en pas deze omhoog of omlaag aan totdat u de beste match met uw luidsprekers vindt.

Volumeregeling
De volumeregeling past het uitgangsniveau van de subwoofer aan in relatie tot het uitgangsniveau van de satelliet of AV-luidspreker. Rotatie met de klok mee om het uitgangsniveau te verhogen of tegen de klok in om het uitgangsniveau te verlagen.

Faseregeling
De faseregeling staat normaal gesproken op 0°, maar er kan soms meer uitgangsniveau worden bereikt in de 180°-positie, vooral wanneer de subwoofer ver van de satellietluidsprekers staat.

Aardlift
Als u aardgerelateerde ruis hoort, zorg er dan voor dat uw systeem goed is geaard en dat alle antenne-, satelliet- of CATV-lijnen goed zijn geaard. Als de ruis aanhoudt, zet u de "GND LIFT"-knop op "ON" (AAN) om eventuele resterende aardruis te verminderen of te elimineren.

Specificaties

KEF behoudt zich het recht voor om, in overeenstemming met voortdurend onderzoek en ontwikkeling, specificaties te wijzigen of aan te passen. E&OE.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
