Peavey PREDATOR Handleiding

BEDIENING

OM ELEKTRISCHE SCHOK OF BRANDGEVAAR TE VOORKOMEN, STEL DIT INSTRUMENT NIET BLOOT AAN REGEN OF VOCHT. ALVORENS DIT INSTRUMENT TE GEBRUIKEN.

Hals
De geselecteerde rock maple hals heeft een unieke bi-gelamineerde constructie (U.S. Patent #4,237,944) om ongeëvenaarde stijfheid te bieden en bescherming tegen kromtrekken. Extra versteviging wordt geboden met een stalen torsiestang. Deze halsafstelstang is voorzien van gerolde schroefdraad voor verbeterde sterkte en bescherming tegen breuken.
Dit instrument heeft een "volledige" schaallengte van 24%" en er zijn 23 frets. De kromming van de toets heeft een radius van 12" om uitstekende snaarbuigeigenschappen mogelijk te maken zonder de zoemende en "fretting out" problemen die geassocieerd worden met kleinere 10" radius toetsen. De frets zijn van 18% nikkel-zilver, medium en hoog gekroond voor een veiligere grip bij het buigen van snaren.

Body
De body is gemaakt van het beste handgeselecteerde hardhout, dat is afgewerkt in een glanzende custom kleur. De nieuwe Naturalite™ bodyvorm biedt betere toegang tot cutaways en alle 23 frets. De speciale ribbenkastcontour zorgt voor een gemakkelijke hantering en meer comfort wanneer het instrument wordt gebruikt met een gitaarband. (zie Onderhoud van het instrument)

Pickups
De pickups zijn high output, volledig instelbare 12-polige humbuckers, ontworpen om het tonale bereik en de flexibiliteit van het instrument te vergroten. De pickups hebben een standaardformaat en zijn volledig gepot om ongewenste microfonie en ruis te verminderen.
OPMERKING
HET IS VRIJWEL ONMOGELIJK OM DE PICKUPS TE DEMONTEREN ZONDER ZE VOLLEDIG TE VERNIELEN. ELKE POGING DAARTOE ZAL DE GARANTIE OP DE ELEKTRONICA VERVALLEN.

Schakelingen
De schakelingen van het instrument zijn conventioneel, met uitzondering van een tooncompenserende volumeregeling, die hoge frequentieverliezen minimaliseert wanneer deze op een lager volume wordt gebruikt. Volledige volume-instellingen maximaliseren echter de tonale mogelijkheden. Het volumeniveau moet daarom indien mogelijk bij de versterker worden geregeld.

Brug
Het instrument is uitgerust met een echt Kahler™ "Flyer™" tremolosysteem met vergrendelingssnaarklem. (zie bijgevoegd Kahler™ literatuurpakket.)

Hardware

• Echt Kahler™ vergrendelend tremolosysteem
• Graphlon™ topkam
• Acryl bedieningsknoppen met elastomeer gripring
• Pickup-keuzeschakelaar van militaire kwaliteit met comfortabele bat handle
• Output jack op de voorkant van de gitaar
• Zwart-wit-zwart gelamineerde slagplaat
• Premium gegoten stemmechanieken

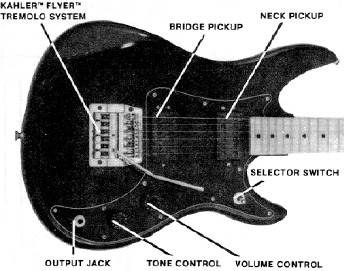

Bedieningselementen:

1. Volume Control:
   De volumeregeling fungeert als een mastervolume in die zin dat het het totale signaalniveau regelt dat van beide pickups naar de output jack wordt geleverd. Door de bedieningsknop met de klok mee te draaien wordt het volume verhoogd; door tegen de klok in te draaien wordt het volume verlaagd.
2. Tone Control:
   De toonregeling werkt, net als de volumeregeling, als een masterregeling. Door met de klok mee te draaien krijg je meer hoge tonen (hoge frequenties) en een helderdere tonaliteit. Door tegen de klok in te draaien krijg je minder hoge tonen en een "bassier" type geluid.
3. Pickup Selector Switch:
   Deze driestandenschakelaar bepaalt welke pickup operationeel is. Met de gitaar in een normale speelpositie, activeert het omhoog bewegen van de schakelaar de ritme (hals) pickup; de uiterste neerwaartse positie activeert de lead (brug) pickup; de middelste positie activeert beide pickups tegelijkertijd in een humbucking-modus.

Output Jack:
De output jack is een conventionele ¼" phone jack die standaard gitaarkabels accepteert.

Pickup Adjustment:
De 12 individuele pole piece schroeven op elke pickup maken kritische pickup aanpassing voor elke snaar mogelijk. Het omhoog of omlaag brengen van schroeven die zich het dichtst bij de brug bevinden, verhoogt of verlaagt de treble gevoeligheid. Het omhoog of omlaag brengen van schroeven die zich het dichtst bij de hals bevinden, verhoogt of verlaagt de low end gevoeligheid.
OPMERKING
ER MOET WORDEN GEZORGD VOOR VRIJE RUIMTE TUSSEN DE PICKUPS EN DE SNAREN. ONVOLDOENDE VRIJE RUIMTE ZAL LEIDEN TOT VERLIES VAN SUSTAIN EN MOGELIJKE SNAARZOEM BIJ HET SPELEN OP DE HOGERE FRETS.

Aanpassingen

Uw instrument is zorgvuldig afgesteld voor een nauwkeurige intonatie en speelgemak in de Peavey fabriek. Uw speelstijl of speelvereisten kunnen echter in de toekomst aanvullende aanpassingen noodzakelijk maken. Deze aanpassingen moeten worden uitgevoerd door uw Peavey dealer. Met een beetje zorg en door de volgende instructies nauwgezet op te volgen, kunt u deze aanpassingen echter zelf proberen uit te voeren.

LEES EN BEGRIJP DE INSTRUCTIES VOLLEDIG VOORDAT U AANPASSINGEN PROBEERT UIT TE VOEREN.

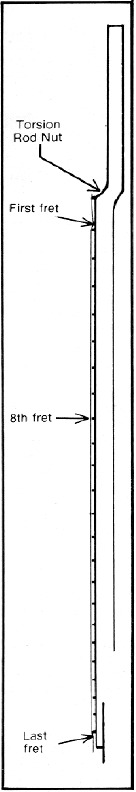

Torsiestang afstellen
Alle gitaarhalzen moeten een lichte kromming hebben om te voorkomen dat de snaren op de frets zoemen. Om de "rechtheid" van de hals in te stellen, moet een Peavey torsiestangsleutel nr. 75031001 worden gebruikt (verkrijgbaar bij een Peavey Accessory Center).

1. Stem het instrument op de standaard (A-440) toonhoogte.
2. Druk de zesde snaar (BIG E) in op de eerste en laatste frets.
3. Controleer op ruimte tussen de snaar en de achtste fret.
4. De speling mag niet minder dan 0,012" en niet meer dan 0,025" bedragen.
5. Om de speling te vergroten, draait u de torsiestangmoer los (tegen de klok in). Minder speling (rechttrekken van de hals) wordt bereikt door de moer aan te draaien.

   HET IS GEWOONLIJK NIET NODIG OM DE TORSIESTANGMOER MEER DAN EEN VOLLEDIGE SLAG IN EEN VAN BEIDE RICHTINGEN TE DRAAIEN. EEN KWART TOT EEN HALVE SLAG IS NORMAAL GESPROKEN VOLDOENDE OM DE MEESTE AANPASSINGEN TE MAKEN. OVERMATIGE ROTATIE KAN SCHADE VEROORZAKEN AAN DE HALS EN TORSIESTANG. ALS OVERMATIGE KRACHT NODIG IS OM DE TORSIESTANGMOER TE DRAAIEN, MOET U UW PEAVEY DEALER OF DE FABRIEK RAADPLEGEN VOORDAT U VERDERE AANPASSINGEN MAAKT.
6. Herhaal stap 1 tot en met 5 totdat de juiste speling is bereikt.

Halshoek
De halshoekaanpassing werkt in combinatie met de hoogteaanpassing van de brug om de totale snaarhoogte in te stellen. Deze aanpassing moet zoveel mogelijk worden gebruikt om de snaarhoogte in te stellen in plaats van de hoogteaanpassing van de brug.

1. Verminder de snaarspanning enigszins door de gitaar te ontstemmen (ongeveer 1 tot 2 volledige stappen).
2. Draai twee halsschroeven (het dichtst bij de kop van de gitaar) ongeveer 1 slag los.
3. Draai de overige twee halsschroeven (het dichtst bij de brug) ongeveer 2 slagen los.
4. De snaarhoogte kan nu worden aangepast met de halshoekschroef die zich in het vijfde gat in de halsplaat bevindt. Een 1/8" inbussleutel wordt gebruikt om deze aanpassing te maken. Door de schroef met de klok mee te draaien, komen de snaren dichter bij de toets te liggen.
   OPMERKING
   DE SNAARHOOGTE MOET WORDEN AANGEPAST AAN UW EIGEN SPEELSTIJL. OPGEMERKT MOET WORDEN DAT HET TE LAAG INSTELLEN VAN DE SNAARHOOGTE ZAL LEIDEN TOT OVERMATIG SNAARZOEMEN EN GERAMMEL — VOORAL MET EEN "ZWARE" SPEELTECHNIEK. EEN OVERMATIG HOGE ACTIE ZAL LEIDEN TOT INTONATIEPROBLEMEN EN EEN VERMINDERDE BESPEELBAARHEID.
5. Draai na de aanpassing alle vier de halsschroeven stevig vast.
6. Stem de gitaar op de standaard toonhoogte. Controleer de snaren op de juiste hoogte en bespeelbaarheid. Herhaal indien nodig stap 1 tot en met 5 totdat de actie correct is.

Zadelhoogte afstellen

OPMERKING
ALLE ZADELHOOGTE EN INTONATIE AANPASSINGEN MOETEN WORDEN UITGEVOERD VOORDAT DE SNAARVERGRENDELING WORDT VASTGEDRAAID.
RAADPLEEG HET BIJGEVOEGDE KAHLER™ FLYER LITERATUURPAKKET.

Snaarintonatie:
Nauwkeurige snaarintonatie instellingen zorgen ervoor dat uw instrument op elk punt op de hals gestemd speelt. Hoewel "perfecte intonatie" een fysieke onmogelijkheid is bij een instrument met frets, maximaliseren de juiste instellingen de nauwkeurigheid van individuele noten op en neer de hals.
De intonatie wordt ingesteld door de toonhoogte van een open snaar te vergelijken met de toonhoogte van dezelfde snaar wanneer deze een octaaf hoger wordt gespeeld op de 12e fret. De werkelijke "trillende lengte" van die snaar wordt gevarieerd totdat de noten beide op de juiste toonhoogte staan. De "trillende lengte" van de snaar wordt gewijzigd door het brugzadel naar voren of naar achteren te verstellen, afhankelijk van of de gefretteerde noot scherper of vlakker van toonhoogte is dan de open noot. Als de gefretteerde noot scherper is dan de open noot, moet de trillende lengte van de snaar worden vergroot — verplaats het brugzadel naar achteren, weg van de pickups. Als de gefretteerde noot vlak is, moet de trillende lengte worden verkort — verplaats het brugzadel naar voren, in de richting van de pickups, om de lengte te verkorten.
OPMERKING
HET IS VAAK MOEILIJK VOOR HET ONGETRAINDE OOR OM TE BEPALEN WANNEER DE OPEN NOOT EN DE GEFRETTEERDE NOOT PRECIES DEZELFDE TOONHOOGTE HEBBEN. SOMMIGE SPELERS VINDEN HET VEEL GEMAKKELIJKER OM DE 12E FRET HARMONIC VAN DE SNAAR (IN PLAATS VAN DE OPEN NOOT) TE VERGELIJKEN MET DE GEFRETTEERDE NOOT. EEN HARMONIC WORDT GESPEELD DOOR DE SNAAR MET DE RECHTERHAND TE PLUKKEN TERWIJL DE SNAAR MET DE LINKERWIJSVINGER (ZO LICHT MOGELIJK) DIRECT BOVEN DE TWAALFDE FRET WORDT AANGEPAST. DE LINKERWIJSVINGER WORDT ZO SNEL MOGELIJK WEGGETROKKEN NADAT DE SNAAR IS GEPLUKT, WAARDOOR EEN "CHIME" EFFECT ONTSTAAT. DEZE CHIMED NOOT WORDT VERVOLGENS VERGELEKEN MET DE GEFRETTEERDE NOOT.
VOOR NOG MEER GEMAK EN EEN HOGE MATE VAN NAUWKEURIGHEID RADEN WE EEN VAN DE VELE SOORTEN ELEKTRONISCHE GITAARSTEMAPPORATEN AAN DIE BIJ DE MEESTE MUZIEKWINKELS VERKRIJGBAAR ZIJN. DE STEMAPPORATEN DIE EEN METER OF EEN BEWEGENDE LED-DISPLAY GEBRUIKEN, ZIJN MEESTAL GEMAKKELIJKER TE GEBRUIKEN DAN HET TYPE MET EEN NUMERIEKE FREQUENTIE-UITLEZING.

Intonatie instellen:
OPMERKING
ZOWEL DE TORSIESTANG ALS DE SNAARHOOGTE-INSTELLINGEN WERKEN NAUW SAMEN MET DE SNAARINTONATIE. DEZE AANPASSINGEN MOETEN WORDEN VOLTOOID VOORDAT ER EEN POGING WORDT ONDERNOMEN OM DE SNAARINTONATIE OP DE BRUG IN TE STELLEN.

1. Zorg ervoor dat de torsiestang en de snaarhoogte correct zijn ingesteld.
2. Stem de gitaar op de standaard A-440 toonhoogte.
3. Houd het instrument in een normale speelpositie of plaats de gitaar op een schoon, vlak oppervlak, zodat alleen de body in contact is met het werkoppervlak. Elke druk op de hals heeft invloed op de intonatie instellingen.
4. Speel de 1e snaar open en vergelijk deze met de toonhoogte van dezelfde snaar wanneer deze op de 12e fret wordt gespeeld. Deze noten moeten hetzelfde zijn (één octaaf uit elkaar).
5. Gebruik de sleutel die bij de Kahler™ Flyer™ unit is geleverd om het snaarzadel zo te verstellen dat zowel de gefretteerde als de open noten hetzelfde zijn. (zie "Adjusting the Kahler™ Flyer™ tremolo").
   OPMERKING
   HET ZAL VAAK NODIG ZIJN OM DE OPEN SNAAR TERUG TE BRENGEN NAAR DE STANDAARD TOONHOOGTE NADAT DE BRUGPOSITIE IS GEWIJZIGD.
6. Herhaal stap 4 en 5 voor de overige snaren.
7. Herhaal stap 1 tot en met 6 indien nodig totdat de intonatie van alle snaren nauwkeurig is afgesteld.

Onderhoud van het instrument

Dit is een hoogwaardig muziekinstrument dat is vervaardigd uit de beste materialen en met de meest up-to-date productiemethoden die beschikbaar zijn. Met redelijk onderhoud zou het vele, vele jaren van dienst moeten zijn en een uitstekende bespeelbaarheid moeten bieden.

Temperatuur en vochtigheid
Het is belangrijk dat uw instrument wordt beschermd tegen extreme of plotselinge veranderingen in temperatuur of vochtigheid. Het instrument moet in de koffer worden opgeborgen wanneer het niet in gebruik is.

Snaren:
De levensduur van de snaren kan aanzienlijk worden verlengd door ze na gebruik regelmatig schoon te maken en af te vegen. Vuil en transpiratie hebben de neiging zich op te hopen aan de onderkant van de snaren, dus het is vaak nodig om een doek tussen de snaren en de toets te schuiven. Vuilbeladen snaren veroorzaken problemen met het stemmen en de intonatie, evenals roest en corrosie.
Voor de beste prestaties moeten snaren ongeveer eens per maand of om de vierentwintig speeluren worden vervangen. Sommige spelers vinden het misschien prettiger om snaren vaker te vervangen.
OPMERKING
UW INSTRUMENT IS UITGERUST MET HOOGWAARDIGE PEAVEY SNAREN. DE INTONATIE EN ACTIE VAN UW INSTRUMENT ZIJN ZORGVULDIG AFGESTEMD VOOR MAXIMALE BESPEELBAARHEID MET DEZE SNAREN. WANNEER SNAARVERVANGING NOODZAKELIJK WORDT, RADEN WE ONZE HOOGWAARDIGE EN DUURZAME PEAVEY SNAREN AAN.

Afwerking:
Uw instrument heeft een polyurethaan afwerking die zowel duurzaam als weerbestendig is, maar desalniettemin zorg nodig heeft. Auto-grade waxen beschermen, reinigen en laten het glanzen. Tussen het waxen door moet het instrument worden afgeveegd met een droge, zachte doek.

Koffer:
Een unieke gegoten plastic koffer (patent aangevraagd) biedt maximale bescherming en duurzaamheid onderweg. De koffer is voorzien van grote opbergvakken en een hangslotslip om het vergrendelen voor luchttransport te vergemakkelijken.
De koffer kan worden schoongemaakt met een vochtige doek, met of zonder zeep. Er moet op worden gelet dat de schuimrubberen binnenkant niet nat wordt.

De Electric Case™
Hieronder volgen enkele algemene richtlijnen als u uw Peavey instrument met onze optionele Electric Caser™ heeft gekocht. De Electric Case™ is onze robuuste, dubbelwandige en gegoten koffer die een uiterst gevoelige voorversterker en een 10 watt eindversterker bevat.
Het voorversterkergedeelte bevat twee ingangen voor de gitaar, A en B genoemd. Ingang A is de meest gevoelige ingang en biedt de hoogste versterking (volume). De B-ingang heeft iets minder versterking dan ingang A en moet worden gebruikt met gitaren die een zeer hoge output ("hete") pickups hebben.
Vervolgens zijn er de pre gain, equalizer en post gain regelaars. Deze regelaars kunnen op verschillende manieren worden aangepast om veel verschillende tonaliteiten en texturen te verkrijgen. Bijvoorbeeld: als u een zeer zuivere tonaliteit wenst, draait u de post gain regelaar tussen "8" en "10" en past u vervolgens de pre gain regelaar aan op het gewenste normale volumeniveau.
OPMERKING
WE RADEN NIET AAN DAT DE PRE GAIN REGELAAR VOOR DEZE TOEPASSING HOGER WORDT INGESTELD DAN ZIJN NUMMER "5" POSITIE. HET PLAATSEN VAN DE PRE GAIN REGELAAR BOVEN DEZE INSTELLING KAN LEIDEN TOT VERSTERKER CLIPPING EN MOGELIJKE LUIDSPREKERSCHADE/UITVAL.

De equalizerregelaar kan nu worden aangepast om een "bassier" type geluid te leveren ("0" - "5") of een helderdere tonaliteit
Als u een vervormd geluid wenst voor rock-achtige texturen, draait u de pre gain regelaar tussen zijn nummer "5" en "10" positie en past u vervolgens de post gain regelaar aan tussen zijn nummer "1" en "5" positie. De equalizerregelaar kan worden aangepast voor "silkier" distortion geluiden ("0" - "5") of voor een grotere hoeveelheid "bite" (5 - "10")
OPMERKING
NET ALS BIJ DE INSTELLINGEN VOOR HET VERKRIJGEN VAN EEN "ZUIVER" GELUID, WORDT HET NIET AANBEVOLEN OM DE POST GAIN REGELAAR HOGER TE DRAAIEN DAN ZIJN NUMMER "5" POSITIE. INSTELLINGEN HOGER DAN "5" KUNNEN LEIDEN TOT EEN OVERBELASTING VAN DE EINDVERSTERKER EN MOGELIJKE LUIDSPREKERSCHADE EN/OF UITVAL KUNNEN HET GEVOLG ZIJN.

VOOR UW VEILIGHEID HEBBEN WE EEN DRIEDRAADS (NET) KABEL MET DE JUISTE AARDINGSSYSTEMEN GEÏNCORPOREERD. HET IS NIET AAN TE RADEN OM DE AARDPIN ONDER ENIGE OMSTANDIGHEID TE VERWIJDEREN. ALS HET NODIG IS OM DE VERSTERKER ZONDER DE JUISTE AARDINGSSYSTEMEN TE GEBRUIKEN, MOETEN GESCHIKTE AARDINGSADAPTERS WORDEN GEBRUIKT. ER BESTAAT VEEL MINDER RUIS EN EEN VEEL KLEINER RISICO OP ELEKTRISCHE SCHOKKEN WANNEER DE UNIT WORDT GEBRUIKT MET DE JUISTE GEAARDE STOPCONTACTEN.

ALLE VERSTERKINGSACCESSOIRES. MICROFOONS. MIXERS, ENZ.. MOETEN CORRECT GEAARD ZIJN EN MOETEN WORDEN GEBRUIKT MET EEN 3-DRAADS NETSYSTEEM OM ELEKTRISCHE SCHOKKEN TE VOORKOMEN.

KOM NIET IN CONTACT MET ANDERE ELEKTRISCHE APPARATUUR WANNEER U UW INSTRUMENT BESPEELT (OF AANRAAKT). DE METALEN ONDERDELEN VAN DIT INSTRUMENT ZIJN GEAARD VOLGENS DE JUISTE EN GEACCEPTEERDE INDUSTRIE PRAKTIJKEN. HET IS MOGELIJK OM EEN ELEKTRISCHE SCHOK TE KRIJGEN BIJ CONTACT MET ANDERE ELEKTRISCHE APPARATUUR ALS DEZE ONJUISTE AARDINGSVOORZIENINGEN HEEFT.

GEBRUIK GEEN ONJUISTE OF SLECHT ONTWORPEN GITAARBANDEN OF ANDERE MANIEREN VAN ONDERSTEUNING. MOGELIJK LETSEL KAN HET GEVOLG ZIJN ALS ER ONJUISTE, INFERIEURE. SLECHT PASSENDE OF VERSLETEN BANDEN WORDEN GEBRUIKT. HET INSTRUMENT KAN MOGELIJK VALLEN. HET VEROORZAAKT LICHAMELIJK LETSEL OF SCHADE AAN HET INSTRUMENT OF AANVERWANTE APPARATUUR ALS DE VASTHOUDAPPARATEN OM WELKE REDEN DAN OOK FALEN.

GITAARSNAREN ZIJN GEMAAKT VAN" ZEER STERKE STAALLEGERINGEN. ZE ZIJN ONTWORPEN OM ONDER SPANNING TE WORDEN GEBRUIKT EN, ONDER BEPAALDE OMSTANDIGHEDEN, KUNNEN ZE BREKEN EN VAN DE GITAAR WEGSPRINGEN. STEM OF SPEEL DIT INSTRUMENT NIET MET UW GEZICHT DICHT BIJ DE SNAREN. AANGEZIEN ER ERNSTIG LETSEL KAN ONTSTAAN ALS EEN SNAAR ZOU BREKEN.

BASGITAARSNAREN STAAN ONDER AANZIENLIJKE SPANNING WANNEER ZE OP CONCERT (A-440) TOONHOOGTE ZIJN GESTEMD. WEES UITERST VOORZICHTIG BIJ HET STEMMEN (VOORAL BOVEN DE CONCERTTOONHOOGTE) OF BIJ HET GEBRUIK VAN SNAARBUIG- OF "POPPING" SPEELTECHNIEKEN. DE MOGELIJKHEID VAN SNAARBREUK EN PERSOONLIJK LETSEL BESTAAT ONDER DEZE OMSTANDIGHEDEN.
OPMERKING
DE PATCHKABEL TUSSEN DE GITAAR EN DE VERSTERKER IS EEN UITERST BELANGRIJKE SCHAKEL. VOOR OPTIMALE PRESTATIES MOET EEN HOOGWAARDIGE, GOED AFGESCHERMDE KABEL WORDEN GEBRUIKT IN DEZE TOEPASSING.

DE PEAVEY ELECTRIC CASE" IS ONTWORPEN EN GEBOUWD OM VOLDOENDE VERMOGENSRESERVE TE BIEDEN VOOR HET SPELEN VAN MODERNE MUZIEK WAARBIJ AF EN TOE EEN PIEKVERMOGEN NODIG KAN ZIJN, OM AF EN TOE EEN PIEKVERMOGEN AAN TE KUNNEN, IS VOLDOENDE VERMOGEN "HEADROOM" IN DIT SYSTEEM ONTWORPEN UITGEBREIDE WERKING OP ABSOLUTE MAXIMALE VERMOGENSNIVEAUS WORDT NIET AANBEVOLEN AANGEZIEN DIT HET BIJBEHORENDE LUIDSPREKERSYSTEEM ZOU KUNNEN BESCHADIGEN, WEES U ERVAN BEWUST DAT MAXIMAAL VERMOGEN KAN WORDEN BEREIKT MET ZEER LAGE INSTELLINGEN VAN DE VERSTERKINGSREGELAARS ALS HET INGANGSSIGNAAL ZEER STERK IS
Vanwege onze inspanningen voor constante verbetering, zijn kenmerken en specificaties onderhevig aan wijzigingen zonder kennisgeving.

PEAVEY ELECTRONICS CORP.
711 A Street/Meridian, MS 39301
Telefoon: (601) 483-5365
Telex: 504115
