Miku MAX-handleiding

De handleiding van de slimme chipoplader

Instructie

1. De oplader moet overeenkomen met de wisselspanning van de lokale stroomvoorziening voordat de oplader wordt aangesloten.
2. De oplader is ontworpen en getest voor de originele batterij van de fabrikant. Gebruik ze niet voor andere niet-overeenkomende batterijen.
3. De oplader is getest en afgestemd op de scooter. Als de oplader op andere scooters wordt gebruikt, kan dit een ander laadeffect hebben en/of schade aan de batterij veroorzaken.
4. Sluit de oplader en de scooter aan voordat u deze op de lokale stroomvoorziening aansluit, terwijl u de batterij gaat opladen. Koppel de oplader los van de lokale stroomvoorziening wanneer de batterij volledig is opgeladen. Koppel de oplader en de scooter niet los terwijl de oplader is aangesloten op de lokale stroomvoorziening om veiligheidsredenen.
5. Schud de oplader niet heftig. Dit kan schade aan de oplader veroorzaken.
6. Houd de oplader uit de buurt van water, stof of hoge temperaturen.
7. De oplader genereert warmte tijdens het werken. Het moet op een goed geventileerde plaats worden bewaard en uit de buurt van ontvlambare zaken worden gehouden.
8. Houd het uit de buurt van kinderen.
9. Als een draad of omhulsel kapot is, stuur deze dan naar een professionele reparatieservice. Open of repareer het niet zelf. Deze actie veroorzaakt gevaar en verliest de garantie van de oplader.
10. De oplader is ontworpen en gemaakt voor het opladen van elektrische scooterbatterijen. Gebruik het niet voor andere doeleinden.
11. Elk onjuist gebruik dat deze instructie niet opvolgt, verliest de garantie van de verkoper.

Gebruiksaanwijzing

1. Terwijl de oplader is aangesloten op de batterij, gaat er een groen lampje branden om de teststatus van het opladen aan te geven.
2. Terwijl de oplader is aangesloten op een lokale wisselstroomvoorziening van 110V/220V/250V, wordt het groene lampje rood om de oplaadstatus aan te geven.
3. Na 4-6 uur opladen wordt het rode lampje groen om aan te geven dat het opladen van de batterij is voltooid.
4. Wanneer het opladen is voltooid, onderbreekt de oplader automatisch de stroomtoevoer van de wisselstroomvoeding.

Prestaties

De prestaties van een elektrische scooter verschillen van voertuigen die worden aangedreven door een benzinemotor of door menskracht.
Het is erg belangrijk om te begrijpen hoe de MIKU elektrische scooter werkt voordat u gaat rijden.

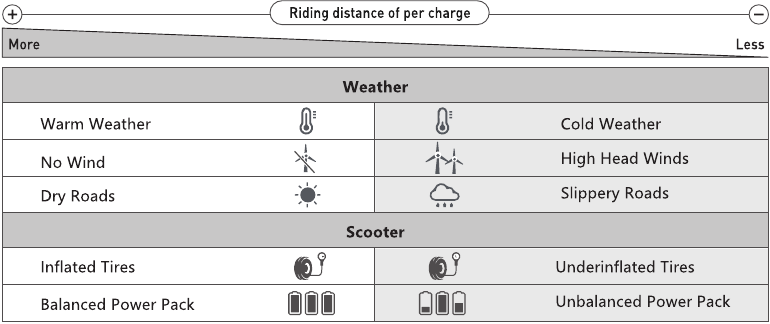

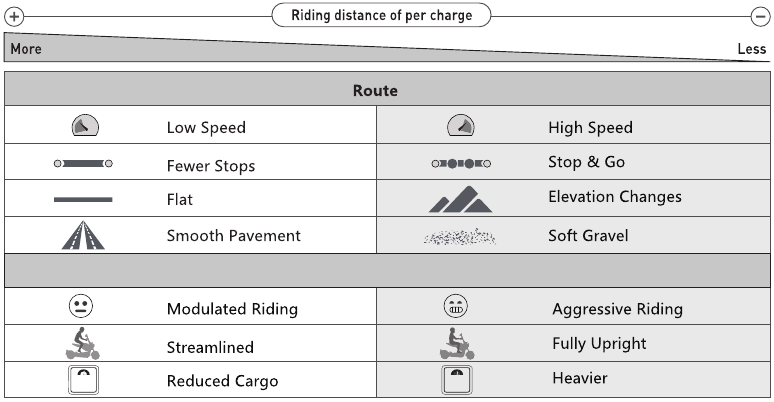

Rijafstand per lading

Testvoorwaarde:
Nieuw voertuig met nieuwe batterij, temperatuur op 200 °C, geen wind, A1-verlichting (op de scooter) uit, laadgewicht op 75 kg, standaarddruk.

• Rijgewoonte, wegomstandigheden, omgeving en temperatuur kunnen de rijafstand per lading verkorten.
• De bandenspanning en het laadgewicht verkorten de rijafstand per lading.
• De rijafstand per lading kan in de winter korter zijn vanwege de eigenaardigheid van de batterij.
• De rijafstand per lading wordt verkort door verlies van de levensduur van de batterij.

Snelle montage

U kunt zich voorbereiden op uw eerste rit na een eenvoudige montage in 2 stappen.

Stap 1
Maak de spiegels vast op de bevestigingsgaten op het stuur en draai ze vast met een moersleutel.

Stap 2
Stel de spiegels in de juiste positie af.

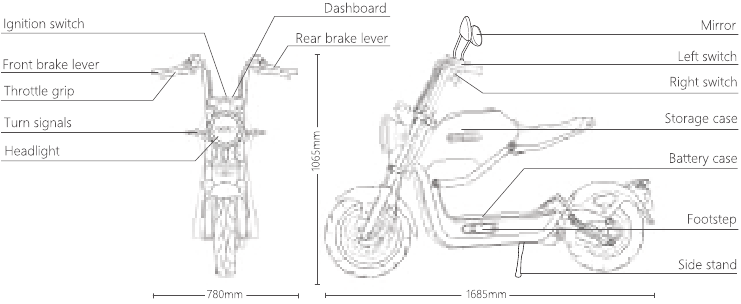

Pre-Ride Checklist (Checklist vóór het rijden)

Voer altijd de volledige checklist vóór het rijden uit voordat u de scooter gebruikt, omdat dit u kan helpen problemen te ontdekken die een veilige werking van de scooter kunnen belemmeren. Het niet volgen van deze volledige checklist voor elke rit kan leiden tot de dood, ernstig letsel en/of materiële schade aan uzelf en/of anderen.

Contactschakelaar

1. Alarm
   Laat het alarm afgaan om de positie van de scooter te volgen.
2. Lock
   Schakel het antidiefstalsysteem in.
3. Unlock Schakel het antidiefstalsysteem uit.

	OFF Positie Deze positie wordt gebruikt om de scooter uit te schakelen (OFF), waardoor het elektrische systeem wordt uitgeschakeld.
	ON Position Deze positie wordt gebruikt voor het bedienen van de scooter. Steek de sleutel in het contact en draai deze met de klok mee. In deze positie vindt de volgende volgorde plaats: Lichten gaan AAN Dashboard gaat AAN
	De stuurslot bedienen: Draai het stuur helemaal naar links. Met de sleutel in de OFF-stand drukt u de sleutel omlaag en draait u de sleutel tegen de klok in. Om het stuurslot te ontgrendelen: Steek de sleutel in het contact en draai deze met de klok mee.

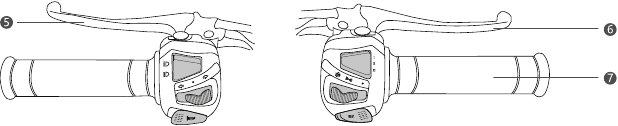

Remhendels & Gashendel

• Achterremhendel : Wanneer u de scooter stopt, knijpt u de linkerremhendel soepel en stevig in om de achterrem te activeren. Activeer altijd eerst de achterrem.
• Voorremhendel : Knijp in de rechterhendel om de voorrem te activeren. De rechterhendel moet in het begin voorzichtig worden ingeknepen om te voorkomen dat het voorwiel blokkeert.
• Gashendel : De draaigashendel bevindt zich op het rechterstuur. Versnel door de gashendel naar u toe te draaien. Vertraag door de gashendel van u af te draaien. De gashendel is voorzien van een veiligheidsveer die de gashendel bij loslaten terug laat springen.

Wees uiterst voorzichtig bij het inschakelen van de voorrem om te voorkomen dat het voorwiel blokkeert. Het blokkeren van het voorwiel kan een ernstig ongeluk veroorzaken.

Linker- en rechter schakelaar

Linkerschakelaar

1. Grootlicht en dimlicht
2. Richtingaanwijzer
3. Claxon

Rechterschakelaar

4. 3-standenbedieningssleutel
   1. ECO,
   2. Normaal,
   3. Sport
5. Koplamp schakelaar
6. Cruise control key:
   De snelheid wordt behouden zonder gas te geven door op de Cruise control key (Cruise control sleutel) te drukken.
   De cruisefunctie wordt geannuleerd door een remhandeling.

Dashboard

1. Daylight Indicator
   Wanneer de scooter start, wordt de Daylight Indicator (daglichtindicator) automatisch ingeschakeld.
2. Energy level indicator
   Deze indicator en uitlezing geven de hoeveelheid energie weer die nog in het accupakket zit, vergelijkbaar met de brandstofmeter op een benzine aangedreven scooter.
3. Speedometer
   De Speedometer (snelheidsmeter) is een digitale weergave in kilometers per uur (km/u).
4. Left turn signal indicator
   Knippert groen wanneer een linker afslag is geselecteerd met de richtingaanwijzerschakelaar. Deze pijl blijft knipperen totdat het richtingaanwijzerverzoek is geannuleerd.
5. Riding time indicator
   De klok geeft de rijtijd van een enkele rit weer.
6. High beam indicator
   Wanneer het grootlicht van de koplamp is ingeschakeld, licht deze indicator blauw op en blijft dit zo totdat het grootlicht wordt uitgeschakeld.
7. Right turn signal
   Knippert groen wanneer een rechter afslag is geselecteerd met de richtingaanwijzerschakelaar. Deze blijft knipperen totdat het richtingaanwijzerverzoek is geannuleerd.
8. Total odometer
   De Total odometer (totale kilometerteller) geeft de totale afstand weer die de scooter heeft afgelegd in kilometers.
9. Trip odometer
   De Trip odometer (dagteller) geeft de afstand van een enkele rit in kilometers weer.

Voordat u de motor start

• Tires
  1. Zorg ervoor dat beide banden minimaal 3 mm profieldiepte in het midden hebben.
  2. Beide banden moeten worden opgepompt tot de druk die op de zijkant van de band staat aangegeven.
  3. Vervang de banden als de profieldiepte minder dan 3 mm in het midden van de banden is.
• Throttle
  1. Controleer of de werking soepel is. Zorg ervoor dat de gashendel kan terugkeren om de stroom af te sluiten.
  2. Controleer op gerafelde kabel of beschadigde kabelbehuizing. Vervang de beschadigde kabel om een elektrische schok te voorkomen.
  3. Controleer de gashendel op modder, vuil en ijs. Verwijder alle verontreinigingen.
• Fasteners
  1. Controleer of alle asmoeren en wartelmoeren goed vastzitten.
  2. Controleer op ontbrekende bevestigingsmiddelen, vervang ze indien nodig.
  3. Controleer of alle andere bevestigingsmiddelen goed vastzitten. Draai indien nodig vast.
• Steering
  1. Zorg ervoor dat de besturing vrij kan draaien.
  2. Controleer de juiste "toespoor" van de wielen
  3. Smeer/stel indien nodig af. Zie het hoofdstuk Onderhoud.
• Chassis frame
  Controleer op verbogen/beschadigde onderdelen, vervang ze indien nodig.
• Battery
  Controleer het energieniveau om er zeker van te zijn dat het voldoende is om te rijden.
• Lights
  Controleer de juiste werking. Vervang de lampen indien nodig.

De scooter uitschakelen

Schakel de scooter altijd uit door de contactschakelaar op OFF te zetten.

Het inknijpen van de remhendel schakelt de motor uit, maar als de contactschakelaar in de ON-stand blijft staan, kan de accu leeglopen.

De scooter stoppen

Natte, olieachtige of zanderige wegen verminderen de remwerking. Hard remmen op deze oppervlakken kan leiden tot verlies van controle en een ernstig ongeluk. Verminder de snelheid altijd zo geleidelijk mogelijk.

Activeer bij het remmen altijd eerst de achterrem om maximale controle over de scooter te behouden. Het grootste deel van uw remkracht komt van het voorwiel

Parkeren

Houd de sleutel altijd in de vergrendelde stand bij het parkeren van de scooter om diefstal te voorkomen. Parkeer op een gladde en harde ondergrond en zorg ervoor dat u waar mogelijk de zijstandaard gebruikt.

De zijstandaard is gecombineerd met een parkeerstopschakelaar. De parkeerstopschakelaar schakelt de stroom naar de motor uit terwijl de zijstandaard is losgelaten.

Motorveiligheid

Houd de scooter vrij van vuil, vooral in het gebied van de gaskabelverbinding.

• Start de motor nooit tenzij u goed zit met uw handen stevig op de bedieningselementen.
• Nooit knoeien met, veranderen of wijzigen van de scooter motorinstellingen. De motorbegrenzer is in de fabriek ingesteld en beschermt de motor tegen schade.
  Een te hoge motorsnelheid is potentieel gevaarlijk voor de bediener, omstanders en de motor zelf,
• Het bedienen van de scooter in omstandigheden waar water, modder, sneeuw, vuil, zand of ander vuil in de kabelgoot van de gaskabel en/of het gasmechanisme kan komen, kan ervoor zorgen dat de kabel of het gasmechanisme vast komt te zitten, wat kan leiden tot een vastzittende gashendel, verlies van controle en mogelijk de dood, en/of materiële schade.

Bevestigingsmiddelen

Zorg ervoor dat alle schroeven, borgmoeren en bouten goed zijn vastgedraaid. Draai nooit hardware te strak aan die is ontworpen om te bewegen. Het beperken van bewegende delen kan leiden tot verlies van controle en mogelijk letsel of de dood.

Vervang torque-type borgmoeren altijd door nieuwe borgmoeren van hetzelfde type na het verwijderen van de oude.

Batterij opladen

Controleer de lokale elektriciteitsvoorziening voordat u de batterij oplaadt. Zorg ervoor dat de batterijlader overeenkomt met de stroomvoorziening.

Gebruik altijd een originele Miku-batterijlader van de fabrikant. Een onjuiste oplader kan brand- of explosiegevaar opleveren.

De batterij is volledig opgeladen wanneer het statuslampje op de oplader groen wordt.

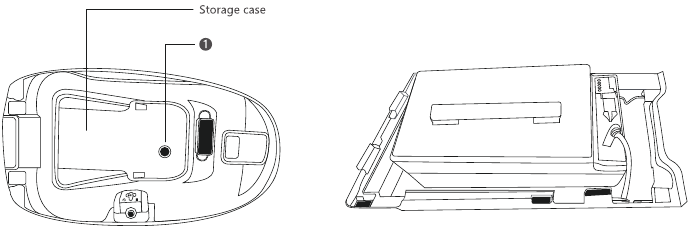

Power Pack & Opladen

De Miku Max bevat een draagbare powerpack in de batterijhouder aan de onderkant van de scooter. De powerpack kan in de scooter worden opgeladen of afzonderlijk buiten de scooter worden opgeladen.

Opladen op batterij

• Haal de powerpack uit de batterijhouder;
• Sluit de stekker van de oplader aan op de oplaadconnector van de powerpack;
• Het opladen is bezig als de oplaadindicatoren branden,

Opladen op scooter

• Sluit de stekker van de oplader aan op de oplaadconnector van de scooter;
• Het opladen is bezig als de rode oplaadindicator op de oplader brandt.

De powerpack eruit halen

• Trek aan de knop aan de onderkant van de opbergkoffer om de onderste koffer te openen,
• Koppel de draad los en haal de powerpack eruit.

INSTRUCTIES VOOR BATTERIJVERMOGENSINDICATOR
De batterij bevindt zich in de powerpack en heeft geen speciale inloopperiode nodig.

• De vermogensindicatoren geven 5 niveaus van batterijvermogen weer. Elke indicator geeft 20% van het batterijvermogen weer.
• De vermogensindicatoren knipperen terwijl de batterij wordt opgeladen.
• De powerpack is volledig opgeladen als alle 5 vermogensindicatoren blijven branden.

Onderhoudstips

Als u een MIKU elektrische scooter bezit, moet u weten dat er veel dingen mis kunnen gaan met uw elektrische scooter die de prestaties ervan belemmeren. Daarom is de manier waarop u voor uw elektrische scooter zorgt zo belangrijk.

• Wijzig de scooter niet ten opzichte van het originele ontwerp en de configuratie van de fabrikant.
• Montage, onderhoud en/of reparatie van deze scooter mag alleen worden uitgevoerd door aangewezen dealers of geautoriseerde reparatiecentra voor e-scooter reparaties om kwaliteitswerk en veilige scootercondities te waarborgen.

• Was of gebruik de scooter nooit bij vriestemperaturen. Water kan bevriezen in de draad en het gasklepmechanisme, wat mogelijk kan leiden tot het vastzitten van de gasklep, waardoor de motor kan blijven draaien en er controleverlies kan optreden.
• Schakel tijdens het stoppen altijd de scooter uit om te voorkomen dat deze onverwachts beweegt.

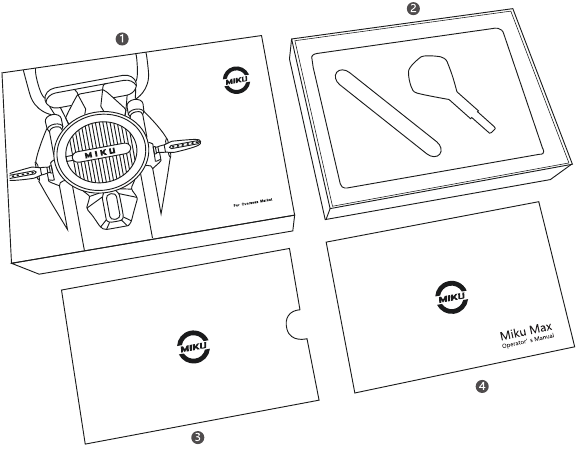

Miku sleutelkoker

1. Envelop
2. Buitenverpakking
3. Sleutelhanger & Sleutel
4. Gebruiksaanwijzing

Veiligheidsrichtlijn - Definities

Deze handleiding bevat belangrijke informatie die u moet kennen en begrijpen om UW VEILIGHEID te beschermen en APPARATUURPROBLEMEN TE VOORKOMEN. De volgende symbolen helpen u deze informatie te herkennen. Lees de handleiding en let op deze paragrafen.

Lees en begrijp alle veiligheidsmaatregelen in deze handleiding voordat u het apparaat gaat gebruiken. Het niet naleven van de instructies in deze handleiding kan leiden tot persoonlijk letsel, schade aan eigendommen en/of het vervallen van uw garantie.

Het is uw verantwoordelijkheid om alle toepasselijke lokale, provinciale en federale wetten te kennen en na te leven tijdens het gebruik van deze elektrische scooter, inclusief maar niet beperkt tot verkeersveiligheid, voertuigregistratie, uitstoot en geluid.

Schade duidt op een zekerheid of een sterke mogelijkheid van persoonlijk letsel of overlijden als de instructies niet worden opgevolgd.

Waarschuwing duidt op een sterke mogelijkheid van schade aan de apparatuur of de mogelijkheid van persoonlijk letsel als de instructies niet worden opgevolgd

Voorzorgsmaatregelen duiden op een mogelijkheid van schade aan de apparatuur als de instructies niet worden opgevolgd.

Onjuiste bediening of onderhoud van deze scooter kan leiden tot ernstig letsel en schade aan eigendommen. Lees en begrijp de tips voor veiligheidsinstructies en de bedieningsinstructies voordat u deze scooter gebruikt. Houd u altijd aan alle toepasselijke lokale, provinciale en federale wetten bij het gebruik van deze scooter.

Bewaar deze belangrijke veiligheidsinstructies!
Lees en begrijp al deze veiligheidsinstructies. Zorg ervoor dat u ze bewaart voor toekomstig gebruik.

Algemene voorzorgsmaatregelen

• Lees en volg alle instructies in de handleiding van MIKU-producten voordat u deze scooter probeert te gebruiken. Gooi deze gebruikershandleiding of enig ander materiaal of documentatie die bij deze scooter is geleverd, niet weg.
• Het wijzigen van de scooter en/of het verwijderen van originele apparatuur en/of veiligheidsstickers kan deze scooter onveilig maken voor gebruik.
• Vervang alle veiligheidsstickers die onleesbaar worden of losraken van de scooter. Stickers geven cruciale waarschuwingen over mogelijke gevaren of veiligheidseisen.

Verkeersveiligheid

Volg altijd de volledige checklist vóór het rijden voordat u de scooter start of bedient.

• Volg altijd een volwassen, onder toezicht staande instructie en oefen voldoende in een onbelemmerde omgeving voordat u deze scooter op een openbare weg gebruikt.

• Uw veiligheid tijdens het rijden op deze scooter is volledig afhankelijk van uw vermogen om een juist oordeel te vellen. U moet voldoende oud, begripvol, mentaal vermogen en fysiek in staat zijn om deze scooter veilig te bedienen.

• Overmatige voertuigsnelheid is een belangrijke oorzaak van ongevallen, die de dood of ernstig letsel kunnen veroorzaken aan u, andere mensen en/of eigendommen. Houd u altijd aan alle toepasselijke verkeersveiligheidswetten tijdens het gebruik van deze scooter, en houd rekening met de huidige weers- en verkeersomstandigheden en vertraag indien nodig.

• Wees uiterst voorzichtig bij het rijden op nat, glad, ruw of hellend terrein. Er is een verhoogd risico op controleverlies, wat kan leiden tot letsel, overlijden en/of schade aan eigendommen.

• Stop de scooter en schakel de motor onmiddellijk uit als de scooter ongewone geluiden of trillingen maakt. Controleer de scooter op schade. Overmatig geluid of trillingen zijn een teken van losse of versleten onderdelen.

• Gebruik de scooter nooit onder invloed van alcohol, drugs of medicijnen van welke aard dan ook. Een dergelijke bediening is gevaarlijk voor uzelf en/of anderen en kan illegaal zijn op uw locatie.
• Wees uiterst voorzichtig bij het rijden op nat, glad, ruw of hellend terrein. Er is een verhoogd risico op controleverlies, wat kan leiden tot letsel, overlijden en/of schade aan eigendommen.

• Gebruik deze scooter nooit om een soort van racen, stuntrijden, sprongen, spin-outs, donuts of andere manoeuvres uit te voeren. U kunt uzelf of anderen doden of verwonden en/of schade aan eigendommen veroorzaken.


Controleer de bandenspanning voordat u de scooter bedient met behulp van een correct gekalibreerde bandenspanningsmeter.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Miku MAX-handleiding

Beschikbare talen
