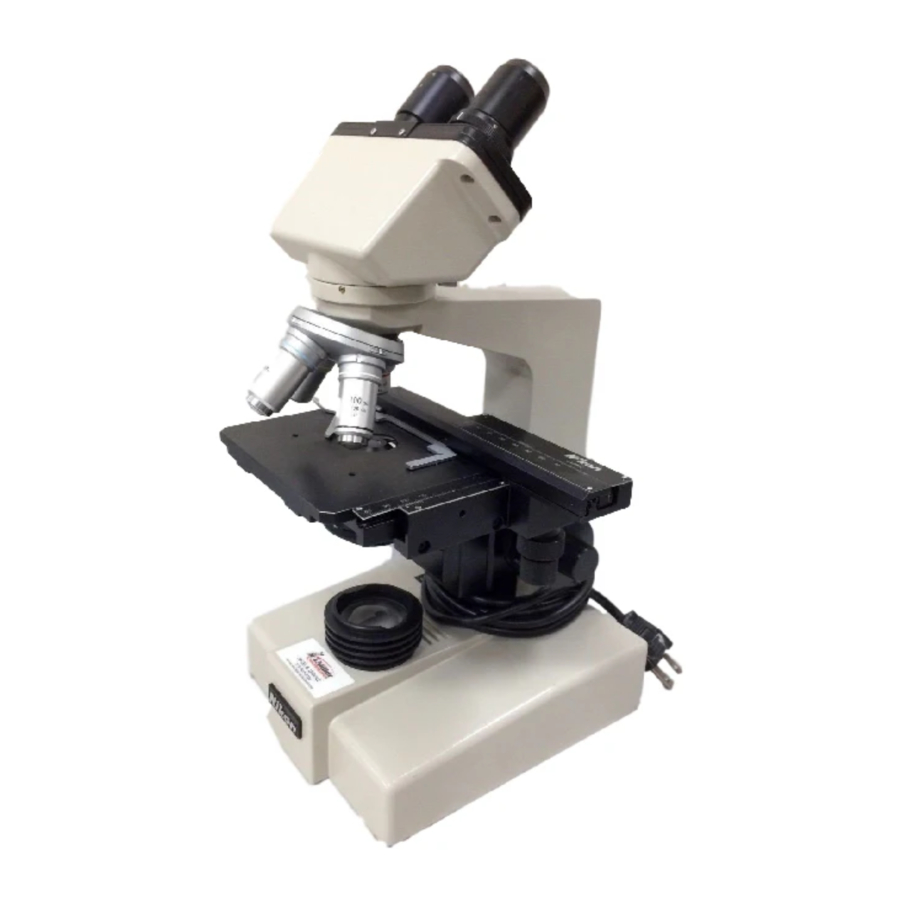

Nikon SC Handleiding

VOORZORGSMAATREGELEN BIJ HET HANTEREN

1. Rood gekleurde borgschroef
   Verwijder de rood gekleurde borgschroef voordat u de microscoop hanteert.
2. De lamp en zekering vervangen
   Zorg ervoor dat u de aan/uit-schakelaar op OFF zet en de stekker uit het stopcontact haalt voordat u de lamp of zekering vervangt.
3. Plaats voor gebruik
   Vermijd het gebruik van de microscoop op een stoffige plaats, waar hij onderhevig is aan trillingen of wordt blootgesteld aan hoge temperaturen, vocht of direct zonlicht.
4. Vuil op de lens
   Laat geen stof, vuil of vingerafdrukken achter op de lensoppervlakken.
   Ze zullen voorkomen dat u een heldere waarneming van het specimenbeeld krijgt.
5. Vermijd scherpe stoten!
   Behandel de microscoop voorzichtig en vermijd scherpe stoten.
6. Gebruik objectieven en oculairs van het type SC
   Gebruik voor de SC-microscoop geen andere objectieven en oculairs dan die van het type SC.

ONDERHOUD EN VERZORGING

1. De lenzen reinigen
   Om de lensoppervlakken te reinigen, verwijdert u stof met een zachte haarborstel of gaas. Alleen voor het verwijderen van vingerafdrukken of vet, moet een zachte katoenen doek, lenspapier of gaas licht bevochtigd met absolute alcohol (ethanol of methanol) worden gebruikt. Gebruik alleen xyleen voor het reinigen van de objectieven en immersieolie. Neem voldoende voorzorgsmaatregelen bij het hanteren van alcohol en xyleen.
2. De geverfde oppervlakken reinigen
   Vermijd het gebruik van een organisch oplosmiddel (bijvoorbeeld; verdunner, xyleen, ether, alcohol enz.) voor het reinigen van de geverfde oppervlakken en plastic onderdelen van het instrument.
3. Probeer nooit te demonteren!
   Probeer nooit het instrument te demonteren om de mogelijkheid van aantasting van de operationele efficiëntie en nauwkeurigheid te voorkomen.
4. Wanneer niet in gebruik
   Wanneer niet in gebruik, dek het instrument af met de bijgeleverde vinyl hoes of plaats het in de koffer (op bestelling verkrijgbaar) en bewaar het op een plaats vrij van vocht en schimmels.
5. Periodieke controle
   Om de prestaties van het instrument te behouden, raden we de klanten aan om het instrument periodiek te controleren. Neem voor meer informatie contact op met onze dealers.

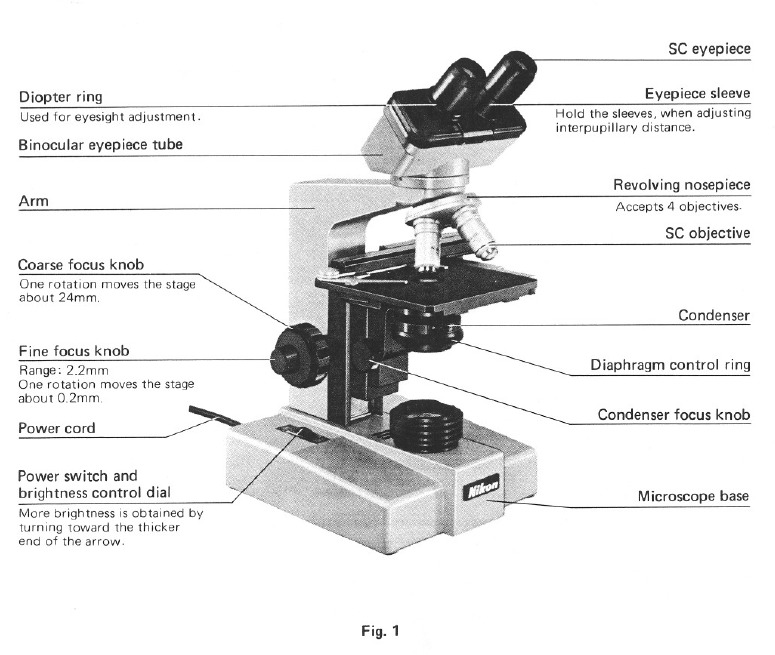

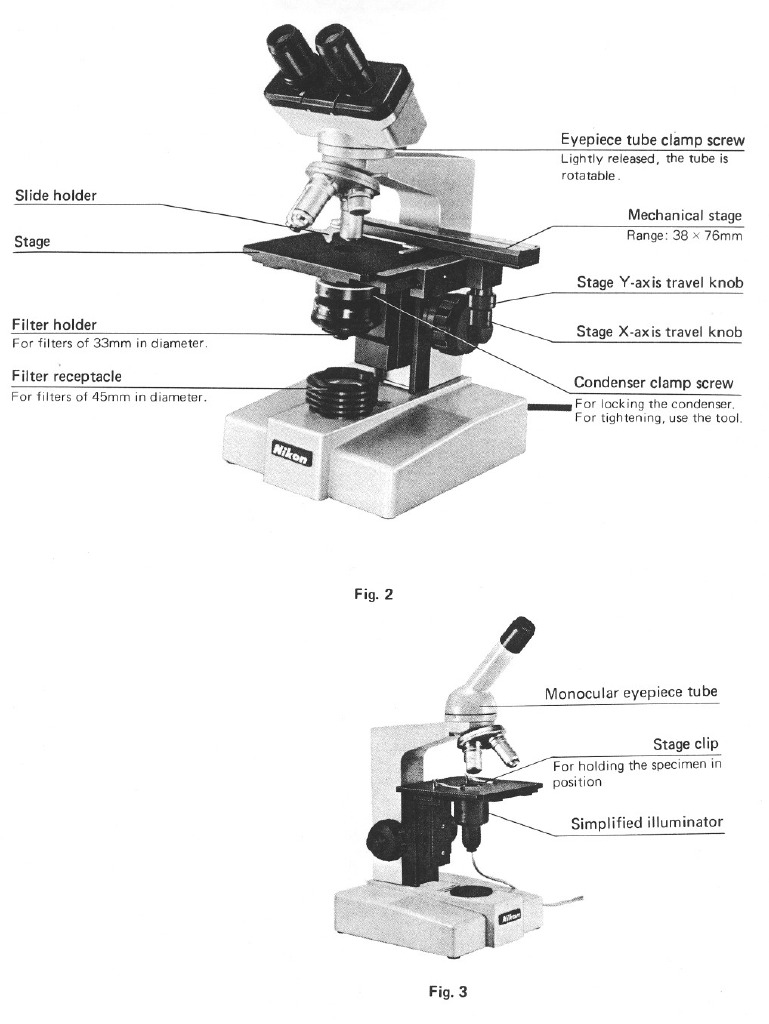

NOMENCLATUUR EN FUNCTIE

De beschrijvingen in deze handleiding hebben grotendeels betrekking op het gebruik van de microscoop met binoculaire oculairbuis. Ze zijn van toepassing, behalve waar niet gespecificeerd, op het monoculaire oculairtype.

MONTAGE

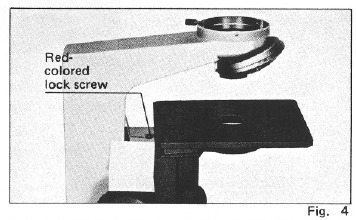

Verwijder de rood gekleurde borgschroef voordat u de microscoop hanteert. (Afb. 4)

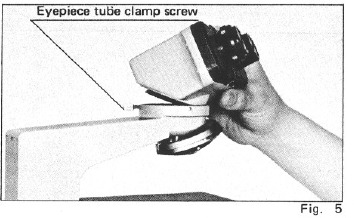

1. De oculairbuis bevestigen (Afb. 5)
   1. Draai de klem schroef van de oculairbuis voldoende los.
   2. Kantel de oculairbuis zoals weergegeven in Afb. 5 en plaats deze in een horizontale positie.
   3. Draai de klem schroef stevig vast.

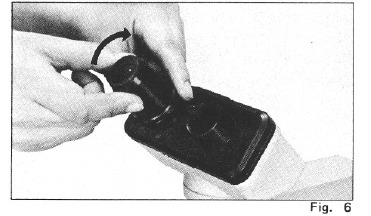

2. Het oculair bevestigen (Afb. 6)
   1. Verwijder de stofdoppen van de buizen.
   2. Schroef de oculairs erin.
   3. Om onbedoeld losraken te voorkomen, schroeft u het oculair stevig vast, met behulp van een rubberen vel of iets dergelijks om het oculair vast te houden.

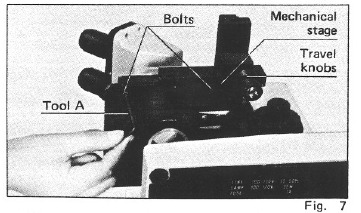

3. De mechanische tafel bevestigen (Afb. 7)
   1. Plaats de mechanische tafel op de tafelmontage zodat de reis knoppen zich aan de rechterkant bevinden van een bediener die naar de tafel kijkt.
   2. Maak de tafel vast vanaf de onderkant met de twee 4 mm zeskantbouten, met behulp van gereedschap A.

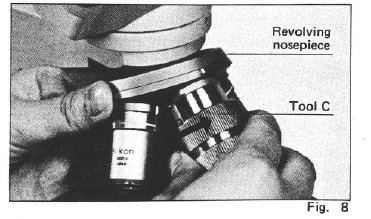

4. De objectieven bevestigen (Afb. 8)
   1. Schroef de objectieven in het revolverkopstuk in een zodanige volgorde dat, wanneer het revolverkopstuk met de klok mee wordt gedraaid, een objectief met een hogere vergrotingsfactor het optische pad binnengaat.
   2. Om onbedoeld losraken te voorkomen, is het mogelijk om ze stevig vast te zetten met behulp van gereedschap C.


5. De condensor bevestigen

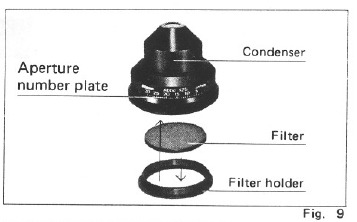

   1. Plaats het blauwe filter in de filterhouder. (Afb. 9)

   2. Schuif de condensor zo ver mogelijk in de houder in de positie waar de plaat met het diafragma nummer naar de bediener is gericht.

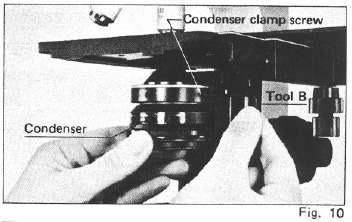

   3. Draai de klem schroef van de condensor vast met behulp van gereedschap B. (Afb. 10)
      Opmerking: De gereedschappen A, B en C (Afb. 11) zijn niet inbegrepen in de microscoop set. Schaf ze indien nodig zelfstandig aan.



6. De lamp bevestigen
   De microscoop wordt geleverd met een lamp (100v, 115/125 of 220/240V-30W). Als het later nodig is om de lamp te vervangen, gaat u als volgt te werk: Zorg ervoor dat u de stekker van het netsnoer vooraf uit het stopcontact haalt.
   1. Leg het instrument voorzichtig neer om het mogelijk te maken de stelschroef op de bodemdeksel van de microscoop los te schroeven. Een schroevendraaier of munt kan worden gebruikt.

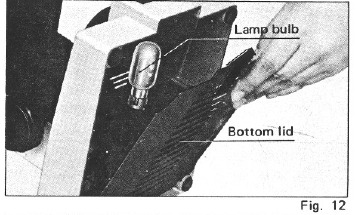

   2. Schuif de bodemdeksel naar de kant van de stelschroef en verwijder deze. De lamp is dan toegankelijk. (Afb. 12)

   3. Om de lamp te bevestigen, duwt u de lamp met het zilveren oppervlak naar de kant van de bodemdeksel en steekt u de lamp in de fitting. (Afb. 13)

      Opmerking: Vingerafdrukken op het oppervlak van de lamp verminderen de helderheid van het beeld. Gebruik een doek of draag handschoenen bij het hanteren van de lamp.
   4. Plaats de bodemdeksel terug.

7. De lamp bevestigen voor vereenvoudigde verlichting (Afb. 14)
   Deze lamp (110/120V-laag of 220/240V — 12W) is uitsluitend te gebruiken voor het monoculaire oculairtype van microscoop.
   1. Zorg ervoor dat u de stekker uit het stopcontact haalt.
   2. Verwijder de lamphouder uit het instrument door te draaien.
   3. Schroef de lamp zo ver mogelijk in de fitting.
   4. Bevestig de fitting opnieuw.


OBSERVATIE

1. Het preparaat in positie brengen

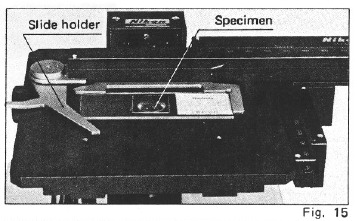

   1. Plaats het preparaat op de tafel en houd het op zijn plaats met behulp van de preparaatklem. (Afb. 15)

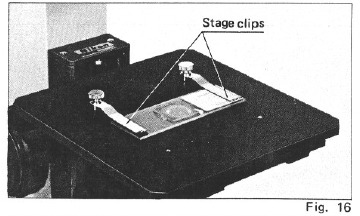

   2. Wanneer u de mechanische tafel niet gebruikt, houdt u het preparaat stevig vast met de twee tafelklemmen. (Afb. 16)

2. De verlichting aanpassen
   1. Steek de stekker in het stopcontact.
   2. Breng de condensor naar de bovenste limiet en open het condensor diafragma volledig.

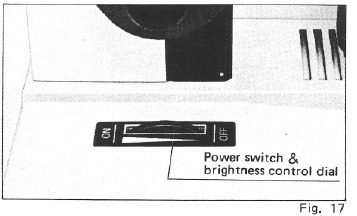

   3. Draai de aan/uit-schakelaar en de helderheidsknop om de lamp te laten branden. (Afb. 17) De helderheid wordt verhoogd door naar het dikkere uiteinde van de pijl te draaien en verlaagd naar het dunnere.

   4. Draai het revolverkopstuk om het 4><- of 10><-objectief in het optische pad te zwenken. Zorg er op dit moment voor dat het objectief goed in de juiste positie klikt.

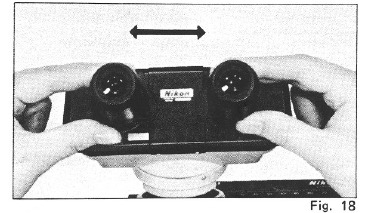

3. De interpupillaire afstand aanpassen (Afb. 18)
   Wanneer u een binoculaire oogbuis gebruikt, past u de interpupillaire afstand aan, zodat de rechter- en linkervelden één worden.

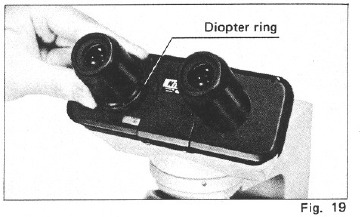

4. Aanpassing voor verschil in gezichtsvermogen (Afb. 19)
   1. Kijk eerst in het rechteroculair met het 10x-objectief in positie en manipuleer de grove en fijne scherpstelknoppen om het preparaat scherp te stellen.
   2. Kijk vervolgens in het linkeroogstuk en draai aan de dioptriering om het beeld scherp te stellen, zonder de scherpstelknoppen te manipuleren. De 0-index staat op de dioptriering.


5. Grof scherpstellen
   1. De grove scherpstelknop moet worden gebruikt voor grof scherpstellen en voor fijn scherpstellen met het objectief.
   2. Het kan ook worden gebruikt om de tafel handig te laten zakken bij het vervangen van een preparaat, het verwijderen van immersieolie, enz.

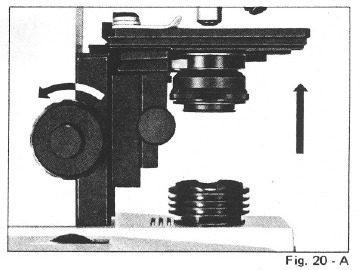

   3. De relatie tussen de draairichting van de grove scherpstelknop en die van de verticale beweging van de tafel wordt aangegeven door de pijlen in Afb. 20-A, B.


6. Fijn scherpstellen
   1. De fijne scherpstelknop moet worden gebruikt voor fijn scherpstellen met de 10x- of hogere objectieven.
   2. Het wordt ook gebruikt bij het verwisselen van objectieven of het scherpstellen op elke opeenvolgende laag van een dik preparaat.
   3. De relatie tussen de draairichting van de fijne scherpstelknop en die van de verticale beweging van de tafel is hetzelfde als bij de grove scherpstelknop. (Afb. 20-A, B)

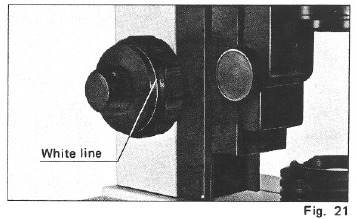

   4. Het bereik van de fijne scherpstelknop is 2,2 mm. De witte lijn op de fijne scherpstelknop toont het midden van het fijne scherpstelbereik. Het is van tevoren noodzakelijk om de witte lijn op de fijne scherpstelknop tegenover het uiteinde van de grove scherpstelknop te plaatsen. (Afb. 21)


7. Werkafstand van objectieven
   1. "Werkafstand" is de afstand tussen de voorkant van het objectief en het bovenoppervlak van het dekglaasje wanneer het beeld van het preparaat scherp is. In deze microscoop is dit als volgt voor elk objectief:


2. Zoals hierboven weergegeven, zijn de werkafstanden van de 40X- en 100X-objectieven erg klein, waardoor het gevaar bestaat dat ze op het preparaat drukken. Deze twee objectieven zijn daarom specifiek uitgerust met een veiligheidsvoorziening, die het mogelijk maakt om de voorkant van het objectief omhoog te brengen, op het moment dat het het preparaat raakt.

3. Om verder te gaan met scherpstellen, brengt u eerst de tafel omhoog tot de geschatte werkafstand van het gebruikte objectief. Kijk vervolgens in de microscoop en laat de tafel langzaam zakken, totdat het beeld scherp in beeld komt.

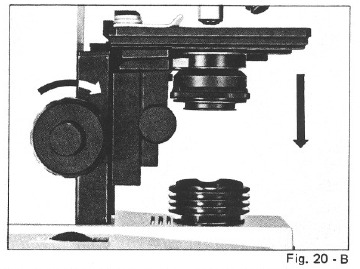

8. Verticale beweging van de condensor
   1. Breng voor algemeen gebruik de condensor naar de bovenste limiet.
   2. Bij het onderzoeken van niet-gekleurde preparaten is het beter om de condensor zo ver te laten zakken dat een voldoende beeldcontrast wordt verkregen, in plaats van het condensor diafragma te sluiten, omdat dit als voordeel heeft dat het contrast en de helderheid niet zo abrupt en sterk veranderen
9. Condensor diafragma
   Het condensor diafragma is bedoeld om de numerieke apertuur (N.A.) aan te passen en niet de helderheid van de verlichting.
   1. Wanneer het condensor diafragma gesloten is, zal dit het beeldcontrast verhogen, maar het oplossend vermogen verminderen. Indien overmatig gesloten, veroorzaakt dit randen die zichtbaar zijn aan de rand van beelddetails.
   2. Het openen van het diafragma is continu instelbaar binnen een bereik van 2,2 mm tot 30 mm in diameter. Voor algemeen gebruik moet het worden gestopt tot 70-80% van de numerieke apertuur van het objectief om een geschikt beeldcontrast te bereiken. Voor het aanpassen van het diafragma, tijdens het observeren, draait u aan de diafragma regelring om een beeldkwaliteit te verkrijgen die geschikt is voor het preparaat.

10. Observatie met olie-immersie (Afb. 21)
    Bij gebruik van het 100X-objectief dat is gemarkeerd met een zwarte ring, moet het preparaat in olie worden gedompeld door Nikon immersieolie aan te brengen tussen het dekglaasje en de voorste lens van het objectief.


1. Scherpstellen op het preparaat met een 10x-objectief of objectief. Breng het gewenste detail in het preparaat naar het midden van het gezichtsveld.

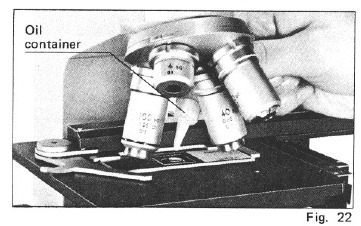

2. Door het revolverkopstuk te draaien, plaatst u het objectief in een positie waar het handig is om olie aan te brengen. Kantel vervolgens de oliecontainer totdat de olie in het mondstuk komt. Druk op de container en breng een geschikte hoeveelheid olie aan op het dekglaasje. (Afb. 22) De olie kan luchtbellen bevatten. Als er luchtbellen te zien zijn, verwijdert u de olie met lenspapier en brengt u de olie opnieuw aan.
3. Houd daarna de container ingedrukt en breng de olie op het bovenste uiteinde van het mondstuk aan op dat van het objectief. Draai vervolgens het objectief in het optische pad.
4. Als er luchtbellen in de olielaag komen, zal dit een slecht beeld opleveren. Om de luchtbellen te verwijderen, draait u het revolverkopstuk enkele keren zijwaarts of brengt u een extra druppel olie aan.
5. Als een hoger oplossend vermogen gewenst is, breng dan ook olie aan tussen de onderkant van het objectglaasje en de bovenste lens van de condensor.
   Opmerking: Om de olie te verwijderen, na het voltooien van de observatie met olie-immersie, veegt u deze grondig af met lenspapier.

11. Het objectglaasje verplaatsen
    Het laterale verplaatsingsbereik van het objectglaasje door middel van de kleinere knop op de mechanische tafel is 76 mm (2,99 inch), en het verplaatsingsbereik van voor naar achter door middel van de grotere knop is 38 mm (1,5 inch).

OPTISCHE KENMERKEN VAN DE SC-MICROSKOOP

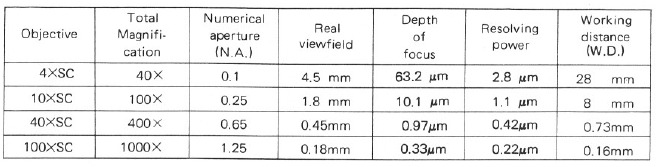

Combinatie van Oculair 10XSC (veldnummer 18) met Objectief SC-serie

TERMEN DIE DE OPTISCHE KENMERKEN VAN MICROSCOPEN BESCHRIJVEN

• Totale vergroting
  De totale vergroting van een microscoop is de individuele vergrotende kracht van het objectief vermenigvuldigd met die van het oculair.
• Numerieke apertuur (N.A.)
  Een van de belangrijke factoren die de efficiëntie van condensor en objectief bepalen. Het wordt weergegeven door de formule:
  N.A. = n sin ,
  Waar n de brekingsindex is van een medium (lucht, immersieolie, enz.) tussen de objectieflens en het preparaat of de condensor, en a de helft is van de maximale hoek waaronder de lichtstralen de lens binnengaan of verlaten van of naar een scherpgesteld objectpunt op de optische as. Hoe groter de numerieke apertuur, hoe helderder en beter opgelost het beeld.
• Oplossend vermogen
  Mogelijkheid om twee objectpunten te onderscheiden die op een kleine afstand van elkaar zijn gescheiden op het beeld dat het optische systeem produceert, en wordt dus beschouwd als een definitiestandaard van beeldresolutie. Hoe kleiner zo'n afstand, hoe hoger het oplossend vermogen van het optische systeem. In relatie tot de numerieke apertuur wordt het oplossend vermogen weergegeven door de waarde:
  /2 N.A.
  waarbij de golflengte is van het gebruikte licht
• Mechanische
  buis lengte Lengte van het bevestigingsoppervlak van het objectief op het revolverkopstuk tot het bovenste uiteinde van de huls waarin het oculair is gestoken.

• Werkafstand (W.D.)
  Afstand tussen de voorkant van het objectief en het bovenoppervlak van het dekglaasje, wanneer het beeld van een preparaat scherp is scherpgesteld.
• Echt beeldveld
  Diameter van het cirkelvormige gebied van het preparaat dat daadwerkelijk onder de microscoop wordt bedekt. Echt beeldveld = Veldnummer/objectiefvergroting
• Veldnummer
  Over het algemeen betekent dit de diameter van het velddiafragma van het oculair.
• Scherptediepte
  Diepte (dikte) van preparaatbeeld dat scherp lijkt, die zich boven en onder het scherpgestelde beeldvlak uitstrekt.

PROBLEEMOPLOSSINGSTABEL

Als een van de onderstaande problemen zich voordoet, onderneem dan passende actie aan de hand van de volgende tabel voordat u onze reparatieservice aanvraagt.

1. Optisch systeem

2. Manipulatiesysteem

3. Elektrisch systeem

ELEKTRISCHE SPECIFICATIES

Wij behouden ons het recht voor om, in het licht van de ervaring, wijzigingen aan te brengen in het ontwerp die wij noodzakelijk achten. Om deze reden kunnen bijzonderheden en illustraties in deze handleiding niet in alle details overeenkomen met de modellen in de huidige productie.
