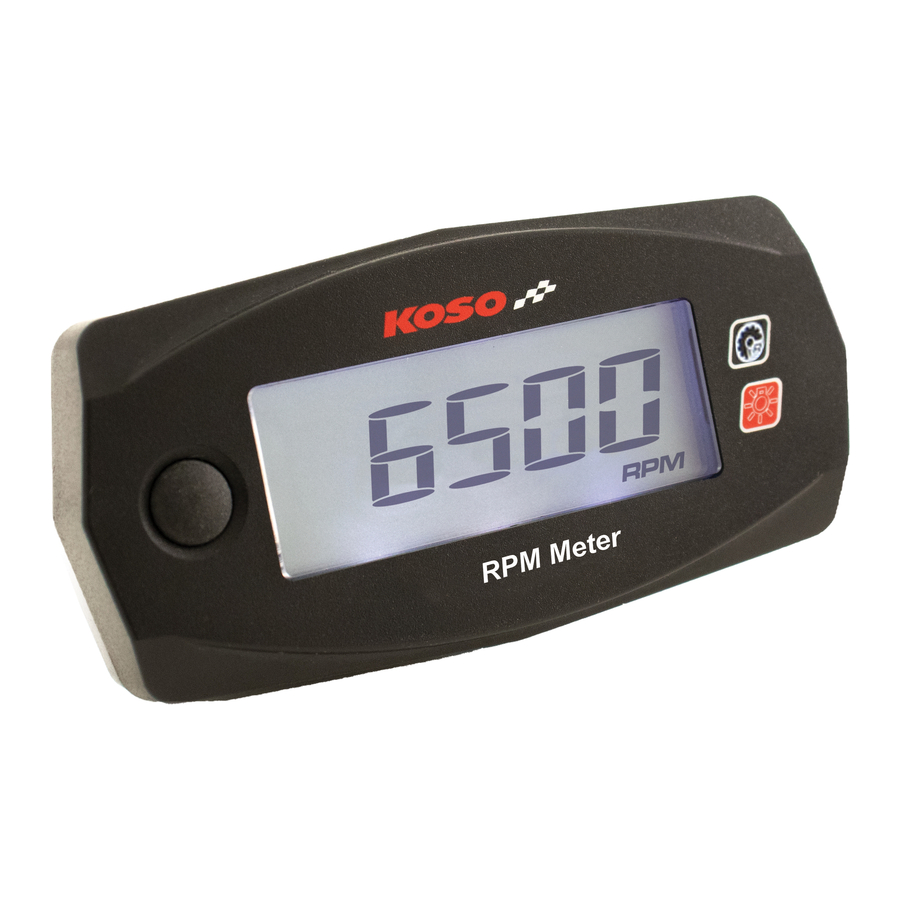

Koso mini Handleiding

Introductie

Let op

• 'De LCD-meter is geschikt voor een CR 2032 batterij.
• 'Volg de stappen in de handleiding voor de installatie. Schade veroorzaakt door een verkeerde installatie is de verantwoordelijkheid van de gebruiker.
• 'Demonteer of wijzig geen onderdelen anders dan beschreven in de handleiding.
• Het inwendige onderzoek of onderhoud dient te worden uitgevoerd door onze professionals.

BETEKENIS VAN DE MARKERING:
OPMERKING U kunt de installatiegegevens verkrijgen uit de informatie achter het merkteken.
Sommige processen moeten worden gevolgd om de aantasting door een verkeerde installatie te voorkomen.

Sommige processen moeten worden gevolgd om schade aan uzelf of het publiek te voorkomen.

Sommige processen moeten worden gevolgd om schade aan het voertuig te voorkomen,

DRUK ÉÉN KEER OP DE KNOP

DRUK 3 SECONDEN OP DE KNOP

Accessoires

1. LCD-meter X1

2. Meter Cover X1

3. Mid-way connect X2

4. M3 x 120
   HEX socket set screw x2

5. M3 x P0.5 nutX2

6. Batterij X1

7. Klittenband X 1set


OPMERKING Neem contact op met de plaatselijke distributeur als de items die u opent niet hetzelfde zijn als de hierboven vermelde items.

Installatie-instructies

Volg deze stappen bij de installatie.

1. LCD-meter (Accessoire 1)
2. HEX socket set screw (Accessoire 4)
3. Moer (Accessoire 5)
4. Meter Cover (Accessoire 2)

1. LCD-meter (Accessoire 1)
2. Meter Cover (Accessoire 2)
3. Klittenband-Male (Accessoire 7)
4. Klittenband-Female (Accessoire 7)

OPMERKING
Kies Methode A of B, afhankelijk van uw behoefte om te installeren

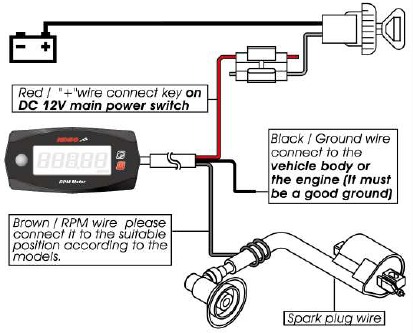

Bedrading installatie-instructies

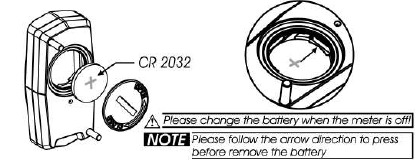

Batterij installatie-instructies

Nieuw type ontstekingssysteem

Voor de modellen die worden geleverd met de nieuwe bobine, wikkelt u de RPM-draad minstens 5 keer rond de bougie zoals in de bovenstaande tekening.

Instructie van de functie

Digitale toerenteller	Weergavebereik: 0~15.000 RPM RPM-weergave-eenheid: 10 RPM
Intern weergeven	<0.5 Sec.
MAX RPM record	Weergavebereik: 0-15.000 RPM
RPM input pulse	Instelbereik: 0.5, 1, 1.5, 2, 2.5, 3, 4 5, 6
Voedingsspanning	DC 12V
Batterijtype	CR 2032
Levensduur batterij	Ongeveer 350 uur (wanneer het batterijvolume lager is dan 250 mAh)
Effectief temperatuurbereik	-10~600
Meter standard	JIS D 0203
Metergrootte	W69.8 X L34.4 X H 17.2 mm
Metergewicht	Ongeveer 47.6g

Opmerking
Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd!

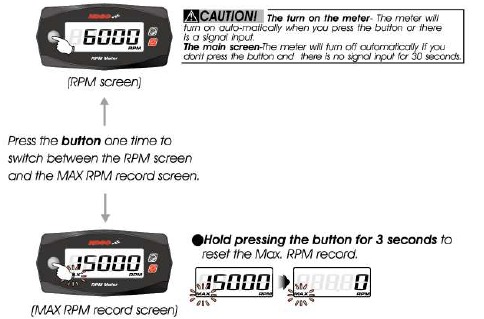

De instructie voor de knopfunctie

Opmerking
De meter wordt automatisch uitgeschakeld als u niet op de knop drukt en er gedurende 30 seconden geen signaal binnenkomt.

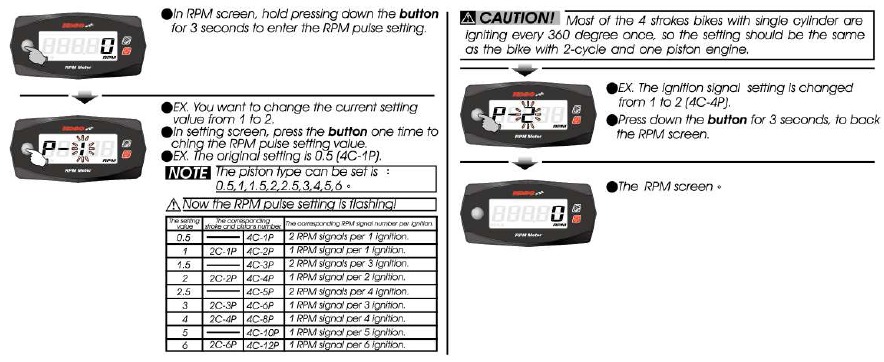

RPM-puls instelling

Probleemoplossing

De volgende situatie duidt niet op een storing van de meter. Controleer het volgende voordat u het ter reparatie aanbiedt.

Als u de problemen nog steeds niet kunt oplossen volgens de bovenstaande stappen, neem dan contact op met de distributeurs of met ons.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Koso mini Handleiding
