Minolta PANORAMA Handleiding

INTRODUCTIE

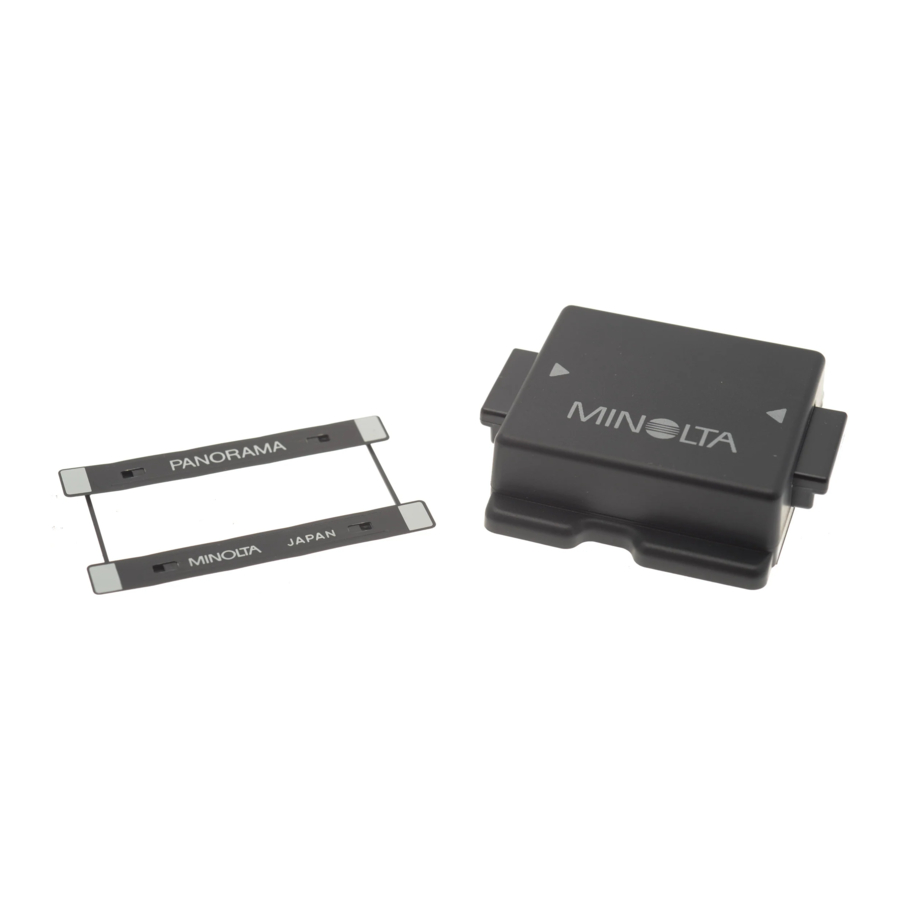

Hartelijk dank voor de aankoop van dit product. Ontworpen voor gebruik met Minolta Maxxum/Dynax 7000i en 8000i camera's, stelt het u in staat om beelden op te nemen in een panorama-formaat. Wanneer de adapter wordt gebruikt, wordt een 13 x 36 mm beeld opgenomen in plaats van de standaard 24 x 36 mm grootte.
Lees deze handleiding door om te leren hoe u de Panorama Adapter Set gebruikt, en houd deze bij de hand ter referentie.

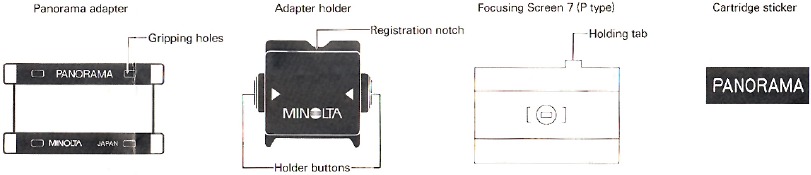

NAMEN VAN ONDERDELEN

Zoals geleverd, rust de panorama-adapter onder de adapterhouder in de adapterkoffer.

Voordat u de Panorama Adapter Set installeert of verwijdert, moet u de camera uitschakelen om onbedoelde sluiteractivering te voorkomen.

De adapter installeren

1. Plaats de camera met de lens naar beneden op een vlakke ondergrond en open de achterkant van de camera
2. Open de adapterkoffer en til, terwijl u de houderknoppen indrukt, de adapterhouder eruit.

   Wanneer de knoppen zijn ingedrukt, grijpt de adapterhouder de adapter vast; de grip wordt losgelaten wanneer u de houderknoppen loslaat.
3. Houd de houderknoppen ingedrukt. Lijn de registratiesnede van de adapterhouder uit met de bijpassende projectie in de camerabody en druk de adapterhouder lichtjes tegen de camera.

4. Laat de houderknoppen los en til de adapterhouder uit de camerabody. Controleer of de adapter correct in de camera is geplaatst.


Als de adapter tijdens de installatie of verwijdering van de houder wordt gescheiden, plaatst u deze terug zodat de gaten van de adapter overeenkomen met de pinnen van de houder zoals weergegeven (Diagram D), en drukt u op de houderknoppen.

De adapter verwijderen

1. Lijn de registratiesnede van de adapterhouder uit met de bijpassende projectie in de camera en druk de houder lichtjes tegen de camera.
2. Druk de houderknoppen in.
3. Houd de houderknoppen ingedrukt en til de adapterhouder uit de camera.
4. Houd de knoppen nog steeds ingedrukt en plaats de adapterhouder terug in de koffer.

Zorg er bij het plaatsen van de adapterhouder in de koffer voor dat de vier pinnen van de adapterhouder door de overeenkomstige gaten van de adapter worden gestoken.

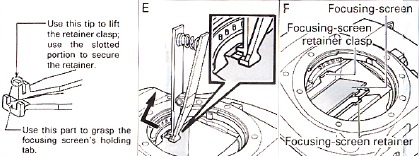

Het scherpstelscherm installeren

Voordat u het panorama scherpstelscherm installeert, verwijdert u het scherm dat momenteel in de camera is geïnstalleerd als volgt:

1. Verwijder de lens en leg de camera op de achterkant.
2. Gebruik de punt van het meegeleverde pincet om de bevestigingsklem van het scherpstelscherm van de camera omhoog en uit te tillen om de bevestiging los te maken (Diagram E); kantel vervolgens de camera zodat de bevestiging naar beneden richting de spiegel zwenkt.
3. Pak de vasthoudlip van het scherpstelscherm vast met het pincet zoals afgebeeld, en verwijder het (wanneer u in het pincet knijpt, opent de punt om de vasthoudlip van het scherpstelscherm te accepteren - Diagram G); de groef aan de zijkant van de scherpstelschermkoffer is handig voor tijdelijke opslag bij het verwisselen van schermen (Diagram H).


Om het panorama scherm te installeren, keert u de bovenstaande procedure om:

1. Gebruik het pincet om de vasthoudlip van het te installeren scherm vast te pakken.
2. Plaats het scherpstelscherm voorzichtig in de bevestiging zodat het goed is uitgelijnd (Diagram G.)
3. Gebruik de punt van het pincet om de bevestiging voorzichtig omhoog te tillen naar de vaste positie, en gebruik vervolgens het getande deel van het pincet om het vast te zetten zodat het met een klik op zijn plaats vergrendelt. (Bij het vastzetten van de bevestiging plaatst u het uiteinde van het pincet zo dat het sleufgedeelte tegen de cameraflens naast de bevestigingsklem past, zoals weergegeven in Diagram I.)


Panoramasticker

Bij de adapter worden zelfklevende stickers geleverd die kunnen worden gebruikt voor eenvoudige identificatie van film die is belicht met behulp van de panorama-adapter. Nadat u de film hebt teruggespoeld en uit de camera hebt verwijderd, bevestigt u de sticker eenvoudigweg op de cassette zoals weergegeven (Diagram J). Wanneer u de film ter ontwikkeling inlevert, moet u de persoon die de film aanneemt vertellen dat de rol foto's in panorama-formaat bevat.
Voordat u de film per post ter ontwikkeling verzendt, moet u controleren of het lab is ingesteld voor het maken van afdrukken in panorama-formaat.

Foto's maken met de panorama-adapter

De werking van de camera met de panorama-adapter geïnstalleerd is hetzelfde als zonder; de hoogte van het opgenomen beeld zal echter korter zijn dan anders, zoals aangegeven op het scherm van de zoeker (Diagram K).

• Voor de beste resultaten met het panorama scherm wordt het gebruik van een groothoeklens (bijv. 24 mm) aanbevolen. Er kunnen echter ook interessante resultaten worden verkregen met een telelens.
• U kunt het scherpstelscherm van het panorama type gebruiken zonder dat de adapter is geïnstalleerd; negeer in dit geval gewoon het panorama frame dat in de zoeker wordt aangegeven.

• Zodra u film laadt en begint met het maken van foto's met de panorama-adapter geïnstalleerd, kunt u niet terugschakelen naar het standaardformaat zonder eerst de film terug te spoelen.
• Voordat u de film ter ontwikkeling inlevert, moet u ervoor zorgen dat het lab is uitgerust om afdrukken in panorama-formaat te maken. Vraag het labpersoneel om afgewerkte afdrukken in panorama; anders worden afdrukken van normaal formaat met onbelichte banden over de boven- en onderkant geretourneerd.
• Hoewel u zowel DB-7 als PB-7 kunt gebruiken om gegevens op de film op te nemen, worden deze gegevens niet afgedrukt op afdrukken in panorama-formaat.
• Behandel de adapter met zorg bij het installeren en verwijderen; gebruik nooit overmatige kracht en raak de veren aan de achterkant van de adapter niet aan, omdat dit vervorming kan veroorzaken en de werking kan belemmeren.
• Wees voorzichtig dat u de sluiterlamellen van de camera niet beschadigt bij het installeren of verwijderen van de adapter.
• Raak nooit de spiegel of het scherpstelscherm van de camera aan met uw vingers; gebruik bij het verwisselen van scherpstelschermen het meegeleverde pincet en volg de instructies. Gebruik indien nodig een zachte borstel om stof of losse deeltjes van het scherpstelscherm of de spiegel te verwijderen.
• Bewaar schermen altijd in hun koffers om ze te beschermen tegen stof en krassen. Als de spiegel of het scherm bekrast of beschadigd raakt, laat deze dan onderzoeken bij een erkende Minolta servicefaciliteit.
• Afdrukken laten meestal minder zien dan het volledige beeld dat op de film is opgenomen; om deze reden kunt u bij het samenstellen van foto's extra ruimte rond de randen van het beeld laten.

TECHNISCHE DETAILS VAN DE PANORAMA ADAPTER SET

Panorama-adapter

Scherpstelscherm

MINOLTA CAMERA CO., LTD.
3-13, 2-Chome, Azuchi-Machi, Chuo-Ku, Osaka 541, Japan
