Retekess TR110 Handleiding

Inleiding

Dank u voor uw aankoop van de Digital Reconciliation Full-band Radio (Model: TR110) van Retekess. Het is een instapmodel voor radioliefhebbers, en ook het hulpproduct voor liefhebbers van cross-country activiteiten (VHF/UHF Station ontvangst). Het kan vluchtinformatie verstrekken voor degenen die vaak vliegtuigen nemen. Lees deze handleiding voor gebruik en bewaar hem voor toekomstig gebruik.

Paklijst

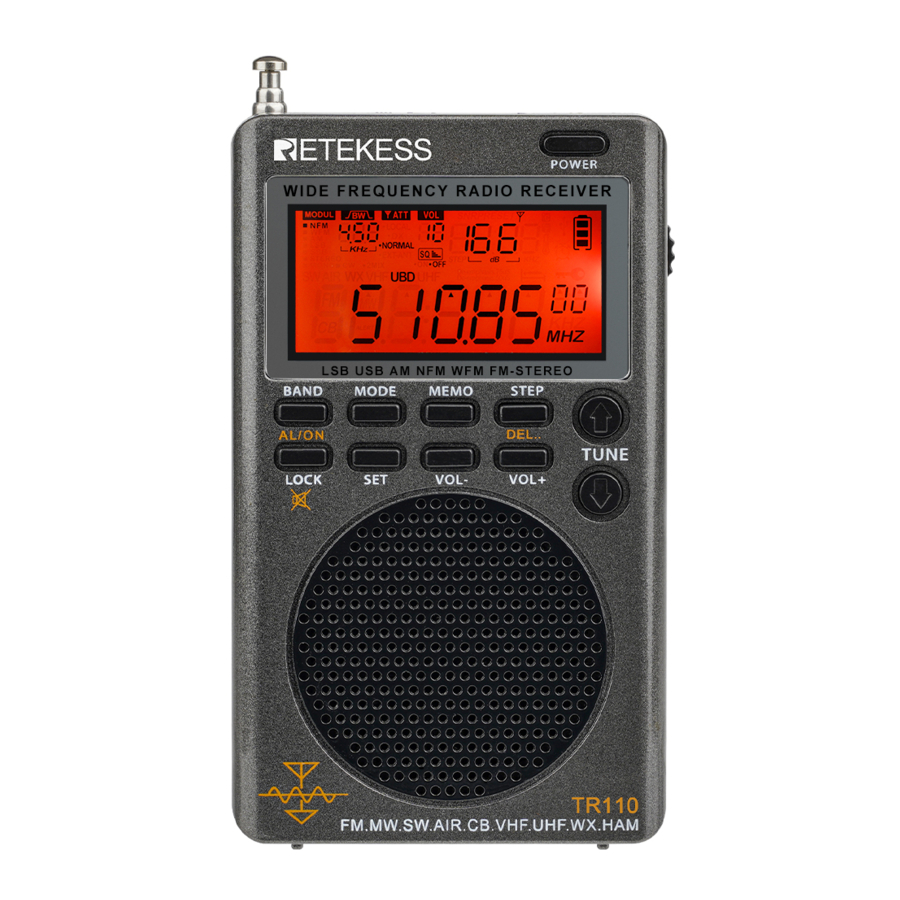

Overzicht van TR110 Full-Band Radio

Dit is een Wide Frequency-radio met digitale afstemming: Hij kan FM (frequentiemodulatie)/MW (middengolf)/SW (kortegolf) (kortegolf enkelzijdig met modulatiemodus)/SSB (Upper Sideband)/LSB (Lower sideband)/AIR (Aircraft band)/CB (City band) /VHF (zeer hoge frequentieband)/UHF (Ultra hoge frequentieband)/UBD (gebruikersgedefinieerde band)/WX (North American National Weather Band) ontvangen.

1. Het product is compact en gemakkelijk mee te nemen, een radio met krachtige functies
2. Moderne DSP digitale demodulatietechnologie wordt gebruikt voor de full-band radio, wat de ontvangstgevoeligheid, selectiviteit en anti-spiegelinterferentie vermogen verbetert.
3. Het FM-ontvangstbereik is 64MHz-108MHz. Het is geschikt voor FM-uitzending ontvangst en wereldwijde FM-radio ontvangst.
4. De single sideband SSB en de lower sideband LSB van de kortegolf unilateral-band kunnen onafhankelijk signalen ontvangen.
5. 3 soorten zenderkeuzemethoden: Automatische zoekopslag zender (ATS), handmatig zoeken voorgeprogrammeerde zender (VM) en handmatig zoeken naar radiostations (VF).
6. Het kan het radioadresnummer weergeven; automatisch bladeren door de radiostationfrequentie en automatisch bladeren door de frequentie van voorgeprogrammeerde radiostations; high-speed scanning; shuttle afstemming, shuttle stepping instelling (ondersteuning 10Hz), instelbaar ontwerp van shuttle stepping cijfer (voor snelle frequentiekeuze)
7. Het SET menu heeft de volgende geavanceerde instellingen:
   1. Instelbare antenne-ingang verzwakking controller circuit. ATT
   2. Instelbare circuits van verschillende bandbreedtes. BW
   3. 9 niveaus van squelch waarde kunnen worden aangepast. SQ
   4. De-emphasis selecties in FM-band modus DE
8. Vele stapwaarden van elke golfband kunnen worden aangepast STEP
9. Celsius temperatuur/Fahrenheit kan worden weergegeven
10. Niet alleen de automatische slaaptijd en automatische opstarttijd kunnen worden ingesteld, maar ook de vergrendelings- en mute-status.
11. De ontvangende staat kan de ruislimiet ratio en de ontvanger gevoeligheid referentiewaarde weergeven.
12. De radio heeft een grote geheugenruimte, zodat hij tot 1000 radiostations kan opslaan. Het product ondersteunt het handmatig verwijderen van geheugenstations.
13. Externe antenne 3.5mm ingang kan worden ondersteund.
14. Externe luidspreker en 3.5mm hoofdtelefoon uitgang kunnen worden gebruikt.
15. Ingebouwde luidspreker en binnen USB Type-C oplaadpoort.
16. Verwijderbare 1000mAhBL5C lithium batterij voor lange batterijduur
17. De achtergrondverlichting van het product is een warm oranje licht dat in de nacht/donkere gebieden kan worden gebruikt.

Beschrijving van de productknoppen

Aan de bovenkant van het product:

1. Telescopische antenne aansluiting
2. 3.5mm Externe antenne poort
3. 3.5mm Hoofdtelefoonaansluiting
4. Koordgat

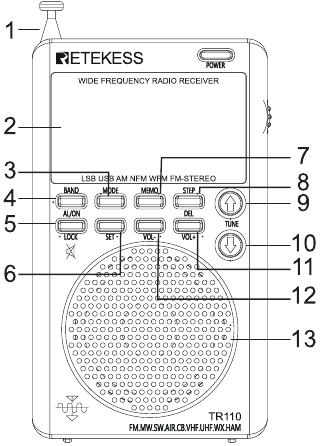

Vooraanzicht:

1. Zevendelige telescopische antenne
2. Digit LED Display
3. Modusselectie
4. Alarmklok inschakelen / Band Switch (Band schakelaar) /Automatic Station Search and Storage (Automatisch zoeken en opslaan van zenders)
5. Set the Lock/Mute Button (Stel de vergrendel/mute knop in)
6. Enter Menu/Clock/Alarm Settings (Menu/Klok/Alarm instellingen openen)
7. Station Storing/Select Station Button (Station opslaan/Station selecteren)
8. Set the step value/delete pre-stored station (Stel de stapwaarde in/verwijder voorgeprogrammeerde zender)
9. Select station+/ time+ (Zender selecteren+/ tijd+)
10. Select station-/ time- (Zender selecteren-/ tijd-)
11. Volume +
12. Volume -
13. Luidspreker

Rechter- en achteraanzicht van het product:

1. Afstemknop
2. Type-C Oplaadpoort
3. Achterclip
4. Batterijklep
5. Tips voor het naar beneden duwen van de batterijklep

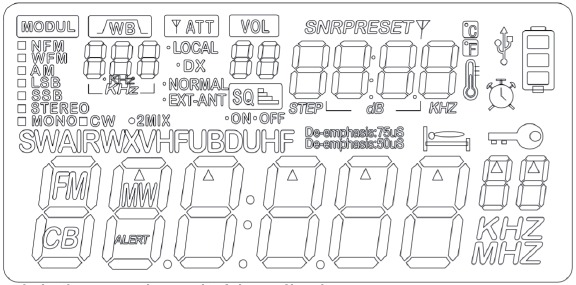

Beschrijving van de displaysymbolen op het scherm

MODUL: Schakelen modulatiemodus
NFM: Narrowband FM modus
WFM: Broadband FM modus
AM: AM-systeem
LSB: De onderste zijband van een enkele zijband
SSB: De bovenste band van een enkele zijband
STEREO: Stereo ontvangst staat in FM-modus
MONO: FM mono ontvangststatus
2MIX: Secondaire frequentie conversie display
BW: Bandbreedte selectie van elke band
ATT: Instelbare gain verzwakking controller circuit selectie: LOCAL/ DX
VOL: Volume niveau (van 00 tot 40)
SQ ON: In squelch ontvangst staat
SQ OFF: In niet-squelch ontvangst staat
SNR: Signal Noise Ratio (Signaal-ruisverhouding)
PRESET: Voorgeprogrammeerde zenders
STEP: Step value (Stapwaarde) instellingen display
: Afstemstapmarkering
dB: SNR- en ontvangstgevoeligheidseenheid
°C: Temperatuur Celsius
°F: Fahrenheit
: Thermometer
: Oplaadindicatie symbool
: Batterijvermogen display symbool
: Alarm instelling display symbool
: Symbool om slaap- en uitschakeltijd in te stellen
: Vergrendelde staat
FM: Frequentie modulatie ontvangst modus
CB: City band ontvangst modus
MW: Middengolf ontvangst modus
SW: Kortegolf ontvangst modus
AIR: Aircraft band ontvangst modus
WX: Weather band ontvangst modus
VHF: Very High Frequency modus
UHF: Ultra-high frequency modus
UBD: Aangepaste invoerfrequentie modus
ALERT: Alarm display symbool
De-emphasis: 50uS / De-emphasis: 75Us: De-emphasis display
EXT-ANT: Indicator van externe antenne

WERKING

Voordat u deze radio gebruikt, moet u ervoor zorgen dat u de volgende basistips voor de veiligheid volgt om een veilig en betrouwbaar gebruik van het product te garanderen.

• Lees en begrijp alle veiligheidsrichtlijnen en gebruiksinformatie.
• De originele lithiumbatterij wordt aanbevolen.
• Het wordt aanbevolen om een oplaadapparaat te gebruiken met een uitgangsspanning van DC5V/1A-3A om schade aan de lithiumbatterij of het apparaat te voorkomen.
• Wanneer de lithiumbatterij lange tijd niet wordt gebruikt, haal hem er dan uit en bewaar hem afzonderlijk. Laad hem één keer per maand op.
• Stel het product niet bloot aan regen, vocht, druppels of spatten van vloeistof.
• Bewaar het product niet in de buurt van hoge temperaturen en warmtebronnen; bak of blaas het niet op hoge temperatuur.
• Stel het product niet langdurig bloot aan direct zonlicht.
• Laat het product niet vallen of stoot het niet. Oefen er geen zware druk op uit.
• Opmerking: TV's, computers, generatoren, elektromotoren en andere elektrische apparatuur, evenals andere signaalgeneratoren, kunnen ook de signalen verstoren die door de radio worden ontvangen. Houd een bepaalde afstand tot de bovenstaande apparatuur wanneer u deze gebruikt.
• De antenne van het product is een zevenvoudige telescopische antenne (het blootgestelde deel is 56 cm). Hij is relatief lang. Buig hem niet en breek hem niet.

Instructies voor knopfuncties en -bedieningen

1. De batterij plaatsen:
   Open het batterijklepje en plaats de BL5C lithiumbatterij correct volgens de positieve en negatieve polariteit en plaats vervolgens het batterijklepje.
   Na het plaatsen van de batterij gaat de radio-achtergrondverlichting aan en wordt de tijdstatus weergegeven.
2. [POWER] Aan/uitzetten/Sleeptimer-instellingen:
   1. Aan/uit-functie
      Druk in de tijdstatus op de POWER-knop om de radio in te schakelen.
      Houd in de ingeschakelde toestand de POWER-knop lang ingedrukt om de radio uit te schakelen.
   2. Sleeptimer-instellingen:
      Om de sleeptimer te activeren, houdt u de [POWER]-knop 2 seconden ingedrukt terwijl de radio is uitgeschakeld. De "90" minuten wordt op het scherm weergegeven en druk vervolgens kort op de [POWER]-knop om de gewenste waarde te selecteren voor 90-80-70 - 60-50-40 - 30-20-10 minuten.
      Nadat de sleeptimer is ingesteld, wordt deze weergegeven op het LCD-scherm.
      Opmerking: De sleeptimer schakelt de radio automatisch uit nadat de ingestelde tijd is verstreken
   3. SNR&RSSI-functie en tijdswitchweergave inschakelen
      In de radio-werkingsstatus: druk kort op [POWER] om de SNR&RSSI-functie en de tijdswitchweergave te starten.
      Dit is een referentiewaarde voor SNR en ontvangstgevoeligheid:
      Tijdstatus:
3. [ Lock ]: Vergrendeling instellen, ontgrendelen/dempen:
   1. Vergrendeling instellen en ontgrendelen:
      In de radio AAN/UIT-status houdt u de LOCK-knop 2 seconden ingedrukt. Er wordt "" weergegeven.
      Vervolgens kunnen alle knoppen niet worden bediend.
      Houd [LOCK] nogmaals 2 seconden ingedrukt. Wanneer het ""-symbool verdwijnt, kunnen alle knoppen worden bediend.
   2. De dempmodus instellen:
      In de radio-werkingsstatus drukt u kort op de [LOCK]-knop. Het symbool "VOL 00" knippert op het display. De radio gaat naar de dempmodus.
      Druk in de dempstatus kort op [LOCK] om het huidige geluidsniveau te herstellen. Op dit moment is de dempfunctie uitgeschakeld.
4. Externe DC5V-ingangsbediening:
   Wanneer het batterijsymbool een spatie weergeeft, sluit u de Type-C-oplaadkabel (standaard fabrieksaccessoires TYPE-C USB-kabel) aan op de DC5V-voeding om de radio op te laden.
   Het batterijsymbool "" blijft knipperen tijdens het opladen.
   Het batterijsymbool stopt met knipperen en geeft vol aan wanneer de radio volledig is opgeladen.
5. 3,5 mm hoofdtelefoonaansluiting:
   Tijdens het luisteren naar een radioprogramma kunt u de luidspreker van de radio zelf gebruiken.
   En ook een 3,5 mm plug-oortelefoon. (Gebruik een 3,5 mm oortelefoon om anderen niet te storen).
6. Volume [VOL+/-]:
   Druk kort op "[VOL+] en [VOL-]", het volume wordt met 1 stap verhoogd of verlaagd volgens de minimale stap.
   Houd "[VOL+] en [VOL-]" lang ingedrukt om het volume snel te verhogen en te verlagen. Het instelbare volumebereik is 00-40 niveau.
7. [MEMO ]: handmatig opslaan/ophalen van zenders:
   1. Handmatige opslag van radiozenders:
      • Pas aan naar de gewenste frequentie door op [TUN ""] te drukken
      • Houd de [MEMO]-knop 2 seconden ingedrukt, het PRESET- en "Pxxx"-symbool knipperen tegelijkertijd. (PRESET is de vooraf ingestelde zenderprompt, "Pxxx" is de prompt voor het opslaan van het zenderadres.)
      • Druk kort op [MEMO] of druk tegelijkertijd op [TUN ""] om het frequentieadres te selecteren.
      • Druk kort op [MEMO], het LCD-scherm geeft "Sxxx" ongeveer 2 seconden weer, wat aangeeft dat het doelfrequentiepunt is opgeslagen in het doelgeheugennummer.
        Opmerking: Elke band kan 100 geheugenzenders opslaan.
   2. Methoden om zenders op te halen:
      • U kunt een zender opslaan met de 7.1-methode of de BAND lang ingedrukt houden om automatisch naar de zender te zoeken.
      • Druk kort op [MEMO], het LCD-scherm geeft "PRESET" en "Pxxx" weer.
      • Druk kort op [TUN ""] om de frequentie van het gewenste zenderadresnummer te krijgen, dan kunt u het uitgezonden radiosignaal ontvangen.
        Opmerking: Als er binnen 3 seconden geen bewerking plaatsvindt, wordt de selectiebewerking beëindigd.
8. [TUN ""]: Tijd instellen /knop voor het selecteren van zenders:
   1. Tijdinstellingen:
      In de tijdstatus: houd [SET] 2 seconden ingedrukt, het uur-nummer knippert; druk kort op [TUNE ""] om het huidige uur in te stellen.
      Druk op de [SET]-knop, het minuut-nummer knippert, druk op [TUNE ""] om de huidige minuut in te stellen.
      Opmerking: De radiotijd wordt weergegeven in 24-uurs formaat
   2. Wekker (zoals het automatisch inschakelen instellen):
      De huidige tijd instellen met de 8.1-methode.
      • Druk op [BAND], het wekkersymbool "" wordt weergegeven.
      • Druk nogmaals op [BAND], het wekkersymbool verdwijnt, de wekkertijd is geannuleerd.
      • Houd [SET] 2 seconden ingedrukt, - Alarmuur nummer "××" knippert, druk kort op [TUNE ""] om het uur in te stellen.
        Druk op [SET], alarmminuut nummer"x×" knippert, druk op [TUNE ""] om de minuut in te stellen.
   3. Bediening van de selectie van radiostations:
      • In de radio-werkingsstatus:
        Als er vooraf opgeslagen radiozenders zijn, heeft het LCD-scherm kort op [MOME] "PRESET" en "Pxxx".
        Druk nogmaals op [MOME] om de zenderselectie te annuleren, de "PRESET" en "Pxxx" verdwijnen op het scherm.
      • Druk op de knop [TUNE " "] om de radiozender te verhogen of te verlagen
      • Houd [TUNE ""] lang ingedrukt, de radio gaat automatisch naar de functie voor het zoeken naar zenders. Wanneer een zender wordt gevonden, stopt de zoektocht en begint de gezochte zender af te spelen.
9. [BAND]: band switch/automatisch zoeken en opslaan/wekker aan/uit bediening:
   1. Band Switch:
      Druk in de radio-werkingsstatus op [BAND] om te schakelen tussen FM/MW (AM)/SW/AIR/C-B/VHF (UHF)/UBD/WX-band
   2. Automatisch zenders zoeken en opslaan:
      Houd [BAND] 2 seconden ingedrukt om de automatische scan- en zenderopslagfunctie te starten.
      • De radio zoekt van de laagste frequentie naar de hoogste frequentie in de huidige ontvangstband en slaat de zenders op die signaal hebben.
      • Het speelt automatisch het eerste station af na het voltooien van het automatisch zoeken en opslaan van zenders
      • Tijdens het automatisch zoeken knipperen "PRESET" en "Pxxx" op het display en de frequentie verandert snel.
      • Opmerking:
        • Tijdens het automatisch zoeken stopt het automatisch zoeken door op een willekeurige toets te drukken.
        • Tijdens het automatisch zoeken en opslaan van zenders worden vooraf opgeslagen zenders bijgewerkt.
   3. In de tijdstatus: druk op de [BAND]-knop om de wekker in/uit te schakelen (raadpleeg 8.2 voor specifieke bewerkingen)
10. Stap/Verwijderen [STEP] Instelling:
    1. Druk in de radio-werkingsstatus op [STEP] om de s-waarde in te stellen
       De gedetailleerde stapopties zijn beschikbaar in elke band:
       1. FM-stapopties: 50,0 KHZ, 10,0 KHZ, 100,0 KHZ.
       2. AM-frequentie: 522-1710 KHZ, stapopties: 9,0 KHZ, 3,0 KHZ, AM-frequentie: 520-1710 KHZ, stapopties: 10,0 KHZ, 5,0 KHZ
       3. SW-stapopties: 5,0 KHZ, 1,00 KHZ, 0,10 KHZ, 0,02 KHZ, 0,01 KHZ.
       4. AIR-stapopties: 25,0 KHZ, 12,5 KHZ, 8,3 KHZ
       5. CB-stapopties: 5,00 KHZ, 1,00 KHZ, 0,10 KHZ, 0,02 KHZ, 0,01 KHZ
       6. VHF/UHF&UBD-stapopties: 25,0 KHZ, 12,5 KHZ, 7,5 KHZ, 5,0 KHZ, 1,0 KHZ
          Zodra de stapwaarde is geselecteerd, wordt de laatste geselecteerde stapwaarde standaard ingesteld. Druk op [TUN "" ] om de geselecteerde stapwaarde te bevestigen.
    2. Zender verwijderen
       In de radio-werkingsstatus, na het handmatig opslaan van de zender volgens de bovenstaande 7.1 of automatisch zoeken en opslaan van de zender volgens de bovenstaande 9. 2.
       • Druk op [Memo], PRESET "Pxxx" wordt weergegeven op het display, druk op [TUN ""] om de gewenste zender te selecteren die u wilt verwijderen, houd [STEP] 2 seconden ingedrukt. "DEL&Exxx" knippert, druk op [STEP] om de huidige zender te verwijderen.
       • Druk binnen 5 seconden op [STEP] om de volgende vooraf opgeslagen zender te verwijderen.
         Als er binnen 5 seconden geen bewerking plaatsvindt, verlaat de radio de instelling Zender verwijderen.
         Of druk op [STEP] om de instelling te verlaten terwijl PRESET"P" wordt weergegeven.
11. Menu/Klok Instellingen:
    1. Tijd instellen: houd in de afsluitstatus [SET] 2 seconden ingedrukt, druk op [SET] en druk vervolgens op " of " om de klokinstelling te openen (raadpleeg 8.1 voor details).
    2. Druk in de radio-werkingsstatus op [SET] om de menu-instelling te openen (raadpleeg 14 voor specifieke bewerkingen)
    3. Houd in de WX-band [SET] lang ingedrukt om de ALERT-functie te activeren, de "SCAN" knippert, houd [SET] lang ingedrukt om de Alert-functie te verlaten.
       Opmerking: SCAN geeft aan dat WX zich in de staat van stille detectie van NOAA Alert bevindt. Als er een Alert-signaal is, wordt er geluid of alarm gegeven.
12. Afstemknop:
    In de radio-werkingsstatus: draai aan de knop om de bitwaarden van de frequentieweergave aan te passen. Bij het aanpassen van de waarde knippert de bijbehorende "A". Druk op [STEP] om de gewenste waarde te selecteren. Draai aan de knop om snel de gewenste frequentie te selecteren.
13. [MODE] Instelling:
    1. Druk in de radio-werkingsstatus op [SET] om de instelmodus te openen, druk op [MODE] om de bijbehorende submenu-functies te selecteren.
    2. Druk in de korte golf (SW) & zeer hoge frequentie (VHF) & Aircraft (AIR)-band, in de stand-bymodus op de [MODE]-toets om de meterbandfuncties te schakelen.
       1. In de korte golf (SW)-ontvangststatus drukt u op [MODE] om de meterband te schakelen en de frequenties zijn:
          3.20000MHZ, 3.75000MHZ, 3.90000MHZ, 4.75000MHZ, 5.73000MHZ, 7.10000MHZ, 9.25000MHZ, 11.50000MHZ, 3.57000MHZ, 15.03000MHZ, 17.48000MHZ, 18.90000MHZ, 21.45000MHZ, 25.67000MHZ
       2. Druk op zeer hoge frequentie (VHF) en druk vervolgens op [MODE] om de meterband te schakelen en de frequenties zijn:
          VHF30.00MHZ, VHF136.00MHZ, VHF174.00MHZ, VHF220.00MHZ, UHF409MHZ, UHF446.0620MHZ, UHF462.5620, UHF443.00
       3. Druk in de AIR-ontvangststatus op de [MODE] om de meterband te schakelen en de frequenties zijn:
          118. 00MHZ, 123,00MHZ, 128.00MHZ, 133.00MHZ, 138.00MHZ
    3. Vooraf opgeslagen zenders bekijken
       Na de 7.1 of 9.2 instellingen,
       • Na het opslaan van zenders in de ontvangstband (behalve de WX-weerband voor Noord-Amerikaanse landen), houd [MODE] 2 seconden ingedrukt om de voorbeeldfunctie te activeren. "Lxxx" zal knipperen.
       • Het schakelt elke 5 seconden een zender; druk op een willekeurige knop om de voorbeeldfunctie te verlaten.
         Tips: Na het instellen van de gewenste radiozender, houd de MODE-knop ingedrukt om de voorbeeldmodus te activeren, die begint bij de huidige laagste zender en elke 5 seconden een zender schakelt. U kunt op een willekeurige toets drukken om de voorbeeldmodus te verlaten.
         Radiozenders zonder signaal worden automatisch overgeslagen tijdens het uitzenden. Het is handiger om de aangewezen radiozender snel te vinden en het doel van het snel vastleggen van de vooraf ingestelde radiozender te realiseren.
    4. In de uitgeschakelde toestand, kort indrukken [MODE] om te schakelen tussen Fahrenheit/Celsius.
14. Elke bandinstelling:
    1. MW (middengolf) ontvangsttoestand:
       1. Druk op [SET]; bandbreedte "BW" knippert, kort indrukken [MODE] om de bandbreedte in te stellen op 1,80 kHz, 1,00 kHz, 6,00 kHz, 4,00 kHz, 3,00 kHz, 2,50 kHz en 2,00 kHz,
       2. Druk tweemaal op [SET]. Wanneer MW-frequentie 520 kHz of 522 kHz knippert, kort indrukken [MODE] om 520 kHz of 522 kHz te selecteren. Kort indrukken [SET] om te bevestigen. De huidige instelling wordt standaard ingesteld als er binnen vijf seconden geen bewerking plaatsvindt.
          Weergave toont 520 geeft aan dat de middengolfstapwaarde 10 kHz (of 5 kHz) is en dat het ontvangstbereik tussen 520 kHz en 1710 kHz ligt.
          Weergave toont 522 geeft aan dat de middengolfstapwaarde in FM 9 kHz (of 3 kHz) is en dat het ontvangstbereik tussen 522 kHz en 1710 kHz ligt.
          Opmerking: In de Verenigde Staten, Canada, Mexico en andere Noord- en Zuid-Amerikaanse landen is de MW-stapwaarde ingesteld op 10 kHz (of 5 kHz). In andere landen is de MW-stapwaarde 9 kHz (3 kHz).
       3. Druk 3 keer op [SET], ATT. (LOCAL) of (NORMAL) van ATT begint te knipperen, druk dan kort op de MODE-toets om DX/LOCAL/NORMAL te selecteren. Druk vervolgens op [SET] en ATT DX/LOCAL/NORMAL stopt met knipperen.
          Het kan (DX) of (LOCAL) verlaten om de bewerkingen te schakelen en de huidige instelling standaard in te stellen als er binnen vijf seconden geen bewerking plaatsvindt.
    2. FM-ontvangsttoestand:
       1. Druk op [SET]. Bandbreedte "BW" knippert, kort indrukken [MODE] om de bandbreedte in te stellen op 40 kHz, 110 kHz, 84 kHz en 60 kHz.
       2. Druk tweemaal op [SET]. FM-frequentie 64,00 MHz, 76,00 MHz of 87,5 MHz knippert, druk op de [MODE]-toets om 64,00 MHz, 76,00 MHz en 87,50 MHz te selecteren. Druk vervolgens kort op SET om de huidige instellingen te bevestigen. De huidige instelling wordt standaard ingesteld als er binnen vijf seconden geen bewerking plaatsvindt.
          Wanneer 64,00 MHz wordt weergegeven, betekent dit dat het FM-ontvangstbereik op dit moment 64,00-108,00 MHz is.
          Wanneer 76,00 MHz wordt weergegeven, betekent dit dat het FM-ontvangstbereik op dit moment 76,00-108,00 MHz is.
          Wanneer 87,50 MHz wordt weergegeven, betekent dit dat het FM-ontvangstbereik op dit moment 87,50-108,00 MHz is.
       3. Druk 3 keer op [SET], ATT, DX, LOCAL of NORMAL knippert; druk vervolgens op [MODE] om ATT, DX, LOCAL of NORMAL te selecteren.
          • Nadat het is geselecteerd, drukt u op de [SET]-toets om de huidige selectie te bevestigen. ATT, DX, LOCAL of NORMAL stopt met knipperen. De huidige instelling wordt standaard ingesteld als er binnen vijf seconden geen bewerking plaatsvindt.
       4. Druk 4 keer op [SET], "De-emphasis: 50us of Demphasis: 75us" knippert. Kort indrukken [MODE] om De-emphasis: 50us of Demphasis: 75us te kiezen; druk nogmaals op SET om de huidige bewerking te bevestigen. De-emphasis: 50us of Demphasis: 75us woorden stoppen met knipperen. De huidige instelling wordt standaard ingesteld als er binnen vijf seconden geen bewerking plaatsvindt.
       5. Druk 5 keer op [SET], "-STEREO" of "-MONO" knippert; druk vervolgens kort op MODE om de instelling "-STEREO" of "MONO" te selecteren.
          Druk op SET om de huidige bewerking te bevestigen. De huidige instelling wordt standaard ingesteld als er binnen vijf seconden geen bewerking plaatsvindt.
    3. SW-ontvangsttoestand:
       1. Druk op [SET], bandbreedte "BW" knippert, kort indrukken [MODE] om de bandbreedte in te stellen op 3,00 KHZ, 2,50 KHZ, 2,00 KHZ, 1,80 KHZ, 1,00 KHZ, 6,00 KHZ en 4,00 KHZ,
       2. Druk tweemaal op [SET] en "SQ.OFF.00.ON" knippert.
          Druk op "MODE" om SQ-niveau (SQ.ON.01~SQ.ON.09) te selecteren, dat 9 niveaus heeft.
          Druk vervolgens kort op SET om het SQ-niveau te bevestigen dat u nodig hebt. "VOL SQ" knippert op het scherm.
          De huidige instelling wordt standaard ingesteld als er binnen vijf seconden geen bewerking plaatsvindt.
          • Als de SQ-functie niet vereist is, drukt u op de bovenstaande bewerking om over te schakelen naar VOL SQ OFF om de automatische ruisfunctie uit te schakelen.
       3. Druk 3 keer op [SET], ATT, NORMAL, DX of LOCAL knippert.
          • Druk op [MODE] om de instelling ATT, NORMAL, DX of LOCAL te selecteren.
            Druk daarna kort op [SET] om de instelling te bevestigen. ATT, NORMAL, DX of LOCAL stopt met knipperen. Het kan (DX) of (LOCAL) verlaten om de bewerkingen te schakelen en de huidige instelling standaard in te stellen als er binnen vijf seconden geen bewerking plaatsvindt.
       4. Druk 4 keer op [SET].
          "-AM" display knippert en SW werkt in de normale kortegolf ontvangstmodus.
          • Kort indrukken [MODE], de "SSB" flits om de bovenste zijband zoekmodus van de enkele zijband te activeren.
            De SSB-zoekfunctie eindigt 5 seconden later.
          • Wanneer "-SSB" knippert, kort indrukken [MODE], de onderste zijband "-LSB" knippert of niet knippert, of de "SSB" knippert, kort indrukken [BAND], het kan overschakelen naar SW Band.
            In de SW-status, zet de radio uit en zet de radio vervolgens aan, LSB of SSB gaat automatisch naar de zoekmodus.
            Als u de SSB- en LSB-zoekmodus wilt verlaten, drukt u 4 keer kort op [SET], drukt u licht op [MODE] en het kan overschakelen naar "AM" knippert. En druk vervolgens licht op [SET] en het kan de zoekmodus van LSB en SSB verlaten.
    4. AIR (Airband-ontvangst) status:
       1. Druk op [SET]. Wanneer de bandbreedte (BW) knippert, kort indrukken [MODE] om de bandbreedte in te stellen op 3,00 KHz, 2,50 KHz, 2,00 KHz, 1,80 KHz, 1,00 KHz, 6,00 KHz en 4,00 KHz.
       2. Druk tweemaal op [SET], SQ (SQ.OFF.00) knippert; druk vervolgens kort op [MODE] om SQ van (SQ.ON.01~SQ.ON.09) te selecteren. Kort indrukken [SET], "VOL SQ" stopt met knipperen.
          • En ook geen bewerking binnen 5 seconden, standaard huidige bewerking. kort indrukken (MODE) om (SQ.OFF. 00) te selecteren en de SQ wordt gesloten.
       3. Druk 3 keer op [SET], ATT/DX/LOCAL/NORMAL display knippert.
          • Druk vervolgens kort op [SET] om de instellingen ATT/DX/LOCAL/NORMAL te selecteren.
          • Druk nogmaals kort op [SET], ATT/DX/LOCAL/NORMAL display stopt met knipperen. (DX) of (LOCAL) wordt afgesloten als er binnen vijf seconden geen bewerking plaatsvindt en het werk wordt overgeschakeld naar de huidige standaardinstelling.
    5. CB (City Band-ontvangst) status:
       1. Druk op [SET]. Wanneer het bandbreedte (BW)-nummer knippert, kort indrukken [MODE] om de bandbreedte in te stellen op 3,00 KHZ, 2,50 KHZ, 2,00 KHZ, 1,80 KHZ, 1,00 KHZ, 6,00 KHZ en 4,00 KHZ.
       2. Druk tweemaal op [SET] en de SQ (SQ.OFF.00) knippert. Druk vervolgens kort op [MODE] om SQ van (SQ.ON.01~SQ.ON.09) te selecteren. Als de SQ OFF niet nodig is, druk dan voor de tweede keer kort op [SET]. Wanneer de SQ (SQ.ON.01~SQ.ON.09) knippert, druk dan kort op MODE om (SQ.OFF.00) te selecteren om de SQ uit te schakelen.
       3. Druk 3 keer op [SET], ATT/DX/LOCAL/NORMAL knippert en druk vervolgens kort op [MODE] om de instelling ATT/DX/LOCAL/NORMAL te selecteren.
          • Kort indrukken [SET], ATT/DX/LOCAL/NORMAL stopt met knipperen.
            ATT/DX/LOCAL/NORMAL wordt afgesloten als er binnen vijf seconden geen bewerking plaatsvindt en het werk wordt overgeschakeld naar de huidige standaardinstelling
    6. VHF(UHF)-status:
       1. Druk op [SET]. Wanneer "BW" knippert, kort indrukken [MODE] om de bandbreedte in te stellen op 1,70 KHz, 4,50 KHz, 3,75 KHz, 2,50 KHz.
       2. Druk tweemaal op [SET] en de SQ-instelling (SQ.OFF/ON.00) knippert. Druk vervolgens kort op [MODE] om SQ van (SQ.ON.01~SQ.ON.09) te selecteren.
          Als de SQ OFF niet nodig is, drukt u voor de tweede keer kort op [SET] en de SQ (SQ.ON.01~SQ.ON.09) knippert, druk dan kort op (MODE) totdat (SQ.OFF.00) wordt weergegeven. Op dit moment wordt de SQ OFF gesloten (Opmerking: de SQ OFF is ingesteld op instelbare 9 niveaus en het niveau kan worden geselecteerd op basis van de werkelijke behoeften.)
       3. Druk 3 keer op [SET], ATT/DX/LOCAL/NORMAL knippert en druk op [MODE] om de DX/LOCAL/NORMAL te kiezen.
          • Druk vervolgens kort op [SET], ATT/DX/LOCAL/NORMAL stopt met knipperen om de huidige bewerking te bevestigen. DX/LOCAL/ NORMAL wordt afgesloten als er binnen vijf seconden geen bewerking plaatsvindt en het werk wordt overgeschakeld naar de huidige standaardinstelling.
    7. UBD (Aangepaste ontvangst) status:
       1. Druk op [SET]. Wanneer "BW" knippert, kort indrukken de [MODE]-toets om de bandbreedte in te stellen op 1,70 KHz, 4,50 KHz, 3,75 KHz en 2,50 KHz.
       2. Druk tweemaal op [SET] en de SQ (SQ.OFF/ON.00) knippert. Druk vervolgens kort op [MODE] om SQ-niveaus van (SQ.ON.01~SQ.ON.09) te selecteren.
          Druk op [SET], 'VOL SQ' stopt met knipperen om de huidige instelling te bevestigen.
          • Als de SQ-functie niet vereist is, drukt u op de bovenstaande bewerking om over te schakelen naar VOL SQ OFF om de automatische ruisfunctie uit te schakelen.
       3. Druk 3 keer op [SET], ATT/DX/LOCAL/NORMAL knippert en druk vervolgens kort op [MODE] om de instelling ATT/DX/LOCAL/NORMAL te selecteren.
          • Druk op [SET]. ATT/DX/LOCAL/NORMAL stopt met knipperen, ATT/DX/LOCAL/NORMAL wordt afgesloten als er binnen vijf seconden geen bewerking plaatsvindt en het werk wordt overgeschakeld naar de huidige standaardinstelling.
       4. Druk 4 keer op [SET], het eerste cijfer voor UBD knippert.
          • Druk op [MODE], en het display toont het low-end "" symbool. Druk op " or " om de gegevens aan te passen, druk op [STEP] om de cursorpositie te verplaatsen, druk vervolgens op " or " om het gewenste low-end "" frequentiebereik in te stellen.
          • Kort indrukken van [MODE] geeft een high-end "" symbool weer. Druk op [TUN " or "] om de gegevens aan te passen, en druk op [STEP] om de cursorpositie te verplaatsen, druk vervolgens op "" or "" om het gewenste high-end "" frequentiebereik in te stellen.
          • Kort indrukken van [SET] om de instelling te bevestigen. (Instelbaar frequentiebereik: 30MHZ-520MHZ)
            1.WX (Noord-Amerikaanse weerband):
            WX heeft 7 vaste frequenties:
            162. 400MHZ, 162.4250MHZ, 162.4500MHZ, 162. 4750MHZ, 162. 5000MHZ, 162. 5250MHZ, 162.5500MHZ
            Druk onder de WX-status op [TUN ""] om de benodigde frequentie te selecteren of draai de shuttle-cyclus om het gewenste frequentiepunt te selecteren.
            Lang indrukken van SET om de ALERT-modus te activeren en "SCAN" (SCANNEN) wordt weergegeven.
            Wanneer de waarschuwingssignalen worden ontvangen, wordt het waarschuwingsontvangstkanaal automatisch gestart. Druk nogmaals lang op SET om de waarschuwingsontvangstmodus te verwijderen.

Over de oranje achtergrondverlichting

Om het gebruik 's nachts of op donkere plaatsen te vergemakkelijken, is deze radio speciaal uitgerust met warm oranje licht. Wanneer de klok is uitgeschakeld, drukt u op een willekeurige toets om het LCD-scherm te activeren & de achtergrondverlichting wordt automatisch ingeschakeld. Als u het LCD-scherm & de achtergrondverlichting niet binnen 10 seconden bedient, wordt deze automatisch ingeschakeld. Uit, het scherm gaat uit. Wanneer de radio is ingeschakeld, wordt de achtergrondverlichting automatisch uitgeschakeld als er binnen 10 seconden geen handeling wordt uitgevoerd (het wordt niet beperkt door de achtergrondverlichting van 10 seconden bij het automatisch zoeken naar een radiozender, en de achtergrondverlichting wordt automatisch uitgeschakeld na 10 seconden na het stoppen van het automatisch zoeken naar een zender)

Gebruik van antennes

1. Bij het afstemmen op FM, SW, VHF, UHF, AIR, UBD
   Deze machine gebruikt een zevensegmentenantenne om FM-uitzendingen te ontvangen.
   Wanneer u naar de uitzending luistert, moet u de antenne uittrekken of een externe antenne met een gat van 3,5 mm van 3,5 mm plaatsen.
   Let op: Als er sterke radio-interferentie is, raakt de signaalontvangst in de war. U kunt de antenne inkorten of de ATT Local-modus instellen.
2. Middengolf radio ontvangen
   Deze machine maakt gebruik van een ingebouwde magnetische ontvangstantenne die enige richting heeft in de ontvangstsignalen. Daarom moet u, wanneer u naar een middengolf luistert, de radiobehuizing op de juiste manier draaien om de beste ontvangstpositie te vinden.

Belangrijkste technische parameters

VS

Europa

1. Een zachter geluid, geluidsvervorming en een pieptoon duiden allemaal op een onvoldoende batterij. Laad de batterij tijdig op.
2. Oefen geen zware druk of sterke of gewelddadige impact uit.
3. Plaats de machine niet in direct zonlicht, hoge temperaturen of op een natte plaats, en gebruik hem niet in een omgeving onder -5 °C of hoger dan +50 °C.
4. Gebruik geen chemische reagentia om de behuizing af te vegen om het oppervlak van de behuizing te beschermen.
5. Demonteer de machine niet en pas de parameters van interne componenten niet aan.
6. Duidelijke door de mens veroorzaakte schade (antennebreuk, buiging, eraf vallen, corrosie door batterijlekkage) valt niet onder de garantie.
7. We bieden geen gratis garantie op accessoires zoals de buitenkant, externe antenne, chassis, batterij, headset en oplaadkabel.
8. De antenne van het product is een lange stangantenne met zeven delen (het zichtbare deel is 56 cm), die relatief lang is. Buig hem niet om breuk te voorkomen.

EU-importeur
Naam: Germany Retevis Technology GmbH
Adres: Uetzenacker 29,38176 wendeburg

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Retekess TR110 Handleiding

Beschikbare talen
