HearthStone PHOENIX Handleiding

VOORWOORD

LEES DEZE COMPLETE GEBRUIKSAANWIJZING VOORDAT U UW NIEUWE PHOENIX HOUTKACHEL INSTALLEERT EN GEBRUIKT. HET NIET OPVOLGEN VAN DE INSTRUCTIES KAN LEIDEN TOT SCHADE AAN EIGENDOMMEN, LICHAMELIJK LETSEL OF ZELFS DE DOOD.

VEILIGHEIDSINSTRUCTIE
ALS DEZE KACHEL NIET CORRECT IS GEÏNSTALLEERD, KAN DIT LEIDEN TOT EEN HUISBRAND. VOLG VOOR UW EIGEN VEILIGHEID DE INSTALLATIE-INSTRUCTIES. NEEM CONTACT OP MET PLAATSELIJKE BOUW- OF BRANDWEERAUTORITEITEN OVER BEPERKINGEN EN INSTALLATIE-INSPECTIE IN UW GEBIED.

Lees deze handleiding volledig door. Het doel is om u vertrouwd te maken met de veilige installatie, het correct inbranden, de bediening en het onderhoud van uw kachel. Het bevat informatie die nu en in de komende jaren nuttig zal zijn, dus bewaar het op een handige plaats en raadpleeg het indien nodig.

De prestaties van uw kachel zijn afhankelijk van variabelen die uw installatie uniek maken. De paragrafen over bedieningsprocedure en algemene informatie kunnen daarom slechts dienen als nuttige richtlijnen in plaats van harde en snelle regels.

Mocht u vragen hebben, aarzel dan niet om contact op te nemen met uw dealer of de fabrikant voor aanvullende informatie.

BEWAAR DEZE INSTRUCTIES VOOR TOEKUNSTIG GEBRUIK!

BENODIGDE MATERIALEN VOOR EEN VEILIGE INSTALLATIE

Hieronder volgt een lijst met onderdelen en materialen die nodig zijn voor de installatie van deze houtkachel. Voorkom de gevolgen van een huisbrand; gebruik geen materialen die niet aan deze minimumvereisten voldoen.

1. ROOKKANAAL: De rookkanaal verbindt de kachel met de schoorsteen. Het moet een diameter van 6' (152 mm) hebben, minimaal 24 gauge, metalen kachelpijp. Sluit dit apparaat niet aan op een schoorsteen of kanaal van een luchtverdelingssysteem.
2. MUURDOORVOER: Een goedgekeurd muurdoorvoersysteem is een gefabriceerd of ter plaatse geconstrueerd apparaat dat in brandbare wanden is geïnstalleerd waardoor de rookkanaal naar de schoorsteen loopt. Het is bedoeld om te voorkomen dat muren ontbranden.
3. SCHOORSTEEN: De schoorsteen kan van twee typen zijn:
   Goedgekeurd metselwerk, minimaal 4' (102 mm) dik, met minstens 5/8" (16 mm) vuurvaste kleibekleding verbonden met vuurvaste cement of een ander vermeld bekledingssysteem dat geschikt is voor gebruik met houtkachels. De vereiste bekledingsmaat is 6" (152 mm) diameter of 8" X 8" (203 X 203 mm) vierkant.
   of
   Geprefabriceerde 6" (152 mm) vermelde hoge temperatuur (getest tot 2100 graden F of 1149 graden residentieel type en schoorsteen voor verwarmingstoestellen voor gebouwen. Componenten die door fabrikanten vereist zijn voor installatie, zoals de schoorsteensteun, basis, brandstop (indien van toepassing), isolatieschild voor de zolder, geïsoleerde T-stuk, enz. zijn noodzakelijk om een veilige schoorsteeninstallatie te garanderen. Gebruik alleen componenten die voor de schoorsteen zijn gefabriceerd.
4. VLOERBESCHERMING: 3/8" (10 mm) minimale dikte niet-brandbare of vermelde vloerbescherming met een "R"-factor van 1,0.

INSTALLATIE

Lees deze instructies volledig door voordat u uw kachel installeert. Vermijd de kans op brand door deze kachel te installeren in overeenstemming met deze instructies en de plaatselijke bouwvoorschriften. Zorg ervoor dat u de aangegeven afstanden tot de kachelpijp en de kachel tot muren, plafonds, haard en andere brandbare oppervlakken aanhoudt.

Houd bij het plaatsen van uw kachel rekening met de veiligheid, het gemak, de verkeersstroom en het feit dat de kachel een schoorsteen en een schoorsteenverbinding nodig heeft. Uw kachel moet uit de buurt van deuren en gangen in een open ruimte worden geplaatst om de nodige afstanden te waarborgen. Bekijk de afbeeldingen van de afstanden voor de juiste metingen vanaf brandbare materialen.

Houd meubels, gordijnen, hout, papier en andere brandbare materialen uit de buurt van de kachel.

Installeer de kachel nooit op plaatsen waar benzine, kerosine, aanmaakblokjes of andere ontvlambare vloeistoffen worden gebruikt of opgeslagen.

U moet een omkeerbare 45 graden bocht kopen voor de uitgang van de rookgasafvoer. Door de 45 graden bocht om te keren, kan de kachel worden geïnstalleerd als een kachel met achteringang (kachelpijp die meestal horizontaal vanaf de achterkant van de kachel door een muur naar een externe schoorsteen loopt) of een exit stove aan de bovenkant (kachelpijp die meestal verticaal omhoog vanaf de kachel, door het plafond en verder omhoog naar boven de daklijn loopt). Beide installatiemethoden zijn acceptabel zolang alle afstanden, voorschriften en andere installatie-instructies in acht worden genomen.

De spekstenen wanden van een HearthStone speksteenkachel produceren een gelijkmatige, stralende warmte. Plaats de kachel centraal in uw woonkamer zodat de warmte op natuurlijke wijze naar verder gelegen kamers kan reizen. Het wordt niet aanbevolen om uw kachel in de kelder te plaatsen. De hoeveelheid stralingsenergie die nodig is om betonnen keldermuren te verwarmen, is zo groot dat de meeste bruikbare warmte door hen wordt geabsorbeerd en verloren gaat.

AFSTANDEN TOT BRANDBARE MATERIALEN

KACHELAFSTANDEN TOT BRANDBARE MATERIALEN

De volgende informatie zal u helpen bij het bepalen van de afstanden die geschikt zijn voor uw installatie. Close Clearance Connector Pipe wordt gedefinieerd als vermeld Metalbestos, Security, Simpson-Duravent of Ameritec close clearance type. Als u een hitteschild aan de achterkant gebruikt om verminderde afstanden te verkrijgen, moet u het hitteschild aan de achterkant gebruiken dat is vervaardigd door NHC, Inc. Het is verkrijgbaar bij NHC, Inc. of via uw lokale dealer. Het hitteschild aan de achterkant kan niet worden gebruikt zonder Close Clearance Connector Pipe. SLUIT DIT APPARAAT NIET AAN OP EEN SCHOORSTEEN DIE EEN ANDER APPARAAT BEDIENt

Voor installaties in stacaravans:
De kachel moet zijn uitgerust met de optionele buitenluchtkit die verkrijgbaar is via uw dealer.

NIET INSTALLEREN IN SLAAPKAMER

DE STRUCTURELE INTEGRITEIT VAN DE VLOER, MUUR EN HET PLAFOND/DAK VAN DE STACARAVAN MOET GEHANDHAAFD BLIJVEN.

AFSTANDEN VOOR RESIDENTIËLE/STACARAVAN INSTALLATIES

ENKELWANDIGE VERBINDINGSPIJP:

Parallelle installatie

• Achterkant = 24" (610 mm)
• Zijkant = 24 1/2" (623 mm)
• Kachelpijp = 21" (533 mm)

  Figuur 1 - PARALLELLE INSTALLATIE

Hoekinstallatie

• Kachelpijp = 23' (584 mm)

  Figuur 2 - HOEKINSTALLATIE

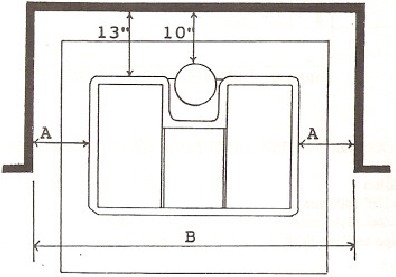

NISINSTALLATIE

CLOSE CLEARANCE CONNECTOR PIPE EN HITTESCHILD AAN DE ACHTERKANT:

Voor nisinstallaties kan de kachel alleen parallel aan de omliggende muren worden geplaatst. Een close clearance connector pipe en het optionele hitteschild aan de achterkant moeten worden gebruikt.

De minimale nisafmeting is 72n (1829 mm) hoog, 95" (2410 mm) breed en 36" (914 mm) maximale diepte.

Parallelle installatie

• Achterkant = 13" (331 mm)
• Zijkant = 22 3/4" (578 mm)*
• Kachelpijp = 10" (254 mm)

*RAADPLEEG FIGUUR 7: "A" kan minimaal 22 3/4" (578 mm) aan de ene of de andere kant zijn.
"B" mag echter nooit minder zijn dan 95* (2413 mm).

Figuur 7 - PARALLELLE INSTALLATIE

AFSTANDEN VOOR HORIZONTALE/ACHTERAANSLUITING

ENKELWANDIGE VERBINDINGSPIJP:

Parallelle installatie

• Achterkant = 20" (508 mm)
• Zijkant = 24 1/2" (623 mm)
• Kachelpijp naar zijwand = 33 3/4" (858 mm)

  Figuur 8 - PARALLELLE INSTALLATIE

CLOSE CLEARANCE CONNECTOR PIPE EN HITTESCHILD AAN DE ACHTERKANT:
(De pijp moet zijn uitgerust met een vonkenvanger)

Parallelle installatie

• Achterkant = 16" (407 mm)
• Zijkant = 24" (610 mm)
• Kachelpijp naar zijwand = 33 1/2" (851 mm)

  Figuur 9 - PARALLELLE INSTALLATIE

AFSTANDEN TOT NIET-BRANDBARE OPPERVLAKKEN

De National Fire Protection Agency heeft minimale afstanden tot niet-brandbare oppervlakken aanbevolen. Om een muur niet-brandbaar te maken, moet deze worden beschermd door 4" (102 mm) (min.) metselwerk met een ruimte van 1" (25 mm) tussen de muur en het metselwerk. Een andere geschikte muurbeschermer is NFPA-goedgekeurd materiaal (zoals wonderboard) met een luchtspleet van 1" tussen de muur en de beschermer. Volg de instructies en aanbevelingen van de fabrikant van de muurbeschermer. Volgens NFPA 211 is de afstand tot een niet-brandbaar oppervlak 12" (305 mm) (van de kachel tot de muur achter de bescherming). NHC, Inc. raadt installaties op niet-brandbare oppervlakken in nissen niet aan.

RAADPLEEG NFPA 211 VOOR SPECIFIEKE EN VOLLEDIGE DETAILS (National Fire Protection Agency, Batterymarch Park, Quincy, MA 1,800- 344- 3555 of 1- 617- 770- 3000).

Het is erg belangrijk om de minimale afstanden voor schoorsteenconnectoren tot brandbare materialen zoals muren en plafonds te volgen bij het installeren van de kachel in de buurt van niet-brandbare oppervlakken. Deze afstanden voor schoorsteenconnectoren worden hieronder beschreven in het gedeelte "SCHOORSTEENCONNECTOR (KACHELPIJP) AFSTANDEN".

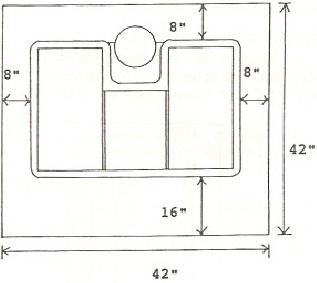

VLOERBESCHERMER; MATERIALEN EN AFSTANDEN

De kachel moet op een vloerbeschermer worden geplaatst als de vloer van hout of een andere brandbare vloerbedekking is. Als er vloerbedekking aanwezig is, moet deze worden verwijderd. De vloerbeschermer mag niet op vloerbedekking worden geplaatst.

Figuur 10 - HAARDMETINGEN

Een acceptabele vloerbeschermer is een niet-brandbare of vermelde vloerbeschermer met een minimale dikte van 3/8' (10 mm) met een "R"-factor van 1,0. De vloerbeschermer moet minimale afmetingen hebben van 42" x 42" (1067 X 1067 mm) en moet minimaal als volgt buiten de behuizing van de kachel uitsteken:

• ZIJKANT: 8" (203 mm)
• ACHTERKANT: 8" (203 mm)
• VOORKANT: 16" (406 mm)

SCHOORSTEENCONNECTOR (KACHELPIJP) AFSTANDEN

De National Fire Protection Agency heeft minimale afstanden aanbevolen voor schoorsteenconnectoren tot brandbare materialen zoals muren en plafonds. De aanbeveling voor enkelwandige pijpen is 18M (457 mm) en voor close clearance pijpen is 5" (127 mm). Deze aanbevelingen zullen worden overschreden bij het volgen van de afstanden voor de kachel tot brandbare materialen, omdat onze kachelafstanden tot brandbare materialen voorrang hebben op de afstanden van de connector. Zodra de kachel op veilige afstand van brandbare oppervlakken is geïnstalleerd, is het belangrijk om de juiste afstanden van de connector te handhaven voor de rest van de installatie. Horizontale stukken kachelpijp mogen bijvoorbeeld de door NFPA aanbevolen afstanden tot het plafond niet overschrijden.

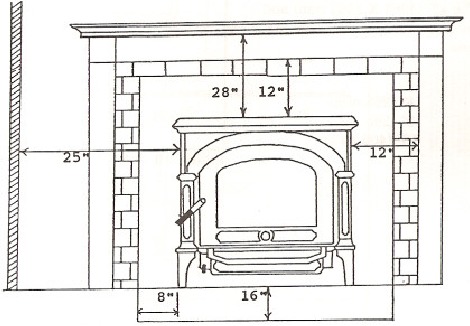

AFSTANDEN TOT BRANDBARE MATERIALEN VOOR METSELWERK HAARDINSTALLATIES

De Phoenix kan in een bestaande open haard worden geïnstalleerd. De bestaande open haard moet volgens UBC zijn gebouwd. Verwijder geen stenen of mortel uit de open haard om de kachel te plaatsen. De rookgasafvoer moet rechtstreeks op het schoorsteenkanaal worden aangesloten. Het schoorsteenkanaal moet een binnendiameter hebben van 6" (152 mm) of een afmeting van 8" X 8" (203 X 208 mm). Plaats geen enkel onderdeel van de kachel in de open haardopening. Als u dit wel doet, vervallen alle aanbevolen afstanden en kan er brand ontstaan.

MINIMALE AFSTANDEN:
Zijwand 25" (635 mm)
Bovenste rand 12" (805 mm)
Zijrand 12" (305 mm)
Schoorsteenmantel 28" (711 mm)

HAARDVEREISTEN:
Raadpleeg het bovenstaande gedeelte "VLOERBESCHERMER; MATERIALEN EN AFSTANDEN" om een acceptabele vloerbeschermer te bepalen. De haard moet 16" (406 mm) voorbij de voorkant en 8" (203 mm) voorbij elke kant van de kachel uitsteken.

Figuur 11 - METSELWERK HAARDINSTALLATIE

AFVOERSYSTEEM

Het complete afvoersysteem bestaat uit twee componenten, de schoorsteenconnector en een schoorsteen. Beide componenten worden tijdens gebruik extreem heet. De temperaturen in de schoorsteen kunnen oplopen tot meer dan 2.000 F (1093 graden C) in geval van een creosootbrand.

Om de kans op brand te voorkomen, moet de kachelpijp correct zijn geïnstalleerd en onderhouden. Zorg ervoor dat het afvoersysteem altijd in goede staat is. Vervang verroeste, gebarsten of kapotte onderdelen.

Er moet een wartel worden gebruikt wanneer een verbinding door een brandbare muur naar de schoorsteen wordt gemaakt. Er moet een muurdoorvoer- of schoorsteensteunpakket worden gebruikt wanneer een verbinding door een muur of plafond naar een geprefabriceerde schoorsteen wordt gemaakt. Deze accessoires zijn absoluut noodzakelijk om veilige afstanden tot brandbaar wand- en plafondmateriaal te garanderen.

Deze kachel kan worden aangesloten op een gemetselde schoorsteen met een voering of een goedgekeurde geprefabriceerde schoorsteen voor residentieel type verwarming met hoge temperatuur. Sluit deze kachel niet aan op een schoorsteen die een ander apparaat bedient, omdat dit de veilige werking van beide apparaten beïnvloedt.

SCHOORSTEENCONNECTOR

De schoorsteenconnector moet een kachelpijp zijn met een diameter van 6" (152 mm), 24 gauge. Gebruik geen aluminium of gegalvaniseerde stalen pijp omdat deze de extreme temperaturen van een houtvuur niet goed kunnen weerstaan.

Gebruik geen kachelpijp als schoorsteen. U moet uw kachel aansluiten op een schoorsteen die vergelijkbaar is met die in deze handleiding worden aanbevolen. Een kachelpijp (de schoorsteenconnector) mag alleen worden gebruikt om de kachel aan te sluiten op een geschikte schoorsteen.

Kachelpijpsecties moeten aan de kachel en aan elkaar worden bevestigd met het gekrompen uiteinde naar de kachel gericht. In het geval van een creosootophoping zorgt dit ervoor dat de creosoot in de kachel loopt en niet aan de buitenkant van de kachelpijp en op de kachel.

Alle verbindingen, inclusief de verbinding wanneer de kachelpijp aan de rookgasafvoer van de kachel wordt bevestigd, moeten worden vastgezet met drie plaatschroeven. Als de verbindingen niet goed worden vastgezet, kunnen er verbindingsfouten optreden waarbij de kachelpijp uit elkaar trilt in geval van een creosootbrand in de schoorsteen. Gaten die in de rookgasafvoer zijn voorgeboord, accepteren 1/8" X 1/2" (3 mm x 13 mm) plaatwerkschroeven.

Extra kachelpijpaccessoires, zoals trekbanden, schuifverbindingen en reinigingststukken, vereenvoudigen de installatie van de kachelpijp van de kachel naar de schoorsteen aanzienlijk, waardoor inspectie eenvoudiger wordt. Deze accessoires maken het ook mogelijk om de kachelpijp gemakkelijk te demonteren, zonder dat de kachel hoeft te worden verplaatst, voor periodieke inspectie van de kachelpijpconnector en de schoorsteen.

Voor een goede werking van de kachel moet de kachelpijp die de kachel met de schoorsteen verbindt zo kort mogelijk zijn. Vermijd te veel bochten. Horizontale lengtes kachelpijp moeten een opwaartse helling hebben van de kachel van ten minste 1/4" per voet (21 mm/m). Vanwege het ontwerp van de luchtregeling van dit product is een kachelklep niet nodig.

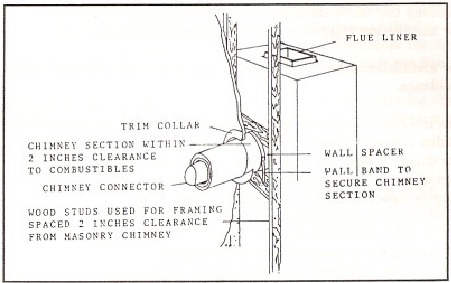

AANSLUITING OP EEN METSELWERK SCHOORSTEEN

Er zijn twee belangrijke elementen om te overwegen bij het aansluiten van een kachel op een gemetselde schoorsteen, de schoorsteen zelf en de wartel, waar de kachelpijp op de schoorsteen wordt aangesloten.

Voordat u een kachel op een gemetselde schoorsteen aansluit, moet de schoorsteen worden onderzocht op scheuren, losse mortel, andere tekenen van slijtage en verstopping. De kachel mag niet worden geïnstalleerd voordat is vastgesteld dat de schoorsteen veilig te gebruiken is. Als reparaties aan de schoorsteen nodig zijn, moeten deze worden voltooid voordat de kachel in gebruik wordt genomen.

Er moet een luchtspleet rond een gemetselde schoorsteen aan de binnenkant worden gehandhaafd terwijl de schoorsteen omhoog door het gebouw gaat om natuurlijke warmteafvoer uit het gebied mogelijk te maken. Isolatie in deze ruimte veroorzaakt een warmteophoping die houten frames kan doen ontbranden.

Een te groot rookkanaal zal bijdragen aan de ophoping van creosoot. Daarom moet de grootte van het rookkanaal worden gecontroleerd om te bepalen of het niet te groot is voor deze kachel. Deze kachel vereist een rookkanaal van niet meer dan 8" X 8" (203 mm x 203 mm) of 6" (152 mm) rond.

Het volgende is een checklist met minimale vereisten voor gemetselde schoorstenen:

• Schoorsteenwandconstructie:
  Baksteen of modulair blok van ten minste 4" (102 mm) dik.
  Een puin- of stenen muur van ten minste 12" (305 mm) dik.
• Moet een vuurvaste rookkanaalvoering hebben:
  Minimale dikte van 5/8" (16 mm).
  Geïnstalleerd met vuurvaste mortel.
  Ten minste 1" (25 mm) luchtspleet.
  Een gelijkwaardige rookkanaalvoering moet een vermeld schoorsteenkanaalsysteem of ander goedgekeurd materiaal zijn,
• Vereisten voor schoorstenen aan de binnenkant:
  Ten minste 2" (51 mm) afstand tot brandbare structuren.
  Brandstoppers moeten worden geïnstalleerd op de plaatsen waar de schoorsteen door vloeren en/of plafonds gaat.
  Isolatie moet 2" (51 mm) van de schoorsteen verwijderd zijn.
• Vereisten voor schoorstenen aan de buitenkant:
  Ten minste 1" (25 mm) afstand tot brandbare structuren.
• Vereisten voor de schoorsteenhoogte:
  Ten minste 3 voet (0,91 m) hoger dan het hoogste deel van de dakopening waardoor hij gaat en ten minste 2 voet (0,61 m) hoger dan enig deel van het dak binnen 10 voet (3 meter) gemeten horizontaal vanaf de bovenkant van de schoorsteen. Deze kachel vereist een minimale schoorsteenhoogte van 18 voet (4 m).

Er moet een wartel worden gebruikt wanneer de verbinding van de kachel naar een gemetselde schoorsteen door een brandbare muur wordt gemaakt. Er zijn verschillende methoden om te gebruiken voor verbinding door een brandbare muur. Raadpleeg de plaatselijke bouwautoriteiten voor het raadplegen van de juiste methoden voor schoorsteenverbindingen.

Goedgekeurde geprefabriceerde metalen wartels kunnen worden gekocht voor de aansluiting van houtkachels op een bestaande gemetselde schoorsteen. De installatie-instructies van de fabrikant moeten strikt worden gevolgd om de veiligheid van het systeem te waarborgen. Zorg ervoor dat u de aangegeven afstand tot brandbare materialen aanhoudt.

Figuur 14 - TYPISCHE WARTELCONSTRUCTIE

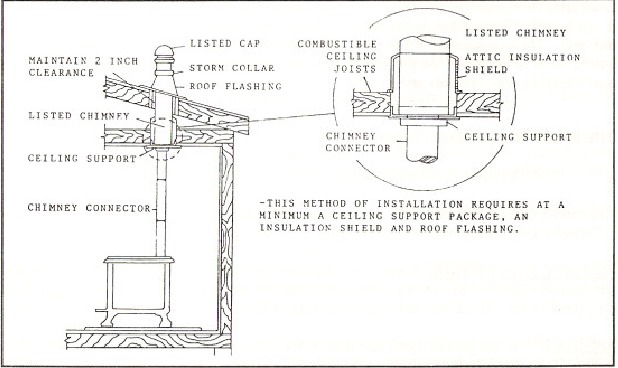

AANSLUITING OP EEN GEPREFABRICEERDE METALEN SCHOORSTEEN

Wanneer een geprefabriceerde metalen schoorsteen wordt gebruikt, moeten de installatie-instructies van de fabrikant nauwkeurig worden gevolgd. Alleen klasse A 103 H.'.., geprefabriceerde metalen schoorstenen met vaste isolatie mogen met deze kachel worden gebruikt.

Bij het installeren van een geprefabriceerde schoorsteen moet u ook (van dezelfde fabrikant) het plafondsteunpakket of de muurdoorvoer- en "I"-sectiepakket, brandstoppers (indien nodig), isolatieschild, daktrim, schoorsteenkap, enz. kopen en installeren. Volg de instructies van de fabrikant en houd alle juiste afstanden tot de constructie aan zoals aanbevolen door de fabrikant.

Figuur 15 - TYPISCHE GEPREFABRICEERDE SCHOORSTEEN IN HET HUIS

Er zijn in principe twee methoden voor het installeren van een geprefabriceerde metalen schoorsteen:

1. Een installatie aan de binnenkant waarbij de schoorsteen door het plafond en het dak in de woning gaat.
2. Een installatie aan de buitenkant waarbij de schoorsteen door de muur achter de kachel gaat en vervolgens de buitenkant van de woning omhoog.

In alle gevallen wordt een schoorsteen aan de binnenkant aanbevolen indien mogelijk. Een schoorsteen aan de binnenkant warmt sneller op en houdt zijn warmte vast, wat zowel een betere trek bevordert als de vorming van creosoot ontmoedigt. Een schoorsteen aan de buitenkant profiteert niet van de warmte van de omgeving van het gebouw, dus deze werkt meestal bij lagere rookgastemperaturen dan een schoorsteen aan de binnenkant. Een schoorsteen aan de buitenkant heeft doorgaans niet zo'n sterke trek als een schoorsteen aan de binnenkant en kan een verhoogde creosootophoping ervaren.

De hoogtevereisten voor een geprefabriceerde metalen schoorsteen zijn dezelfde als voor een gemetselde schoorsteen: Ten minste 3 voet (0,91 m) hoger dan het hoogste deel van de dakopening waardoor hij gaat en ten minste 2 voet (0,61 m) hoger dan enig deel van het dak binnen 10 voet (3 meter) gemeten horizontaal vanaf de bovenkant van de schoorsteen. Deze kachel vereist een minimale schoorsteenhoogte van 18 voet (3,9 m).

BUITENLUCHTAANVOER

Een buitenluchtbron kan rechtstreeks op deze kachel worden aangesloten met behulp van een optionele buitenluchtkit. Het voordeel van het rechtstreeks toevoeren van buitenlucht aan de kachel is dat de lucht die door de kachel wordt gebruikt voor verbranding van buiten de woning wordt gehaald in plaats van uit de ruimte waar de kachel zich bevindt. Met buitenlucht die rechtstreeks aan de kachel wordt toegevoerd, worden tocht in de kamer en luchtinfiltratie in het gebouw verminderd. Het gebruik van de buitenluchtkit kan ook de prestaties van de kachel in een bijzonder luchtdicht huis verbeteren.

De buitenluchtkit voor deze kachel maakt het mogelijk om de luchtinlaat van de kachel rechtstreeks aan te sluiten op een kanaal met een minimale diameter van 3" (76 mm) (door anderen geleverd) dat naar de buitenkant van het huis leidt. Houd bij het overwegen van de plaatsing van het kanaal van de buitenkant van het huis naar de haard rekening met de noodzaak om structurele delen van het huis te vermijden en dat het kanaal moet eindigen in het onderste, middelste deel van de haard. De aansluiting van het kanaal op de kachel wordt gemaakt op het onderste, middelste deel van de achterwand van de kachel. De uiteinde van het kanaal op de buitenmuur van de kachel moet zodanig worden geplaatst dat de mogelijkheid van obstructie door sneeuw, bladeren of ander materiaal wordt uitgesloten en moet worden afgeschermd tegen dieren en insecten.

GEBRUIKSAANWIJZING

BEDIENINGSELEMENTEN EN FUNCTIES

U moet vertrouwd raken met de locatie en werking van de bedieningselementen en functies van uw kachel. Wijzig deze functies op geen enkele manier.

PRIMAIRE LUCHTBEDIENING: De primaire luchtbediening bevindt zich aan de linkeronderkant van de kachel, onder de aslip, en regelt de hoeveelheid lucht die de vuurhaard binnenkomt. Over het algemeen geldt: hoe meer lucht er in de vuurhaard komt, hoe sneller en heter de verbranding zal zijn.

ASBAK: De asbak en de toegangsklep voor de asbak bevinden zich onder de aslip. De vuurhaard moet dagelijks worden ontdaan van as door de asroosterplug op te tillen en te verwijderen, de as door het rooster in de asbak te vegen en vervolgens de plug terug te plaatsen. De asbak is gemakkelijk te verwijderen en heeft een handvat voor gemakkelijke verwijdering van as. Het asniveau in de vuurhaard moet op het juiste niveau worden gehouden. Te veel as belemmert de efficiënte en volledige verbranding van het brandhout, terwijl te weinig as de bodem van de vuurhaard blootstelt aan overmatige directe hitte van het vuur. De vuurhaard moet idealiter een laag as van 25 tot 51 mm bevatten waarop het vuur brandt.

OPMERKING: De achterkant van de asbakconstructie loopt omhoog. Voordat u de asbak verwijdert, duwt u deze (hard!) in de kachel om de bak de helling op te dwingen, waardoor de as verder in de bak wordt geschopt.

EEN VUUR MAKEN

GEBRUIK GEEN CHEMICALIËN OF VLOEISTOFFEN OM EEN VUUR AAN TE STEKEN. VERBRAND GEEN AFVAL OF BRANDBARE VLOEISTOFFEN ZOALS BENZINE, NAPHTA, PETROLEUM, AANSTEEKVLOEISTOF OF MOTOROLIE.

INWERKPROCEDURE
Het is absoluut noodzakelijk dat uw kachel langzaam wordt "ingewerkt". Gietijzer moet worden "gekruid"; het oververhitten van een nieuwe kachel kan ervoor zorgen dat gietstukken barsten of andere kachelonderdelen beschadigen. Vocht in de speksteen moet langzaam worden verdreven om de "schok" voor de kachel van de eerste blootstelling aan hoge vuurhaardtemperaturen te minimaliseren. Ook moet het asbestvrije oven cement langzaam worden uitgehard om een adequate afdichting en hechting te garanderen. De eerste twee of drie vuren in uw nieuwe kachel zorgen er ook voor dat de hoog temperatuur verf een sterke geur en wat rook afgeeft. De geur en rook verdwijnen zodra de inwerkperiode voorbij is.

De onderste laag vuurvaste stenen in uw vuurhaard is bedoeld om thermische spanning te voorkomen en moet te allen tijde op zijn plaats in de vuurhaard blijven.

UW EERSTE VUUR MAKEN

1. Open de deur en plaats vijf of zes dubbele vellen strak gedraaid krantenpapier in het midden van de vuurhaard.
2. Schik aanmaakhout in een kruiselings patroon over het krantenpapier. Aanmaakhout moet ongeveer tien stukken zijn, 13 mm in diameter en 254 mm tot 457 mm lang.
3. Open de primaire luchtbediening volledig door de bedieningshendel volledig tegen de klok in te draaien.
4. Steek het papier onder het aanmaakhout aan.
5. Laat de voordeur even op een kier staan totdat het aanmaakhout begint te branden en de trek begint te trekken.
6. Sluit de deur en laat het vuur branden. Houd de deur en de aslade gesloten terwijl de kachel in gebruik is.
7. HOUD UW KACHEL IN DE GATEN om een stabiel vuur met lage warmte te behouden.
   Uw eerste en volgende inbrand vuren moeten de kachel warm maken, maar niet heet aanvoelen. Er mogen maximaal een paar kleine stukken hout aan het vuur worden toegevoegd om veilige inbrandtemperaturen te bereiken.
8. Zodra de kachel warm aanvoelt, maar niet heet, sluit u de primaire luchtbediening en laat u het vuur volledig uitgaan.
9. Laat de kachel terugkeren naar kamertemperatuur.

Uw eerste drie inbrand vuren moeten worden gebouwd en onderhouden zoals hierboven beschreven. Uw geduld wordt beloond met een goed ingebrande kachel.

OPMERKING: Vanwege de koele rookgastemperaturen die aanwezig zijn tijdens de inbrandprocedure, kan creosoot zich snel ophopen. We raden een visuele inspectie (en indien nodig reiniging) van uw kachelpijp en schoorsteen aan zodra de inbrandprocedure is voltooid.

NORMALE WERKING
Als uw kachel niet continu wordt gebruikt of al een tijdje niet is gebruikt, volg dan minstens één keer de inbrandprocedure om de belasting van een heet vuur op een koude kachel te minimaliseren voordat u verdergaat met de normale werking. We raden aan om aan het begin van elk stookseizoen één inbrandvuur te maken.

Om een vuur te maken voor dagelijks gebruik:

1. Open de deur en plaats vijf of zes dubbele vellen strak gedraaid krantenpapier in het midden van de vuurhaard.
2. Schik aanmaakhout in een kruiselings patroon over het krantenpapier. Aanmaakhout moet ongeveer tien stukken zijn, 13 mm in diameter en 254 tot 457 mm lang.
3. Open de primaire luchtbediening volledig door de bedieningshendel volledig tegen de klok in te draaien.
4. Steek het papier onder het aanmaakhout aan.
5. Laat de voordeur even op een kier staan totdat het aanmaakhout begint te branden en de trek begint te trekken.
6. Sluit de deur en laat het vuur branden.
7. Zodra het aanmaakhout brandt, opent u de deur en voegt u eerst kleine blokken toe om het vuur op te bouwen. Houd anders de deur en de aslade gesloten terwijl de kachel in gebruik is.
8. Zodra het vuur goed brandt, gebruikt u de primaire luchtbediening om de gewenste verbrandingssnelheid te regelen. Draai de primaire luchtbediening tegen de klok in voor een hoge verbrandingssnelheid of met de klok mee voor een lage verbrandingssnelheid.

Opmerking: Wanneer u de deur opent om bij te vullen, blokken te herschikken of wat dan ook, is het raadzaam om de deur slechts een beetje te openen, even te wachten en vervolgens de deur volledig te openen. Deze procedure zorgt ervoor dat de vuurhaard rookvrij is voordat de deur volledig wordt geopend. Bovendien vermindert het bijvullen op een bed van hete, rode kolen de rooktijd en brengt het verse brandstof snel op een hoge temperatuur.

VERBRANDINGSSNELHEID
HOGE VERBRANDING: Laad de vuurhaard volledig met hout op een bed van hete kolen of op een actief vlammend vuur en open de primaire luchtbediening volledig. Een hoge verbrandingssnelheid wordt één of twee keer per dag aanbevolen om de kachelpijp en schoorsteen volledig te verwarmen, wat de creosootophoping helpt minimaliseren.

MIDDELS VERBRANDING: Stel de primaire luchtbediening in op een midden bereik instelling die geschikt is voor de verwarmingsbehoeften van het te verwarmen gebied. Een middelste verbrandingssnelheid moet de typische instelling zijn en is de voorkeur als de kachel onbeheerd wordt achtergelaten.

LAGE VERBRANDING: Sluit de primaire luchtbediening voor een lage verbrandingssnelheid. Een lage verbrandingssnelheid gedurende langere tijd is niet aan te raden, omdat dit de ophoping van creosoot kan bevorderen. Het ventilatiesysteem moet regelmatig worden geïnspecteerd als er consequent lage verbrandingssnelheden worden aangehouden.

WAARSCHUWING OVERVERHITTING
Oververhitting betekent dat uw kachel gedurende langere tijd op extreem hoge temperaturen werkt. Oververhitting moet zorgvuldig worden vermeden, omdat dit schade aan de kachel kan veroorzaken. De meest zekere indicatie van oververhitting is wanneer de kachel kraakt en gloeit en wanneer geëmailleerde oppervlakken bubbelen. Bewijs van oververhitting is kromtrekken en/of defecten aan interne onderdelen, verkleurd extern gietijzer of beschadigd email. Blaarvorming of bubbelvorming van geëmailleerde onderdelen wordt veroorzaakt wanneer de temperatuur van het email hoger is dan 480 graden C.

Oververhit de kachel niet en gebruik de kachel niet met de deur open. Als u dit doet, kan de kachelpijp en schoorsteen oververhit raken, wat creosoot in de schoorsteen kan ontsteken, wat tot een schoorsteenbrand kan leiden. In het geval van oververhitting of een schoorsteenbrand, sluit u de deur en sluit u de primaire luchtbediening volledig.

OPMERKING: ALLE SYMPTOMEN VAN OVERVERHITTING MAKEN UW GARANTIE ONGELDIG!

VERWIJDEREN EN VERWIJDEREN VAN AS

Om as uit de vuurhaard te verwijderen, tilt u eerst de asplug van de bodem van de vuurhaard met behulp van een pook of ander geschikt gereedschap. Hark overtollige as door het gat in de aslade. Plaats de plug terug in de juiste positie en bedek deze met een kleine laag as.

Verwijder niet alle as uit de vuurhaard, aangezien het asniveau op het juiste niveau moet worden gehouden. Te veel as belemmert de efficiënte en volledige verbranding van het brandhout, terwijl te weinig as de bodem van de vuurhaard blootstelt aan overmatige directe hitte van het vuur. De vuurhaard moet idealiter een laag as van 25 tot 51 mm bevatten waarop het vuur brandt.

As moet uit de aslade worden gestort in een metalen container met een goed sluitend deksel. Plaats geen andere voorwerpen of afval in de metalen container. Plaats het deksel terug op de container en laat de as afkoelen. Plaats de ascontainer niet op een brandbaar oppervlak of vinylvloer, want de container zal heet zijn!

Plaats de gesloten ascontainer in afwachting van verwijdering op een onbrandbare vloer of op de grond, ver verwijderd van alle brandbare materialen. As moet in de gesloten container worden bewaard totdat alle sintels volledig zijn afgekoeld.

As mag NOOIT in houten of plastic containers worden geplaatst, of in papieren of plastic zakken, hoe lang het vuur ook uit is. Kolen in een bed van as kunnen enkele dagen heet blijven nadat ze uit de vuurhaard zijn verwijderd.

ONDERHOUD

DE KACHELTEMPERATUREN IN DE GATEN HOUDEN

Houd de kacheltemperaturen in de gaten met een kachelthermometer die op de bovenste middensteen van de kachel is geplaatst. De thermometer moet ongeveer 800 graden F (427 graden C) aangeven bij hoge verbranding en 300-400 graden F (149-204 graden C) bij lage verbranding.

Nadat u uw kachel hebt geladen, opent u de primaire luchtregeling gedurende 20 minuten om het vuur aan te wakkeren en om creosoot te verbranden dat zich gedurende een bepaalde tijd bij een lage verbrandingsinstelling heeft opgehoopt.

Stook de kachel niet te hard.

CREOSOTEVORMING EN DE NOODZAAK TOT VERWIJDERING

Wanneer hout wordt verbrand, produceert het teer, waterdamp en andere organische dampen. Deze dampen condenseren en vormen creosoot op de wanden van schoorstenen die koel zijn als gevolg van pas ontstoken vuren, lage verbrandingssnelheden of een slecht schoorsteenontwerp. Als deze creosootresten ontbranden, veroorzaken ze een extreem heet vuur dat de schoorsteen kan beschadigen of zelfs het huis kan verwoesten.

Om de ophoping van creosoot te voorkomen:

1. Laat de kachel dagelijks 35 tot 45 minuten branden met de primaire luchtregeling volledig open om creosootafzettingen uit de kachel en het ventilatiesysteem te verbranden.
2. Nadat u hout hebt bijgevuld, laat u de kachel 20 tot 30 minuten branden met de primaire luchtregeling volledig open. Deze manier van werken zorgt voor een vroege inschakeling van het secundaire verbrandingssysteem, dat, wanneer ingeschakeld, de creosootophoping in de schoorsteen minimaliseert.

De kachelpijpconnector en de schoorsteen moeten minstens twee keer per maand tijdens het stookseizoen worden geïnspecteerd om te bepalen of er creosoot is opgebouwd. Als er meer dan 1/4" (6 mm) creosootresten zijn opgehoopt, moeten deze worden verwijderd om het risico op een schoorsteenbrand te verminderen.

Het ventilatiesysteem moet worden geïnspecteerd bij de kachelaansluiting en aan de bovenkant van de schoorsteen. Koelere oppervlakken hebben de neiging om sneller creosootafzettingen op te bouwen, dus het is belangrijk om de schoorsteen aan de bovenkant (waar het het koelst is) te controleren, evenals van de onderkant in de buurt van de kachel.

Opgestapelde creosoot moet worden verwijderd met een reinigingsborstel die speciaal is ontworpen voor het type schoorsteen dat wordt gebruikt. Een schoorsteenveger kan deze service uitvoeren.

Het wordt ook aanbevolen om het hele systeem vóór elk stookseizoen professioneel te laten inspecteren, reinigen en indien nodig te laten repareren.

PAKKINGEN

Pakkingmateriaal moet normaal gesproken om de twee tot drie seizoenen worden vervangen, afhankelijk van het gebruik van de kachel. Als de deurafdichting los zit, zorgt een nieuwe pakking voor een strakke afdichting en betere kachelprestaties. Neem contact op met onze klantenservice of uw dealer voor een pakkingset met instructies en pakkingen voor uw kachel.

De procedure voor het vervangen van pakkingen op het glas wordt besproken in paragraaf GLAS.

Om deurpakkingen te vervangen, verwijdert u eerst de oude pakkingen met een stanleymes of plamuurmes. Reinig alle pakkingkanalen met een staalborstel. Breng pakkingcement aan op de kanalen en duw de nieuwe pakking op zijn plaats zonder het pakkingmateriaal uit te rekken. De deur moet onmiddellijk worden gesloten om de pakking volledig op zijn plaats te drukken en een positieve afdichting te garanderen.

We vereisen het gebruik van de volgende pakkingen:

• GLAS: 54" (1,4 m) Lengte, 3/4" (19 mm) Breedte, Zwart plakband met plaklaag
• DEUR: 60" (1,5 m) Lengte, 1/4" (6 mm) Diameter, Zwarte buis met lage dichtheid
• ASDDEUR: 30" (0,76 m) Lengte, 1/4" (6 mm) Diameter, Zwarte buis met lage dichtheid

GLAS

Gebruik de kachel niet met een gebroken deurruit. Ga niet ruw om met de voordeur door er tegen te slaan of ermee te gooien.

Het glas kan worden gereinigd met commerciële glasreinigers of pure ammoniak. De rand van een nieuw stanleymes kan worden gebruikt om hardnekkige creosoot van het glasoppervlak te schrapen.

Het glas van de voordeur is een keramisch, schokbestendig glas, speciaal gemaakt voor gebruik in houtkachels.
Het meet 15-7/8" x 11-3/8" (403 mm x 289 mm) en is 6 mm dik. Gebruik GEEN ander vervangend glas dan glas dat is vervaardigd en geleverd voor gebruik in houtkachels.

Het deurglas moet onmiddellijk worden vervangen als het gebroken is. Neem contact op met onze klantenservice of uw lokale dealer voor vervangend glas, dat wordt geleverd met instructies en alles wat nodig is voor de reparatie.

De procedure voor het vervangen van glas en glaspakking is als volgt:

1. Verwijder de deur door deze recht omhoog van de scharnieren te tillen, waarbij de scharnierpennen in de deur blijven zitten.
2. Plaats de deur met de voorkant naar beneden op een vlakke, gladde ondergrond.
3. Verwijder de schroeven van het raamkozijn om het raamkozijn van de deur te scheiden.
4. Til het glas voorzichtig uit de deur.
5. Breng de nieuwe pakking aan op het nieuwe glas zoals afgebeeld om een kussen aan één kant van het glas te vormen.
6. Plaats het glas met de pakking op de deur met het kussen van de pakking naar beneden gericht naar de deur.
7. Plaats het raamkozijn terug en schroef het weer aan de deur vast.
8. Plaats de deur terug.

AFBEELDING VAN HOE HET GLAS VAN EEN PAKKING TE VOORZIEN:

STEEN

Af en toe schoonmaken is alles wat nodig is om de natuurlijke schoonheid van de gepolijste speksteena afwerking van uw kachel te behouden. Reinig de speksteen met water, een niet-schurend reinigingsmiddel en een zachte doek. Veeg stof van de steen met een schone doek. Gebruik geen chemische middelen om de steen te wassen; gebruik geen was of polijstmiddelen op de steen.

Er moet op worden gelet dat de steen niet bekrast of beschadigd raakt. Plaats geen items die de steen (of emaille afwerking) kunnen bekrassen of beschadigen bovenop uw kachel.

Vaak verschijnen er bij gebruik en na verloop van tijd subtiele aardetinten van bruin, rood en geel op de speksteen. Dit is een natuurlijke reactie in de speksteen.

GIETIJZER

Gietijzeren onderdelen aan de buitenkant zijn ofwel geverfd met zwarte, hittebestendige kachelverf of geëmailleerd met een emaille afwerking in verschillende kleuren.

Gebruik deze zwarte, hittebestendige kachelverf om het originele uiterlijk van geverfd gietijzer bij te werken en te behouden. Wanneer u een vochtige spons gebruikt om schoon te vegen, droog het gietijzer dan grondig af om roestvorming te voorkomen.

Emaille gietstukken kunnen worden gereinigd met een standaard glasreiniger. Na verloop van tijd en bij gebruik kan er een zeer fijn, subtiel netwerk van craquelélijnen verschijnen, ogenschijnlijk onder het oppervlak van het email. Craquelé is een natuurlijk, voorspelbaar proces en is geen fout.

BEDIENINGSINSTRUCTIES

VEILIGHEIDSINSTRUCTIES WAT JE WEL EN NIET MOET DOEN

WEL

• Lees en begrijp deze handleiding grondig voordat je deze kachel installeert.
• Installeer de kachel volgens de aanbevelingen van de fabrikant.
• Installeer deze kachel in overeenstemming met alle geldende voorschriften.
• Installeer dit apparaat met de juiste maat schoorsteen.
• Volg de aanbevolen inbrandprocedure zoals beschreven in deze handleiding.
• Verbrand alleen natuurlijk hout. Hogere rendementen en lagere emissies worden bereikt bij het verbranden van aan de lucht gedroogd, gekruid hardhout, in vergelijking met groen of vers gekapt hardhout.
• Wees voorzichtig bij het laden van brandhout in een hete kachel.
• Houd de voordeur te allen tijde gesloten, behalve bij het laden van hout.
• Waarschuw kinderen en anderen die niet bekend zijn met houtkachels voor het gevaar van het aanraken van hete, stralende oppervlakken. Haard- en kachelroosters zijn verkrijgbaar bij uw plaatselijke dealer.
• Inspecteer de kachelpijp, de schoorsteenconnector en de schoorsteen regelmatig, zoals aanbevolen.
• Zorg ervoor dat de verwijderbare aslip op zijn plaats zit tijdens het stoken van de kachel, zoals deze is gecertificeerd voor gebruik. Anders kan de haard veilige temperaturen overschrijden.

NIET

• Wijzig dit product op geen enkele manier, inclusief het primaire luchtregelsysteem.
• Verwacht niet dat de kachel meer dan 50% van het aanbevolen volume verwarmt als deze is geïnstalleerd in een kelder of in een ruimte met een groot deel van de niet-geïsoleerde stenen muren.
• Verbrand geen ovengedroogd, geverfd of behandeld hout, oplosmiddelen, afval, multiplex, gekleurd of glanzend papier, kunstmatige blokken, karton, kolen, afval of drijfhout.
• Verbrand geen kolen in deze kachel.
• Gebruik geen chemische aanmaakblokjes of chemische schoorsteenreinigers.
• Gebruik geen benzine, kerosine of andere vloeibare brandstoffen om het vuur aan te steken of aan te wakkeren.
• Stook de kachel niet met de asdeur open of de roosterplug verwijderd.
• Verhoog het vuur niet van de vuurvaste stenen.
• Laat geen blokken tegen het glas rusten of anderszins in contact komen met het glas wanneer de deur gesloten is.
• Sla de deur niet dicht.
• Laat de kachel niet branden zonder de verwijderbare aslip op zijn plaats tijdens het stoken van de kachel, zoals deze is gecertificeerd voor gebruik. Anders kan de haard veilige temperaturen overschrijden.

ANDERE VEILIGHEIDSINSTRUCTIES

1. Houd brandbare materialen (meubels, gordijnen, kleding, enz.) altijd op minimaal 92 cm van de kachel.
2. Oververhit uw kachel niet.
3. Installeer een rookmelder.
4. Houd een brandblusser bij de hand. We raden het type "A B C" aan.
5. Gooi de as op de juiste manier weg.
6. Gebruik NOOIT brandstof van het benzinetype, kerosine, aanmaakvloeistof voor houtskool of soortgelijke vloeibare of vaste aanmaakblokjes om een vuur aan te steken of aan te wakkeren. Houd al dergelijke materialen uit de buurt van de kachel.
7. Houd kinderen en huisdieren uit de buurt van de kachel.
8. Leg NOOIT kledingstukken of kaarsen op een hete kachel.
9. Sluit de kachel niet aan op een rookkanaal dat een ander apparaat bedient.
10. Reinig uw systeem indien nodig.

PERIODIEKE CHECKLIST

ELKE WEEK

• Maak de as uit de vuurhaard en de aslade leeg.

ELKE TWEE WEKEN

• Inspecteer de schoorsteenconnector en de schoorsteen visueel op creosoot; reinig dienovereenkomstig.

ELKE ACHT WEKEN

• Controleer de deurafdichtingen met behulp van de "dollarbiljettentest". Wanneer het vuur uit is en de kachel is afgekoeld, sluit u de deur op een dollarbiljet. Als het biljet er gemakkelijk uit te trekken is, is de deur niet goed afgesloten. Vervang de deurpakking.

AAN HET EINDE VAN HET SEIZOEN

• Demonteer de schoorsteenconnector en reinig deze grondig; vervang alle onderdelen die tekenen van roest of aantasting vertonen.
• Inspecteer en reinig indien nodig uw schoorsteen.
• Maak de binnenkant van de kachel grondig schoon.
• Inspecteer al het deurpakkingmateriaal en vervang het als het versleten, gerafeld, gebarsten of extreem hard is.

NOODPROCEDURES

Volg in geval van een kachelpijp- of schoorsteenbrand deze instructies:

1. Sluit de primaire luchtregeling.
2. Houd de kacheldeur gesloten.
3. Bel de brandweer.
4. Houd de kachel, kachelpijp en schoorsteen in de gaten.

Probeer GEEN kachelpijp- of schoorsteenbrand te blussen door water op de kachel, kachelpijp of schoorsteen te gooien. De extreem hoge temperaturen die gepaard gaan met dergelijke branden kunnen onmiddellijke stoom en ernstig lichamelijk letsel veroorzaken.

Zodra de schoorsteenbrand is gedoofd, laat u de primaire luchtregeling gesloten en laat u het vuur in de kachel volledig uitbranden. De kachel mag pas opnieuw worden gestookt als de kachel, kachelpijp en schoorsteen grondig zijn geïnspecteerd op tekenen van schade. Schade moet worden hersteld voordat u uw kachel weer gaat gebruiken.

BRANDHOUT

De kwaliteit van uw brandhout is een belangrijke variabele die de warmteafgifte, de duur van het branden en de prestaties van de kachel beïnvloedt. Zachte houtsoorten branden over het algemeen heter en sneller, terwijl harde houtsoorten langer branden en meer kolen produceren.

De dichtheid van het hout is een kritieke factor om te overwegen bij het kopen van hout of het beoordelen van de prestaties van uw kachel. Hieronder volgt een lijst met houtsoorten en hun relatieve BTU-inhoud.

HOOG: Es, Zwarte Berk, Hickory, Hopbeuk, Robinia, Witte Eik, Zwarte Beuk

GEMIDDELD HOOG: Witte Es, Beuk, Gele Berk, Suikeresdoorn, Rode Eik

GEMIDDELD LAAG: Zwarte Es, Witte Berk, Grijze Berk, Iep, Fijnspar, Pijnboom, Zwarte Kers, Zachte Esdoorn, Lariks

LAAG: Witte Den, Witte Ceder, Balsamspar, Vuren, Esp, Linde, Boterboon, Hemlockspar

Het vochtgehalte speelt ook een belangrijke rol in de prestaties van uw kachel. Hout dat vers is gekapt van een levende boom (groen hout) bevat veel vocht. Om groen hout op de juiste manier te laten drogen, moet het worden gekloofd, gestapeld en gedurende een jaar aan de lucht worden gedroogd.

Idealiter moet brandhout op sleden of blokken worden gestapeld om het van de grond te houden, en alleen de bovenkant van de stapel moet worden afgedekt. Plastic of zeilen die de zijkanten van de houtstapel bedekken, houden vocht vast en voorkomen dat het hout droogt. Wat het stapelen betreft, zei een oude Vermonter: "De ruimte tussen de blokken moet groot genoeg zijn voor een muis om erdoor te komen, maar niet voor de kat die erachteraan zit."

Brandhout mag niet worden opgeslagen binnen de gespecificeerde afstanden van de kachel tot brandbare materialen.

UW KACHEL EFFICIËNT BEDIENEN

Deze kachel is ontworpen om efficiënt brandhout te verbranden. De volgende operationele tips geven u informatie over hoe u de meeste warmte kunt verkrijgen met minimale creosootophoping en uitgestoten vervuilende stoffen.

HOGE WARMTE: Voor maximale warmteafgifte laadt u de kachel volledig nadat het vuur is aangewakkerd en zowel de kachel als de schoorsteen heet zijn. De primaire luchtregeling moet zich in de volledig open stand bevinden of er dichtbij. Wanneer u de kachel voor het eerst in de hoge warmteverbrandingsmodus zet, moet u de kacheltemperaturen regelmatig controleren om ervoor te zorgen dat de kachel niet oververhit raakt. Zodra u vertrouwd bent met de operationele kenmerken van de kachel in uw specifieke omgeving, kunt u de kachel gemakkelijk in de hoge verbrandingsmodus zetten zonder risico voor de kachel of schoorsteen.

Zodra de temperatuur van de kamer een comfortabel niveau heeft bereikt, moeten volgende ladingen van de kachel kleinere hoeveelheden hout bevatten. Het verbranden van kleinere hoeveelheden hout met een hoge verbrandingssnelheid zal resulteren in de meest efficiënte verbranding, de minste uitstoot van vervuilende stoffen en de minste ophoping van creosoot in de schoorsteen.

NACHTELIJKS BRANDEN: De kachel en schoorsteen moeten heet zijn met een aangewakkerd vuur voordat u een nachtelijke verbranding probeert. Voor een nachtelijke verbranding laadt u de vuurhaard volledig met hout en laat u het vuur met de primaire luchtregeling in de volledig open stand 20 tot 30 minuten intens branden. Zet nu de primaire luchtregeling lager tot bijna de laagste stand; het vuur zou zich moeten settelen in een laag verbrandingspatroon met een kleine vlam die langzaam brandt. Het vuur zal nu 7 tot 9 uur langzaam en gestaag branden, afhankelijk van de instelling van de primaire luchtregeling, het type hout dat wordt verbrand, de sterkte van de schoorsteentrek en andere variabelen die van installatie tot installatie verschillen.

S Morgens zou je een bed van hete kolen in de as moeten vinden. De kachel moet warm aanvoelen, maar niet heet. Om het vuur opnieuw te starten zonder opnieuw aan te steken, roert en harkt u de as eenvoudigweg met een pook totdat de hete kolen aan de oppervlakte zijn gekomen. Leg een handvol aanmaakhout op de kolen, sluit de deur en open de primaire luchtregeling volledig. Het vuur zou binnen 5 tot 10 minuten opnieuw moeten ontbranden. Plaats een paar blokken op het brandende aanmaakhout, sluit de deur, laat de primaire luchtregeling volledig open en laat de blokken ontbranden. Zodra het vuur vlot brandt, regelt u de primaire luchtregeling op een gemiddelde stand voor een matige verbrandingssnelheid.

Omdat het wordt aanbevolen om minstens één keer per dag een heet vuur te stoken om opgehoopte creosoot uit de kachel en het ventilatiesysteem te verbranden, is het een goede gewoonte om de kachel elke ochtend ongeveer 20 minuten heet te stoken, vooral na een nachtelijke verbranding met een lage verbrandingssnelheid. Deze gewoonte van een heet vuur eenmaal per dag bevordert niet alleen een schone kachel en schoorsteen, maar helpt ook om het glas schoon te houden voor een gemakkelijk zicht op het vuur in de kachel.

PROBLEEMOPLOSSING

UW VERWARMINGSBEHOEFTEN

Vrijwel alle houtkachelgebruikers ervaren van tijd tot tijd elementaire, veelvoorkomende problemen. De meeste zijn te verhelpen en vereisen over het algemeen slechts een kleine aanpassing van de kachel, de installatie of de bedieningstechniek. In gevallen waarin de weersomstandigheden de prestaties van de kachel drastisch beïnvloeden, zijn de problemen meestal tijdelijk en lossen ze zichzelf op zodra het weer verandert.

Als u zich afvraagt of uw kachel wel voldoende warmte produceert, kunt u het probleem het beste oplossen door de temperatuur van de rookgasafvoer te controleren. Een rookgasafvoer van 200 °C (400 °F) bevestigt dat de kachel voldoende warmte levert. Houd er rekening mee dat uw huis zelf de temperatuur van de kamer/het huis regelt. Hoe goed de muren, vloeren en plafonds zijn geïsoleerd, het aantal en de grootte van de glazen ramen, de dichtheid van de buitendeuren en de constructie of stijl van uw huis (gewelfde plafonds of andere open ruimtes die grote percentages warmte verzamelen) zijn allemaal bepalende factoren voor de kamertemperatuur.

De prestaties van uw kachel zijn ook afhankelijk van de installatie. Een veelvoorkomende oorzaak van slechte prestaties is een te groot schoorsteenkanaal. Te grote schoorsteenkanalen leiden tot een verminderde druk, waardoor de rook niet uit de schoorsteen kan stijgen. Te grote kanalen zijn ook moeilijker effectief te verwarmen, vooral bij het stoken met een hoogrendementskachel. Koele kanaaltemperaturen belemmeren de totstandkoming van een sterke trek (en bevorderen de ophoping van creosoot). Het ontbreken van een sterke trek zorgt ervoor dat het vuur dooft en kan er zelfs voor zorgen dat de rook de kamer in stroomt.

Als uw schoorsteen de juiste maat heeft en er niet gemakkelijk een sterke trek tot stand komt, is het mogelijk dat de schoorsteen te koud is. Nogmaals, hete schoorstenen bevorderen een sterkere trek.

Andere richtlijnen voor de trek zijn als volgt:

EEN "LUCHTDICHT" HUIS: Als uw huis supergeïsoleerd of bijzonder goed afgedicht is, kan de (infiltratie)luchttoevoer naar de binnenkant van het huis onvoldoende zijn. Dit fenomeen van luchtgebrek in het gebouw kan worden verergerd als afzuigventilatoren, zoals wasdrogers, badkamerventilatoren of afzuigkappen in de keuken, in huis in werking zijn. Het uitrusten van uw kachel met de optionele buitenluchtaanvoeradapter, aangesloten op een luchtkanaal dat naar de buitenkant van het gebouw leidt, zou dit probleem moeten verhelpen.

HOGE BOMEN OF GEBOUWEN in de buurt van de bovenkant van de schoorsteen kunnen chronische of af en toe optredende terugwaartse trek veroorzaken. Let er bij het kiezen van een locatie voor een nieuwe schoorsteen op dat u rekening houdt met de plaatsing van andere objecten in de buurt van de voorgestelde schoorsteenlocatie.

WINDSNELHEID: Over het algemeen geldt: hoe sterker en stabieler de wind, hoe sterker (beter) de trek. "Vlaagachtige" windomstandigheden kunnen echter grillige terugwaartse trek veroorzaken.

BAROMETRISCHE DRUK: De trek in de schoorsteen is doorgaans traag op zwoele, natte of vochtige dagen. Dit is een weersafhankelijk fenomeen dat zich over het algemeen vanzelf corrigeert als het weer verandert.

LEVENDIGHEID VAN HET VUUR: Hoe heter het vuur in uw kachel, hoe heter uw schoorsteen en hoe sterker de trek.

ONDERBREKINGEN IN HET VENTILATIESYSTEEM: Een niet-afgesloten reinigingsdeur aan de onderkant van de schoorsteen, lekkende kachelpijpverbindingen, een slechte kachelpijp-naar-bus-aansluiting of een lekkende schoorsteen kunnen leiden tot onvoldoende trek.

SEIZOENSFACTOREN: Vroege herfst en late lente zijn over het algemeen moeilijke seizoenen om een goede trek te creëren. Hoe kouder de buitenlucht (ten opzichte van de kamertemperatuur), hoe sterker de trek.

DE KACHEL BEDIENEN

Er zijn dagen dat er niet gemakkelijk een trek tot stand komt. Zoals hierboven beschreven, kunnen seizoensfactoren of een koude schoorsteen de oorzaak zijn. Probeer het vuur aan te steken met kleine aanmaakhoutjes en brandstof om snel een heet vuur te krijgen. Voed het vuur regelmatig met kleine hoeveelheden brandstof totdat de schoorsteen heet is en de trek goed tot stand is gekomen.

GIDS VOOR PROBLEEMOPLOSSING

PROBLEEM	MOGELIJKE	OPLOSSINGEN
KACHEL ROOKT	Bedieningstechniek:	Open de primaire luchtregeling een minuut voordat u de deuren opent volledig.
	Koude schoorsteen:	Verwarm de schoorsteen voor bij het eerste begin van een vuur.
	Geblokkeerde schoorsteen:	Onderzoek de schoorsteen en kachelpijp op blokkades of creosootophopingen.
	Te grote schoorsteen:	Bekleed de schoorsteen opnieuw met de juiste diameter.
	Te kleine schoorsteen:	Installeer een trekopwekker of vervang de schoorsteen.
	Schoorsteen te kort:	Verleng de schoorsteen.
	Luchtinfiltratie in de schoorsteen:	Dicht de schoorsteenverbindingen en openingen in de reinigingsdeuren af.
	Meer dan één apparaat aangesloten op het kanaal:	Koppel alle andere apparaten los en dicht de openingen af.
TERUGSLAG OF GASEXPLOSIES	Bedieningstechniek:	Open de primaire luchtregeling een minuut voordat u de deur opent volledig en houd deze een paar minuten na het herladen volledig open.
	Extra lage verbrandingssnelheid:	Stook de kachel op een hogere verbrandingssnelheid.
	Schoorsteenterugtrekking:	Installeer een schoorsteenkap.
	Overmatige asophoping:	Leeg de aslade dagelijks.
ONBEHEERSTE OF KORTE BRAND	Niet-afgesloten of open deur:	Sluit de deur stevig of vervang de pakkingen.
	Overmatige trek:	Controleer de installatie. Werk op LAGE VERBRANDING.
	Verslechterde cementafdichtingen;	Verzegel de kachel opnieuw met kachelcement.
	Extra lange schoorsteen:	Verkort de schoorsteen.
	Te grote schoorsteen	Bekleed de schoorsteen opnieuw met de juiste diameter.
	Harde wind of locatie op een heuveltop:	Installeer een schoorsteenkap.
ONVOLDOENDE WARMTE	Hout van slechte kwaliteit of groen hout:	Gebruik alleen aan de lucht gedroogd hout, bij voorkeur minimaal één jaar gedroogd.
	Lage verbrandingssnelheid:	Bedien de kachel op een hogere verbrandingssnelheid.
	Luchtgeïsoleerde schoorsteen:	Vervang door een geprefabriceerd geïsoleerd schoorsteensysteem of een metselwerkschoorsteen van de juiste grootte.
	Buitenschoorsteen:	Isoleer de schoorsteen.
	Lekkende kachelpijp of schoorsteen:	Controleer de installatie.
	Te veel warmteverlies Prom-huis: Lekkende kachelpijp of schoorsteen:	Controleer de installatie.
BLAARVORMING VAN EMAILLE GIETEN	Bedieningstechniek:	Stook de kachel niet te heet. Bewaak de kacheltemperaturen.
	Overmatige trek:	Controleer de installatie. Bedien de kachel in het LAGE VERBRANDINGSbereik.

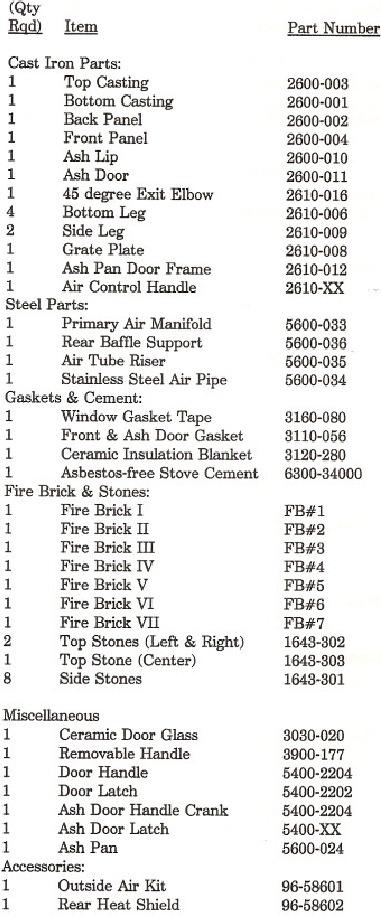

VERVANGINGS ONDERDELEN

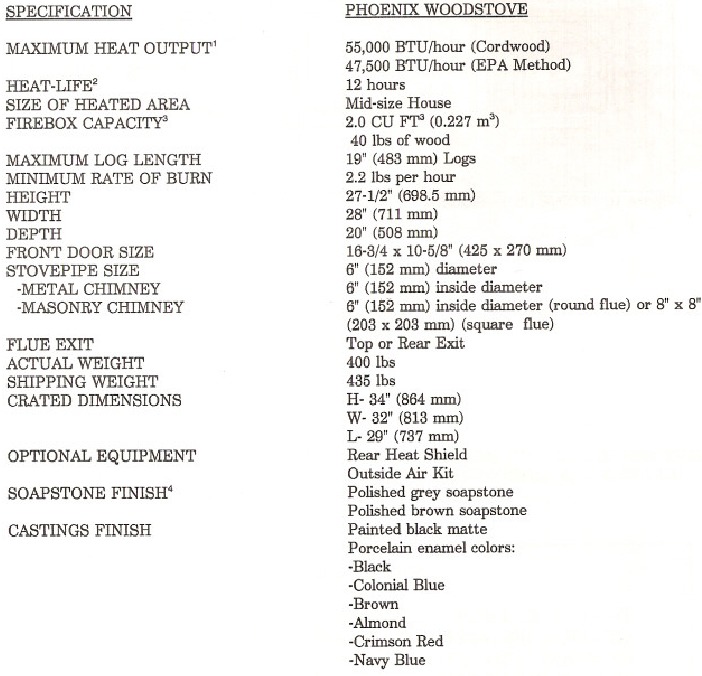

SPECIFICATIES

¹ Gebaseerd op onafhankelijke laboratoriumtestresultaten.

² Heat-Life wordt gedefinieerd als thermische capaciteit of hoeveelheid opgeslagen warmte. Hier gebruikt, verwijst het niet alleen naar de brandduur, maar ook naar uren bruikbare warmte die wordt verkregen uit een enkele lading brandstof.

³ De hoeveelheid en het gewicht van hout per kubieke voet vuurkistvolume kan variëren van 15 tot 36 lbs. per kubieke voet, afhankelijk van het type hout, het vochtgehalte, de pakdichtheid en andere factoren. Als constante voor vergelijkings- en testdoeleinden gaan we uit van 20 lbs. gekruid hardhout per kubieke voet vuurkistvolume.

⁴ Gepolijst grijs speksteen varieert van grijs tot grijsblauw, afhankelijk van de natuurlijke samenstelling. Gepolijst bruin speksteen varieert van grijsbruin tot bruin, afhankelijk van de natuurlijke samenstelling.

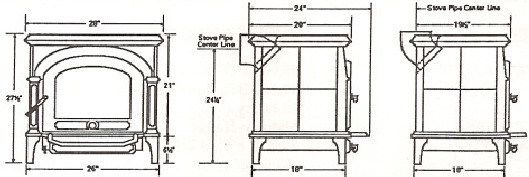

Figure 16 - KACHELAFMETINGEN

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download HearthStone PHOENIX Handleiding

Beschikbare talen
