RCA RACP1206 - HANDLEIDING DRAAGBARE AIRCONDITIONER

Lees deze handleiding

Binnenin vindt u veel nuttige tips over hoe u uw airconditioner op de juiste manier kunt gebruiken en onderhouden. Een beetje preventieve zorg van uw kant kan u veel tijd en geld besparen gedurende de levensduur van uw airconditioner. U vindt veel antwoorden op veelvoorkomende problemen in de tabel met tips voor probleemoplossing. Als u eerst onze tabel met tips voor probleemoplossing bekijkt, hoeft u mogelijk helemaal geen service aan te vragen.

• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd. (is van toepassing voor de Europese landen)
• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid. (is van toepassing voor andere landen, met uitzondering van de Europese landen)
• Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen. Als het snoer beschadigd is, moet het worden vervangen door de fabrikant, zijn servicevertegenwoordiger of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen.
• Het apparaat moet worden geïnstalleerd in overeenstemming met de nationale bedradingsvoorschriften.
• Gebruik uw airconditioner niet in een natte ruimte, zoals een badkamer of een wasruimte. Het apparaat met elektrische verwarming moet op minstens 1 meter afstand van brandbare materialen staan.
• Neem contact op met de geautoriseerde servicetechnicus voor reparatie of onderhoud van dit apparaat. Neem contact op met de geautoriseerde installateur voor de installatie van dit apparaat.

VEILIGHEIDSMAATREGELEN

Veiligheidsregels

Doe dit altijd

• Uw airconditioner moet zo worden gebruikt dat deze beschermd is tegen vocht. Bijv. condensatie, opspattend water, enz. Plaats of bewaar uw airconditioner niet op een plaats waar deze in water of een andere vloeistof kan vallen of worden getrokken.
• Onmiddellijk loskoppelen. Vervoer uw airconditioner altijd in een verticale positie en plaats hem tijdens gebruik op een stabiele, vlakke ondergrond.
• Schakel het product uit wanneer het niet in gebruik is. Neem altijd contact op met een gekwalificeerd persoon om reparaties uit te voeren. Als het snoer beschadigd is, moet het worden gerepareerd door een gekwalificeerde reparateur.
• Houd een luchtdoorlaat van minimaal 30 cm rondom het apparaat vanaf muren, meubels en gordijnen.
• Als de airconditioner tijdens gebruik omvalt, schakel het apparaat dan uit en trek onmiddellijk de stekker uit het stopcontact.

Doe dit nooit

• Gebruik uw airconditioner niet in een natte ruimte, zoals een badkamer of een wasruimte.
• Raak het apparaat niet aan met natte of vochtige handen of als u op blote voeten loopt.
• Druk niet op de knoppen op het bedieningspaneel met iets anders dan uw vingers.
• Verwijder geen vaste afdekkingen. Gebruik dit apparaat nooit als het niet goed werkt of als het is gevallen of beschadigd.
• Gebruik nooit de stekker om het apparaat te starten en te stoppen.
• Gebruik altijd de schakelaar op het bedieningspaneel.
• Dek de inlaat- of uitlaatroosters niet af en belemmer ze niet.
• Gebruik geen gevaarlijke chemicaliën om het apparaat schoon te maken of ermee in contact te komen.
• Gebruik het apparaat niet in de buurt van ontvlambare stoffen of dampen, zoals alcohol, insecticiden, benzine, enz.
• Laat kinderen het apparaat niet zonder toezicht bedienen.
• Gebruik dit product niet voor andere functies dan die beschreven in deze handleiding.

Energie besparen

• Gebruik het apparaat in de aanbevolen kamergrootte.
• Plaats het apparaat zo dat meubels de luchtstroom niet kunnen belemmeren.
• Houd jaloezieën/gordijnen gesloten tijdens het zonnigste deel van de dag.
• Houd de filters schoon.
• Houd deuren en ramen gesloten om koele lucht binnen en warme lucht buiten te houden.

Bedrijfsconditie

• De airconditioner moet worden gebruikt binnen het temperatuurbereik dat hieronder wordt aangegeven:

  Opmerking: de prestaties kunnen verminderd zijn buiten deze bedrijfstemperaturen.

Aanbevolen gereedschap voor installatie van de raamset

1. Schroevendraaier (medium formaat kruiskop)
2. Meetlint of liniaal
3. Mes of schaar
4. Zaag (in het geval dat de raamset in maat moet worden verkleind omdat het raam te smal is voor directe installatie)

IDENTIFICATIE VAN ONDERDELEN

Voor uw veiligheid

• Bewaar of gebruik geen benzine of andere ontvlambare dampen en vloeistoffen in de buurt van dit of enig ander apparaat.
• Vermijd brandgevaar of elektrische schokken. Gebruik geen verlengsnoer of een adapterstekker. Verwijder geen van de pennen van het netsnoer.

Elektrische informatie

• Zorg ervoor dat de elektrische voorziening voldoende is voor het model dat u hebt gekozen. Deze informatie is te vinden op het serieplaatje, dat zich aan de zijkant van de kast en achter het rooster bevindt.
• Zorg ervoor dat de airconditioner goed is geaard. Om schokken en brandgevaar te minimaliseren, is een goede aarding belangrijk. Het netsnoer is uitgerust met een geaarde stekker met drie pinnen ter bescherming tegen schokgevaar.
• Uw airconditioner moet worden gebruikt in een correct geaard stopcontact. Als het stopcontact dat u wilt gebruiken niet voldoende is geaard of wordt beschermd door een tijdvertragende zekering of stroomonderbreker, laat dan een gekwalificeerde elektricien het juiste stopcontact installeren.
• Zorg ervoor dat het stopcontact toegankelijk is na de installatie van het apparaat.

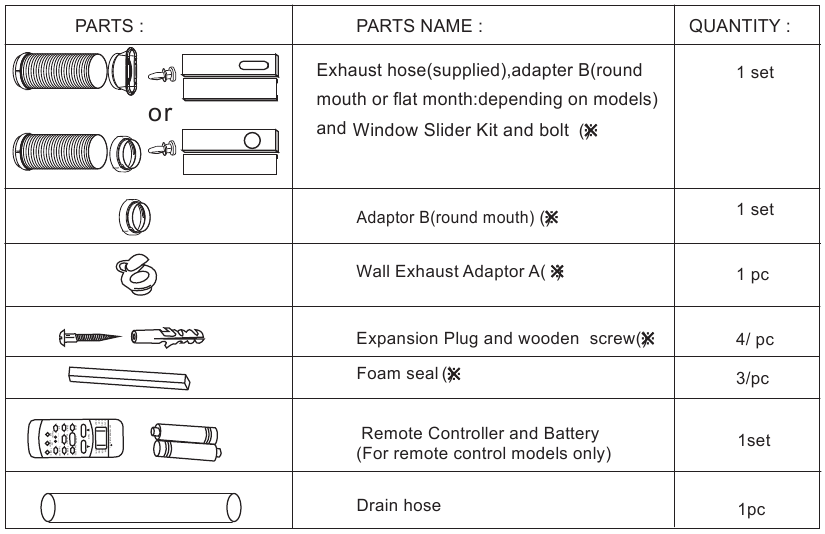

Accessoires

OPMERKING: optionele onderdelen(), sommige modellen zonder.

• Controleer of alle accessoires in de verpakking zitten en raadpleeg de installatie-instructies voor hun gebruik.

OPMERKING: Alle illustraties in deze handleiding zijn alleen bedoeld ter verduidelijking. Uw airconditioner kan enigszins afwijken. De werkelijke vorm is bepalend.

NAMEN VAN ONDERDELEN

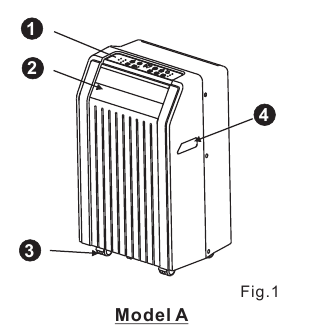

Voorkant

1. Bedieningspaneel
2. Horizontale lamellen (automatisch zwenken)
3. Zwenkwiel
4. Draaggreep (beide zijden)

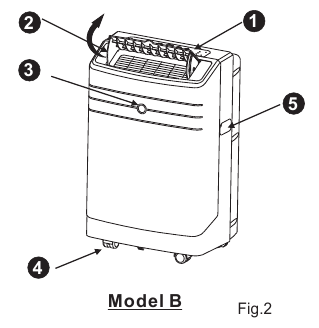

1. Bedieningspaneel
2. Horizontale lamellen (handmatig)
3. Afstandsbedieningssignaalreceptor
4. Zwenkwiel
5. Draaggreep (beide zijden)

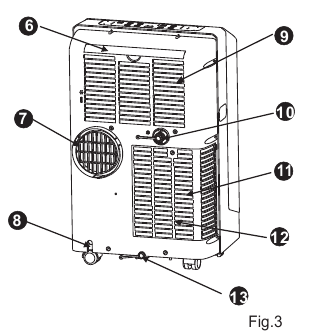

Achterkant

6. Bovenste luchtfilter (achter het rooster)
7. Luchtuitlaat
8. Stopcontact voor het netsnoer
9. Luchtinlaat
10. Afvoeraansluiting
11. Luchtinlaat
12. Onderste luchtfilter (achter het rooster)
13. Afvoeraansluiting onderste bak

KENMERKEN VAN DE AIRCONDITIONER

ELEKTRONISCHE BEDIENINGSINSTRUCTIES

Maak u voordat u begint vertrouwd met het bedieningspaneel en de afstandsbediening en al zijn functies en volg vervolgens het symbool voor de gewenste functies.

Het apparaat kan worden bediend via het bedieningspaneel van het apparaat zelf of met de afstandsbediening.

OPMERKING: deze handleiding bevat geen bediening van de afstandsbediening, zie de <<Instructie afstandsbediening>> die bij het apparaat is verpakt voor details.

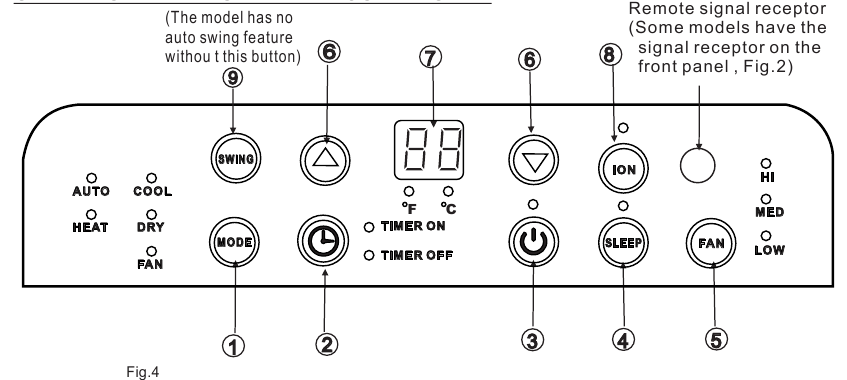

BEDIENINGSPANEEL VAN DE AIRCONDITIONER

1. MODE select button (MODUS selectieknop)
   Selecteert de juiste bedrijfsmodus. Elke keer dat u op de knop drukt, wordt een modus geselecteerd in een reeks die verloopt van AUTO, COOL, DRY, FAN en HEAT (alleen koelmodellen zonder). Het modusindicatielampje licht op onder de verschillende modusinstellingen, zie Afb. 4.
2. TIMER button (TIMER-knop)
   Wordt gebruikt om de AUTO ON starttijd en AUTO OFF stoptijdprogramma te starten, in combinatie met de&buttons (knoppen).
3. POWER button (AAN/UIT-knop)
   Aan/uit-schakelaar.
4. SLEEP button (SLAAP-knop)
   Wordt gebruikt om de SLEEP-werking te starten.
5. FAN button (VENTILATOR-knop)
   Bedien de ventilatorsnelheid. Druk om de ventilatorsnelheid in vier stappen te selecteren: LOW, MED, HI en AUTO. Het ventilatorsnelheidindicatielampje licht op onder verschillende ventilatorinstellingen, behalve de AUTO-snelheid. Wanneer AUTO ventilatorsnelheid is geselecteerd, worden alle ventilatorindicatielampjes donker.
6. UP() and DOWN() button (OMHOOG() en OMLAAG() knop)
   Wordt gebruikt om de temperatuurinstellingen (verhogen/verlagen) aan te passen (1 C/2 F stappen) in een bereik van 17 C (62 F) tot 30 C (88 F) of de TIMER-instelling in een bereik van 0~24 uur.
   OPMERKING: De bediening kan de temperatuur weergeven in graden Fahrenheit of graden Celsius. Om van de ene naar de andere te converteren, houdt u de knoppen Up (Omhoog) en Down (Omlaag) tegelijkertijd 3 seconden ingedrukt.
7. LED Display (LED-display)
   Toont de ingestelde temperatuur in O "C" of "F" en de Auto-timer instellingen. In de DRY- en FAN-modus (DROOG- en VENTILATOR-modus) toont het de kamertemperatuur.
   Foutcodes en beschermingscode:
   E1- Room temperature sensor error (Fout kamertemperatuursensor) - Trek de stekker van het apparaat uit het stopcontact en steek hem er weer in.
   Als de fout zich herhaalt, neem dan contact op met de service. E2- Evaporator temperature sensor error (Fout temperatuursensor verdamper) - Trek de stekker van het apparaat uit het stopcontact en steek hem er weer in.
   Als de fout zich herhaalt, neem dan contact op met de service. E4- Display panel communication error (Communicatiefout displaypaneel) - Trek de stekker van het apparaat uit het stopcontact en steek hem er weer in.
   Als de fout zich herhaalt, neem dan contact op met de service. P1- Bottom tray is full (Onderste bak is vol) - Sluit de afvoerslang aan en voer het opgevangen water af. Als de fout zich herhaalt, neem dan contact op met de service.
8. ION button (ION-knop) (optioneel)
   Druk op de ION button (ION-knop), de ionengenerator wordt geactiveerd en helpt om pollen en onzuiverheden uit de lucht te verwijderen en ze in het filter op te vangen. Druk er nogmaals op om de functie te stoppen.
9. SWING button (ZWENK-knop)
   (Alleen van toepassing op de modellen met automatische zwenkfunctie)
   Wanneer de werking AAN staat, kan het indrukken van de SWING button (ZWENK-knop) de lamel in de gewenste hoek stoppen. De lamel zwenkt omhoog naar een hoek van 6^O voor elke druk. Als u de knop langer dan 2 seconden ingedrukt houdt, kan de automatische zwenkfunctie worden gestart.

Bedieningsinstructies

COOL-werking

• Druk op de "MODE" (modus) knop totdat het "COOL" (koel) indicatielampje aangaat.
• Druk op de ADJUST (aanpassen) knoppen "▲" of "" om uw gewenste kamertemperatuur te selecteren. De temperatuur kan worden ingesteld tussen 17^OC-30^OC/62^OF-88^OF.
• Druk op de "FAN SPEED" (ventilatorsnelheid) knop om de ventilatorsnelheid te kiezen.

HEAT-werking(alleen modellen zonder koeling)

• Druk op de "MODE" (modus) knop totdat het "HEAT" (verwarm) indicatielampje aangaat.
• Druk op de ADJUST (aanpassen) knoppen "▲" of "" om uw gewenste kamertemperatuur te selecteren. De temperatuur kan worden ingesteld tussen 17^OC-30^OC/62^OF-88^OF.
• Druk op de "FAN SPEED" (ventilatorsnelheid) knop om de ventilatorsnelheid te kiezen. Bij sommige modellen kan de ventilatorsnelheid niet worden aangepast in de HEAT-modus.

DRY-werking

• Druk op de "MODE" (modus) knop totdat het "DRY" (droog) indicatielampje aangaat.
• In deze modus kunt u geen ventilatorsnelheid selecteren of de temperatuur aanpassen. De ventilatormotor werkt op LAGE snelheid.
• Houd ramen en deuren gesloten voor het beste ontvochtigingseffect.
• Plaats het kanaal niet naar het raam.

AUTO-werking

• Wanneer u de airconditioner in de AUTO-modus zet, selecteert deze automatisch koelen, verwarmen (alleen modellen zonder koeling) of alleen ventilatorwerking, afhankelijk van de temperatuur die u hebt geselecteerd en de kamertemperatuur.
• De airconditioner regelt de kamertemperatuur automatisch rond het door u ingestelde temperatuurpunt.
• In de AUTO-modus kunt u de ventilatorsnelheid niet selecteren.

FAN-werking

• Druk op de "MODE" (modus) knop totdat het "FAN" (ventilator) indicatielampje aangaat.
• Druk op de "FAN SPEED" (ventilatorsnelheid) knop om de ventilatorsnelheid te kiezen. De temperatuur kan niet worden aangepast.
• Plaats het kanaal niet naar het raam.

TIMER-werking

• Wanneer het apparaat is ingeschakeld, drukt u eerst op de Timer-knop, het TIMER OFF (timer uit) indicatielampje gaat branden. Het geeft aan dat het Auto Stop-programma is gestart.
• Wanneer het apparaat is uitgeschakeld, drukt u eerst op de Timer-knop, het TIMER ON (timer aan) indicatielampje gaat branden. Het geeft aan dat het Auto Start-programma is gestart.
• Druk op de OMHOOG- of OMLAAG-knop of houd deze ingedrukt om de automatische tijd te wijzigen met stappen van 0,5 uur, tot 10 uur, en vervolgens met stappen van 1 uur tot 24 uur. De bediening telt de resterende tijd af tot de start.
• De geselecteerde tijd wordt na 5 seconden geregistreerd en het systeem keert automatisch terug naar de weergave van de vorige temperatuurinstelling.
• Door het apparaat op elk moment AAN of UIT te zetten of de timerinstelling op 0.0 te zetten, wordt het automatische start/stop-programma geannuleerd. - Wanneer de storing (E1 of E2) optreedt, wordt het automatische start/stop-programma ook geannuleerd.

SLEEP-werking

Als u op deze knop drukt, wordt de geselecteerde temperatuur 30 minuten met 1^OC/2^OF verhoogd (koelen) of verlaagd (verwarmen). De temperatuur wordt na nog eens 30 minuten met nog eens 1^OC/2^OF verhoogd (koelen) of verlaagd (verwarmen). Deze nieuwe temperatuur wordt 7 uur vastgehouden voordat deze terugkeert naar de oorspronkelijk geselecteerde temperatuur. Dit beëindigt de slaapmodus en het apparaat blijft werken zoals oorspronkelijk geprogrammeerd. OPMERKING: deze functie is niet beschikbaar in de FAN- of DRY-modus.

Andere functies
Automatisch opnieuw opstarten (op sommige modellen)
Als het apparaat onverwacht uitvalt als gevolg van een stroomstoring, wordt het automatisch opnieuw opgestart met de vorige functie-instelling wanneer de stroom wordt hervat.

Wacht 3 minuten voordat u de werking hervat
Nadat het apparaat is gestopt, kan het de eerste 3 minuten niet opnieuw worden opgestart. Dit is om het apparaat te beschermen. De werking start automatisch na 3 minuten.

Luchtstroomrichting aanpassen
De lamel kan handmatig of automatisch worden aangepast, afhankelijk van de verschillende modellen.

• Pas de luchtstroomrichting handmatig aan (Fig. 5):

  • De lamel kan handmatig in de gewenste positie worden gezet. De maximale instelhoek is ongeveer 60^O, forceer het niet om een grotere hoek in te stellen.
  • Plaats geen zware voorwerpen of andere lasten op de lamel, dit kan schade aan het apparaat veroorzaken.
  • Zorg ervoor dat de lamel volledig is geopend tijdens het verwarmen.
  • Houd de lamel tijdens de werking volledig geopend.
• Pas de luchtstroomrichting automatisch aan (Fig. 6):

  • Wanneer de werking AAN staat, opent de lamel volledig. Gebruik de SWING (zwenken) knop op de afstandsbediening om de lamel in de gewenste hoek te stoppen.
  • De lamel beweegt omhoog in een hoek van 6^O voor elke druk totdat deze naar een positie beweegt die het koel- of verwarmingseffect van de airconditioner zou beïnvloeden, en verandert automatisch de zwenkrichting.
  • Als u de SWING (zwenken) knop langer dan 2 seconden ingedrukt houdt, wordt de automatische zwenkfunctie geactiveerd. De lamel zwenkt zoals weergegeven in

INSTALLATIE-INSTRUCTIES (optioneel)

INSTALLATIE-INSTRUCTIES

Locatie

• De airconditioner moet op een stevige ondergrond worden geplaatst om geluid en trillingen te minimaliseren. Voor een veilige en zekere positionering plaatst u het apparaat op een gladde, vlakke vloer die sterk genoeg is om het apparaat te dragen.
• Het apparaat heeft wielen om de plaatsing te vergemakkelijken, maar het mag alleen op gladde, vlakke oppervlakken worden gerold. Wees voorzichtig bij het rollen op tapijtoppervlakken. Probeer het apparaat niet over objecten te rollen.
• Het apparaat moet binnen het bereik van een correct beoordeelde geaarde stekker worden geplaatst.
• Plaats nooit obstakels rond de luchtinlaat of -uitlaat van het apparaat.
• Laat 30 cm tot 100 cm ruimte van de muur met raam over voor een efficiënte airconditioning.

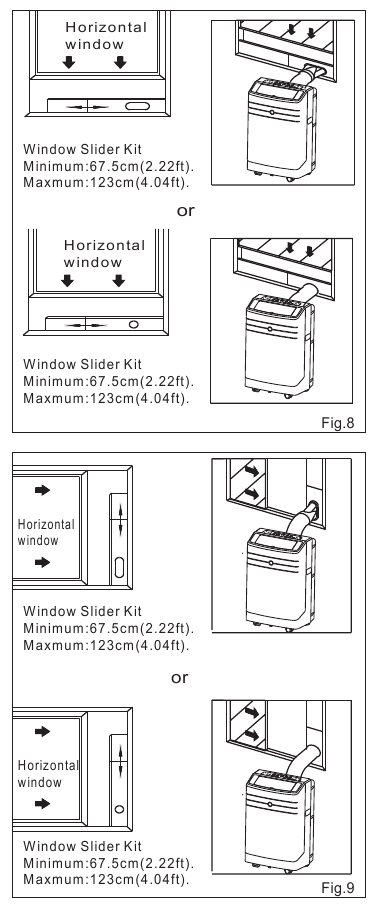

Raamschuifset installatie

Uw raamschuifset is ontworpen voor de meeste standaard "verticale" en "horizontale" raamtoepassingen. Het kan echter nodig zijn om bepaalde aspecten van de installatieprocedures te improviseren/aan te passen voor bepaalde soorten ramen. Raadpleeg Fig. 8 & Fig.9 voor minimale en maximale raamopeningen.

De raamschuifset kan worden bevestigd met een bout (zie Fig. 9a).

Opmerking: als de raamopening kleiner is dan de genoemde minimale lengte van de raamschuifset, snijd dan die ene met een gat erin kort af om in de raamopening te passen. Snijd nooit het gat in de raamschuifset uit.

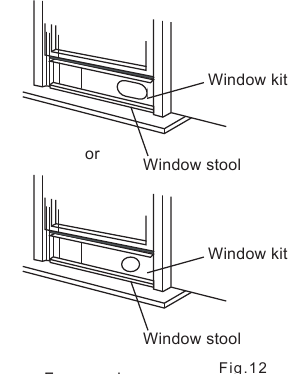

Installatie in een dubbelhangend schuifraam

1. Knip de schuimafdichting (kleefband) op de juiste lengte af en bevestig deze aan de raamlijst. Fig. 10

2. Bevestig de raamschuifset aan de raamlijst. Pas de lengte van de raamschuifset aan de breedte van het raam aan, verkort de verstelbare raamset als de breedte van het raam minder dan 26,5 inch is. Open het raam en plaats de raamschuifset op de raamlijst. Zie Fig. 11.

3. Knip de schuimafdichting (kleefband) op de juiste lengte af en bevestig deze aan de bovenkant van het raam. Zoals weergegeven in Fig. 12.

4. Sluit het raam stevig tegen het raam.
5. Knip de schuimafdichting op de juiste lengte en dicht de open ruimte tussen het bovenste raam en het buitenste raam af. Zoals weergegeven in Fig. 13.

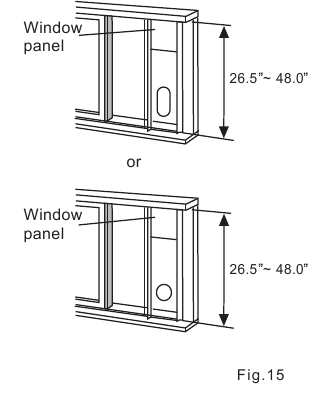

Installatie in een schuifraam

1. Knip de schuimafdichting (kleefband) op de juiste lengte af en bevestig deze aan het raamkozijn, Fig. 14.

2. Bevestig de raamschuifset aan de raamlijst. Pas de lengte van de raamschuifset aan de breedte van het raam aan, verkort de verstelbare raamset als de breedte van het raam minder dan 26,5 inch is. Open het raam en plaats de raamschuifset op de raamlijst. Zie Fig. 15.

3. Knip de schuimafdichting (kleefband) op de juiste lengte af en bevestig deze aan de bovenkant van het raam. Zoals weergegeven in Fig. 16.

4. Sluit het schuifraam stevig tegen het raam.
5. Knip de schuimafdichting op de juiste lengte en dicht de open ruimte tussen het bovenste raam en het buitenste raam af. Zoals weergegeven in Fig. 17.


Installatie van de afvoerslang
De afvoerslang en adapter moeten worden geïnstalleerd of verwijderd in overeenstemming met de gebruiksmodus. in overeenstemming met de gebruiksmodus.

1. Installeer de raamafvoeradapter B op de afvoerslang zoals weergegeven in Fig. 18a. of Fig. 18b. Raadpleeg de vorige pagina's voor de installatie van de raamset.

2. Plaats de afvoerslang over de opening van de luchtafvoerhaak (zie Fig. 19) en maak het andere uiteinde plat (zie Fig. 20) voor een snelle installatie.

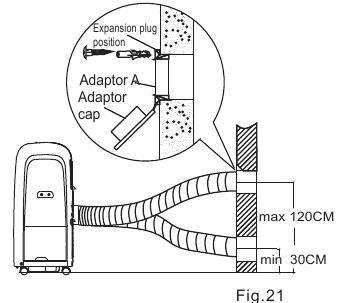

De afvoerslang kan in de muur worden geïnstalleerd
(Niet van toepassing op de units zonder adapter A, expansiepluggen en houten schroeven van accessoires).

1. Maak een gat in de muur. Installeer de muurafvoeradapter A op de muur (buitenkant) met behulp van 4 expansiepluggen en houten schroeven, zorg ervoor dat u deze grondig bevestigt. (Zie Fig. 21)

2. Bevestig de afvoerslang aan muurafvoeradapter A.

Opmerking: Dek het gat af met de adapterdop wanneer deze niet in gebruik is.

• Het kanaal kan matig worden samengedrukt of verlengd, afhankelijk van de installatievereisten, maar het is wenselijk om de kanaallengte tot een minimum te beperken.

BUIG HET KANAAL NIET TE VEEL (ZIE Fig. 22)

Zorg ervoor dat er geen obstakels rond de luchtuitlaat van de afvoerslang (in het bereik van 500 mm) zijn, zodat het afvoersysteem goed werkt.

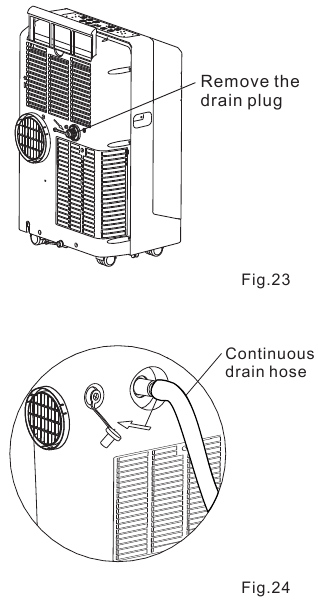

Waterafvoer:

• Verwijder tijdens het ontvochtigen de afvoer
  stop van de achterkant van het apparaat, installeer de afvoerafvoerstopconnector (5/8 universele vrouwelijke mender) met 3 4 slangen (lokaal gekocht). Voor de modellen zonder afvoerconnector bevestigt u de afvoerslang gewoon aan het gat. Plaats het open uiteinde van de slang direct over het afvoergebied in uw kelder. Raadpleeg Fig. 23 & 24.

• Wanneer het waterniveau van de onderste bak een vooraf bepaald niveau bereikt, piept het apparaat 8 keer, Continue afvoerslang het digitale display toont "P1". Op dit moment stopt het airconditioning/ontvochtigingsproces onmiddellijk. De ventilatormotor blijft echter werken (dit is normaal).
  Verplaats het apparaat voorzichtig naar een afvoerlocatie, verwijder de onderste afvoerstop en laat het water weglopen (Fig. 25). Start de machine opnieuw totdat het "P1"-symbool verdwijnt. Als de fout zich herhaalt, bel dan de klantenservice.

  OPMERKING: Zorg ervoor dat u de onderste afvoerstop opnieuw installeert voordat u het apparaat gebruikt.

ONDERHOUD

1. Luchtfilter
   • Reinig het luchtfilter minstens eens in de twee weken om een inferieure werking van de ventilator door stof te voorkomen.

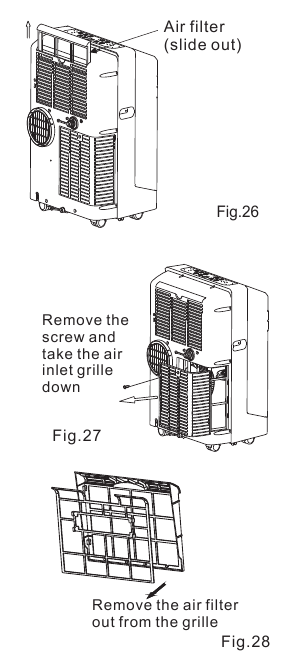

   • Verwijdering
     Dit apparaat heeft twee filters. Pak de bovenste filterlip vast (Afb. 26), trek de filter eruit^,,, dan omhoog^,,. Verwijder het onderste filter door de schroef los te draaien, het luchtinlaatrooster naar beneden te halen en vervolgens het luchtfilter te verwijderen zoals weergegeven in Afb. 27 & 28.

   • Reiniging
     Was het luchtfilter door het voorzichtig onder te dompelen in warm water (ongeveer 40 ^OC/104 ^OF) met een neutraal reinigingsmiddel. Spoel het filter af en droog het op een schaduwrijke plaats.
   • Montage
     Plaats het bovenste luchtfilter van bovenaf na het reinigen, bevestig het onderste luchtfilter op het luchtinlaatrooster en installeer vervolgens het rooster met behulp van de schroef.
2. Behuizing van de unit
   Gebruik een pluisvrije doek gedrenkt in een neutraal reinigingsmiddel om de behuizing van de unit schoon te maken. Afgewerkt met een droge, schone doek.
3. Unit lange tijd niet gebruikt
   • Verwijder de rubberen stop aan de achterkant van de unit en bevestig een slang aan de afvoeraansluiting. Plaats het open uiteinde van de slang direct boven het afvoergebied in uw kelder (zie Afb. 23 & 24).
   • Verwijder de stop uit de onderste afvoeraansluiting, al het water in de onderste bak loopt eruit (zie Afb. 25). - Laat het apparaat een halve dag in de FAN (ventilator) modus in een warme kamer draaien om het apparaat van binnen te drogen en schimmelvorming te voorkomen.
   • Stop het apparaat en trek de stekker eruit, wikkel het snoer eromheen en bundel het met de tape (Afb. 29). Verwijder de batterijen uit de afstandsbediening.

   • Reinig het luchtfilter en installeer het opnieuw.
   • Schroef de afvoerslang naar rechts of links los en trek hem eruit om hem te verwijderen (Afb. 30), bewaar hem veilig en bedek het raam(muur)gat met de adapterdop.


TIPS VOOR PROBLEEMOPLOSSING

PROBLEEMOPLOSSING

OPMERKING
De beoordelingsgegevens die op het energielabel zijn aangegeven, zijn gebaseerd op de testomstandigheden van het installeren van de niet-verlengde luchtafvoerkanaal zonder adapter A & B (het kanaal en de adapter A & B staan ​​vermeld in de accessoireslijst van de handleiding)

Het ontwerp en de specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd voor productverbetering. Neem contact op met het verkoopkantoor of de fabrikant voor meer informatie.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

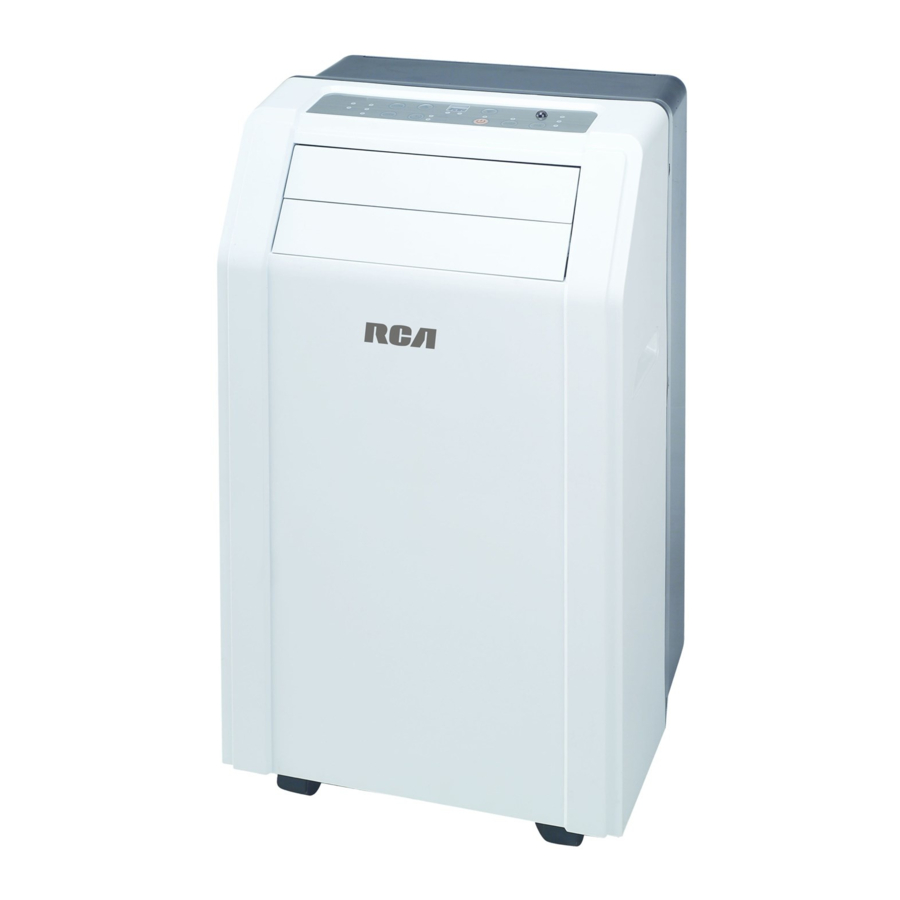

Download RCA RACP1206 - HANDLEIDING DRAAGBARE AIRCONDITIONER

Beschikbare talen
