Xhorse KEY TOOL Handleiding

PRODUCTVERPAKKING CHECKLIST

De volledige verpakking omvat de volgende items. Als er iets ontbreekt, neem dan contact op met uw dealer.

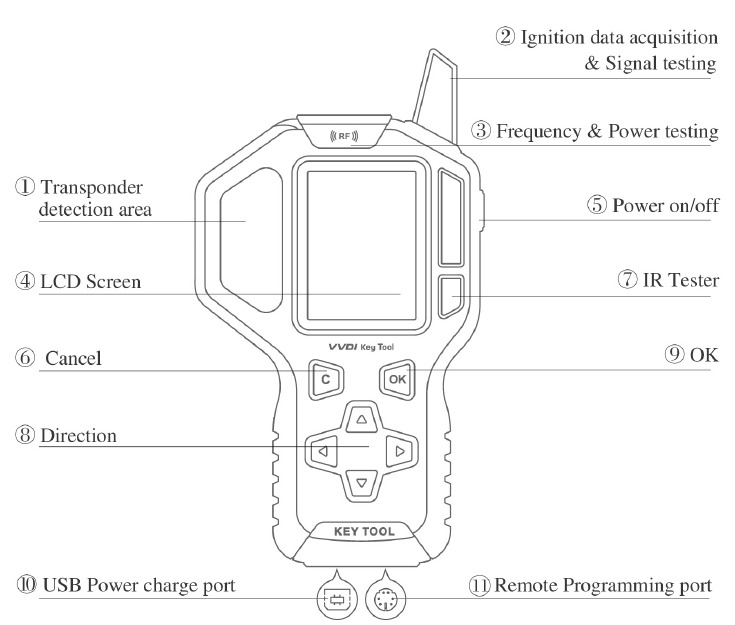

OVERZICHT

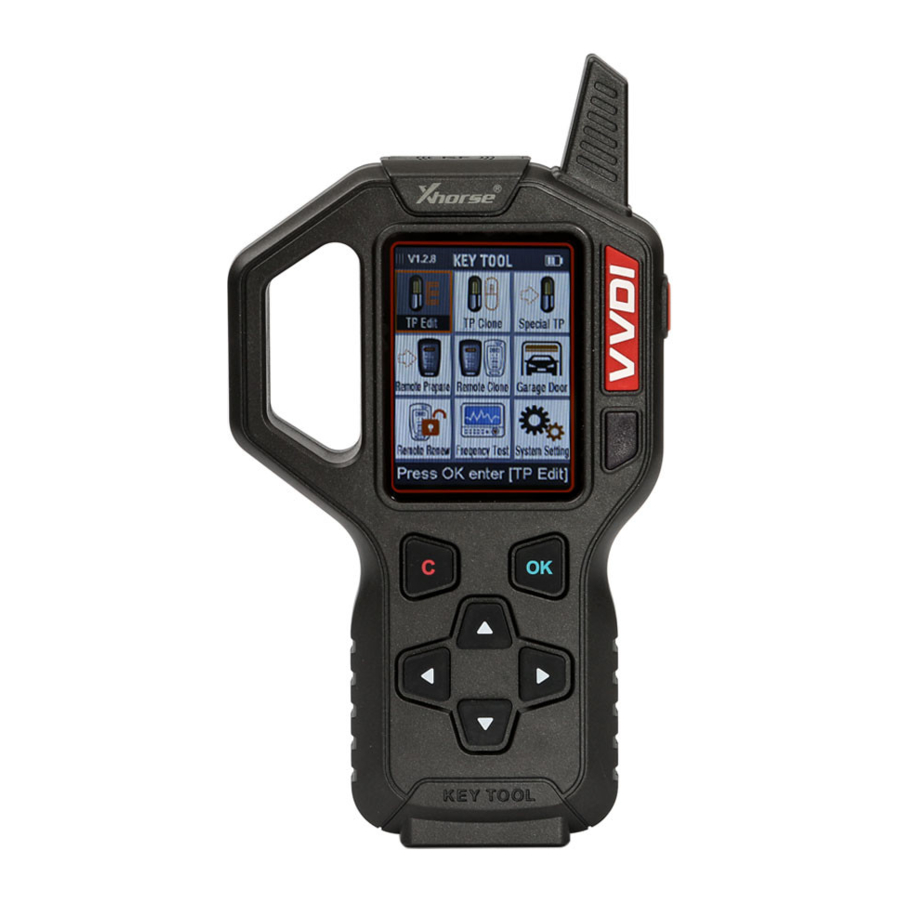

TOOL SCHEMATISCH

KENMERKEN

• Ingebouwde meer dan 1200 soorten voertuig remote database (Meer voertuigtypes zullen continu worden ondersteund)
• Ondersteunt verschillende offline transponder klonen
• Ingebouwde honderden key vernieuwingsdatabases
• Ondersteunt de meeste HCS rolling code en fixed code remote klonen
• Ondersteunt gedeeltelijke Non—HCS rolling code remote klonen
• Perfecte testfunctie van frequentie, vermogen, IR en ontstekingsspoelsignaal
• Lithiumbatterij met grote capaciteit zorgt voor een super lange werktijd
• Bonuspunten beloningssysteem

SPECIFICATIES

ALGEMENE INFORMATIE

1. De beschrijvingen, illustraties en specificaties in de brochure kunnen zonder voorafgaande kennisgeving worden gewijzigd.
2. Onder het gebruik van de instructieblad is de garantietijd drie jaar.
3. Zelfs binnen de garantieperiode, als het volgende zich voordoet, zijn bepaalde onderhoudskosten niet gratis:

• De productstoring veroorzaakt door het niet in overeenstemming zijn met de gebruikershandleiding
• De storing en schade veroorzaakt door ongeautoriseerde reparaties en wijzigingen
• De productstoring veroorzaakt door vallen, crashen en de onjuiste spanning
• Schade door overmacht

GEBRUIKSAANWIJZING

De bedieningsinstructies beschrijven de basisbedieningsprocedures en voorzorgsmaatregelen van elke functie, en tegelijkertijd worden enkele veelvoorkomende problemen opgesomd die zich voordoen tijdens het gebruik van deze functie. Lees de sectie bedieningsinstructies zorgvuldig door voordat u aan het werk gaat.

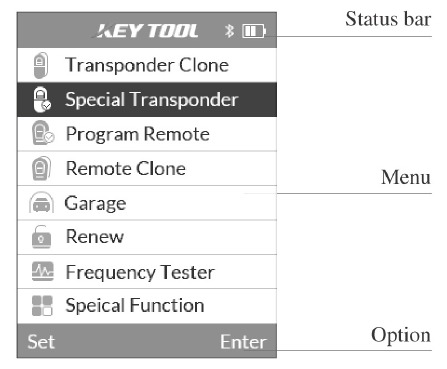

HOOFDINTERFACE

TRANSPONDER KLONEN

Ondersteuning voor identificatie van alle immobiele transponders op de huidige markt, kloon & bewerk gedeeltelijke gangbare transponders.

• Ondersteuning voor het bewerken van transpondertypes
  36/46 (Hitag2), 47 (Hitag3). 48, 4D(40/80), 7935
• Ondersteuning voor het klonen van transpondertypes
  Ondersteuning voor 36/46 originele of aftermarket transponder offline klonen
  Ondersteuning voor 4D-40 bit 60 63 83 67 69, enz. offline klonen
  Ondersteuning voor 11/12/1 3/4c/30/33/42 offline klonen
  Ondersteuning voor Toyota 72-G transponder online klonen
  Ondersteuning voor Hyundai/KlA 70(4D-80) bit online klonen
  Ondersteuning voor Ford 83-80 bit online klonen
  Ondersteuning voor alle 48 online klonen
• Ondersteuning voor het ontgrendelen van transpondertypes
  Ondersteuning voor het ontgrendelen van Xhorse speciale 4D, 46 transponder
  Ondersteuning voor het ontgrendelen van alle 7935 vergrendelde transponders

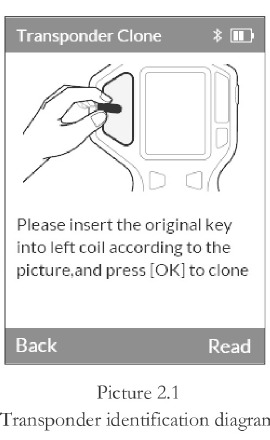

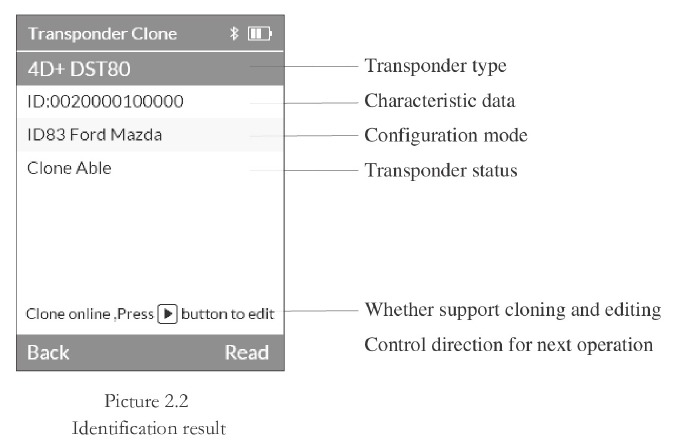

Nadat u de transponder kloonfunctie hebt ingevoerd, plaatst u de transponder op transponder detectiegebied en druk op [0k] om te identificeren. Het identificatieresultaat wordt weergegeven als afbeelding 2.2

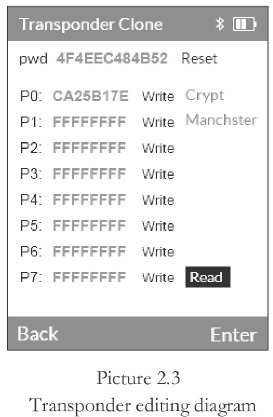

Druk op voor transponder bewerking Gebruik de richtingknoppen om de cursor te verplaatsen of de bewerkingsinhoud te wijzigen. Klik op [0K] om te bevestigen.

Druk op voor transponder klonen

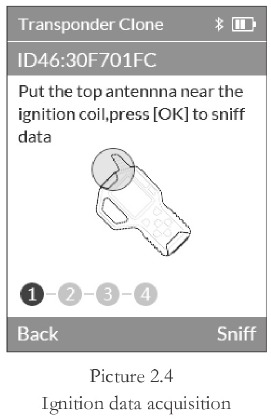

• Gedeeltelijk transponder klonen moet eerst ontstekingsgegevens verzamelen, andere typen hoeven geen gegevens te sniffen, druk op [0K) om te beginnen met het sniffen van gegevens.

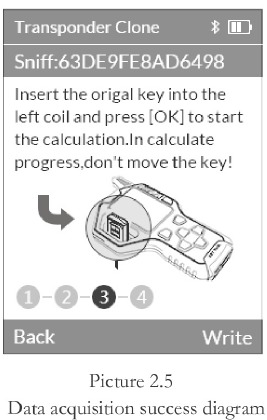

Als het verzamelen van gegevens is gelukt, worden de gegevens automatisch weergegeven en tegelijkertijd piept de zoemer

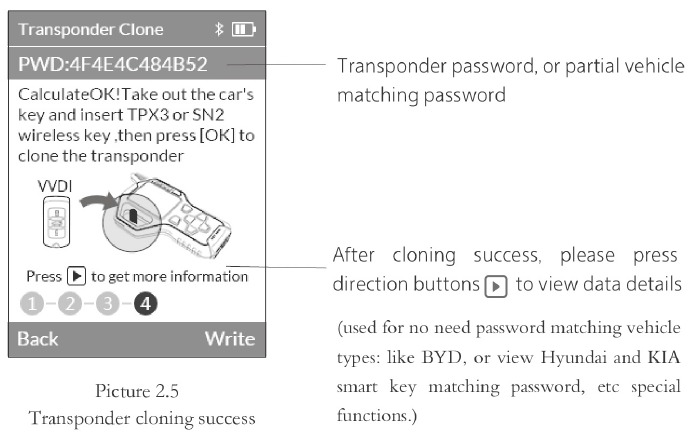

Nadat het transponderwachtwoord is verkregen, moeten verschillende originele transpondertypes verschillende correcte typen transponders gebruiken voor het klonen. Raadpleeg de volgende lijst:

* Raadpleeg het [FAQ]-gedeelte om de veelvoorkomende problemen op te lossen die zich voordoen tijdens het gebruik.

TRANSPONDER GENEREREN

• Ondersteuning voor het genereren van honderden voertuig immobilisatie transponders. ID36/lD46 speciale transponder kan worden gegenereerd door Xhorse SN2 universele (draadloze afstandsbediening) ondersteuning voor hergebruik.
• Transponder generatiefunctie: merk → voertuigmodel → jaar/configuratie. Selecteer [more vehicle model) (meer voertuigmodel) om het transpondertype te krijgen voor het volgende proces als u het juiste voertuigmodel niet kunt vinden.

* Let op: Gedeeltelijke speciale transponders kunnen permanent worden vergrendeld nadat ze zijn gegenereerd, let op de tool prompts.

REMOTE KLONEN

Remote klonen omvat HCS/fixed code klonen, non-HCS rolling code klonen en remote bewerkingsfunctie.

• HCS/fixed code klonen:
  Ondersteuning voor gangbare fixed code klonen PT22XXv LX918x HT6P20, enz.
  Ondersteuning voor honderden voertuig- en garage HCS rolling code remote klonen en genereren. Gegenereerde remote moet opnieuw worden geprogrammeerd naar de receiver box.
  Ondersteuning voor alle Xhorse Universal remote series.
• Non-HCS rolling code klonen:
  Ondersteuning voor alle fixed code remote klonen. Ondersteuning voor gedeeltelijk speciaal voertuigmodel (zoals Hornor) remote klonen zonder herhaalde code.
  Ondersteuning voor gedeeltelijke voertuig non-repeated code HCS type remote direct klonen.
  * Dit type ondersteunt alleen klonen door Xhorse universele draad remote series
• Remote bewerken:
  Ondersteuning voor het bewerken van PT22XXs LX918s HT6P20s VD5026s AX5326s HT12X enz. Gangbare fixed code format data, en gebruik Xhorse universele remote om te emuleren.
  Ondersteuning voor alle Xhorse universele remote series.

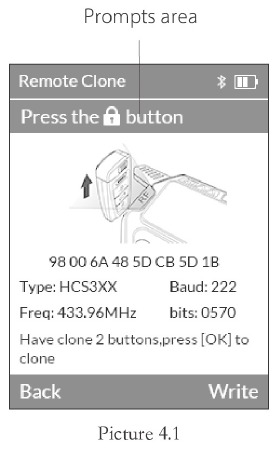

• Om de nauwkeurigheid van het testen van de frequentie te waarborgen, plaatst u voor remote klonen het remote front oppervlak dicht bij (3) remote testgebied en drukt u kort op de relevante knoppen op de remote zoals het apparaat u laat zien. Zodra gegevens zijn ontvangen, piept het apparaat automatisch. Tijdens het kloonproces worden transpondertype, baud, frequentie en bitsinformatie op het scherm weergegeven.


* Let op: Wanneer de gegevens niet kunnen worden ontvangen, controleer dan de remote batterij en zorg ervoor dat de originele remote ASK code is.

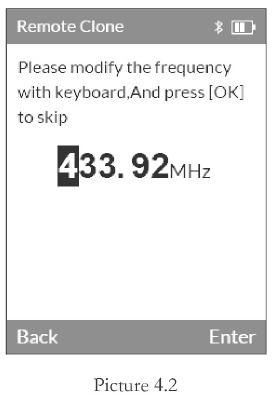

• Wanneer het testen van de frequentie mogelijk niet nauwkeurig is, gebruikt u de richtingknoppen om de frequentiewaarde handmatig te wijzigen bij het genereren van de remote.

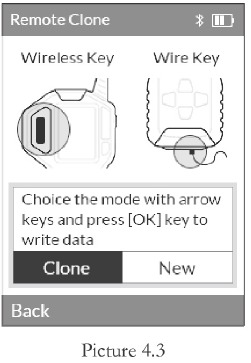

• De HCS rolling code remote types kunnen signaalinterface hebben met de originele remote bij het klonen. Gebruikers kunnen een nieuwe remote voorbereiden die zich aanpast aan de auto. Bij het klonen van remotes door SN series (draadloos) moet de remote worden gemonteerd met een batterij en in transponder detectiegebied worden geplaatst, N series (draad) remote moet de batterij verwijderen en worden aangesloten op Remote programmeerpoort met programmeerkabel.

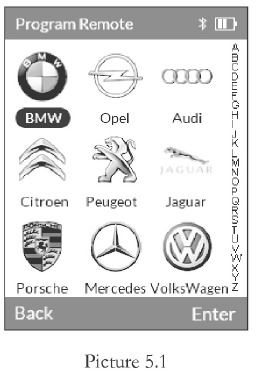

REMOTE GENEREREN

VVDI Key tool ingebouwde meer dan 1200 voertuigmodellen remote data (continu toegenomen), remote foto's en matching informatie, gebruikers kunnen het relevante databestand selecteren op basis van het daadwerkelijke voertuigmodel, Xhorse universele remote gebruiken en matchen met de voertuig controle-eenheid door te programmeren.

• Het remote genereren van het merk ondersteunt gepersonaliseerde rang, gebruikers kunnen op [OK] drukken totdat de merknaam groen en transparant wordt, en vervolgens de richtingknoppen gebruiken om de merkweergavepositie aan te passen, op [OK] drukken om te bevestigen, op [C] drukken om te annuleren en de gepersonaliseerde rang modus te verlaten.


* Let op: Sommige chip on board remotes ondersteunen alleen Xhorse SN series remote.

• Bij het genereren moet de SN series remote worden gemonteerd met een batterij en in transponder detectiegebied worden geplaatst, N series remote moet de batterij verwijderen en ook worden aangesloten op Remote programmeerpoort met programmeerkabel.

GARAGE GENEREREN

Deze functie is niet beschikbaar voor de huidige versie; gebruik de remote kloonfunctie om de garage remote te klonen.

REMOTE VERNIEUWEN

VVDI Key tool ingebouwde tientallen voertuigmodellen voor het vernieuwen van remotes (continu toevoegen), gebruikers kunnen vernieuwingsadapter of soldeerdraden gebruiken om PCB aan te sluiten om te vernieuwen.
* Neem voor de functie remote vernieuwen contact op met uw dealer om een aansluitschema te krijgen.

FREQUENTIE TESTEN

VVDI Key tool ondersteunt 300-500MHz frequentie, relatief vermogen, signaalmodulatie en IR-testen.

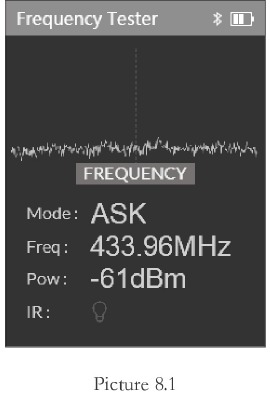

Bij het testen van de frequentie drukken gebruikers op de remote knop om het signaal te verzenden zoals weergegeven in afbeelding 8.1, de "groene golf" die linksboven op het scherm beweegt, geeft aan dat de frequentiewaarde en het modulatieresultaat geldig zijn. Bij het testen van IR, plaatst u de IR emitter head gericht op IR testgebied, afstand is afhankelijk van de signaalsterkte, over het algemeen 15-80cm. Een klein rood lampje gaat branden onder aan het scherm als het IR-signaal wordt gedetecteerd.
* Let op: Als sommige FSK modulatie remotes niet kunnen worden getest, drukt u kort continu op de remote knop om te testen.

SPECIALE FUNCTIES

• Alle keys verloren testen
  Plaats Ontstekingsgegevens verzameling & Signaaltesten dicht bij de voertuig ontstekingsspoel, als de spoel een signaal heeft verzonden, piept de tool, wat betekent dat de voertuigspoel werkt, en tegelijkertijd geeft de tool op basis van het verzonden signaal het transpondertype aan dat in dit voertuig wordt gebruikt, ondersteuning voor 3647 en 4D, andere typen kunnen nog niet worden ondersteund.
• Toyota smart key ontgrendelen
  Ondersteuning voor 40/80 bit originele Toyota smart key ontgrendeling. Plaats de originele smart key met batterij en plaats deze op transponder detectiegebied, druk op de ontgrendelknop om te starten. LED-licht op key PCB knippert met tussenpozen geeft aan dat het ontgrendelen is gelukt. Als dit mislukt, probeer het dan opnieuw totdat het ontgrendelen is gelukt.
• VVDI speciale transponder
  Wordt gebruikt om Xhorse SN series universele remote keys te initialiseren voor verschillende soorten transponders, ondersteuning voor 11/1 2/13/46/47. Nadat de initialisatie is gelukt, kan deze worden gebruikt voor het genereren van speciale immobilisatie transponders en matchen met de auto.

SYSTEEMINSTELLING

• Achtergrondverlichting instellen
  Gebruik de omhoog/omlaag knop om de achtergrondverlichting aan te passen, druk op [OK) om te bevestigen, druk op [C] om te annuleren

• Zoemer:
  Selecteer of u de knoptoon wilt openen, maar kan de prompttoon van de tool normaal gebruik niet uitschakelen. Druk op [OK] om de status te wijzigen.
• Taal:
  Afhankelijk van de regionale verschillen ondersteunt deze tool meerdere talen die beschikbaar zijn voor gebruikers om te selecteren, start de tool opnieuw op nadat u de taal hebt gewijzigd. Taal wijzigen behoudt nog steeds dezelfde database binnen.
• Bluetooth:
  Deze functie is niet beschikbaar voor de huidige versie, zal binnenkort worden bijgewerkt.
• Systeemupgrade:
  Geeft de hardware- en softwareversie weer & hoe firmware te updaten.

VEILIGHEIDSVOORZORGSMAATREGELEN EN WAARSCHUWINGEN

Om persoonlijk letsel of schade aan het apparaat te voorkomen, moeten gebruikers de instructies in deze bedieningshandleiding zorgvuldig opvolgen en de volgende veiligheidsmaatregelen treffen:

• Gebruik de tool altijd in een veilige omgeving
• Plaats de tool niet in een natte, olieachtige of stoffige omgeving
• Plaats geen gereedschap of container op de tool
• Gebruik deze tool met lokale wettelijke toestemming

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Xhorse KEY TOOL Handleiding
