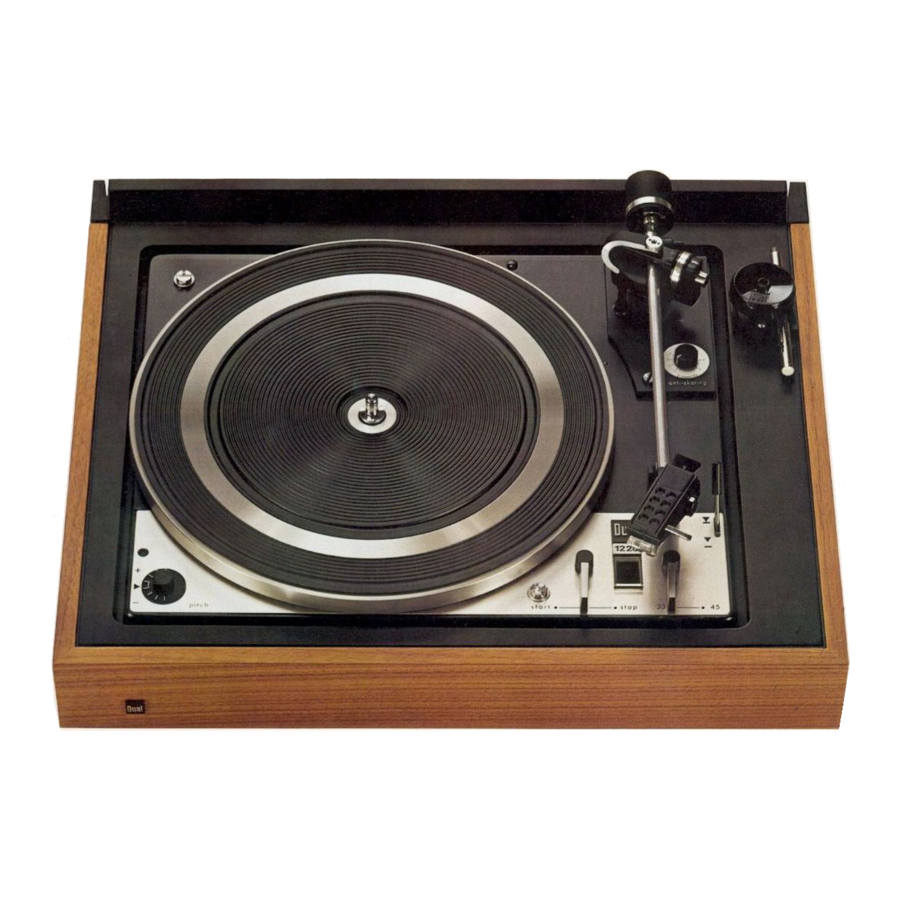

Dual 1228 Servicehandleiding

Technische gegevens

Stroomsoort: AC 50/60 Hz.

Netspanning: 110/220 V en 120/240 V selector.

Aandrijving: 4-polige synchroonmotor met bijbehorende motorpoelies.

Stroomverbruik: < 10 Watt.

Stroomvereisten: ca. 115 mA bij 110 V / 60 Hz; ca. 64 mA bij 220 V / 50 Hz.

Draaiplateau: niet-magnetisch, 2,7 kg, 270 mm diameter.

Draaiplateausnelheden: 33 1/3 en 45 rpm, automatische toonarm instelling gekoppeld aan de snelheidsselector.

Pitch control: Aanpassing van ca. ±6% (halve toon) bij beide draaiplateausnelheden.

Snelheidscontrole: met lichtstroboscoop voor draaiplateausnelheden van 33 en 45 rpm, instelbaar voor 50 of 60 Hz.

Wow en flutter: < ±0,09%, beoordeeld volgens DIN 45507.

Signaal-ruisverhouding (Rumble):
Rumble signaal-ruisverhouding > 59 dB
Rumble Ongewogen signaal-ruisverhouding > 39 dB, in overeenstemming met DIN 45539.

Toonarm: Torsiebestendige aluminium toonarm in universele vierpunts cardanische ophanging.

Toonarm lagering wrijving: verticaal < 0,008 p, horizontaal < 0,016 p.

Element: Afneembaar, geschikt voor acceptatie van alle elementen met 1/2" montage en een gewicht (elementhouder) van 2 – 8 gram (inclusief montage bevestigingen).

Naalddruk: Continu instelbaar van 0 - 10 p, betrouwbaar vanaf 0,5 p. Naalddruk

Element: zie apart gegevensblad.

Gewicht: 4,3 kg.

Montage afmetingen en montageplaat uitsparing: zie installatie-instructies.

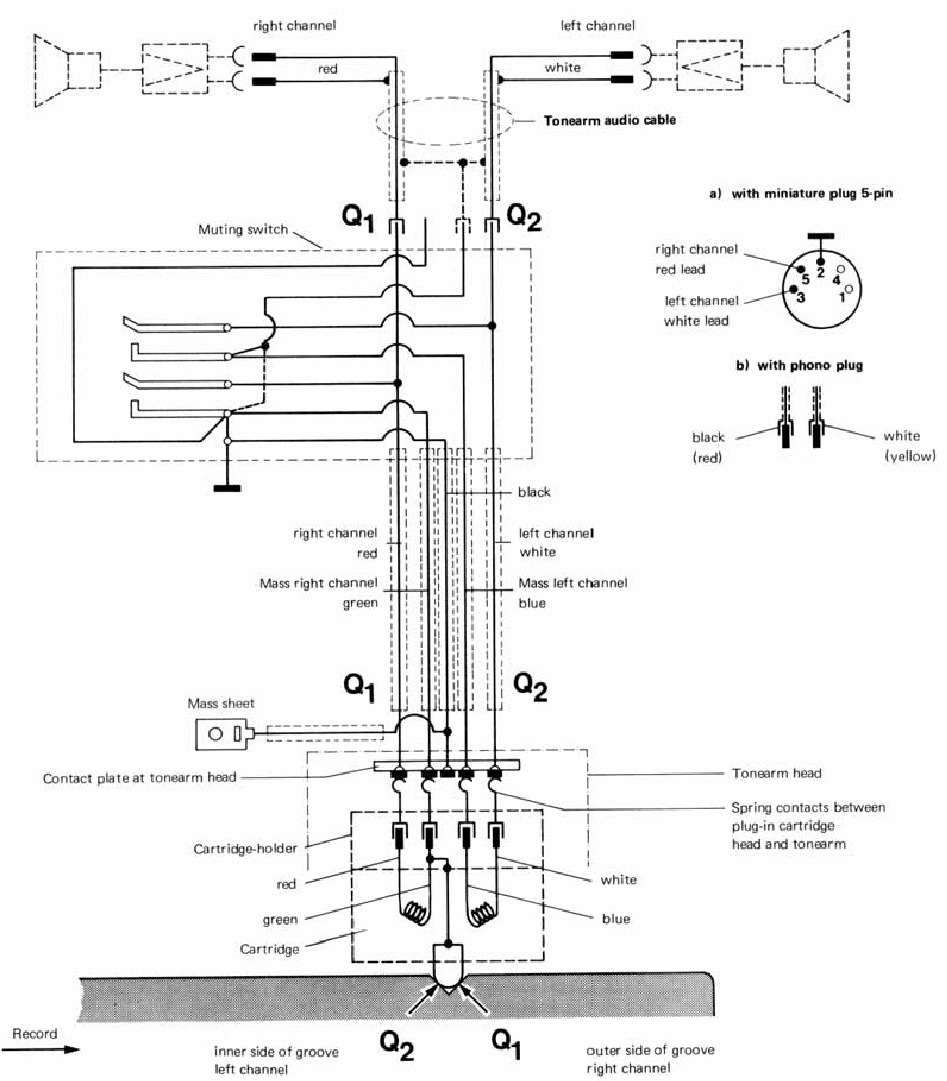

Fig. 1 Aansluitschema element

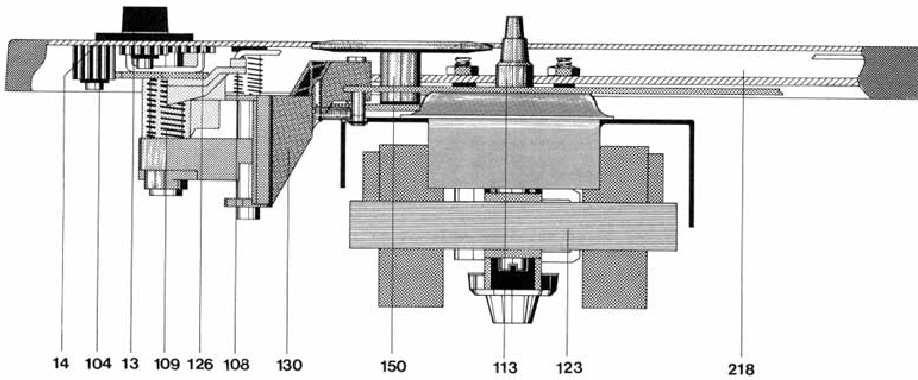

Fig. 2 Motorophanging en draaiplateauaandrijving

Motor en aandrijving

De stroom voor het draaiplateau en het verwisselmechanisme wordt geleverd door een vierpolige synchroonmotor met gespleten pool, opgehangen aan radiaal geplaatste elastische steunen en met een zeer klein strooimagnetisch veld en weinig trillingen.

De snelheid van de motor is onafhankelijk van netspanning, temperatuur of belastingsvariaties. De snelheid is afhankelijk van, en evenredig met, de frequentie van de elektriciteitsleiding.

De motor is aangepast aan 50 of 60 Hz netfrequenties door de juiste keuze van de motorpoelie.
Poelie voor 50 Hz: Art.-Nr. 232 900
Poelie voor 60 Hz: Art.-Nr. 232 901

De motorpoelie is bevestigd aan de motoras met een stelschroef (114)

Het draaiplateau wordt aangedreven door het tussenwiel (150) dat automatisch wordt losgekoppeld van de motorpoelie wanneer het apparaat wordt uitgeschakeld om het aandrijfoppervlak te beschermen.

Draaiplateausnelheden van 33 1/3 en 45 rpm worden geselecteerd door het tussenwiel (150) omhoog of omlaag te brengen naar de juiste stap op de motorpoelie. Wanneer de selectorhendel (44) wordt verplaatst, draait het selectorsegment (108). Hierdoor beweegt de hendel (130) die in de sleuf van het selectorsegment is gemonteerd, in verticale richting. Het tussenwiel (150) dat op de zwenkarm (152) is gemonteerd, wordt van de motorpoelie getild en weer op de motorpoeliestap geplaatst voor de juiste snelheid.

Fig. 3 Motoraansluitingen (met spanningsselector)

Stroboscoop

De exacte aanpassing voor de snelheden van 33 1/3 en 45 rpm kan worden gedaan en gecontroleerd met behulp van de stroboscoop.

De ring van lijnen op de stroboscoop lijkt stil te staan wanneer de bijbehorende gekozen snelheid (33 1/3 of 45 rpm) op de juiste snelheid draait.

Als de ring van lijnen in dezelfde richting beweegt als het draaiplateau, is de snelheid van het draaiplateau te hoog. Wanneer de lijnen in de tegenovergestelde richting van het draaiplateau bewegen, draait het draaiplateau langzamer dan de gekozen snelheid.

De aanpassing wordt gemaakt met de Pitch-knop (13).

Om de cilinderkopschroeven van de stroboscoop te vervangen, maakt u de stroboscoopbehuizing (74) los op "50" of "60", duwt u erop en draait u de schroeven weer vast.

Na het verwijderen van de bovenkant van de behuizing (75) kan de gloeilamp (77) worden vervangen. Zorg er in het geval van gloeilampen met rode stip voor dat de rode stip (anode) zich op de linker contactveer bevindt (het apparaat van voren gezien).

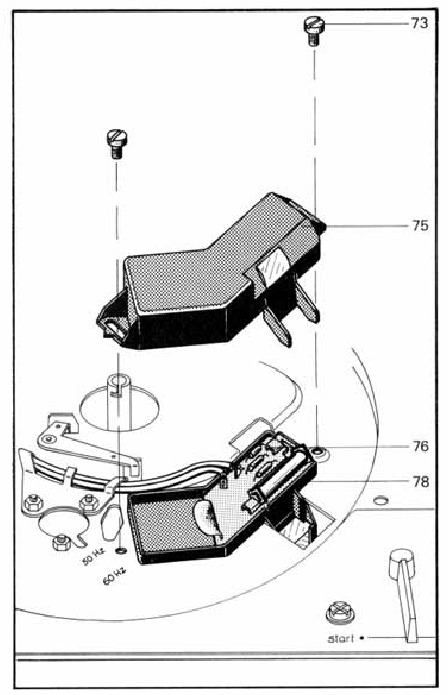

Fig. 5 Stroboscoop

Probleem: De neonlamp van de stroboscoop licht niet op wanneer het apparaat wordt ingeschakeld.

Oorzaak:

1. Defecte neonlamp.

2. Stroompad is onderbroken.

Oplossing:

1. Vervang de lamp (77). Zorg er in het geval van gloeilampen met rode stip voor dat de rode stip (anode) zich op de linker contactveer bevindt (het apparaat van voren gezien).

2. Controleer de aansluiting op de aan/uit-schakelaar en structurele onderdelen.

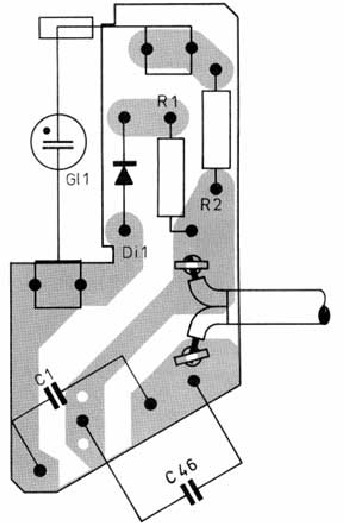

Fig 6. Printplaat (uitgang op leeftijd)

Pitch control

Voor draaiplateausnelheden van 33 1/3 en 45 rpm heeft het apparaat een stroomonafhankelijke pitch control die een draaiplateausnelheidsvariatie tot 6% (ongeveer een halve toon) mogelijk maakt.

Wanneer aan de pitch control-knop (13) wordt gedraaid, worden het schakelsegment (108) en de daaraan bevestigde schakelhendel (130) omhoog of omlaag bewogen. Deze verticale verplaatsing verandert de positie van het tussenwiel op welke trede van de motorpoelie het ook is geplaatst door de snelheidsselector, en als gevolg van de taps toelopende vorm van de poelie-effecten ongeveer ±3% variatie in snelheid.

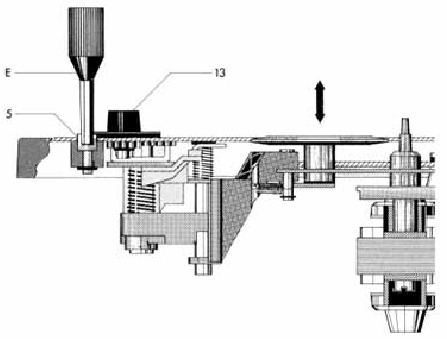

Fig. 7 Positie van het tussenwiel

Probleem	Oorzaak	Oplossing
De juiste nominale snelheid wordt alleen bereikt bij extreme instellingen van de pitch control	Het tussenwiel maakt geen correct contact met de motorpoelie	Draai aan de stelschroef (5) met de gekartelde kop bedieningsknop totdat de nominale snelheid is bereikt wanneer de bedieningsknop (13) in de middenpositie staat
Het draaiplateau draait niet wanneer het apparaat is aangesloten en de startschakelaar wordt bediend	Het stroompad naar de motor is onderbroken	Controleer de aansluiting op de schakelplaat en de spanningsselector
	Het tussenwiel (TSO) maakt geen contact met het draaiplateau	Controleer de schakelhendelconstructie (130)
	De motorpoelie zit los	Draai de motorpoelie vast
Het draaiplateau bereikt niet de vereiste snelheid	de motorpoelie is niet correct voor de lokale netfrequentie	Vervang de motorpoelie
	Slip tussen tussenwiel (150) en motorpoelie of draaiplateau	Reinig de wrijvingsoppervlakken van het tussenwiel, de motorpoelie en het draaiplateau. Vervang indien nodig het tussenwiel. Raak het niet aan met uw vingers nadat het aandrijfoppervlak van het draaiplateau is gereinigd
	Overmatige wrijving in de motor-, tussenwiel- of draaiplateaulagers	Reinig en olie de lagers

Probleem
De elementkop staat niet parallel aan het draaiplateau

Oorzaak:
De elementkop is tijdens het transport uit positie geraakt op de toonarmbuis.

Oplossing:

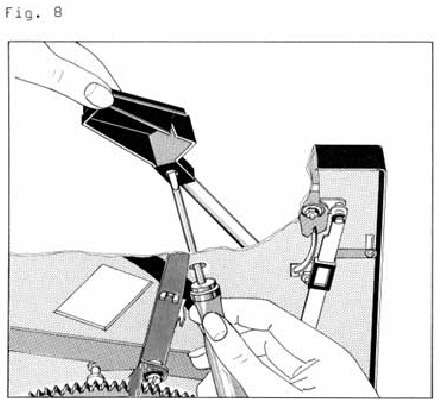

Verwijder het draaiplateau. Maak met behulp van een schroevendraaier de schroef op de elementkop los via het daarvoor bestemde gat in het chassis. Draai na het uitlijnen van de elementkop de schroef weer vast (Fig. 8).

Toonarm en toonarmlagering

De Dual 1228 heeft een lichte, torsiestijve metalen toonarm in een cardanische ophanging. De daadwerkelijke ondersteuning wordt geboden door vier geharde en nauwkeurig gepolijste stalen punten die rusten in nauwkeurige kogellagers. De wrijving van de toonarm is dus tot een minimum beperkt.
Verticale draaipuntwrijving: 0,008 gram
Horizontale draaipuntwrijving: 0,016 gram
(verwezen naar de naaldpunt)

Het garandeert daarom uitzonderlijk goede tracking-eigenschappen.

De toonarmkop is afneembaar. Voordat de juiste naalddrukkracht wordt ingesteld voor het specifieke element dat in de toonarmkop is geïnstalleerd, moet de toonarm in evenwicht worden gebracht met de naalddrukkrachtinstelknop op de "nul" -positie.

Grove balancering wordt bereikt door het contragewicht (52) te verschuiven en de stelschroef (53) te gebruiken, waarna een fijne aanpassing wordt gemaakt door aan het gewicht te draaien. Het contragewicht is zo gedimensioneerd dat elementen met een gewicht van 1 tot 12 gram in evenwicht kunnen worden gebracht.

Voor de absorptie van trillingen en snelle kleine schokken is het contragewicht via een elastisch medium gekoppeld aan de draadstang en afgeremd om onbedoelde rotatie te voorkomen. De toonarmkop is geschikt voor alle elementen die voldoen aan de internationaal standaard 1/2 inch montagecentra en waarvan het gewicht niet meer dan 10 gram bedraagt.

De naalddrukkracht wordt ingesteld door aan de veerbehuizing (58) te draaien, die is uitgerust met kalibraties en die een spiraalveer erin belast of ontspant. De schaal is gekalibreerd voor een bereik van nul tot 5 gram en maakt exacte instellingen mogelijk elke 0,5 gram binnen dat bereik.

Om de toonarm compleet met toonarmlagering te vervangen, wordt de volgende procedure aanbevolen:

1. Bevestig de complete eenheid in de reparatie-inrichting. Stel de naalddrukkracht in op nul en vergrendel de toonarm.
2. Draai het apparaat ondersteboven, verwijder de borgveer (193) en soldeer de toonarmdraden los.
3. Verwijder de hoofdhendel (173). Verwijder de trekveer (240) en de borgring (235). Verwijder de skatinghendel (234). Verwijder de borgring (200) en de slip-plaat. Verwijder de uitschakeling (198), zorg ervoor dat de kogel (201) er niet uitvalt.
4. Maak de zeskantmoeren (236) los, verwijder het segment (237). Maak de zeskantmoer (43) met de ring (42) los en verwijder vervolgens de toonarm.

Volg bij het vervangen van de toonarm- en lageringassemblage de procedure in omgekeerde volgorde.
Het apparaat bevindt zich eerst in de rechtopstaande positie. Plaats de toonarm en vergrendel deze.
Draai het apparaat ondersteboven, plaats de ring (42) en de zeskantmoer (43).
Plaats het segment (237) in positie en plaats de zeskantmoeren (236).

Om de toonarm uit de lagerring te verwijderen na het los solderen van de toonarmdraden Stel de naalddrukknop in op nul. Draai de borgmoer (33), de draadstang (37) en de lagerschroef (64) (linkse draad) los. Haal de toonarm voorzichtig uit de lagerring.

Voor het afstellen van de toonarmkop is er een gat in het chassis voorzien om dit mogelijk te maken zonder eerst de toonarm te verwijderen.

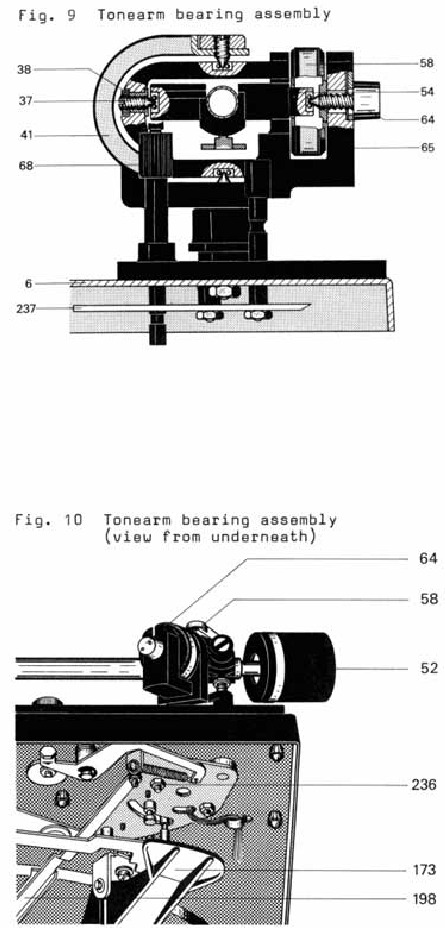

Afstelling van de toonarmlagering

Beide lagers bieden een kleine, nauwelijks merkbare speling. De afstelling van het verticale lager mag alleen worden uitgevoerd bij de linker schroef (draadstang 37) en van het horizontale lager bij de draadstang (39).

Het horizontale toonarmlager is correct ingesteld wanneer, bij een antiskatinginstelling van "0,5" (toonarm eerder exact in evenwicht), de toonarm soepel van binnen (midden) naar buiten glijdt zonder te binden.

Anti-skating-apparaat

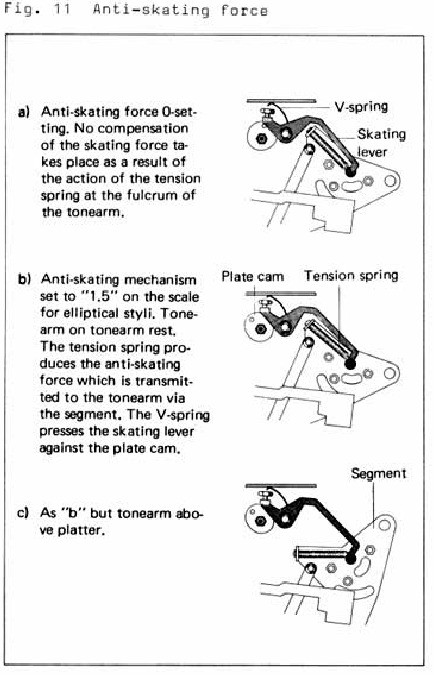

De geometrisch veroorzaakte skatingkracht die op een toonarm werkt, wordt in het geval van de Dual 1228 grotendeels geëlimineerd door middel van een nauwkeurig anti-skating-apparaat.

De skatingkracht is afhankelijk van de toonarmgeometrie, de naalddrukkracht en de tipradius van de elementnaald. De inwaartse trekkracht van de toonarm die wordt veroorzaakt door het skatingeffect leidt niet alleen tot ongewenst springen van de toonarm wanneer deze op de plaat wordt geplaatst, maar ook tot ongelijke krachten op de twee tegenoverliggende groefwanden met als gevolg ongunstige effecten. Deze kunnen worden gecorrigeerd met behulp van een geschikt anti-skating-apparaat. Door aan de knop (70) van het anti-skating-apparaat op de afdekking te draaien, wordt de asymmetrische plaatnok (230) verplaatst. Deze plaatnok heeft twee verschillende krommingen die, afhankelijk van de verschillende schalen die worden gebruikt voor sferische en elliptische tipnaalden en voor CD-4-elementen, de skatinghendel (234) uit zijn rustpositie bewegen en de tegenkracht overbrengen op de toonarm door middel van de trekveer (240).

De skatingaanpassing is in de fabriek ingesteld voor conische naalden met een tipradius van 15 x 22 µm en voor elliptische naalden met afmetingen van 5/6 en 18/22 µm en ook voor CD-4-elementen. De zeskantmoer (231) is stevig vastgedraaid en vergrendeld met verf. Readjustment should only be attempted with the aid of the Dual test record L 096. This is best done by an authorised Dual service station.

Probleem:
De naald glijdt uit de afspeelgroef.

Oorzaak:

1. De toonarm is niet in evenwicht.
2. De contactdruk van de toonarm is onvoldoende.
3. De anti-skating-afstelling is onjuist.
4. De naaldpunt is versleten of versplinterd.
5. Overmatige lagerwrijving in de toonarmlagering.

Oplossing:

1. Breng de toonarm in evenwicht.
2. Controleer de toonarmbalans, stel de contactdruk in op de waarde die is opgegeven door de elementfabrikant.
3. Corrigeer de anti-skating-afstelling.
4. Vervang de naald.
5. Controleer het toonarmdraaipunt. Moet nauwelijks merkbare speling hebben. Stel het verticale lager alleen af met de linker lagerschroef (37) en het horizontale lager met moer (39). Het horizontale lager is correct afgesteld wanneer de toonarm, met anti-skating ingesteld op 0, soepel van het midden naar de rust glijdt.
6. Vervang de stalen kogel (201).

Probleem
De verticale toonarmbeweging is beperkt tijdens de instelcyclus.

Oorzaak

1. Stalen kogel (201) van de uitschakelschuif ontbreekt.
2. Overmatige lagerwrijving.
3. De hefpen zit vast in de buis.

Oplossing:

1. Elimineer wrijving door afstelling van de lagerschroef (stelschroef) en controleer de balans.
2. Verwijder de toonarm compleet met de lagerassemblage. Verwijder de geleider (66) op de hefpen (243). Verwijder de borgring (67), maak de afstelmof (68) los en verwijder de tweede borgring (67). Verwijder de borgring (224) op de afstelhendel (221). Maak de positioneringsschuif los van de pen op de afstelhendel, trek deze in totdat de hefpen (243) is losgemaakt. Verwijder de hefpen. Reinig de hefbuis en de hefpen. Smeer de hefpen gelijkmatig in met "Wacker silicone oil AK 500 000". Monteer de componenten weer.

Toonarmgeleidingsmechanisme

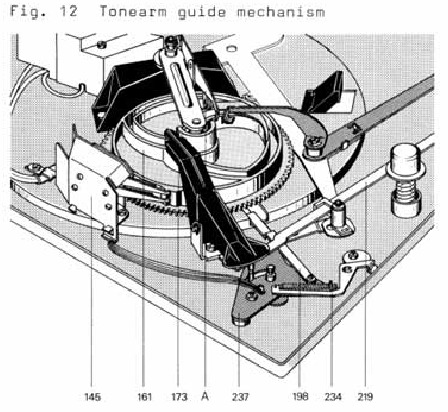

Een geleidingsgroef aan de onderzijde van de hoofdnok (161) regelt het automatisch heffen en neerzetten van de toonarm wanneer de nok 360° draait. Het heffen en laten zakken van de toonarm wordt geregeld door de hoofdhendel (173) en de hefpen (243). Horizontale bewegingen worden geregeld door de hoofdhendel (173) en het segment (237).

Het automatisch neerzetten van de toonarm is ontworpen voor 12"- en 7"-platen en is gekoppeld aan de platensnelheidselector. De neerzetpunten worden bepaald door de veerpen van segment (237) die contact maakt met de positioneringsschuif (219), die alleen door de hoofdhendel (173) wordt opgetild tijdens de veranderingscyclus en dus binnen het bereik van de veerpen op het segment beweegt. Na voltooiing van de neerzet- of veranderingscyclus (de toonarm wordt op de plaat geplaatst), wordt de positioneringsschuif (219) weer losgelaten en keert deze terug naar zijn normale positie. Hij beweegt dus buiten het bereik van de veerpen, waardoor de toonarm horizontaal kan bewegen zonder hinder tijdens het afspelen van de plaat.

Toonarmlift

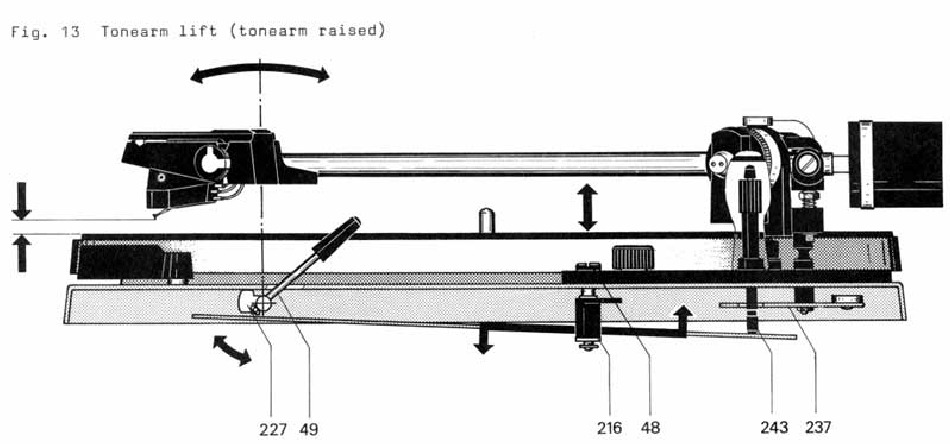

De toonarmlift maakt het mogelijk de toonarm veilig op de plaat te plaatsen op elk gewenst punt buiten het uitschakelgebied. Door de hendel van de toonarmlift (49) naar voren te bewegen, gaat de hefnok (227) draaien. Deze beweging wordt via de positioneringsschuif (219) overgebracht op de hefpen, die vervolgens de toonarm omhoog brengt.

Nadat de toonarm (met de hand) naar de gewenste plek op de plaat is verplaatst, wordt er zachtjes op de toonarmhendel getikt (naar achteren) om het mechanisme los te maken. De positioneringsschuif (219) wordt zo losgelaten en de toonarm daalt soepel af, gecontroleerd door de visco-gedempte hefpen.

De hoogte van de stylus boven de plaat kan worden gevarieerd van nul tot 6 mm door aan de stelschroef (48) te draaien. Naar rechts draaien verhoogt de hoogte, naar links draaien verlaagt de hoogte.

Probleem	Oorzaak	Oplossing
Toonarm mist de rand van de plaat	Neerzetpunt onjuist afgesteld Plaat geen standaardformaat Wrijvingsoppervlakken van de toonarmkoppeling vuil	Zet de rechterselectorhendel op "45". Steek een schroevendraaier in het blootliggende gat en draai aan de excentrische pen totdat de toonarm ongeveer 1,5 mm van de rand van de plaat wordt geplaatst. (Afstelling wordt alleen uitgevoerd voor 7"-platen en is dan automatisch correct voor 12"-platen). Gebruik een standaardplaat Maak de koppelingsoppervlakken schoon
Toonarm beweegt niet op de plaat wanneer de drop-cyclus wordt gestart	Overmatige demping veroorzaakt door vuil in siliconenolie in de hefbuis	Verwijder de toonarm compleet met lagerassemblage. Verwijder de hefpen en maak deze schoon.
Toonarm zakt te snel wanneer de drop-cyclus wordt gestart	Onvoldoende demping veroorzaakt door onjuiste toevoeging van smeermiddel aan de dempingscompound	Verwijder de toonarm compleet met lagerassemblage. Verwijder de hefpen en maak deze schoon
Toonarm keert onmiddellijk terug naar de ruststand nadat deze handmatig op de plaat is geplaatst	Uitschakelmechanisme is tijdens verzending verschoven of uit positie geraakt	Voordat de wisselaar na verplaatsing wordt gebruikt, moet deze door de startcyclus worden gevoerd met de toonarm vergrendeld in de ruststand (selector op "start" gezet)

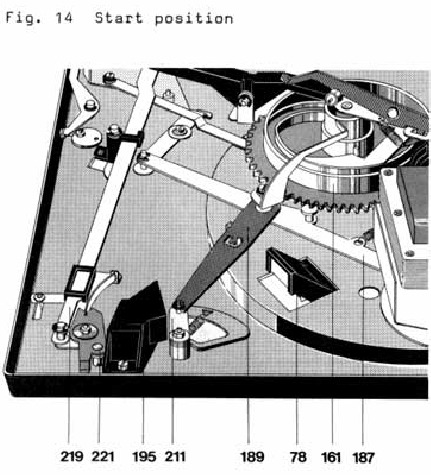

Startcyclus

Door de startschakelaar (44) te bewegen, gaat de wisselhendel (189) naar buiten draaien. Dit initieert de volgende functies:

1. Een nok draait de schakelarm (197). Deze beweegt op zijn beurt, door middel van een trekveer, de wisselhendel (189) en dus het tussenwiel (150) in contact met de motorpoelie (113) en de draaitafel (12). Tegelijkertijd wordt de aan/uit-schakelaar (140) bediend door de schuif (141) die aan de schakelarm is gekoppeld en begint de draaitafel te draaien.
2. De wisselhendel (189) wordt binnen het bereik van de nokvolgerhendel (166) gebracht, zodat deze na de daaropvolgende rotatie van de hoofdnok in de wisselpositie wordt geduwd.

Door de bedieningsschakelaar (44) te bewegen, wordt ook de starthendel (185) ontgrendeld, die door middel van een trekveer (184) naar de hoofdnok wordt getrokken.

Hierdoor wordt de uitschakelhendel (158) binnen het bereik van de nok op het draaitafelrondsel bewogen, waardoor de hoofdnok wordt aangedreven.

De wisselhendel (189) wordt ook vergrendeld. Om storingen te voorkomen, wordt de bedieningsschakelaar tijdens de startcyclus (rotatie van de hoofdnok) in positie vergrendeld. Vlak voordat de hoofdnok een neutrale positie bereikt (aan het einde van de wisselcyclus), duwt de hoofdnok de starthendel vrij en worden de bedieningsschakelaar en de wisselhendel teruggebracht naar hun oorspronkelijke positie. Na installatie en na het verplaatsen van de wisselaar moet de unit worden gestart met de toonarm vergrendeld op de ruststand. Dit stelt automatisch de uitschakelhendel opnieuw af, die mogelijk uit positie is geraakt.

Handmatig starten

Wanneer de toonarm met de hand naar binnen wordt gezwenkt, grijpt de pal (203) op de schakelarm (187) in op een vierkante eindpen die in het chassis is gemonteerd, waardoor de schakelarm in deze positie wordt gehouden en dus het tussenwiel (150) in contact met de draaitafel. De schuif (181) die aan de schakelarm is gekoppeld, bedient de aan/uit-schakelaar en zet de draaitafel in beweging.

Wanneer het uitloopeinde is bereikt, keert de toonarm automatisch terug naar zijn rustpositie en schakelt de unit zichzelf uit. Als de toonarm echter voor het einde van het afspelen van de plaat wordt getild en teruggeplaatst in de ruststand, maakt de pen van segment (237) de pal (203) los. De trekveer brengt de schakelarm vervolgens terug naar zijn beginpositie, opent de aan/uit-schakelaar en ontkoppelt het tussenwiel.

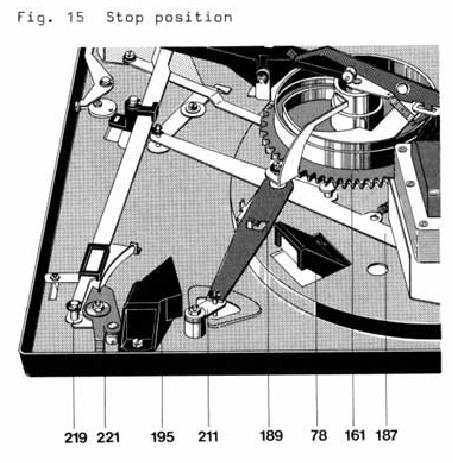

Stopzetten

Wanneer de bedieningshendel naar "stop" wordt bewogen, wordt alleen de starthendel (181) naar voren getrokken. Als gevolg hiervan grijpt de uitschakelkoppeling in de hoofdnok. De nokvolgerhendel blijft in de stopstand.

Wanneer de toonarm zich in de ruststand bevindt en de bedieningshendel naar "stop" wordt geduwd, mag de wisselhendel niet vastlopen.

Kortsluiting

Om storende geluiden tijdens de wisselcyclus en tijdens de automatische bediening van de toonarm te voorkomen, is de unit voorzien van een mute-schakelaar. De bediening van de schakelveertjes voor beide kanalen wordt uitgevoerd door de hoofdnok. Met de unit in ruststand is de mute-schakelaar open.

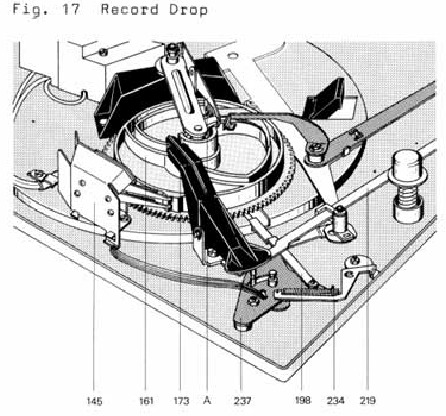

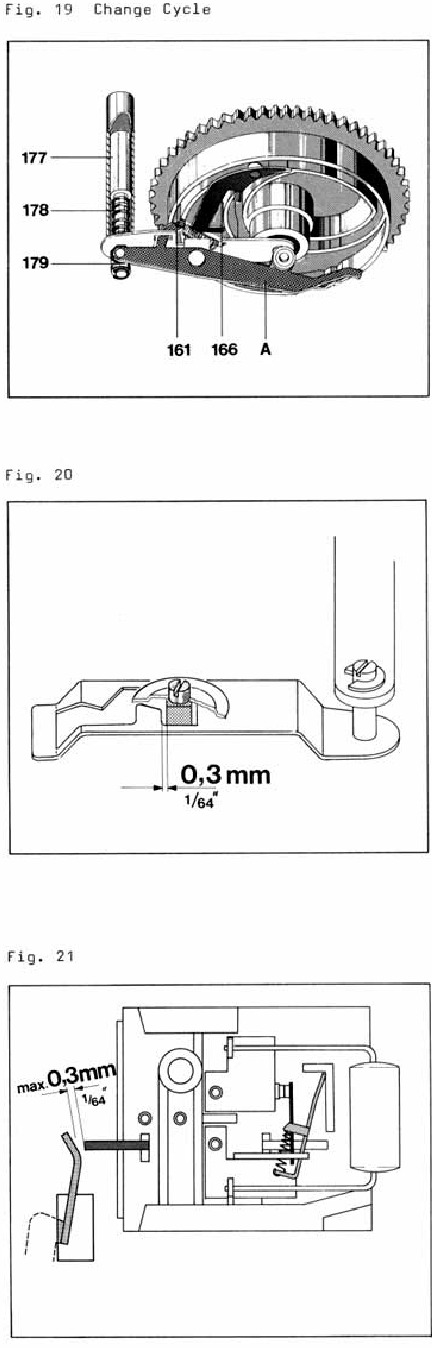

Platen laten vallen

Plaats de juiste as - AW3 voor standaardplaten (7 mm middengat) of AS 12 voor 45-toerenplaten (38 mm middengat).

Het laten vallen van de plaat wordt geïnitieerd door de rotatie van de hoofdnok (161), waarvan het nokoppervlak de nokkenwipper (A) en de wisselbedieningsbout (177) geleidt.

De resulterende neerwaartse beweging initieert het laten vallen van de plaat via de wisselspindel of automatische spindel.

De plaatvalnok bevindt zich op de hoofdnok, zodat het laten vallen van de plaat alleen kan plaatsvinden wanneer de toonarm zich boven de toonarmsteun bevindt, dat wil zeggen buiten het bereik van de grootst mogelijke platen (12" diameter).

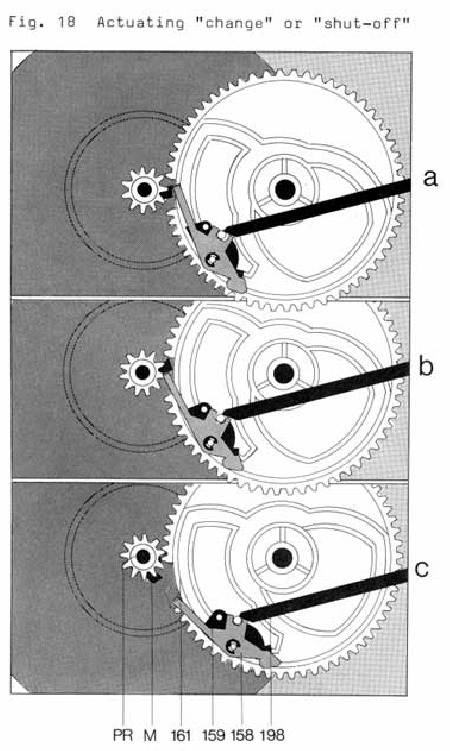

Uitschakel- en wisselcyclus

De nok (M) van draaitafelrondsel (PR) en de uitschakelhendel (158) bedienen zowel de wisselcyclus aan het einde van de plaat als de uitschakeling nadat de laatste plaat in een stapel is afgespeeld.

Aan het einde van een plaat beweegt de toonarm met een versnelde snelheid naar het midden toe vanwege de toegenomen toonhoogte van de groeven.

Deze beweging voert de uitschakelhendel (158) via de uitschakelgeleider (198) naar de nok. De excentrische nok duwt de uitschakelhendel (158) bij elke omwenteling terug zolang de toonarm slechts één normale plaatgroef vooruitgaat. (Afb. 18 a)

De uitloopgroef met zijn steilere toonhoogte beweegt de uitschakelhendel (158) met grotere kracht tegen de nok, zodat de uitschakelhendel wordt opgevangen en ermee meebeweegt. (Afb. 18 b) De hoofdnok (161) wordt zo uit zijn neutrale positie bewogen en komt in contact met het rondsel van de draaitafel. (Afb. 18 c)

Uitschakelmechanisme

De uitschakel- en wisselfuncties worden bepaald door de positie van de nokvolgerhendel (166). Na elke start of het laten vallen van een plaat wordt de nokvolgerhendel (166) door de hoofdhendel (173) naar de stopstand bewogen (het langere uiteinde van de nokvolgerhendel naar het midden van de hoofdnok).

Wanneer de plaat wordt losgelaten, wordt de nokvolgerhendel (166) door de nokkenwipper (164) naar de startpositie gedraaid, zodat de toonarm na het loslaten van de plaat naar binnen kan zwenken en erop kan worden neergelaten.

Als er geen platen meer op de spindel liggen, wordt de neerwaartse beweging vergrendeld en kan de nokkenwipper de nokvolgerhendel niet draaien; de hendel blijft in de stopstand en zorgt ervoor dat de toonarm op zijn steun wordt neergelaten.

Wanneer de hoofdnok (161) terugkeert naar de neutrale positie, kan de nok van de schakelarm (187) in de uitsparing in de hoofdnok bewegen, de aan/uit-schakelaar (140) bedienen en het tussenwiel (150) ontkoppelen.

Probleem:
Draaitafel stopt na automatische plaatsing van de toonarm.

Oorzaak:

1. Schakelarm (197) niet vergrendeld door pal (203).
2. Aan/uit-schakelaar heeft de stroomtoevoer onderbroken (is uitgeschakeld).

Oplossing:

1. Door de excentrische pen op de pal te draaien.
2. Door de schuif (141) af te stellen: maximale speling tussen de schuif en de schakelarm (0,3 mm).

Probleem:
De laatste plaat van een stapel blijft zich herhalen.

Oorzaak:
Defecte spindel.

Oplossing:
Vervang de spindel.

Probleem:
Na afstelling van het neerzetpunt van de toonarm voor 7"-platen is het neerzetpunt voor 12"-platen onjuist.

Oorzaak:
Excentrische pen (E) van de afstelhendel (221) is niet goed afgesteld.

Oplossing:
Stel het neerzetpunt van de toonarm af door aan de excentrische pen (E) te draaien.

Probleem:
Plaat valt naar beneden wanneer de unit op "stop" wordt gezet.

Oorzaak:
Nokkenwipper (A) niet vergrendeld door wisselhendel.

Oplossing:
Stel de wisselhendel zo af dat deze ongeveer 1,5 mm onder de nokkenwipper doorloopt wanneer de "stop"-functie wordt gestart.

Probleem:
Platen vallen niet naar beneden.

Oorzaak:
Nokkenwipper heeft onvoldoende bewegingsbereik.

Oplossing:
Stel de beweging af met de excentriek op de nokkenwipper.

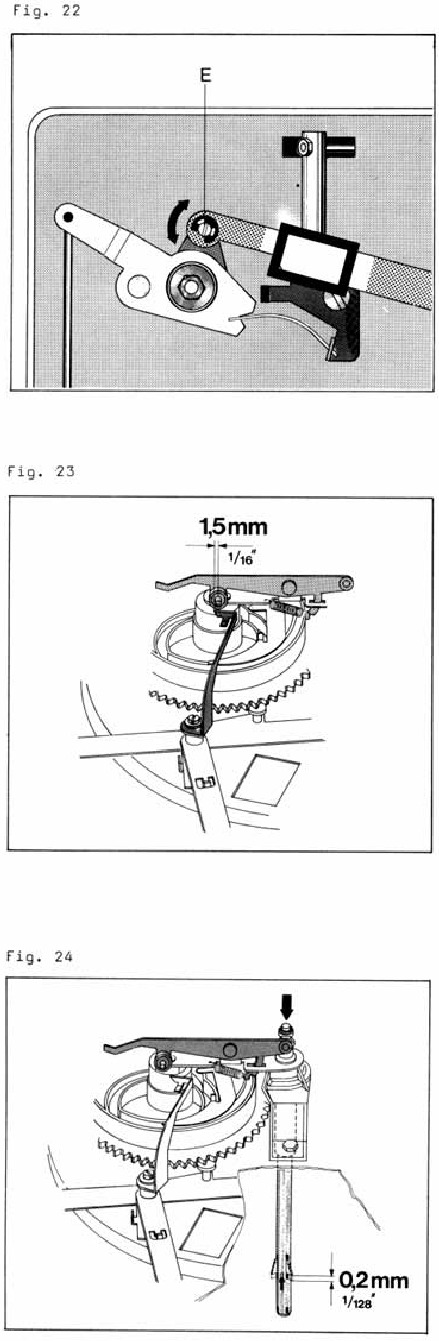

De afstelling is correct wanneer, met de hoofdnok in de neutrale positie en de wisselspindel vergrendeld, de drie steunen van de wisselspindel een longitudinale beweging van 0,2 mm beschrijven wanneer de wisselbedieningsbout omhoog wordt geduwd.

Probleem
Toonarm wordt gehinderd in zijn horizontale beweging tijdens de wisselcyclus.

Oorzaak
Positioneringsbus of positioneringsschroef verkeerd afgesteld.

Oplossing

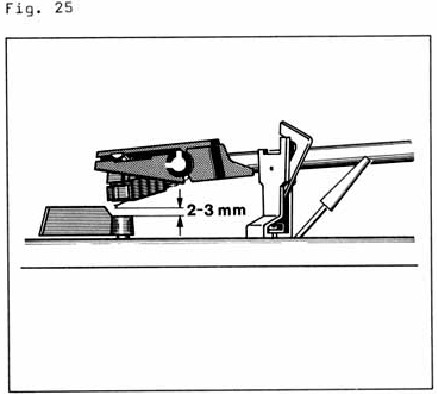

Beweeg de toonarm over de bedieningshendel (44) en draai aan de positioneringsbus (68) totdat de speling tussen de punt van de stylus en de bedieningshendel ongeveer 2-3 mm is (afb. 25).

Draai nok (161) weg van zijn neutrale positie totdat de hoofdhendel (173) de toonarm volledig optilt. Stel de toonarm zo in dat er tussen de toonarmgeleider (66) en het rustoppervlak van de toonarm een speling is van ongeveer 0,1 mm (0,5 mm gemeten aan de toonarmkop).

Deze speling moet over de gehele horizontale beweging worden gehandhaafd.

Probleem:
Toonarm beweegt met styluskracht en anti-skatingkracht op nul:

1. Naar buiten
2. Naar binnen

Oorzaak:

1. Anti-skating niet goed afgesteld.
2. Te strakke toonarmkabels produceren een draaikracht.

Oplossing:

1. Stel de skatinghendel zo af dat de horizontale beweging van de toonarm geen beweging van de anti-skatingveer veroorzaakt.
2. Zorg voor wat speling in de toonarmkabels.

Probleem:
Tijdens wissel-, start- en stopbewerkingen is er ruis van het mechanisme te horen in het luidsprekersysteem.

Oorzaak:

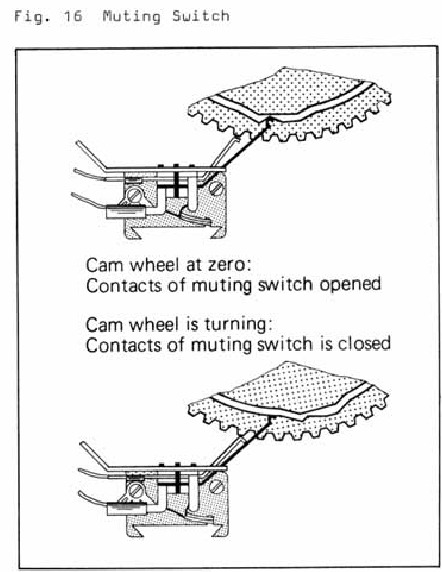

Mute-schakelaar verkeerd afgesteld. Speling tussen de contactstrips op de mute-schakelaar te groot.

Oplossing:
Door contactstrips te buigen. De afstelling is correct wanneer, met de hoofdnok in de neutrale positie, de opening tussen de wippers en de contactstrips op de mute-schakelaar ongeveer 0,5 mm is. Spuit de contactveren in met een beschermmiddel (bijv. Kontakt 61) en controleer de afstelling van de contactstrips.

Probleem:
Geen geluid. De kortsluiting van de pick-upkabels is niet meer onderbroken.

Oorzaak:
Speling tussen wippers en contactstrips ontbreekt of is onvoldoende.

Oplossing:
Door contactstrips af te stellen. De afstelling is correct wanneer, met de hoofdnok in de neutrale positie, de opening tussen de wippers en de contactstrips op de mute-schakelaar ongeveer 0,5 mm is.

Probleem:
Motor schakelt niet uit wanneer de toonarm op de armsteun staat.

Oorzaak:
Onderdrukkingscondensator (in de aan/uit-schakelaar) is defect (kortsluiting).

Oplossing:
Vernieuw de onderdrukkingscondensator in de aan/uit-schakelaar.

Probleem:
Akoestische feedback.

Oorzaak:

1. Chassisonderdelen (bijv. aansluitkabels) raken de basisuitsparing aan.
2. Aansluitkabels zijn te strak.

Oplossing:

1. Corrigeer de uitsparing volgens de instructies die bij de unit zijn geleverd. Verplaats de kabels.
2. Maak de kabels losser of verleng ze.

Probleem
Gerommel in de reproductie.

Oorzaak
Versleten tussenwiel.

Oplossing
Vervang het tussenwiel (150) en reinig het draaitafel aandrijfoppervlak en de motorpoelie met een vetvrij oplosmiddel. Nadat de oppervlakken zijn gereinigd, mag u ze niet meer met uw vingers aanraken.

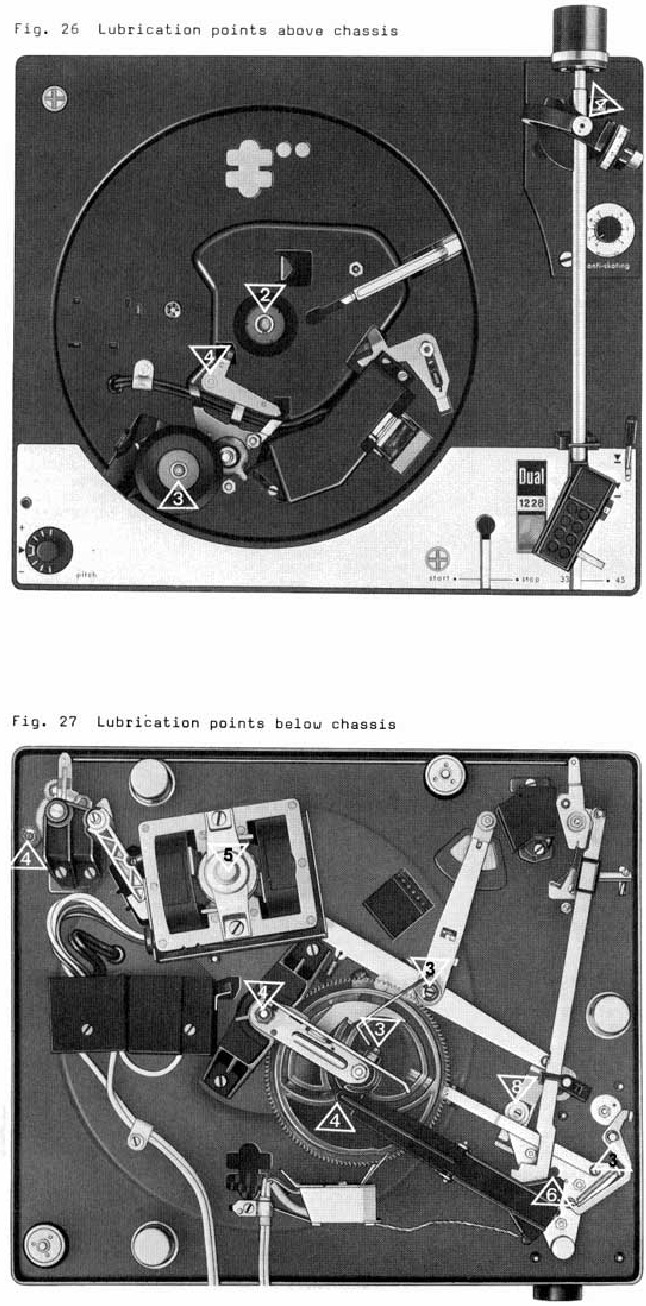

Smering

Alle lagers en wrijvingsoppervlakken zijn in de fabriek voldoende gesmeerd. Het bijvullen van olie en vet is pas na ongeveer 2 jaar bij normaal gebruik nodig, aangezien de belangrijkste lagerpunten (motorlagers) zijn voorzien van gesinterde metalen bussen.

Smeermiddelen moeten spaarzaam worden aangebracht op lagerpunten en wrijvingsoppervlakken. Het is belangrijk dat er geen olie of vet in contact komt met de wrijvingsoppervlakken van het tussenwiel, de motorpoelie en de draaitafel, omdat er anders slip optreedt. Vermijd om dezelfde reden het aanraken van deze onderdelen.

Wanneer smeermiddelen van verschillende soorten worden gemengd, treedt er vaak chemische ontbinding op. Om complicaties met smeermiddelen te voorkomen, raden we aan de onderstaande smeermiddelen te gebruiken.

De volgende smeermiddelen moeten worden gebruikt:

Renotac nr. 342 hechtolie

BP Super Viscostatic 10W/30

Shell Alvania nr. 2

Isoflex POP 40

Siliconenolie AK 500 000

Molykote

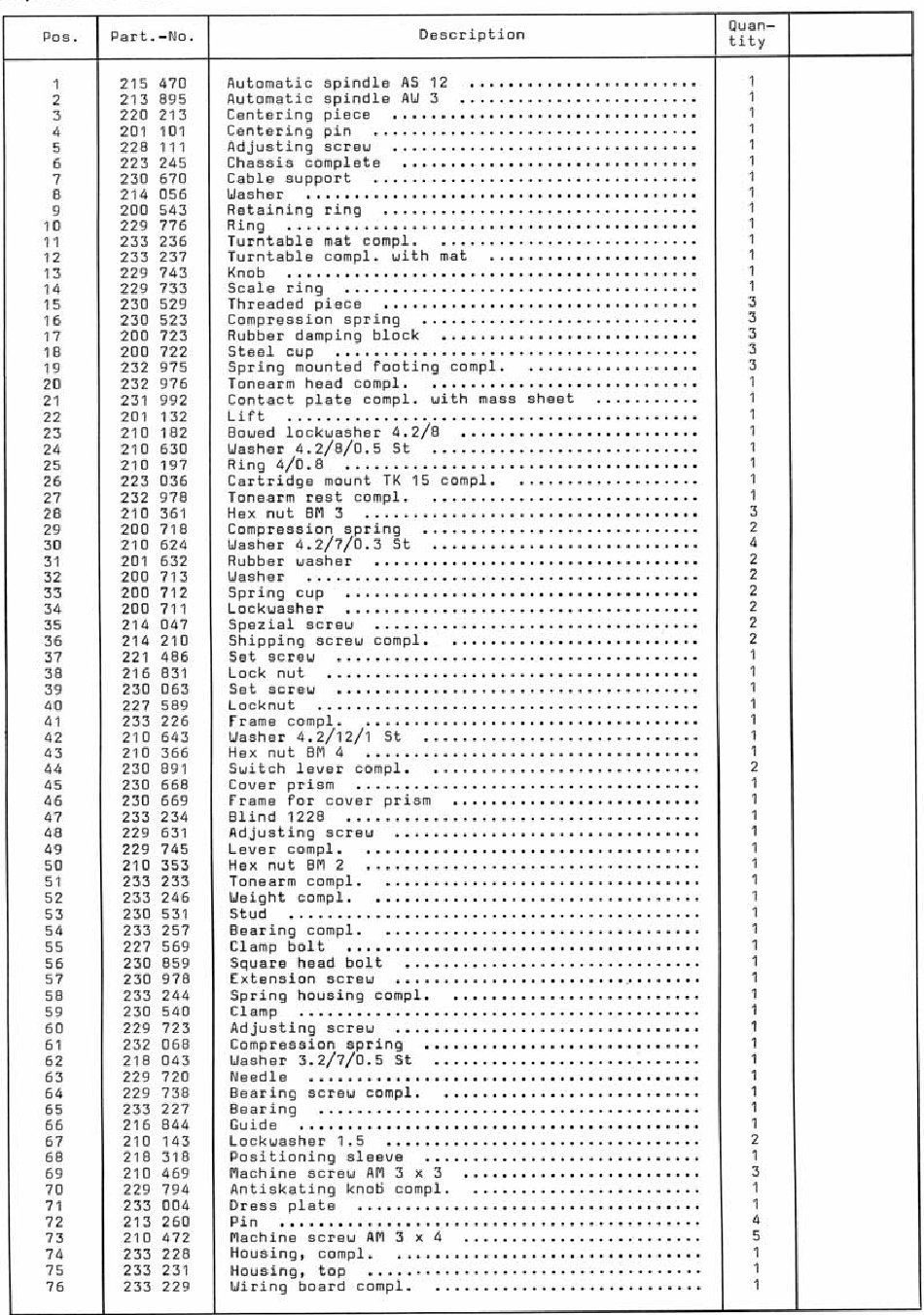

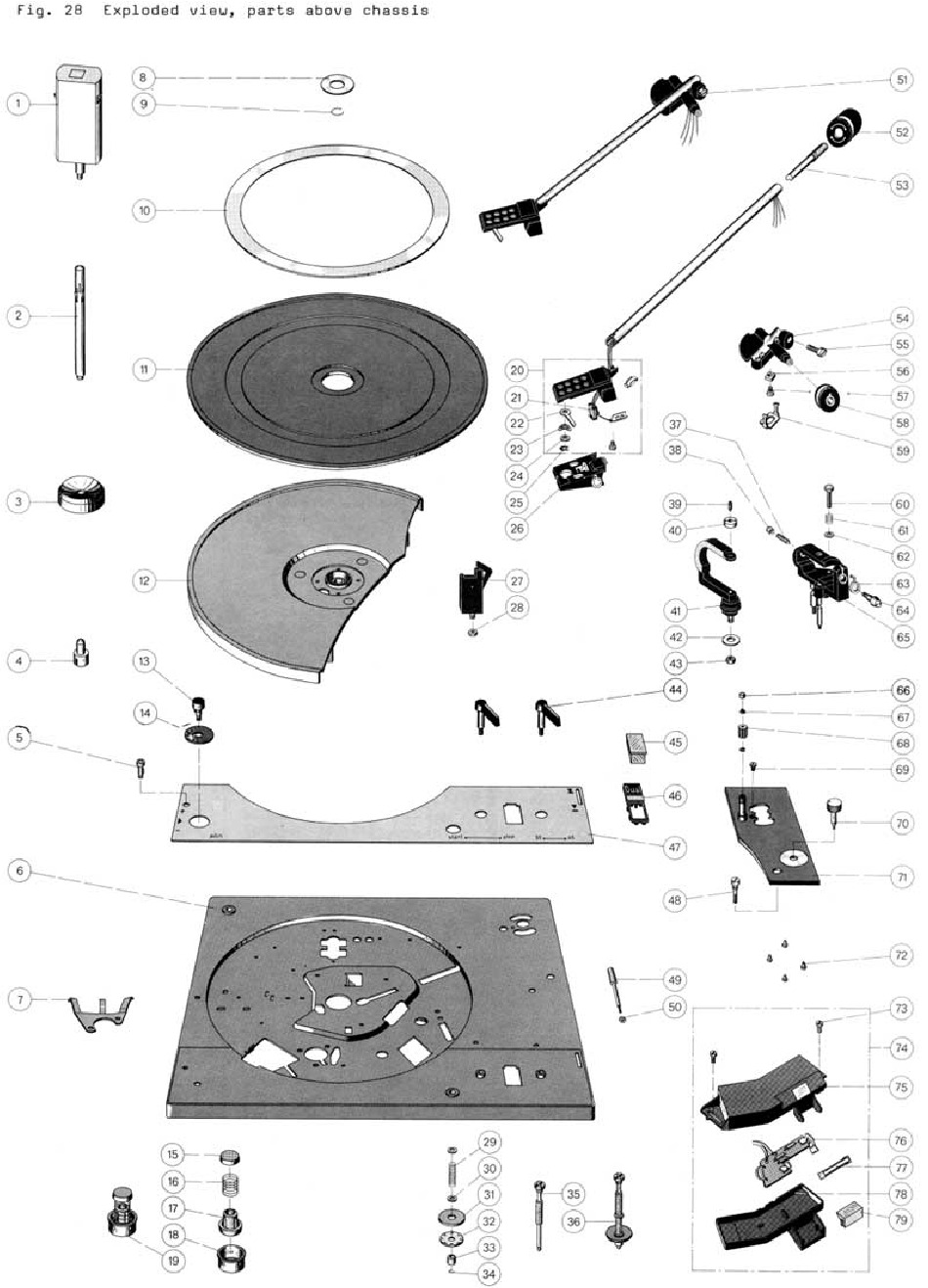

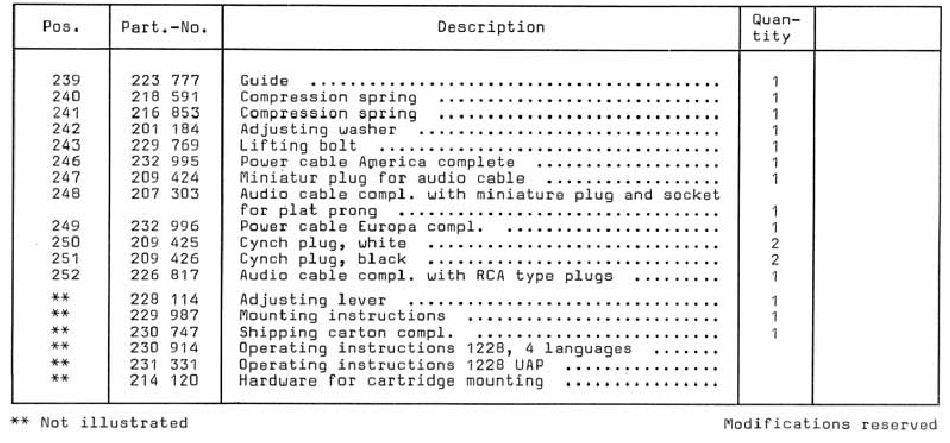

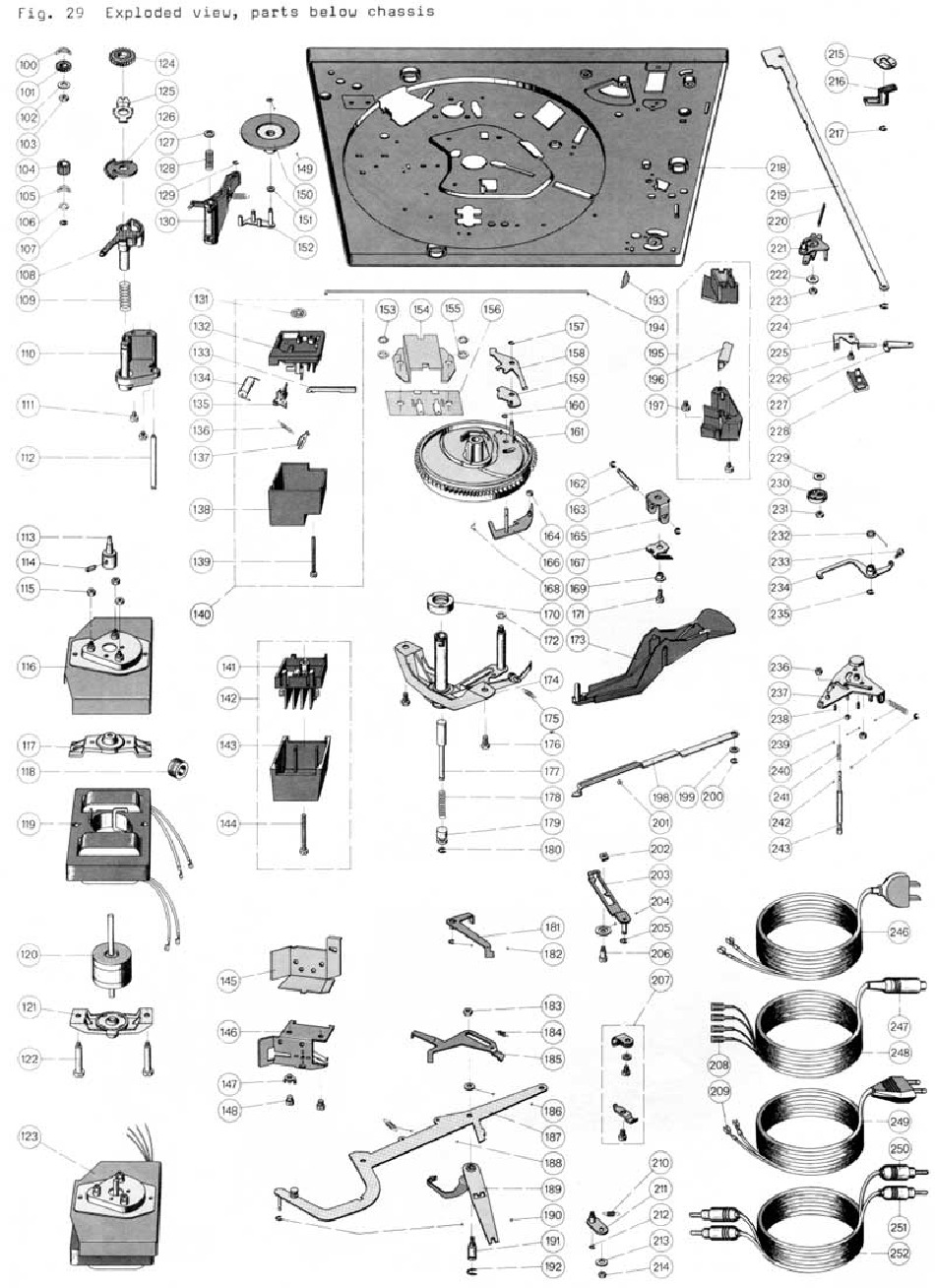

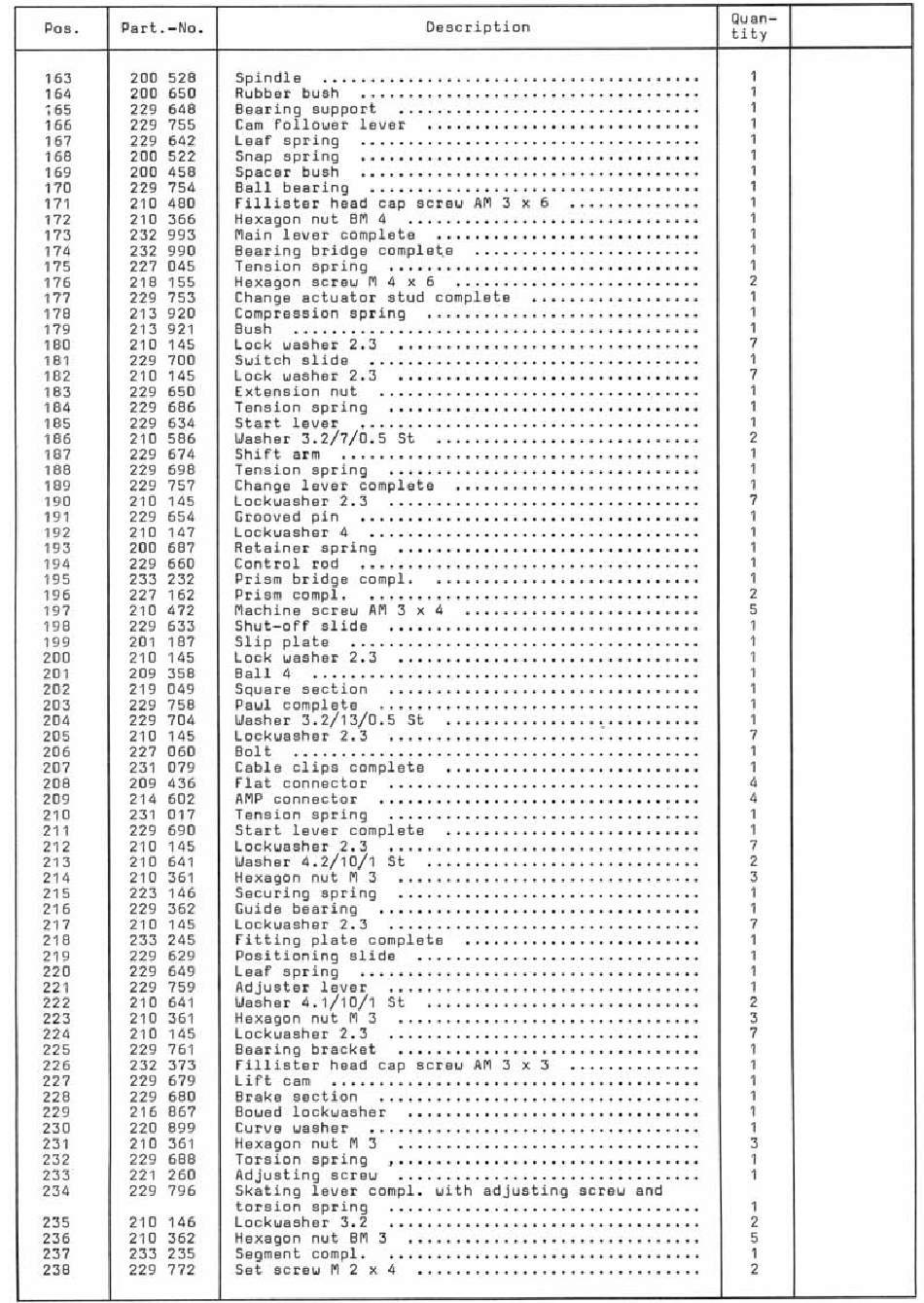

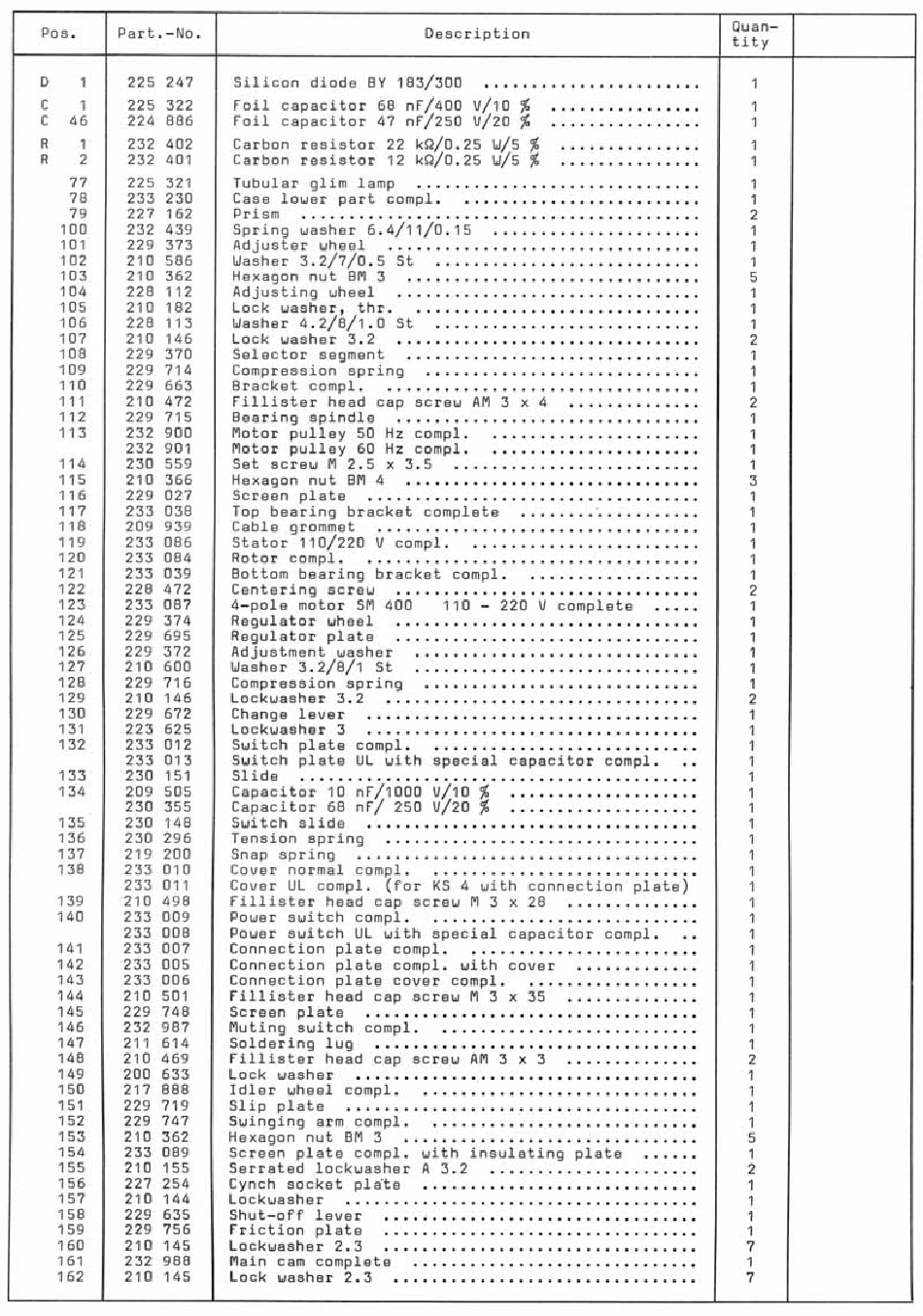

Vervangende onderdelen

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Dual 1228 Servicehandleiding

Beschikbare talen
