ORANGE CRUSH 35RT Handleiding
INLEIDING
De spanningskeuzeschakelaar en netzekering zijn in de fabriek ingesteld voor het land of de regio waar dit Orange product bedoeld is om te worden verkocht. Om ernstige schade aan het product te voorkomen, moet u ervoor zorgen dat de nominale AC-netspanning die op het achterpaneel van het product staat vermeld, overeenkomt met de netspanning van uw AC-netinlaat voordat u de IEC-stroomkabel aansluit. Als het product buiten de in de fabriek ingestelde regio wordt gebruikt, moet u ervoor zorgen dat de spanningskeuzeschakelaar op het achterpaneel is ingesteld op de juiste spanning voor het nieuwe land/de nieuwe regio en dat de juiste netzekering in de uittrekbare zekeringhouder onder de IEC-netingang is geplaatst. De juiste waarde van de netzekering voor het product staat op de achterkant van het chassis van de versterker. Gebruik uitsluitend hetzelfde type en dezelfde waarde als gespecificeerd voor het product. Houd er rekening mee dat verschillende bedrijfsspanningen het gebruik van verschillende soorten stroomkabels en stekkers vereisen. Neem bij twijfel contact op met uw Orange dealer.
OM HET RISICO OP BRAND TE VERMINDEREN. VERVANG ALLEEN DOOR EEN ZEKERING VAN HETZELFDE TYPE
OM HET RISICO OP BRAND OF ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DIT PRODUCT NIET BLOOTSTELLEN AAN REGEN OF VOCHT. VERWIJDER HET CHASSIS (OF DE ACHTERKANT) NIET, ER BEVINDEN ZICH GEEN DOOR DE GEBRUIKER TE ONDERHOUDEN ONDERDELEN BINNENIN. LAAT ONDERHOUD OVER AAN GEKWALIFICEERD ONDERHOUDSPERSONEEL.
HET APPARAAT MOET ZO WORDEN GEÏNSTALLEERD DAT DE LOCATIE OF POSITIE DE JUISTE VENTILATIE NIET BELEMMERT. HET MAG BIJVOORBEELD NIET OP EEN BED, BANK, KLEED OF SOORTGELIJKE ONDERGROND WORDEN GEPLAATST DIE DE VENTILATIEOPENINGEN KAN BLOKKEREN.
Sinds 1968 is Orange een baanbrekende kracht in de gitaarversterkerindustrie. Met een team van 's werelds beste ingenieurs blijft Orange de grenzen van het conventionele versterkerontwerp verleggen. We hopen dat uw nieuwe aankoop u vele jaren van dienst en plezier zal geven. Welkom bij de legendarische Britse club van gitaarversterkers.
UW VERSTERKER GEBRUIKEN
Zorg er altijd voor dat de volumeregelaar(s) van de versterker op nul staan voordat u de stroom naar de versterker inschakelt. Om brom en elektrische ruis te voorkomen, gebruikt u uw versterker en instrumenten zo ver mogelijk van andere elektronische apparaten (vooral fluorescentie- en neonlampen), omdat deze extreem veel elektrische ruis genereren.

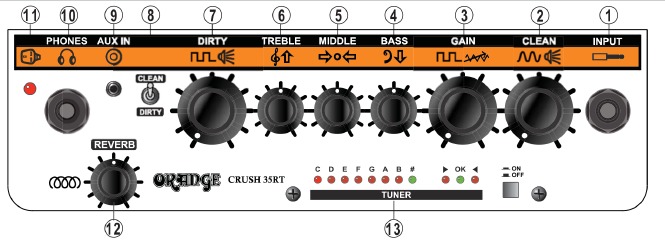

- Input - Gebruik een afgeschermde instrumentkabel van goede kwaliteit om uw instrument aan te sluiten op de Input jack-aansluiting.
- Clean Volume - Past het uitgangsvolume van het Clean kanaal aan. Bij hogere instellingen breekt de versterker open in natuurlijke overdrive.
- Gain - Past het gainniveau voor het Dirty kanaal aan. Experimenteer met de Gain-regeling voor een breed scala aan 'crunch'- en zwaar vervormde tonen.
- Bass- Past de lage frequenties aan. Het verhogen van de Bass-regeling produceert diepere tonen.
- Middle - Past de middenfrequenties aan. Het verhogen van de Middle-regeling produceert een 'vetter' geluid. Bij hogere Gain-instellingen verlaagt u de middenfrequenties voor een meer 'uitgeholde' moderne toon.
- Treble - Past de hoge frequenties aan. Het verhogen van de Treble-regeling produceert helderdere tonen.
- Dirty Volume - Past het uitgangsvolume van het Dirty kanaal aan. OPMERKING: Als de Gain op nul staat, is er geen geluid aanwezig.
- Clean/Dirty Switch - Selecteert tussen het Clean- of Dirty-kanaal.
- AUX In - Voor gebruik met MP3-spelers, laptops enz. Het audiosignaal wordt intern mono gesommeerd.
- Phones - Voor gebruik met de meeste stereo hoofdtelefoons. De Phones-aansluiting is ook voorzien van 'cabinet simulation' (luidsprekersimulatie) voor het verzenden van een signaal naar een opnameconsole/-mixer. De interne luidspreker wordt losgekoppeld wanneer de Phones-aansluiting in gebruik is.
- Power - Deze LED licht op wanneer de netschakelaar (achter) op ON staat.
- Reverb - Past het nagalmniveau voor beide kanalen aan.
- Tuner - Druk op de ON/OFF (AAN/UIT)-knop om de geïntegreerde chromatische Tuner (stemapparaat) in te schakelen. Zet het volume op nul voor stil stemmen. De juiste rode LED licht op het display op om de gespeelde noot aan te geven. Als de groene # LED ook oplicht, geeft dit een chromatische noot aan, bijvoorbeeld Fis (F#). Pas de toonhoogte van de gitaarsnaar aan in de richting die wordt aangegeven door de pijlen totdat de groene 0K LED oplicht.
De > pijlen-LED geeft aan dat de toonhoogte van de noot te laag is.
De < pijlen-LED geeft aan dat de toonhoogte van de noot te hoog is.

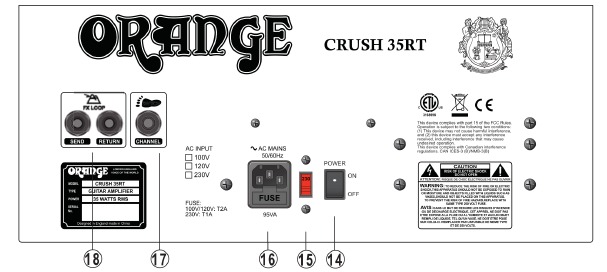

- Power Switch - Schakelt de netvoeding van de versterker AAN/UIT.
- Voltage Selector Switch (Spanningskeuzeschakelaar)
![]()
De spanningskeuzeschakelaar en netzekering zijn in de fabriek ingesteld voor het land of de regio waar het product bedoeld is om te worden verkocht.
Europa: Spanningskeuzeschakelaar ingesteld op 230V, zekering = T1A
Noord-Amerika / Japan: Spanningskeuzeschakelaar ingesteld op 120V/100V, zekering = T2A - AC Mains inlet and fuse holder (AC-netingang en zekeringhouder) - Sluit de meegeleverde IEC-kabel aan op uw netvoeding. De netzekering bevindt zich in de zekeringhouder onder de ingang.
- Footswitch (Voetschakelaar) - Sluit een vergrendelende voetschakelaar (bijv. Orange FS-1) aan om op afstand te schakelen tussen Clean- en Dirty-kanalen.
- Effects Loop (Effectenloop) - Sluit de Effects Send (effectenuitgang) aan op de ingang van externe effecten. Sluit de uitgang van externe effecten aan op de Effects Return (effecteningang). Tijdbasis-effecten zoals chorus, delay en reverb kunnen het beste in de Effects Loop worden geplaatst. Overdrive/Distortion pedalen, wah-wahs en filters kunnen het beste vóór de Input (ingang) van de versterker worden geplaatst.
