Mira Sport Max Handleiding

Inleiding

Dank u voor de aankoop van een kwaliteitsproduct van Mira. Om optimaal van uw nieuwe product te kunnen genieten, dient u deze handleiding zorgvuldig door te lezen. Bewaar hem daarna, zodat u hem later nog eens kunt raadplegen.

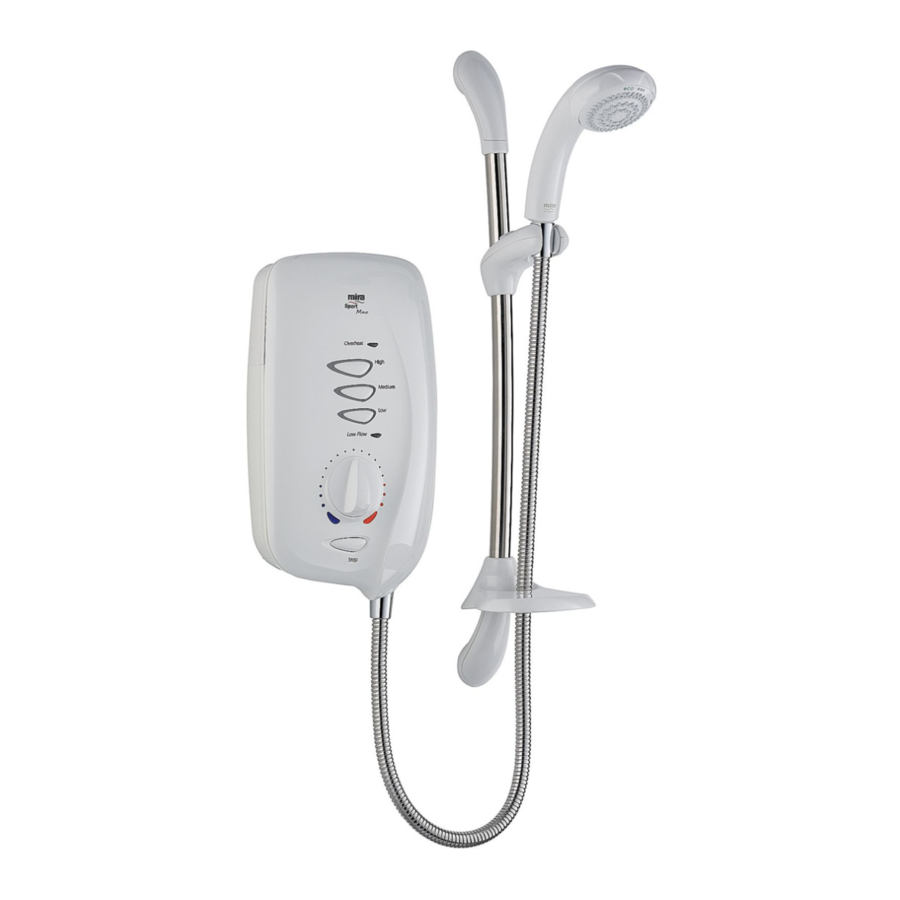

De Mira Sport Max is een elektrische douche met afzonderlijke bedieningselementen voor vermogensselectie en temperatuur- en stroomregeling. Een unieke stroomregelaar stabiliseert temperatuurveranderingen die worden veroorzaakt door schommelingen in de waterdruk. Deze kunnen worden veroorzaakt door het openen of sluiten van kranen of het doorspoelen van toiletten. Afzonderlijke lampjes geven "LAGE STROOM" en "OVERVERHITTING" aan. "AAN" wordt aangegeven door verlichte ringen rond de knoppen. Deze douche wordt geleverd met een set Mira Logic elektrische douche-onderdelen. Mira Sport-product dat door deze handleiding wordt gedekt:

Mira Sport Max - Een verwarming van 10,8 kW 240 V AC (9,9 kW 230 V AC). Verkrijgbaar in wit/chroom en witte uitvoering.

Mira douche-onderdelen die door deze handleiding worden gedekt
Mira Logic elektrische douche-onderdelen
Een verstelbare sproeikop met vier verschillende sproeistanden (start, rustgevend, krachtig en eco), compleet geleverd met flexibele slang, klembeugel, glijstang, steunen, zeepschaal/slanghouder, verkrijgbaar in wit/chroom en witte uitvoering,

Als u problemen ondervindt met de installatie of bediening van uw nieuwe douchebediening, raadpleeg dan de sectie Foutdiagnose voordat u contact opneemt met Kohler Mira Ltd. Onze telefoon- en faxnummers vindt u op de achterkant van deze handleiding.

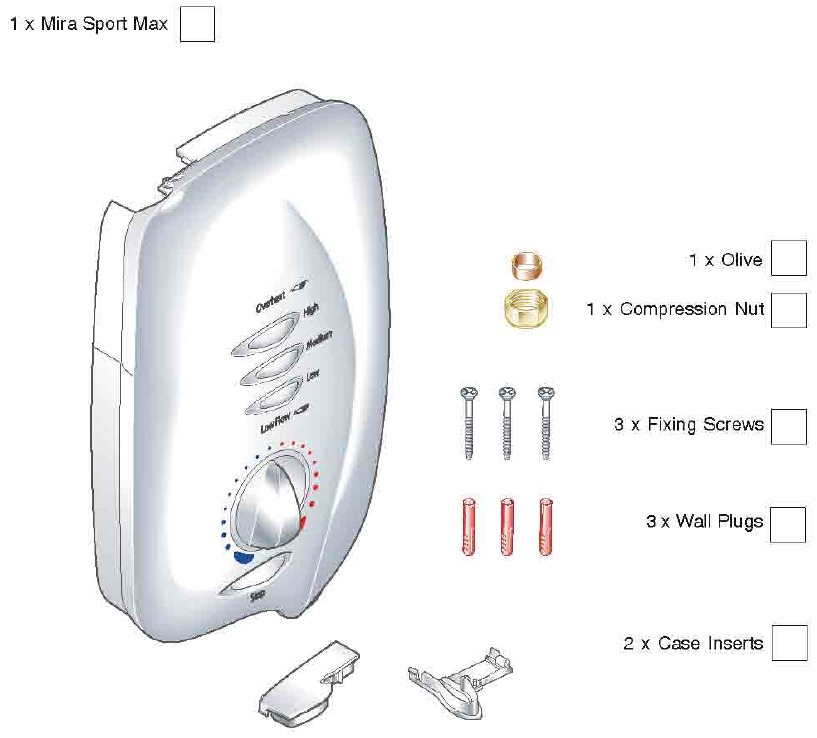

Checklist inhoud verpakking

Vink de juiste vakjes aan om vertrouwd te raken met de benamingen van de onderdelen en om te controleren of de onderdelen zijn meegeleverd.

1. Mira Sport Max 10.8 kW


2. Documentatie
   1 x installatie- en gebruikershandleiding
   1 x installatiesjabloon
   1 x checklist voor installateurs
   1 x garantiekaart

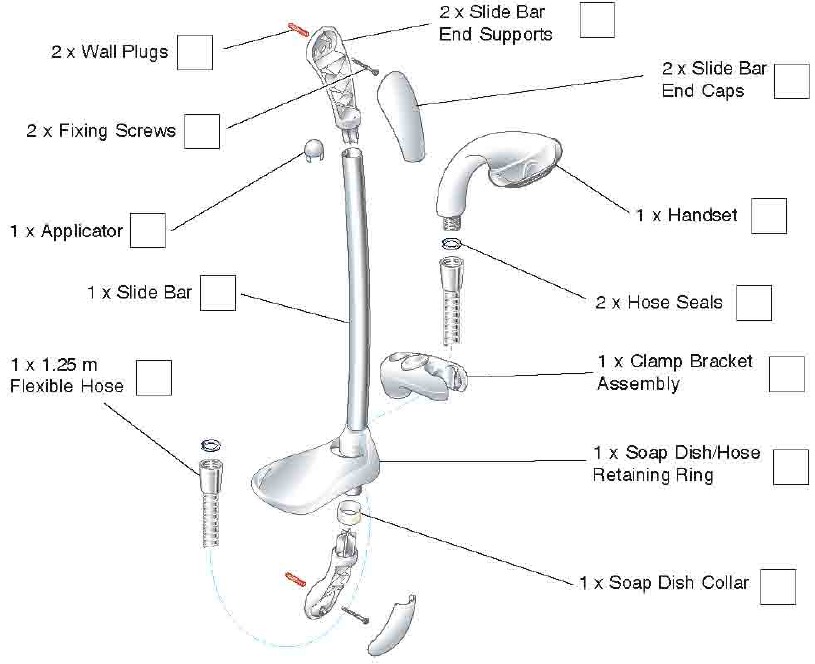

3. Mira Logic elektrische douche-onderdelen


Specificaties

1. Sanitair
   1. Minimaal aangehouden inlaatdruk 100 kPa (1,0 bar) voor een goede werking.
   2. Maximale statische inlaatdruk 1000 kPa (10 bar).
   3. Minimale statische druk 20 kPa (0,2 bar) om de stroomklep gesloten te houden.
2. Elektrisch
   1. De Mira Sport Max 10,8 kW vereist een zekering van 45 ampère.
   2. Het aansluitblok is geschikt voor kabels tot 16 mm².
3. Normen en goedkeuringen
   1. De Mira Sport Max voldoet aan alle relevante richtlijnen voor CE-markering.

Installatievereisten

Lees eerst de sectie "Belangrijke veiligheidsinformatie" .

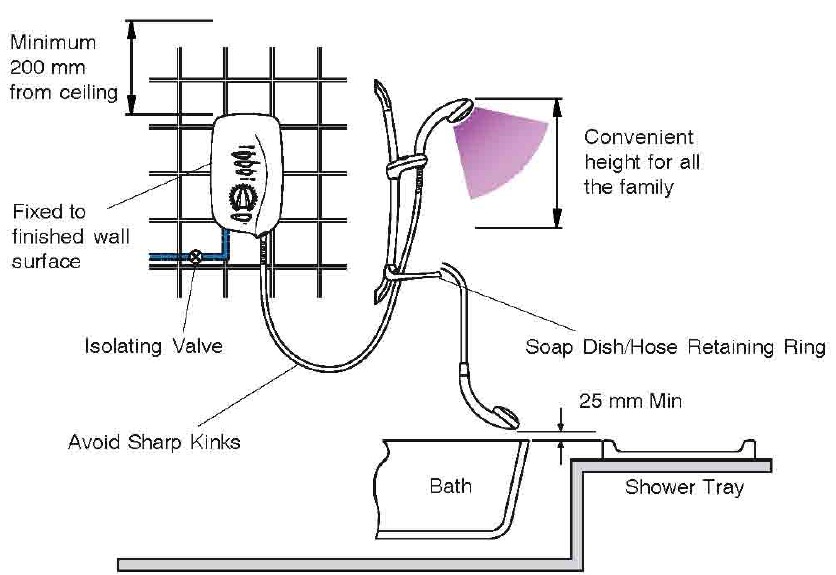

Checklist Sanitair

1. Minimaal aangehouden inlaatdruk = 100 kPa (1,0 bar).
   Maximale statische inlaatdruk = 1000 kPa (10 bar).

2. Waterbehandelingsapparaat (indien nodig).

3. Vrij stromende afsluitklep.

4. Gepositioneerd boven wateropvanggebied.

5. Gemonteerd op afgewerkt muuroppervlak.

6. Geen scherpe knikken in de slang.

7. Onderdelen gepositioneerd met een grotere opening dan 25 mm of een dubbele terugslagklep gemonteerd in de uitlaat.

8. Toevoerleidingen schoongespoeld.

9. Waterdichte inlaataansluiting en onderdelen.

10. Behuizingsinzetstukken gemonteerd en deksel correct bevestigd.

Sanitair (checklist in detail)

1. Het apparaat is ontworpen om te werken met een minimaal aangehouden inlaatdruk van 100 kPa (1,0 bar) tot een maximale statische inlaatdruk van 1000 kPa (10 bar).
2. Bij installatie in gebieden met zeer hard water (meer dan 200 ppm tijdelijke hardheid) kan uw installateur de installatie van een waterbehandelingsapparaat adviseren om de effecten van kalkaanslag te verminderen. Uw plaatselijke waterbedrijf kan u informeren over de hardheid van het water in uw regio.
3. Het wordt aanbevolen om een niet-beperkende (vrij stromende) afsluitklep in de koudwatertoevoerleiding te monteren om het volledige onderhoud van de Mira Sport Max mogelijk te maken. Gebruik geen klep met een losse sluitring (jumper), omdat dit kan leiden tot een opbouw van statische druk.
4. Het apparaat is geschikt voor installatie in de doucheruimte. Het is voorzien van een overdrukventiel en moet worden geplaatst boven een wateropvanggebied met de bedieningselementen op een handige hoogte voor alle gebruikers.
5. Het apparaat moet worden gemonteerd op een afgewerkt, vlak en egaal muuroppervlak (dit muuroppervlak moet betegeld of waterdicht zijn). Monteer het apparaat niet aan de muur en tegel niet tot aan de behuizing. Om veiligheidsredenen moet er een luchtspleet achter het apparaat worden gelaten.
6. Vermijd opstellingen waarbij de doucheslang scherp wordt geknikt. Dit kan de levensduur van de slang verkorten.
7. Er wordt een zeepschaal/slanghouder meegeleverd om te voorkomen dat de handset onder het overloopniveau van het bad of de douche valt, wat kan leiden tot besmetting door terugheveling. De meegeleverde slanghouder voldoet aan de meeste gebruikersvereisten voor douche-installaties met flexibele uitlaatfittingen. Er zullen echter momenten zijn waarop het geen geschikte oplossing biedt. In deze gevallen moet een dubbele terugslagklep in de uitlaat worden gemonteerd, bijvoorbeeld een Mira DCV-H. Dit verhoogt de benodigde toevoerdruk met doorgaans 10 kPa (0,1 bar) (zie de sectie 'Accessoires').
8. De toevoerleidingen moeten worden doorgespoeld om vuil te verwijderen voordat ze op het apparaat worden aangesloten.
9. Om schade aan de behuizing te voorkomen bij gebruik van gesoldeerde fittingen, soldeert u de leidingen en fittingen voor voordat u ze aansluit op de inlaataansluiting. Oefen geen overmatige kracht uit bij het maken van verbindingen. Zorg altijd voor mechanische ondersteuning bij het maken van de sanitaire aansluitingen
10. Het apparaat is voorzien van een messing inlaatcompressie-unit voor aansluiting op een 15 mm toevoerleiding van boven, onder of achter. Dubbele terugslagkleppen die in de inlaattoevoer naar het apparaat zijn gemonteerd, veroorzaken een drukverhoging die de maximale statische inlaatdruk kan overschrijden en het apparaat kan beschadigen.

Lees eerst de sectie "Belangrijke veiligheidsinformatie" .

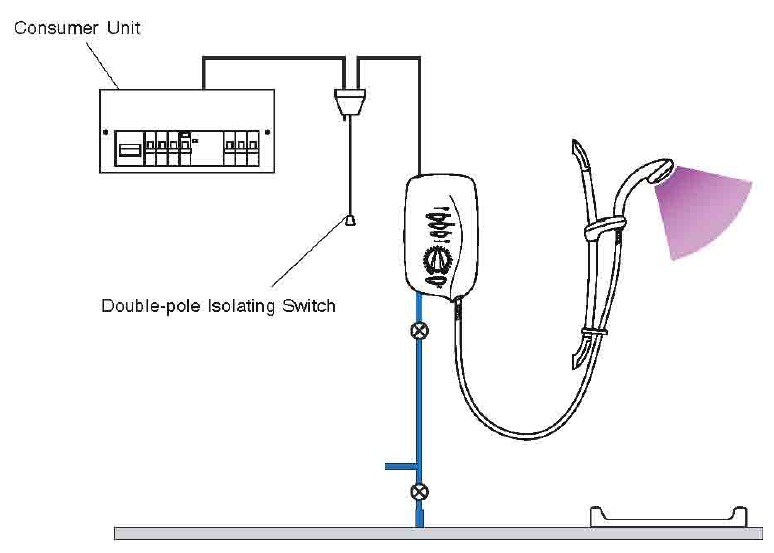

Checklist Elektra

1. De zekering van de elektrische voeding en de consumenteneenheid zijn geschikt voor het product.

2. De douche-unit is geaard.

3. De minimaal vereiste afmeting van de voedingskabel moet voldoen aan BS 7671.

4. Tweepolige scheidingsschakelaar.

5. Draai de ader van de fase- of nulleider niet.

6. Elektrische aansluitingen zijn stevig vastgemaakt. Belast het aansluitblok niet.

7. Sanitaire toevoer voltooid voordat de elektrische voeding wordt ingeschakeld.

Elektra (checklist in detail)

1. In een huisinstallatie moet de waarde van de zekering van de elektriciteitsleverancier en de consumenteneenheid voldoende zijn voor de extra belasting. De elektrische douche Mira Sport Max is een krachtige unit, daarom is het essentieel om contact op te nemen met uw elektriciteitsleverancier om er zeker van te zijn dat de voeding voldoende is voor het product. Spanningsverlies als gevolg van lokale zware belasting vermindert de prestaties van de douche.
2. De Mira Sport Max moet worden geaard door de aardgeleider van de voedingskabel aan te sluiten op de aardklem.
   Aanvullende aarding: Binnen de badkamer of doucheruimte moeten alle toegankelijke geleidende delen van elektrische apparatuur en vreemde geleidende delen (metalen delen) die waarschijnlijk aardpotentiaal introduceren, elektrisch worden verbonden met aarde met behulp van een kabel met een minimale afmeting van 4,0 mm² als de kabel niet mechanisch is beschermd, (2,5 mm² indien mechanisch beschermd).
3. Voedingskabel - zie: "Checklist Elektra".
4. Als richtlijn en in overeenstemming met BS 7671 raden we kortsluitbeveiliging aan, d.w.z. 10,8 kW = 45 A. Het wordt ten zeerste aanbevolen om een aardlekschakelaar (RCD) van 30 mA in het elektrische circuit op te nemen. Dit kan deel uitmaken van de consumenteneenheid of een afzonderlijke unit zijn.
   Een aparte, permanent aangesloten voeding wordt van de consumenteneenheid naar het apparaat geleid via een tweepolige schakelaar met een contactscheiding van minimaal 3 mm. De schakelaar kan een aan het plafond gemonteerd trekkoord zijn in de doucheruimte of een aan de muur gemonteerde schakelaar in een aangrenzende ruimte.
5. Draai de afzonderlijke kabeladers van de fase- of nulleider NIET, omdat dit voorkomt dat ze het aansluitblok binnengaan.
6. Oefen GEEN druk uit op het aansluitblok. Zorg ervoor dat de elektrische aansluitingen stevig zijn vastgeschroefd.
7. Schakel de elektrische voeding NIET in voordat de sanitaire voorzieningen zijn voltooid.

Installatie

Mira Sport Max
Lees eerst het gedeelte "Belangrijke veiligheidsinformatie"

1. De stroomtoevoer is uitgeschakeld op het elektriciteitsnet.

2. Minimaal 200 mm van het plafond.

3. Verwijder drie schroeven.

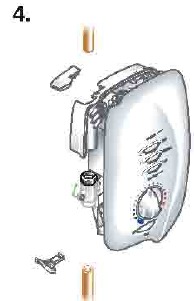

4. Verwijder de afdekking en bepaal de positie van de toevoerleiding.

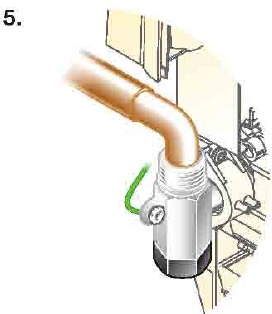

5. Gebruik voor de achteringang een gesoldeerde bocht. Klem de groene draad niet vast.

6.
   Boor niet in verborgen kabels of leidingen.

7. Boor en plug* de drie gaten met behulp van de mal.

8. Bevestig het apparaat aan de muur.

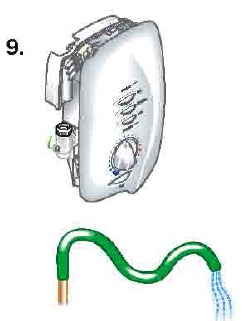

9. Spoel minimaal 10 liter (2 gallon) door de leidingen.


*Alternatieve bevestigingen voor sommige muurstructuren worden niet meegeleverd.

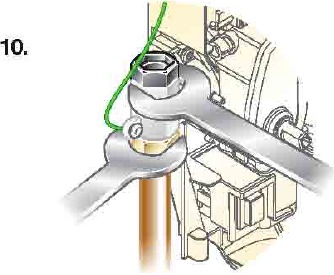

10. Sluit de toevoerleiding aan. Draai niet te vast!

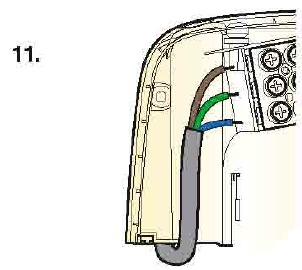

11. Voer de kabel in de behuizing.
    Plaats een aardingsmof (niet meegeleverd) en strip de isolatie.
    Draai de kabeladers niet.

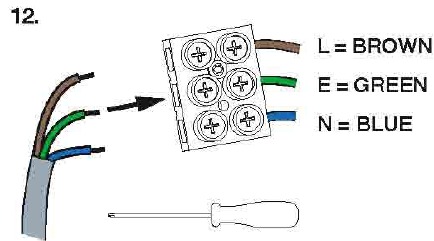

12. Sluit de geleiders stevig aan. Oefen geen druk uit op het klemmenblok.

13. Zorg ervoor dat er geen draden in de buurt van de bevestigingsgaten van de afdekking zitten.

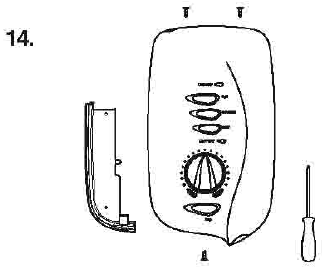

14. Plaats de servicetunnel en de afdekking terug. Zorg ervoor dat ze correct passen. Draai de schroeven niet te vast.

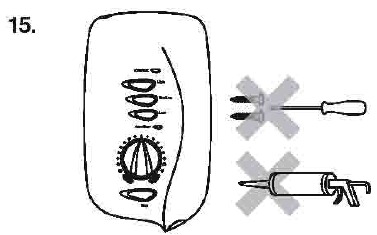

15. Gebruik geen alternatieve schroeven om de afdekking vast te zetten. Dit kan interne schade aan het apparaat veroorzaken.
    Sluit de achterkant van het apparaat niet af.


Mira Logic elektrische doucheaccessoires
Lees eerst het gedeelte "Belangrijke veiligheidsinformatie".

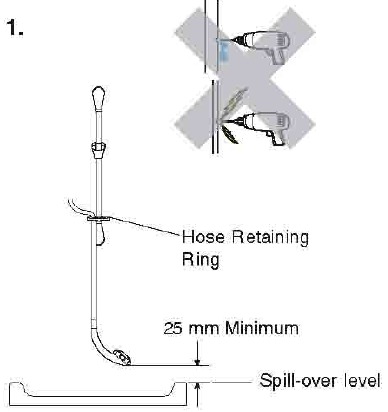

1. Plaats zoals weergegeven om terugheveling te voorkomen.

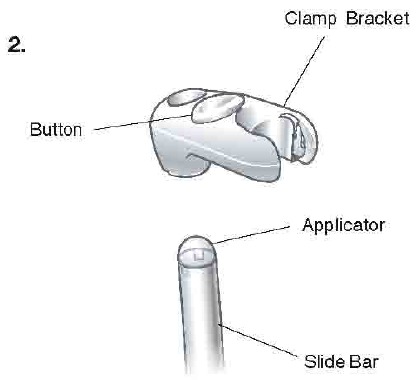

2. Druk de knop VOLLEDIG in en monteer de klembeugel. Laat de knop los en verwijder de applicator.

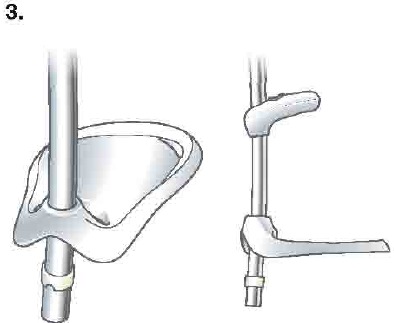

3. Schuif de zeepschaal/slanghouder en de zeepschaalsteunkraag op de glijstang onder de klembeugel.

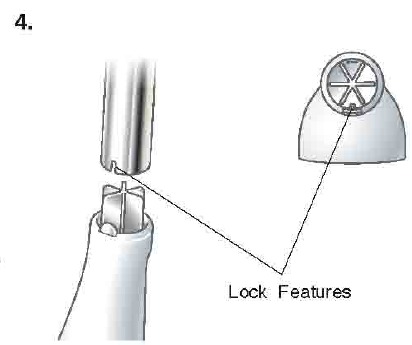

4. Plaats zowel de bovenste als de onderste steunen. Zorg ervoor dat de sleuven zijn uitgelijnd om volledig te passen.

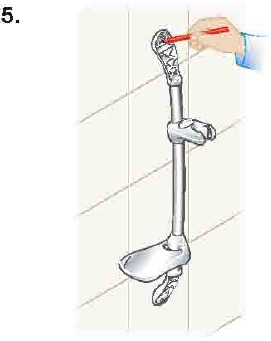

5. Markeer de positie van de middelste sleuf op zowel de bovenste als de onderste steun.

6.

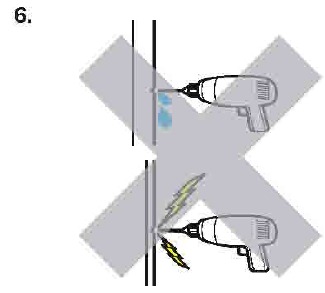

   Boor niet in verborgen kabels of leidingen.

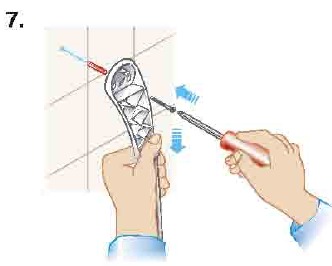

7. Bevestig eerst de onderste glijstangsteun en draai de schroef* volledig vast. Bevestig vervolgens de bovenste glijstangsteun terwijl u deze naar beneden drukt om het geheel bij elkaar te houden.

8. Plaats de eindkappen op de glijstangsteunen.

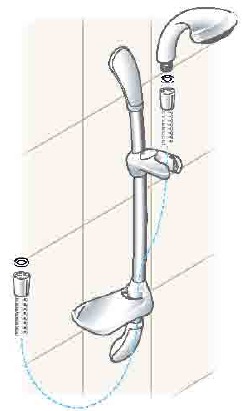

9. Bevestig de slang aan zowel de handset als de douche-uitlaat en vergeet niet deze door de zeepschaal/slanghouder te halen. Draai de slangaansluitingen niet te vast.


*Alternatieve bevestigingen voor sommige muurstructuren worden niet meegeleverd.

Inbedrijfstelling

1. Uw Mira Sport Max testen
   Als u niet zeker weet hoe een elektrische douche werkt, lees dan eerst de gebruikersinstructies voordat u verdergaat.

   1. De stroomtoevoer is uitgeschakeld op het elektriciteitsnet.


   2. Draai de knop naar volledig koud.


   3. Zet de watertoevoer volledig aan.


   4. Controleer op waterlekken.


   5. Schakel de stroomtoevoer in.


   6. Druk op de LOW (LAAG) button.


   7. Het water zal op volle kracht zijn en een koele temperatuur hebben.


   8. Draai de knop langzaam. De temperatuur blijft koel en de stroom wordt verminderd.


   9. Draai de knop naar volledig koud.


   10. Druk op de MEDIUM (MIDDEN) button.


   11. De temperatuur zal licht stijgen.


   12. Druk op de HIGH (HOOG) button.


   13. De temperatuur zal verder stijgen.

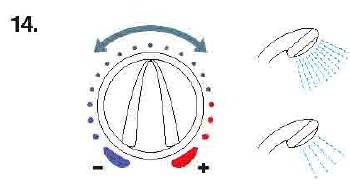

   14. Pas de temperatuur naar wens aan. De stroomsnelheid wordt automatisch aangepast.


   15. Druk op STOP en isoleer de stroom.


   16. De douche zal enkele seconden water uit de tank verwijderen.


   17. Resterend water kan enkele minuten weglopen.


Let op!
Tijdens de werking kan een licht sissend geluid van de Mira Sport Max hoorbaar zijn. Een hoge waterdruk in het elektriciteitsnet en hoge douchetetemperaturen hebben invloed op de toon. Dit is heel normaal bij gebruik.
Wanneer de douche niet draait of op de Stop (Stop) button is gedrukt, zullen de drie rode verwarmingslampjes na korte tijd vervagen, wat aangeeft dat het product in een "stand-by" modus is gegaan.

Gebruiksaanwijzing

1. Waarschuwing!
   1. Gebruik dit apparaat NIET als het bevroren lijkt te zijn. Laat het apparaat ontdooien en neem vervolgens contact op met uw installateur voordat u het opnieuw gebruikt.
   2. Gebruik dit apparaat NIET als er water lekt uit de overdrukventiel: er is onderhoud nodig voordat het apparaat veilig kan worden gebruikt.
   3. Er bevinden zich geen door de gebruiker te onderhouden onderdelen onder de kap van dit apparaat. Alleen een vakbekwaam persoon mag de kap verwijderen.
   4. Als een van de volgende situaties zich voordoet, sluit dan de elektriciteits- en watertoevoer af. Neem contact op met uw installateur of raadpleeg "Contact opnemen", op de achterkant van deze handleiding.
      1. Als er water uit de binnenkant van het product lekt.
      2. Als de behuizing beschadigd is.
      3. Als het apparaat een vreemd geluid begint te maken, te ruiken of te roken.
      4. Als het apparaat tekenen vertoont van een duidelijke verandering in prestaties, wat duidt op de noodzaak van onderhoud.
      5. Als de kap niet correct is gemonteerd.
2. Let op!
   1. Lees al deze instructies en bewaar deze handleiding voor later gebruik.
   2. Geef deze handleiding door bij verandering van eigenaar van de installatieplaats.
   3. Iedereen die moeite heeft met het begrijpen of bedienen van de bedieningselementen van een douche, moet tijdens het douchen worden begeleid. Er moet bijzondere aandacht worden besteed aan jongeren, ouderen, zieken of personen die geen ervaring hebben met de juiste bediening van de bedieningselementen.
   4. Wanneer dit apparaat het einde van zijn levensduur heeft bereikt, moet het op een veilige manier worden afgevoerd, in overeenstemming met het huidige lokale recycling- of afvalverwijderingsbeleid.

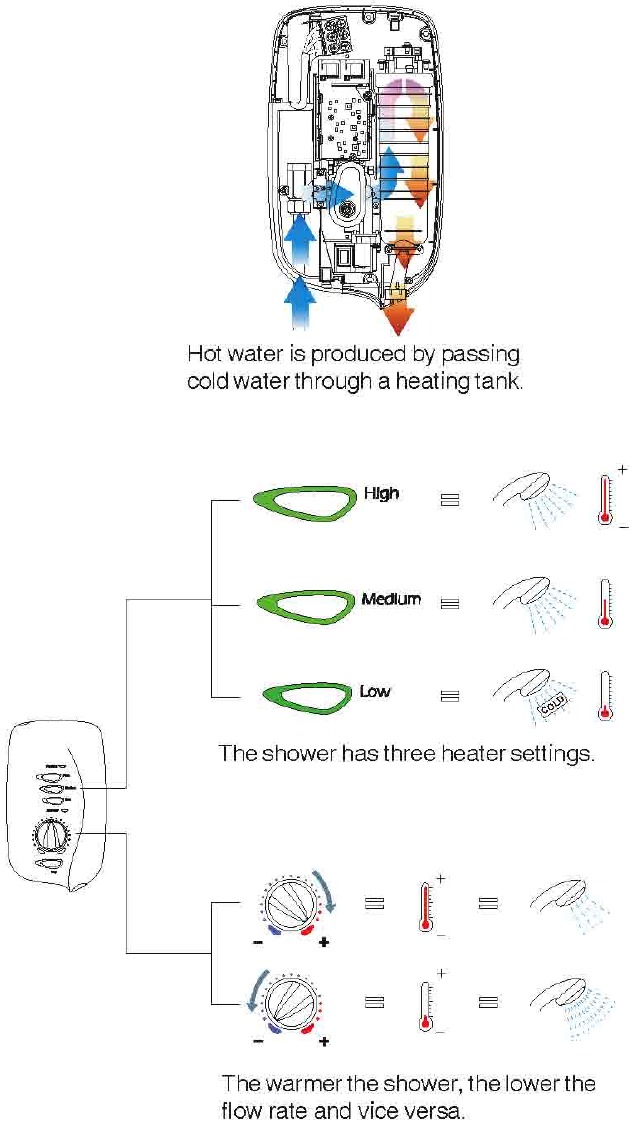

Hoe uw elektrische douche werkt

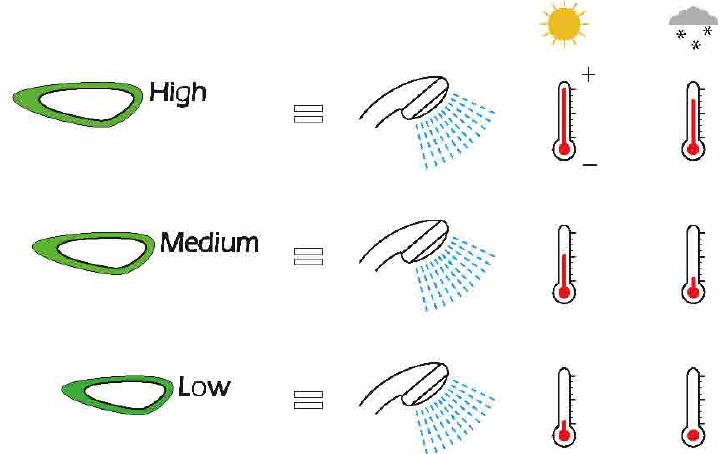

Het effect van seizoensgebonden veranderingen

Selecteer HOOG voor een warme winterdouche
Selecteer MEDIUM voor een warme zomerdouche
Selecteer LAAG voor een koude douche
Pas de temperatuur naar wens aan
De doorstroomsnelheid wordt automatisch aangepast

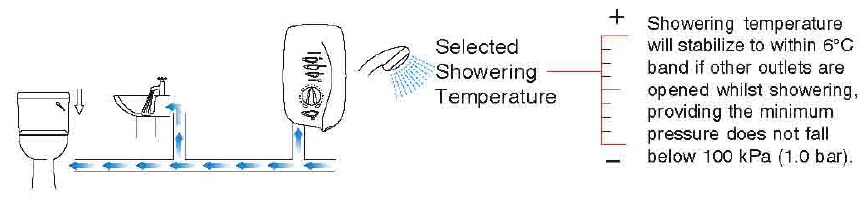

Het effect van andere waterapparaten
Voorbeeld van hoe de douchetemperatuur stabiliseert als gevolg van drukveranderingen.

Schommelingen in de waterdruk door andere aftappunten (bijv. doorspoelen van het toilet) kunnen ervoor zorgen dat de douchetemperatuur stijgt.

Uw douche gebruiken
Lees eerst het gedeelte "Belangrijke veiligheidsinformatie".

1. Schakel de elektriciteit in.

2. Druk op de HIGH button (hoge knop).

3. Controleer de watertemperatuur voordat u gaat douchen.

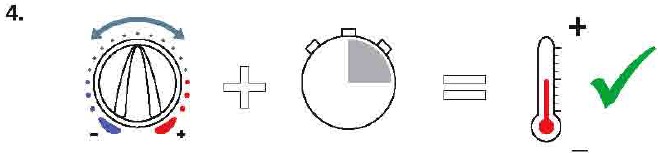

4. Wacht 10-15 seconden voordat temperatuuraanpassingen de handdouche bereiken.

5. Druk op de STOP button (stopknop). De douche blijft een paar seconden lopen voordat hij stopt

6. Er kan een kleine hoeveelheid water blijven weglopen gedurende een paar minuten.


Opmerking! Wanneer de douche niet loopt of op de Stop button (stopknop) is gedrukt, zullen de drie rode verwarmingslampjes na korte tijd vervagen om aan te geven dat het product in een "stand-by" -modus gaat.

De sproeistand veranderen
De handdouche heeft vier verschillende sproeistanden (Eco, Start, Soothe en Force)

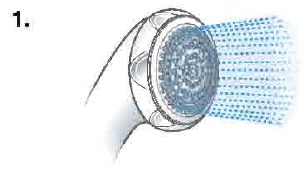

1. Eco
   Draai de sproeiplaat volledig met de klok mee. Er stroomt een verminderde waterstroom uit de buitenste set gaten

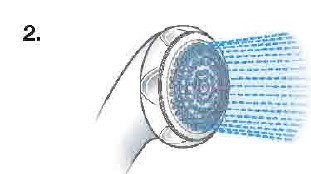

2. Start
   Draai de sproeiplaat tegen de klok in totdat deze "klikt". Er stroomt water uit de buitenste set gaten

3. Soothe
   Draai de sproeiplaat tegen de klok in totdat deze "klikt". Er stroomt water uit de middelste set gaten.

4. Force
   Draai de sproeiplaat tegen de klok in totdat deze "klikt". Er stroomt water uit de binnenste set gaten.

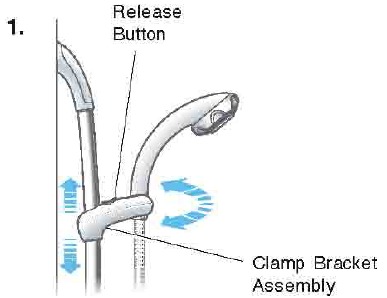

De klembeugel verstellen

1. Druk op de ontgrendelingsknop en schuif de klembeugel naar de gewenste positie.

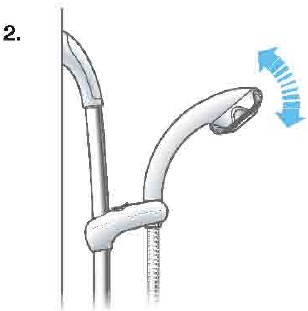

2. Verplaats de handdouche naar de gewenste hoek.


Foutdiagnose

De onderstaande tabel met informatie over het oplossen van problemen geeft details over waarschijnlijke oorzaken en oplossingen als er problemen optreden tijdens het gebruik van de douche.

Er bevinden zich geen door de gebruiker te onderhouden onderdelen onder de kap van het apparaat.

ALLEEN EEN VAKBEKWAAM PERSOON MAG DE VOORKAP VERWIJDEREN!

Symptoom	Oververhittingslampje	Lage doorstromingslampje	Verwarmingsinstelling Laag/Medium/Hoog	Waarschijnlijke oorzaak	Mogelijke oplossing
Apparaat werkt niet.	UIT	UIT	Elke	Elektrische voeding geïsoleerd bij dubbelpolige schakelaar	Schakel de elektrische voeding in via het trekkoord of de aan de muur gemonteerde schakelaar.
	UIT	UIT	Elke	Zekering doorgebrand of MCB/RCD geactiveerd, wat wijst op een mogelijke elektrische fout	Vervang de zekering of reset de MCB/RCD. Neem contact op met uw installateur als de fout aanhoudt.
	UIT	UIT	Elke	PCB-fout.	Vervang de PCB-module.
Shamer cycli van warm naar koud.	AAN		Medium / Hoog	Handdouche geblokkeerd.	Verwijder en reinig.
	AAN		Medium / Hoog	Waterdruk lager dan het minimum dat vereist is voor de werking van het apparaat	Zorg ervoor dat de inkomende hoofdkraan en/of de afsluitklep van het apparaat volledig open staat.
		UIT	Medium / Hoog	Temperatuurknop of verwarmingsinstelling te hoog.	Druk op de Medium button (mediumknop) of draai de temperatuurregelaar totdat een koelere temperatuur is bereikt.
Kan geen koele douche selecteren.	AAN	UIT	Hoog	Door de stijging van de toevoertemperatuur van het leidingwater kan de verwarmingsinstelling te hoog zijn.	Selecteer de Medium Heater (medium verwarming) instelling en pas de temperatuurregeling aan totdat een geschikte temperatuur is bereikt.
Handdouche druppelt	UIT	UIT	Elke	Onvoldoende watertoevoerdruk voor uitschakeling.	De minimale statische druk om uitschakeling te garanderen en druppelen te voorkomen is 20 kPa (0,2 bar). Opmerking: Als andere apparaten in bedrijf zijn, kan de statische druk dalen tot onder 20 kPa (0,2 bar). Neem contact op met het plaatselijke waterbedrijf. Vernieuw de doorstroomklep.
	UIT	UIT	Elke	Doorstroomklep defect.	Vervangen.
Lage of geen doorstroming.	AAN	AAN	Elke	Watertoevoerleidingen of inlaatfilter geblokkeerd of gedeeltelijk geblokkeerd.	Spoel de toevoerleiding door. Reinig het inlaatfilter.
	AAN	AAN	Elke	Onvoldoende watertoevoerdruk/doorstroming voor de werking	Neem contact op met het plaatselijke waterbedrijf. De toevoerdruk moet minimaal 100 kPa (1,0 bar) zijn. Opmerking: Als andere apparaten in bedrijf zijn, kan de druk dalen tot onder 100 kPa (1,0 bar).
	AAN	AAN	Elke	Andere aftappunten (bijv. toilet, tuinslang, wasmachine, enz.) nemen water af terwijl de douche wordt gebruikt.	Schakel andere apparaten uit terwijl de douche in gebruik is.
Lage of geen doorstroming (vervolg).	AAN	UIT		Handdouche geblokkeerd.	Verwijder en reinig.
	AAN	UIT	Elke	Servicetunnel of -deksel niet correct gemonteerd, waardoor de Stop button (stopknop) niet werkt.	Controleer of de behuizingsinzetstukken correct zijn gesneden en gemonteerd. Controleer of de services (elektriciteit of sanitair) de plaatsing van de servicetunnel of -deksel niet belemmeren.
	AAN	UIT	Elke	Doorstroomklep defect.	Vervangen
	AAN	UIT	Elke	Verwarmingsvat overmatig verkalkt	Vervangen. Overweeg het gebruik van een waterontharder in gebieden met hard water.
De werking van de temperatuurregeling heeft weinig of geen effect op de watertemperatuur.	AAN		Medium	Handdouche of inlaat	Verwijder en reinig.
	AAN	UIT	Hoog Medium Hoog	Filter geblokkeerd. Doorstroomklep defect	Vervangen
	AAN	UIT	Medium Hoog	Storing verwarmingsvat.	Vervangen
	UIT	UIT	Medium Hoog	PCB-fout.	Vervang de PCB-module.
Geen verandering tussen de lage, medium/hoge instelling,	AAN		Elke	Onvoldoende leidingwaterdruk.	Neem contact op met het plaatselijke waterbedrijf.
	AAN	UIT	Elke	Mogelijke storing van de doorstroomklep of het verwarmingsvat	Gebruik een geschikt apparaat om de continuïteit van het verwarmingsvat te controleren en vervang onderdelen indien nodig
	UIT	UIT	Elke	PCB-fout	Vervang de POB-module.
Water gaat niet uit	AAN	UIT	Elke	Doorstroomklep, solenoïde of stopschakelaar defect.	Vervang indien nodig.
	AAN	AAN	Elke	Toevoerdruk lager dan 20 kPa (0,2 bar).	Neem contact op met het plaatselijke waterbedrijf. Controleer de statische druk van het leidingwater
Apparaat produceert geen warm water bij de middelste/hoge verwarmingsinstelling	AAN	AAN	Medium/ Hoog	Onvoldoende watertoevoer.	Neem contact op met het plaatselijke waterbedrijf
	AAN	UIT	Medium/ Hoog	Mogelijke storing van de thermische schakelaar.	Gebruik een geschikt apparaat om de continuïteit van het verwarmingsvat te controleren en vervang onderdelen indien nodig.
	AAN	UIT	Medium/ Hoog	Storing verwarmingsvat.	Vervangen

Onderhoud

• Handdouche reinigen
  Reinig met een mild afwasmiddel of een zeepoplossing. Veeg droog met een zachte doek.

  Slechte doucheprestaties kunnen worden voorkomen door de sproeiplaat te reinigen. Gebruik uw duim of een zachte doek om de rubberen spuitmonden af te vegen. De handdouche moet ook regelmatig worden ontkalkt


Inlaatfilter - Reinigen/vervangen
Lees eerst het gedeelte "Belangrijke veiligheidsinformatie".

1. De elektrische voeding is uitgeschakeld bij het elektriciteitsnet.

2. Draai de watertoevoer volledig dicht.

3. Verwijder de drie schroeven, het deksel en de servicetunnel.

4. Houd een sleutel over de vlakke kanten van de metalen connector. Schroef het filter los met een andere sleutel zoals afgebeeld. Reinig of vervang het filter indien nodig. Plaats het in omgekeerde volgorde terug en zorg ervoor dat het filter volledig is vastgeschroefd. Draai niet te vast. Zorg ervoor dat de sanitaire aansluitingen zijn afgedicht voordat u de elektriciteitstoevoer herstelt

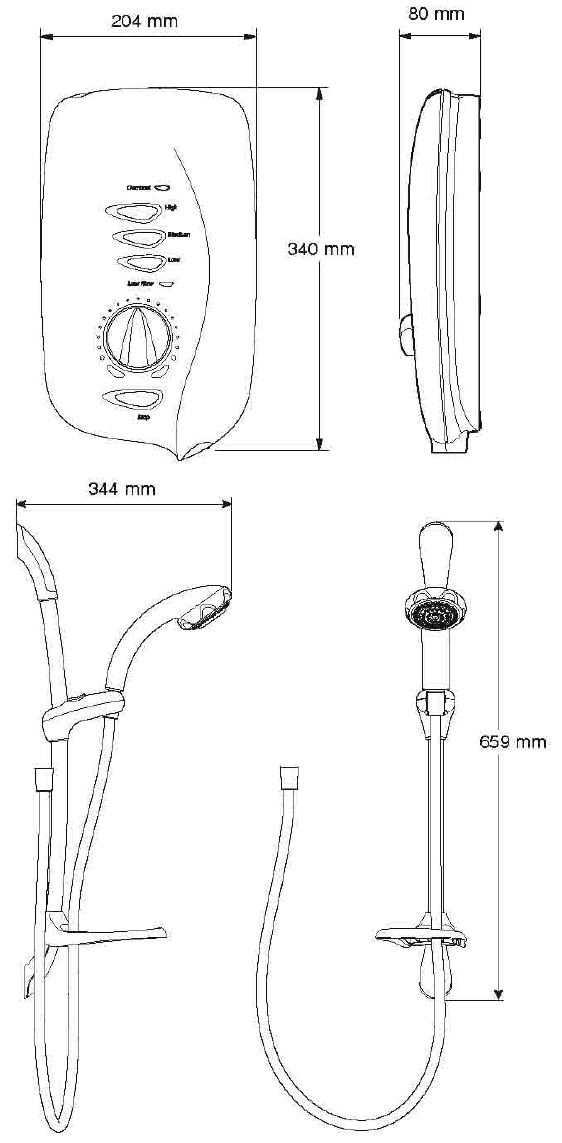

Afmetingen

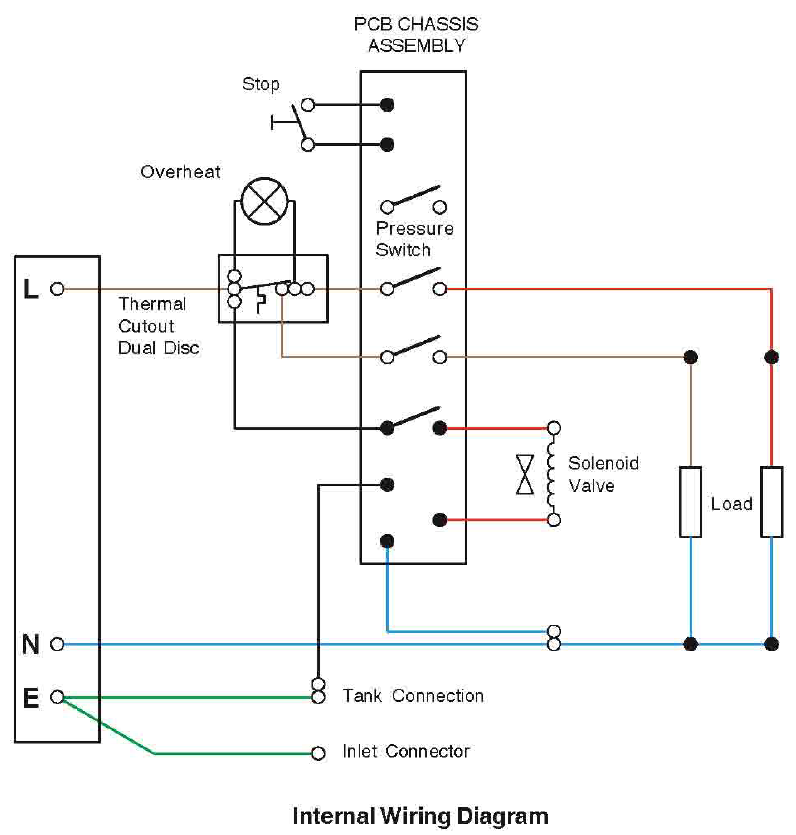

Bedradingsschema

Accessoires

DCV-H: Een dubbele terugslagklep voor de uitlaat, ontworpen om terugstroming of hevelwerking van mogelijk verontreinigd water te voorkomen, via douchebedieningen die zijn uitgerust met een flexibele slang als onderdeel van de uitlaatdouchefitting. Verkrijgbaar als optioneel accessoire bij alle Mira Showers-dealers.

Reserveonderdelen

Onderdelenlijst Mira Sport Max
405.58 Inlaatconnectorassemblage
406 27 Inlaatfilter (met gemonteerde 'O'-afdichting)
416.38 Klembeugel (inlaat)
416 41 Thermische schakelaar
416.48 Vergrendelingsschakelaar
416.51 Solenoïde spoel
1563.505 Verwarmingstank 10,8 kW 240 V AC (9,9 kW 230 V AO)
1563.508 How Valve Assembly 10,8 kW
1563.510 PCB-assemblage
1563 512 Afdekkingassemblage Max
1563.513 Schroevenpakket - onderdelen aangeduid met 'A'
1563.515 Neonassemblage oververhitting
1563.516 Uitlaatconnector
1563.517 Servicetunnel en insert
1563.518 Onderdelenpakket - onderdelen aangeduid met 'B'
1563 519 Terminal Block Assembly
1563621 Draadpakket 10,8 kW
1563.522 Afdekkingafdichting (niet afgebeeld)

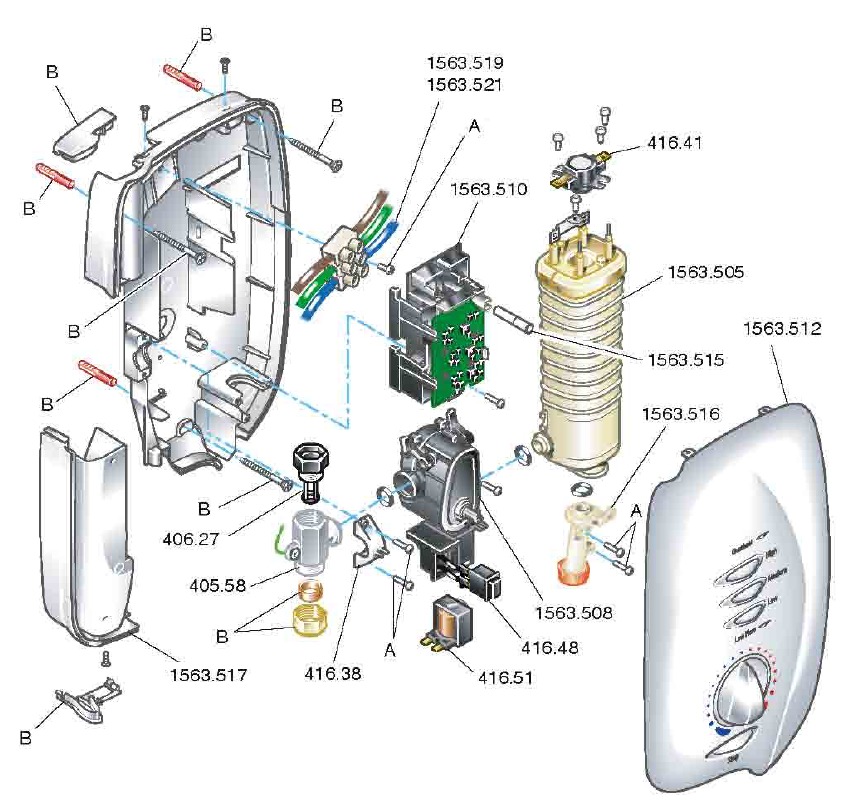

Onderdelendiagram Mira Sport Max

Onderdelenlijst Mira Logic elektrische douche
450.01 Slang 1,25 m —chroom
45003 Afstelring
450.06 Klembeugelassemblage —wit
450.08 Servicepakket 'O'-afdichtingen —onderdelen aangeduid met 'A'
450.17 Wandmontagepakket schuifstang —onderdelen aangeduid met 'B'
450.26 Steunassemblage schuifstang —wit —onderdelen aangeduid met 'D'
450.28 Schuifstang — chroom
450.36 LO-sproeikoppakket —wit
632.73 Slangring
1563.257 Verstelbare handsproeierassemblage
1563.552 Zeepbakje/slangborgring

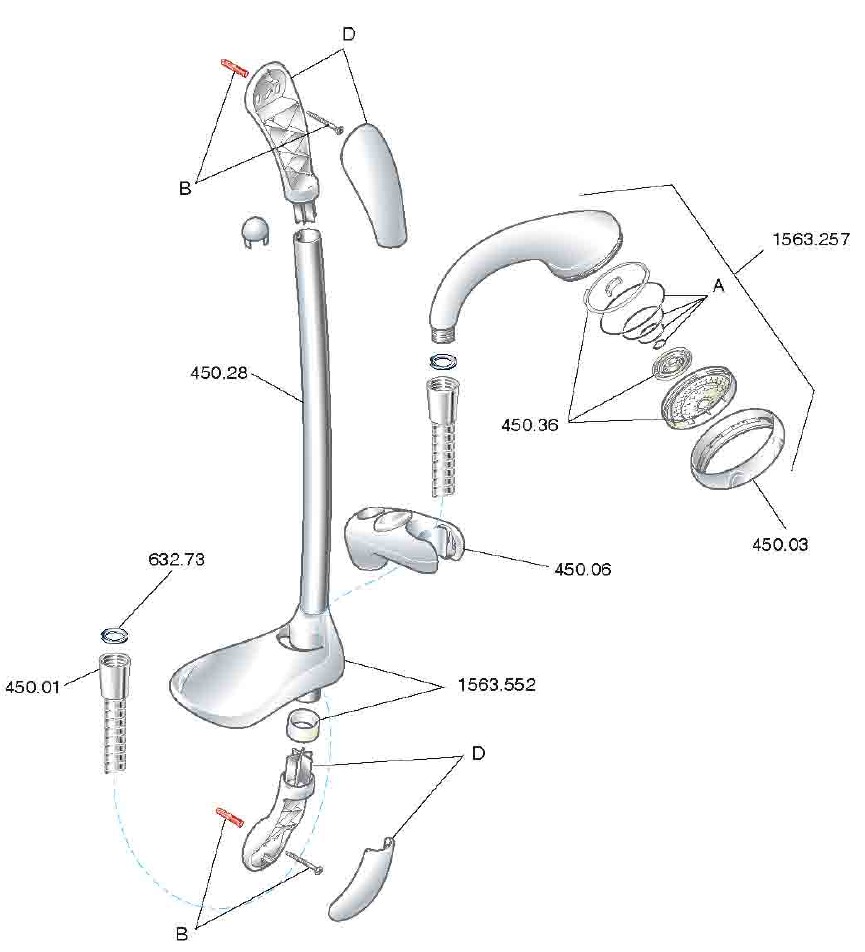

Onderdelendiagram aansluitingen Mira Logic elektrische douche

Belangrijke veiligheidsinformatie

1. Waarschuwing!
   1. Producten die door ons zijn vervaardigd, zijn veilig en zonder risico, mits ze worden geïnstalleerd, gebruikt en onderhouden in goede staat in overeenstemming met onze instructies en aanbevelingen.
   2. DIT APPARAAT MOET GEAARD ZIJN. ZORG ERVOOR DAT AANVULLENDE AARDING VOLDOET AAN DE "VEREISTEN VOOR ELEKTRISCHE INSTALLATIES".
      De installatie moet in overeenstemming zijn met de huidige editie van BS 7671 'The IEE Wiring Regulations' die van kracht is ten tijde van de installatie. Dit apparaat is bedoeld om permanent te worden aangesloten op de vaste elektrische bedrading van het elektriciteitsnet met een eigen speciale voeding.
   3. Draai de afzonderlijke kabeladers van de stroom- en nulleiders NIET, omdat dit voorkomt dat ze de klemmenstrook binnengaan.
   4. De douche-unit mag NIET worden geplaatst waar deze kan worden blootgesteld aan vorst. Zorg ervoor dat leidingen die kunnen bevriezen goed geïsoleerd zijn.
   5. Plaats GEEN enkele vorm van uitlaatstroomregeling, aangezien de uitlaat fungeert als een ontluchter voor de tankbehuizing. Er mogen alleen door Mira aanbevolen uitlaataansluitingen worden gebruikt.
   6. Als de afdekking wordt verwijderd, moeten de volgende waarschuwingen in acht worden genomen.
      1. Schakel de elektriciteits- en watertoevoer uit voordat u de afdekking verwijdert.
      2. Netaansluitingen zijn blootgesteld wanneer de afdekking wordt verwijderd.
      3. Raadpleeg het bedradingsschema voordat u elektrische aansluitingen maakt (zie het gedeelte "Bedradingsschema").
      4. Zorg ervoor dat alle elektrische aansluitingen goed vastzitten om oververhitting te voorkomen.

2. Voorzichtig!
   1. Volg alle waarschuwingen, voorzorgsmaatregelen en instructies in deze handleiding en op of in het apparaat.
   2. De elektrische installatie moet voldoen aan de "Requirements for Electrical Installations", gewoonlijk BS 7671 de "IEE Wiring Regulations" genoemd, of aan specifieke voorschriften en praktijken die zijn gespecificeerd door het plaatselijke elektriciteitsbedrijf dat van kracht is ten tijde van de installatie. De installatie moet worden uitgevoerd door een elektricien of aannemer die "Part P" (Building Regulations) geregistreerd is, of lid is van een vereniging zoals:
      1. National Inspection Council for Electrical Installation and Contracting (NICEIC), in het Verenigd Koninkrijk.
      2. The Electrical Contractors Association (ECA), Engeland en Wales.
      3. The Electrical Contractors Association of Scotland (ECAS).
   3. De sanitaire installatie moet voldoen aan de eisen van de Britse waterregelgeving, Byelaws (Schotland), bouwvoorschriften of specifieke voorschriften en praktijken die zijn gespecificeerd door het plaatselijke waterbedrijf. De installatie moet worden uitgevoerd door een loodgieter of aannemer die geregistreerd is, of lid is van een vereniging zoals:
      1. Institute of Plumbing (IOP), in het Verenigd Koninkrijk.
      2. National Association of Plumbing, Heating and Mechanical Services Contractors (NAPH & MSC), Engeland en Wales.
      3. Scottish and Northern Ireland Plumbing Employers' Federation (SNIPEF), Schotland en Noord-Ierland.

Klantenservice

Kwaliteitsgarantie
Mira Showers garandeert u tegen defecten in materialen of vakmanschap gedurende de periode die wordt weergegeven in het garantiebewijs dat bij uw douche is inbegrepen.

Als alternatief kunt u contact opnemen met de klantenservice om de toepasselijke garantieperiode te bevestigen.

Om de garantie te valideren, dient u uw ingevulde registratiekaart terug te sturen.

Binnen de garantieperiode zullen we defecten kosteloos oplossen door de modules naar onze keuze te repareren of te vervangen.

Om kosteloos te zijn, mag service alleen worden uitgevoerd door Mira Showers of onze erkende vertegenwoordigers in Noord-Ierland en de Republiek Ierland.

Service onder deze garantie heeft geen invloed op de vervaldatum.

De garantie op alle geruilde onderdelen of producten eindigt wanneer de normale garantieperiode van het product afloopt.

Niet gedekt door deze garantie:

• Schade of defecten die voortvloeien uit onjuiste installatie, oneigenlijk gebruik of gebrek aan onderhoud, inclusief ophoping van kalkaanslag.

• Schade of defecten als het product uit elkaar wordt gehaald, gerepareerd of gewijzigd door een persoon die niet is geautoriseerd door Mira Showers of onze erkende vertegenwoordigers.

Deze garantie is een aanvulling op uw wettelijke en andere wettelijke rechten.

Voordat u uw douche gebruikt
Neem de tijd om de bedienings- en veiligheidsinstructies in deze handleiding te lezen en te begrijpen.

Wat te doen als er iets misgaat
Als uw douche niet correct functioneert wanneer u deze voor het eerst gebruikt, neem dan eerst contact op met uw installateur om te controleren of de installatie en inbedrijfstelling naar tevredenheid en in overeenstemming met de instructies in deze handleiding zijn uitgevoerd. We staan klaar om u of uw installateur te voorzien van advies dat u mogelijk nodig heeft.

Mocht dit de moeilijkheid niet oplossen, neem dan gewoon contact op met onze klantenservice die u alle hulp zal bieden en indien nodig een bezoek van onze servicemonteur zal regelen.

Als de prestaties van uw douche later afnemen, raadpleeg dan de handleiding om te zien of er eenvoudig thuis onderhoud nodig is. Bel onze klantenservice om de moeilijkheid door te spreken, een service aan te vragen onder garantie indien van toepassing, of profiteer van onze uitgebreide after-sales service.

Als onderdeel van ons kwaliteits- en trainingsprogramma kunnen telefoongesprekken worden opgenomen of gecontroleerd.

Ons klantenserviceteam is uitgebreid opgeleid om alle hulp te bieden die u mogelijk nodig heeft: hulp en advies, reserveonderdelen of een servicebezoek.

Reserveonderdelen
We hebben een uitgebreide voorraad reserveonderdelen en streven ernaar om functionele onderdelen gedurende tien jaar na de laatste fabricage van het product beschikbaar te hebben.

Reserveonderdelen kunnen worden gekocht bij erkende dealers of handelaren (locaties op aanvraag) of rechtstreeks bij de klantenservice.

Reserveonderdelen kunnen normaal gesproken binnen twee dagen worden verzonden. Betaling kan worden gedaan met Visa of MasterCard op het moment van bestellen. Indien betaling per cheque de voorkeur heeft, wordt een pro-formafactuur verzonden.

Opmerking: In het belang van de veiligheid kunnen reserveonderdelen die blootstelling aan netspanning vereisen alleen naar bevoegde personen worden verzonden.

Service
Onze servicedienst is beschikbaar om een hoogwaardige service te bieden tegen een redelijke prijs. U heeft de zekerheid van een door Mira opgeleide monteur/agent, originele Mira-reserveonderdelen en 12 maanden garantie op de reparatie.

Betaling dient rechtstreeks te geschieden aan de servicemonteur/agent, met Visa, MasterCard of een cheque ondersteund door een bankpas.

Om contact met ons op te nemen
Engeland, Schotland en Wales
Klantenservice Mira Showers
Telefoon: 0870 241 0888
8:30 uur tot 17:00 uur Werkdagen (16:30 uur vrijdag)
8:30 uur tot 12:30 uur zaterdag
E-mail: technical@mirashowers.com
Fax: 01242 282595
Per post: Cromwell Road
Cheltenham
Gloucestershire
GL52 5EP

Noord-Ierland
Wm H Leech & Son Ltd
Telefoon: 028 9044 9257 – ma t/m vr 9.00 uur tot 17.00 uur
Fax: 028 9044 9234
Post: Maryland Industrial Estate
Ballygowan Road
Moneyreagh, Co Down
BT23 6BL

Republiek Ierland
Modern Plant Ltd
Telefoon: 01 459 1344 – ma t/m vr 9.00 uur tot 17.00 uur
Fax: Dublin 01 459 2329
Post: Otter House

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Mira Sport Max Handleiding

Beschikbare talen
