NovaStar VX400 Pro Handleiding

Introductie

De VX400 Pro is een alles-in-één controller die videoverwerking en videobesturingsfunctionaliteiten combineert in één apparaat. Uitgerust met 4 Ethernet-poorten, ondersteunt hij drie werkingsmodi: videocontroller, vezelconverter en ByPass. De VX400 Pro kan tot 2,66 miljoen pixels aansturen, met een maximale uitvoerbreedte van 10.240 pixels en een hoogte van 8.192 pixels, waardoor hij perfect geschikt is voor het aansturen van ultrabrede en ultrahoogwaardige LED-schermen op locatie.

De VX400 Pro beschikt over krachtige videobesturing en verwerkingsmogelijkheden, met ondersteuning voor een maximale resolutie van 4K×2K@60Hz voor video-invoer. Hij kan meerdere video-invoersignalen verwerken en bevat functies zoals 6 lagen, uitvoerschaalbaarheid, lage latentie en helderheids- en kleurkalibratie op pixelniveau. Deze functies zorgen samen voor een uitstekende beeldweergavekwaliteit.

Met diverse beschikbare besturingsopties kan de VX400 Pro worden bediend via de knop op het voorpaneel, NovaLCT, Unico en de VICP-app, waardoor u een gemakkelijke en moeiteloze besturingservaring krijgt.

De VX400 Pro is gehuisvest in een behuizing van industriële kwaliteit, die in combinatie met zijn krachtige videoverwerkings- en transmissiemogelijkheden, hem robuust maakt en zeer geschikt voor complexe operationele omgevingen. De VX400 Pro is perfect geschikt voor middelgrote en hoogwaardige verhuur, podiumbesturingssystemen en LED-schermen met fijne pitch.

Functies

Meerdere aansluitingen, vrije in- en uitvoer

• Een uitgebreid assortiment ingangsaansluitingen
  • 1x HDMI 2.0 (IN & LOOP)
  • 2x HDMI 1.3
  • 1x 10G optische vezelpoort (OPT1)
  • 1x 3G-SDI (IN & LOOP)
  • 1x USB 3.0 (Afspelen van afbeeldingen of video's die zijn opgeslagen op een USB-station.)
• Uitgangsaansluitingen
  • 4x Gigabit Ethernet-poorten
    Een enkel apparaat ondersteunt tot 2,6 miljoen pixels, met een maximale breedte van 10.240 pixels en een maximale hoogte van 8192 pixels.
  • 2x vezeluitgangen
    OPT1 verzendt de uitvoer op Ethernet-poorten 1~4.
    OPT2 kopieert of maakt een back-up van de uitvoer op Ethernet-poorten 1~4.
  • 1x HDMI 1.3
    Voor bewakingsweergave.
  • 1x 3D-aansluiting
    Sluit rechtstreeks een 3D-emitter van derden aan.

• Zelfaanpassende OPT1 voor video-invoer of het verzenden van kaartuitvoer
  Dankzij het zelfaanpassende ontwerp kan OPT1 worden gebruikt als een invoer- of uitvoeraansluiting, afhankelijk van het aangesloten apparaat.
• Audio-ingang en -uitgang
  • Audio-ingang in combinatie met HDMI-bronnen
  • 3,5 mm onafhankelijke audio-ingang en -uitgang
  • Instelbaar uitgangsvolume
• Vrije topologie
  Flexibele schermconfiguratie zonder rechthoekige beperking op een enkele Ethernet-poort. De maximale omgeschreven rechthoek van het grote scherm dat door het apparaat wordt geladen, moet binnen de laadcapaciteit van het apparaat liggen.
  Specifieke ontvangstkaarten zijn vereist.
• Lage latentie
  Door de functie voor lage latentie en de ByPass-modus in te schakelen, kan de apparaatvertraging worden teruggebracht tot 0 frames.
• Uitvoersynchronisatie
  Een ingangsbron die is aangesloten op de video-aansluiting van het apparaat, kan worden gebruikt als de synchronisatiebron om ervoor te zorgen dat de uitvoerbeelden van alle gecascadeerde eenheden synchroon lopen.
• EDID-beheer
  Importeer en exporteer EDID-bestanden.

Diverse weergavemogelijkheden voor flexibele configuratie

• Eenvoudig vooraf ingestelde instellingen opslaan en laden
  • Ondersteuning voor maximaal 256 door de gebruiker gedefinieerde presets
  • Laad een preset door simpelweg op één knop te drukken.
  • Sla een preset op, overschrijf deze en verwijder deze.
  • Bekijk een voorbeeld van de lay-out van de laag die is opgeslagen in de preset.
• Weergave van meerdere lagen
• Ondersteuning voor 62K×1K laagbronnen.
  Gebruikers kunnen lagen maken in drie verschillende specificaties — 4K×2K, 4K×1K en 2K×1K. Deze lagen gebruiken respectievelijk 4x, 2x en 1x 2K laagbronnen, afhankelijk van de capaciteit van de ingangsbronconnector die wordt gebruikt om de lagen te openen.
  • Instelbare laaggrootte en -positie
  • Instelbare laagprioriteit
  • Instelbare beeldverhouding
• OSD-functie
  • Ondersteuning voor tekst-OSD en beeld-OSD. Voor de tekst-OSD zijn vier componenten beschikbaar, waaronder statische tekst-OSD, dynamische tekst-OSD, weer-OSD en tijd-OSD.
  • Ondersteuning voor aanpassing van de tekstinhoud, lettertype, lettertypekleur, grootte, dekking en achtergrondkleur.
  • Ondersteuning voor configuratie van de scrollrichting, beginpositie en snelheid voor de dynamische tekst-OSD.

• 3D-functie

  • Traditionele oplossing: Sluit de EMT200 Pro 3D-emitter aan op de Ethernet-poort van het apparaat en gebruik de compatibele 3D-bril om te genieten van een 3D-visuele ervaring.

  • Nieuwe oplossing: Sluit de 3D-emitter van derden aan op de 3D-aansluiting van het apparaat en gebruik de compatibele 3D-bril om te genieten van een 3D-visuele ervaring.

Opmerking: Wanneer de 3D-functie is ingeschakeld en de videobronindeling Side-by-Side of Top-and-Bottom is, wordt de uitvoercapaciteit van het apparaat gehalveerd.

• Gepersonaliseerde beeldschaling

  • Ondersteuning voor drie soorten beeldschalingsmodi, waaronder volledig scherm, pixel voor pixel en aangepast.

• Krachtige videoverwerking

  • Gebaseerd op SuperView III beeldkwaliteitsverwerkingstechnologieën om traploze uitvoerschaalbaarheid te bieden.

  • Volledige schermweergave met één klik

  • Vrije invoeruitsnijding

• Kleuraanpassing

  • Ondersteuning voor uitvoerkleurbeheer, inclusief helderheid, verzadiging, contrast en tint.

• Helderheids- en kleurkalibratie op pixelniveau

Werk samen met NovaLCT en NovaStar-kalibratiesoftware om helderheids- en kleurkalibratie op elke LED te ondersteunen, wat kleurverschillen effectief kan verwijderen en de helderheid en kleurconsistentie van het LED-scherm aanzienlijk kan verbeteren, wat zorgt voor een betere beeldkwaliteit. De functie om afbeeldingen op het scherm weer te geven om te testen wordt ook ondersteund.

USB-weergave, tijdbesparend en moeiteloos

• Ondersteuning voor USB-weergave voor direct plug-and-play-gemak.

Meerdere apparaatmodi en bedieningsmodi, gemakkelijk en efficiënt

• Diverse werkingsmodi

  • Videocontroller

  • Vezelconverter

  • ByPass

• Meerdere besturingsopties

  • Draaiknop op het voorpaneel van het apparaat

  • Unico

    • Zowel clientsoftware als webpaginabesturing worden ondersteund.

  • NovaLCT

  • VICP-app

  • Afstandsbediening (optioneel)
    Schakel de stand-by modus van het apparaat in of uit, schakel het scherm in of uit, pas de schermhelderheid en het uitgangsvolume aan, schakel presets in, stel de USB-weergaveparameters in, pas de uitvoerbeeldkwaliteit aan, schakel laag-invoerbronnen in en stel de 3D-functie in via een afstandsbediening.
    Raadpleeg de gebruikershandleiding voor de beschrijvingen van de knoppen en functies van de afstandsbediening.

Gegevens opslaan na stroomuitval en back-upontwerp, stabiel en betrouwbaar

• End-to-end back-up

  • Back-up tussen apparaten

  • Back-up tussen invoerbronnen

  • Back-up tussen Ethernet-poorten

  • Back-up tussen OPT- en Ethernet-poorten

  • Dubbele back-up van de ontvangstkaart

• Ethernet-poort back-uptest
  Test of de vooraf opgeslagen afbeeldingen, back-up Ethernet-poorten en apparaten van kracht worden zonder de Ethernet-kabels aan en uit te sluiten.

• Gegevens opslaan na stroomuitval
  Na een normale afsluiting of een onverwachte stroomuitval, zal het opnieuw aansluiten van de stroom automatisch de eerder opgeslagen instellingen op het apparaat herstellen.

• 24/7 strenge stabiliteitstest onder extreme hoge en lage temperaturen bewees robuuste stabiliteit en betrouwbaarheid.

Tabel 4-1 Functiebeperkingen

Tabel 4-2 Latentie bij de VX400 Pro

Uiterlijk

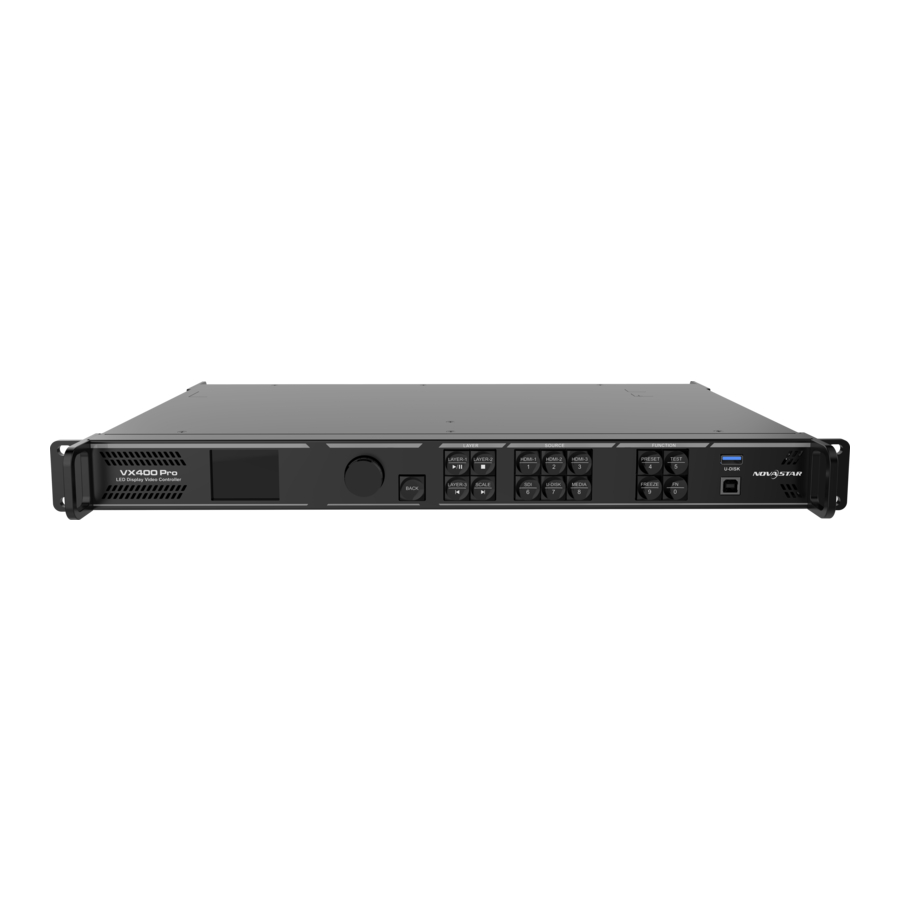

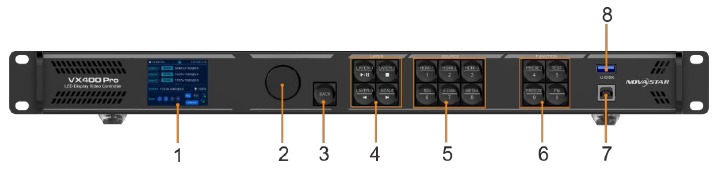

Voorpaneel

De getoonde afbeelding is alleen ter illustratie. Het werkelijke product kan afwijken als gevolg van productverbeteringen.

Opmerking
Houd de knop en de BACK (TERUG)-knop tegelijkertijd 3 seconden of langer ingedrukt om de knoppen op het voorpaneel te vergrendelen of te ontgrendelen.

Achterpaneel

De getoonde afbeelding is alleen ter illustratie. Het werkelijke product kan afwijken als gevolg van productverbeteringen.

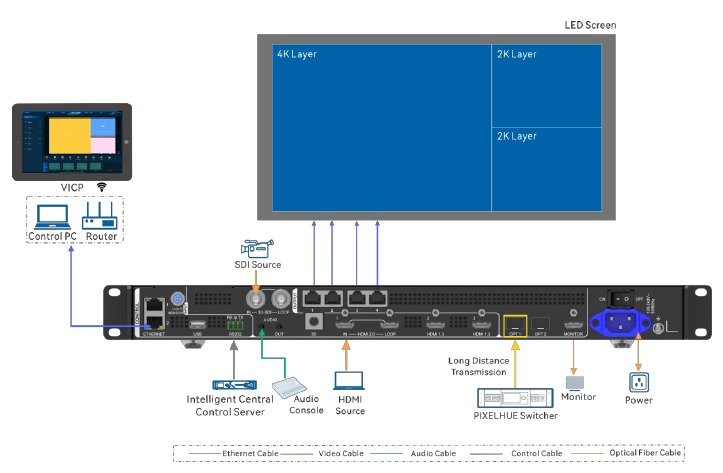

Toepassingen

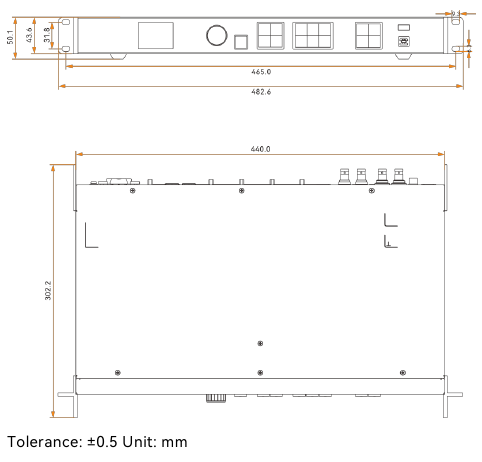

Afmetingen

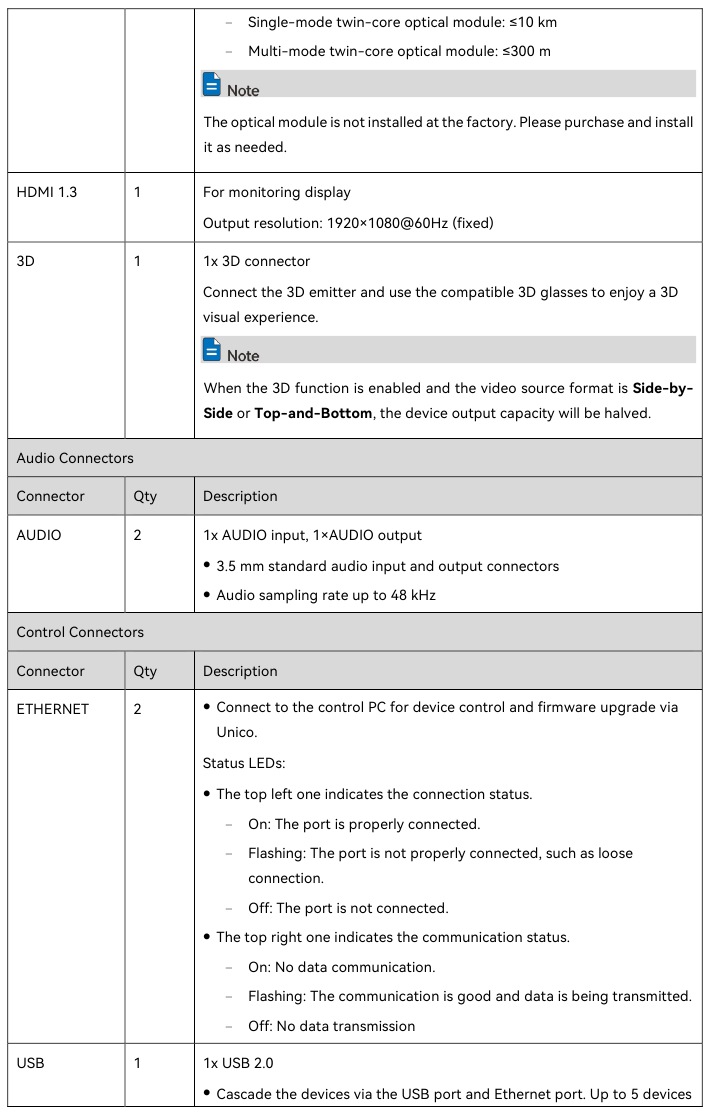

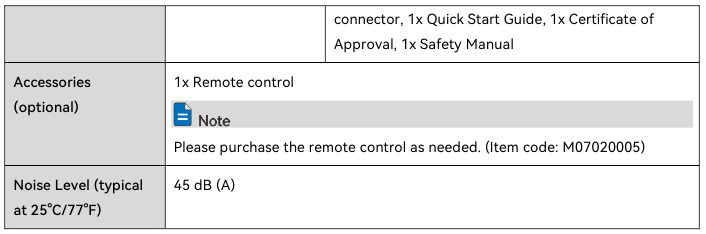

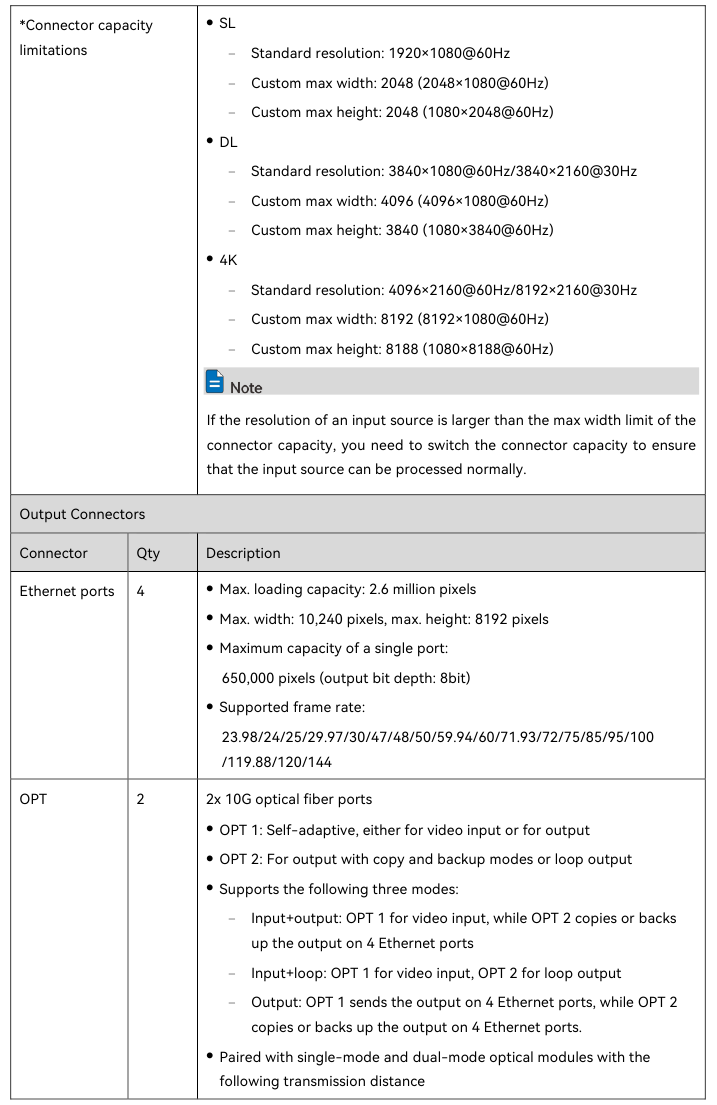

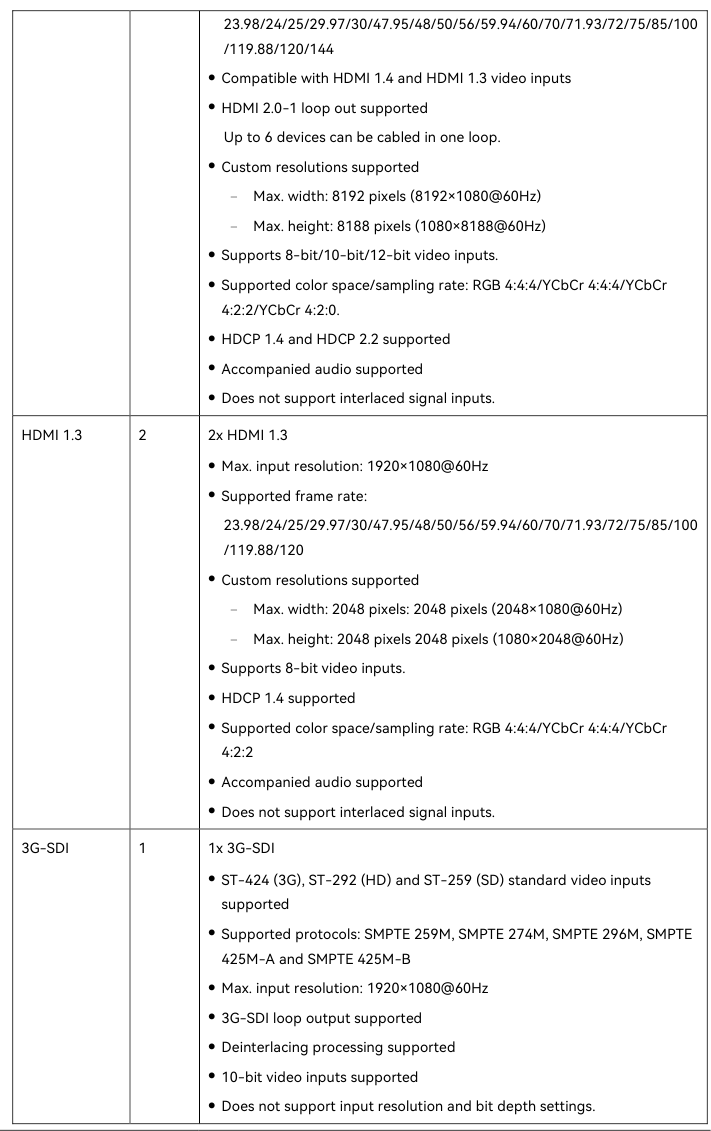

Specificaties

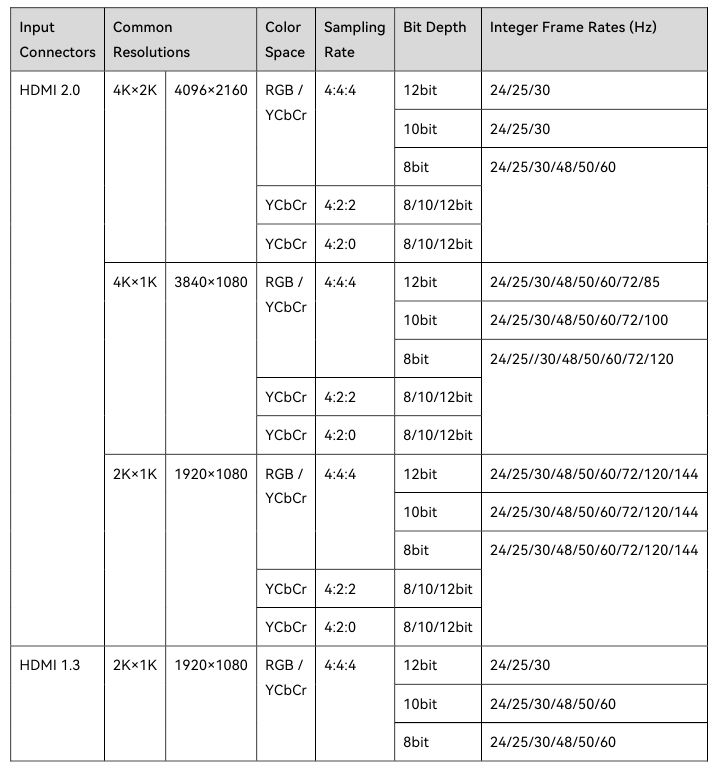

Functies video bron

Opmerking
De bovenstaande tabel toont slechts enkele veelvoorkomende resoluties en gehele framesnelheden. De aanpassing aan decimale framesnelheden wordt ook ondersteund, inclusief 23,98/29,97/59,94/71,93/119,88 Hz

Opmerkingen en waarschuwingen

Opmerkingen over de batterij

• De batterij is niet bedoeld om te worden vervangen.
• Het weggooien van een batterij in vuur of een hete oven, of het mechanisch pletten of snijden van een batterij kan leiden tot een explosie.
• Het achterlaten van een batterij in een omgeving met een extreem hoge temperatuur kan leiden tot een explosie of het lekken van ontvlambare vloeistof of gas.
• Een batterij die wordt blootgesteld aan een extreem lage luchtdruk kan leiden tot een explosie of het lekken van ontvlambare vloeistof of gas.

Opmerkingen voor installatie

Wanneer het product op het rack moet worden geïnstalleerd, moeten er minimaal 8 schroeven van minimaal M5 worden gebruikt om het te bevestigen. Het rack voor installatie moet minimaal 15 kg gewicht kunnen dragen.

• Verhoogde omgevingstemperatuur — Indien geïnstalleerd in een gesloten of meerdelige rackconstructie, kan de omgevingstemperatuur van de rackomgeving hoger zijn dan de kamertemperatuur. Daarom moet worden overwogen de apparatuur te installeren in een omgeving die compatibel is met de maximale omgevingstemperatuur (Tma) die door de fabrikant is gespecificeerd.
• Verminderde luchtstroom — De installatie van de apparatuur in een rack moet zodanig zijn dat de hoeveelheid luchtstroom die nodig is voor een veilige werking van de apparatuur niet in gevaar komt.
• Mechanische belasting — De montage van de apparatuur in het rack moet zodanig zijn dat er geen gevaarlijke situatie ontstaat als gevolg van een ongelijkmatige mechanische belasting.
• Overbelasting van het circuit — Er moet rekening worden gehouden met de aansluiting van de apparatuur op het voedingscircuit en het effect dat overbelasting van de circuits kan hebben op de beveiliging tegen overstroom en de voedingsbedrading. Er moet rekening worden gehouden met de nominale waarden op het typeplaatje van de apparatuur bij het aanpakken van dit probleem.
• Betrouwbare aarding — Er moet een betrouwbare aarding van de in een rack gemonteerde apparatuur worden gehandhaafd. Er moet bijzondere aandacht worden besteed aan andere voedingsaansluitingen dan directe aansluitingen op het aftakkingscircuit (bijv. het gebruik van stekkerdozen).

Overige

• Let op: dit product kan alleen horizontaal worden geplaatst. Niet verticaal of ondersteboven monteren.

• Dit is een klasse A-product. In een huiselijke omgeving kan dit product radiostoring veroorzaken, in welk geval de gebruiker mogelijk adequate maatregelen moet nemen.

• Lees de specificaties aandachtig door en gebruik het product in overeenstemming met de vereisten. Als u vragen heeft over de specificaties, neem dan onmiddellijk contact met ons op. Als u het product onjuist gebruikt, de vereisten niet volgt of voor illegale doeleinden, bent u zelf verantwoordelijk voor alle daaruit voortvloeiende gevolgen.
