Einhell TE-CL 18/2000 LiAC (45.141.14) - Handleiding Acculamp

Indeling en meegeleverde artikelen

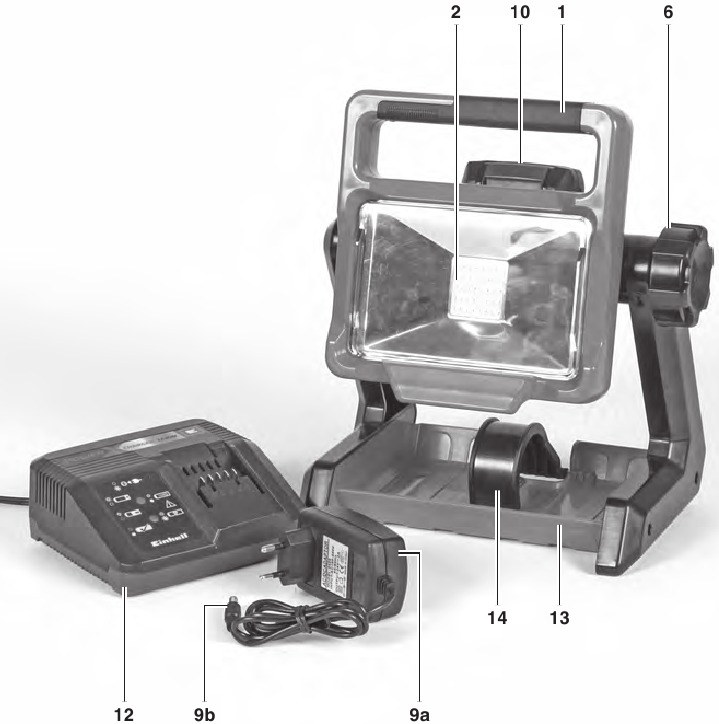

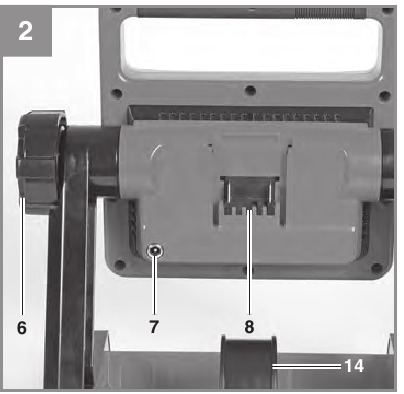

Indeling

Fig.1

1. Draagbeugel
2. Lampkop

3. AAN/UIT-schakelaar
4. Helderheidsregeling
5. Helderheidsindicator

6. Bevestigingsschroef
7. Netaansluiting:
8. Accuhouder
9. Voedingseenheid
10. Accupack
11. Duw-/vergrendelknop
12. Oplader
13. Basis
14. Haak
15. Zaagtanduitsparing
16. Bevestigingsoog
17. Draadbussen, ¼" en ⅝"

Meegeleverde artikelen

Controleer of het artikel compleet is zoals gespecificeerd in de leveringsomvang. Als er onderdelen ontbreken, neem dan uiterlijk 5 werkdagen na aankoop van het product contact op met ons servicecentrum of het verkooppunt waar u de aankoop hebt gedaan en toon een geldige aankoopbon. Raadpleeg ook de garantietabel in de service-informatie aan het einde van de bedieningsinstructies.

• Open de verpakking en haal de apparatuur er voorzichtig uit.
• Verwijder het verpakkingsmateriaal en eventuele verpakkings- en/of transportbeugels (indien aanwezig).
• Controleer of alle artikelen zijn meegeleverd.
• Inspecteer de apparatuur en accessoires op transportschade.
• Bewaar indien mogelijk de verpakking tot het einde van de garantieperiode.

De apparatuur en het verpakkingsmateriaal zijn geen speelgoed. Laat kinderen niet spelen met plastic zakken, folies of kleine onderdelen. Er bestaat gevaar voor inslikken of verstikking!

• Draadloze lamp
• Originele bedieningsinstructies

Technische gegevens

Ingang voedingseenheid: 100-240 V~ 50-60 Hz

Uitgang voedingseenheid: 18V ; 1500 mA

Afmetingen vatconnector voedingseenheid: 5,5 x 2,5 mm

Aansluitingen vatconnector voedingseenheid:

Stroomvoorziening voor lamp: 18 V

Aantal leds: 20

Lichtstroom: 2000 lm

Koud wit: 5300 K

Brede stralingshoek: 120°

Kleurweergave: 80 CRI

Levensduur: 20000 h

Vermogen: 20 W

Gewicht: 1,3 kg

De apparatuur wordt geleverd zonder batterijen en zonder oplader. Het mag alleen worden gebruikt met de lithium-ionbatterijen in de Power X-Change -serie.

De lithium-ionbatterijen van de Power X-Change -serie mogen alleen worden opgeladen met de Power X-charger.

Werking

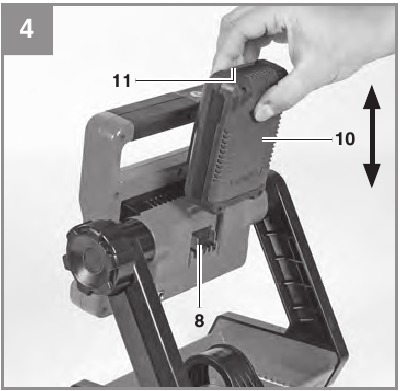

De batterij installeren

Afb. 4

Druk op de vergrendelknop van het accupack zoals weergegeven in Afb.4 en schuif het accupack in de daarvoor bestemde houder. Zorg ervoor dat de vergrendelknop goed vastklikt. Om het accupack te verwijderen, volgt u de stappen in omgekeerde volgorde.

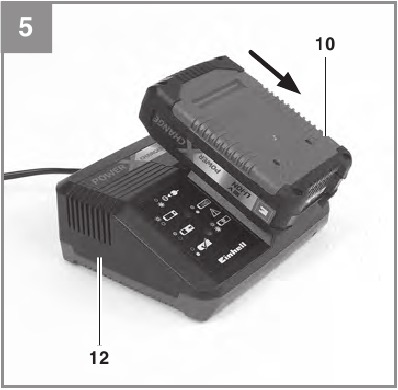

Het lithium-accupack opladen

(Afb. 4/5)

Afb. 5

1. Verwijder het accupack (10) uit de accuhouder (8) en druk hiervoor de vergrendelknop (11) omlaag.
2. Controleer of uw netspanning overeenkomt met de spanning die is aangegeven op het typeplaatje van de acculader. Steek de stekker van de lader in het stopcontact. De groene LED begint nu te knipperen.
3. Schuif het accupack op de acculader.

In het hoofdstuk "Indicator oplader" vindt u een tabel met een uitleg van de LED-indicator op de oplader.

Als het accupack niet kan worden opgeladen, controleer dan het volgende:

• of er spanning op het stopcontact staat;
• of er goed contact is met de oplaadcontacten van de oplaadeenheid

Als het accupack nog steeds niet kan worden opgeladen, stuur dan

• de oplaadeenheid
• en het accupack naar onze klantenservice.

Om ervoor te zorgen dat artikelen goed worden verpakt en afgeleverd wanneer u ze naar ons opstuurt, neemt u contact op met onze klantenservice of het verkooppunt waar u de apparatuur hebt gekocht.

Wanneer u batterijen en snoerloze gereedschappen verzendt of weggooit, zorg er dan altijd voor dat ze afzonderlijk in plastic zakken zijn verpakt om kortsluiting en brand te voorkomen.

Om ervoor te zorgen dat het accupack lang meegaat, moet u ervoor zorgen dat u het tijdig oplaadt. U moet het accupack opladen wanneer u merkt dat de prestaties van het apparaat afnemen. Laat het accupack nooit volledig ontladen raken. Dit zal een defect veroorzaken.

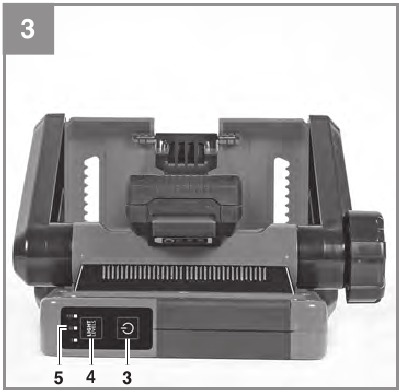

AAN/UIT-schakelaar

(Afb. 3 / onderdeel 3)

Niet in de lichtbundel kijken.

Inschakelen:

• Druk op de AAN/UIT-schakelaar (3).
• Om veiligheidsredenen gaat de lamp altijd aan in de laagste helderheidsinstelling.

Uitschakelen:

• Druk nogmaals op de AAN/UIT-schakelaar (3).

De helderheid aanpassen

(Afb. 3/ onderdeel 4)

Niet in de lichtbundel kijken.

• Er zijn drie verschillende helderheidsinstellingen beschikbaar, zodat de lamp kan worden aangepast aan de specifieke lichtomstandigheden.
• Om veiligheidsredenen gaat de lamp altijd aan in de laagste helderheidsinstelling.
• Om de helderheid te verhogen, drukt u op de helderheidsregelaar (4).
• De helderheid neemt elke keer dat u op de knop drukt toe naar het volgende niveau.
• De huidige helderheidsinstelling wordt weergegeven door de helderheidsindicator (5).

De lamppositie aanpassen

• U kunt de lamp in elke gewenste positie zetten door de lampkop te draaien.
• Om dit te doen, draait u de bevestigingsschroef (6) aan de rechterkant van de lamp los.
• Stel vervolgens de lamp in de gewenste positie en draai de bevestigingsschroef (6) weer vast.

Werking met een voedingseenheid (9)

• De lamp kan ook op de gebruikelijke manier worden gebruikt met de meegeleverde voedingseenheid (9).
• Controleer of uw netspanning overeenkomt met de spanning die is aangegeven op het typeplaatje.
• Steek de stekker (9a) van de voedingseenheid in het stopcontact.
• Sluit vervolgens de stekker (9b) aan op de stroomaansluiting (7) van de lamp.

Opmerking: U hoeft de batterij niet te verwijderen wanneer u de lamp met de voedingseenheid gebruikt.

Opmerking: De batterij wordt niet opgeladen wanneer u de lamp met de voedingseenheid gebruikt.

De lamp bevestigen

De lamp kan snel en eenvoudig op verschillende manieren worden bevestigd via de verschillende uitsparingen aan de onderkant van de voet.

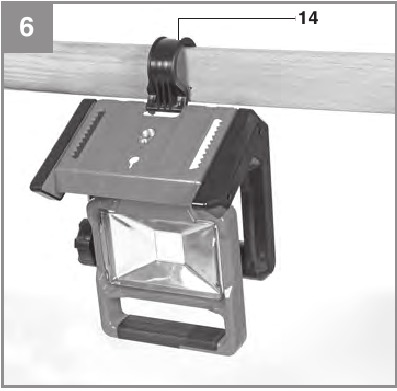

• Haak (Afb. 6 / onderdeel 14): De haak kan worden gebruikt voor een snelle en eenvoudige bevestiging van de lamp aan bijvoorbeeld een reling of steiger.

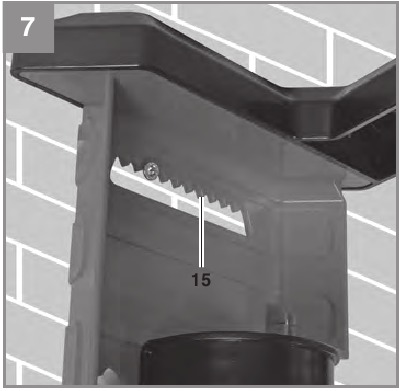

• Zaagtand (Afb. 7 / onderdeel 15): De zaagtanduitsparing kan worden gebruikt om de lamp aan een spijker of iets dergelijks te hangen. De fijne tandafstand zorgt ervoor dat de lamp perfect in evenwicht kan worden gebracht.

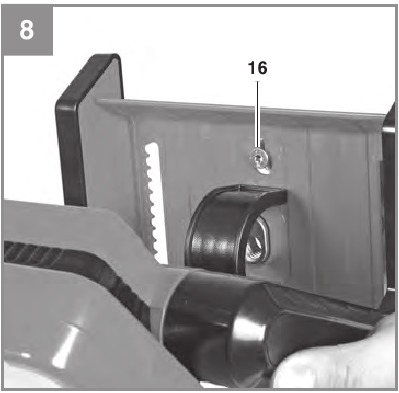

• Bevestigingsoog (Afb. 8 / onderdeel 16): Het bevestigingsoog kan worden gebruikt om de lamp met een geschikte pan-hoofdschroef aan de muur te bevestigen.

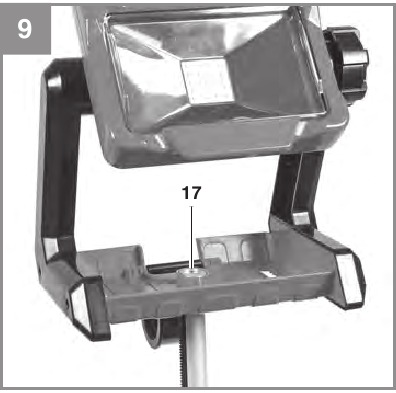

• Draadbussen, ¼" en ⅝" (Afb. 9 / onderdeel 17): De draadbussen kunnen worden gebruikt om de lamp op een statief te monteren.

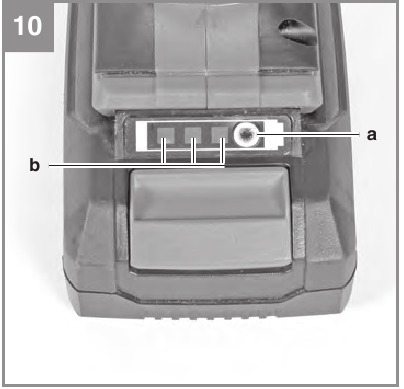

Indicator accucapaciteit

Afb. 10

Druk op de schakelaar van de indicator accucapaciteit (a)
De indicator accucapaciteit (b) geeft de laadstatus van de accu weer met behulp van 3 LED's.

Alle 3 LED's branden:
De accu is volledig opgeladen.

2 of 1 LED(s) branden:
De accu heeft nog voldoende resterende lading.

1 LED knippert:
De accu is leeg, laad de accu op.

Alle LED's knipperen:
De accutemperatuur is te hoog. Verwijder de accu uit het apparaat en bewaar hem een dag op kamertemperatuur. Als de storing opnieuw optreedt, is de accu diep ontladen en defect. Verwijder de accu uit het apparaat. Gebruik of laad nooit een defecte accu op.

Reiniging, onderhoud en bestellen van reserveonderdelen

Verwijder altijd de accu voordat u begint met reinigingswerkzaamheden.

Reiniging

• Houd alle veiligheidsvoorzieningen, ventilatieopeningen en de motorbehuizing zo veel mogelijk vrij van vuil en stof. Veeg de apparatuur schoon met een schone doek of blaas hem schoon met perslucht onder lage druk.
• Wij raden u aan het apparaat direct na elk gebruik schoon te maken.
• Reinig de apparatuur regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigingsmiddelen of oplosmiddelen; deze kunnen de plastic onderdelen van de apparatuur aantasten. Zorg ervoor dat er geen water in het apparaat kan sijpelen. Het binnendringen van water in een elektrisch gereedschap verhoogt het risico op een elektrische schok.

Onderhoud

Er bevinden zich geen onderdelen in de apparatuur die extra onderhoud vereisen.

Reserveonderdelen bestellen

Vermeld de volgende gegevens bij het bestellen van reserveonderdelen:

• Type machine
• Artikelnummer van de machine
• Identificatienummer van de machine
• Reserveonderdeelnummer van het benodigde onderdeel Ga voor onze meest recente prijzen en informatie naar www.Einhell-Service.com

Opslag

Bewaar de apparatuur en accessoires op een donkere en droge plaats boven het vriespunt. De ideale opslagtemperatuur ligt tussen 5 en 30 °C. Bewaar het elektrische gereedschap in de originele verpakking.

Indicator oplader

Indicatiestatus		Uitleg en acties
Rode led	Groene led
Uit	Knipperend	Klaar voor gebruik De oplader is aangesloten op het elektriciteitsnet en is klaar voor gebruik; er zit geen accupack in de oplader
Aan	Uit	Opladen De oplader laadt het accupack op in snellaadmodus. De oplaadtijden worden direct op de oplader weergegeven. De daadwerkelijke oplaadtijden kunnen enigszins afwijken van de vermelde oplaadtijden, afhankelijk van de bestaande acculading.
Uit	Aan	De accu is opgeladen en klaar voor gebruik. (KLAAR VOOR GEBRUIK) Het apparaat schakelt vervolgens over op de druppelladingmodus totdat de accu volledig is opgeladen. Laat hiervoor de oplaadbare accu ca. 15 minuten langer op de oplader zitten. Actie: Haal het accupack uit de oplader. Koppel de oplader los van het elektriciteitsnet.
Knipperend	Uit	Aangepast opladen De oplader bevindt zich in de druppelladingmodus. Om veiligheidsredenen wordt het opladen minder snel uitgevoerd en duurt het langer. De redenen kunnen zijn: De oplaadbare accu is lange tijd niet gebruikt. De accutemperatuur ligt buiten het ideale bereik. Actie: Wacht tot het opladen is voltooid; u kunt de accu nog steeds blijven opladen.
Knipperend	Knipperend	Storing Opladen is niet meer mogelijk. Het accupack is defect. Actie: Laad nooit een defect accupack op. Haal het accupack uit de oplader.
Aan	Aan	Temperatuurstoring Het accupack is te warm (bijv. door direct zonlicht) of te koud (onder 0 °C). Actie: Verwijder het accupack en bewaar het een dag op kamertemperatuur (ca. 20 °C).

Veiligheidsvoorschriften

Bij het gebruik van de apparatuur moeten enkele veiligheidsmaatregelen in acht worden genomen om letsel en schade te voorkomen. Lees de volledige gebruiksaanwijzing en veiligheidsvoorschriften zorgvuldig door. Bewaar deze handleiding op een veilige plaats, zodat de informatie te allen tijde beschikbaar is. Als u de apparatuur aan een andere persoon geeft, geef dan ook deze gebruiksaanwijzing en veiligheidsvoorschriften mee. Wij aanvaarden geen aansprakelijkheid voor schade of ongevallen die ontstaan als gevolg van het niet opvolgen van deze instructies en de veiligheidsinstructies.

Verklaring van de gebruikte symbolen (zie Afb. 11)

1.
   Lees de gebruiksaanwijzing om het risico op letsel te verminderen.
2.
   Let op: Kijk niet in de lichtbundel.
3. Pas op voor hete onderdelen!

Lees alle veiligheidsvoorschriften en instructies. Alle fouten die worden gemaakt bij het opvolgen van de veiligheidsvoorschriften en instructies kunnen leiden tot een elektrische schok, brand en/of ernstig letsel.
Bewaar alle veiligheidsvoorschriften en instructies op een veilige plaats voor toekomstig gebruik.
